MODE D'EMPLOI UHF200C Auna

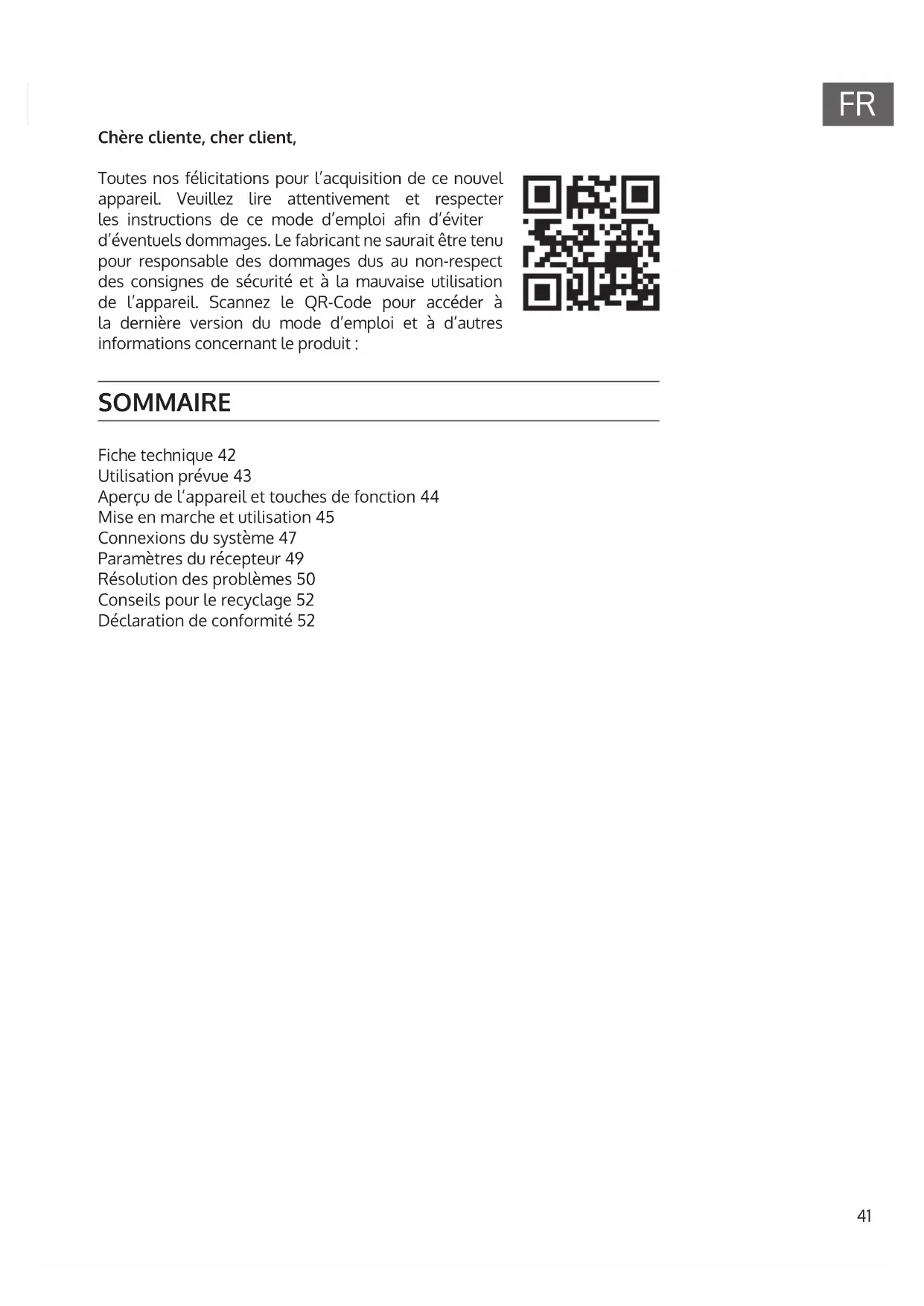

Chère cliente, cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d’emploi an d’éviter d’éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour accéder à la dernière version du mode d‘emploi et à d‘autres informations concernant le produit : SOMMAIRE Fiche technique 42 Utilisation prévue 43 Aperçu de l‘appareil et touches de fonction 44 Mise en marche et utilisation 45 Connexions du système 47 Paramètres du récepteur 49 Résolution des problèmes 50 Conseils pour le recyclage 52 Déclaration de conformité 5242

FICHE TECHNIQUE Numéro d‘article 10034468, 10034469, 10034470 Récepteur Type d'onde PLL Type de modulation FM Déviation de fréquence ± 75 K Rapport S/N 90 dB Sensibilité -90 dBm Plage de fréquences 40 Hz - 17 kHz Intervalle de canal 300 kHz T.H.D. < 1% Résistance de sortie 600 Ohm Alimentation 5 V Consommation < 300 mA Micro Puissance de sortie 10 dBm Type d'onde PLL Stabilité de fréquence ± 0.002% Degré de modulation max. 75 K Plage de fréquences 40 Hz - 17 kHz Type Dynamisch Alimentation 3 V / 3.7 V (utilisez uniquement des piles au Lithium14500) Emetteur radio de poche Puissance de sortie 10 dBm Type d'onde PLL Stabilité de fréquence ± 0.002% Plage de fréquences 40 Hz - 16 kHz Type Condensateur Alimentation 3 V Consommation < 135 mA43

Cet appareil sert à transmettre la voix et le chant. Il est destiné uniquement à cette n et ne peut être utilisé qu‘à cette n. Il ne peut être utilisé que de la manière décrite dans ce manuel. Cet appareil n’est pas destiné à être utilisé par des personnes (enfants y compris) ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d‘expérience et / ou de connaissances, à moins qu‘ils ne soient supervisés par une personne responsable de leur sécurité ou qu‘ils aient reçu des instructions de leur part sur l‘utilisation de l‘appareil. Surveillez les enfants pour qu‘ils ne jouent pas avec l‘appareil. L‘ensemble de micros comprend des micros avec émetteur intégré, utilisés pour la transmission sans l du signal à l‘unité réceptrice. Les systèmes fonctionnent dans le spectre UHF (823 MHz - 832 MHz). La portée de transmission est d‘environ 50 m et dépend des conditions locales. Les appareils sont conçus pour une utilisation en intérieur.44

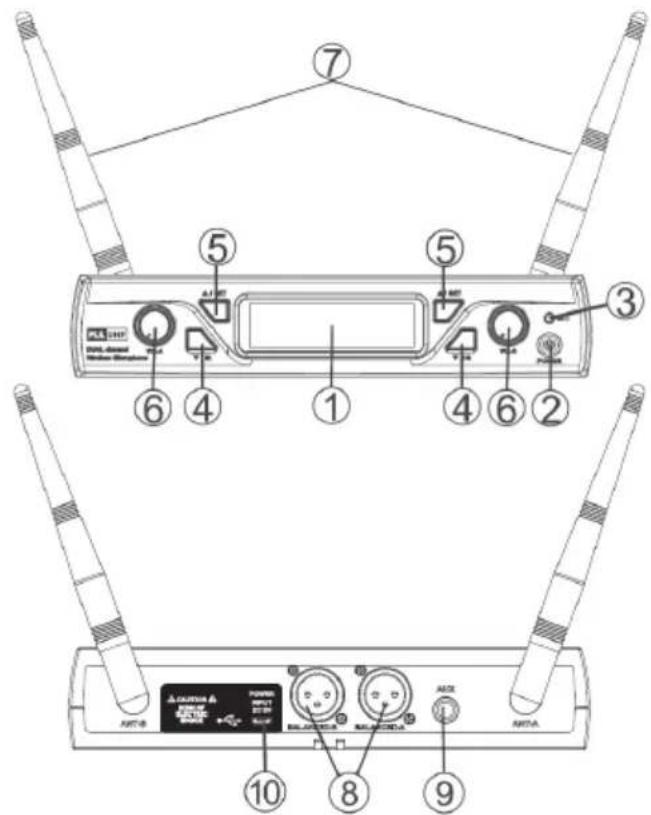

APERÇU DE L‘APPAREIL ET TOUCHES DE FONCTION 1 Ecran : Aiche des informations du récepteur et de l'émetteur 2 Marche /Arrêt : pour allumer et éteindre le récepteur 3 Générateur IR : générateur de signal infrarouge

Vers le bas: réglage d'un canal. Appuyez et maintenez pour activer la fonction IR 5 vers le haut : réglage d'un canal

Contrôle du volume : tournez pour régler le volume de la sortie du récepteur. 7 Antenne : amplication du signal pour le récepteur.

Connecteur de sortie XLR : branchez une extrémité du câble audio XLR à ce connecteur et branchez l’autre extrémité à l’entrée de votre console de mixage.45

Connecteur de sortie audio ¼" : branchez un câble audio à ce connecteur et au connecteur d’entrée de votre amplicateur / mélangeur.

Connexion d'alimentation : branchez une extrémité de l'adaptateur secteur fourni sur ce port et branchez la che d'alimentation sur la prise secteur.

MISE EN MARCHE ET UTILISATION

Caractéristiques de l‘appareil

• Plusieurs canaux peuvent être sélectionnés pour la lecture de musique synthétisée par PLL.

• La gamme de fréquences UHF est comprise entre 823 MHz et 832 MHz. L‘interruption de fréquence est évitée.

• L‘écran aiche toutes les informations disponibles.

• La double réduction du bruit donne plus d‘eicacité et de stabilité.

• La cartouche dynamique et unidirectionnelle permet une reproduction claire du son.

• L‘appareil a été conçu pour consommer peu, avec un rendement élevé.

• L‘appareil dispose de connexions d‘entrée et de sortie autonomes, qui permettent de relier des équipements audio.

• L‘appareil dispose d‘une entrée DC 5V.

• L‘appareil dispose de fonctions IR pour permettre le fonctionnement avec une télécommande.

• Le contrôle du volume est éclairé. Trois diérents types de micro sont disponibles :

• Le micro UHF de chant est un micro portable spécialement conçu pour les chanteurs, permettant ainsi une performance sans l.

• L‘UHF du présentateur est un micro spécialement conçu pour les enceintes de sono, porté sur le vêtement de façon invisible et n‘ayant pas besoin d‘être tenu à la main.

• Le casque UHF est un micro intégré au casque spécialement conçu pour les utilisateurs physiquement actifs souhaitant garder les mains libres.46

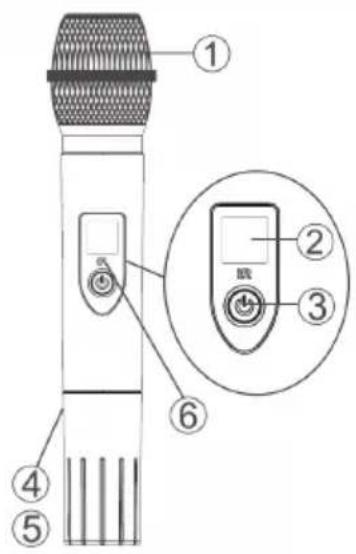

Fonctions des micros 1 Grille : protège la cartouche du microphone et réduit le bruit du vent. 2 Ecran d'information : aiche les informations de l'émetteur. 3 Marche / arrêt : Allume / éteint l'émetteur. 4 Piles : 2 x piles alcalines AA (1,5 V).

Couvercle du compartiment à piles : tournez-le dans le sens des aiguilles d'une montre pour le fermer et dans le sens contraire pour l'ouvrir. 6 IR : récepteur de télécommande. Fonctions de l‘émetteur radio de poche47

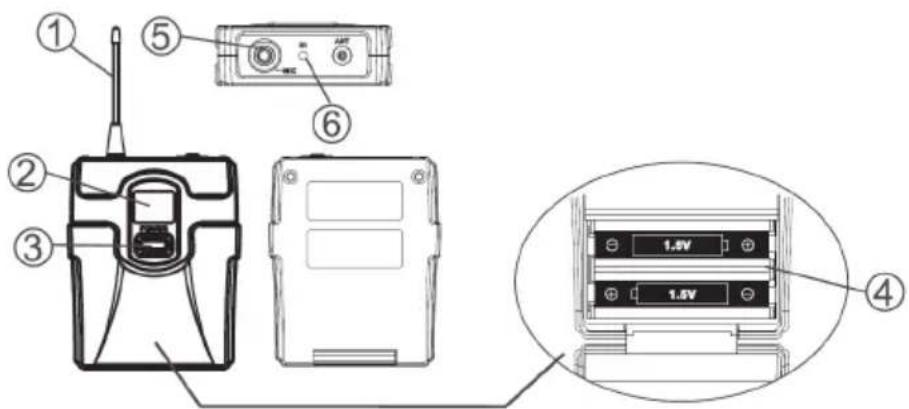

1 Antenne : transmet le signal RF de l'émetteur. 2 Ecran d'information : aiche les informations de l'émetteur. 3 Marche / arrêt : allume / éteint l'émetteur.

Couvercle du compartiment à piles : tournez-le dans le sens des aiguilles d'une montre pour le fermer et dans le sens contraire pour l'ouvrir. 5 Connecteur d'entrée : connecteur pour micros à clipser et casques 6 IR : récepteur de télécommande.

CONNEXIONS DU SYSTÈME

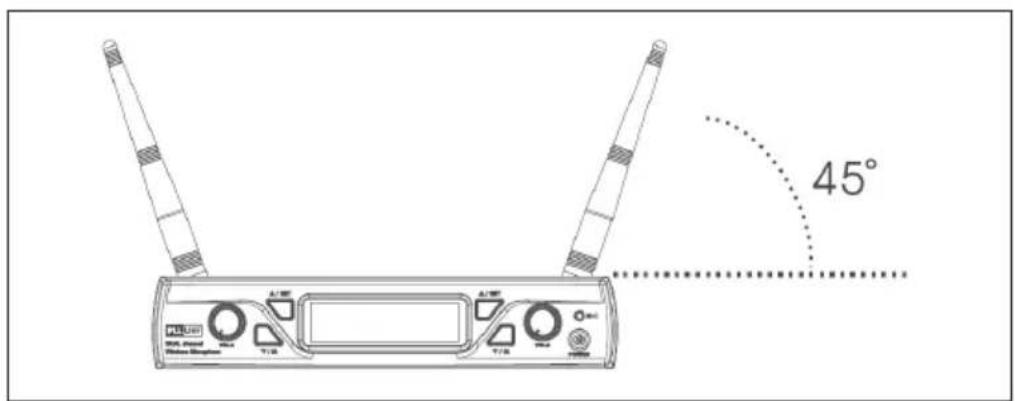

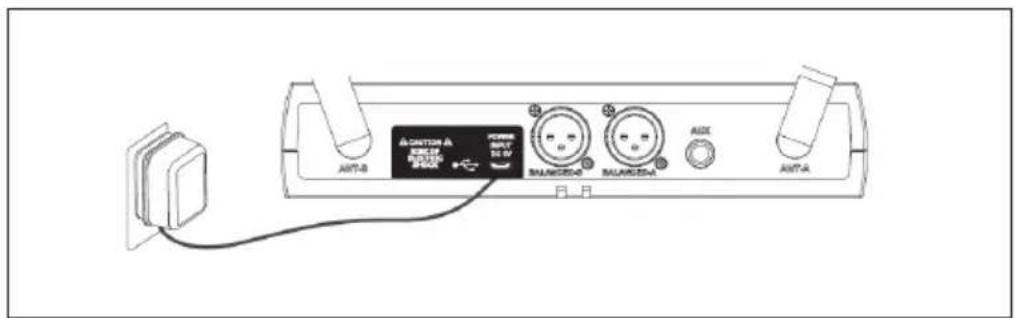

Branchement secteur du récepteur Branchez le connecteur de l‘adaptateur secteur sur le connecteur CC à l‘arrière du récepteur. Branchez l’adaptateur secteur sur une prise secteur 220V ~ 50Hz. Antenne Assurez-vous que l’angle de l’antenne est à 45 degrés par rapport à la verticale (voir illustration).48

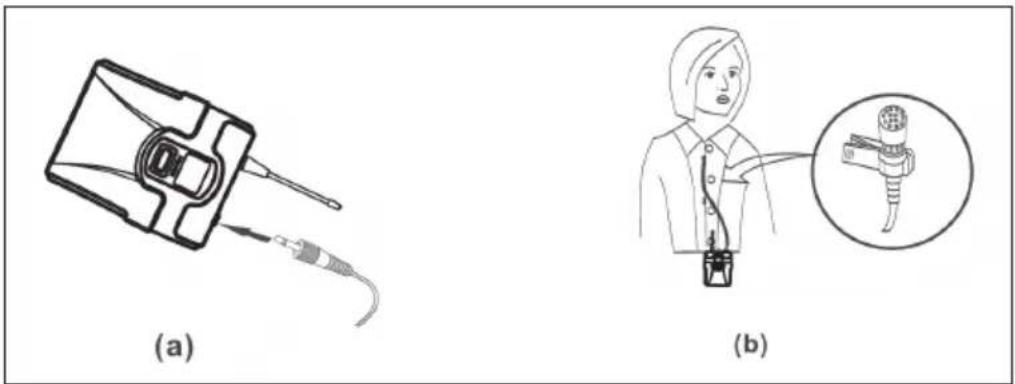

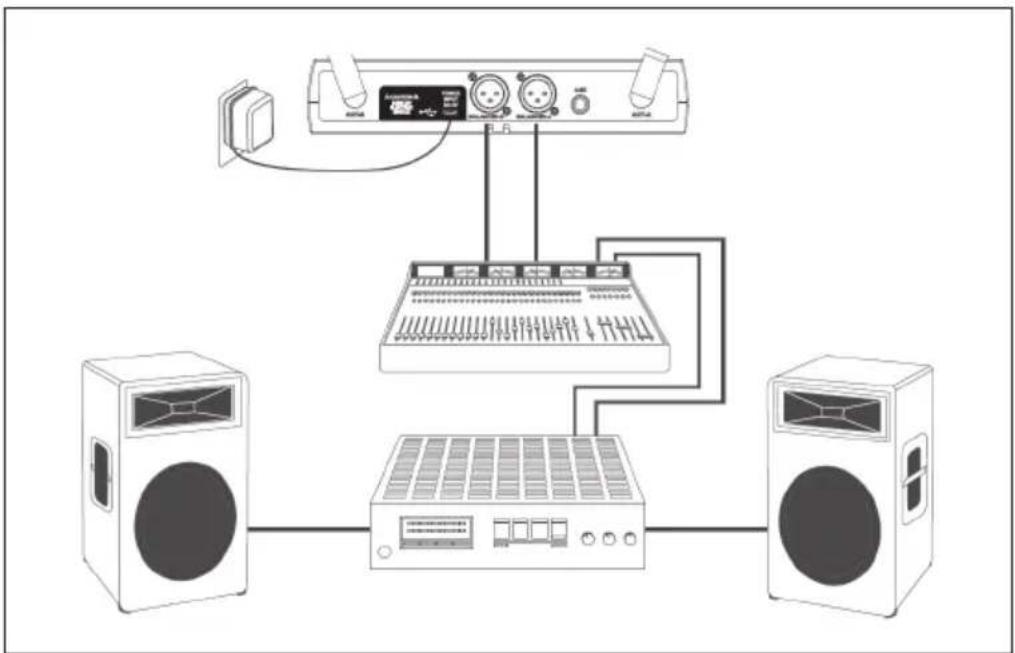

Prise audio Connectez le câble audio à la sortie audio du récepteur et à l’entrée de votre amplicateur. Branchement du micro Lavalier Branchez le connecteur du micro Lavalier fourni sur le connecteur de l‘émetteur (voir l‘illustration). Réglez l‘émetteur sur la fréquence du micro correspondant.49

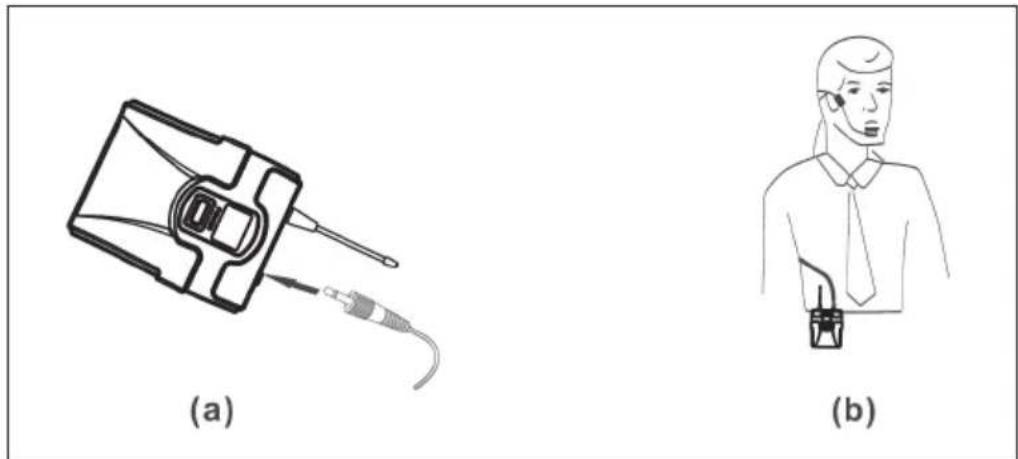

Branchement du casque Branchez le connecteur du kit oreillette fourni sur le connecteur de l‘émetteur, comme indiqué. Réglez l‘émetteur sur la fréquence du micro correspondant.

PARAMÈTRES DU RÉCEPTEUR

1. Allumez le récepteur.

2. Réglage du canal : appuyez longuement sur la touche UP (5) pour

accéder au mode de réglage du canal. L‘écran clignote. Appuyez ensuite sur les touches UP (5) ou DOWN (4) pour sélectionner le canal souhaité.

3. Fonction infrarouge : pour activer la fonction IR, appuyez sur la

touche BAS pendant quelques secondes. Puis déplacez le capteur IRS de l‘émetteur près du récepteur et attendez environ 3 secondes (la connexion est établie avec succès si un signal RF est disponible).50

Problème Cause possible Solution Pas de son. L'écran est éteint. Allumez l'émetteur. Assurez-vous que les piles ont été insérées correctement, en respectant la polarité (+/-). Les piles sont peut-être vides. Remplacez-les par de nouvelles piles. Le récepteur est éteint. Assurez-vous que l'adaptateur secteur est correctement branché. Le récepteur est allumé et l'indicateur de signal RF est allumé. Assurez-vous que la prise fonctionne et a la bonne tension. Le récepteur est allumé et aucun signal RF n’est aiché. Augmentez le volume. Vériez les câbles de connexion entre le récepteur et les accessoires externes. Le son de sortie est diérent du réglage de son du périphérique câblé. L'indicateur de signal du récepteur A / B s'allume. Vériez que la même fréquence est aichée sur l'émetteur et le récepteur. Sinon, rapprochez l'émetteur du récepteur.51

Problème Cause possible Solution Les parasites augmentent. L'indicateur de signal RF pour l'état de batterie faible s'allume. Remplacez les piles de l'émetteur. De forts parasites ou d'autres signaux radio audibles sont émis. L'indicateur de signal A / B s'allume. Identiez les sources d'interférences potentielles et éteignez-les ou utilisez le système de micro sur une fréquence diérente. Perte de signal de l'émetteur. Le signal du récepteur peut être interrompu si l'émetteur est trop éloigné du récepteur. L'aichage du signal du récepteur A / B s'éteint ensuite. Réorientez le récepteur et eectuez un test. Si la connexion devait néanmoins être interrompue à certains endroits, marquez les points correspondants comme des "zones mortes" et évitez- les lors de votre présentation.52
