MODE D'EMPLOI Duett Quartett Fix Auna

Cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement les instructions suivantes de branchement et d’utilisation an d’éviter d’éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour accéder à la dernière version du mode d‘emploi et à d‘autres informations concernant le produit: SOMMAIRE Fiche technique 36 Utilisation prévue 37 Conseils pour obtenir les meilleures performances 37 Éléments de commande 38 Connexions et piles 41 Résolution des problèmes 43 Informations sur le recyclage 44 Déclaration de conformité 4436

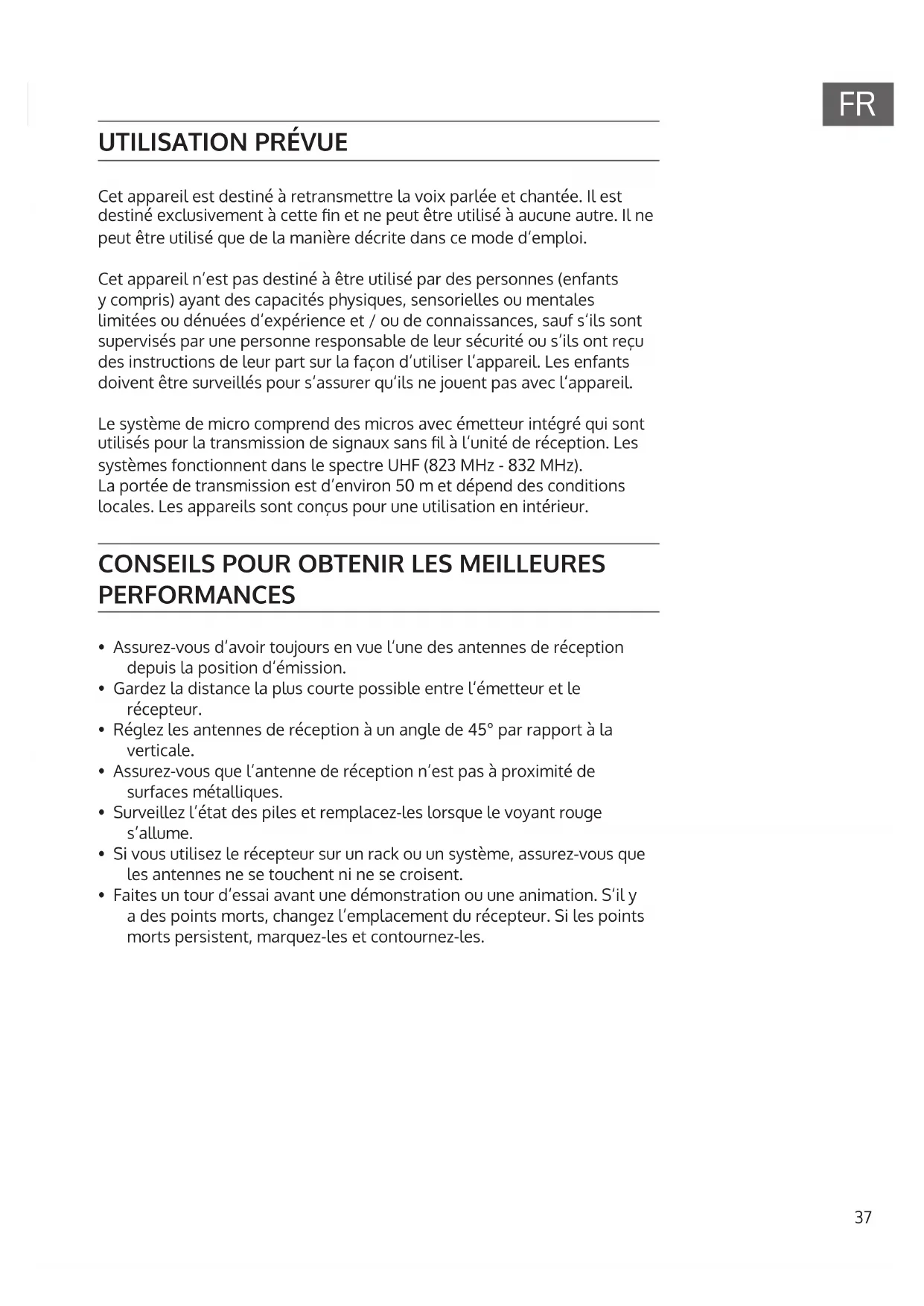

Cet appareil est destiné à retransmettre la voix parlée et chantée. Il est destiné exclusivement à cette n et ne peut être utilisé à aucune autre. Il ne peut être utilisé que de la manière décrite dans ce mode d‘emploi. Cet appareil n‘est pas destiné à être utilisé par des personnes (enfants y compris) ayant des capacités physiques, sensorielles ou mentales limitées ou dénuées d‘expérience et / ou de connaissances, sauf s‘ils sont supervisés par une personne responsable de leur sécurité ou s‘ils ont reçu des instructions de leur part sur la façon d‘utiliser l‘appareil. Les enfants doivent être surveillés pour s‘assurer qu‘ils ne jouent pas avec l‘appareil. Le système de micro comprend des micros avec émetteur intégré qui sont utilisés pour la transmission de signaux sans l à l‘unité de réception. Les systèmes fonctionnent dans le spectre UHF (823 MHz - 832 MHz). La portée de transmission est d‘environ 50 m et dépend des conditions locales. Les appareils sont conçus pour une utilisation en intérieur.

• Assurez-vous d‘avoir toujours en vue l‘une des antennes de réception depuis la position d‘émission.

• Gardez la distance la plus courte possible entre l‘émetteur et le récepteur.

• Réglez les antennes de réception à un angle de 45° par rapport à la verticale.

• Assurez-vous que l‘antenne de réception n‘est pas à proximité de surfaces métalliques.

• Surveillez l‘état des piles et remplacez-les lorsque le voyant rouge s‘allume.

• Si vous utilisez le récepteur sur un rack ou un système, assurez-vous que les antennes ne se touchent ni ne se croisent.

• Faites un tour d‘essai avant une démonstration ou une animation. S‘il y a des points morts, changez l‘emplacement du récepteur. Si les points morts persistent, marquez-les et contournez-les.38

Power : pour allumer / éteindre

Sortie jack 6,3 mm (non symétriques)

Sorties XLR stéréo symétriques

VOLUME: réglage du volume

Prise de raccordement pour l'alimentation secteur

LED RF (Aiche le signal d'entrée)39

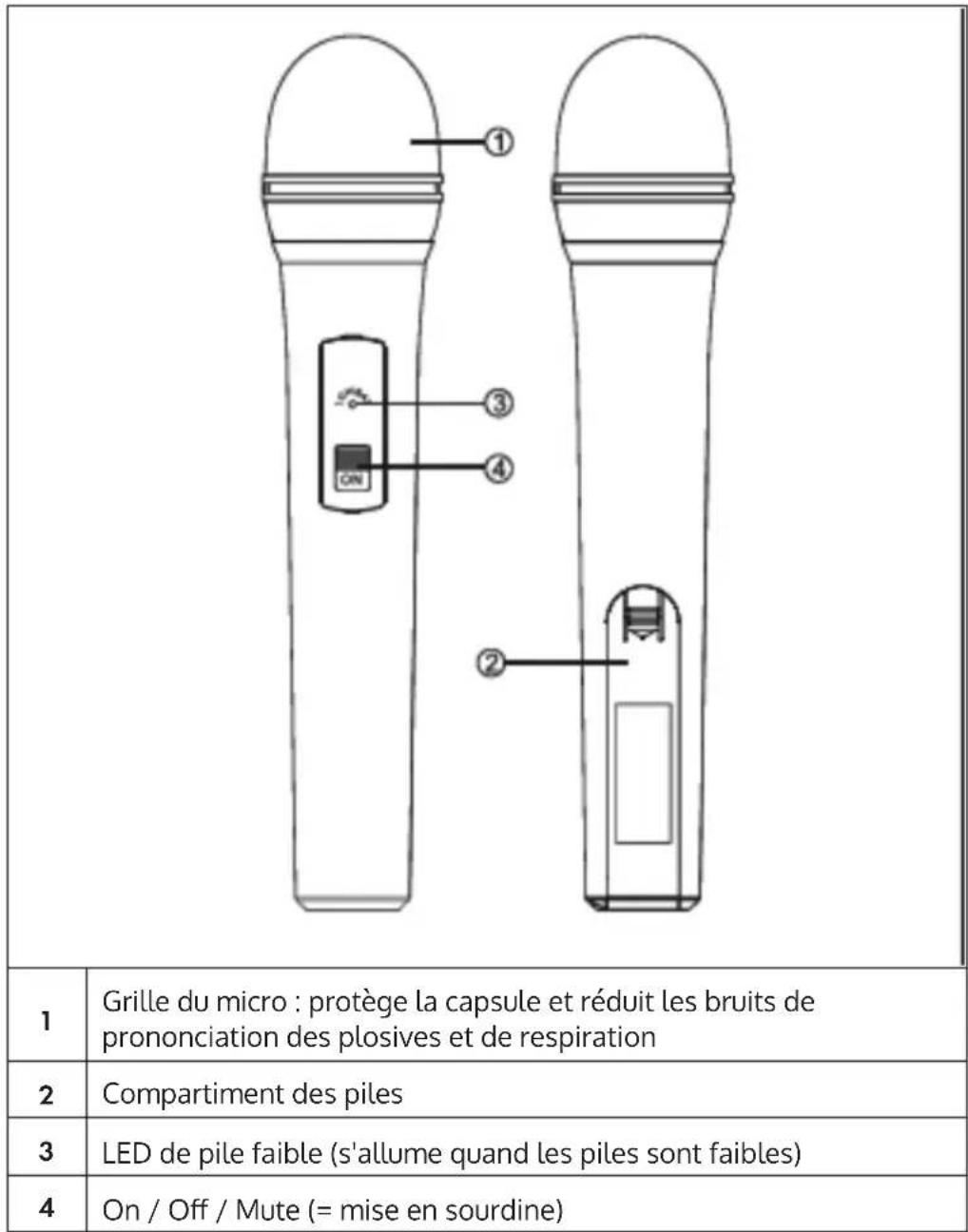

Grille du micro : protège la capsule et réduit les bruits de prononciation des plosives et de respiration

LED de pile faible (s'allume quand les piles sont faibles)

On / O / Mute (= mise en sourdine)40

POWER/MUTE (marche/arrêt/sourdine)

Audio-In (pour les microphones et casque cravate et les instruments électriques)

LED de pile faible : indique que les piles sont faibles

Sélecteur STATE (basculer entre les modes micro, casque ou guitare électrique)

GAIN : Réglage de la sensibilité d'entrée41

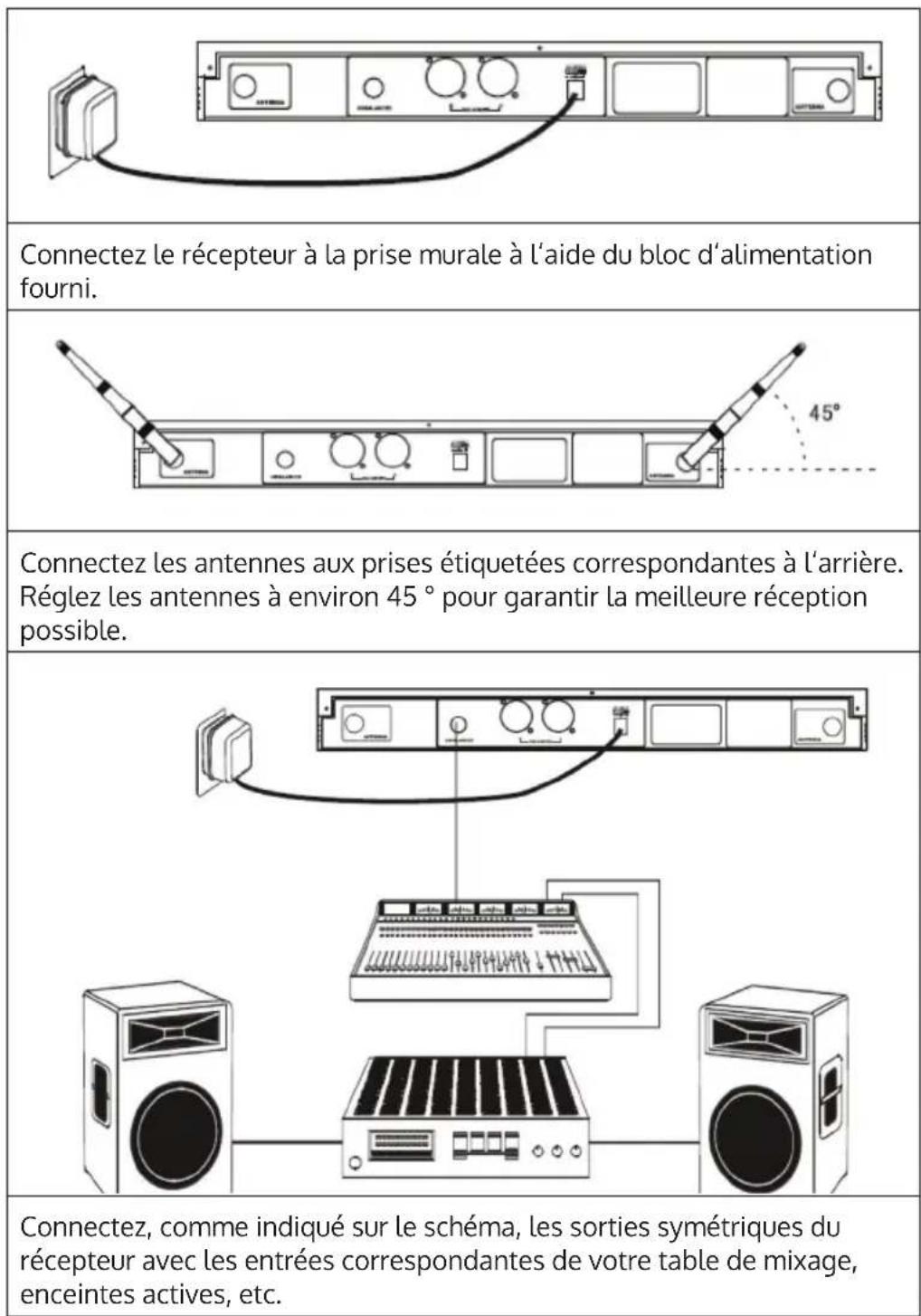

Connectez le récepteur à la prise murale à l‘aide du bloc d‘alimentation fourni. Connectez les antennes aux prises étiquetées correspondantes à l‘arrière. Réglez les antennes à environ 45 ° pour garantir la meilleure réception possible. Connectez, comme indiqué sur le schéma, les sorties symétriques du récepteur avec les entrées correspondantes de votre table de mixage, enceintes actives, etc.42

Connectez les casques, les micros-cravates ou les guitares ou basses électriques au pack de ceinture comme indiqué sur l‘image. Egalisez les volumes en utilisant le commutateur STATE pour dénir la sensibilité d‘entrée appropriée. Insertion des piles Connectez les casques, les micros-cravates ou les guitares ou basses électriques au pack de ceinture comme indiqué sur l‘image. Egalisez les volumes en utilisant le commutateur STATE pour dénir la sensibilité d‘entrée appropriée.43

Problème Indicateur Solution Pas de son La LED rouge de l'émetteur ne s'allume pas. Allumez l'émetteur. Assurez-vous que les piles sont chargées et insérées correctement. La LED de l'émetteur s'allume. La fonction Muet (MUTE) est-elle activée? Les LED du récepteur s'allument. Augmentez le volume. Assurez-vous que la connexion des sorties audio à votre table de mixage ou similaire fonctionne. Les LED de l'émetteur s'allument, les LED du récepteur ne s'allument pas. Assurez-vous que les fréquences de l'émetteur et du récepteur sont réglées de la même manière. La force du signal est nettement plus faible qu'avec un câblage conventionnel / diérentes guitares n'ont pas la même puissance. Les LED du récepteur s'allument. Utilisez la commande GAIN de l'émetteur et la commande de volume du récepteur pour compenser le problème. Le son semble de plus en plus déformé. Les LED du récepteur s'allument. Les piles sont épuisées. Changez-les. Les interférences perturbent le son. Les LED de signal s'allument. Trouvez les sources possibles d'interférence (autres émetteurs, renforts en acier). Éteignez les émetteurs inutiles. Marquez les "points morts".44

S‘il existe une réglementation pour l‘élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l‘emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l‘environnement et la santé de vos semblables des conséquences négatives. Pour plus d‘informations sur le recyclage et l‘élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers. Ce produit contient des piles. S‘il existe une réglementation pour l‘élimination ou le recyclage des piles dans votre pays, vous ne devez pas les jeter avec les ordures ménagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usagées. La mise au rebut conforme aux règles protège l‘environnement et la santé de vos semblables des conséquences négatives.

DÉCLARATION DE CONFORMITÉ

Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande Bretagne : Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom La déclaration complète de conformité du fabricant est accessible par le lien suivant : use.berlin/1002645745
