UHF550 Quartett - Microphone Auna - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système microphonique sans fil UHF
Marque	Auna
Modèle	UHF550 Quartett
Nombre de microphones	4 (2 micros portables, 2 émetteurs de poche avec micro-cravate et casque)
Alimentation du récepteur	Adaptateur secteur 120/230 V AC vers 13-15 V DC, 1000 mA
Alimentation des micros	2 piles AA par émetteur
Fréquence de fonctionnement	UHF 823-832 MHz (fréquence spécifique sur autocollant)
Portée maximale	Environ 50 mètres (dépend des conditions locales)
Connectique récepteur	Sorties XLR symétrique et Jack 6,35 mm
Affichage	Écran LCD sur récepteur et émetteurs
Antenne	Antenne fixe sur récepteur, réglable à 45°
Indicateurs	Alimentation, niveau audio (AF), réception RF, niveau des piles
Réglages	Volume, sélection de canal (touches haut/bas)
Utilisation prévue	Transmission sans fil de la voix (chant, parole) pour événements, spectacles, conférences
Environnement d'utilisation	Intérieur uniquement
Accessoires inclus	Adaptateur secteur, câbles audio, micro-cravates, casques, câble guitare (selon version)
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité et les chocs
Sécurité	Ne pas ouvrir, utiliser uniquement avec l'adaptateur fourni, respecter polarité des piles
Recyclage	Ne pas jeter avec les ordures ménagères, déposer en point de collecte DEEE

FOIRE AUX QUESTIONS - UHF550 Quartett Auna

Comment brancher le système Auna UHF550 Quartett ?

Branchez l'adaptateur secteur au récepteur, puis sur une prise 120/230 V. Réglez l'antenne à 45°. Connectez la sortie audio (XLR ou Jack) à votre amplificateur ou mélangeur.

Quelles piles utiliser pour les micros ?

Utilisez des piles AA (alcalines recommandées). Ouvrez le compartiment, insérez les piles en respectant la polarité (+/-) et refermez.

Quelle est la portée du système ?

La portée est d'environ 50 mètres en conditions optimales (ligne de vue, sans obstacles métalliques). Elle peut varier selon l'environnement.

Comment changer la fréquence ou le canal ?

Utilisez les touches Haut/Bas sur le récepteur ou l'émetteur pour sélectionner un canal. L'écran LCD affiche la fréquence et le canal.

Que faire en cas d'interférences ou de parasites ?

Vérifiez que les antennes sont déployées et orientées à 45°. Éloignez le récepteur des surfaces métalliques. Changez de canal si nécessaire.

Comment connecter un micro-cravate ou un casque ?

Branchez le micro-cravate ou le casque sur la prise audio de l'émetteur de poche. Réglez le sélecteur de mode sur L (cravate) ou H (casque).

Peut-on brancher une guitare sur l'émetteur ?

Oui, branchez le câble guitare fourni sur l'émetteur et réglez le sélecteur de mode sur G (guitare).

Comment nettoyer les micros et le récepteur ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques. Protégez les micros de l'humidité et de la poussière.

Comment savoir si les piles sont faibles ?

Un voyant rouge s'allume sur l'émetteur lorsque les piles sont faibles. Remplacez-les rapidement pour éviter une perte de signal.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Assurez-vous que l'interrupteur d'alimentation est en position ON.

MODE D'EMPLOI UHF550 Quartett Auna

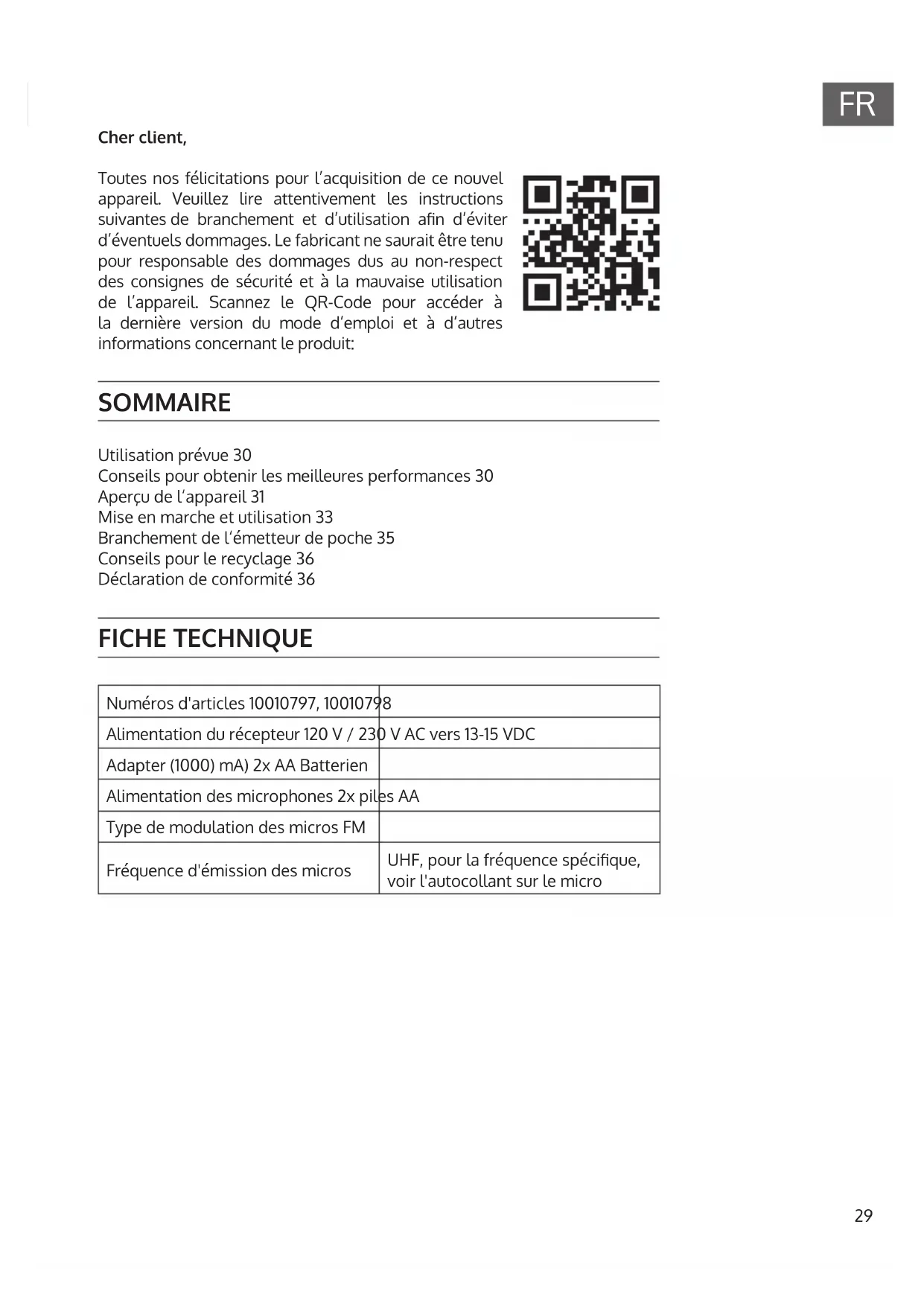

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Veuillez tire attentivement les instructions suivantes de branchement et d'utilisation afin d'éviter d'eventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour acceder à la première version du mode d'emploi et à d'autres informations concernant le produit:

SOMMAIRE

Utilisation prévue 30

Conseils pour obtenir les valeurs performances 30

Aperçu de l'appareil 31

Mise en marche et utilisation 33

Branchement de l'émetteur de poche 35

Conseils pour le recyclage 36

Déclaration de conformité 36

FICHE TECHNIQUE

Numérods d'articles 10010797, 10010798
Alimentation du récepteur 120 V / 230 V AC vers 13-15 VDC
Adapter (1000) mA) 2x AA Batterien
Alimentation des microphones 2x piles AA
Type de modulation des micros FM
Fréquence d'émission des micros	UHF, pour la fréquence spécifique, voir l'autocollant sur le micro

UTILISATION PRÉVUE

Cet apparéil est destiné à retransmettre la voix parlée et chantée. Il est destiné exclusivement à cette fin et ne peut être utilisé à aucune autre. Il ne peut être utilisé que de la manière décrite dans ce mode d'emploi.

Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des capacité physiques, sensorielles ou mentales limitées ou dénuées d'expérience et / ou de connaissances, sauf s'ils sont supervisés par une personne responsable de leur sécurité ou s'ils ont reçu des instructions de leur part sur la façon d'utiliser l' apparéil. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l' apparéil.

Le système de micro comprend des micros avec émetteur intégré qui sont utilisés pour la transmission de signaux sans fil à l'unité de réception. Les systèmes fonctionnent dans le spectre UHF (823 MHz - 832 MHz). La portée de transmission est d'environ 50 m et dépend des conditions locales. Les apparèils sont conçus pour une utilisation en interieur.

CONSEILS POUR OBTENIR LES MEILLEURES PERFORMANCES

• Assurez-vous d'avoir toujours en vue l'une des antennes de réception depuis la position d'émission.
• Gardez la distance la plus courte possible entre l'émetteur et le récepteur.
• Reglez les antennes de réception à un angle de 45° par rapport à la verticale.
• Assurez-vous que l'antenne de réception n'est pas à proximité de surfaces métalliques.
• Surveillance l'etat des piles et remplacez-les lorsque levoyant rouge s'allume.
• Si vous utilisez le récepteur sur un rack ou un système, assurez-vous que les antennes ne se touchent ni ne se croisent.
• Faites un tour d'essay avant une démonstration ou une animation. S'il y a des points morts, changez l'emplacement du récepteur. Si les points morts persistent, marquez-les et contournez-les.

APERCU DE L'APPAREIL

8

1 Interrupteur d'alimentation : pour allumer / éteindre le récepteur.

2 Indicateur d'alimentation : indicateur ON / OFF.

3 Écran LCD : affiche la fréquence de réception, le canal, etc.

4 Touche Bas : réduire la valeur des données de canal.

5 Touche Haut : augmenter la valeur des données de canal.

6 "AF" Indicateur de niveau audio: affiche le niveau audio du système sans fil.

7 "RF" Indicateur de signal: s'allume lorsque le récepteur reçoit un signal RF de l'émetteur.

8 Antenne

9 Prise de sortie XLR symétrique : connectez le cable audio de cette prise au connecteur d'entrée de l'amplificateur / mélangeur.

10 Contrôle du volume : réglez le volume du récepteur.

11 Prise de sortie audio : connectez le cable audio de cette prise à la connexion d'entrée de l'amplificateur / mélangeur.

12 Prise d'alimentation secteur : connectez l'adaptateur AC / DC au récepteur.

Micro portable

1 Grille de micro:protège le transducteur et aide à réduire la respiration et le bruit du vent.

2 Écran LCD:affiche la fréquence de réception,le canal,etc..

3 Touche Bas:pour diminuier les données du canal.

4 Touche Haut:pour augmenter les données du canal.

5 Interrupteur d'alimentation et de mise en sourdine audio.

6 Couvercle des piles:ouvre- le pour insérer les piles

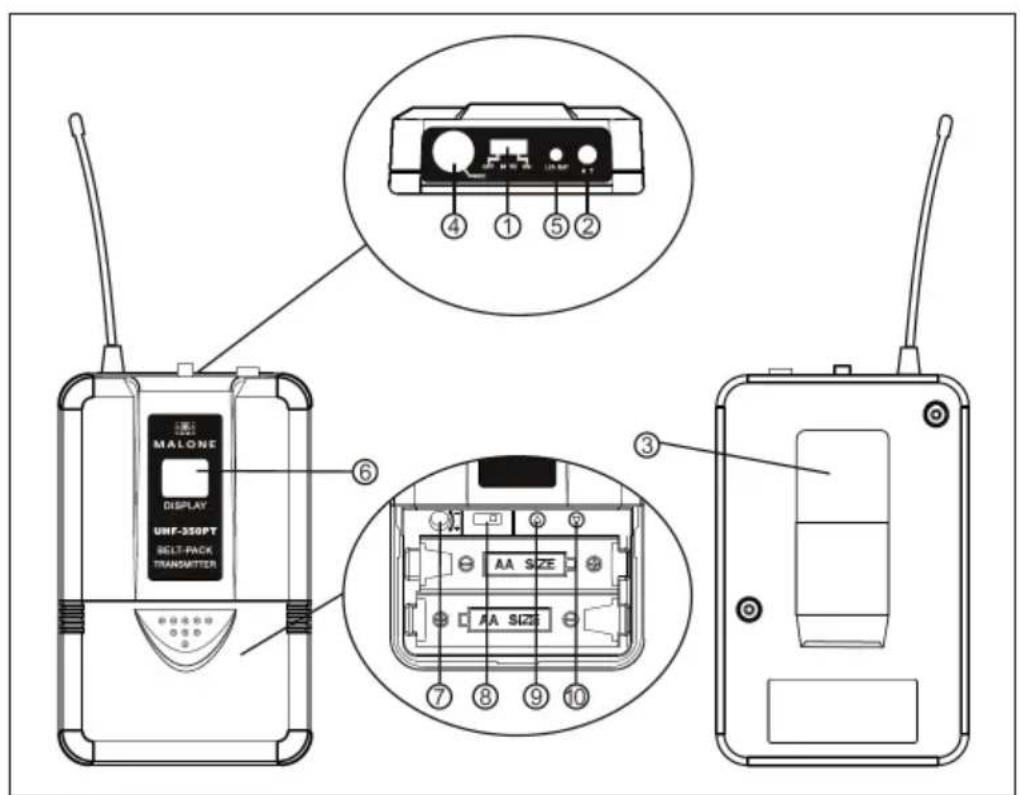

Casque

1	Interrupteurs d'alimentation et de mise en sourdine audio.
2	Antenne : Transmet le signal RF de l'émetteur.
3	Clip de ceinture : pour fixer l'émetteur à la ceinture.
4	Prise d'entrée audio : elle convient au micro-cravate / système de casque.
5	Indicateur de niveau des piles : le voyant rouge s'allume lorsque les piles sont faibles et doivent être replacées.
6	Écran LCD: affiche la fréquence de transmission, le canal, etc..
7	Volume d'entrée : ajusté le gain d'entrée audio de l'émetteur.
8	Séléuteur de mode. Pour la commutation avec le micro-cravate (L) / système de casque (H).
9	Touch che Haut : pour augmenter la valeur des données du canal.
10	Touch che Bas : pour réduire la valeur des données du canal.

Insertion des piles dans le micro portable : ouvre le couvercle du compartment à piles, inserez les piles fournies dans le compartment en respectant la polarite. Refermez le couvercle du compartment à piles.

Insertion des piles dans le micro portable: faites glisser le couvercle du compartment des piles, inserez les piles fournies dans le compartment en respectant la polarité et refermez le couvercle.

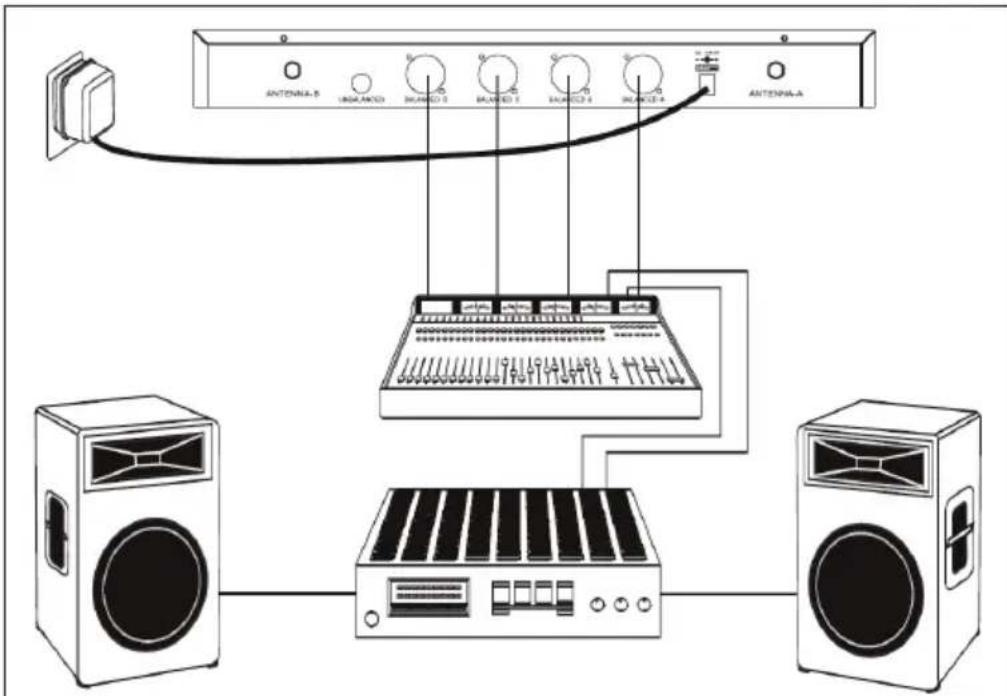

Branchement du système

1 Branchez l'adaptateur secteur au connecteur CC à l'arrière du récepteur. Branchez l'adaptateur secteur sur une prise 120 V / 220 V ~ 50 Hz CA.

2 Réglez l'antenne à un angle de 45° par rapport à la verticale.

3 Utilisez le cable audio pour connecter la sortie audio du récepteur à l'entrée de votre système d'amplification.

BRANCHEMENT DE L'ÉMETTEUR DE POCHE

Branchement du micro-cravate

Branchez la fiche du micro-cravate fourni sur la prise de l'émetteur ( comme illustré ci-dessous). Reglez le mode de fonctionnement du microcravate (L) sur l'émetteur.

Branchement du casque

Branchez la fiche du casque fourni sur la prise de connexion de l'émetteur ( comme illustré ci-dessous). Reglez le mode de fonctionnement du casque (H) sur l'émetteur.

Branchement d'un cable de guitare

Branchez le cable de guitare fourni dans la prise de guitare de l'émetteur et l'autre connecteur dans la guitare ( comme illustré ci-dessous), réglez le mode de fonctionnement de la guitare (G) sur l'émetteur.

S'il existe une reglementation pour l'élimination ou le recyclage des appareils électriques etlectroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet apparéil ne doit pas être jeté avec les ordures menagères. Vous doivent le déposer dans un point de collecte pour le recyclage des équipements électriques etlectroniques. La mise au rebut conforme aux régles protège l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets menagers.

Ce produit contient des piles. S'il existe une réglementation pour l'élimination ou le recyclage des piles dans votre pays, vous ne doivent pas les jeter avec les ordures menagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usages. La mise au rebut conforme aux régles protège l'environnement et la santé de vossemblables des conséquences négatives.

Déclaration de CONFORMITE

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :

La déclaration complète de conformité du fabricant est accessible par le lien suivant: https://use.berlin/10010798
