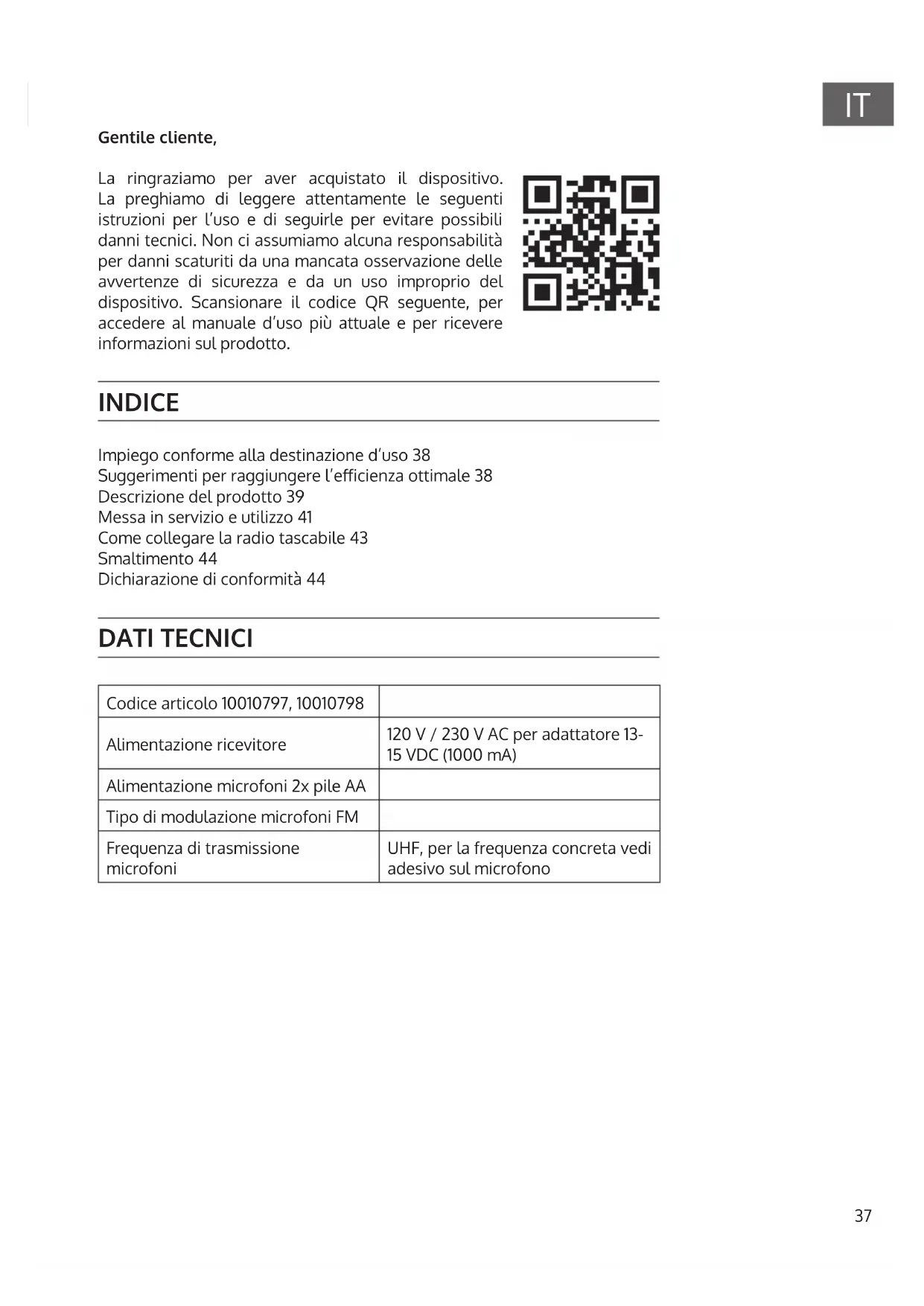

Gentile cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto. INDICE Impiego conforme alla destinazione d’uso 38 Suggerimenti per raggiungere l’eicienza ottimale 38 Descrizione del prodotto 39 Messa in servizio e utilizzo 41 Come collegare la radio tascabile 43 Smaltimento 44 Dichiarazione di conformità 44 DATI TECNICI Codice articolo 10010797, 10010798 Alimentazione ricevitore 120 V / 230 V AC per adattatore 13- 15 VDC (1000 mA) Alimentazione microfoni 2x pile AA Tipo di modulazione microfoni FM Frequenza di trasmissione microfoni UHF, per la frequenza concreta vedi adesivo sul microfono38

IMPIEGO CONFORME ALLA DESTINAZIONE

D’USO Il dispositivo serve a trasmettere vocali e canti ed è esclusivamente destinato a questo scopo. Va utilizzato solo nel modo descritto nel manuale di istruzioni. Il dispositivo può essere utilizzato da persone con limitate capacità siche, sensoriali o mentali o con esperienza e conoscenze insuicienti, solo se sono stati informati sulle funzioni del dispositivo e/o sono consapevoli dei rischi e dei pericoli connessi e se vengono sorvegliati da un supervisore responsabile della loro sicurezza. Sorvegliare i bambini per assicurarsi che non giochino con il dispositivo. Nel set microfono sono inclusi microfoni con trasmittente incorporata che servono a trasmettere il segnale wireless all’unità di ricezione. I sistemi operano entro la banda UHF (823 MHz – 832 MHz). Il raggio di trasmissione è di 50 m e dipende dalle condizioni locali. I dispositivi sono concepiti per l’utilizzo l’interno.

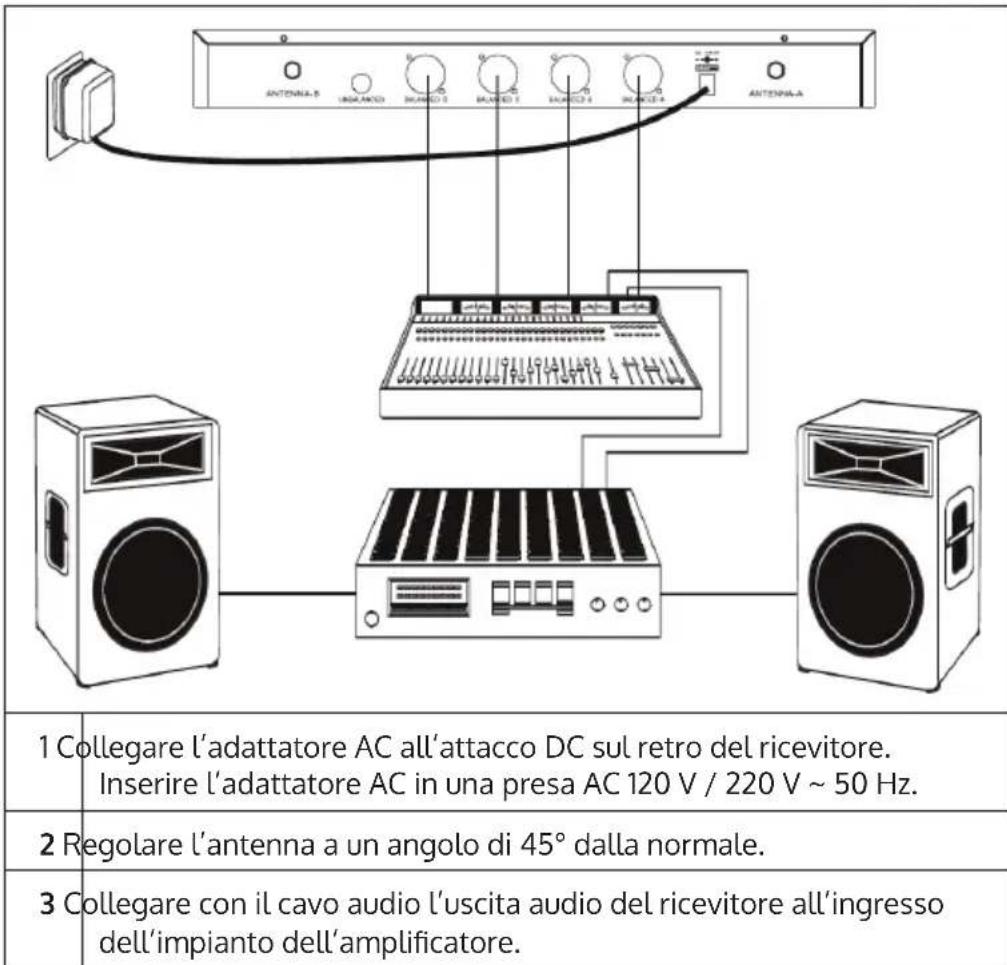

• Assicurarsi di poter sempre vedere una delle antenne di ricezione dalla posizione di trasmissione.

• Il trasmettitore e il ricevitore devono essere vicini.

• Regolare l’antenna di ricezione a un angolo di 45° dalla normale.

• Tenere a mente che l’antenna di ricezione non si trova vicino a superci metalliche.

• Controllare la spia delle pile e sostituirle quando la lampadina diventa rossa.

• Quando si usa il ricevitore su un rack o un impianto, assicurarsi che le antenne non si tocchino o si incrocino.

• Eseguire un test prima di un’esibizione o dimostrazione. Se dovessero manifestarsi zone senza copertura basterà cambiare la posizione del ricevitore. Se le zone senza copertura persistono, bisogna evidenziarle ed evitarle.39

DESCRIZIONE DEL PRODOTTO

1 Interruttore generale: ricevitore on/o. 2 Spia di rete: spia ON/OFF. 3 Display LCD: indica la frequenza di ricezione, il canale, ecc. 4 Tasto giù: imposta i dati canale discendenti. 5 Tasto su: imposta i dati canale ascendenti. 6 Spia livello audio “AF”: indica il livello audio del sistema wireless. 7 Spia segnale “RF”: si illumina quando il ricevitore riceve un segnale RF dal trasmettitore. 8 Antenna 9 Presa bilanciata XLR: collegare il cavo audio di questa presa alla connessione d’ingresso dell’amplicatore/mixer. 10 Regolatore volume: imposta il volume del ricevitore. 11 Presa audio: collegare il cavo audio di questa presa alla connessione d’ingresso dell’amplicatore/mixer. 12 Collegamento alla rete: collegare l’adattatore AC/DC al ricevitore.40

Microfono a mano 1 Griglia per microfono: protegge il trasduttore elettroacustico e concorre alla riduzione di rumori respiratori e del vento. 2 Display LCD: indica la frequenza di ricezione, il canale, ecc. 3 Tasto giù: imposta i dati canale discendenti. 4 Tasto su: imposta i dati canale ascendenti. 5 Interruttore elettrico e silenziamento audio. 6 Coperchio pile: aprirlo per inserire le pile. Microfono headset41

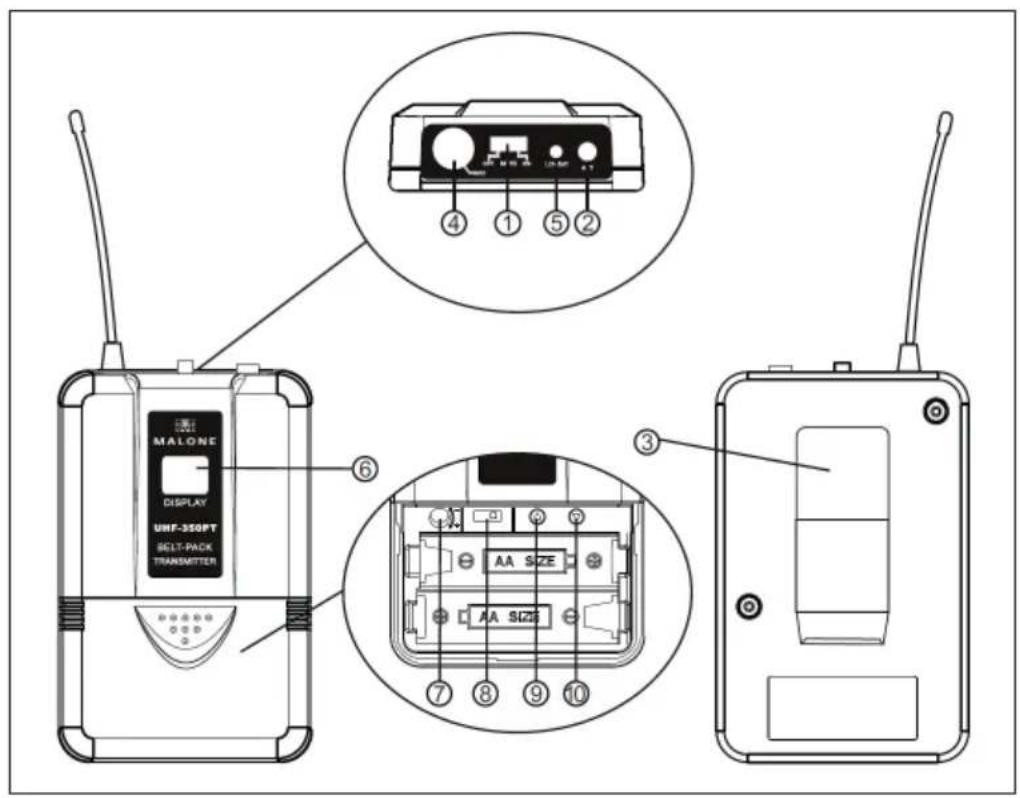

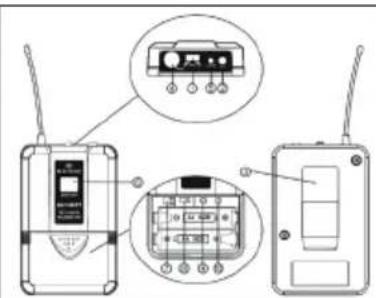

1 Interruttore elettrico e silenziamento audio. 2 Antenna: trasmette il segnale RF del trasmettitore. 3 Clip a cinghia: per ssare il trasmettitore alla cinghia. 4 Presa d’ingresso audio: è adatta al sistema lavalier/headset. 5 Spia pile: la lampadina rossa si accende quando la pila sta per scaricarsi e va sostituita. 6 Display LCD: indica la frequenza di trasmissione, il canale, ecc. 7 Volume di ingresso: per impostare l’amplicazione di ingresso audio del trasmettitore. 8 Interruttore modalità. Per passare dal sistema lavalier (L) al sistema headset (H). 9 Tasto su: imposta i dati canale ascendenti. 10 Tasto giù: imposta i dati canale discendenti.

MESSA IN SERVIZIO E UTILIZZO

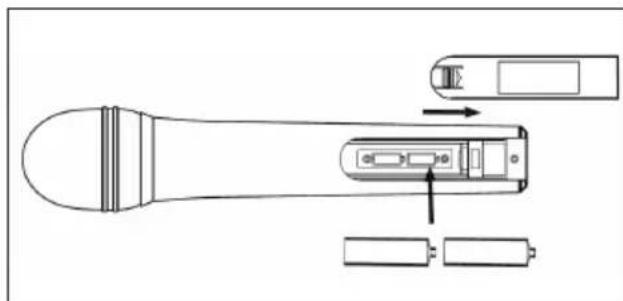

Come inserire le pile nel microfono Come inserire le pile nel microfono a mano: far scorrere il coperchio del vano pile e inserire le pile fornite in dotazione facendo attenzione alla polarità corretta. Richiudere il coperchio. Come inserire le pile nel microfono headset: far scorrere il coperchio del vano pile e inserire le pile fornite in dotazione facendo attenzione alla polarità corretta. Richiudere il coperchio.42

Collegamento microfono lavalier Collegare la spina del microfono lavalier fornito in dotazione alla presa del trasmettitore (come raigurato in basso). Impostare la modalità lavalier (L) sul trasmettitore. Collegamento headset Collegare la spina dell’headset fornito in dotazione alla presa del trasmettitore (come raigurato in basso). Impostare la modalità headset (H) sul trasmettitore. Collegamento cavo per chitarra Inserire il cavo per chitarra fornito in dotazione nella presa del trasmettitore e l’altra estremità nella chitarra (come raigurato in basso). Impostare la modalità chitarra (G) sul trasmettitore.44

SMALTIMENTO Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i ri uti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l’amministrazione locale oppure il servizio di gestione dei ri uti domestici. Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali ri uti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l’ambiente e la salute delle persone da conseguenze negative.

DICHIARAZIONE DI CONFORMITÀ

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: CBerlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom La dichiarazione di conformità completa del produttore è disponibile al seguente link: https://use.berlin/10010798
