| Marca | Auna |
| Modello | VHF400 |
| Tipo di prodotto | Microfono senza fili UHF |
| Categoria | Microfono |
| Alimentazione del ricevitore | DC 13-15 V / 200 mA (alimentatore AC 220 V ~ 50 Hz) |
| Alimentazione dei microfoni | 2 batterie AA 1,5 V (3 V totali) |
| Frequenza di trasmissione | 170 ~ 260 MHz |
| Sensibilità del ricevitore | -95 dBm (S/N: 12 dB) |
| Gamma dinamica audio | 95 dB |
| Rapporto segnale/rumore | > 70 dB |
| Distorsione armonica totale (THD) | < 1 % |
| Risposta in frequenza | 50 Hz ~ 15 kHz ± 3 dB |
| Stabilità di frequenza | ± 0,002 % |
| Modulazione | > 30 kHz |
| Potenza RF trasmettitore | > 13 dBm |
| Portata di trasmissione | Circa 50 m (interno) |
| Numero di microfoni forniti | 2 microfoni portatili (a seconda della versione) |
| Connettività | Senza fili UHF, uscita audio per sistema audio |
| Indicatori LED | Canali 1 e 2, stato delle batterie |
| Comandi | Guadagno dei microfoni, volume di uscita del ricevitore |
| Utilizzo previsto | Karaoke, eventi pubblici, voce parlata e cantata |
| Condizioni d'uso | Solo interno |
| Manutenzione | Sostituire le batterie quando la spia rossa si accende; pulire con un panno asciutto |
| Sicurezza | Non utilizzare da parte di persone senza supervisione; rispettare le norme di sicurezza |
Domande frequenti - VHF400 Auna
Domande degli utenti su VHF400 Auna
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Microfono in formato PDF gratuitamente! Trova il tuo manuale VHF400 - Auna e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. VHF400 del marchio Auna.

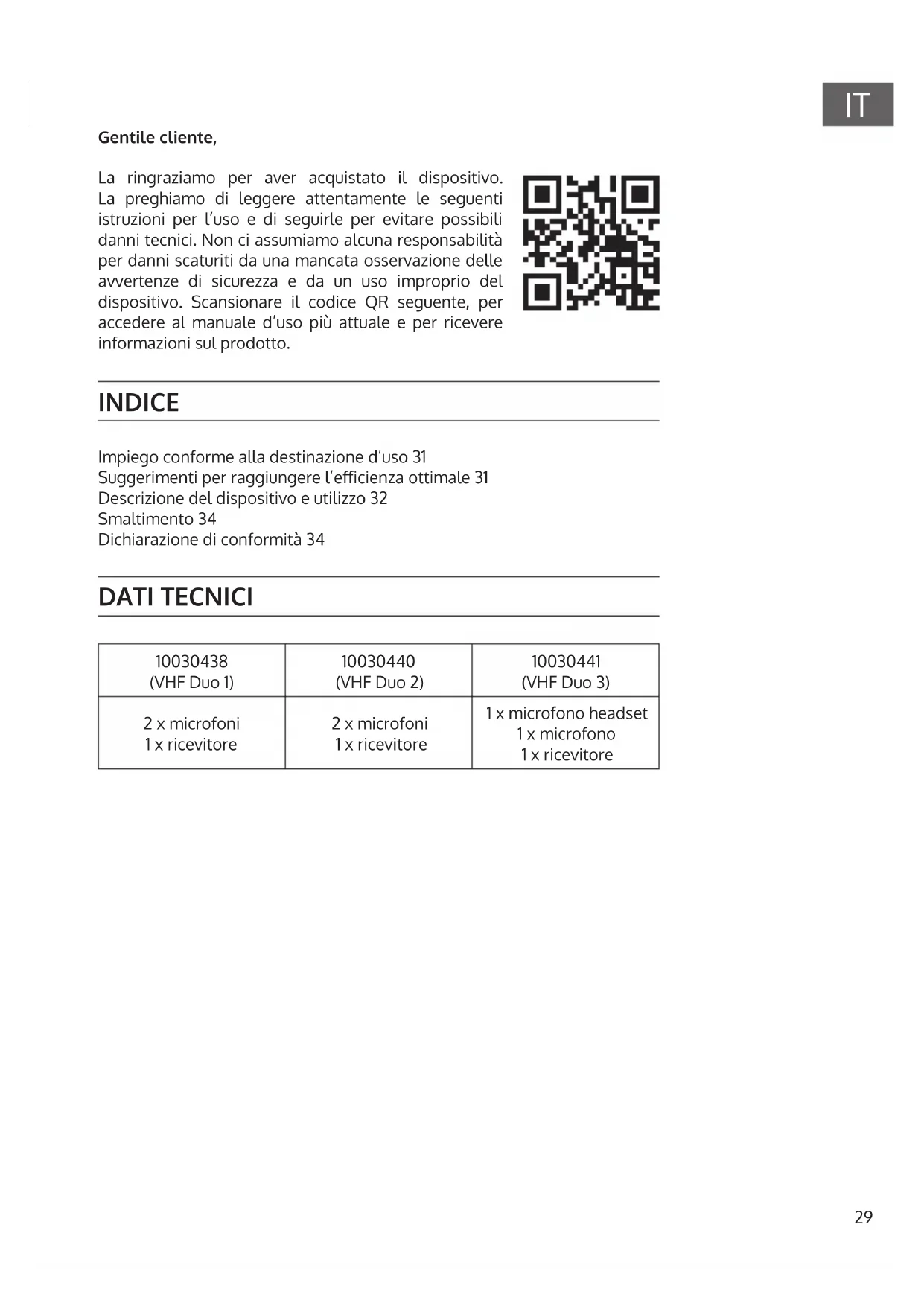

MANUALE UTENTE VHF400 Auna
La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilita per danni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.
INDICE
Impiego conforme alla destinazione d'uso 31
Suggerimenti per raggiungere l'efficienza ottimale 31
Descrizione del disposativo eutilizzato 32
Smaltimento 34
Dichiarazione di conformità 34
DATI TECHNICI
| 10030438 (VHF Duo 1) | 10030440 (VHF Duo 2) | 10030441 (VHF Duo 3) |
| 2 x microfoni | 2 x microfoni | 1 x microfono headset |
| 1 x ricevitore | 1 x ricevitore | 1 x microfono 1 x ricevitore |
Ricevitore
| Sensibilità -95 dBm (S/N: 12 dB) | |
| Risposta immagine RF -75 dB | |
| Gamma dinamica audio 95 dB | |
| T.H.D. < 1% | |
| Stabilità di frequenza ± 0.002 % | |
| Rapporto segnale/rumore > 70 dB | |
| Canale adiacente/Interferenza > 70 dB | |
| Risposta in frequenza 50 Hz ~ 15 kHz | ± 3 dB |
| Alimentazione DC 13-15 V / 200 mA | |
| Alimentatore: AC 220V~50Hz | |
| Frequenza di trasmissione 170 ~ 260 MHz | |
Microfoni
| Output RF > 13 dBm | |
| Modulazione > 30 kHz | |
| Tensione < 110 mA | |
| Stabilità di frequenza ± 0.002 % | |
| Modulazione > 70 dB | |
| Batterie 3 V (2 x 1.5 V AA) | |
| Frequenza di trasmissione 170 ~ 260 MHz |
IMPIEGO CONFORME ALLA DESTINAZIONE D'USO
Il dispositivo serve a trasmettere vocali e canti ed è esclusivamente destinato a quello scopo. Va utilizzato solo nel modo descritto nel manuale di istruzioni.
Il disposativo può essere utilizzato da persone con limitate attività fisiche, sensoriali o mentali o con esperienza e conoscenze insufficienti, solo se sono stati informati sulle funzioni del disposativo e/o sono consapevoli dei rischi e dei pericoli connessi e se vengono sorvegliati da un supervisore responsabile della loro sicurezza. Sorvegliare i bambini per assicurarsi che non giochino con il disposativo.
Nel set microfono sono inclusi microfoni con trasmittente incorporata che servono a trasmettere il segnale wireless all'unità di ricezione. I sistemi operano entro la banda UHF (823 MHz - 832 MHz). Il raggio di trasmissione è di 50 m e dipende delle condizioni locali. I dispositivi sonoConcepti per l'utilizzo l'interno.
SUGGERIMENTI PER RAGGIUNGERE L'EFFICIENZA OTTIMALE
- Assicurarsi di poter sempre videere una delle antennes di ricezione alla posizione di trasmissione.
- Il trasmettitore e il ricevitore devono essere vicini.
- Regolare l'antenna di ricezione a un angolo di 45^ alla normale.
- Tenere a mente che l'antenna di ricezione non si trova vicino a superfici metalliche.
- Controllare la spia dellepile e sostituirle quando la lampadina diventa rossa.
- Quando si usa il ricevitore su un rack o un impianto, assicurarsi che le antennne non si tocchino o si incrocino.
- Eseguire un test prima di un'esibizione o dimostrazione. Se dovessero manifestarsi zone senza copertura basteràambiare la posizione del ricevitore. Se le zone senza copertura persistono, bisogna evidenziarle ed evitarle.

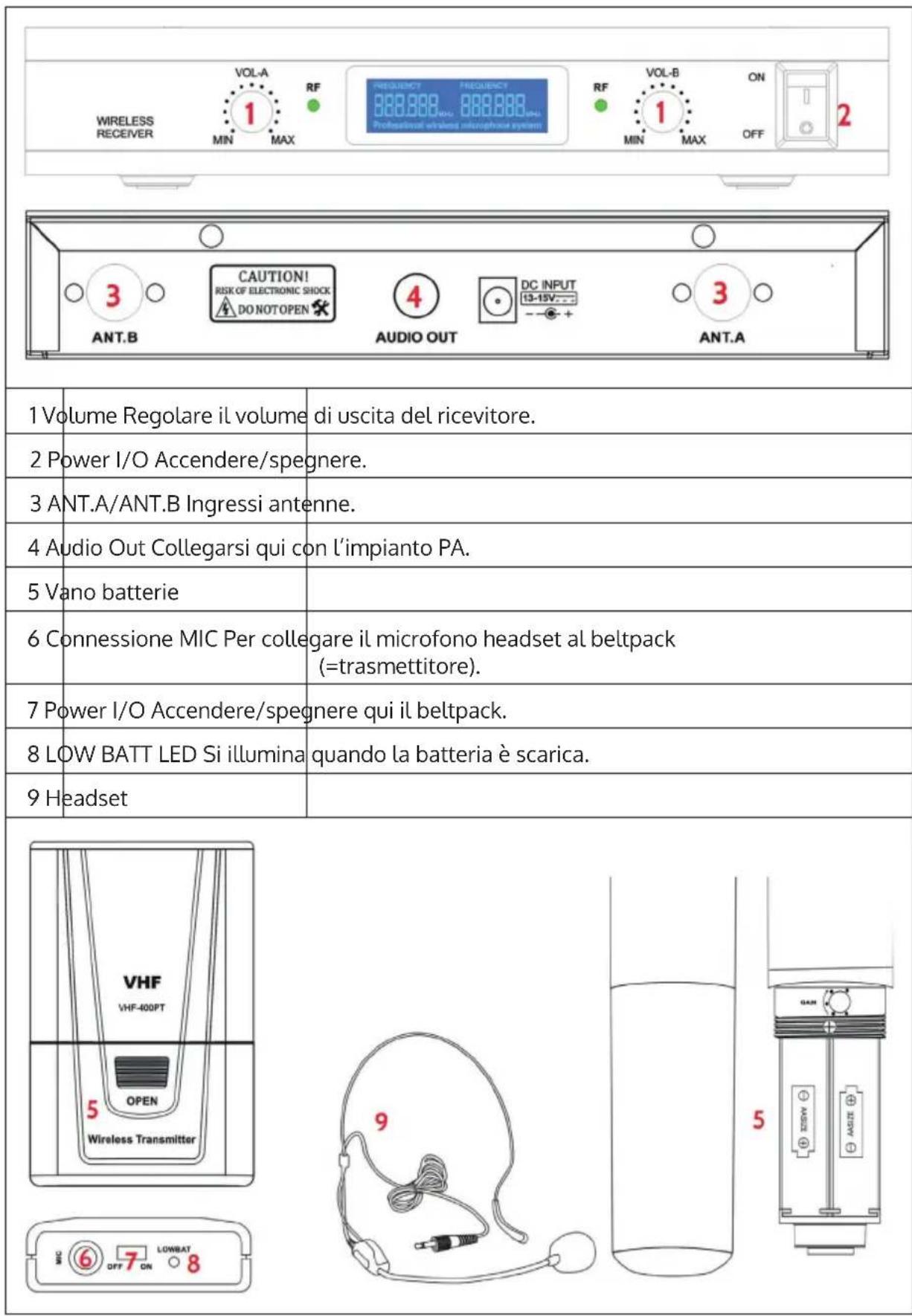

DESCRIZIONE DEL DISPOSITIVO E UTILIZZO
Questo set mette a disposizione (due) microfoni e un'unità di ricezione.
Questa presenta due canali separati che non interferiscono tra loro. I robusti radiomicrofoni sono perfetti per karaoke o eventi pubblici.
- Collegare il ricevitore a una presa elettrica e insere le batterie nei microfoni.
- Collegare l'antenna al ricevitore (retro: ANT.A/ANT.B) e metterla in posizione verticale.
- Collegare il ricevitore all'impianto PA o all'impianto compatto (audio out).
- Collegare i microfoni headset al beltpack (connessione MIC sul beltpack).
- Accendere il ricevitore. L'indicazione di funzionamento comunica che il dispositivo è pronto all'uso.
- Accendere ora i microfoni.
- Se il ricevitatore riceve correttamente i segnali dei microfoni, viene segnalato dai LED Canale 1 e Canale 2.
- É possibileanche l'utilizzo di un solo microfono.
- Regolare la sensibilità in ingresso con la manopola Gain sui microfoni.
Regolare il volume di uscita sul ricevitore.
Microfoni/Headset
- Se l'indicazione di stato della batteria si illumina, la batteria è scarica. Apriere il vano delle batterie sull'estremità dell'impugnature del microfono o sul beltpack per sostuire la batteria. Utilizzato sempre la stessa tipologia di batterie e fare attenzione alla corretta polarità (v. immagine). La Frequenza di trasmissione si trovava nel vano delle batterie.
- Inserire le batterie AA (incluse in segna) nel beltpack o nei microfoni. Fare attenzione alla polarità.
- Impostare un volume moderato su mixer o impianto PA per i canali microfono utilizzati. Regolare alla fine il volume di uscita del ricevitore con le manopole VOL A/B e, se necessario, mixarli con il mixer.
Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifi uti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il ricicchio e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifi uti domestici.
Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifi uti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da consequencese negative.
DICHIARAZIONE DI CONFORMITA
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.
Importatore per la Gran Bretagna:
La dichiarazione di conformità completa del produttore è disponibile al segmente link: https://use.berlin/10030438
