MANUAL DE USUARIO VHF400 Auna

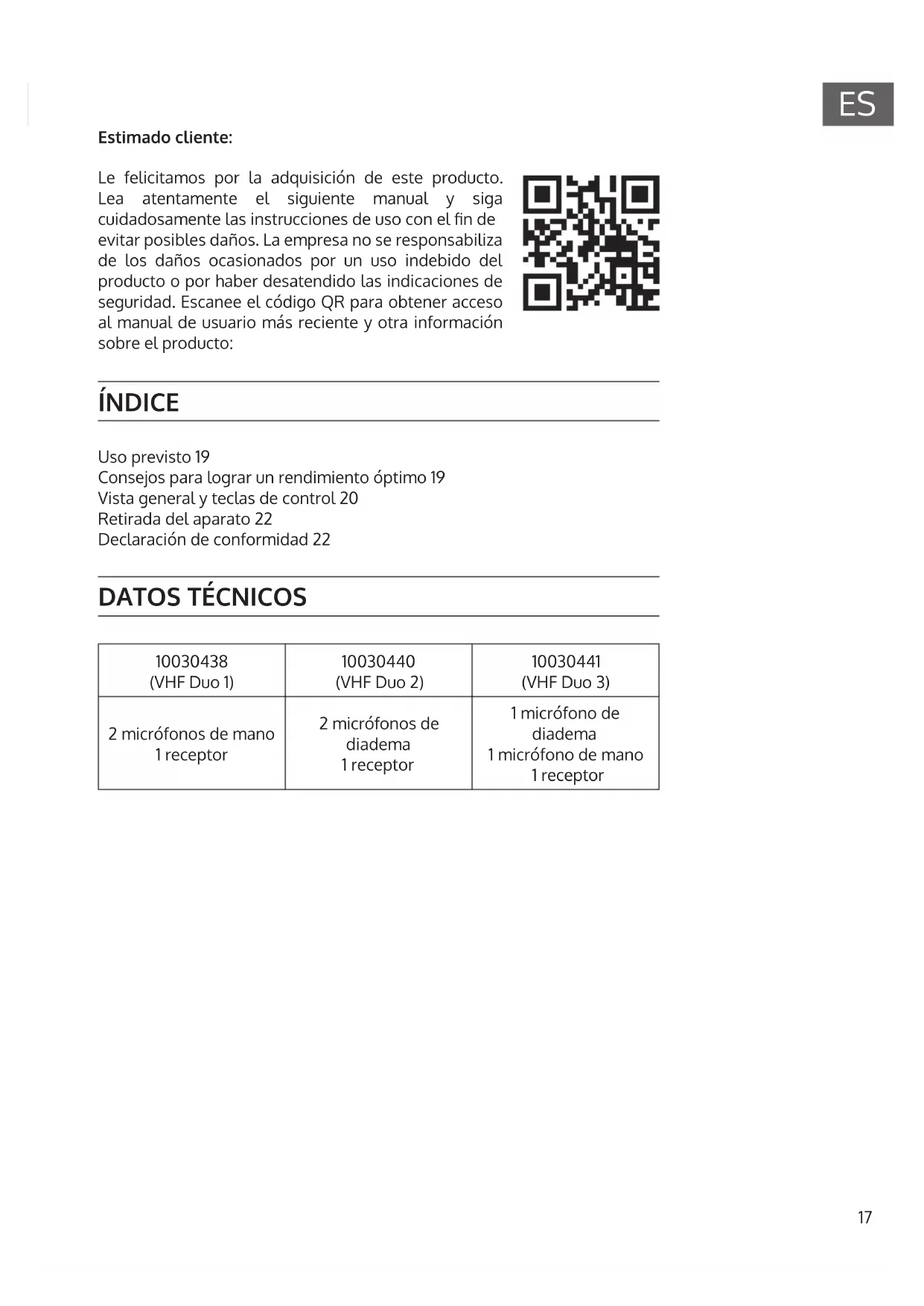

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto: ÍNDICE Uso previsto 19 Consejos para lograr un rendimiento óptimo 19 Vista general y teclas de control 20 Retirada del aparato 22 Declaración de conformidad 22

Receptor Sensibilidad -95 dBm (S/N: 12 dB) Salida RF -75 dB Rango dinámico de audio 95 dB THD < 1% Estabilidad de frecuencia ± 0.002 % Relación señal-ruido > 70 dB Canal/Interferencia cercano > 70 dB Respuesta en frecuencia 50 Hz ~ 15 kHz ± 3 dB Alimentación DC 13-15 V / 200 mA Cable de alimentación: : AC 220V~50Hz Frecuencia de transmisión 170 ~ 260 MHz Micrófono Salida RF > 13 dBm Modulación > 30 kHz Tensión < 110 mA Estabilidad de frecuencia ± 0.002 % Modulación > 70 dB Pilas 3 V (2 x 1.5 V AA) Frecuencia de transmisión 170 ~ 260 MHz19

USO PREVISTO Este dispositivo se utiliza para transmitir habla y canto. Está destinado y sólo puede utilizarse para este n. Sólo puede utilizarse de la manera descrita en este manual. Este aparato no está destinado a ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y/o conocimientos, a menos que sean supervisadas por una persona responsable de su seguridad y/o que hayan recibido instrucciones de esa persona sobre cómo utilizar el aparato. Los niños deben ser supervisados para asegurarse de que no jueguen con el dispositivo. El set de micrófono incluye micrófono con transmisor integrado inalámbrico a la unidad de recepción. Los sistemas funcionan dentro del espectro de UHF (823 MHz - 832 MHz). El rango de transmisión es de aproximadamente 50 m y depende de las condiciones locales. Los dispositivos están diseñados para su uso en interiores.

• Asegúrese de que siempre pueda ver una de las antenas de recepción desde la posición de transmisión.

• Mantenga la distancia entre el transmisor y el receptor lo más corta posible.

• Ajuste las antenas de recepción en un ángulo de 45° desde la vertical.

• Asegúrese de que la antena receptora no esté cerca de supercies metálicas.

• Busque el indicador de pilas y cámbielas cuando se encienda la luz roja.

• Al utilizar el receptor con un equipo, asegúrese de que las antenas no se toquen o se crucen entre sí.

• Antes de un uso o presentación, haga una prueba. Si nota algún punto muerto, cambie la ubicación del receptor. Si los puntos muertos permanecen, márquelos y evítelos.20

1 Regulador de volumen Regular el volumen de salida del receptor 2 Power I/O Encender/Apagar 3 ANT.A / ANT.B Conectores para antenas 4 Salida de audio Conectar aquí un equipo PA 5 Compartimento de pilas Conectar micrófonos de diadema en el transmisor de petaca 6 Conector MIC (=transmisor) 7 Power I/O Encender/apagar transmisor de petaca 8 Led de poca batería Se ilumina cuando las pilas se están agotando 9 Micrófono de diadema21

Este set de micrófono consta de (2) micrófonos de mano y un receptor. El último dispone de dos canales separados que no se intereren. Los robustos micrófonos inalámbricos son perfectos para ser utilizados en karaokes u otros eventos públicos.

• Conecte el receptor a la toma de corriente e inserte las pilas en los micrófonos.

• Conecte las antenas al receptor (parte posterior: ANT. A/ ANT. B) y colóquelas rectas.

• Conecte el receptor a su equipo PA o sistema compacto (salida de audio).

• Conecte el micrófono de diadema al transmisor de petaca (conector MIC en el transmisor).

• Encienda el receptor. Los indicadores luminosos señalan que el aparato está listo.

• Encienda el micrófono.

• Cuando el receptor recibe correctamente la señal del micrófono, se iluminan los ledes del canal 1 y canal 2.

• Ahora puede utilizar el micrófono.

• Ajuste con la perilla Gain la sensibilidad de entrada del micrófono.

• Ajuste el volumen de salida en el receptor. Micrófonos/Micrófonos de diadema

• Cuando se ilumina el indicador de estado de las pilas, signica que se están agotando. Para cambiar las pilas, retire la tapa en el extremo inferior del micrófono o abra el compartimento de pilas en el transmisor de petaca. Asegúrese de utilizar pilas del mismo modelo y de insertarlas de acuerdo con su polaridad (véase imagen). La frecuencia de transmisión se indica en el compartimento de pilas.

• Inserte las pilas AA adecuadas (suministradas) en el transmisor de petaca o en el micrófono de mano. Compruebe que la polaridad sea la correcta.

• Ajuste un volumen moderado en su mesa de mezclas o equipo PA para los canales de micrófono utilizados. A continuación, ajuste el volumen de salida del receptor con los reguladores VOL A/B y, de ser necesario, en la mesa de mezcla.22

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos. Este producto contiene baterías. Si en su país existe una disposición legal relativa a la eliminación de baterías, estas no deben eliminarse como residuo doméstico. Infórmese sobre la normativa vigente relacionada con la eliminación de baterías. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas.

DECLARACIÓN DE CONFORMIDAD

Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para Gran Bretaña: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Puede descargar la declaración de conformidad completa del fabricante en el siguiente enlace: https://use.berlin/1003043823
