MANUAL DE USUARIO UHF200F Auna

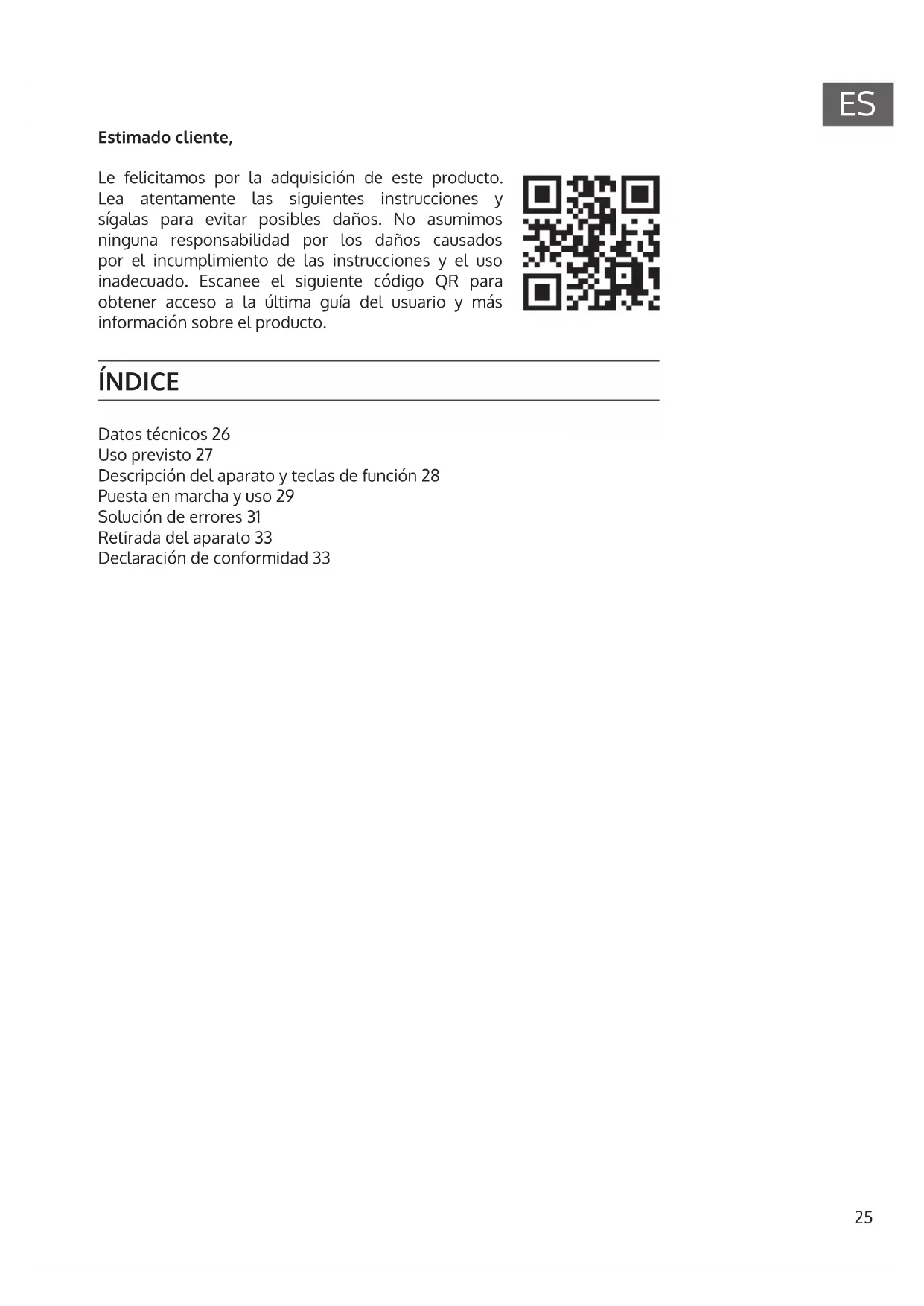

Estimado cliente, Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sígalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto. ÍNDICE Datos técnicos 26 Uso previsto 27 Descripción del aparato y teclas de función 28 Puesta en marcha y uso 29 Solución de errores 31 Retirada del aparato 33 Declaración de conformidad 3326

Numero del artículo 10034471, 10034472, 10034473 Receptor Rango de frecuencia 823 - 832 MHz Modelo de modulación FM Relación señal a ruido 90 dB Sensibilidad -90 dBm Frecuencia respuesta 40 Hz - 17 kHz Intervalo de canales 300 kHz Distorsión armónica < 1% Impedancia de salida 600 Ohm Suministro eléctrico 5 V oder 12 V (optional) Consumo eléctrico < 300 mA Micrófono Potencia de transmisión 10 dBm Frecuencia respuesta 40 Hz - 17 kHz Consumo eléctrico 3 V (Batería) Transistor de radio de bolsillo Potencia de transmisión 10 dBm Frecuencia respuesta 40 Hz - 16 kHz Consumo eléctrico 3 V27

USO PREVISTO Este aparato sirve para transmitir discursos y canciones. Este es el único uso para el que esta diseñado y el único uso que debe darse al aparato. Solo debe utilizarse de la manera descrita en este manual. Este aparato no debe ser empleado por personas (incluidos niños) con limitaciones en sus capacidades físicas, sensoriales o mentales o falta de experiencia y/o falta de conocimiento; si no están supervisados por una persona que vigile que se toman las medidas de seguridad adecuadas y que les explique las instrucciones. Los niños deben estar siempre vigilados para que no jueguen con el aparato. El sistema del micrófono incluye micrófonos con un transmisor integrado que sirve de receptor inalámbrico. El sistema funciona entre los rangos UHF (823 MHz - 832 MHz). La distancia de transmisión es de unos 50 m y depende de las condiciones ambientales. El aparato está diseñado para un uso en espacio interior.28

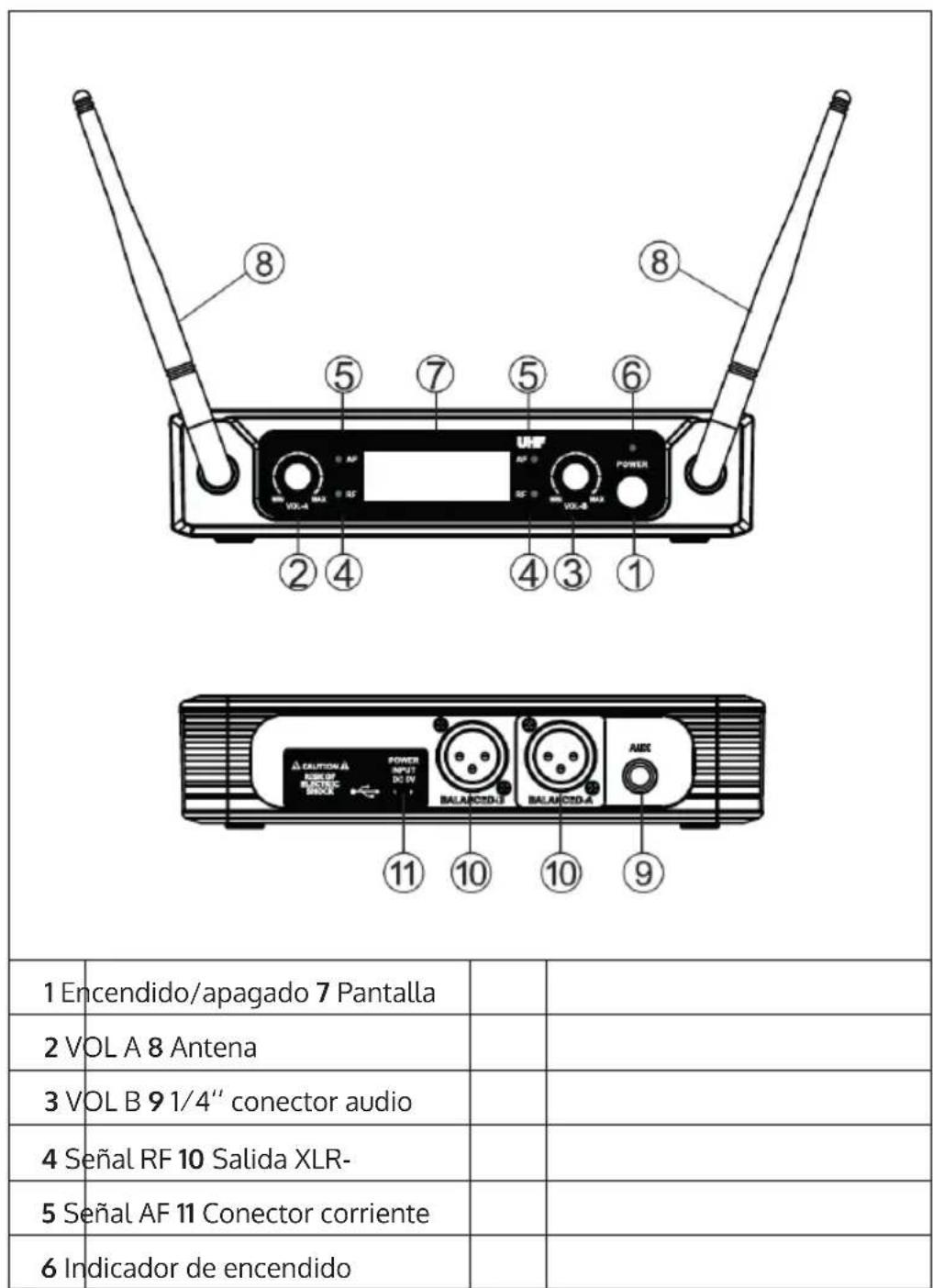

DESCRIPCIÓN DEL APARATO Y TECLAS DE FUNCIÓN 2-Receptor de canal 1 Encendido/apagado 7 Pantalla 2 VOL A 8 Antena 3 VOL B 9 1⁄4‘‘ conector audio 4 Señal RF 10 Salida XLR- 5 Señal AF 11 Conector corriente 6 Indicador de encendido29

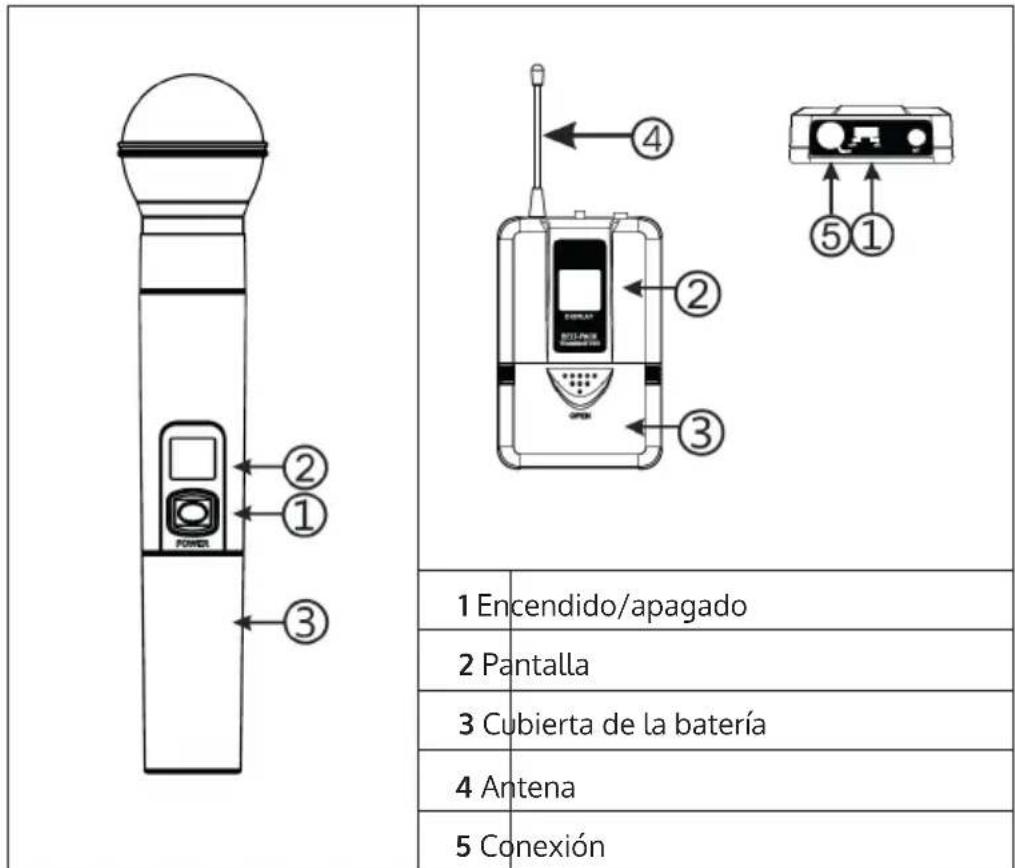

Micrófono y transmisor 1 Encendido/apagado 2 Pantalla 3 Cubierta de la batería 4 Antena 5 Conexión

PUESTA EN MARCHA Y USO

Instrucciones de uso Asegúrese de utilizar el mismo canal para evitar interferencias si usa varios transmisores/receptores Consejos

1. Antena y transmisor deben estar en una posición sin obstáculos.

2. No coloque el receptor cerca de supercies de metal o accesorios

3. Intente mantener el receptor a una distancia mínima de 1,5 m del suelo

y de 1m de las paredes30

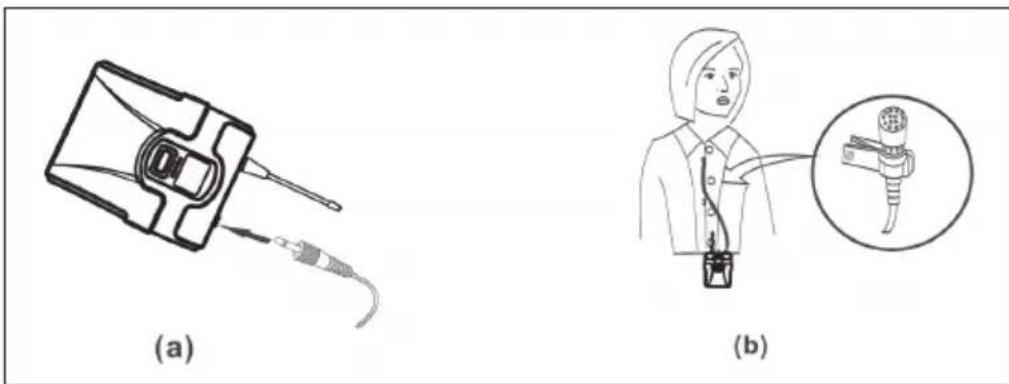

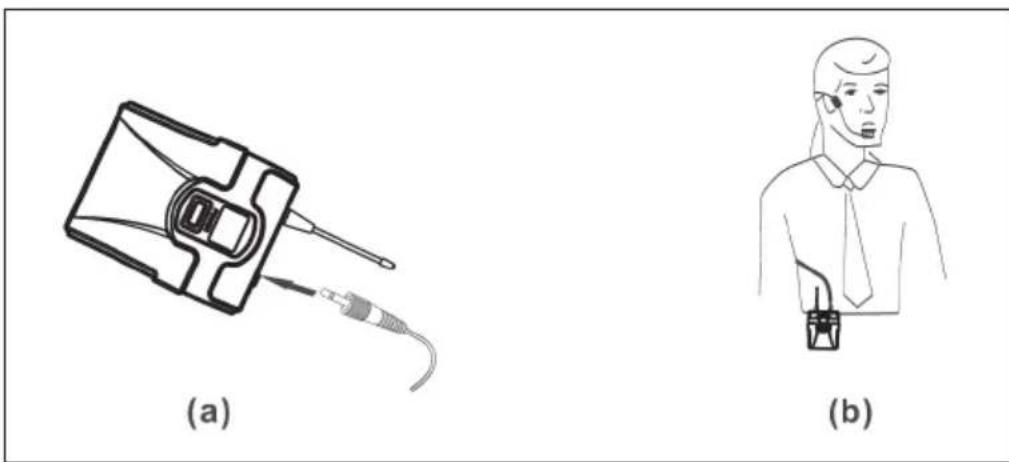

Conexión del micrófono de solapa Conecte el conector del micrófono de solapa al conector del transmisor (véase imagen). Ajuste la frecuencia del transmisor a la del micrófono. Conexión del micrófono de diadema Conecte el conector del micrófono de diadema al conector del transmisor (véase imagen). Ajuste la frecuencia del transmisor a la del micrófono.31

Problema Posible causa Solución sugerida No hay sonido o es muy débil La pantalla o la iluminación LCD está apagada. Encienda el transmisor. Compruebe que las baterías están bien colocadas. Cambie la batería La pantalla del receptor o las luces están apagadas. Asegúrese de que el adaptador está enchufado y encendido. El receptor está encendido y la señal RF está encendida. Suba el volumen del receptor. Compruebe las conexiones del cable del receptor. El receptor está encendido y no hay señal RF. Aleje el receptor de supercies metálicas. Compruebe si hay algún obstáculo entre transmisor y receptor.32

Problema Posible causa Solución sugerida Hay ruidos. La pantalla del receptor marca “RF Signal". Retire los posibles causantes de interferencias. Cambie la batería del transmisor. Si usa mas de un set, aumente il intervalo de la frecuencia de trabajo del sistema. La pantalla o la luz de la batería parpadea. La batería está gastada, cámbiela. No se puede encender el transmisor. Presione el botón on/ o y trate de reiniciar la unidad. Cambie la batería Presione el botón on/ o después de unos segundos.33

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos. Este producto contiene baterías. Si en su país existe una disposición legal relativa a la eliminación de baterías, estas no deben eliminarse como residuo doméstico. Infórmese sobre la normativa vigente relacionada con la eliminación de baterías. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas.

DECLARACIÓN DE CONFORMIDAD

Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para Gran Bretaña: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Puede descargar la declaración de conformidad completa del fabricante en el siguiente enlace: https://use.berlin/1003447335
