MANUALE UTENTE UHF200F Auna

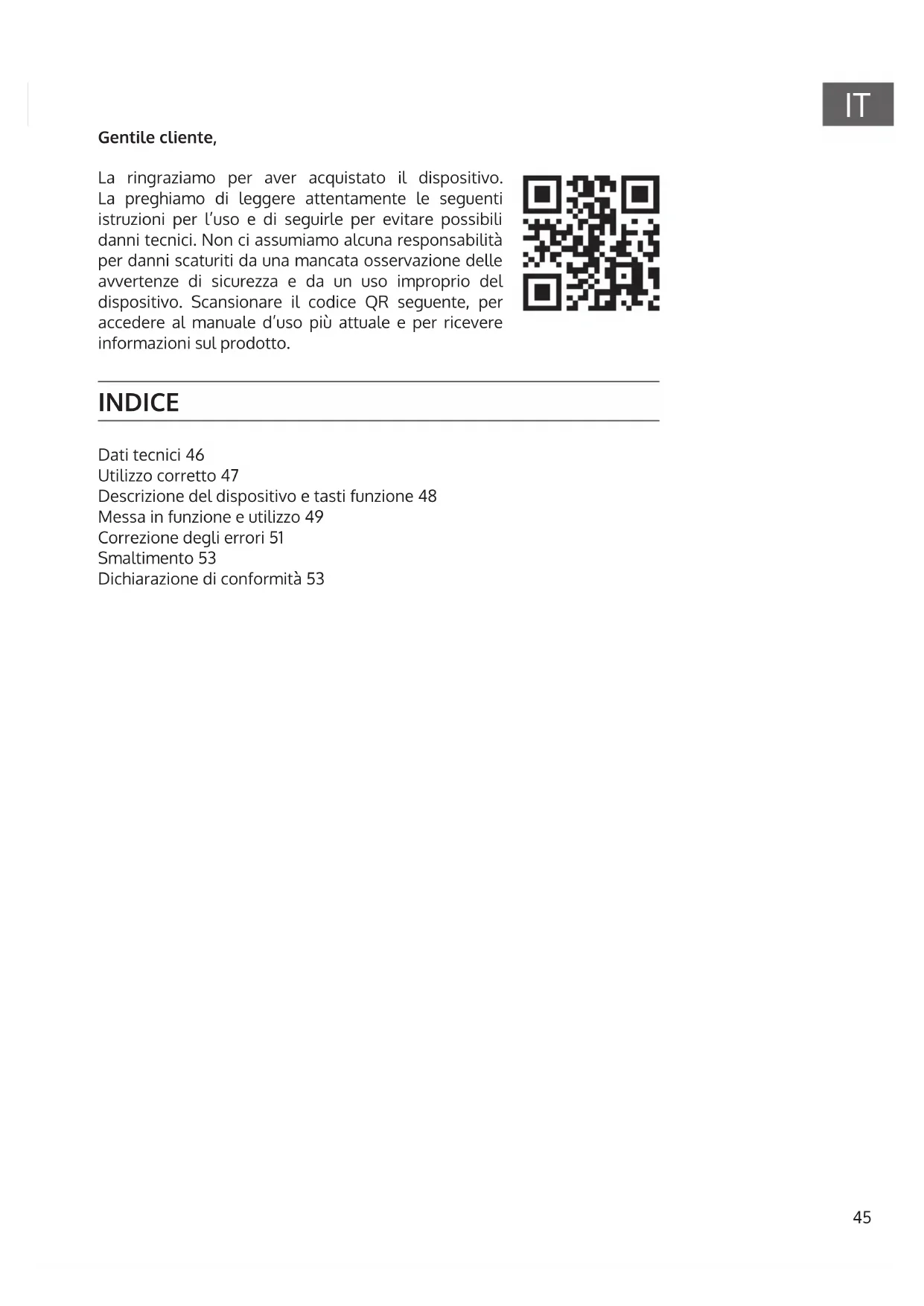

Gentile cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto. INDICE Dati tecnici 46 Utilizzo corretto 47 Descrizione del dispositivo e tasti funzione 48 Messa in funzione e utilizzo 49 Correzione degli errori 51 Smaltimento 53 Dichiarazione di conformità 5346

DATI TECNICI Numero articolo 10034471, 10034472, 10034473 Ricevitore Gamma di frequenza 823 - 832 MHz Modello di modulazione FM Rapporto segnale rumore 90 dB Sensibilità -90 dBm Risposta in frequenza 40 Hz - 17 kHz Intervallo canale 300 kHz T.H.D. < 1% Resistenza di uscita 600 Ohm Alimentazione 5 V oder 12 V (opzionale) Consumo elettrico < 300 mA Microfono Potenza di uscita 10 dBm Risposta in frequenza 40 Hz-17 kHz Alimentazione 3 V (batteria) Radiotrasmettitore tascabile Potenza di uscita 10 dBm Risposta in frequenza 40 Hz - 16 kHz Alimentazione 3 V47

UTILIZZO CORRETTO Questo dispositivo serve alla trasmissione di voce e canto. Il dispositivo è progettato e deve essere utilizzato esclusivamente per questi scopi. Può essere utilizzato solo secondo le modalità descritte nel presente manuale. Questo dispositivo non è adatto all’utilizzo da parte di persone (inclusi bambini) con limitate capacità siche e psichiche o con esperienza e/o conoscenze insuicienti, a meno che siano stati precedentemente istruiti in modo esaustivo sull’utilizzo del dispositivo da una persona responsabile della loro sicurezza. Assicurarsi che i bambini non giochino con il dispositivo. L’impianto include microfoni con trasmettitore integrato, che servono alla trasmissione senza vili di segnali all’unità di ricezione. L’impianto opera entro lo spettro UHF (823 MHz - 832 MHz). La portata della trasmissione è di circa 50 m e dipende dalle caratteristiche del luogo. I dispositivi sono progettati per l’uso al chiuso.48

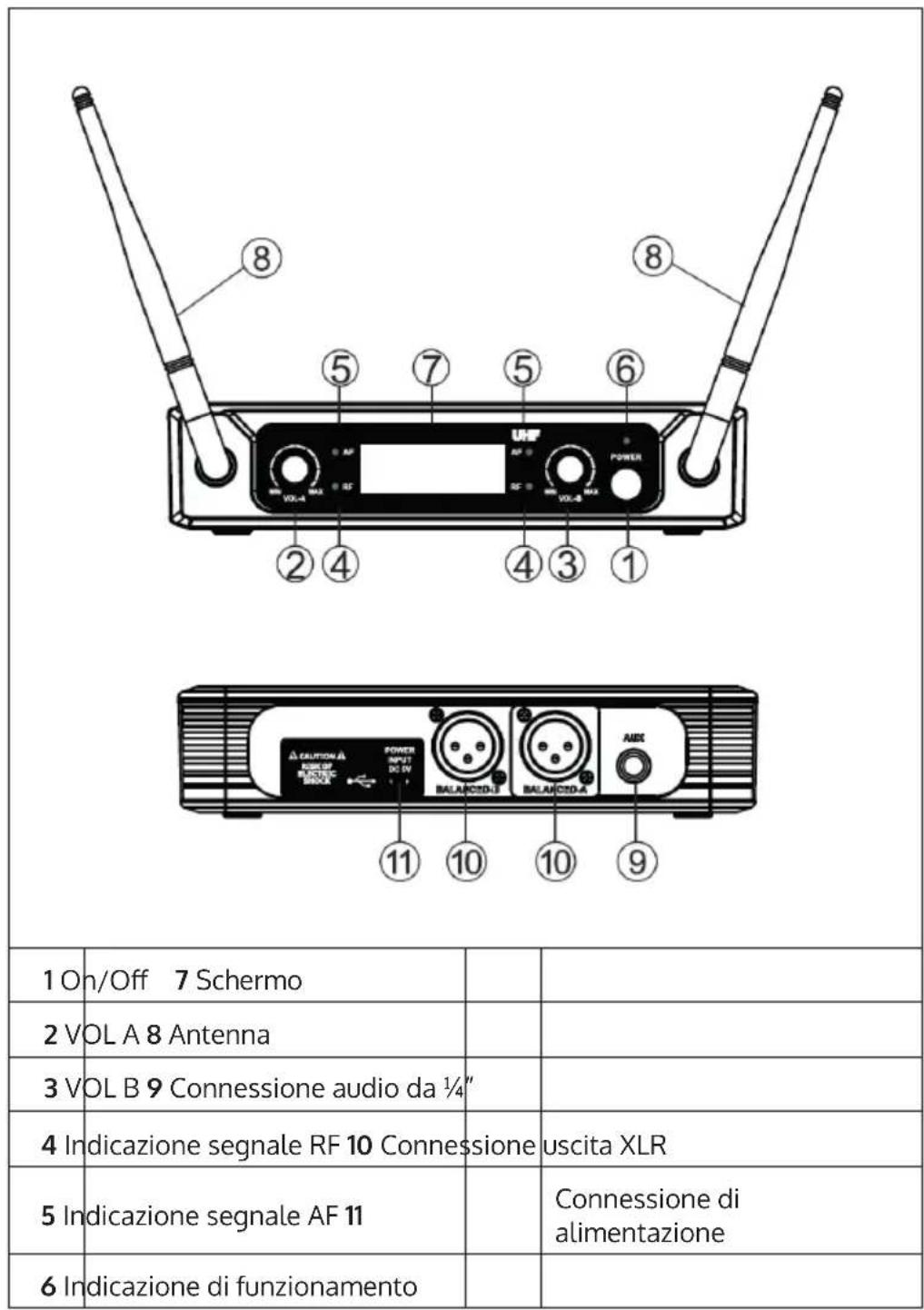

FUNZIONE Ricevitore a 2 canali 1 On/O 7 Schermo 2 VOL A 8 Antenna 3 VOL B 9 Connessione audio da ¼” 4 Indicazione segnale RF 10 Connessione uscita XLR 5 Indicazione segnale AF 11 Connessione di alimentazione 6 Indicazione di funzionamento49

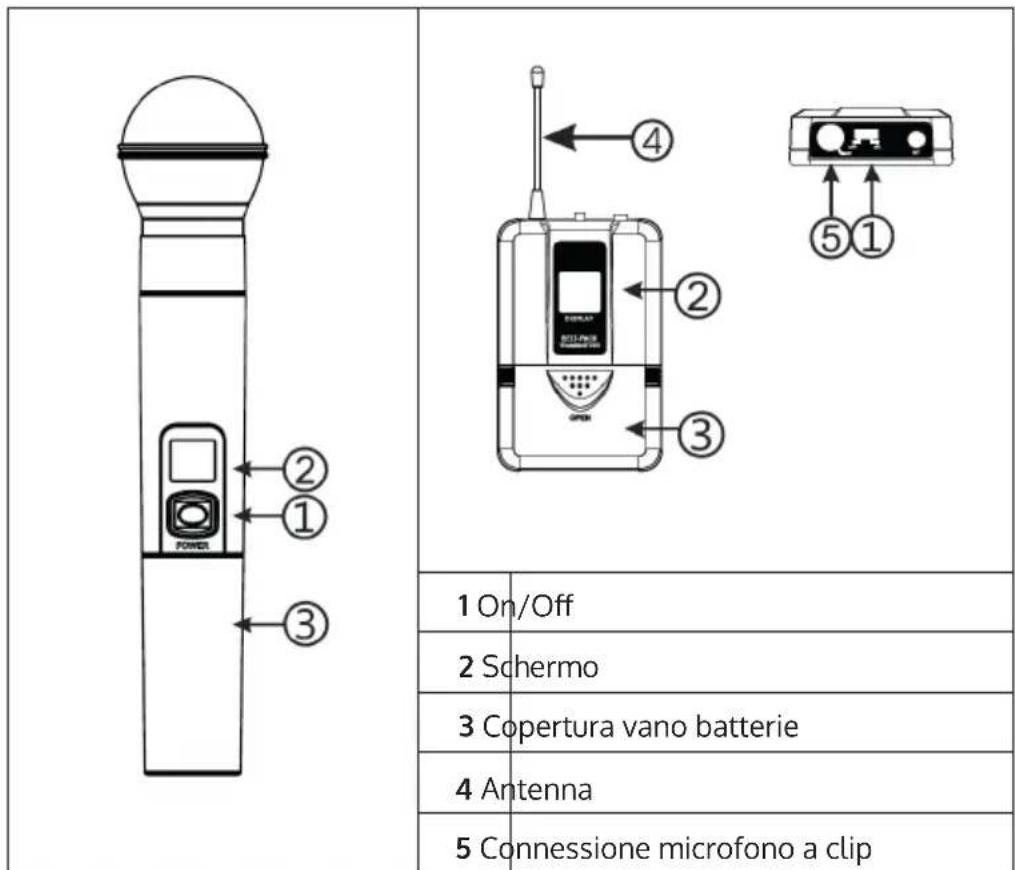

Microfono e radiotrasmettitore tascabile 1 On/O 2 Schermo 3 Copertura vano batterie 4 Antenna 5 Connessione microfono a clip

MESSA IN FUNZIONE E UTILIZZO

Avvertenze sull’utilizzo Per evitare interferenze, se si utilizzano diversi ricevitori/trasmettitori, assicurarsi di non utilizzare lo stesso canale. Consigli

1. Trasmettitore e antenna devono essere posizionati in modo che non ci

siano ostacoli tra loro.

2. Non posizionare il ricevitore troppo vicino a oggetti con superci in

metallo o accessori digitali.

3. Cercare di tenere il ricevitore ad almeno 1,5 m di altezza dal pavimento

Connessione di un microfono lavalier Collegare la connessione del microfono lavalier in dotazione con quella del trasmettitore (v. immagine). Impostare il trasmettitore sulla frequenza del relativo microfono. Connessione di un headset Collegare la connessione dell’headset in dotazione con quella del trasmettitore (v. immagine). Impostare il trasmettitore sulla frequenza del relativo microfono.51

CORREZIONE DEGLI ERRORI

Problema Possibile causa Soluzione Nessun suono o suono basso. Lo schermo LC o l’illuminazione LCD sono spenti. Accendere il trasmettitore. Assicurarsi di aver inserito correttamente le batterie. Cambiare le batterie. Lo schermo o la luce del ricevitore sono spenti. Assicurarsi che l’adattatore sia connesso alla presa e riceva corrente. Il ricevitore è acceso e l’indicazione di segnale RF è illuminata. Alzare il volume. Controllare i collegamenti dei cavi del ricevitore. Il ricevitore è acceso e non viene mostrato alcun segnale RF. Assicurarsi che il ricevitore sia a distanza di sicurezza da oggetti metallici. Controllare se ci sono ostacoli tra ricevitore e trasmettitore.52

Problema Possibile causa Soluzione Forti rumori o interferenze udibili. Lo schermo del ricevitore o l’indicazione luminosa mostrano “Segnale RF”. Eliminare la fonte di interferenza nelle vicinanze. Cambiare le batterie del trasmettitore. Se si utilizzano molti set insieme, aumen- tare l’intervallo di frequenza operativa dell’impianto. Lo schermo del ricevitore o l’indicazione luminosa lampeggiano. Le batterie sono scariche. Cambiarle. Non è possibile accendere il trasmettitore. Premere On/O e provare a riavviare il dispositivo. Cambiare le batterie. Premere di nuovo On/O dopo qualche secondo.53

SMALTIMENTO Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i ri uti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l’amministrazione locale oppure il servizio di gestione dei ri uti domestici. Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali ri uti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l’ambiente e la salute delle persone da conseguenze negative.

DICHIARAZIONE DI CONFORMITÀ

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: CBerlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom La dichiarazione di conformità completa del produttore è disponibile al seguente link: https://use.berlin/10034473
