BEDIENUNGSANLEITUNG UHF200F Auna

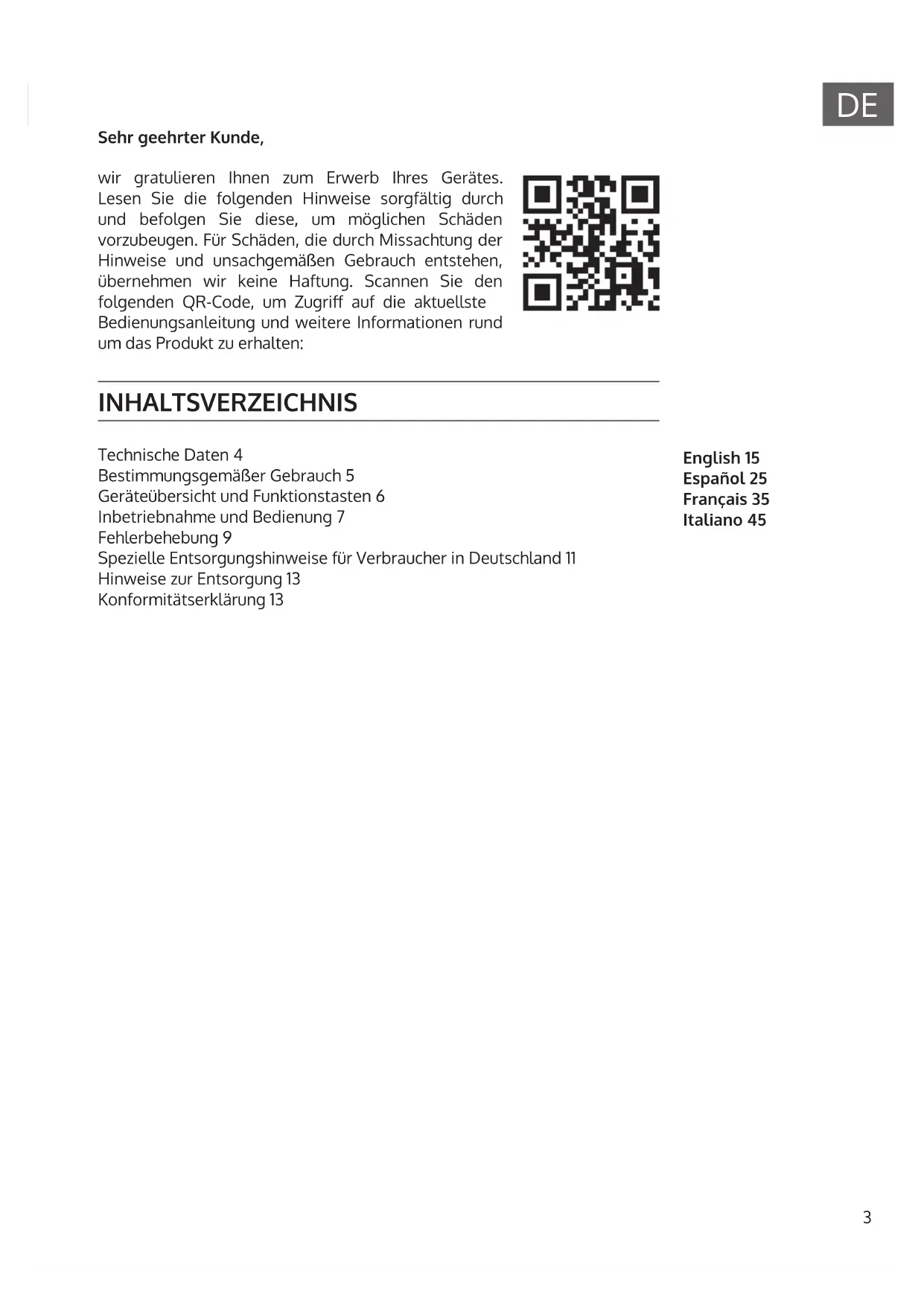

English 15 Español 25 Français 35 Italiano 45 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugri auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten: INHALTSVERZEICHNIS Technische Daten 4 Bestimmungsgemäßer Gebrauch 5 Geräteübersicht und Funktionstasten 6 Inbetriebnahme und Bedienung 7 Fehlerbehebung 9 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 11 Hinweise zur Entsorgung 13 Konformitätserklärung 134

TECHNISCHE DATEN Artikelnummer 10034471, 10034472, 10034473 Receiver Frequenzbereich 823 - 832 MHz Modulationsmodell FM S/R-Verhältnis 90 dB Empndlichkeit -90 dBm Frequenzgang 40 Hz - 17 kHz Kanalintervall 300 kHz T.H.D. < 1% Ausgangswiderstand 600 Ohm Stromversorgung 5 V oder 12 V (optional) Stromverbrauch < 300 mA Mikrofon Ausgangsleistung 10 dBm Frequenzgang 40 Hz - 17 kHz Stromversorgung 3 V (Batterie) Taschenfunksender Ausgangsleistung 10 dBm Frequenzgang 40 Hz - 16 kHz Stromversorgung 3 V5

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Gerät dient zur Übertragung von Sprache und Gesang. Es ist ausschließlich für diesen Zweck bestimmt und darf nur zu diesem Zweck verwendet werden. Es darf nur in der Art und Weise verwendet werden, wie es in dieser Gebrauchsanleitung beschrieben ist. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Dem Mikrofon-System liegen Mikrofone mit integriertem Sender bei, die zur drahtlosen Signalübertragung an die Empfangseinheit dienen. Die Systeme arbeiten innerhalb des UHF-Spektrums (823 MHz - 832 MHz). Die Übertragungsreichweite beträgt ca. 50 m und hängt von den örtlichen Gegebenheiten ab. Die Geräte sind zur Verwendung in Innenräumen konzipiert.6

GERÄTEÜBERSICHT UND FUNKTIONSTASTEN

2-Kanal Receiver 1 Ein/Aus 7 Bildschirm 2 VOL A 8 Antenne 3 VOL B 9 ¼‘‘ Audioanschluss 4 RF-Signalanzeige 10 XLR-Ausgangsanschluss 5 AF-Signalanzeige 11 Netzanschluss 6 Betriebsanzeige7

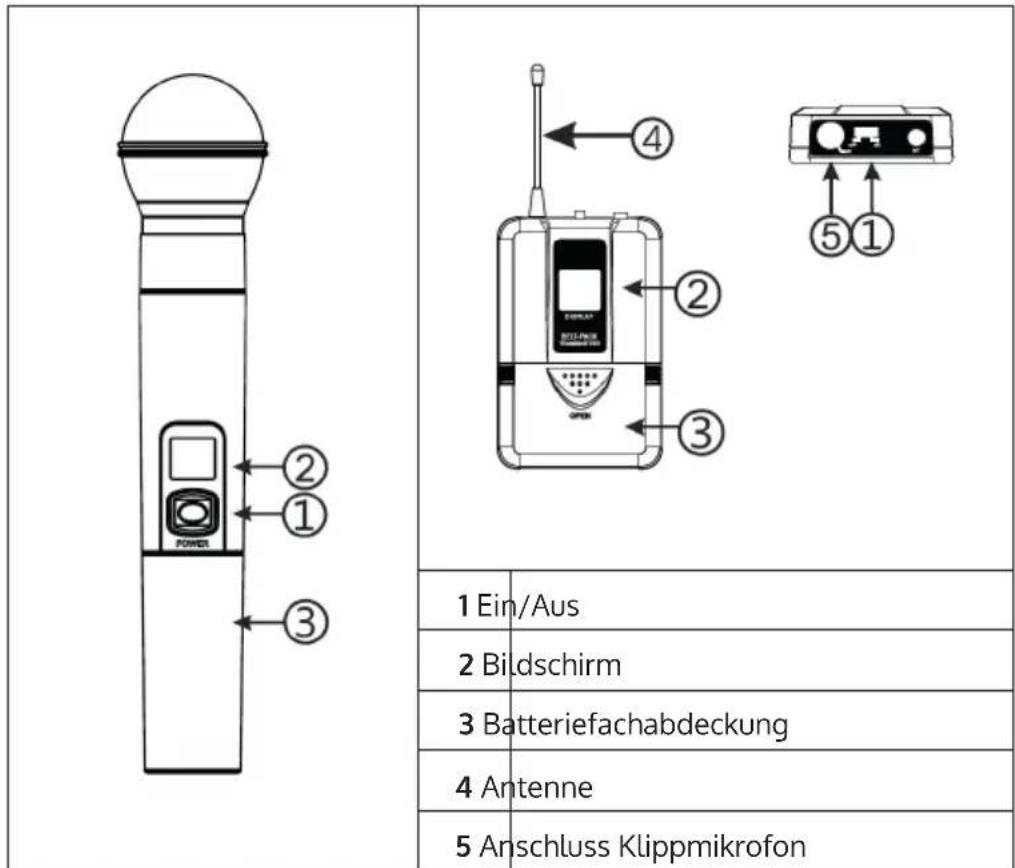

Mikrofon und Taschenfunksender 1 Ein/Aus 2 Bildschirm 3 Batteriefachabdeckung 4 Antenne 5 Anschluss Klippmikrofon

INBETRIEBNAHME UND BEDIENUNG

Verwendungshinweise Zur Vermeidung von Interferenzen sollte bei der Verwendung von mehreren Receivern/ Transmittern darauf geachtet werden, dass nicht der gleiche Kanal verwendet wird. Tipps

1. Transmitter und Antenne sollten sich in einer hindernisfreien Position

2. Stellen Sie den Receiver nicht zu nah an Gegenstände mit

Metalloberäche oder digitalem Zubehör.

3. Versuchen Sie, den Receiver mindestens 1,5 Meter oberhalb des Bodens

und 1 Meter von Wänden entfernt zu halten.8

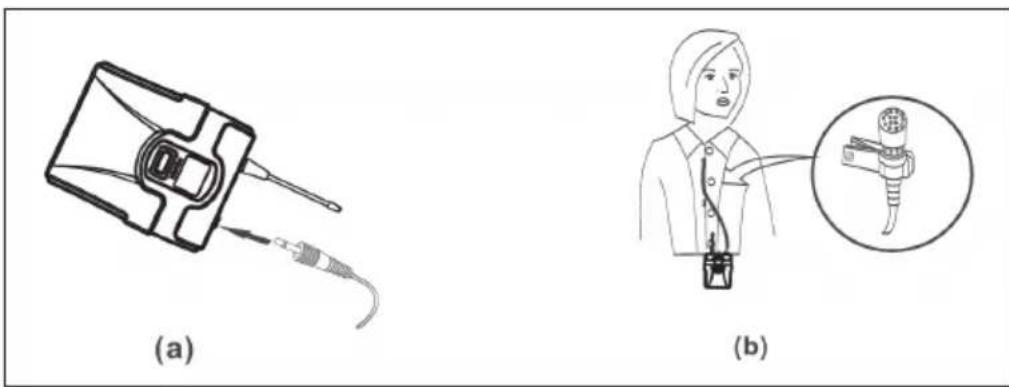

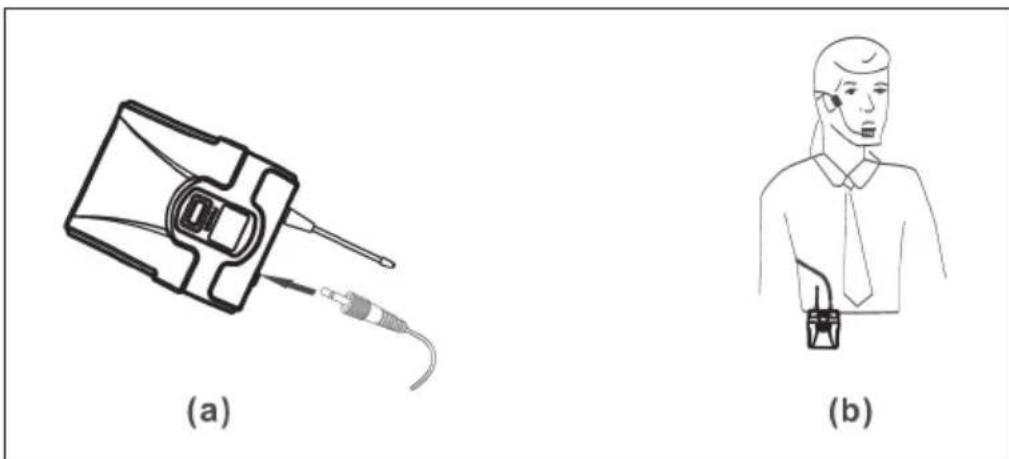

Anschluss des Lavalier-Mikrofons Verbinden Sie den Anschluss des im Lieferumfang enthaltenen Lavalier- Mikrofon mit dem Anschluss des Transmitters (siehe Abbildung). Stellen Sie den Transmitter auf die Frequenz des entsprechenden Mikrofons ein. Anschluss des Headsets Verbinden Sie den Anschluss des im Lieferumfang enthaltenen Headsets mit dem Anschluss des Transmitters (siehe Abbildung). Stellen Sie den Transmitter auf die Frequenz des entsprechenden Mikrofons ein.9

FEHLERBEHEBUNG Problem Mögliche Ursache Lösungsansatz Kein Ton oder leiser Ton. Der LC-Bildschirm oder die LCD-Beleuchtung ist aus. Schalten Sie den Transmitter ein. Stellen Sie sicher, dass die Batterien richtig eingelegt wurden. Ersetzen Sie die Batterien. Der Receiverbildschirm oder das Receiverlicht sind aus. Stellen Sie sicher, dass der Netzadapter mit der Steckdose verbunden ist und mit Strom versorgt wird. Der Receiver ist eingeschaltet und die RF-Signalanzeige leuchtet. Erhöhen Sie die Lautstärke des Receivers. Überprüfen Sie die Kabelverbindungen des Receivers. Der Receiver ist an und kein RF-Signal wird angezeigt. Stellen Sie den Receiver in sicherer Entfernung zu metallischen Objekten auf. Überprüfen Sie, ob sich zwischen Receiver und Transmitter ein Hindernis bendet.10

Problem Mögliche Ursache Lösungsansatz Laute Geräusche oder Rauschen ist zu hören. Der Receiverbildschirm oder die Anzeigeleuchte zeigen „RF-Signal“ an. Entfernen Sie in der Nähe bendliche Störquellen. Ersetzen Sie die Batterien des Transmitters. Wenn Sie viele Sets zusammen verwenden, erhöhen Sie das Ar- beitsfrequenzintervall des Systems. Der Bildschirm oder die Betriebsanzeige blinken. Die Batterien sind leer, ersetzen Sie diese. Der Transmitter kann nicht eingeschaltet werden. Drücken Sie die Taste Ein/Aus und versuchen Sie, dass Gerät erneut zu starten. Ersetzen Sie die Batterien. Drücken Sie nach einigen Sekunden erneut die Taste Ein/ Aus.11

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet, 1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und 2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.12

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstohof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take- e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertsto- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen eizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.13

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Die vollständige Konformitätserklärung des Herstellers nden Sie unter folgendem Link: https://use.berlin/1003447315
