Duett Quartett Fix - Mikrofon Auna - Kostenlose Bedienungsanleitung

Marke	Auna
Modell	Duett Quartett Fix
Produkttyp	UHF drahtloses Mikrofonsystem
Übertragungsfrequenzen	823,70 / 825,30 / 827,70 / 831,00 MHz
Maximale Reichweite	50 m (unter optimalen Bedingungen)
Frequenzgang	100 Hz - 18 kHz (±3 dB)
Gesamtklirrfaktor	< 1 %
Signal-Rausch-Abstand	> 85 dB
Stromversorgung Empfänger	Netzadapter 230 V AC, 50 Hz / 13-15 V DC, 300-500 mA
Stromversorgung Mikrofone und Gürteltasche	2 Batterien 1,5 V AA (nicht enthalten)
Abmessungen Empfänger	215 x 170 x 50 mm
Abmessungen Mikrofone	250 x 50 mm (Durchmesser x Höhe)
Abmessungen Gürteltasche	100 x 65 x 30 mm
Audioausgänge	Klinke 6,3 mm (unsymmetrisch) und XLR stereo symmetrisch
Einstellungen	Lautstärke (Empfänger), Gain (Gürteltasche), STATE-Schalter (Mikrofon/Kopfhörer/Gitarre)
LED-Anzeigen	Stromversorgung, AF (Audio), RF (Signal), Batterie schwach
Verwendungszweck	Übertragung von gesprochener und gesungener Stimme
Installationstipps	Antennen in einem Winkel von 45° platzieren, Metalloberflächen vermeiden
Pflege	Mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden
Sicherheit	Nicht von unbeaufsichtigten Personen verwenden, außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile/Zubehör	AA-Batterien, Netzadapter (enthalten)

Häufig gestellte Fragen - Duett Quartett Fix Auna

Wie schalte ich das System ein?

Um das System einzuschalten, stellen Sie den Power-Schalter des Empfängers auf ON. Schalten Sie dann den Sender (Mikrofon oder Gürteltasche) mit dem POWER/MUTE-Schalter ein. Überprüfen Sie, ob die Betriebs-LED des Empfängers leuchtet.

Was tun, wenn kein Ton kommt?

Überprüfen Sie zunächst, ob der Sender eingeschaltet und die Batterien geladen sind. Stellen Sie sicher, dass die MUTE-Funktion nicht aktiviert ist. Erhöhen Sie die Lautstärke am Empfänger und überprüfen Sie die Audioverbindungen (Klinke oder XLR) zu Ihrem Mischpult. Wenn die RF-LED nicht leuchtet, stellen Sie sicher, dass die Frequenzen von Sender und Empfänger übereinstimmen.

Wie schließe ich ein Lavalier-Mikrofon an die Gürteltasche an?

Stecken Sie den Stecker des Lavalier-Mikrofons in den Audio-In-Eingang der Gürteltasche. Stellen Sie den STATE-Schalter auf die Position 'Mikrofon' (MIC) für eine geeignete Empfindlichkeit. Passen Sie ggf. den GAIN an, um Verzerrungen zu vermeiden.

Wie stelle ich die Empfindlichkeit der Gürteltasche ein?

Verwenden Sie den STATE-Schalter, um den entsprechenden Modus für Ihre Quelle (Mikrofon, Kopfhörer oder Gitarre) auszuwählen. Stellen Sie dann das GAIN-Potentiometer ein, um einen optimalen Pegel ohne Übersteuerung zu erhalten.

Was ist die maximale Reichweite des Systems?

Die maximale Reichweite beträgt ca. 50 Meter unter idealen Bedingungen (Sichtverbindung, ohne Metallhindernisse). Die Reichweite kann durch Wände, Metallstrukturen oder andere Störungen verringert werden.

Welche Batterien werden für Mikrofone und Gürteltasche verwendet?

Verwenden Sie 1,5 V AA-Batterien (Alkaline empfohlen). Setzen Sie sie unter Beachtung der Polarität ein. Wenn die rote LED für schwache Batterie leuchtet, ersetzen Sie die Batterien umgehend.

Wie vermeide ich Interferenzen?

Halten Sie den Empfänger von Störquellen fern (andere Sender, Stromkabel, Metallstrukturen). Platzieren Sie die Antennen des Empfängers in einem Winkel von 45°. Schalten Sie nicht verwendete Sender aus. Wenn tote Punkte auftreten, verschieben Sie den Empfänger.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch zur Reinigung der Oberflächen. Verwenden Sie keine chemischen oder scheuernden Mittel. Vermeiden Sie das Eindringen von Feuchtigkeit in die Anschlüsse.

Die rote LED am Sender leuchtet, was tun?

Die rote LED zeigt an, dass die Batterien schwach sind. Ersetzen Sie sie durch neue AA-Batterien. Wenn die LED bei neuen Batterien leuchtet, überprüfen Sie, ob sie richtig eingelegt sind.

Kann ich das System mit einer E-Gitarre verwenden?

Ja, schließen Sie Ihre E-Gitarre oder E-Bass über ein Klinkenkabel an den Audio-In-Eingang der Gürteltasche an. Stellen Sie den STATE-Schalter auf die Position 'Gitarre' (GUITAR) und passen Sie den GAIN für einen angemessenen Pegel an.

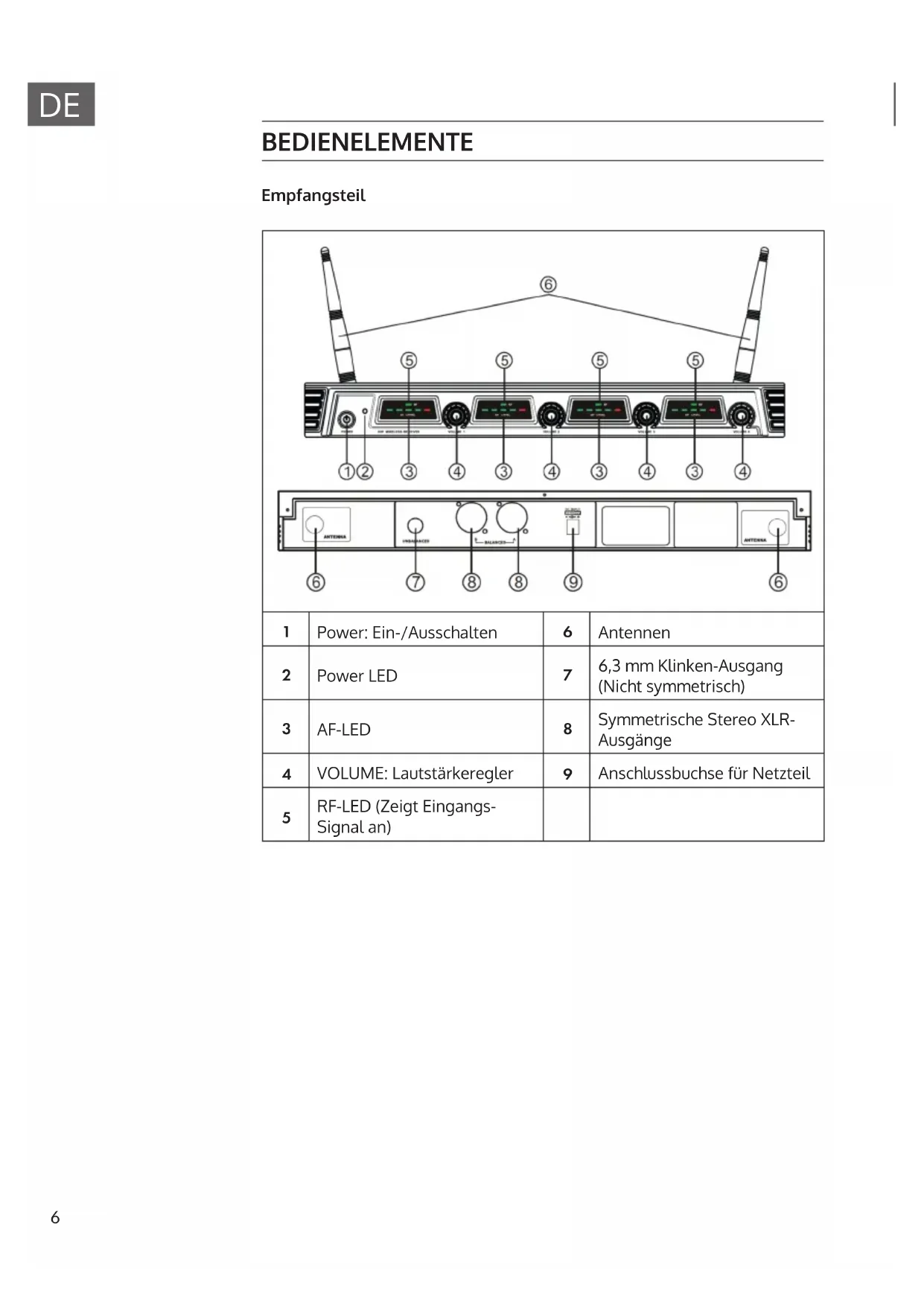

BEDIENUNGSANLEITUNG Duett Quartett Fix Auna

6
1	Power: Ein-/Ausschalten	6	Antennen
2	Power LED	7	6,3 mm Klinken-Ausgang (Nicht symmetrisch)
3	AF-LED	8	Symmetrische Stereo XLR-Ausgänge
4	VOLUME: Lautstärkeregler	9	Anschlussbuchse für Netzteil
5	RF-LED (Zeigt Eingangs-Signal an)

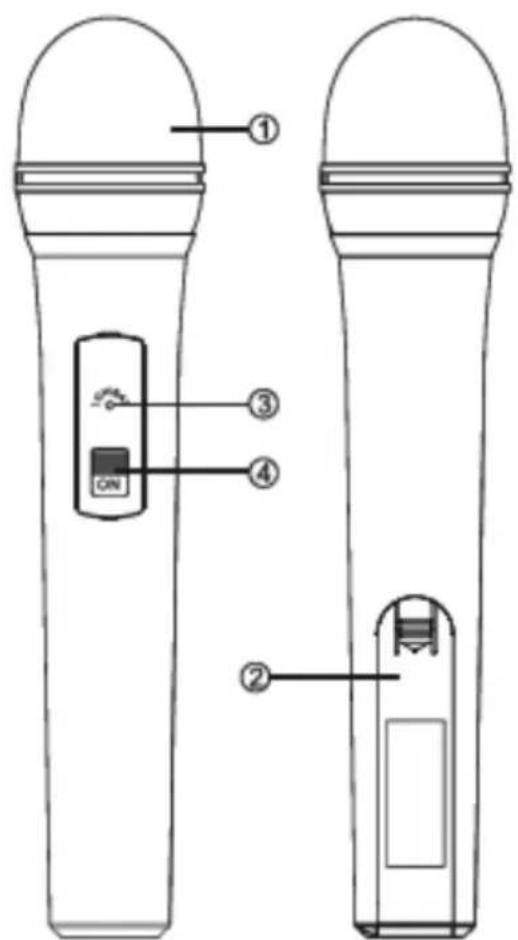

1	Mikrofonkorb: Schützt die Kapsel und reduziert Popp- und Atemgeräutsche
2	Batterie-Fach
3	Low-Battery-LED (leuchtet bei schwacher Batterie
4	Ein/Aus/Mute (=Stummschaltung)

Belt-Pack

1	POWER/MUTE (Ein-/Ausschalten/Stummschalten)
2	Antenne
3	Gürtel-Clip
4	Audio-In (geeignet für Lavallier- und Headset-Mikrofone und elektrische Instrumente)
5	LOW-BATT-LED: Zeigt schwache Batterie an
6	STATE-Schalter (umschalten zwischen Mikrofon-, Headset- oder E-Gitarren-Modus)
7	GAIN: Einstellen der Eingangs-Sensitivität

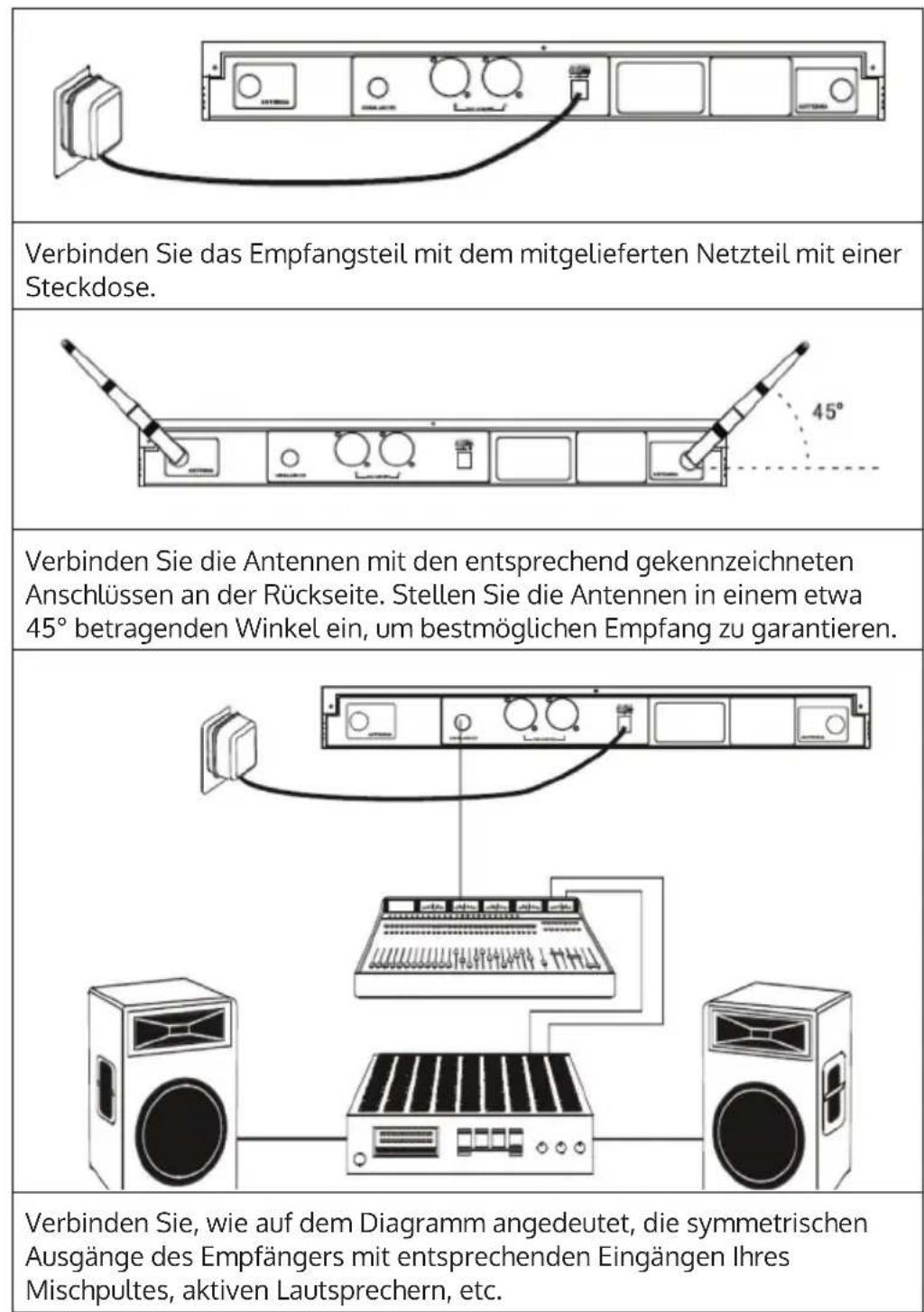

ANSCHLUSSE UND BATTERIEN

(a)

(b)

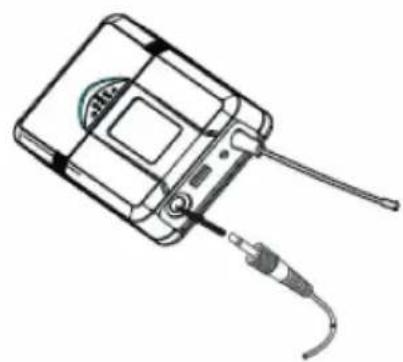

Verbinden Sie Headsets, Lavallier-Mikrofone oder E-Gitarren oder Basse mit dem Belt-Pack, wie auf der Abbildung zu sehen. Wirken Sie Lautstärke-Unterschieden entgegen, indem Sie mit dem STATE-Schalter die jeweils passende Eingangs-Empfindlichkeit einstehen.

Einlagen der Batterien

Achten Sie beim Einlagen der Batterien darauf, die Polarität einzuhalten (betrachten Sie dazu die Diagramme auf der Innenseite der Batterieflicher).

FEHLERBEHEBUNG

Problem Indikator Lösungsansatz
Kein Ton. Die Rote Sendern	er-LED leuchtet nicht.	Schalten Sie den Sender ein. Stellen Sie sichere, dass aufgeladenen Batterien richtig eingelegt sind.
	Die Sender-LED leuchtet.	Ist die Stummschaltung (MUTE) aktiviert?
	Die Empfänger-LEDs leuchten.	Drehen Sie die Lautstärke auf. Stellen Sie sichere, dass die Verbindung von den Audio-Outputs zu ihrer Mischpult o.Ä. Funktioniert.
	Die Sender-LEDs leuchten, die Empfänger-LEDs leuchten nicht.	Stellen Sie sichere, dass die Frenzen am Sender und Empfänger gleich eingestellt sind.
Die Signalstärke ist deutlich schwäch er als bei konventioneller Verkabelung / Verschiedene Gitarren sind unterschiedlich laut.	Die Empfänger-LEDs leuchten.	Kompensieren Sie das Problem mithilfe des GAIN-Reglers am Sender und dem Lautstärkeregler am Empfänger.
Ton kling zunehmend verzerrt.	Die Empfänger-LEDs leuchten.	Die Batterien sind leer. Wechseln Sie sie.
Interferenzen stären das Klangbild.	Die Signal-LEDs leuchten.	Machen Sie mögliche Störquellen (andere Sender, Stahlarmierungen) ausfindig. Schalten Sie nicht benöttigte Son aus. Markieren Sie „Dead Spots".

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden konnen, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektround Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampenitte über den Hausmüll, sofern Sie nicht das WEEE Symbol,tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufflache von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzter ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung größter als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zureckzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschärkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,)namlich „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100 cm² ) oder „Großgeräte" (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschrankt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in ihrer Höhe abgegeben werden: www.takee-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeråts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwahlen.
• Batterien können überall Dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien davon. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss geschichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusammen die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, «Pb« für Blei und «Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte können Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist these Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass these Produkt nicht im Hausmüll entsorgt werden damit. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung these Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihrm Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt,oridae die Batterien nicht im Hausmull entsorgt werden. Informieren Sie sich uber die ortlichen Bestimmungen zur Entsorgung von Batterien.Durch regelkonforme Entsorgung schutzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Berlin Brands Group UK Ltd PO Box#

1145

Oxford, OX19UW

United Kingdom

Die vollständige Konformitätserklarung des Herstellers fühden Sie unter folgendem Link: use.berlin/10026457
