Tipo de producto	Sistema de micrófono inalámbrico UHF
Marca	Auna
Modelo	UHF550 Quartett
Número de micrófonos	4 (2 micrófonos portátiles, 2 transmisores de bolsillo con micrófono de corbata y auricular)
Alimentación del receptor	Adaptador de corriente 120/230 V CA a 13-15 V CC, 1000 mA
Alimentación de los micrófonos	2 pilas AA por transmisor
Frecuencia de funcionamiento	UHF 823-832 MHz (frecuencia específica en etiqueta)
Alcance máximo	Aproximadamente 50 metros (depende de las condiciones locales)
Conectividad del receptor	Salidas XLR balanceada y Jack de 6,35 mm
Pantalla	Pantalla LCD en receptor y transmisores
Antena	Antena fija en el receptor, ajustable a 45°
Indicadores	Alimentación, nivel de audio (AF), recepción RF, nivel de pilas
Ajustes	Volumen, selección de canal (botones arriba/abajo)
Uso previsto	Transmisión inalámbrica de la voz (canto, habla) para eventos, espectáculos, conferencias
Entorno de uso	Solo interior
Accesorios incluidos	Adaptador de corriente, cables de audio, micrófonos de corbata, auriculares, cable de guitarra (según versión)
Mantenimiento	Limpiar con un paño seco, evitar la humedad y golpes
Seguridad	No abrir, usar solo con el adaptador suministrado, respetar polaridad de las pilas
Reciclaje	No desechar con la basura doméstica, depositar en un punto de recogida de RAEE

Preguntas frecuentes - UHF550 Quartett Auna

¿Cómo conectar el sistema Auna UHF550 Quartett?

Conecte el adaptador de corriente al receptor, luego a un enchufe de 120/230 V. Ajuste la antena a 45°. Conecte la salida de audio (XLR o Jack) a su amplificador o mezclador.

¿Qué pilas usar para los micrófonos?

Use pilas AA (se recomiendan alcalinas). Abra el compartimento, inserte las pilas respetando la polaridad (+/-) y cierre.

¿Cuál es el alcance del sistema?

El alcance es de aproximadamente 50 metros en condiciones óptimas (línea de visión, sin obstáculos metálicos). Puede variar según el entorno.

¿Cómo cambiar la frecuencia o el canal?

Use los botones Arriba/Abajo en el receptor o transmisor para seleccionar un canal. La pantalla LCD muestra la frecuencia y el canal.

¿Qué hacer en caso de interferencias o ruidos?

Verifique que las antenas estén desplegadas y orientadas a 45°. Aleje el receptor de superficies metálicas. Cambie de canal si es necesario.

¿Cómo conectar un micrófono de corbata o un auricular?

Conecte el micrófono de corbata o el auricular a la toma de audio del transmisor de bolsillo. Ajuste el selector de modo en L (corbata) o H (auricular).

¿Se puede conectar una guitarra al transmisor?

Sí, conecte el cable de guitarra suministrado al transmisor y ajuste el selector de modo en G (guitarra).

¿Cómo limpiar los micrófonos y el receptor?

Use un paño seco y suave. No use productos químicos. Proteja los micrófonos de la humedad y el polvo.

¿Cómo saber si las pilas están bajas?

Un indicador rojo se enciende en el transmisor cuando las pilas están bajas. Reemplácelas rápidamente para evitar pérdida de señal.

¿Qué hacer si el receptor no se enciende?

Verifique que el adaptador de corriente esté correctamente conectado y que el enchufe funcione. Asegúrese de que el interruptor de alimentación esté en la posición ON.

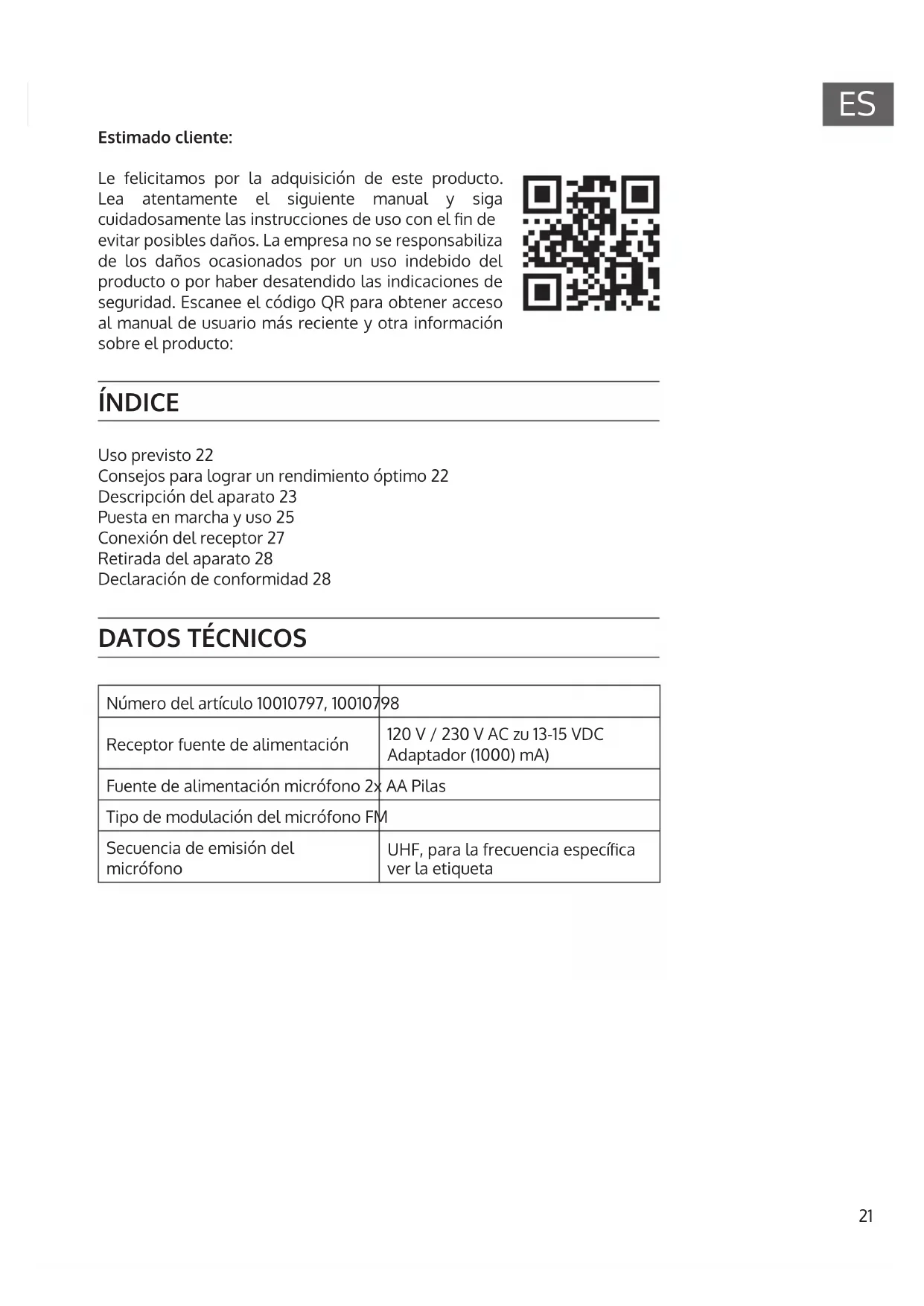

MANUAL DE USUARIO UHF550 Quartett Auna

Le felicitamos por la adquisión de este producto. Lea atentamente el siguientes manual y sigca cuidadosamente las instrucciones de uso con el fin de evaporar posibles daños. LaEmpresa no se responsabiliza de los daños occasionados por un uso indefinido del producto o por haber desatendido lasindicaciones de seguridad. Escanee el número QR para Obtener acces almanual de usuario más reciente y otra información sobre el producto:

INDICE

Uso previsto 22

Consejos para lograr un rendimiento optimo 22

Descripción del aparato 23

Puesta en marcha y uso 25

Conexión del receptor 27

Retirada del aparato 28

Declaración de conformidad 28

DATOS TÉCNICOS

Número del articulo 10010797, 100107	98
Receptor fuente de alimentación	120 V / 230 V AC zu 13-15 VDC Adaptador (1000) mA)
Fuente de alimentación micrófono 2x	AA Pilas
Tipo de modulación del micrófono FM
Secuencia de emisión del micrófono	UHF, para la Frequencia espécifica ver la etiqueta

USO PREVISTO

Este dispositivo se usa para transmitir.hlaba y canto. Estadestinado y solo peuteutilizarseparaeste fin.Solo pueedutilizarse de la manera descrita en este manual.

Este aparato no está destinado a ser utilizado por personas (incluidos los niños) con capacities físicas, sensoriales o mentalaes reduidas, o con falta de experiencia y/o conocimientos, a menos que Sean supervisas por una persona responsable de su seguridad y/o que hayan recibido instruciones de esta persona sobre como utiliser el aparato. Los niños deben ser supervisados para asegurar de que no juguen con el dispositivo.

El set de microfono incluye microfono con transmisor integrado inalámbrico a launidad de recepción. Los sistemas functionan dentro del aspectro de UHF (823 MHz - 832 MHz). El rango de transmisión es de aproximadamente 50 m y depende de las conditiones locales. Los dispositivos están diseñados para su uso en interiores.

CONSEJOS PARA LOGRAR UN RENDIMIENTO OPTIMO

• Asegúrese de que siempre pueda ver una de las antenas de recepción desde la posición de transmisión.
• Mantenga la distancia entre el transmisor y el receptor lo másURTAPABLE.
• Ajuste las antenas de recepcion en un ángulo de 45^ desde la vertical.
• Asegürese de que la antenna receptora no está cerca de superficies metálicas.
• Busque el indicator de pilas y cámbielas cuando se enciende la luz roja.
• Al utilizar el receptor con un equipo, asegúrese de que las antennas no se toquen o se crucen entre si.
• Antes de un uso o presentación, haga una prueba. Si notaalgún punto muerto, cambie la ubicación del receptor. Si los+puntos muertos permanecen, márquelos y evítelos.

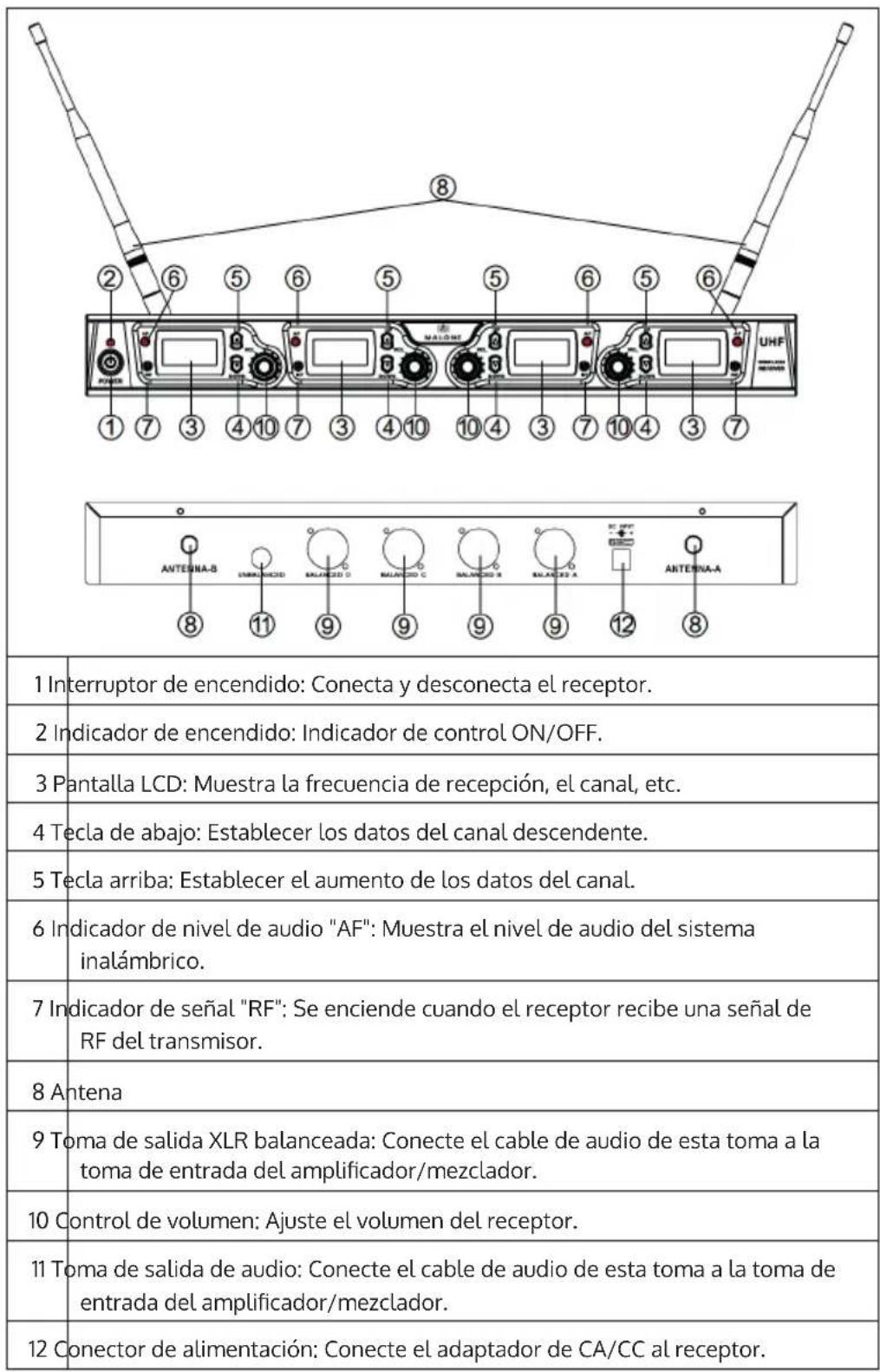

DESCRIPCION DEL APARATO

Micrófono de mano

1 Rejilla del micrófono: Protege el sensor yships a reducir el ruido del aliento y del viento.

2 Pantalla LCD: Muesra la Frequencia de recepción, el canal, etc.

3 Botón Abajo: Establecer los datos del canal descendiente.

4 Botón de arriba: Establecer el aumento de los datos del canales.

5 Interruptores de encendido y silenciador de audio.

6 Tapa de la batería: se abre para retirar la batería.

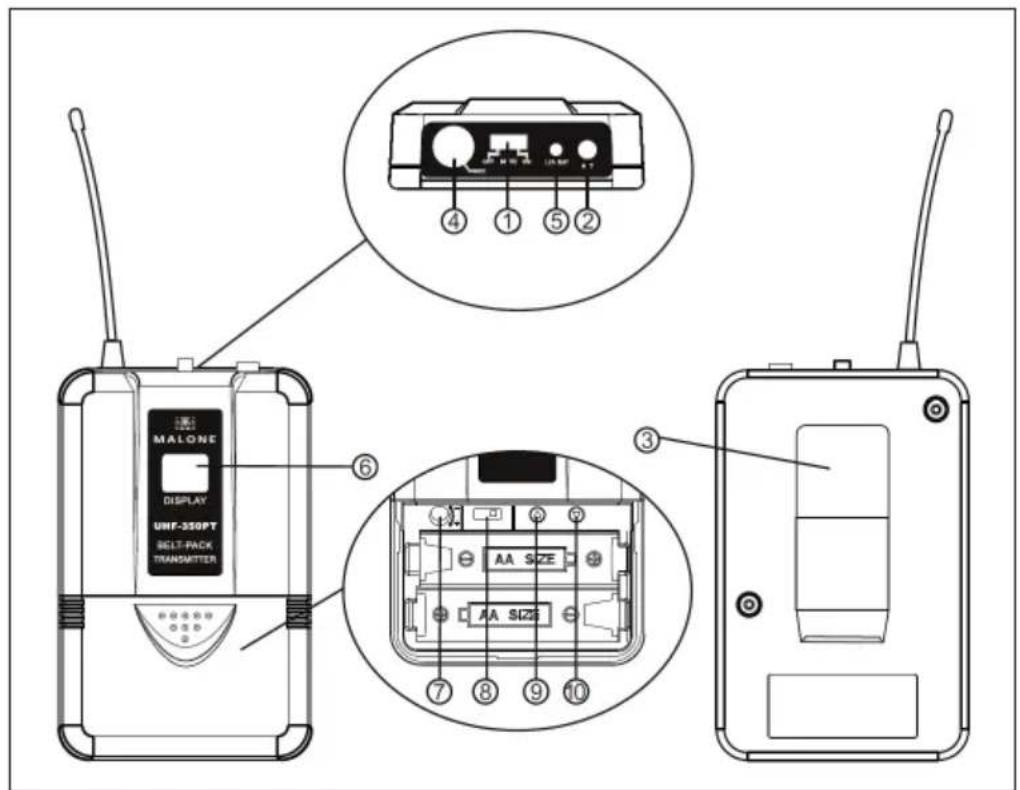

Micrófono de diadema

1 Interruptor de encendido y silenciador de audio.

2 Antena: Transmitte la seals de radiofrecuencia del transmisor.

3 Clip para el cinturón: Para fjar el transmisor a su cinturón.

4 Toma de entrada de audio: Adecuada para el sistema de solapa / sistemas de auriculares.

5 Indicador de la batería: La luz roja se enciende cuando la batería está baja y NEEDSITA ser reemplazada.

6 Pantalla LCD: Muestra la Frequencia de transmisión, el canal, etc.

7 Volumen de entrada: Para ajustar la ganancia de entrada de audio del transmisor.

8 Interruptor de modo. Cambia entre el funciona bajo el Sistema Lavalier (L) y el sistemas de auriculares (H).

9 Botón Arriba: Establece el aumento del datos del canal.

10 Botón Abajo: Establecer los datos del canal descendente.

PUESTA EN MARCHA Y USO

Colocar las pilas del microfono

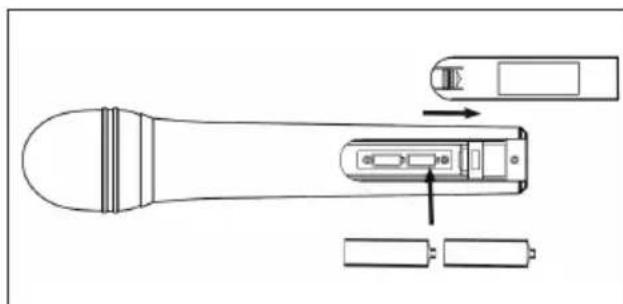

Colocacion de las pilas en el microfono de mano: Deslice la tapa del compartmento de las pilas para abrirlo e inserte las pilas suministradas en el compartmento, fijese en la polaridad. Cierre la tapa de la bateria de nuevo.

Colocacion de las pilas en el microfono de mano: Deslice la tapa del compartmento de las pilas para abrirlo e inserte las pilas suministradas en el compartmento, fjese en la polaridad. Cierre la tapa de la bateria de nuevo.

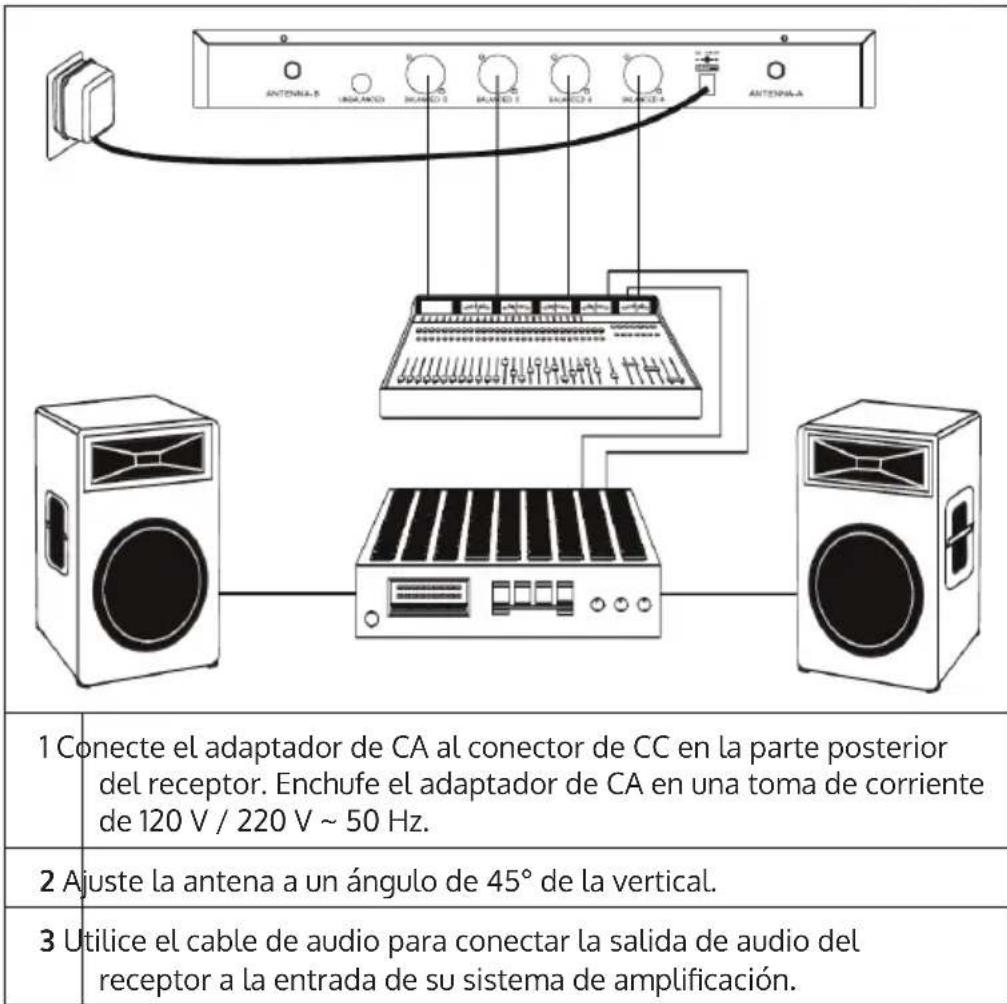

Sistema de connexion

CONEXION DEL RECEPTOR

Conexión del microfono de solapa

Conecte el enchufe del microfono de solapa suministrado a la toma de conexión del(transmisor como se muestra a continuación).Ajuste el mode de configuracion del systema de solapa (L) en el transmisor.

Conexión del microfono de diadema

Conecte el enchufe del auricular suministrado a la toma de conexión del(transmisor como se muestra a continuación).Ajuste el modo defuncioncimiento de los auriculares (H) en el transmisor.

Conexión con cable de guitarra

Enchufe el cable de guitarra suministrado en el conector de guitarra del(transmisor y el othero conector en la guitarra (como se muestra a continuacion),ajuste el mode de guitarra (G) en el transmisor.

Si en su País existe una disposicion legal relativa a la eliminacion de aparatos electricos y electronicos, este-symbolo estampafo en el producto o en el embalaje advierte que no debe eliminarse como residuo domestico. En lugar dearlo, debe depositarse en un punto de recogida de reciclaje de aparatos electricos y electronicos. Una gestion adecuada de这些residuospreviene consecuencias potencialmente negativas para el medio ambiente y la salute delaspersonas.Puede consultar mas informacion sobre el reciclaje y la eliminacion de este producto contactando con su administracion local o con su service de recogida de residuos.

Este producto contiene baterias. Si en su País existe una disposicion legal relativa a la eliminacion de baterias, estas no deben eliminarse como residuo domestico. Informese sobre la normativa vigente relacionada con la eliminacion de baterias. Una gestion adecuada de这些东西 residuos previene consecuencias potencialmente negativas para el medio ambiente y la salute de las personas.

DECLARACION DE CONFORMIDAD

CE UK CA

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.

Importador para Gran Bretaña:

Puededescendingarladeclaraciondeconformidadcompletedelfabricante enelsiguienteenlace:
