IAN 275087 - Projecteur LED Livarno Lux - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED
Marque	Livarno Lux
Modèle	LSL 10 A3 (IAN 275087)
Tension d'alimentation	220-240 V ~ 50/60 Hz
Puissance consommée	12,5 W (+/- 8%)
Puissance LED	9,6 W (+/- 8%)
Classe de protection	I (avec connexion de terre)
Indice de protection	IP65 (étanche aux projections d'eau)
Ampoule	Citizen LED
Flux lumineux	800 lm ±5%
Température de couleur	5000 K (blanc neutre)
Indice de rendu des couleurs (IRC)	80
Durée de vie de la LED	Environ 20 000 heures
Dimensions (avec étrier)	11,5 × 16 × 9,6 cm
Poids	Environ 495 g
Utilisation	Intérieur et extérieur
Contenu du coffret	Projecteur LED, accessoires de montage (2 vis, 2 chevilles), mode d'emploi
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Réparabilité	LED non remplaçable ; remplacer l'ensemble du projecteur en fin de vie
Garantie	3 ans
Fabricant	TARGA GmbH, Coesterweg 45, 59494 SOEST, Allemagne

FOIRE AUX QUESTIONS - IAN 275087 Livarno Lux

Quelle est la puissance de ce projecteur LED ?

Le projecteur LED Livarno Lux consomme 12,5 W (+/- 8%) au total, avec une puissance LED de 9,6 W (+/- 8%).

Puis-je utiliser ce projecteur à l'extérieur ?

Oui, ce projecteur possède un indice de protection IP65, ce qui le rend adapté à une utilisation en extérieur.

Comment installer ce projecteur ?

L'installation doit être effectuée par un électricien agréé. Utilisez l'étrier de montage comme gabarit, percez les trous, fixez l'étrier, puis raccordez le câble électrique (non fourni) à la barrette de connexion en respectant les codes de couleur (L pour phase, N pour neutre, terre jaune/vert).

La LED est-elle remplaçable ?

Non, la source lumineuse est intégrée et ne peut pas être remplacée. Lorsque la LED atteint sa durée de vie (environ 20 000 heures), il faut remplacer l'ensemble du projecteur.

Quelle est la durée de vie de la LED ?

La durée de vie de la LED Citizen est d'environ 20 000 heures, ce qui correspond à plusieurs années d'utilisation normale.

Ce projecteur est-il dimmable ?

La notice ne mentionne pas de fonction de variation d'intensité. Ce projecteur n'est probablement pas dimmable et doit être utilisé avec un interrupteur simple.

Quel type de câble électrique dois-je utiliser ?

Utilisez un câble électrique de type H05RN-F (câble caoutchouc) pour le raccordement au réseau domestique.

Que faire si la vitre de protection est fêlée ?

Si la vitre de protection est fêlée, elle doit être remplacée. N'utilisez pas le projecteur tant que la vitre n'est pas intacte, car cela pourrait compromettre l'étanchéité et la sécurité.

Comment nettoyer ce projecteur ?

Nettoyez le projecteur avec un chiffon doux et sec. Pour un encrassement important, utilisez un chiffon humide, mais assurez-vous qu'aucun liquide ne pénètre dans le boîtier. N'utilisez jamais de solvants ou de détergents agressifs.

Quelle est la température de couleur de ce projecteur ?

La température de couleur est d'environ 5000 K, ce qui correspond à un blanc neutre, idéal pour un éclairage fonctionnel.

MODE D'EMPLOI IAN 275087 Livarno Lux

Manuel d'utilisation et informations sur les services

NL BE

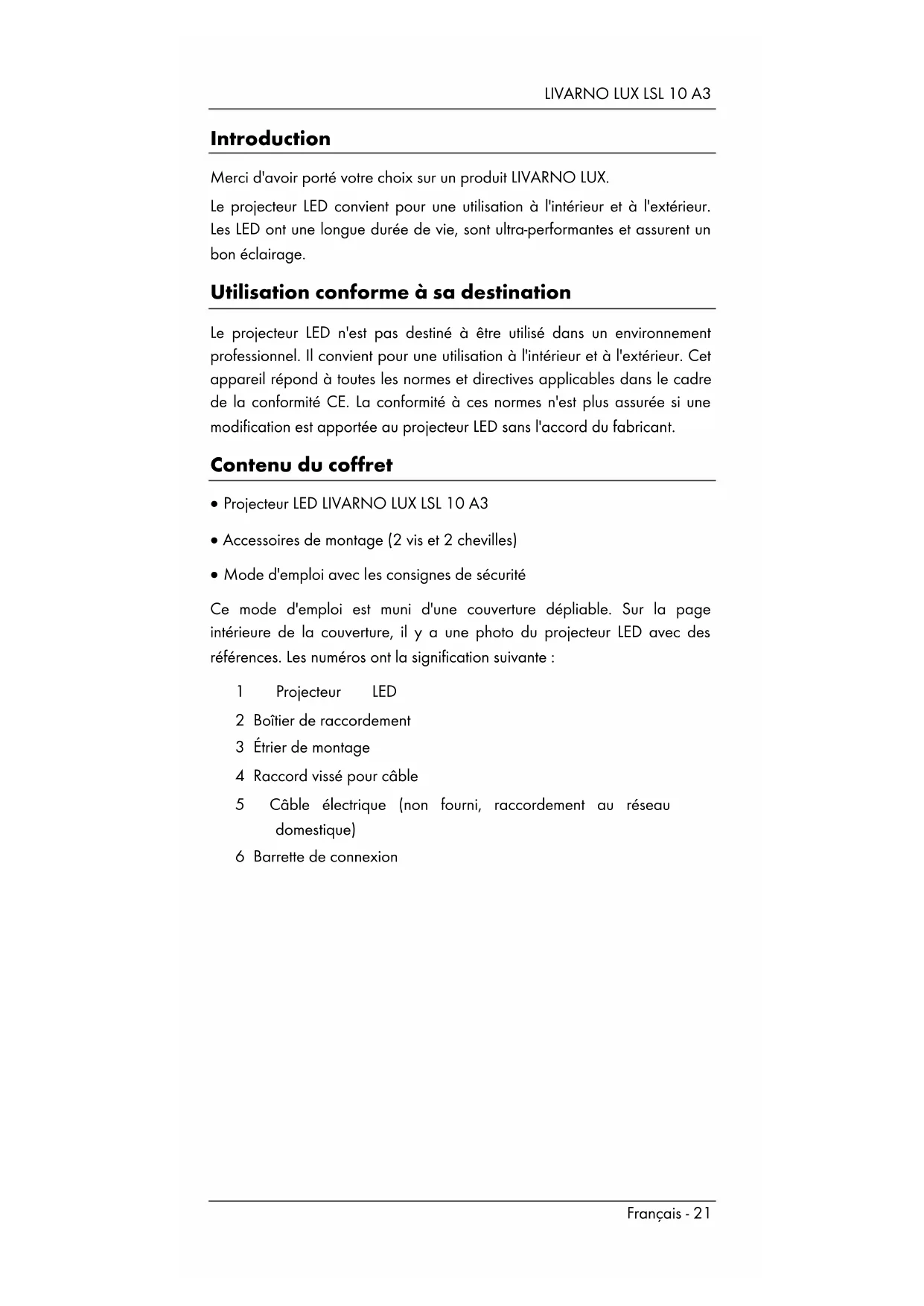

Introduction 21 Utilisation conforme à sa destination. 21 Contenu du coffret 21 Caractéristiques techniques 22 Consignes de sécurité 22 Droits d'auteur 25 Avant la mise en service 25 Montage 25 Mise en service 26 Maintenance/nettoyage 26 Maintenance. 26 Nettoyage 27 Consignes sur l'environnement et sur l'élimination 27 Marquages de conformité 27 Remarques sur la garantie et en cas d'intervention technique. 28

Merci d'avoir porté votre choix sur un produit LIVARNO LUX.

Le projecteur LED convient pour une utilisation à l'intérieur et à l'extérieur. Les LED ont une longue durée de vie, sont ultra-performantes et assurent un bon éclairage.

Utilisation conforme à sa destination

Le projecteur LED n'est pas destiné à être utilisé dans un environnement professionnel. Il convient pour une utilisation à l'intérieur et à l'extérieur. Cet appareil répond à toutes les normes et directives applicables dans le cadre de la conformité CE. La conformité à ces normes n'est plus assurée si une modification est apportée au projecteur LED sans l'accord du fabricant.

Contenu du coffret

• Projecteur LED LIVARNO LUX LSL 10 A3
• Accessoires de montage (2 vis et 2 chevilles) Mode d'emploi avec les consignes de sécurité

Ce mode d'emploi est muni d'une couverture dépliable. Sur la page intérieure de la couverture, il y a une photo du projecteur LED avec des références. Les numéros ont la signification suivante:

1 Projecteur LED 2 Boiler de raccordement 3 Etrier de montage 4 Raccord visse pour câble 5 Câble électrique (non fourni, raccordement au réseau domestique) 6 Barrette de connexion

Caractéristiques techniques

Marque: LIVARNO LUX

Référence du modèle: LSL 10 A3

Tension de service: 220 - 240 V

~ 50/60 Hz

Puissance absorbée par la batterie

consommation du projecteur LED: 12,5 W (+/- 8%)

Puissance absorbée par la LED: 9,6 W (+/- 8%)

Classe de protection: I (avec connexion de terre)

Type de protection : IP65

Ampoule : Citizen LED

Flux lumineux total: 800 lm ±5% (avec vitre)

Température de couleur: env. 5000 K (blanc neutre)

Angle de projection de la LED: env.

Ra (indice de rendu des couleurs) : 80

Durée de vie de la LED: env. 20000 heures

Dimensions (I× h× p) : env. 11,5× 16× 9,6cm (avec l'etrier)

Poids:

env. 495 g

Sécurité contrôle :

Consignes de sécurité

Avant d'utiliser le projecteur LED pour la première fois, merci de lire attentivement les consignes ci-après et d'observer tous les avertissements, même si vous êtes familier avec la manipulation des appareils électroniques. Conservez soigneusement ce mode d'emploi pour pouvoir le consulter à l'avenir. Si vous vendez ou cédez cet appareil à une autre personne, veillez à lui remettre également ce mode d'emploi.

Si la vitre de protection est fêlée, elle doit être remplacée.

Le projecteur LED est doté d'une connexion de terre. Le conducteur de terre (jaune/vert) doit être branché sur la borne désignée.

AVERTISSEMENT! Ce symbole indique des remarques importantes portant sur l'utilisation en toute sécurité du projecteur LED et sur la protection de l'utilisateur.

DANGER! Ce symbole avertit de la présence d'une tension électrique dangereuse.

Les appareils électriques ne doivent pas être mis entre les mains des enfants. Ne laissez jamais des enfants utiliser des appareils électriques sans surveillance. Ils ne sont généralement pas conscients des risques encourus. Conservez également l'emballage hors de portée des enfants. Il représente un risque de suffocation.

Si vous décelez de la fumée, des bruits ou des odeurs inhabituels, éteignez immédiatement le projecteur LED. Si cela se produit, cessez immédiatement d'utiliser l'appareil et faites-le réviser par un service

technique agréée. N'inhalez en aucun cas la fumée provenant d'un incendie possible sur l'appareil. Cependant, si vous avez inhalé cette fumée, consultez un médecin. L'inhalation de fumée peut être dangereuse pour votre santé.

Le boîtier du projecteur LED ne doit pas être endommagé. Si le boîtier est endommagé, il y a risque d'électrocution. N'ouvrez jamais le boîtier du projecteur LED ; il ne contient aucune pièce sujette à l'entretien. Quand le boîtier est ouvert, il existe un risque d'électrocution. Aucun objet ne doit être suspendu au projecteur LED. Le boîtier n'est pas conçu pour supporter des charges. Cela risquerait d'endommager le projecteur LED. N'utilisez jamais d'instruments optiques, p. ex. une loupe, pour regarder directement dans le faisceau lumineux. Ceci peut entraîner des lésions oculaires. En cas de doute de lésions oculaires, consultez un médecin. ATTENTION : des tensions dangereuses peuvent être présentes dans la lampe et au niveau de la source lumineuse et peuvent représenter un grave danger pour les personnes.

Droits d'auteur

Le contenu de ce mode d'emploi est soumis aux droits d'auteur et n'est communiqué au lecteur qu'à titre d'informations. La copie et la reproduction des données et des informations sont interdites sans l'accord express et par écrit de l'auteur. Ceci s'applique également à l'utilisation commerciale des contenus et des données. Le texte et les figures sont conformes à l'état de la technique au moment de l'impression. Sous réserve de modifications.

Avant la mise en service

Retirez le projecteur LED et les accessoires de montage de l'emballage.

Vérifiez si le projecteur LED a été endommagé. En cas de dommages, le projecteur LED ne doit pas être mis en service.

Montage

Le montage doit être effectué uniquement par un électricien autorisé. Pendant le montage, le circuit électrique doit être coupé. Utilisez des outils appropriés pour le montage. Quand vous percez les trous, veillez à ne pas endommager les conduites ou les câbles présents dans le mur. Utilisez, par exemple, un câble électrique [5] portant la désignation H05RN-F.

• Dévissez l'étrier de montage [3] du projecteur LED [1].
• Utilisez l'étrier de montage [3] comme gabarit pour dessiner l'emplacement des deux trous extérieurs.
• Percez à présent les deux trous et fixez l'étrier de montage [3] au moyen des chevilles et des vis fournies.
• Ouvrez le boîtier de raccordement [2] en desserrant les quatre vis et en retirant le couvercle.
• Dévissez le raccord visse pour câble [4] et retirez le joint en caoutchouc.
• Ensuite, enfilez sur le câble électrique [5] l'écrou du raccord visse pour câble [4] puis le joint en caoutchouc avec le côté plat en premier.
• Faites passer le câble électrique [5] dans le raccord visse pour câble [4].
• Raccordez le câble électrique [5] à l'aide de la barrette de connexion [6]. Veillez à raccorder correctement les différents brins du câble électrique [5].

Brin	Symbole	Désignation
Noir ou marron L Phase
Bleu	N	Neutre
Jaune/vert	♣	Conducteur de terre

• À présent, vissez fermement le cable électrique [5] et le joint en caoutchouc sur le raccord visse pour cable [4].
• Refermez le boîtier de raccordement [2] en revisitant le couvercle avec les quatre vis précédemment retirées. Lorsque vous fermez le boîtier de raccordement [2], assurez-vous que le joint torique repose dans la rainure. Dans le cas contraire, la protection IP n'est pas garantie. Fixez maintenant le projecteur LED à l'étrier de montage [3]. Pour ce faire, utilisez les vis précédemment retirées, des rondelles-ressorts et des rondelles plates. Veillez à placer les rondelles-ressorts entre le projecteur LED [1] et l'étrier de montage [3]. Les rondelles plates doivent être placées entre la tête de vis et l'étrier de montage [3].

Mise en service

Après avoir effectué le montage du projecteur LED de la manière décrite ci-dessus, vous pouvez rétablir le courant. Vous pouvez à présent allumer et contrôler le projecteur LED à l'aide des interrupteurs d'éclairage associés de votre installation domestique.

Maintenance

L'ampoule du projecteur LED est une LED longue durée. Elle ne se remplace pas et n'a pas besoin d'être entretenue.

La source lumineuse de cette lampe ne peut pas être remplacée. Lorsque la source lumineuse a atteint sa durée de vie maximale, il faut remplacer la lampe entière.

Assurez-vous-qu'aucun-liquide-ne-pénètre-dans-le-boîtier.-risque-de-choc-électrique!

Pour nettoyer le projecteur LED, utilisez un chiffon sec et doux, et en aucun cas un solvant ou un détergent qui attaque les plastiques. En cas d'encrassement important, utilisez uniquement un chiffon humide.

Consignes sur l'environnement et sur l'élimination

Si le symbole d'une poubelle barrée est apposé sur un produit, cela signifie qu'il est soumis à la directive européenne 2012/19/EU. Tous les appareils électriques et électroniques doivent être éliminés séparément des ordures ménagères et remis aux points de collecte prévus par les autorités publiques. L'ampoule doit elle aussi être éliminée correctement.

L'appareil ne doit pas être jeté aux ordures ménagères. Contactez votre municipalité et l'entreprise de recyclage locale pour obtenir des informations sur les points de dépôt ou les dates de collecte.

Éliminez aussi l'emballage dans le respect de l'environnement. Les cartons peuvent être déposés dans des conteneurs de collecte de papier ou dans les déchetteries collectives pour être recyclés. Les films et les éléments en plastique livrés doivent être déposés auprès de votre centre de recyclage local afin d'être éliminés dans le respect de l'environnement.

Marquages de conformité

Cet appareil répond aux exigences essentielles et autres réglementations applicables de la directive CEM 2014/30/EU relative à la compatibilité électromagnétique, de la directive 2014/35/EU relative aux appareils à basse tension, de la directive 2009/125/EC relative aux exigences en matière d'écoconception et de la directive RoHS 2011/65/EU relative à la limitation d'utilisation de substances dangereuses dans les équipements électriques et électroniques.

Pour recevoir la déclaration de conformité UE complète, merci de nous envoyer un courriel à l'adresse suivante : [e-mail]

Garantie de TARGA gmbh

La garantie accordée sur ce produit est de trois ans à partir de la date d'achat. Merci de conserver le ticket de caisse d'origine comme preuve d'achat. Avant de mesurer votre produit en service, merci de lire la documentation jointe. Si un problème survient qui ne peut être résolu de cette manière, merci de vous adresser à notre assistance téléphonique. Pour toute demande, ayez la référence de l'article et si disponible, le numéro de série, à portée de main. S'il est impossible d'apporter une solution par téléphone, notre assistance téléphonique organisera une intervention technique en fonction de l'origine de la panne. Pendant la période de garantie, si un défaut matériel ou de fabrication est constaté, le produit sera soit réparé, soit remplacé, le choix restant à notre décision. La réparation ou le remplacement du produit ne prolonge pas d'autant la période de garantie. Les consommables comme les piles, les piles rechargeables et les ampoules sont exclus de la garantie.

Vos droits légaux à la garantie envers le vendeur ne sont ni affectés, ni limités par la présente garantie.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code civil.

Service

Téléphone: 01-70700853

E-Mail service: [e-mail]

Téléphone: 02-5887036

E-Mail service. [e-mail]

Téléphone: 02 02 04 223

E-Mail service. [e-mail]

Téléphone: 044-5510057

E-Mail service. [e-mail]

IAN: 275087

Fabricant

TARGA GmbH

Coesterweg 45

59494 SOEST

GERMANY
