Produkttyp	LED-Strahler
Marke	Livarno Lux
Modell	LSL 10 A3 (IAN 275087)
Versorgungsspannung	220-240 V ~ 50/60 Hz
Leistungsaufnahme	12,5 W (+/- 8%)
LED-Leistung	9,6 W (+/- 8%)
Schutzklasse	I (mit Erdungsanschluss)
Schutzart	IP65 (strahlwassergeschützt)
Leuchtmittel	Citizen LED
Lichtstrom	800 lm ±5%
Farbtemperatur	5000 K (neutralweiß)
Farbwiedergabeindex (CRI)	80
LED-Lebensdauer	Ca. 20.000 Stunden
Abmessungen (mit Bügel)	11,5 × 16 × 9,6 cm
Gewicht	Ca. 495 g
Verwendung	Innen- und Außenbereich
Lieferumfang	LED-Strahler, Montagezubehör (2 Schrauben, 2 Dübel), Bedienungsanleitung
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Reparierbarkeit	LED nicht austauschbar; am Ende der Lebensdauer den gesamten Strahler ersetzen
Garantie	3 Jahre
Hersteller	TARGA GmbH, Coesterweg 45, 59494 SOEST, Deutschland

Häufig gestellte Fragen - IAN 275087 Livarno Lux

Wie hoch ist die Leistung dieses LED-Strahlers?

Der LED-Strahler Livarno Lux hat eine Gesamtleistungsaufnahme von 12,5 W (+/- 8%) und eine LED-Leistung von 9,6 W (+/- 8%).

Kann ich diesen Strahler im Außenbereich verwenden?

Ja, dieser Strahler hat die Schutzart IP65, was ihn für den Außeneinsatz geeignet macht.

Wie wird dieser Strahler installiert?

Die Installation muss von einem zugelassenen Elektriker durchgeführt werden. Verwenden Sie den Montagebügel als Schablone, bohren Sie die Löcher, befestigen Sie den Bügel, und schließen Sie dann das Stromkabel (nicht im Lieferumfang) an die Klemmleiste an, wobei die Farbcodes (L für Phase, N für Neutralleiter, Erde gelb/grün) zu beachten sind.

Ist die LED austauschbar?

Nein, die Lichtquelle ist integriert und kann nicht ausgetauscht werden. Wenn die LED ihre Lebensdauer (ca. 20.000 Stunden) erreicht hat, muss der gesamte Strahler ersetzt werden.

Wie hoch ist die Lebensdauer der LED?

Die Lebensdauer der Citizen-LED beträgt ca. 20.000 Stunden, was mehreren Jahren normaler Nutzung entspricht.

Ist dieser Strahler dimmbar?

Die Anleitung erwähnt keine Dimmfunktion. Dieser Strahler ist wahrscheinlich nicht dimmbar und sollte mit einem einfachen Schalter verwendet werden.

Welches Stromkabel sollte ich verwenden?

Verwenden Sie ein Stromkabel vom Typ H05RN-F (Gummikabel) für den Anschluss an das Hausnetz.

Was tun, wenn das Schutzglas gesprungen ist?

Wenn das Schutzglas gesprungen ist, muss es ausgetauscht werden. Verwenden Sie den Strahler nicht, solange das Glas nicht intakt ist, da dies die Dichtigkeit und Sicherheit beeinträchtigen könnte.

Wie reinige ich diesen Strahler?

Reinigen Sie den Strahler mit einem weichen, trockenen Tuch. Bei starker Verschmutzung verwenden Sie ein feuchtes Tuch, achten Sie jedoch darauf, dass keine Flüssigkeit in das Gehäuse eindringt. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel.

Welche Farbtemperatur hat dieser Strahler?

Die Farbtemperatur beträgt ca. 5000 K, was neutralweiß entspricht und ideal für funktionelle Beleuchtung ist.

BEDIENUNGSANLEITUNG IAN 275087 Livarno Lux

Bedienungsanleitung und Serviceinformationen

GB

Stand der Informationen - Last Information Update

version des informations - Dcode revue versite Aktiomer en: r.hd1 poinilish inforiss

12/2015-Ident-No:LSL10A3122015-1

IAN 275087

IAN 275087

DE DE

Deutsch 2
English 11
Francais 20
Nederlands 29
Cesky 38

Inhalt

Einleitung 3
Bestimmungsgemäß Verwendung 3
Lieferumfang 3
Technische Daten 4
Sicherheitshinweise 4
Urheberrecht 7
Vorder Inbetriebnahme. 7
Montage 7
Inbetriebnahme 8
Wartung/Reinigung 8
Wartung. 8
Reinigung 9
Umwelthinweise und Entsorgungsangaben. 9
Konformitätsvermerke 9
Hinweise zu Garantie und Serviceabwicklung 10

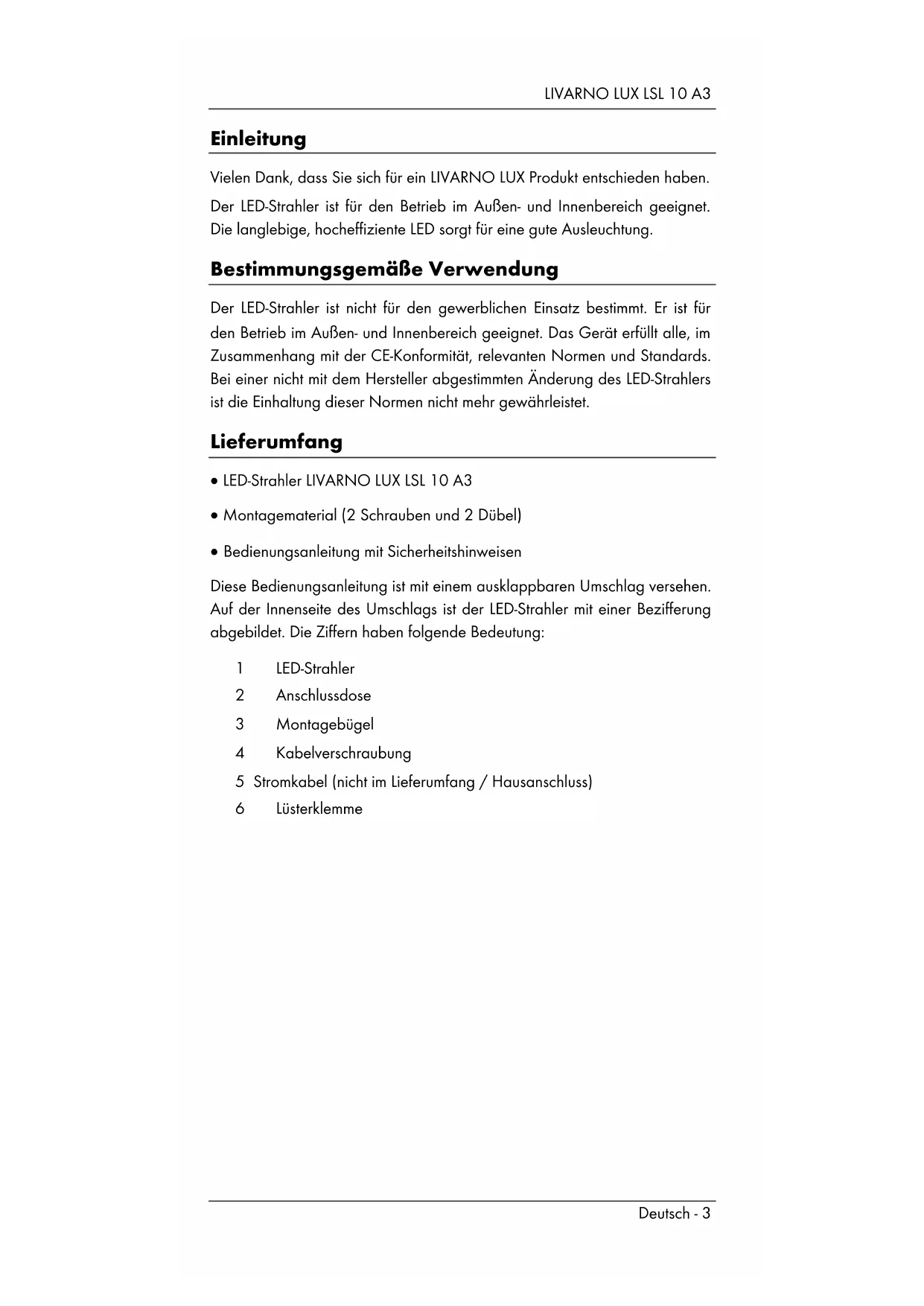

Einleitung

Vielen Dank, dass Sie sich für ein LIVARNO LUX Produkt entschieden haben. Der LED-Strahler ist für den Betrieb im Außen- und Innenbereich geeignet. Die langlebige, hocheffiziente LED sorgt für eine gute Ausleuchting.

Bestimmungsgemäß Verwendung

Der LED-Strahler ist nicht für den gewerblichen Einsatz bestimmt. Er ist für den Betrieb im Außen- und Innenbereich geeignet. Das Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des LED-Strahlers ist die Einhaltung dieser Normen nicht mehr gewährleistet.

Lieferumfang

LED-Strahler LIVARNO LUX LSL 10 A3
- Montagematerial (2 Schrauben und 2 Dubel)
Bedienungsanleitung mit Sicherheitshinweisen

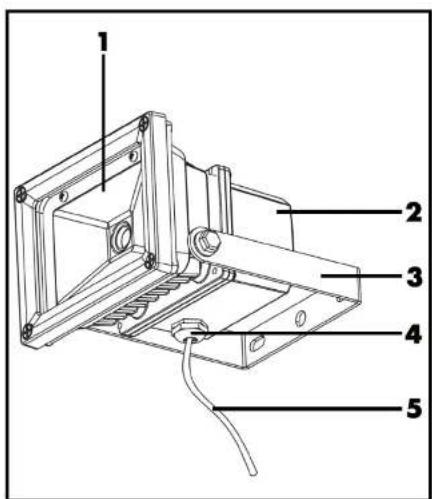

These Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist der LED-Strahler mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung:

1 LED-Strahler
2 Anschlussdose
3 Montagebügel
4 Kabelverschraubung
5 Stromkabel (nicht im Lieferumfang / Hausanschluss)
6 Lusterklemme

Technische Daten

Marke: LIVARNO			LUX
Modellbezeichnung: LSL 10 A3
Betriebsspannung: 220 - 240 V	~, 50/60 Hz
Leistungsaufnahme
komplettter Akku LED-Strahler: 12,5 W (+/- 8%)
Leistungsaufnahme LED: 9,6 W (+/- 8%)
Schutzklasse: I (mit Schutzleiteranschluss)
Schutzart: IP65
Leuchtmittel: Citizen			LED
Gesamtlichtstrom: 800 lm +/-5% (mit Abdeckung)
Farbtemperatur: ca. 5000 K (Neutralweiß)
LED-Abstrahlwinkel: ca. 120°
Ra (Farbwiedergabeindex): 80
LED Lebensdauer: ca. 20000 Stunden
Abmessungen (B × H × T): ca. 11,5 × 16 × 9,6 cm (mit Bügel)
Gewicht: ca. 495 g
Geprüfte Sicherheit: DEKRA

Sicherheitshinweise

Vor der ersten Verwendung des LED-Strahlers lesen Sieitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, handigen Sie unbedingt auch diese Bedienungsanleitung aus.

Jede zersprungene Schutzabdeckung ist zu ersetzen.

Der LED-Strahler hat einen Schutzleiteranschluss. Der Schutzleiter (gelb/grün) muss an die gekennzeichene Klemme angeschlossen werden.

WARNING! Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des LED-Strahlers und zum Schutz des Anwenders.

GEFAHR! Dieses Symbol warnt vor gefährlicher elektrischer Spannung!

Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

Falls Sie Rauchentwicklung, ungewöhnliche Gerausche oder Gerüche feststellen, schalten Sie den LED-Strahler dazu aus. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollten Sie davon Rauch eingeatmet

haben, suchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheitschädlich sein.

Das Gehäuse des LED-Strahlersarf nicht beschädigt werden. Bei beschädigtem GehäusebestehtGefahr durch einen elektrischen Schlag.
Öffnen Sie niemals das Gehäuse des LED-Strahlers, da dieser keine zu wartenden Teile enthalt. Bei geöffnetem Gehäuse besteht Gefahr durch einen elektrischen Schlag.
Es dürfen keine Gegenstände an den LED-Strahler gehängt werden. Das Gehäuse ist nicht zum Tragen von Lasten geeignet. Andernfalls konnte der LED-Strahler beschädigt werden.
Benutzen Sie keinesfalls optische Instrumente, wie zum Beispiel ein Vergroßerungsglas, um direkt in den Lichtstrahl zu schauen. Dies kann zu Augenschäden führen. Bei dem Verdacht auf Augenschädenuchen Sie einen Arzt auf.
Achtung: In der Leuchte und an der Lichtquelle konnen gefährliche elektrische Spannungen anstehen und eine akute Gefahr für Personen darstellen.

Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betriff auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.

VorderInbetriebnahme

Entnehmen Sie den LED-Strahler und das Montagematerial aus der Verpackung.

Prüfen Sie den LED-Strahler auf Beschädigungen. Bei Beschädigungen darf der LED-Strahler nicht im Betrieb genommen werden.

Montage

Die Montagearf nur von einer autorisierten Elektrofachkraft durchgefuhrt werden!
Der Stromkreis muss während der Montage abgeschaltein!
Verwenden Sie geeignetes Werkzeug zur Montage.
Achten Sie beim Bohren der Bohrlocher darauf, dass keine in der Wand liegenden Leitungen beschädigt werden.
Verwenden Sie zum Beispiel ein Stromkabel [5] mit der Bezeichnung H05RN-F.

• Losen Sie den Montagebügel [3] vom LED-Strahler [1].
• Nutzen Sie den Montagebügel [3] als Vorlage zum Anzeichnen der zwei äußerten Bohrlicher.

• Bohren Sie nun die zwei Bohrlicher und befestigen Sie den Montagebügel [3] mittels der mitgelieferten Dübel und Schrauben.

• Öffnen Sie die Anschlussdose [2], indem Sie die vier Schrauben losen und die Abdeckung abnehmen.

• Losen Sie die Kabelverschraubung [4] und entnehmen Sie die Gummidichtigung.
• Stecken Sie nun die Mutter der Kabelverschraubung [4] und dann die Gummidichtigung mit der flachen Seite zuerst auf das Stromkabel [5].
• Führn Sie das Stromkabel [5] durch die Kabelverschraubung [4].

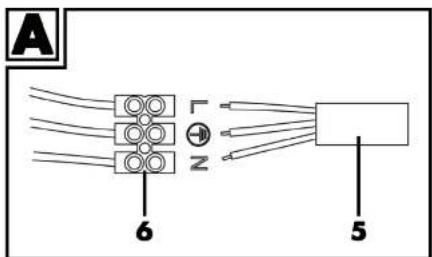

• Schlieben Sie das Stromkabel [5] mittels der Lüsterklemme [6] an. Achten Sie darauf, dass die einzelnen Adern des Stromkabels [5] korrekt angeschlossen werden.

Ader	Symbol	Bezeichnung
schwarz oder braun L Phase
blau	N	Neutral
gelb/grün		Schutzleiter

• Schrauben Sie nun das Stromkabel [5] mit der Gummidichtigung in der Kabelverschraubung [4] fest.
• Verschreiben Sie die Anschlussdose [2], indem Sie die Abdeckung mit den zuvor entfernten vier Schrauben wieder festschrauben. Achten Sie beim Verschreiben der Anschlussdose [2] darauf, dass der Dichtungsring in der Nut liegt. Anonsosten ist der IP-Schutz nicht gewährleistet.
• Befestigen Sie nun den LED-Strahler an dem Montagebügel [3]. Verwenden Sie dazu die zuvor entfernten Schrauben, Federringe und Unterlegscheiben. Achten Sie darauf, dass sich die Federringe zwischen LED-Strahler [1] und Montagebügel [3] befinden. Die Unterlegscheiben müssen zwischen Schraubenkopf und Montagebügel [3] liegen.

Inbetriebnahme

Nachdem Sie die Montage des LED-Strahlers wie zuvor beschrieben durchgeführt haben, können Sie den Stromkreis wieder eingehalten. Sie können den LED-Strahler nun über den entsprechenden Lichtschalter ihrer Hausinstallation ein- und ausschalten.

Wartung/Reinigung

Wartung

Das Leuchtmittel des LED-Strahlers besteht aus einer langlebigen LED. Diese ist nicht auswechselbar und muss nicht gewartet werden.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen.

Reinigung

Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse eindringen können. Es besteht die Gefahr eines elektrischen Schlages.

Verwenden Sie zur Reinigung des LED-Strahlers ein weiches, trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoff angreifen. Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.

Umwelthinweise und Entsorgungsangaben

Wenn these Symbol eines durchgebrachte ist, unterliegt these Product der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über damit staatlich vorgesehene Stellen entsorgt werden. Auch das Leuchtmittel muss ebenso fachgerecht entsorgt werden.

Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden. Informationen zu Sammelplatzzen oder Abholungsterminenethoden Sie über ihre Gemeindeverwaltung oder über ihr örtliches Entsorgungsunternehmen.

Führer Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen konnen bei Altpapiersammlungen oder an öffentlichen Sammelplatzzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Konformitätsvermerke

Dieses Gerät entspricht den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2014/30/EU, der Richtlinie für Niederspannungsgeräte 2014/35/EU, der ErP-Richtlinie 2009/125/EC sowie der RoHS Richtlinie 2011/65/EU.

Um die vollständige EU-Konformitätserklarung zu erhalten, senden Sie eine E-Mail an folgende E-Mailadresse:

[e-mail]

Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sie erhalten auf diesen Gerät 3 Jahre Garantie ab Kaufdatum.itte bewahren Sie den originen Kassenbon als Nachweis für den Kauf auf.itte lessen Sie vor Inbetriebnahme Ihres Produktes die beigeufige Dokumentation. Sollte esomal zu einem Problem kommt, welches auf diese Weise nicht gelöst werden kann, wenden Sie sichitte an unsere Hotline.itte halten Sie fur alle Anfragen die Artikelnummer bzw. wennvorhanden die Seriennummer bereit. Fur den Fall, dass eine Telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführrender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler - nach unserer Wahl - kostenlos repariert oder ersetzt. Mit Reparatur oder Austausch des Produktis beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen.

Ohre gesetzlichen Gewährleistungen gegenüber dem Verkauf bestehen...,
naben dieser Garantie und werden durch diese nicht eingeschränkt.

Service

Telefon: [phone]

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

IAN:275087

Hersteller

TARGA GmbH

Coesterweg 45

59494 SOEST

DEUTSCHLAND / GERMANY
