IAN 275087 - LED Schijnwerper Livarno Lux - Gratis gebruiksaanwijzing en handleiding

Type product	LED-projector
Merk	Livarno Lux
Model	LSL 10 A3 (IAN 275087)
Voedingsspanning	220-240 V ~ 50/60 Hz
Opgenomen vermogen	12,5 W (+/- 8%)
LED-vermogen	9,6 W (+/- 8%)
Beschermingsklasse	I (met aardaansluiting)
Beschermingsgraad	IP65 (waterdicht tegen opspattend water)
Lamp	Citizen LED
Lichtstroom	800 lm ±5%
Kleurtemperatuur	5000 K (neutraal wit)
Kleurweergave-index (CRI)	80
Levensduur van de LED	Ongeveer 20.000 uur
Afmetingen (met beugel)	11,5 × 16 × 9,6 cm
Gewicht	Ongeveer 495 g
Gebruik	Binnen en buiten
Inhoud van de doos	LED-projector, montage-accessoires (2 schroeven, 2 pluggen), gebruiksaanwijzing
Onderhoud	Reinig met een zachte, droge doek; gebruik geen oplosmiddelen
Repareerbaarheid	LED niet vervangbaar; vervang de gehele projector aan het einde van de levensduur
Garantie	3 jaar
Fabrikant	TARGA GmbH, Coesterweg 45, 59494 SOEST, Duitsland

Veelgestelde vragen - IAN 275087 Livarno Lux

Wat is het vermogen van deze LED-projector?

De LED-projector Livarno Lux verbruikt in totaal 12,5 W (+/- 8%), met een LED-vermogen van 9,6 W (+/- 8%).

Kan ik deze projector buitenshuis gebruiken?

Ja, deze projector heeft een beschermingsgraad IP65, waardoor hij geschikt is voor gebruik buitenshuis.

Hoe installeer ik deze projector?

De installatie moet worden uitgevoerd door een erkende elektricien. Gebruik de montagebeugel als sjabloon, boor de gaten, bevestig de beugel en sluit vervolgens de stroomkabel (niet meegeleverd) aan op de aansluitstrip met inachtneming van de kleurcodes (L voor fase, N voor nul, aarde geel/groen).

Is de LED vervangbaar?

Nee, de lichtbron is geïntegreerd en kan niet worden vervangen. Wanneer de LED zijn levensduur (ongeveer 20.000 uur) heeft bereikt, moet de gehele projector worden vervangen.

Wat is de levensduur van de LED?

De levensduur van de Citizen LED is ongeveer 20.000 uur, wat overeenkomt met meerdere jaren normaal gebruik.

Is deze projector dimbaar?

De handleiding vermeldt geen dimfunctie. Deze projector is waarschijnlijk niet dimbaar en moet worden gebruikt met een eenvoudige schakelaar.

Welk type stroomkabel moet ik gebruiken?

Gebruik een stroomkabel van het type H05RN-F (rubberkabel) voor de aansluiting op het huisnet.

Wat te doen als het beschermglas gebarsten is?

Als het beschermglas gebarsten is, moet het worden vervangen. Gebruik de projector niet zolang het glas niet intact is, omdat dit de waterdichtheid en veiligheid in gevaar kan brengen.

Hoe reinig ik deze projector?

Reinig de projector met een zachte, droge doek. Bij sterke vervuiling gebruik een vochtige doek, maar zorg ervoor dat er geen vloeistof in de behuizing komt. Gebruik nooit oplosmiddelen of agressieve schoonmaakmiddelen.

Wat is de kleurtemperatuur van deze projector?

De kleurtemperatuur is ongeveer 5000 K, wat overeenkomt met neutraal wit, ideaal voor functionele verlichting.

GEBRUIKSAANWIJZING IAN 275087 Livarno Lux

Gebruikershandleiding en service-informatie

C2

Veiligheidsaanwijzingen 31

Auteursrecht 34

Voor de ingebruikname 34

Montage 34

Ingebruikname 35

Onderhoud / Reiniging 35

Onderhoud 35

Reiniging 36

Milieurichtlijnen en afvoerbepalingen 36

Conformiteit 36

Service en garantie 37

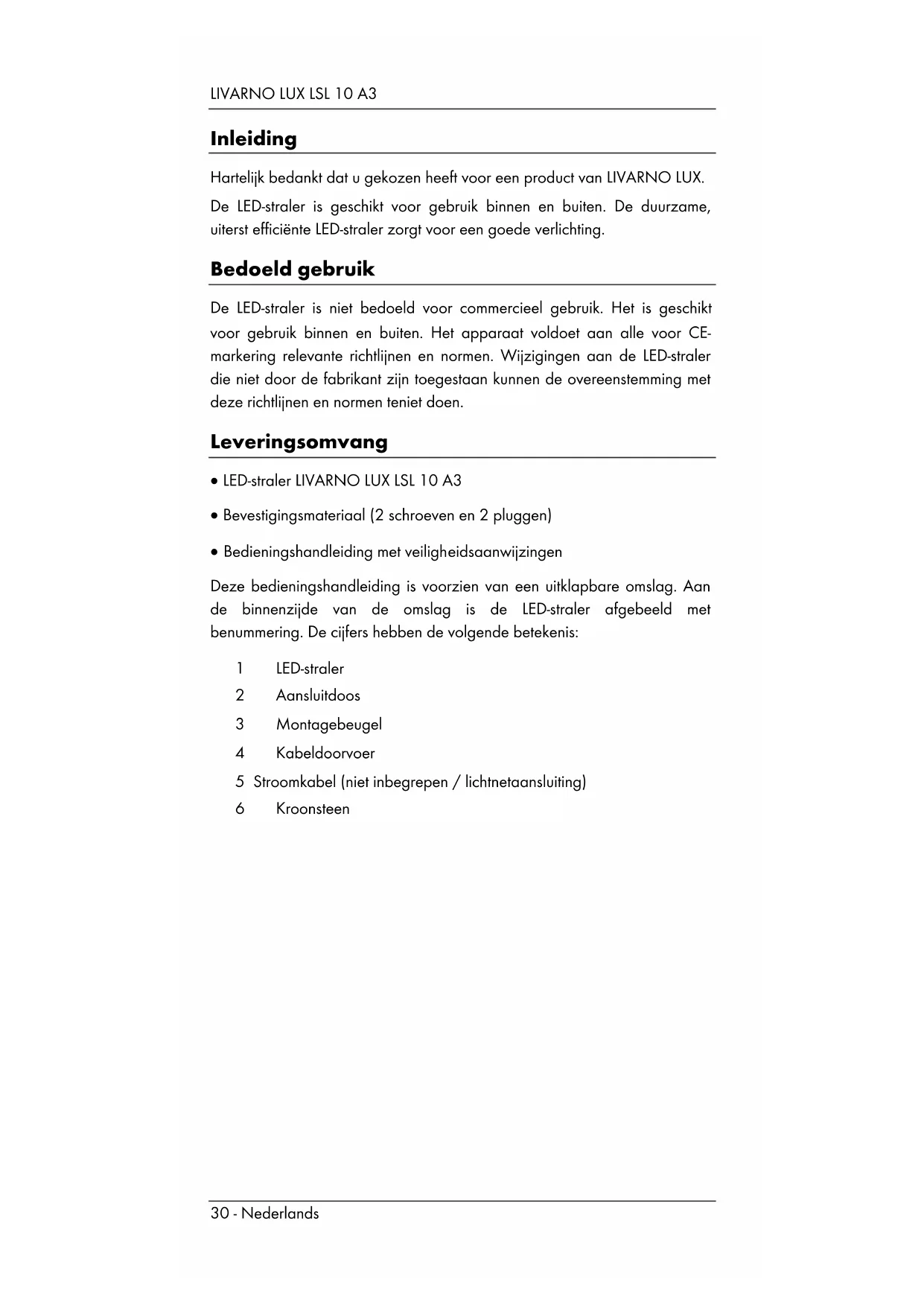

Inleiding

Hartelijk bedankt dat u gekozen heeft voor een product van LIVARNO LUX. De LED-straler is geschikt voor gebruik binnen en buiten. De duurzame, uiterst efficiente LED-straler zorgt voor een goede verlichting.

Bedoeld gebruik

De LED-straler is nicht bedoeld voor commercieel gebruik. Het is geschikt voor gebruik binnen en buiten. Het apparaat voldoet aan alle voor CE-markering relevante richtlijnen en normen. Wijzigingen aan de LED-straler die Niet door de fabrikant zich toegestaan+kunnen de overeenstemming met deze richtlijnen en normen teniet doen.

Leveringsomvang

LED-straler LIVARNO LUX LSL 10 A3
- Bevestigingsmaterial (2 schroeven en 2 pluggen)
Bedieningshandleiding met veiligheidsaanwijzingen

Deze bedieningshandleiding is voorzien van een uitrkapbare omslag. Aan de binnenzijde van de omslag is de LED-straler afgebeeld met benummering. De cijfers hebben de volgende betekenis:

1 LED-straler
2 Aansluitdoos
3 Montagebeugel
4 Kabeldoorvoer
5 Stroomkabel (niet inbegrepen / lichtnetaansluiting)
6 Kroonsteen

Technische gegevens

Merk: LIVARNO LUX

Model: LSL 10 A3

Bedrijffspanning: 220 - 240 V -, 50/60 Hz

Opgenomen vermogen

complete batterij LED-straler: 12,5 W (+/- 8%)

Opgenomen vermogen LED: 9,6 W (+/- 8%)

Veiligheidsklasse: I (met aarde-aansluting)

Beschermingstype: IP65

Lamp: Citizen LED

Totale Lichtstroom: 800lm + / - 5% (met afdekking)

Kleurtemperatuur: ca. 5000 K (neutraal wit)

LED-stralingshoek: ca. 120°

Ra (kleurweergave-index): 80

Levensduer LED: ca. 20.000 ur

Afmetingen b× h× d ca. 11,5x16x9,6cm (met beugel)

Gewicht: ca. 495 g

Veiligheidscontrole:

Veiligheidsaanwijzingen

Lees onderstaande aanwijzingen grondig door voordat u de LED-straler voor de eerste keer gebruikt en neem alle waarschuwingen in ache, zichs wanner u ervaren bent in de omgang met elektronische apparatuur. Bewaar deze handleiding goed om er ook later op terug te kuren vallen. Wanner u het apparaat verkoopt of doorgeeft, geef dan in ieder geval ook deze bedieningshandleiding erbij.

Een gebarsten venster in de beschemkap dient onmiddelijk te worden verrangen.

De LED-straler heeft een aarde-aansluiting. De aardleiding (geel/groen) dient aan de gemarkeerde klem te worden aangesloten.

WAARSCHUWING! Dit symbol duidt op belangrijke instructies voor een veilig gebruik van de LED-straler en ter bescherming van de gebruiker.

GEVAAR! Dit symbol waarschuwt voor gevaarlijke elektrische spanning!

Elektrische apparatuur behoort nicht in kinderhanden. Laat kinderen nooit zonder toezicht elektrische apparatuur gebruiken. Kinderen können eventuale gevaren nicht altijd just inschatten. Houd ook verpakkingsmaterial, met name plastic zakken, buiten bereik van kinderen. Er bestaat gevaar voor verstikking.

Als u merkt dat de LED-straler rook, geur of vreemde geluiden produeert, schakel deze dan onmiddelijkuit. In dit geval mag het apparaat nicht verder worden gebruikt en moet het worden nagekeken door een

bevoegd onderhoudstechnicus. Adem in geen geval rook in van een eventuele brand in het apparaat. Als u toch rook heeft ingeademd, raadpleeg dan onmiddelijk een arts. Het inademen van rook kan schadelijk zich voor de gezondheid.

De behuizing van de LED-straler mag nicht worden beschadigd. Bij een beschadigde behuizing bestaat er gevaar door een elektrische schok.
Open nooit de behuizing van de LEDstraler, waar zich erin geen door de gebruiker te onderhouden delen bevinden! Bij geopende behuizing bestaat er gevaar door een elektrische schok.
Er mogen geen voorwerpen aan de LED-straler worden gehangen. De behuizing is nicht geschikt voor het dragen van lasten. De LED-straler kan anders beschadigd raken.
Gebruik in geen geval optische instrumenten zoals een vergrootglas omrechtstreeks in de lichtbundel te kijken. Dit kan oogletsel veroorzaken. Meldt u zich bij vermoeden van oogletsel bij uw huisarts.
Let op: In de lamp en aan de lichtbron kuren gevaarlijke elektrische spanningen aanwezig zich die voor mensen een acuut gevaar vormen.

Auteursrecht

De inhoud van每次都 bedieningshandleiding is auteursrechtelijk beschermd en dient uitsluitend als bron van informatie voor de lezer. Het kopiernen of reproduceren van gegevens en informatie is verboden zonder uitdrukkelijke schriftelijke toestemming van de auteur. Dit geldt ook voor het commerciele gebruik van de inhoud en de gegevens. Tekst en afbeeldingen voldoen aan de stand der techniek op het moment van drukken. Wijzigingen voorbehonden.

Voor de ingebruikname

Neem de LED-straler en het bevestigingsmaterialuiit de verpakking.

Controleer de LED-straler op beschadigingen. Bij beschadigingen mag de LED-straler nicht in gebruik worden genomen.

Montage

De montage mag slechts door een erkend elektricien worden uitgevoerd!
De netstroom moet tijdens het monteren worden uitgeschakeld!
Gebruik voor de montage het juiste gereedschap.
Zorg ervoor dat er bij het boren van de gaten geen in de muur lopende leidingen worden beschadigd.
Gebruik bijvoorbeeld een stroomkabel [5] met de aanduiding H05RN-F.

• Verwijder de montagebeugel [3] van de LED-straler [1].
• Gebruik de montagebeugel [3] als sjabloon om de twee buitenste boorgaten af te tekenen.
• Boor nu de twee gaten en bevestig de montagebeugel [3] met behulp van de meegeleverde pluggen en schroeven.
• Open de aansluitdoos [2] door de vier schroeven los te draaien en de afdekking te verwijderen.

• Schroef de kabeldoorvoer [4] los en verwijder de rubberen afdichting.

• Steek nu de moer van de kabeldoorvoer [4] en dan de rubberen afdichting met de platte Kant eerst op de stroomkabel [5].

• Leid de stroomkabel [5] door de kabeldoorvoer [4].
• Sluit de stroomkabel [5] aan op de kroonsteen [6]. Zorg ervoor dat de individuele draden van de stroomkabel [5] correct worden aangesloten.

Draad	Symbol	Benaming
zwart of bruin L fase
blauw	N	nul
geel/groen	♣	aarde

• Schroef nu de stroomkabel [5] met de rubberen afdichting vast in de kabeldoorvoer [4].
• Maak de aansluitdoos [2] zich door de afdekking er met de vier eerder verwijderde schroeven waar op te bevestigen. Zorg er bij het sluiten van de aansluitdoos [2] voor dat de afdichtring in de moer ligt. Anders kan de IP-bescherming zich worden gegarandeerd.
• Bevestig nu de LED-straler aan de montagebeugel [3]. Gebruik waaroor de eerder verwijderde schroeven, borgingen en onderlegringen. Zorg ervoor dat de borgingen zich:tussen de LED-straler [1] en de montagebeugel [3] bevinden. De onderlegringen dieren:tussen de schroefkop en de montagebeugel [3] te liggen.

Ingebruikname

Nadat u de montage van de LED-straler zoals hierboven beschreiben heeft uitgevoerd, kut u het lichtnet werk inschakelen. U kut de LED-straler nu aan- en uitdoen via de desbeteffende Lichtschakelaar van uw elektrische huisinstallatie.

Onderhoud / Reiniging

Onderhoud

De LED-straler bevat een duurzame LED. Deze is nicht verrangbaar en hoeft nicht te worden onderhoden.

De Lichtbron van deze lamp kan nicht worden verrangen; wanner de Lichtbron het einde van zijn levensduur heeft bereikt, dient de hele lamp te worden verrangen.

Reiniging

Zorg ervoor dat er geen vloeistof in de behuizing terecht kankommen. Er bestaat gevaar door een elektrische schok.

Gebruik voor het reinigen van de LED-straler een zachte, droge doek en geen oplos- of reinigingsmiddelen die kunststof aantasten. Gebruik bij sterkere verruiling alleen een enigszins vochtige doek.

Milieurichtlijnen en afvoerbepalingen

Wanneer dit symbol van een doorgekruiste afvalcontainer op een product is aangebracht, valt het onder de Europese richtlijn 2012/19/EU. Alle elektrische en elektronische apparatuur moet, gescheiden van het huisvuil, via waarvoor aangewezen inzamelpunten worden afgevoerd. Ook de spaarlamp dient deugdelijk te worden afgevoerd.

Het apparaat mag Niet met het huisvuil of als grof vuil worden afgevoerd. Informatie over inzamelpunten of ophaaldagen is te verkrijgen bij uw gemeente of via uw lokale afvalverwerkingsbedrijf.

Voer ook de verpakking op een milieuvriendelijk manier af. Karton kan ter recycling worden verzameld als oud papier of gedeponeerd bij openbare inzamelpunten. Meegeleverde folie en plastic kan via uw gemeente worden ingezameld en milieuvriendelijk worden afgevoerd.

Conformiteit

Dit apparaat beantwoordt aan de essentièle eisen en overige relevante voorschriften van de EMC-richtlijn 2014/30/EU, de laagspanningsrichtlijn 2014/35/EU, de ErP-richtlijn 2009/125/EC en de RoHS-richtlijn 2011/65/EU.

Stuur om de volledige EG-conformiteitsverklaring te ontvangen een e-mail maar het volgende e-mailadres: [e-mail]

Service en garantie

Garantie van TARGA GmbH

U klijke op dit apparaat 3aar garantie vanaf de datum van aankoop. Gelieve de originele kassabon als bewijs van aankoop te bewaren. Lees voordat u het product in gebruik neemt de bijbehorende documentatie door. Mocht er een probleem optreden dat op deze manier nicht kan worden opgeloste, neem dan contact op met once hotline. Houdt u bij elke navraag het artikelnummer of indien beschikbaar het seriennummer bij de hand. In het geval dat een oplossing per telefoon Niet möglich is, za onze hotline er afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op andere wijze wordt opgeloste. Binnen de garantie wordt het product bij materiaal- of fabricagefouten - maar ons goeddunken - Gratis gerepareerd of verrangen. Met de reparatie of verranging van het product begint geen neue garantietermijn. Verbruiksmaterialiaal zoals batterijen, accu's en lampen vallen buiten de garantie.

Uw wettelijk rechten ten opzichte van de verkoper zichn van toepassing afzonderlijk van deze garantie en worden hierdoor nicht beperkt.

Service

Telefoon: 020-2621941

E-Mail:

[e-mail]

Telefoon: 02-5887036

E-Mail:

[e-mail]

Telefoon: 02 02 04 223

E-Mail:

[e-mail]

IAN:275087

Fabrikant

TARGA GmbH

Coesterweg 45

59494 SOEST

GERMANY
