TTM1 - Equipement DJ TASCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DJ pour lecteurs CD Tascam CD-X
Compatibilité platines	Technics SL-1200MK2/MK3, Numark TTX1, Vestax PDX-2000 (avec adaptateurs inclus)
Alimentation	Via l'unité CD-X (câble de connexion fourni)
Modes de fonctionnement	Mode platine et mode scratch (commutation par touche SCRATCH sur télécommande CD-X)
Fonctions principales	Détection direction et vitesse rotation platine, scratch sur CD, commandes transport, recherche plage, points CUE, démarrage instantané
Calibrage	Nécessaire après installation, conservé dans le CD-X, à refaire si réinstallation ou changement de lecteur
Connexion	Prise ACCESSORY à l'arrière du CD-X, connecteur orienté avec flèche vers le haut
Installation	Montage sur platine avec adaptateurs (T2, V, N) ou adhésif double face si non compatible ; réglage vertical et horizontal possible
Témoin LED	S'allume lors de la mise sous tension (interrupteur POWER)
Sécurité	Ne connecter qu'à un CD-X ; couper l'alimentation avant connexion ; relever le galet en position haute quand inutilisé
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité et les températures extrêmes
Pièces détachées et réparabilité	Adaptateurs de montage inclus ; réparation par un technicien qualifié ; aucune pièce détachée spécifiée

FOIRE AUX QUESTIONS - TTM1 TASCAM

Comment installer le Tascam TTM1 sur une platine Technics SL-1200MK2 ?

Fixez l'adaptateur T2 à l'orifice de montage T2, puis insérez le TT-M1 dans le porte-capot. Assurez-vous que le galet est horizontal et aligné avec le centre de la platine.

Comment calibrer le TTM1 ?

Après installation, mettez le CD-X sous tension, abaissez le galet sur la platine, allumez le TT-M1, faites tourner la platine à 33 tpm, puis maintenez la touche SHIFT enfoncée et appuyez sur ▶/III de la télécommande CD-X. Le calibrage dure 5 secondes.

Quels sont les modes de fonctionnement du TTM1 et comment basculer ?

Le TT-M1 a deux modes : mode platine (touche SCRATCH éteinte) et mode scratch (touche SCRATCH allumée). Pour basculer, appuyez sur la touche SCRATCH de la télécommande CD-X.

Quels modèles de platines sont compatibles avec le TTM1 ?

Les platines compatibles sont : Technics SL-1200MK2, SL-1200MK3, Numark TTX1 et Vestax PDX-2000, avec les adaptateurs fournis. Pour d'autres modèles, utilisez de l'adhésif double face.

Le TTM1 peut-il être utilisé avec un autre équipement que le CD-X ?

Non, le TT-M1 est spécialement conçu pour la gamme CD-X de Tascam. Ne le connectez à aucun autre équipement.

Comment connecter le TTM1 au CD-X ?

Éteignez le CD-X, branchez le câble du TT-M1 à la prise ACCESSORY à l'arrière du CD-X (une prise par lecteur). Orientez le connecteur avec la flèche vers le haut.

Que faire si la lecture scratch est trop lente ou trop rapide ?

Vérifiez que la commande de hauteur (pitch) de la platine tourne-disque est en position normale et que le TT-M1 a été calibré correctement.

Le TTM1 nécessite-t-il une pile ou une alimentation externe ?

Non, le TT-M1 est alimenté directement par l'unité CD-X via le câble de connexion. Aucune pile n'est nécessaire.

Puis-je utiliser le TTM1 avec deux CD-X en même temps ?

Oui, vous pouvez connecter un TT-M1 à chaque lecteur de CD du CD-X. Le calibrage doit être effectué séparément pour chaque lecteur.

Comment nettoyer et entretenir le TTM1 ?

Utilisez un chiffon sec et doux pour nettoyer l'appareil. Évitez l'humidité, les solvants et les températures extrêmes. Conservez-le dans un endroit sec.

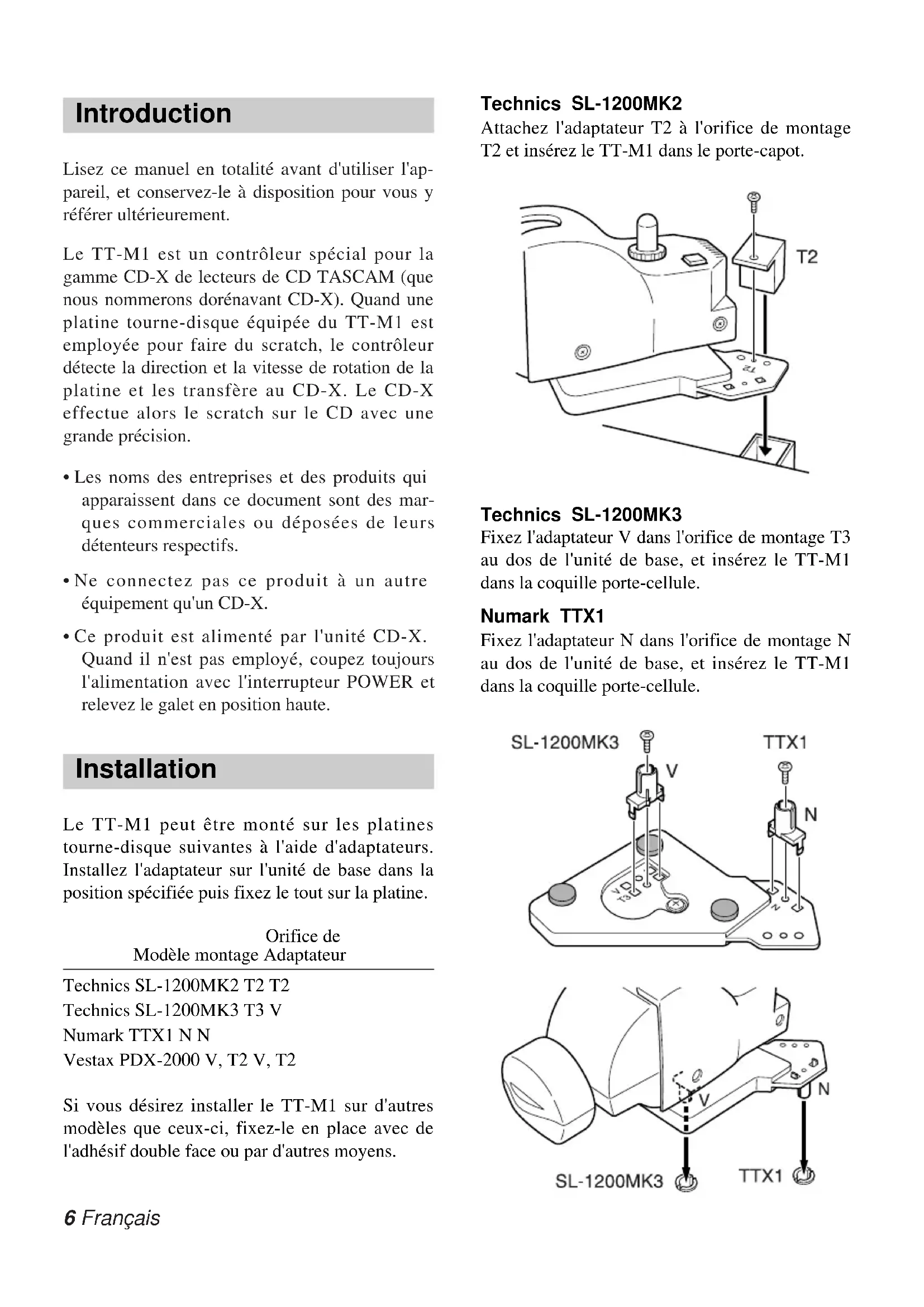

MODE D'EMPLOI TTM1 TASCAM

Lisez ce manuel en totalité avant d'utiliser l'appareil, et conservez-le à disposition pour vous y référer ultérieurement.

Le TT-M1 est un contrôleur spécial pour la gamme CD-X de lecteurs de CD TASCAM (que nous nommerons dorénavant CD-X). Quand une platine tourne-disque équipée du TT-M1 est employée pour faire du scratch, le contrôleur détecte la direction et la vitesse de rotation de la platine et les transfère au CD-X. Le CD-X effectue alors le scratch sur le CD avec une grande précision.

• Les noms des entreprises et des produits qui apparaissent dans ce document sont des marques commerciales ou déposées de leurs détenteurs respectifs.
• Ne connectez pas ce produit à un autre équipement qu'un CD-X.
• Ce produit est alimenté par l'unité CD-X. Quand il n'est pas employé, coupez toujours l'alimentation avec l'interrupteur POWER et relevez le galet en position haute.

Installation

Le TT-M1 peut être monté sur les platines tourne-disque suivantes à l'aide d'adaptateurs. Installez l'adaptateur sur l'unité de base dans la position spécifiée puis fixez le tout sur la platine.

Orifice de Modèle montage Adaptateur

Technics SL-1200MK2 T2 T2 Technics SL-1200MK3 T3 V Numark TTX1 N N Vestax PDX-2000 V, T2 V, T2

Si vous désirez installer le TT-M1 sur d'autres modèles que ceux-ci, fixez-le en place avec de l'adhésif double face ou par d'autres moyens.

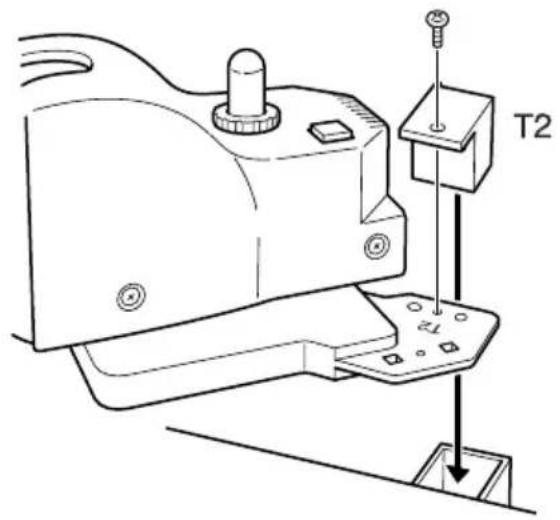

Technics SL-1200MK2

Attachez l'adaptateur T2 à l'orifice de montage T2 et insérez le TT-M1 dans le porte-capot.

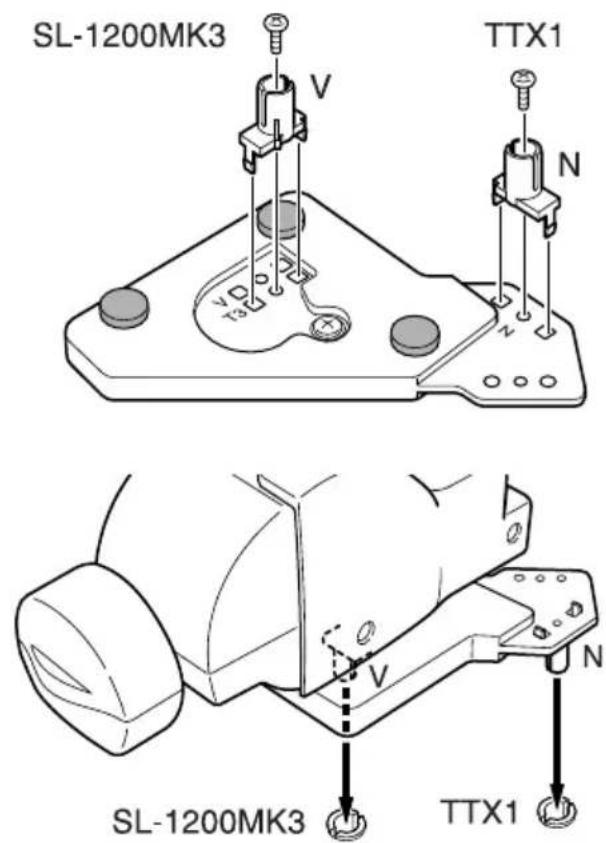

Fixez l'adaptateur V dans l'orifice de montage T3 au dos de l'unité de base, et insérez le TT-M1 dans la coquille porte-cellule.

Numark TTX1

Fixez l'adaptateur N dans l'orifice de montage N au dos de l'unité de base, et insérez le TT-M1 dans la coquille porte-cellule.

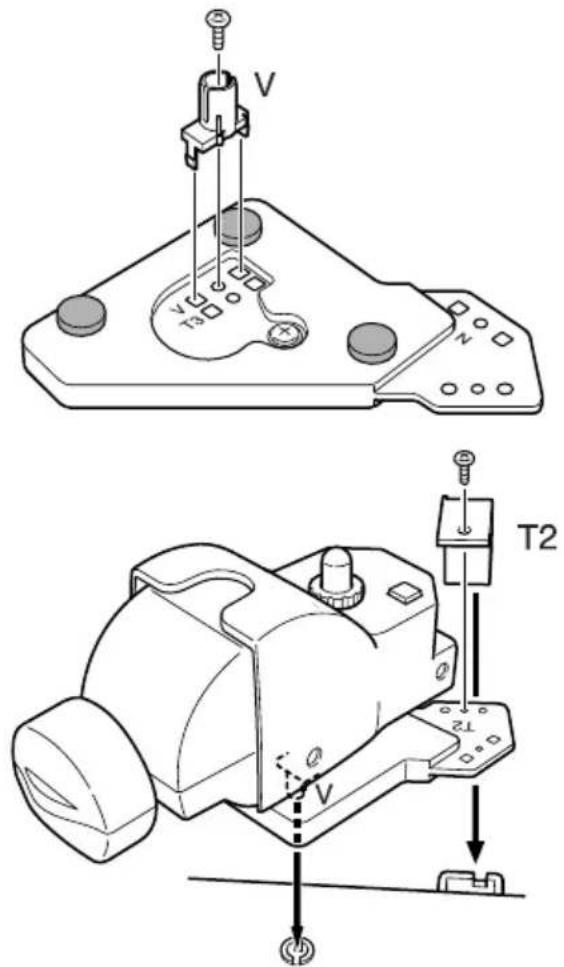

Vestax PDX-2000

Fixez l'adaptateur V à l'orifice de montage V au dos de l'unité de base, et l'adaptateur T2 à l'orifice de montage T2 en face supérieure. Installez le TT-M1 en insérant l'adaptateur V dans la coquille porte-cellule et en plaçant l'adaptateur T2 dans le porte-capot.

Réglez comme suit la position, verticale et horizontale, du TT-M1. Notez qu'il n'est pas nécessaire de placer un disque sur la platine:

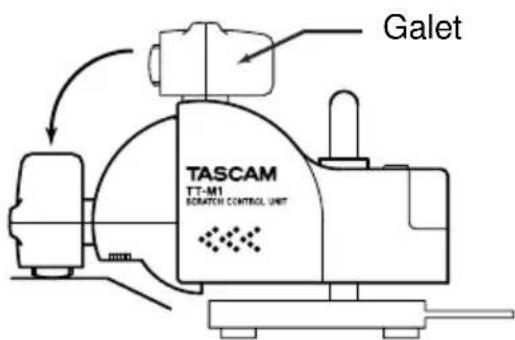

1 Baissez le galet sur la platine.

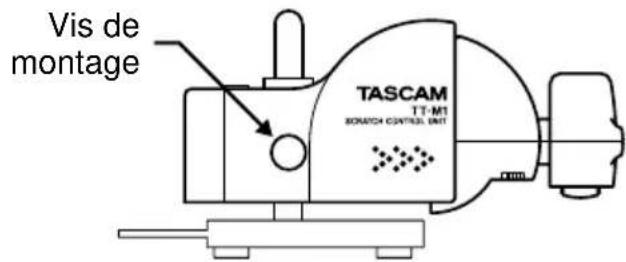

2 Désérrez la vis de montage.

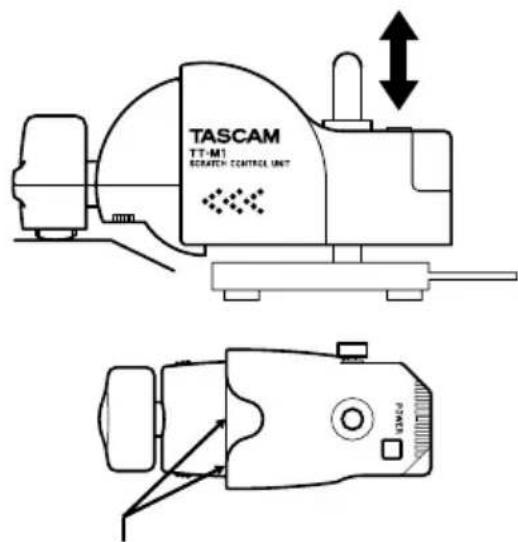

3 Ajustez la hauteur pour que le galet soit positionné horizontalement sur la platine.

Alignez ces lignes entre elles.

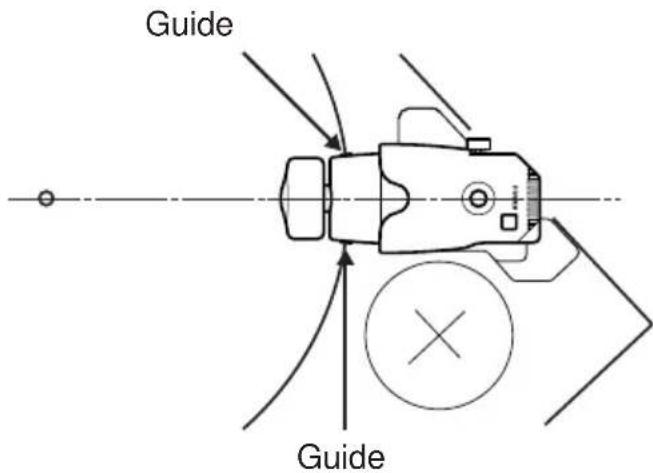

4 Déplacez le produit sur la gauche et la droite pour aligner l'axe du galet avec le centre de la platine. Utilisez les guides à la base du galet.

5 Quand le produit est correctement réglé, ser- rez la vis de montage.

Connexion

- Veillez à éteindre l'unité CD-X avant de connecter le TT-M1 au CD-X.

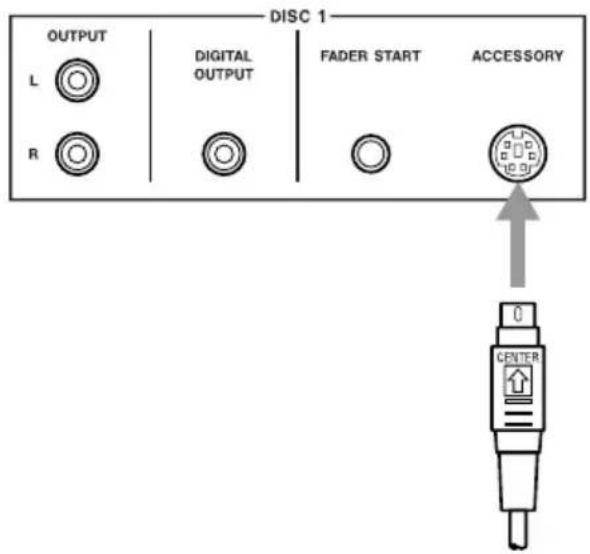

A l'arrière du CD-X, une prise ACCESSORY est destinée à chacun des deux lecteurs de CD. Connectez le câble du TT-M1 à la prise désirée. Orientez le connecteur du câble pour que la flèche soit du côté supérieur du connecteur.

Calibrage

Le TT-M1 doit être calibré pour détecter fidèlement la vitesse de rotation de la platine.

• Comme les résultats du calibrage sont conservés dans l'unité CD-X, le produit ne doit être calibré qu'une fois après son installation sur le lecteur. Toutefois, quand le produit est ré-installé, il doit de nouveau être calibré.
• Les résultats du calibrage sont enregistrés pour chaque lecteur de CD. Quand deux unités TT-M1 sont connectées au CD-X, effectuez le calibrage par lecteur. Le calibrage est aussi nécessaire quand un TT-M1 ayant été connecté à un lecteur est re-connecté à un autre lecteur.

1 Mettez le CD-X sous tension.

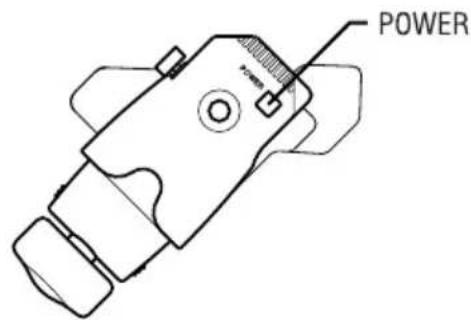

2 B aissez le galet du TT-M1 sur la platine et pressez le commutateur POWER.

- Il n'est pas nécessaire de placer un disque sur la platine.

La diode (témoin) s'allume et la télécommande du CD-X affiche:

3 Mettez la platine en route pour la faire tourner à 33 tpm.
4 Pressez la touche ▶/III sur la télécommande du CD-X tout en pressant et en gardant enfoncée la touche SHIFT.

Le calibrage commence et la télécommande affiche:

5 Le calibrage s'effectue en cinq secondes et l'affichage de la télécommande du CD-X est le suivant. L'affichage normal revient ensuite:

Le TT-M1 a deux modes de fonctionnement: le mode platine et le mode scratch.

Pour passer de l'un à l'autre, pressez la touche SCRATCH sur la télécommande du CD-X.

SCRATCH

Le TT-M1 est en mode platine quand la touche SCRATCH est éteinte et en mode scratch quand elle est allumée.

Mode platine (touche SCRATCH: éteinte)

Toutes les commandes de transport du CD-X se font sur le TT-M1 (platine tourne-disque). La recherche de plage, l'accès aux points CUE et CUE 1-3, et la fonction de démarrage instantané peuvent aussi être pilotés depuis la télécommande du CD-X.

Mode Scratch (touche SCRATCH: allumée)

En plus du pilotage en mode platine, les commandes de transport du CD-X sont accessibles par la télécommande du CD-X quand la platine est arrêtée.

Lecture ScratchModes de fonc

1 Mettez le CD-X sous tension et chargez un CD.

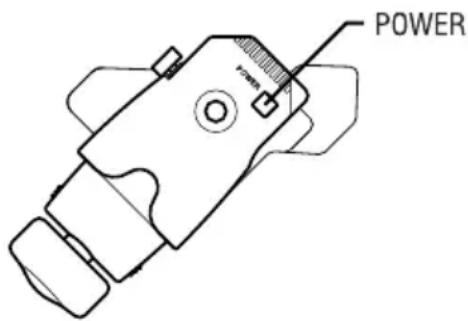

2 B aissez le galet du TT-M1 sur la platine et pressez le commutateur POWER.

- Il n'est pas nécessaire de placer un disque sur la platine.

La diode (témoin) s'allume et la télécommande du CD-X affiche:

3 Mettez la platine en route pour la faire tourner à 33 tpm.
4 Changez de mode de fonctionnement en pres- sant la touche SCRATCH sur la télécommande du CD-X.
5 Faites reproduire le morceau désiré sur le CD-X et effectuez le scratch sur la platine tourne-disque.
6 Pour stopper la lecture scratch, stoppez la lecture du CD et la rotation de la platine.

Si les CD sont lus trop lentement ou trop vite

• La commande de hauteur (pitch) de la platine tourne-disque est-elle en position normale?
  • Le TT-M1 a-t-il été calibré?
