XS4 - Equipement DJ TASCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Console DJ 2 voies
Marque / Modèle	Tascam XS4
Dimensions (L x H x P)	265 x 80 x 325 mm
Poids	3,6 kg
Alimentation	100-240 V CA, 50/60 Hz, 22 VA
Entrées micro	2 x XLR/TRS symétriques, niveau -50 à -30 dBV, impédance 1,5 kΩ
Entrées phono	2 x RCA non symétriques, niveau -45 dBV, impédance 50 kΩ
Entrées ligne	2 x RCA non symétriques, niveau -10 dBV, impédance 50 kΩ
Entrée externe	1 x RCA non symétrique, niveau 0 dBV, impédance 20 kΩ
Sorties master	1 x XLR symétrique (M1), 1 x RCA non symétrique (M2), niveau 0 dBV
Sortie enregistrement	1 x RCA non symétrique, niveau 0 dBV, impédance 10 kΩ
Sortie casque	Jack 6,35 mm, 230 mW sous 400 Ω
Égaliseur	2 bandes par voie (High: 6,5 kHz ±10 dB, Low: 200 Hz ±10 dB)
Faders PGM	Amovibles et remplaçables
Crossfader	Amovible, courbe sélectionnable, sens inversible
Monitoring casque	Sélection Master/Cue, balance CUE PGM1/PGM2
Réponse en fréquence (ligne)	10 Hz - 30 kHz, -1 dB
Rapport signal/bruit (ligne)	95 dB (pondération A)
Distorsion harmonique totale (ligne)	< 0,08 %
Nombre de pages du manuel	36 pages (FR)
Entretien	Débrancher avant nettoyage, utiliser un chiffon doux légèrement humide
Pièces détachées	Utiliser exclusivement des pièces approuvées par le constructeur
Réparabilité	Intervention par un technicien qualifié uniquement
Indice de protection	Ne pas exposer à l'eau ou à l'humidité

FOIRE AUX QUESTIONS - XS4 TASCAM

Comment brancher un micro sur la console Tascam XS4 ?

Branchez le micro sur l'entrée MIC INPUT (connecteur XLR/TRS symétrique). Réglez le niveau avec le bouton MIC LEVEL sur la face supérieure et le gain avec ADJ à l'arrière. Évitez la saturation en surveillant le bargraphe.

Quels types de sources puis-je brancher sur les entrées LINE ?

Les entrées LINE INPUTS (RCA) acceptent les sources à niveau ligne comme les lecteurs CD, platines cassette, DAT, MD ou tout appareil avec sortie ligne.

Comment régler l'égaliseur pour un son plus clair ?

Utilisez l'égaliseur 2 bandes par voie : HIGH (6,5 kHz) pour les aigus et LOW (200 Hz) pour les graves. Tournez les boutons dans le sens horaire pour augmenter, antihoraire pour réduire (plage ±10 dB).

Puis-je remplacer le crossfader moi-même ?

Oui, le CROSS FADER est amovible. Retirez le panneau des faders, dévissez le fader, débranchez la nappe, puis remplacez-le par un modèle identique. Suivez la procédure décrite dans le manuel.

Que faire si le son est saturé ou distordu ?

Vérifiez d'abord les réglages de gain TRIM pour chaque voie, ainsi que le niveau micro MIC LEVEL. Réduisez si les LED du bargraphe restent dans le rouge. Évitez de pousser l'égaliseur à fond.

Comment enregistrer un mixage avec la XS4 ?

Branchez un magnétophone sur les sorties REC OUTPUT (RCA). Le signal est pré-master, donc indépendant du volume master. Utilisez un câble RCA vers entrée de votre enregistreur.

Quel est le niveau de sortie nominal des sorties master ?

Le niveau nominal des sorties MASTER OUT 1 (XLR) et MASTER OUT 2 (RCA) est de 0 dBV. Il peut être porté à +6 dBV par un technicien qualifié en modifiant des cavaliers internes.

Comment nettoyer la console ?

Débranchez le cordon secteur. Utilisez un chiffon doux légèrement imbibé d'eau claire. N'utilisez jamais d'aérosols, de produits liquides ou de solvants. Évitez que du liquide pénètre à l'intérieur.

La console ne s'allume pas, que vérifier ?

Vérifiez le cordon d'alimentation et la prise secteur. Si le fusible interne (250 mA) est fondu, débranchez et remplacez-le par un fusible de même calibre. Si le problème persiste, contactez un réparateur agréé.

Où trouver le numéro de série de ma XS4 ?

Le numéro de série se trouve sur une étiquette située vers l'avant de la face inférieure de l'appareil. Notez-le pour la garantie ou toute assistance.

MODE D'EMPLOI XS4 TASCAM

Avertissement

Il s'agit d'un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées.

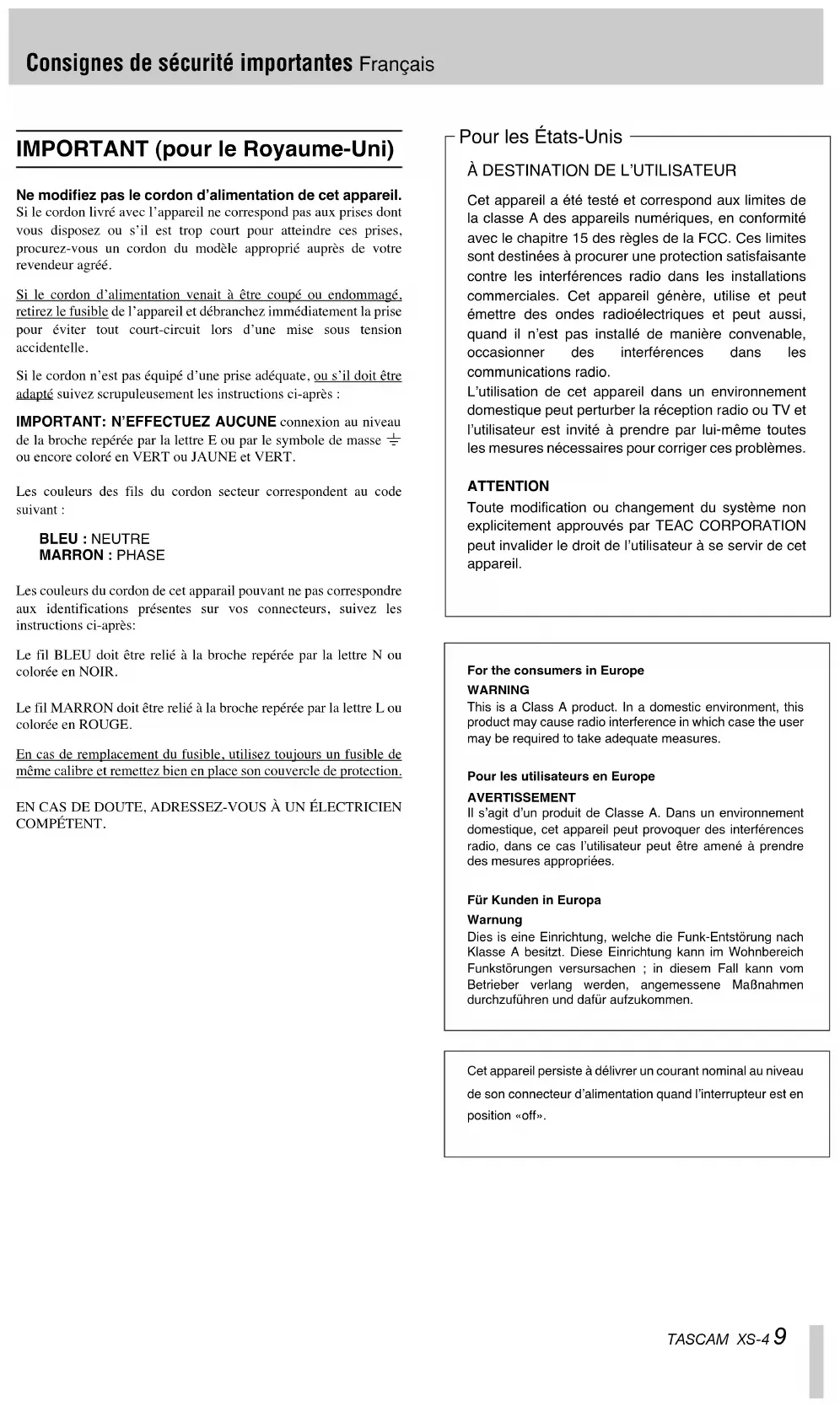

Important (pour le royaume-uni)

Ne modifiez pas le cordon d'alimentation de cet appareil. Si le cordon livré avec l'appareil ne correspond pas aux prises dont vous disposez ou s'il est trop court pour atteindre ces prises, procurez-vous un cordon du modèle approprié auprès de votre revendeur agréé.

Si le cordon d'alimentation venait à être coupé ou endommagé, retirez le fusible de l'appareil et débranchez immédiatement la prise pour éviter tout court-circuit lors d'une mise sous tension accidentelle.

Si le cordon n'est pas équipé d'une prise adéquate, ou s'il doit être adapté, suivez scrupuleusement les instructions ci-après :

IMPORTANT: N' EFFECTUEZ AUCUNE connexion au niveau de la broche repérée par la lettre E ou par le symbole de masse 12 ou encore coloré en VERT ou JAUNE et VERT.

Les couleurs des fils du cordon secteur correspondent au code suivant :

BLEU : NEUTRE

MARRON : PHASE

Les couleurs du cordon de cet appareil pouvant ne pas correspondre aux identifications présentes sur vos connecteurs, suivez les instructions ci-après:

Le fil BLEU doit être relié à la broche repérée par la lettre N ou colorée en NOIR.

Le fil MARRON doit être relié à la broche repérée par la lettre L ou colorée en ROUGE.

En cas de remplacement du fusible, utilisez toujours un fusible de même calibre et remettez bien en place son couvercle de protection.

EN CAS DE DOUTE, ADRESSEZ-VOUS À UN ÉLECTRICIEN COMPÉTENT.

Pour les États-Unis

Cet appareil a été testé et correspond aux limites de la classe A des appareils numériques, en conformité avec le chapitre 15 des règles de la FCC. Ces limites sont destinées à procurer une protection satisfaisante contre les interférences radio dans les installations commerciales. Cet appareil génère, utilise et peut émettre des ondes radioélectriques et peut aussi, quand il n'est pas installé de manière convenable, occasionner des interférences dans les communications radio.

L'utilisation de cet appareil dans un environnement domestique peut perturber la réception radio ou TV et l'utilisateur est invité à prendre par lui-même toutes les mesures nécessaires pour corriger ces problèmes.

Attention

Toute modification ou changement du système non explicitement approuvés par TEAC CORPORATION peut invalider le droit de l'utilisateur à se servir de cet appareil.

Avertissement

Il s'agit d'un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio, dans ce cas l'utilisateur peut être amené à prendre des mesures appropriées.

Cet appareil persiste à délivrer un courant nominal au niveau de son connecteur d'alimentation quand l'interrupteur est en position «off».

Avertissement :

• Lisez attentivement toutes ces instructions.
• Placez-les en lieu sûr pour pouvoir vous y référer ultérieurement.
• Tenez compte de tous les avertissements présents sur vos appareils.

1) Lisez les instructions — Toutes les instructions de sécurité et d'utilisation doivent avoir été lues avant de commencer à utiliser l'appareil. 2) Retenez les instructions — Elles doivent servir de référence permanente pour tout ce qui suit. 3) Tenez compte des avertissements — Tous les avertissements présents sur le produit ou dans les manuels doivent être pris en compte. 4) Suivez les instructions — Toutes les instructions d'utilisation et de mise en œuvre doivent être scrupuleusement suivies. 5) Nettoyage — Débranchez le cordon secteur avant tout nettoyage. N'utilisez ni aérosols ni produits liquides. Nettoyez votre appareil à l'aide d'un chiffon doux légèrement imbibé d'eau claire. 6) Accessoires — N'utilisez pas d'accessoires non recommandés par le constructeur et qui pourraient causer des accidents. 7) Eau et humidité — L'appareil ne doit pas être utilisé près de l'eau, par exemple près d'une baignoire, d'un évier, dans un sous-sol humide, près d'une piscine ou tout ce qui y ressemble de près ou de loin. 8) Supports et supports mobiles — N'installez pas l'appareil sur un support instable. Il pourrait tomber et blesser un adulte ou un enfant et se trouver détruit partiellement ou totalement. N'utilisez que des supports, stands, systèmes de montage recommandés par le constructeur ou vendus avec l'appareil. Le montage de l'appareil ne doit être fait qu'en suivant scrupuleusement les instructions du constructeur et doit n'utiliser que les composants recommandés par lui. 9) Un appareil fixé dans un rack mobile doit être manipulé avec précautions. Les arrêts brutaux, les poussées trop vigoureuses et les sols irréguliers peuvent faire basculer l'ensemble.

10) Ventilation — Les orifices présents sur l'appareil sont destinés à sa ventilation et à son bon fonctionnement, en empêchant toute surchauffe. Ces orifices ne doivent pas être obturés ou bloqués et l'appareil ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d'air disponible aux entrées de ventilation. 11) Alimentation — L'appareil ne doit être relié qu'à une source électrique du type décrit dans le mode d'emploi ou sérigraphié sur le produit. Si vous n'êtes pas sûr du type de courant dont vous disposez, adressez-vous à un électricien ou à votre revendeur avant toute mise sous tension. Pour les produits destinés à fonctionner sur piles ou sur d'autres types de source électrique, reportez-vous au mode d'emploi de l'appareil. 12) Mise à la terre ou à la masse et polarisation — Ce produit peut être équipé d'une prise polarisée (une broche plus large que l'autre). Ce type de prise ne peut se brancher que dans un seul sens et il s'agit d'une mesure de sécurité. Si vous ne pouvez pas insérer votre prise, tentez de la retourner dans l'autre sens. Si vous n'y arrivez dans aucun sens, adressez-vous à votre électricien pour faire poser une prise du modèle adapté. Ne supprimez en aucun cas la fonction de sécurité des prises polarisées. 13) Protection des câbles d'alimentation — Le cheminement des câbles d'alimentation doit être prévu de telle sorte qu'ils ne puissent pas être piétinés, pincés, coincés par d'autres appareils posés dessus, et une attention toute particulière doit être accordée à l'adéquation des prises et à la liaison du cordon avec l'appareil. 14) Mise à la terre d'une antenne extérieure — Si une antenne extérieure est branchée au produit, assurez-vous qu'elle est bien mise à la terre et protégée contre les surcharges électriques et les effets d'électricité statique. Les informations sur la bonne façon de relier le mât à la terre, ainsi que le fil d'antenne, la position du système de décharge, le diamètre et la nature des conducteurs et du piquet de terre sont contenues dans l'article 810 du National Electrical Code, ANSI/NFPA 70.

Note à l'attention des installateurs de réseaux câblés :

Nous attirons l'attention des installateurs de réseaux câblés sur l'article 820-40 NEC concernant la mise à la terre de tels réseaux, et en particulier sur le fait que le câble doit être relié au système de terre du bâtiment aussi près qu'il est possible de son point d'entrée.

Exemple de mise à la terre d'une antenne selon le National Electrical Code, ANSI/NFPA 70

15) Foudre — Pour une protection accrue en cas d'orage ou si l'appareil doit rester inutilisé pendant une longue période, nous conseillons de débrancher son cordon d'alimentation quand il n'est pas en fonction, et de débrancher une éventuelle antenne reliée. 16) Lignes haute tension — Une éventuelle antenne extérieure doit être tenue à l'écart des lignes haute tension comme de tout circuit d'alimentation ou d'éclairage, ou doit ne pas pouvoir tomber sur de tels câbles suspendus. Lors de l'installation d'une telle antenne, vous devez prendre toutes les précautions nécessaires pour éviter de toucher de telles lignes pendant le montage, leur contact pouvant être fatal. 17) Surcharge électrique — Ne surchargez pas votre système d'alimentation, qu'il s'agisse de prolongateurs, de prises murales, de multiprises ou d'adaptateurs, sous peine de risquer une surchauffe du circuit et de causer un incendie. 18) Corps et liquides étrangers — On doit être attentif en permanence à ne pas laisser entrer d'éléments ou de liquides étrangers dans l'appareil. Il pourrait en résulter électrocutions et incendies. Ne versez jamais aucun liquide sur l'appareil. 19) Maintenance — Ne tentez aucune opération de maintenance par vous-même sur cet appareil. Son ouverture ou la suppression des protections pourrait vous mettre au contact de courants élevés et provoquer une électrocution. Reportez-vous toujours auprès d'un réparateur qualifié. 20) Réparations — Débranchez immédiatement l'appareil et adressez-vous au plus vite à un réparateur agréé dans les cas suivants : a) le cordon d'alimentation ou la prise a été endommagé. b) des corps étrangers ou du liquide se sont introduits dans l'appareil. c) l'appareil a été exposé à la pluie ou est mouillé. d) l'appareil ne semble pas fonctionner normalement ou selon les indications du mode d'emploi. Ne manipulez que les contrôles autorisés par le mode d'emploi. La manipulation d'autres réglages nécessitera la plupart du temps l'intervention d'un technicien pour restaurer les paramètres de fonctionnement normal. e) l'appareil est tombé ou son châssis a été endommagé. f) l'appareil affiche des performances nettement modifiées. 21) Pièces détachées — Si le remplacement de certaines pièces s'avère nécessaire, vérifiez que votre technicien utilise bien des pièces approuvées par le constructeur ou présentant les mêmes caractéristiques que les pièces d'origine. Toute substitution non autorisée pourrait entraîner électrocutions, incendies ou accidents. 22) Contrôle de sécurité — Après toute opération de maintenance, demandez au technicien d'opérer un contrôle de sécurité pour confirmer le fonctionnement correct de l'appareil. 23) Pose aux murs ou au plafond — L'appareil ne doit être accroché au mur ou au plafond que dans les conditions décrites par le constructeur. 24) Chaleur — L'appareil doit être tenu à l'écart de sources de chaleur comme les radiateurs, les bouches de chaleur, les fours ou tout autre appareil créant des températures élevées (incluant les amplificateurs).

Sommaire

1. Introduction...... 11

1.1. Remarques et précautions.... 11 1.2. Numéro de série, etc. 11

1. Fonctionnalités et contrôles.... 12

2.1. Face supérieure.... 13 2.2. Remplacement d'un fader.... 13 2.3. Face arrière.... 14 2.4. Face avant.... 14

1. Modification.... 15 3.1. Niveau de sortie.... 15
2. Caractéristiques.... 15
3. Schéma synoptique.... 36

1. Introduction

La XS-4 est une console DJ 2 voies permettant de brancher de nombreux appareils et de réaliser des mixages créatifs. Son ergonomie très étudiée lui permet de combiner un accès très simple à des fonctionnalités étendues.

Il est TRÈS IMPORTANT de lire ce manuel en totalité et attentivement avant tout branchement pour en exploiter au mieux les possibilités.

Nous conseillons vivement de faire réaliser les opérations de maintenance exclusivement par des techniciens agréés TASCAM.

1.1. Remarques et précautions

Traitez votre XS-4 avec tout le soin que vous accordez normalement à un outil de précision.

Évitez de l'exposer à des conditions extrêmes de température ou d'humidité et évitez de la soumettre à des chocs ou à des vibrations.

Gardez-la à l'écart des champs magnétiques intenses (récepteurs TV, moniteurs, moteurs électriques puissants etc.).

Considérations environnementales

La XS-4 peut être utilisée à peu près partout, mais pour lui assurer des performances et une durée de vie maximum, nous vous conseillons de veiller aux points suivants :

Sa température de fonctionnement doit rester comprise entre 5°C et 35°C, avec une humidité relative située entre 30 et 90 % sans condensation.

Une chauffe modérée intervenant normalement pendant son fonctionnement, nous vous conseillons de ménager un espace suffisant au-dessus et sur les côtés de l'appareil pour permettre sa ventilation. Ne l'installez pas dans un espace confiné, dans une bibliothèque ou un mobilier équivalent.

Pour éviter toute surchauffe, ne la placez pas au-dessus de sources de chaleur importantes (amplificateurs ou autres).

La XS-4 fonctionne sur un courant secteur de 100 à 240V, à 50 ou 60Hz. Vérifiez que le câble secteur chemine à distance des câbles audio pour éviter toute induction de ronflement ou de souffle.

Remarque

Veillez à ne transporter cet appareil que dans un conditionnement approprié ou dans son emballage d'origine. Nous vous conseillons donc de conserver celui-ci en lieu sûr à toutes fins utiles.

L'appareil est protégé contre les surtensions par un fusible de 250mA. En cas de rupture, débranchez le cordon secteur et remplacez ce fusible par un élément de mêmes caractéristiques. En cas de nouvelle rupture, adressez-vous à un centre de maintenance agréé.

Avertissement

N'ANNULEZ EN AUCUN CAS CETTE PROTECTION ET N'UTILISEZ PAS DE FUSIBLES D'UNE VALEUR SUPÉRIEURE.

La substitution du fusible ne doit être effectuée que par un technicien qualifié.

Connexions aux autres appareils

Il est extrêmement important que l'appareil et toutes les unités qui lui sont reliées soient bien hors tension avant d'effectuer quelque modification de branchement que ce soit sur la XS-4.

Lors de la mise sous tension du système, il est habituellement préférable de commencer par les appareils sources (platines disques, lecteurs CD etc.) puis d'allumer la XS-4 et de finir par le système d'amplification.

La mise hors tension doit se faire dans l'ordre inverse (amplificateur d'abord, puis autres appareils).

1.2. Numéro de série, etc.

Le numéro de série de la XS-4 se trouve sur une étiquette placée vers l'avant à la face inférieure de l'appareil. Notez-le à toutes fins utiles (mise en œuvre de la garantie, etc.).

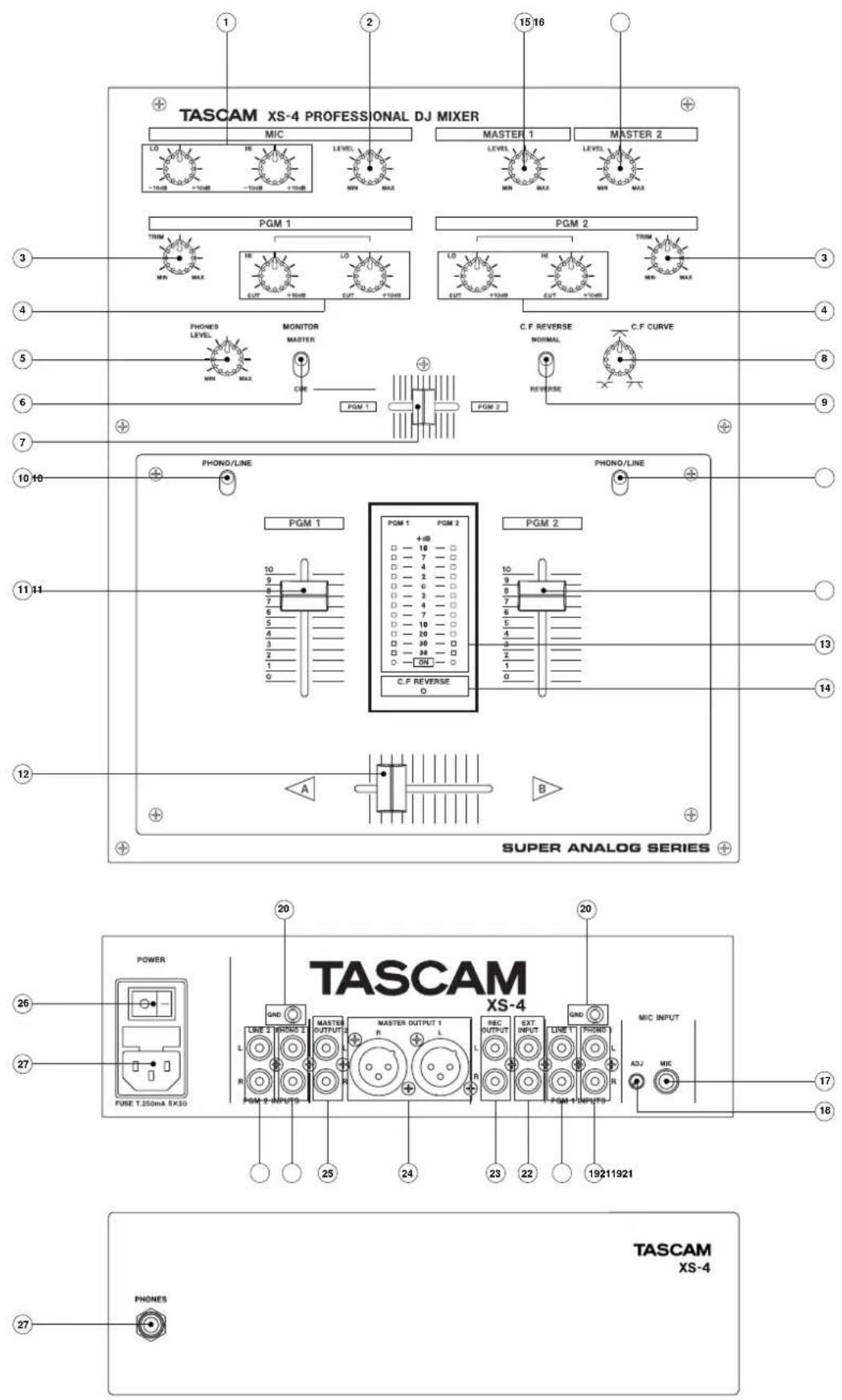

2.1. Face supérieure

Égaliseur micro (MIC/EQ)

Égaliseur 2 bandes destiné au signal micro.

Niveau micro (MIC/LEVEL)

Réglage du niveau d'entrée du micro (MIC).

③ Contrôle TRIM

Réglage du gain pour chaque PGM.

Remarque

Tous les réglages de sensibilité d'entrée doivent être effectués avec prudence, en utilisant les bargraphes et/ou l'écoute au casque pour éviter toute saturation ou écrêtage.

Égaliseur PGM

Égaliseur 2 bandes affecté à chaque signal PGM.

Contrôle PHONES/LEVEL

Réglage du niveau de sortie casque.

⑥ Sélecteur MONITOR MASTER/CUE

Détermine la source de la pré-écoute casque (monitoring).

CUE: Permet d'écouter les signaux PGM réglés par le fader CUE BALANCE.

MASTER: Permet d'écouter le signal MASTER.

Fader CUE BALANCE

Détermine la balance au casque entre les signaux PGM 1 et PGM 2.

Sélecteur rotatif CROSS FADER/CURVE

Permet de choisir la courbe de réponse du CROSS FADER de douce (sens antihoraire) à réactive (sens horaire).

⑨ Sélecteur CROSS FADER/REVERSE

Détermine le sens d'action du CROSS FADER.

NORMAL: Le déplacement du CROSS FADER vers A augmente le signal A et réduit le signal B.

REVERSE: Le déplacement du CROSS FADER vers A augmente le signal B et réduit le signal A.

Sélecteur PHONO/LINE

Détermine le signal d'entrée (PHONO ou LINE) pour chaque PGM.

⑪ Faders PGM

Règle le niveau des signaux PGM.

Les faders PGM sont amovibles et remplaçables en cas de besoin.

⑫ CROSS FADER

Assure le mélange (ou la transition) entre les signaux PGM 1 et PGM 2.

Le CROSS FADER est amovible et remplaçable en cas de besoin. Sa sensibilité (courbe de réponse) et son sens d'action sont également modifiables.

Bargraphe de niveau (LEVEL METER).

Indique le niveau du signal de chaque PGM.

Les LED les plus basses indiquent simplement la mise sous tension de l'appareil.

Remarque

Le bargraphe LEVEL METER indique le niveau du signal après égalisation (post EQ).

Témoin CROSSFADER REVERSE

Quand le sens d'action du CROSS FADER est inversé, ce témoin s'allume.

Contrôle MASTER 1/LEVEL

Règle le niveau de la sortie MASTER OUT 1 (connecteurs XLR symétriques).

Contrôle MASTER 2/LEVEL

Règle le niveau de la sortie MASTER OUT 2 (connecteurs RCA non symétriques).

2.2. Remplacement d'un fader

1. Retirez les boutons des faders.
2. Retirez les quatre vis de fixation du panneau des faders.
3. Retirez ce panneau.
4. Retirez les vis de fixation du fader que vous voulez remplacer.
5. Débranchez la nappe attachée au fader.
6. Remplacez l'ancien fader par le nouveau.
7. Rebranchez la nappe.
8. Remettez en place les vis de fixation du fader.
9. Remettez en place le panneau des faders et vissez-le.
10. Remettez en place les boutons des faders.

2.3. Face arrière

⑰ Entrées MIC INPUT (connecteurs XLR/TRS symétriques)

Permettant le branchement du micro.

Le brochage se présente comme suit :

TRS

Point chaud : extrémité

Point froid : anneau

Masse : corps

Remarque

Si vous branchez ici un micro non symétrique, nous vous conseillons de relier le point froid (broche 3 ou anneau) à la masse (broche 1 ou corps).

⑱ Contrôle ADJ

Règle le gain du signal micro.

Remarque

Le réglage de la sensibilité d'entrée MIC doit être effectué avec prudence, en utilisant les bargraphes et/ou l'écoute au casque pour éviter toute saturation ou écrêtage.

Entrées PHONO INPUTS (connecteurs RCA non symétriques).

Permettent le branchement de platines disques équipées d'une cellule magnétique (MM).

Bornier de masse GND.

Si vos platines-disques disposent d'un branchement à la masse, reliez-le à ce terminal pour réduire les ronflements ou le souffle.

② Entrées LINE INPUTS (connecteurs RCA non symétriques).

Permettent le branchement de sources à niveau ligne comme lecteurs CD, platines cassettes, DAT, MD, etc.

2 Entrées EXT INPUT (connecteurs RCA non symétriques).

Permettent le branchement d'unités externes à niveau ligne. Leur signal est mixé avec celui du bus principal (avant atténuation par le contrôle MASTER 1/2).

②3 Sorties REC OUTPUT (connecteurs RCA non symétriques).

Donnent accès au signal pré-MASTER 1/2.

Elles permettent le branchement d'un magnétophone pour enregistrer, par exemple, votre prestation avant la modification du gain par le contrôle MASTER LEVEL.

②4 Sorties générales MASTER OUTPUT 1 (connecteurs XLR symétriques).

Donnent accès au signal de sortie réglé par le contrôle MASTER 1.

Le brochage se présente comme suit :

Point chaud : broche 2

Point froid : broche 3

Masse : broche 1

②5 Sorties générales MASTER OUTPUT 2 (connecteurs RCA non symétriques).

Donnent accès au signal de sortie réglé par le contrôle MASTER 2.

②6 Interrupteur général POWER

27 Connecteur d'alimentation

2.4. Face avant

Prise casque (PHONES)

Branchez ici votre casque d'écoute.

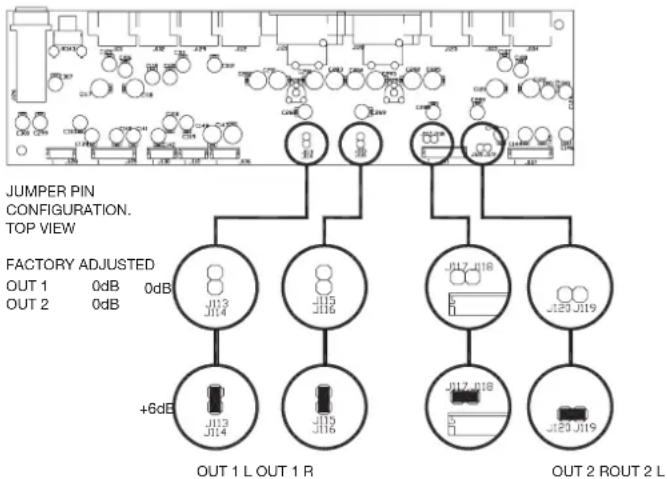

3.1. Niveau de sortie

La XS-4 dispose de deux sorties MASTER.

MASTER OUTPUT 1 (27): connecteurs XLR symétriques

MASTER OUTPUT 2 (28): connecteurs RCA non symétriques

Le niveau de ces sorties est de 0 dBV. Vous pouvez le passer à +6 dBV en modifiant la position de certains cavaliers (jumpers) (voir schéma ci-dessous)

Avertissement

La modification du niveau de sortie ne doit être effectuée que par un technicien qualifié.

Remarque

Vous ne devez modifier le niveau de sortie nominal de cette console qu’avec la plus grande prudence. En particulier, les témoins d’écrêtage des amplificateurs qui lui sont reliés ne doivent en aucun cas être allumés en permanence. Ils ne doivent réagir que très occasionnellement, lors d’accentuations du rythme ou de la basse.

4. Caractéristiques

LINE IN (PGM1-4) : RCA, non symétrique

Niveau d'entrée : -10 dBV

Impédance d'entrée : 50 kOhm

PHONO IN (PGM1-4) RCA, non symétrique

Niveau d'entrée : -45 dBV

Impédance d'entrée : 50 kOhm

MIC INPUT TRS, symétrique

Niveau d'entrée : -50 dBV ~ -30 dBV

Impédance d'entrée : 1.5 kOhm

EXT INPUT : RCA, non symétrique

Niveau d'entrée : 0 dBV

Impédance d'entrée : 20 kOhm

MASTER OUT 1 : XLR, symétrique

Niveau de sortie nominal : 0 dBV

Impédance d'entrée : 600 Ohms

MASTER OUT 2 : RCA, non symétrique

Niveau de sortie nominal : 0 dBV

Impédance d'entrée : 1 kOhm

REC OUT : RCA, non symétrique

Niveau de sortie nominal : 0 dBV

Impédance d'entrée : 10 kOhm

PHONES : 230 mW, (sous 400 Ohms)

Bande passante :

LINE IN : 10 Hz à 30 KHz, -1,0 dB

PHONO IN : RIAA, ±0,5 dB

MIC IN : 10 Hz à 30 kHz, -1,0 dB

Rapport signal/bruit :

LINE IN : 95 dB (pondération A)

PHONO IN : 90 dB (pondération A)

MIC IN : 75 dB (pondération A)

Distorsion harmonique totale :

LINE IN : < 0,08 %

PHONO IN : < 0,09 %

MIC IN : < 0,15 %

HIGH : 6,5 kHz, +10dB \~ -30 dB

LOW: 200 Hz, + 10 dB ~ -30 dB

Tension d'alimentation : 100 - 240 V (50 - 60 Hz)

Consommation : 22 VA

Dimension (mm) : 265(L) x 80(H) x 325(P)

Poids : 3,6 kg

Toutes spécifications sujettes à modification sans préavis.
