Produkttyp	DJ-2-Kanal-Mischpult
Marke / Modell	Tascam XS4
Abmessungen (B x H x T)	265 x 80 x 325 mm
Gewicht	3,6 kg
Stromversorgung	100-240 V AC, 50/60 Hz, 22 VA
Mikrofoneingänge	2 x XLR/TRS symmetrisch, Pegel -50 bis -30 dBV, Impedanz 1,5 kΩ
Phono-Eingänge	2 x RCA unsymmetrisch, Pegel -45 dBV, Impedanz 50 kΩ
Line-Eingänge	2 x RCA unsymmetrisch, Pegel -10 dBV, Impedanz 50 kΩ
Externer Eingang	1 x RCA unsymmetrisch, Pegel 0 dBV, Impedanz 20 kΩ
Master-Ausgänge	1 x XLR symmetrisch (M1), 1 x RCA unsymmetrisch (M2), Pegel 0 dBV
Aufnahme-Ausgang	1 x RCA unsymmetrisch, Pegel 0 dBV, Impedanz 10 kΩ
Kopfhörerausgang	Klinke 6,35 mm, 230 mW an 400 Ω
Equalizer	2 Bänder pro Kanal (High: 6,5 kHz ±10 dB, Low: 200 Hz ±10 dB)
PGM-Fader	Herausnehmbar und austauschbar
Crossfader	Herausnehmbar, Kurve wählbar, Richtung umkehrbar
Kopfhörer-Monitoring	Auswahl Master/Cue, Balance CUE PGM1/PGM2
Frequenzgang (Line)	10 Hz - 30 kHz, -1 dB
Signal-Rauschabstand (Line)	95 dB (A-bewertet)
Klirrfaktor (Line)	< 0,08 %
Anzahl der Handbuchseiten	36 Seiten (FR)
Wartung	Vor Reinigung Netzstecker ziehen, mit einem weichen, leicht feuchten Tuch reinigen
Ersatzteile	Ausschließlich vom Hersteller freigegebene Teile verwenden
Reparierbarkeit	Nur durch qualifiziertes Fachpersonal
Schutzart	Nicht Wasser oder Feuchtigkeit aussetzen

Häufig gestellte Fragen - XS4 TASCAM

Wie schließe ich ein Mikrofon an das Tascam XS4 Mischpult an?

Schließen Sie das Mikrofon an den MIC INPUT-Eingang (symmetrischer XLR/TRS-Stecker) an. Stellen Sie den Pegel mit dem MIC LEVEL-Regler auf der Oberseite und die Verstärkung mit ADJ auf der Rückseite ein. Vermeiden Sie Übersteuerung, indem Sie die Bargraph-Anzeige beobachten.

Welche Quellentypen kann ich an die LINE-Eingänge anschließen?

Die LINE INPUTS (RCA) akzeptieren Line-Pegel-Quellen wie CD-Player, Kassettenrekorder, DAT, MD oder jedes Gerät mit Line-Ausgang.

Wie stelle ich den Equalizer für einen klareren Klang ein?

Verwenden Sie den 2-Band-Equalizer pro Kanal: HIGH (6,5 kHz) für Höhen und LOW (200 Hz) für Bässe. Drehen Sie die Regler im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern (Bereich ±10 dB).

Kann ich den Crossfader selbst austauschen?

Ja, der CROSS FADER ist herausnehmbar. Entfernen Sie die Fader-Abdeckung, schrauben Sie den Fader los, trennen Sie das Flachbandkabel und ersetzen Sie ihn durch ein identisches Modell. Befolgen Sie die im Handbuch beschriebene Vorgehensweise.

Was tun, wenn der Klang übersteuert oder verzerrt ist?

Überprüfen Sie zuerst die TRIM-Verstärkungseinstellungen jedes Kanals sowie den Mikrofonpegel MIC LEVEL. Reduzieren Sie, wenn die LED der Bargraph-Anzeige im roten Bereich bleiben. Vermeiden Sie es, den Equalizer bis zum Anschlag aufzudrehen.

Wie nehme ich einen Mix mit der XS4 auf?

Schließen Sie ein Aufnahmegerät an die REC OUTPUT-Ausgänge (RCA) an. Das Signal ist vor dem Master, daher unabhängig von der Master-Lautstärke. Verwenden Sie ein RCA-Kabel zum Eingang Ihres Rekorders.

Wie hoch ist der Nennpegel der Master-Ausgänge?

Der Nennpegel der MASTER OUT 1 (XLR)- und MASTER OUT 2 (RCA)-Ausgänge beträgt 0 dBV. Er kann durch Ändern interner Jumper von einem qualifizierten Techniker auf +6 dBV erhöht werden.

Wie reinige ich das Mischpult?

Ziehen Sie das Netzkabel. Verwenden Sie ein weiches, leicht mit klarem Wasser angefeuchtetes Tuch. Verwenden Sie niemals Aerosole, flüssige Reinigungsmittel oder Lösungsmittel. Vermeiden Sie, dass Flüssigkeit ins Innere gelangt.

Das Mischpult schaltet sich nicht ein, was ist zu überprüfen?

Überprüfen Sie das Netzkabel und die Steckdose. Wenn die interne Sicherung (250 mA) durchgebrannt ist, ziehen Sie den Stecker und ersetzen Sie sie durch eine Sicherung gleicher Stärke. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Reparaturdienst.

Wo finde ich die Seriennummer meiner XS4?

Die Seriennummer befindet sich auf einem Etikett an der Vorderseite der Geräteunterseite. Notieren Sie sie für Garantie- oder Supportzwecke.

BEDIENUNGSANLEITUNG XS4 TASCAM

Für Kunden in Europa

Warnung

Dies is eine Einrichtung, welche die Funk-Entstörung nach Klasse A besitzt. Diese Einrichtung kann im Wohnbereich Funkstörungen versursachen; in diesem Fall kann vom Betrieber verlang werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen.

Für Kunden in Europa

Warnung

Dies is eine Einrichtung, welche die Funk-Entstörung nach Klasse A besitzt. Diese Einrichtung kann im Wohnbereich Funkstörungen versursachen; in diesem Fall kann vom Betrieber verlang werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen.

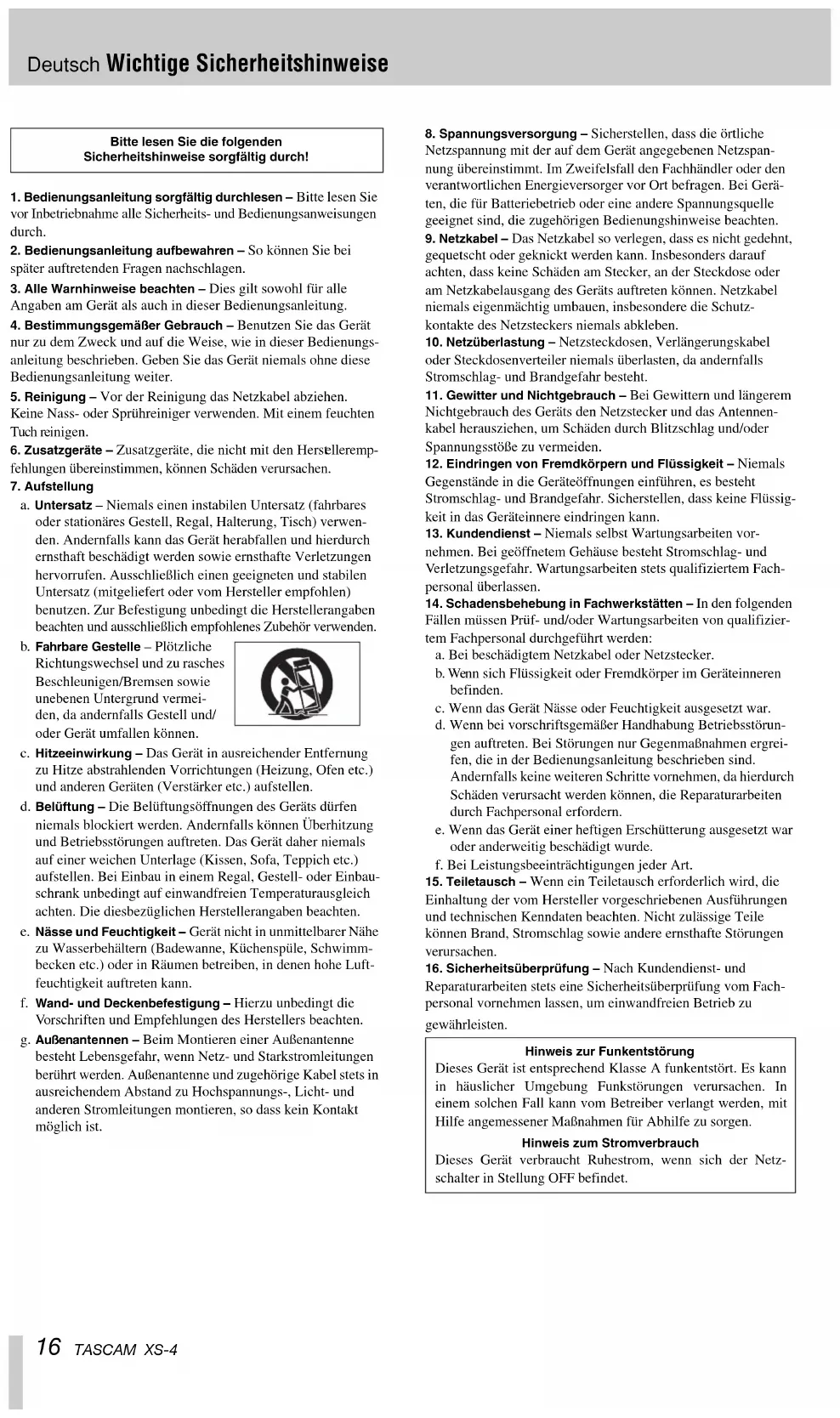

Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch!

1. Bedienungsanleitung sorgfältig durchlesen – Bitte lesen Sie vor Inbetriebnahme alle Sicherheits- und Bedienungsanweisungen durch.
2. Bedienungsanleitung aufbewahren – So können Sie bei später auftretenden Fragen nachschlagen.

3. Alle Warnhinweise beachten – Dies gilt sowohl für alle Angaben am Gerät als auch in dieser Bedienungsanleitung.

4. Bestimmungsgemäßer Gebrauch – Benutzen Sie das Gerät nur zu dem Zweck und auf die Weise, wie in dieser Bedienungsanleitung beschrieben. Geben Sie das Gerät niemals ohne diese Bedienungsanleitung weiter.

5. Reinigung – Vor der Reinigung das Netzkabel abziehen. Keine Nass- oder Sprühreiniger verwenden. Mit einem feuchten Tuch reinigen.

6. Zusatzgeräte – Zusatzgeräte, die nicht mit den Herstellerempfehlungen übereinstimmen, können Schäden verursachen.

7. Aufstellung

a. Untersatz – Nicmals einen instabilen Untersatz (fahrbares oder stationäres Gestell, Regal, Halterung, Tisch) verwenden. Andernfalls kann das Gerät herabfallen und hierdurch ernsthaft beschädigt werden sowie ernsthafte Verletzungen hervorrufen. Ausschließlich einen geeigneten und stabilen Untersatz (mitgeliefert oder vom Hersteller empfohlen) benutzen. Zur Befestigung unbedingt die Herstellerangaben beachten und ausschließlich empfohlenes Zubehör verwenden.

b. Fahrbare Gestelle – Plötzliche Richtungswechsel und zu rasches Beschleunigen/Bremsen sowie unebenen Untergrund vermeiden, da andernfalls Gestell und/oder Gerät umfallen können.

c. Hitzeeinwirkung – Das Gerät in ausreichender Entfernung zu Hitze abstrahlenden Vorrichtungen (Heizung, Ofen etc.) und anderen Geräten (Verstärker etc.) aufstellen.
d. Belüftung – Die Belüftungsöffnungen des Geräts dürfen niemals blockiert werden. Andernfalls können Überhitzung und Betriebsstörungen auftreten. Das Gerät daher niemals auf einer weichen Unterlage (Kissen, Sofa, Teppich etc.) aufstellen. Bei Einbau in einem Regal, Gestell- oder Einbauschrank unbedingt auf einwandfreien Temperaturausgleich achten. Die diesbezüglichen Herstellerangaben beachten.
e. Nässe und Feuchtigkeit – Gerät nicht in unmittelbarer Nähe zu Wasserbehältern (Badewanne, Küchenspüle, Schwimmbecken etc.) oder in Räumen betreiben, in denen hohe Luftfeuchtigkeit auftreten kann.
f. Wand- und Deckenbefestigung – Hierzu unbedingt die Vorschriften und Empfehlungen des Herstellers beachten.
g. Außenantennen – Beim Montieren einer Außenantenne besteht Lebensgefahr, wenn Netz- und Starkstromleitungen berührt werden. Außenantenne und zugehörige Kabel stets in ausreichendem Abstand zu Hochspannungs-, Licht- und anderen Stromleitungen montieren, so dass kein Kontakt möglich ist.

1. Spannungsversorgung – Sicherstellen, dass die örtliche Netzspannung mit der auf dem Gerät angegebenen Netzspannung übereinstimmt. Im Zweifelsfall den Fachhändler oder den verantwortlichen Energieversorger vor Ort befragen. Bei Geräten, die für Batteriebetrieb oder eine andere Spannungsquelle geeignet sind, die zugehörigen Bedienungshinweise beachten.
2. Netzkabel – Das Netzkabel so verlegen, dass es nicht gedehnt, gequetscht oder geknickt werden kann. Insbesonders darauf achten, dass keine Schäden am Stecker, an der Steckdose oder am Netzkabelausgang des Geräts auftreten können. Netzkabel niemals eigenmächtig umbauen, insbesondere die Schutzkontakte des Netzsteckers niemals abkleben.
3. Netzüberlastung – Netzsteckdosen, Verlängerungskabel oder Steckdosenverteiler niemals überlasten, da andernfalls Stromschlag- und Brandgefahr besteht.
4. Gewitter und Nichtgebrauch – Bei Gewittern und längerem Nichtgebrauch des Geräts den Netzstecker und das Antennenkabel herausziehen, um Schäden durch Blitzschlag und/oder Spannungsstöße zu vermeiden.
5. Eindringen von Fremdkörpern und Flüssigkeit – Niemals Gegenstände in die Geräteöffnungen einführen, es besteht Stromschlag- und Brandgefahr. Sicherstellen, dass keine Flüssigkeit in das Geräteinnere eindringen kann.
6. Kundendienst – Niemals selbst Wartungsarbeiten vornehmen. Bei geöffnetem Gehäuse besteht Stromschlag- und Verletzungsgefahr. Wartungsarbeiten stets qualifiziertem Fachpersonal überlassen.
7. Schadensbehebung in Fachwerkstätten – In den folgenden Fällen müssen Prüf- und/oder Wartungsarbeiten von qualifiziertem Fachpersonal durchgeführt werden:

a. Bei beschädigtem Netzkabel oder Netzstecker.
b. Wenn sich Flüssigkeit oder Fremdkörper im Geräteinneren befinden.
c. Wenn das Gerät Nässe oder Feuchtigkeit ausgesetzt war.
d. Wenn bei vorschriftsgemäßer Handhabung Betriebsstörungen auftreten. Bei Störungen nur Gegenmaßnahmen ergreifen, die in der Bedienungsanleitung beschrieben sind. Andernfalls keine weiteren Schritte vornehmen, da hierdurch Schäden verursacht werden können, die Reparaturarbeiten durch Fachpersonal erfordern.
e. Wenn das Gerät einer heftigen Erschütterung ausgesetzt war oder anderweitig beschädigt wurde.

f. Bei Leistungsbeeinträchtigungen jeder Art.

1. Teiletausch – Wenn ein Teiletausch erforderlich wird, die Einhaltung der vom Hersteller vorgeschriebenen Ausführungen und technischen Kenndaten beachten. Nicht zulässige Teile können Brand, Stromschlag sowie andere ernsthafte Störungen verursachen.
2. Sicherheitsüberprüfung – Nach Kundendienst- und Reparaturarbeiten stets eine Sicherheitsüberprüfung vom Fachpersonal vornehmen lassen, um einwandfreien Betrieb zu gewährleisten.

Hinweis zur Funkentstörung

Dieses Gerät ist entsprechend Klasse A funkentstört. Es kann in häuslicher Umgebung Funkstörungen verursachen. In einem solchen Fall kann vom Betreiber verlangt werden, mit Hilfe angemessener Maßnahmen für Abhilfe zu sorgen.

Hinweis zum Stromverbrauch

Dieses Gerät verbraucht Ruhestrom, wenn sich der Netzschalter in Stellung OFF befindet.

Inhaltsverzeichnis

1. Einführung 17

1.1. Einige Hinweise und Vorsichtsmaßnahmen .... 17
1.2.Seriennummer.... 17

1. Funktionen und Bedienelemente.... 18

2.1. Geräteoberseite 19
2.2. Einen Fader austauschen 19
2.3. Geräterückseite 20
2.4. Frontplatte.... 20

1. Voreinstellungen ändern 21

3.1. Ausgangspegel.... 21

1. Technische Daten.... 21
2. Blockschaltbild 36

1. Einführung

Das XS-4 ist ein hochentwickeltes 2-Kanal-DJ-Mischpult, an das Sie ein Vielzahl von Geräten anschließen und so verschiedene Signale auf kreative Weise mischen können. Wie von einem modernen Mischpult zu erwarten, verbindet das XS-4 einfache Bedienung mit einer Vielzahl von Funktionen.

Bitte lesen Sie sich dieses Handbuch unbedingt durch, bevor Sie das Mischpult mit anderen Geräten verbinden. Nur so ist gewährleistet, dass Sie bestmöglichen Nutzen aus dem Gerät ziehen.

Sollten einmal Reparaturen an Ihrem Mischpult notwendig werden, wenden Sie sich bitte an eine von uns autorisierte Kundendienstwerkstätte, um den einwandfreien Betrieb sicherzustellen.

1.1. Einige Hinweise und Vorsichtsmaßnahmen

Behandeln Sie das XS-4 wie jedes andere elektronische Gerät mit der notwendigen Sorgfalt.

Setzen Sie es möglichst nicht extremen Temperaturen oder hoher Luftfeuchtigkeit aus, und vermeiden Sie Stöße und Vibrationen.

Halten Sie das Gerät von starken Magnetfeldern fern (Fernsehgeräten, Computermonitoren, größeren Elektromotoren usw.).

Umgebungsbedingungen

Das XS-4 kann in den meisten Umgebungen betrieben werden. Um eine größtmögliche Lebensdauer und einwandfreien Betrieb zu gewährleisten, sollten Sie jedoch auf folgende Umgebungsbedingungen achten:

• Umgebungstemperatur zwischen 5 °C und 35 °C
• Relative Luftfeuchte zwischen 30% und 90%, nicht kondensierend.

Das Gerät kann während des Betriebs heiß werden; lassen Sie deshalb für die Belüftung immer ausreichend Raum um das Gerät herum frei.

Installieren Sie das Gerät nicht an einem räumlich beengten Ort wie in einem Bücherregal oder Ähnlichem.

Stellen Sie das Gerät niemals direkt auf ein Gerät, das Hitze entwickelt (Verstärker usw.), um ein Überhitzen zu vermeiden.

Das XS-4 kann mit einer Netzspannung von 100 bis 240 V betrieben werden. Um Störgeräusche in Ihrem Audiosignal zu vermeiden, achten Sie darauf, das Netzkabel möglichst weit von den Signalkabeln entfernt zu legen.

WICHTIG

Wenn Sie das Gerät transportieren: Verwenden Sie immer die Originalverpackung oder besser einen speziellen Transportkoffer. Wir empfehlen deshalb nachdrücklich, alle Verpackungsmaterialien des XS-4 aufzubewahren.

Um das Gerät vor einer eventuellen elektrischen Überlastung zu schützen, ist es mit einer 250-mA-Schmelzsicherung versehen. Sollte die Sicherung jemals durchbrennen, trennen Sie das Gerät vom Netz, und ersetzen Sie sie durch eine identische Sicherung. Falls die neue Sicherung auch durchbrennt, wenden Sie sich bitte unverzüglich an eine von uns autorisierte Kundendienstwerkstatt.

VORSICHT

ERSETZEN SIE DIE SICHERUNG UNTER KEINEN UMSTÄNDEN DURCH EINEN DRAHT, ALUFOLIE ODER ÄHNLICHES, UND VERWENDEN SIE KEINE SICHERUNG MIT HÖHERER AMPEREZAHL.

Andere Geräte anschließen

Es ist äußerst wichtig, dass Sie immer zuerst alle Geräte ausschalten, bevor Sie Kabelverbindungen mit dem XS-4 herstellen oder trennen.

Beim Einschalten ist es ratsam, mit den Quellen zu beginnen (Plattenspieler, CD-Player usw.), dann das XS-4 und erst zum Schluss die Verstärkeranlage einzuschalten.

Beim Ausschalten verfahren Sie in umgekehrter Reihenfolge (erst die Verstärker, dann die anderen Geräte).

1.2. Seriennummer

Die Seriennummer des XS-4 befindet sich auf einem Aufkleber vorn auf der Unterseite. Notieren Sie sich diese Seriennummer (für Serviceanfragen, Garantie usw.).

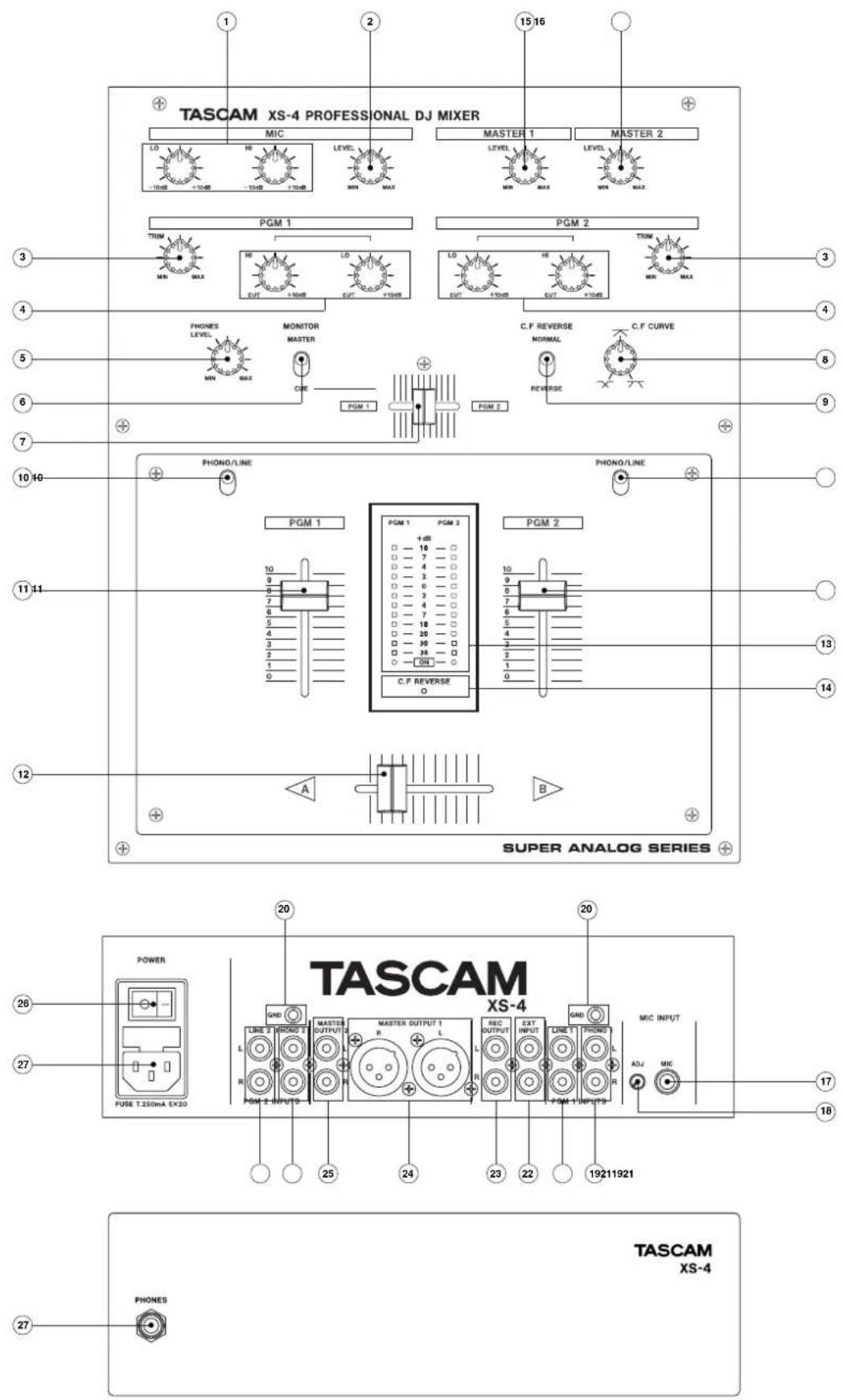

2. Funktionen und Bedienelemente

2.1. Geräteoberseite

① MIC EQ

2-Band-EQ (Klangregelung) für das Mikrofon-Eingangssignal.

② MIC LEVEL

Regelt den Mikrofon-Eingangspegel.

③ TRIM

Regelt den Eingangspegel der beiden PGMs.

WICHTIG

Änderungen an den Eingangspegeln sollten Sie sehr vorsichtig vornehmen und dazu die Pegelanzeige und/oder den Kopfhörer benutzen. Um ein Übersteuern des Eingangssignals zu vermeiden, achten Sie darauf, dass niemals alle roten LEDs der Pegelanzeige aufleuchten.

④ PGM EQ

2-Band-Klangregelung für die beiden PGM-Signale.

⑤ PHONES LEVEL

Dient zum Anpassen des Kopfhörer-Ausgangspegels.

⑥ MONITOR MASTER/CUE

Legt fest, welche Signale Sie über den Kopfhörer abhören.

CUE: Sie hören die mit dem Cue-Balance-Fader eingestellten PGM-Signale ab.

MASTER: Sie hören das MASTER-Signal ab.

⑦ CUE BALANCE

Regelt die Balance zwischen den Signalen PGM 1 und PGM 2 am Kopfhörerausgang.

⑧ CROSS FADER CURVE

Ermöglicht Ihnen, die Lautstärkekurve des Cross-Faders von weich (Drehen gegen den Uhrzeigersinn) bis hart (Drehen im Uhrzeigersinn) einzustellen.

⑨ CROSS FADER NORMAL/REVERSE

Dient zum Einstellen der Bewegungsrichtung des Cross-Faders.

NORMAL: Wenn Sie den Cross-Fader in Richtung A bewegen, wird die Lautstärke von Signal A angehoben.

REVERSE: Wenn Sie den Cross-Fader in Richtung A bewegen, wird die Lautstärke von Signal B angehoben.

⑩ PHONO/LINE

Legt die Art des Eingangssignals für das jeweilige PGM fest (PHONO oder LINE).

⑪ PGM-Fader

Regelt den Pegel des PGMs.

Die PGM-Fader können Sie selbst austauschen.

⑫ Cross-Fader

Regelt das Mischverhältnis von PGM 1 und PGM 2.

Den Cross-Fader können Sie selbst austauschen. Darüber hinaus können Sie die Lautstärkekurve und Bewegungsrichtung des Cross-Faders einstellen.

⑬ Eingangspegelanzeige

Zeigt die Eingangspegel der PGMs an.

Die untersten LEDs zeigen den Betriebszustand an. Sie leuchten auf, wenn Sie das Gerät einschalten.

WICHTIG

Die Signale für die Pegelanzeige werden nach dem EQ abgegriffen. Änderungen am EQ sind also auf der Pegelanzeige sichtbar.

⑭ CROSSFADER-REVERSE-LED

Eine leuchtende LED zeigt an, dass die Bewegungsrichtung des Cross-Faders umgekehrt wurde.

⑮ MASTER 1 LEVEL

Beeinflusst den Pegel am MASTER OUT 1-Ausgang (symmetrische XLR-Anschlüsse).

⑯ MASTER 2 LEVEL

Beeinflusst den Pegel am MASTER OUT 2-Ausgang (unsymmetrische Cinch-Anschlüsse).

2.2. Einen Fader austauschen

1. Entfernen Sie die Knöpfe der Fader.
2. Lösen Sie die vier Schrauben der Abdeckplatte des Faderbereichs.
3. Entfernen Sie die Abdeckplatte des Faderbereichs.
4. Lösen Sie die Schrauben des Faders, den Sie austauschen möchten.
5. Lösen Sie den Kabelsteckverbinder des Faders.
6. Setzen Sie den neuen Fader ein.
7. Schließen Sie den Kabelsteckverbinder an.
8. Befestigen Sie den Fader mithilfe der Schrauben.
9. Befestigen Sie die Abdeckplatte mithilfe der Schrauben.
10. Stecken Sie die Faderknöpfe wieder auf.

2.3. Geräterückseite

⑰ MIC INPUT (symmetrische XLR-/Klinkenbuchse)

Schließen Sie an diese Buchse Ihr Mikrofon an.

Die Belegung ist wie folgt:

Klinke

HEISS (+): Spitze

KALT (−): Ring

MASSE: Hülse

WICHTIG

Wenn Sie an dieser Buchse ein unsymmetrisches Mikrofon anschließen, empfehlen wir, KALT (Pin 3 oder Ring) mit MASSE (Pin 1 oder Hülse) kurzzuschließen.

⑱ ADJ

Dient zum Anpassen des Mikrofon-Eingangssignals.

WICHTIG

Änderungen am Mikrofoneingangspegel sollten Sie sehr vorsichtig mithilfe des Kopfhörers vornehmen und dabei darauf achten, dass das Eingangssignal nicht übersteuert wird.

⑲ PHONO INPUTS (unsymmetrische Cinch-Anschlüsse)

Anschluss für einen Plattenspieler mit MM-Tonabnehmer (Moving Magnet).

⑳ GND-Erdungsklemme

Wenn Ihre Plattenspieler über Erdungskabel verfügen, schließen Sie diese zur Vermeidung von Stör- und Brummgeräuschen an diese Erdungsklemme an.

② LINE INPUTS (unsymmetrische Cinch-Anschlüsse)

Schließen Sie hier Geräte mit Linepegel, wie CD-Player, Kassettendecks, DAT- und MD-Player an.

②2 EXT INPUT (unsymmetrische Cinch-Anschlüsse)

Dient zum Anschluss externer Geräte mit Linepegel.

Die an diesen Buchsen anliegenden Signale werden mit dem Summensignal (vor den MASTER-Reglern 1 und 2) gemischt.

②3 REC OUTPUT (unsymmetrische Cinch-Anschlüsse)

Über diese Buchsen wird die Stereosumme vor den MASTER-Pegelreglern 1 und 2 ausgegeben.

Wenn Sie an diese Buchsen einen Recorder anschließen, können Sie Ihre Mischung unbeeinflusst von der MASTER LEVEL-Einstellung aufzeichnen.

⑳ MASTER OUTPUT 1

(symmetrische XLR-Anschlüsse)

An diesen Buchsen wird die mit MASTER 1 geregelte Stereosumme ausgegeben.

Die Belegung ist wie folgt:

HEISS (+): Pin 2

KALT (−): Pin 3

MASSE: Pin 1

②5 MASTER OUTPUT 2 (unsymmetrische Cinch-Anschlüsse)

An diesen Buchsen wird die mit MASTER 2 eingestellte Stereosumme ausgegeben.

②6 POWER (Netzschalter)

⑳ Anschlussbuchse für das Netzkabel

2.4. Frontplatte

⑳ PHONES

An dieser Buchse schließen Sie Ihren Kopfhörer an.

3. Voreinstellungen ändern

3.1. Ausgangspegel

Das XS-4 verfügt über zwei MASTER-Ausgänge.

MASTER OUTPUT 1 (27): Symmetrische XLR-Buchsen

MASTER OUTPUT 2 (28): Unsymmetrische Cinch-Buchsen

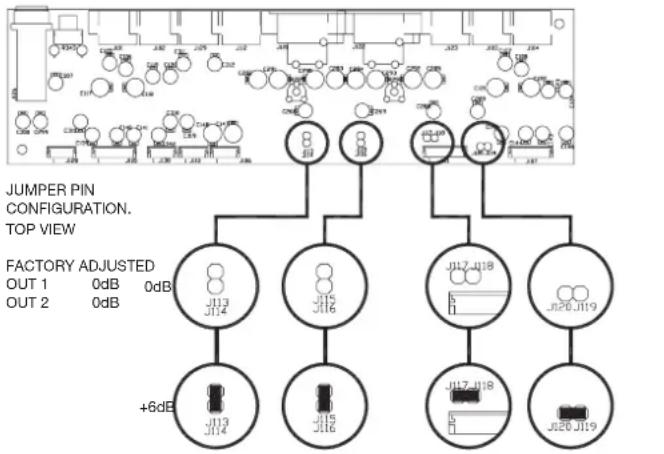

Der Ausgangspegel ist auf 0 dBV voreingestellt. Mithilfe von Jumpern können die Ausgangspegel auf +6 dBV erhöht werden (siehe Abbildung unten).

VORSICHT

Die Einstellung der Jumper darf nur von einem qualifizierten Fachmann geändert werden.

WICHTIG

Wenn Sie den nominalen Ausgangspegel des Mischpults erhöhen, stellen Sie sicher dass der angeschlossene Verstärker nicht übersteuert wird. Die Übersteuerungsanzeige darf niemals konstant leuchten. Sie sollte dem Rhythmus der Basssignale folgend gelegentlich aufflackern.

Eingangspegel -10 dBV

Eingangsimpedanz 50 kOhm

PHONO IN (PGM 1 + 2) Cinch, unsymmetrisch

Eingangspegel -45 dBV

Eingangsimpedanz 50 kOhm

MIC INPUT Klinke, symmetrisch

Eingangspegel -50 dBV \~ -30dBV

Eingangsimpedanz 1,5 kOhm

EXT INPUT Cinch, unsymmetrisch

Eingangspegel 0 dBV

Eingangsimpedanz 20 kOhm

MASTER OUT 1 XLR, symmetrisch

Nominaler Ausgangspegel 0 dBV

Ausgangsimpedanz 600 Ohm

MASTER OUT 2 Cinch, unsymmetrisch

Nominaler Ausgangspegel 0 dBV

Ausgangsimpedanz 1 kOhm

REC OUT Cinch, unsymmetrisch

Nominaler Ausgangspegel 0 dBV

Ausgangsimpedanz 10 kOhm

PHONES 230 mW bei 400 Ohm

Frequenzbereich

LINE IN 10 Hz bis 30 kHz, -1,0 dB

PHONO IN RIAA, ± 0,5 dB

MIC IN 10 Hz bis 30 kHz, -1,0 dB

Fremdspannungsabstand

LINE IN 95 dB (IHF-A-bewertet)

PHONO IN 90 dB (IHF-A-bewertet)

MIC IN 75 dB (IHF-A-bewertet)

Verzerrung (THD)

LINE IN <0,08%

PHONO IN <0,09%

MIC IN <0,15%

Klangregelung (EQ)

Höhen (HIGH) 6,5 kHz, +10 dB bis -30 dB

Bässe (LOW) 200 Hz, +10 dB bis -30 dB

Netzspannung 100–240 V AC, 50–60 Hz

Leistungsaufnahme 22 VA

Abmessungen (B x H x T) 265 mm x 80 mm x 325 mm

Gewicht 3,6 kg

Änderungen an Konstruktion und technischen Daten vorbehalten.

TEAC DEUTSCHLAND GmbH

Phone: [phone] Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany

TEAC FRANCE S. A.

Phone: [phone] Rue Alexis-de-Tocqueville, CE 005 92182 Antony Cedex, France

TEAC BELGIUM NV/SA

Phone: [phone] Oeverkruid 15, NL-4941 VV Raamsdonksveer, Netherlands

TEAC NEDERLAND BV

Phone: [phone] Oeverkruid 15, NL-4941 VV Raamsdonksveer, Netherlands

TEAC AUSTRALIA PTY.,LTD. A.B.N. 80 005 408 462
