El TT-M1 es un controlador especial para los reproductores de CD de la serie CD-X de TAS-CAM (a los que haremos referencia en general como CD-X). Cuando esté usando un giradiscos equipado con el TT-M1 para realizar efectos de scratching, el controlador detectará el sentido de giro de la unidad y su velocidad y lo transferirá al CD-X. El CD-X reproducirá entonces el scratching en el CD con una total precisión.

• Los nombres de las empresas y productos que aparecen en este documento son marcas comerciales o marcas registradas de sus respectivos propietarios.
• No conecte este aparato a ningún otro dispositivo que no sea un CD-X.
• Este producto recibe su voltaje de alimentación de la unidad CD-X. Cuando no use este producto, apague siempre el interruptor POWER y coloque el rodillo arriba.

Instalación

Puede colocar el TT-M1 en los siguientes giradiscos usando accesorios para su adaptación. Instale el adaptador en la posición indicada en la unidad base y después fije este dispositivo al giradiscos.

Agujero para Modelo el montaje Adaptador

Technics SL-1200MK2 T2 T2 Technics SL-1200MK3 T3 V Numark TTX1 N N Vestax PDX-2000 V, T2 V, T2

Si quiere instalar el TT-M1 en algún modelo distinto a los indicados aquí, sujételo con cinta adhesiva de doble cara o por otro medio semejante y que resulte seguro.

Technics SL-1200MK2

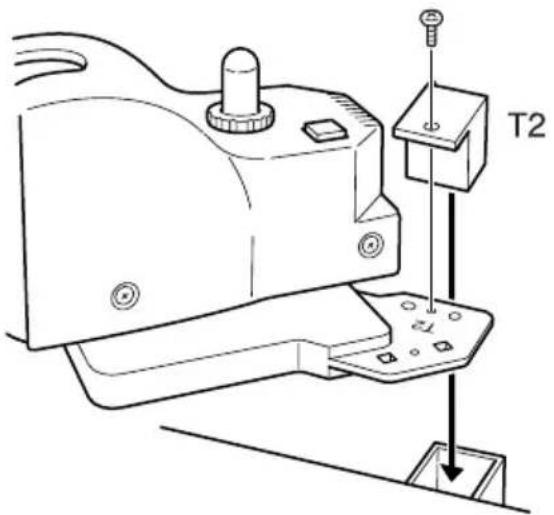

Coloque el adaptador T2 en el agujero de montaje T2 e introduzca el TT-M1 dentro del protector contra el polvo.

Coloque el adaptador V en el agujero de montaje T3 que está en la parte trasera de la unidad base, e introduzca después el TT-M1 en la base del cabezal.

Numark TTX1

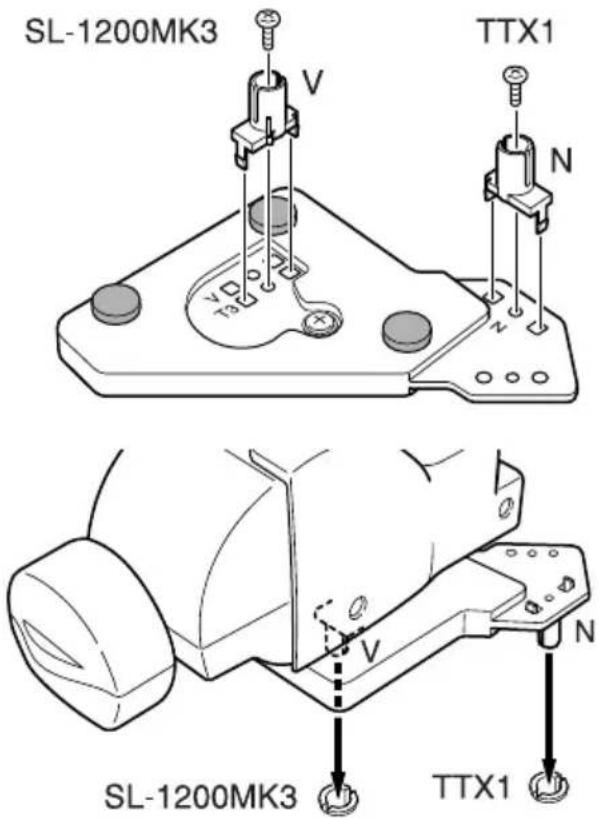

Coloque el adaptador N en el agujero de montaje N que está en la parte trasera de la unidad base, e introduzca después el TT-M1 en la base del cabezal.

SL-1200MK3 V TTX1 N Y T3 V SL-1200MK3 V TTX1

Vestax PDX-2000

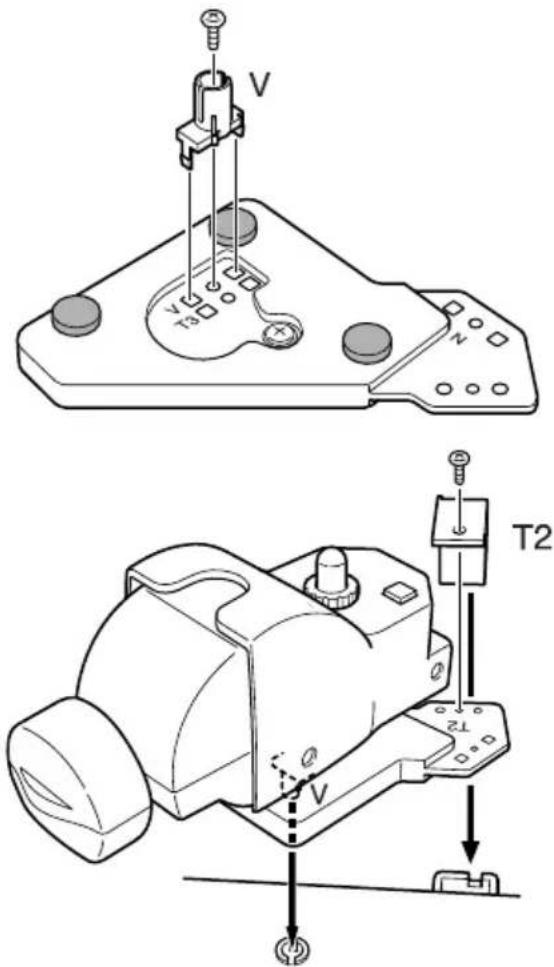

Coloque el adaptador V en el agujero de montaje V que está en la parte trasera de la unidad base y el adaptador T2 en el agujero de montaje T2 de la superficie. Instale el TT-M1 insertando el adaptador V en la base del cabezal y colocando el adaptador T2 en el protector contra el polvo.

Ajuste la posición vertical y horizontal del TT-M1 de la siguiente forma. Tenga en cuenta que no debe tener ningún disco colocado sobre el plato:

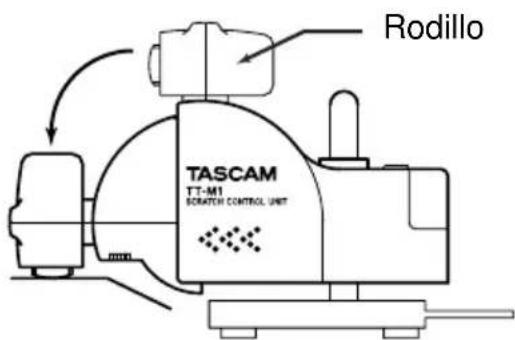

1 Baje el rodillo sobre el plato.

Rodillo TASCAM TT-M1 SCRATCH CONTROL UNIT

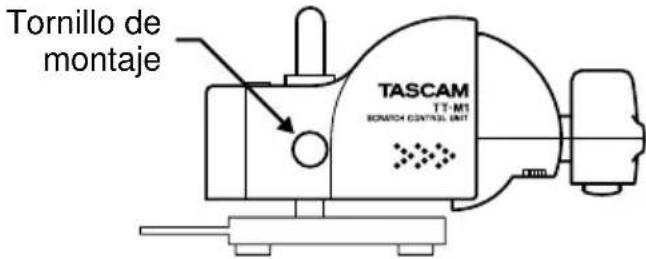

2 Afloje el tornillo de montaje.

Tornillo de montaje TASCAM TT-M1 MONARCH CONTROL UNIT

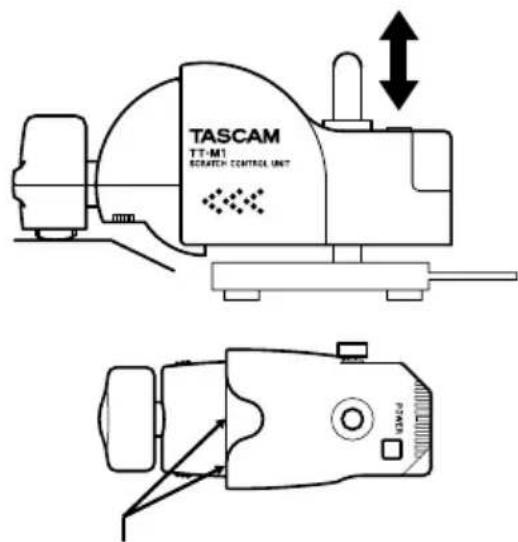

3 Ajuste la altura de forma que el rodillo quede colocado plano (en horizontal) sobre el plato.

TASCAM TT-M1 SCRATCH CONTROL UNIT

Alinee estas líneas entre sí.

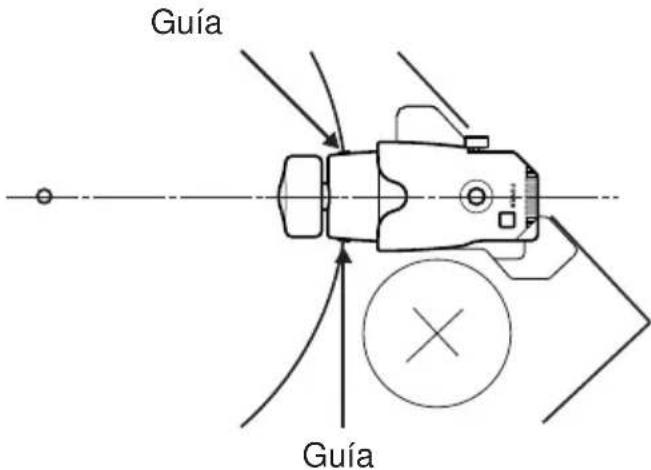

4 Mueva el aparato a izquierda y derecha para alinear el eje del rodillo con el centro del plato. Use las guías que están en la base del rodillo.

Guía Guía

5 Una vez que el aparato haya sido ajustado correctamente, apriete el tornillo de montaje hasta para asegurar la posición.

Conexión

- Asegúrese de apagar la unidad CD-X antes de conectarle el TT-M1.

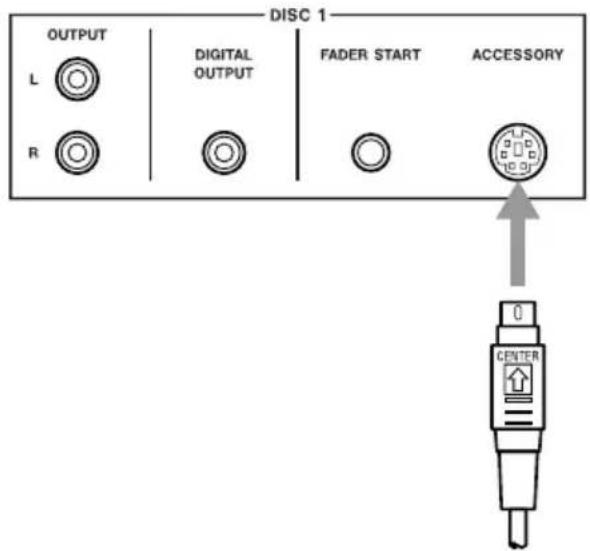

En el panel trasero del CD-X, dispone de un terminal llamado ACCESSORY para cada uno de los dos reproductores de CD. Conecte el cable del TT-M1 al terminal que quiera. Oriente el conector del cable de forma que la flecha quede en la parte superior del conector.

OUTPUT L R DIGITAL OUTPUT FADER START ACCESSORY DISC 1 0 CENTER

Calibración

Debe calibrar el TT-M1 para que detecte con precisión la velocidad de giro del plato.

• Dado que los resultados del proceso de calibración son almacenados en la unidad CD-X, solo debe calibrar este producto una vez que lo haya instalado en el reproductor. No obstante, cada vez que lo vuelva a instalar en el reproductor deberá volver a calibrarlo.
• Los resultados de la calibración son guardados de forma independiente para cada uno de los reproductores de CD. Cuando conecte dos unidades TT-M1 a un CD-X, realice la calibración para cada una de las unidades. Cuando cambie el TT-M1 de un reproductor al otro del mismo CD-X también deberá repetir la calibración.

1 Encienda el CD-X.

2 Baje el rodillo del TT-M1 para colocarlo sobre el plato y pulse el interruptor POWER.

- No debe haber ningún disco en el plato.

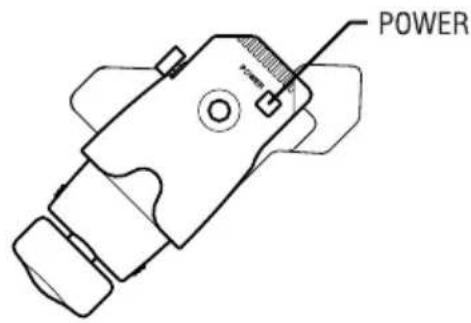

POWER

El piloto se iluminará y en el control remoto del CD-X aparecerá lo siguiente:

3 Encienda el giradiscos y hágalo girar a 33 rpm.
4 Pulse la tecla ▶/II en el control remoto del CD-X mientras mantiene pulsada la tecla SHIFT.

El proceso de calibración empezará y en el control remoto aparecerá lo siguiente:

CAL

5 En unos cinco segundos el proceso de calibración terminará y en el control remoto del CD-X aparecerá lo siguiente. Después de un momento volverá a aparecer la indicación normal:

F1n15H

Reproducción scratchModos o

El TT-M1 tiene dos modos operativos: el modo de giradiscos y el de scratch.

Para cambiar de un modo al otro, pulse la tecla SCRATCH del mando a distancia del CD-X.

SCRATCH

Cuando la tecla SCRATCH esté apagada el TT-M1 estará en el modo de giradiscos, mientras que cuando esté encendida estará en el modo scratch.

Modo de giradiscos (Tecla SCRATCH: off)

Todo el control de transporte de la unidad CD-X se realiza desde el TT-M1 (giradiscos). La búsqueda de pistas, colocación en los puntos CUE y CUE 1-3 y función de arranque flash también pueden ser usadas desde el control remoto del CD-X.

Modo scratch (tecla SCRATCH: on)

Además de las operaciones en el modo de giradiscos, el control de transporte del CD-X puede ser ejecutado con el mando a distancia del CD-X cuando el giradiscos está parado.

1 Encienda el CD-X e introduzca un CD.

2 Baje el rodillo del TT-M1 para colocarlo sobre el giradiscos y pulse el interruptor POWER.

- No coloque ningún disco en el plato.

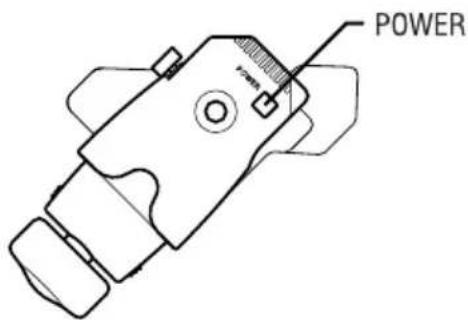

POWER

El piloto se iluminará y en el control remoto del CD-X aparecerá lo siguiente:

3 Encienda el giradiscos y hágalo girar a 33 rpm.

4 Active el modo de operación que quiera pulsando la tecla SCRATCH del mando a distancia del CD-X.

5 A ctive la reproducción de la canción que quiera en el CD-X y realice los efectos scratch en el giradiscos.

6 Para detener esta reproducción scratch, detenga la reproducción del CD y el giro del plato.

Si los CDs son reproducidos demasiado lento o rápido

- ¿El control de tono del giradiscos está ajustado a la posición normal?

• ¿Ha calibrado el TT-M1?
