TTM1 - DJ機器 TASCAM - 無料のユーザーマニュアル

製品タイプ	Tascam CD-X CDプレーヤー用DJコントローラー
ターンテーブル互換性	Technics SL-1200MK2/MK3、Numark TTX1、Vestax PDX-2000（付属アダプター対応）
電源	CD-Xユニット経由（接続ケーブル付属）
動作モード	ターンテーブルモードとスクラッチモード（CD-XリモコンのSCRATCHボタンで切替）
主な機能	ターンテーブルの回転方向・速度検出、CDスクラッチ、トランスポート操作、トラック検索、CUEポイント、インスタントスタート
キャリブレーション	設置後必須、CD-Xに保存、再設置やプレーヤー交換時は再調整
接続	CD-X背面のACCESSORY端子、コネクターの矢印を上向きに
取り付け	アダプター（T2、V、N）でターンテーブルに取り付け、対応しない場合は両面テープ使用；垂直・水平調整可能
LEDインジケーター	電源投入時（POWERスイッチ）に点灯
安全	CD-Xのみに接続、接続前に電源オフ、未使用時はローラーを上げた位置に
メンテナンス	乾いた布で清掃、湿気や極端な温度を避ける
部品と修理	取り付けアダプター付属、修理は資格のある技術者、指定された交換部品はなし

よくある質問 - TTM1 TASCAM

Tascam TTM1をTechnics SL-1200MK2ターンテーブルに取り付ける方法は？

アダプターT2をT2取り付け穴に固定し、TT-M1をキャップホルダーに挿入します。ローラーが水平でターンテーブルの中心と合っていることを確認してください。

TTM1のキャリブレーション方法は？

設置後、CD-Xの電源を入れ、ローラーをターンテーブルに下ろし、TT-M1の電源を入れ、ターンテーブルを33回転で回し、SHIFTキーを押しながらCD-Xリモコンの▶/IIIを押します。キャリブレーションは5秒間行われます。

TTM1の動作モードと切り替え方法は？

TT-M1には2つのモードがあります：ターンテーブルモード（SCRATCHボタン消灯）とスクラッチモード（SCRATCHボタン点灯）。切り替えるには、CD-XリモコンのSCRATCHボタンを押します。

TTM1と互換性のあるターンテーブルモデルは？

互換性のあるターンテーブル：Technics SL-1200MK2、SL-1200MK3、Numark TTX1、Vestax PDX-2000（付属アダプター使用）。他のモデルでは両面テープを使用してください。

TTM1はCD-X以外の機器で使用できますか？

いいえ、TT-M1はTascamのCD-Xシリーズ専用に設計されています。他の機器には接続しないでください。

TTM1をCD-Xに接続する方法は？

CD-Xの電源を切り、TT-M1のケーブルをCD-X背面のACCESSORY端子に接続します（プレーヤーごとに1つの端子）。コネクターの矢印を上向きにします。

スクラッチ再生が遅すぎる、または速すぎる場合はどうすればよいですか？

ターンテーブルのピッチコントロールが通常の位置にあること、およびTT-M1が正しくキャリブレーションされていることを確認してください。

TTM1に電池や外部電源は必要ですか？

いいえ、TT-M1は接続ケーブルを介してCD-Xユニットから直接電源供給されます。電池は不要です。

TTM1を2台のCD-Xで同時に使用できますか？

はい、CD-Xの各CDプレーヤーにTT-M1を接続できます。キャリブレーションはプレーヤーごとに個別に行う必要があります。

TTM1の掃除とメンテナンス方法は？

乾いた柔らかい布で本体を拭いてください。湿気、溶剤、極端な温度を避けてください。乾燥した場所に保管してください。

使用説明書 TTM1 TASCAM

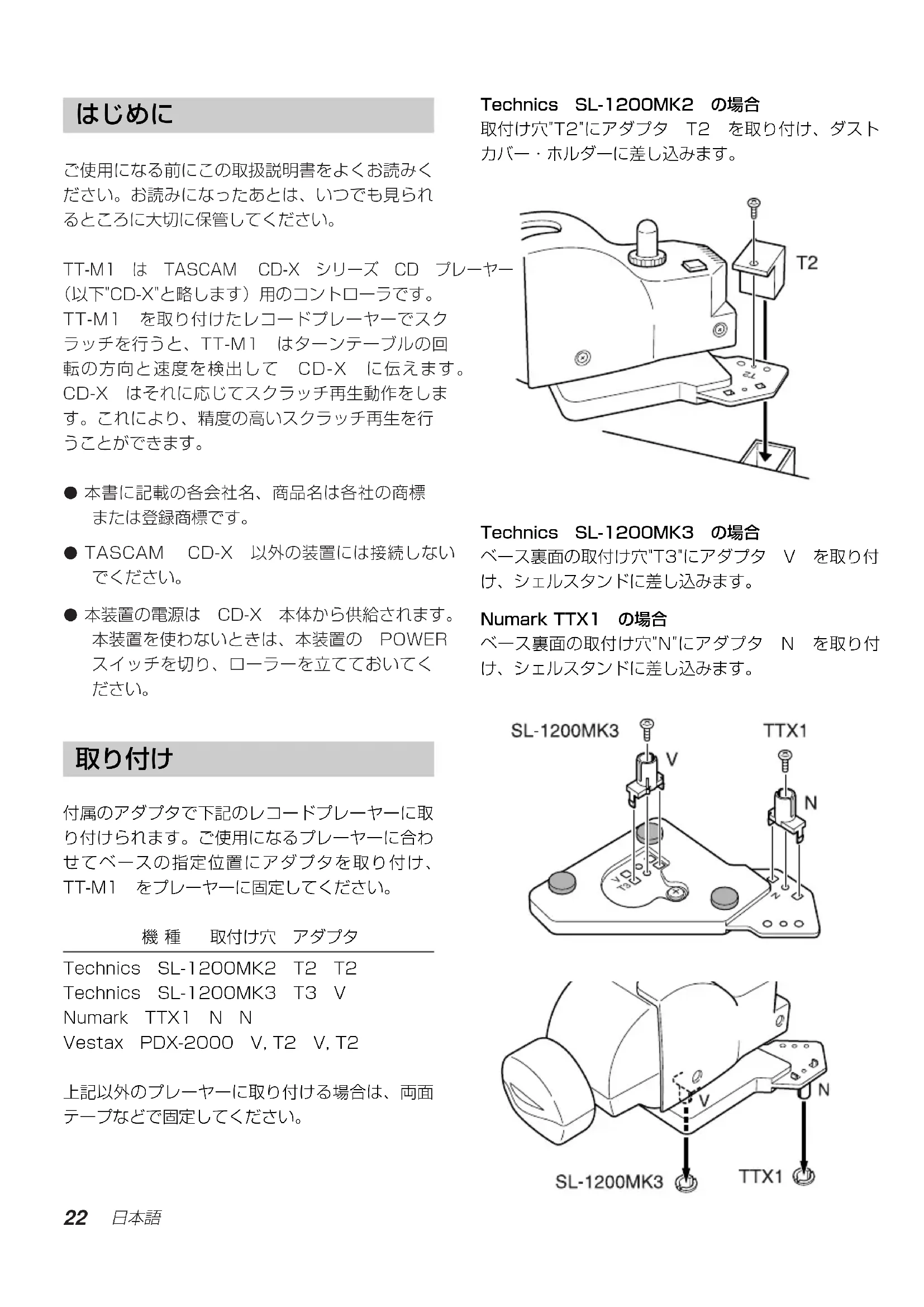

ご使用になる前にこの取扱説明書をよくお読みください。お読みになったあとは、いつでも見られるところに大切に保管してください。

TT-M1 は TASCAM CD-X シリーズ CD プレーヤー（以下"CD-X"と略します）用のコントローラです。

TT-M1 を取り付けたレコードプレーヤーでスクラッチを行うと、TT-M1 はターンテーブルの回転の方向と速度を検出して CD-X に伝えます。

CD-X はそれに応じてスクラッチ再生動作をします。これにより、精度の高いスクラッチ再生を行うことができます。

● 本書に記載の各会社名、商品名は各社の商標または登録商標です。
- TASCAM CD-X 以外の装置には接続しないでください。
● 本装置の電源は CD-X 本体から供給されます。本装置を使わないときは、本装置の POWER スイッチを切り、ローラーを立てておいてください。

取り付け

付属のアダプタで下記のレコードプレーヤーに取り付けられます。ご使用になるプレーヤーに合わせてベースの指定位置にアダプタを取り付け、TT-M1をプレーヤーに固定してください。

機種 取付け穴 アダプタ

上記以外のプレーヤーに取り付ける場合は、両面テープなどで固定してください。

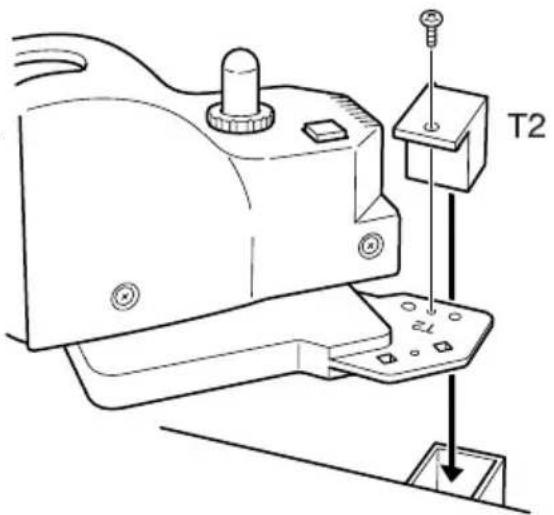

Technics SL-1200MK2 の場合

取付け穴"T2"にアダプタ T2 を取り付け、ダストカバー・ホルダーに差し込みます。

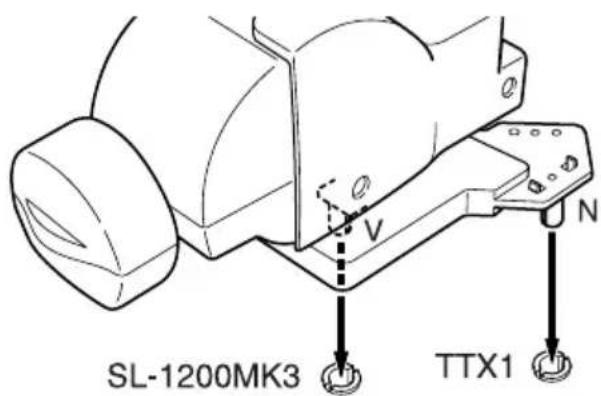

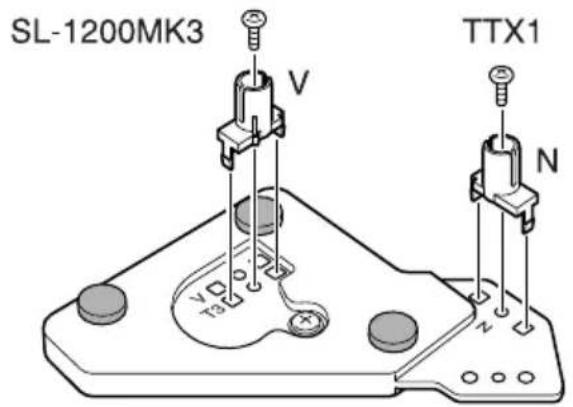

Technics SL-1200MK3 の場合

ベース裏面の取付け穴"T3"にアダプタ V を取り付け、シェルスタンドに差し込みます。

Numark TTX1 の場合

ベース裏面の取付け穴"N"にアダプタ N を取り付け、シェルスタンドに差し込みます。

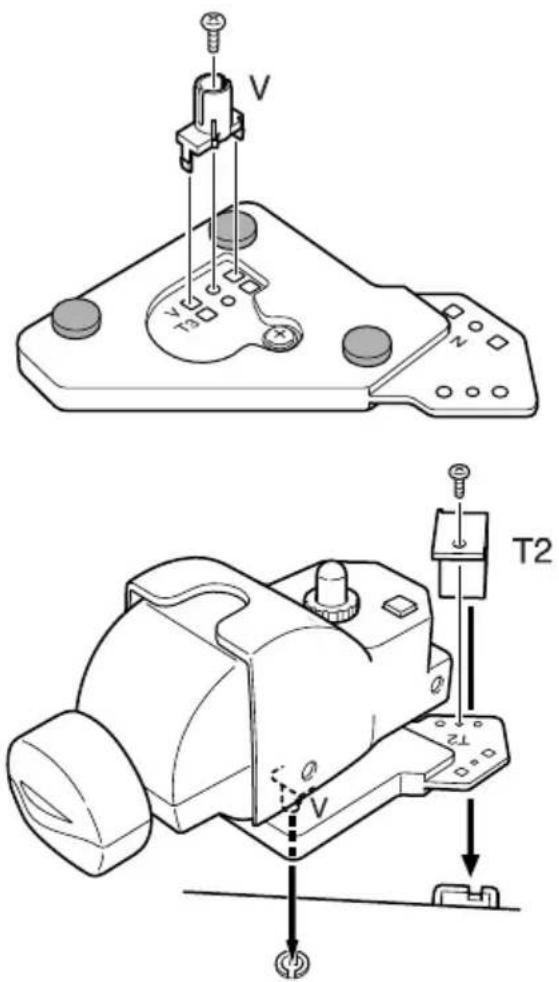

Vestax PDX-2000 の場合

ベース裏面の"V"にアダプタ V を取り付け、上面の"T2"にアダプタ T2 を取り付けます。アダプタ Vをシェルスタンドに差し込み、アダプタ T2 をダストカバー・ホルダーに乗せます。

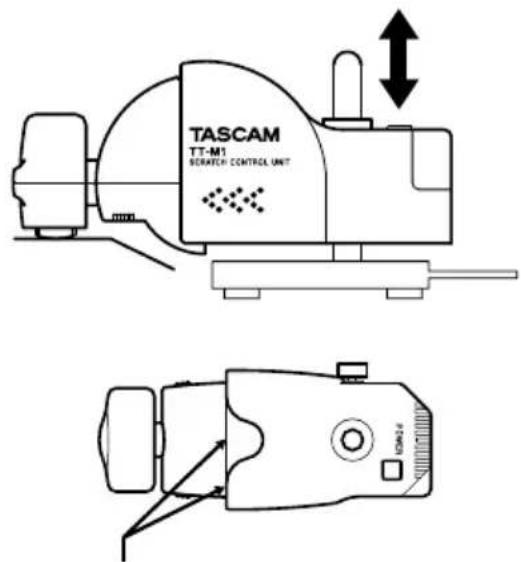

次に高さと水平方向の調整をします。ターンテーブルにレコードを乗せる必要はありません。

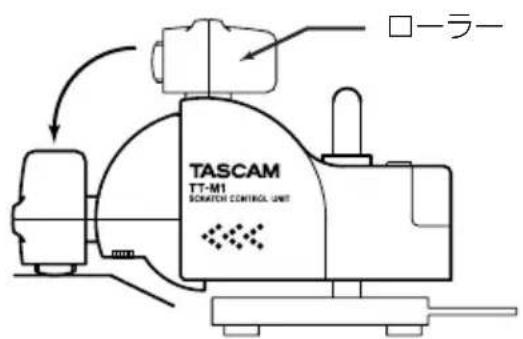

1. ローラーをターンテーブルに下ろします。

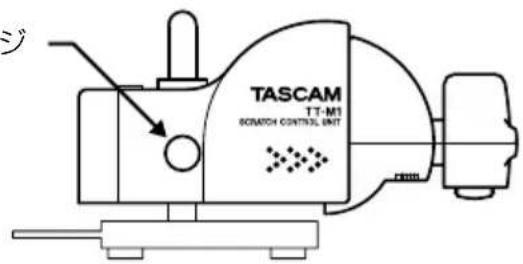

1. 固定ネジをゆるめます。

固定ネジ

1. ローラーが水平になるように高さを調整します。

これらの線が合うように

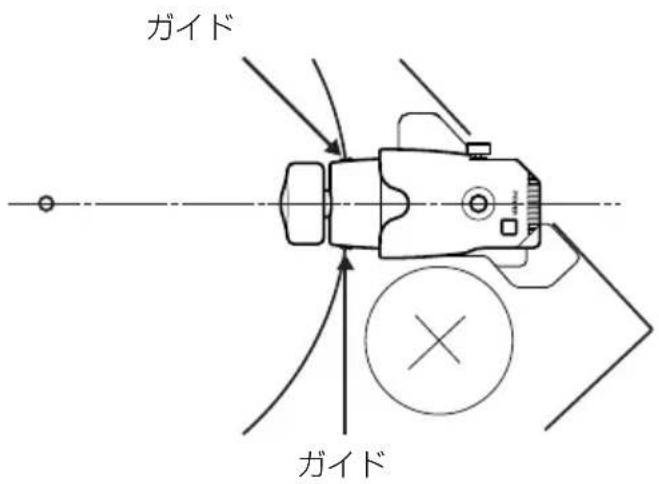

1. ターンテーブルの中心と本装置のローラー、支点とが一直線になるように左右のふれを調整します。ローラー部付け根にあるガイドを目安にしてください。

1. 調整後、固定ネジをしめます。

接続

● 接続は CD-X 本体の電源を切った状態で行ってください。

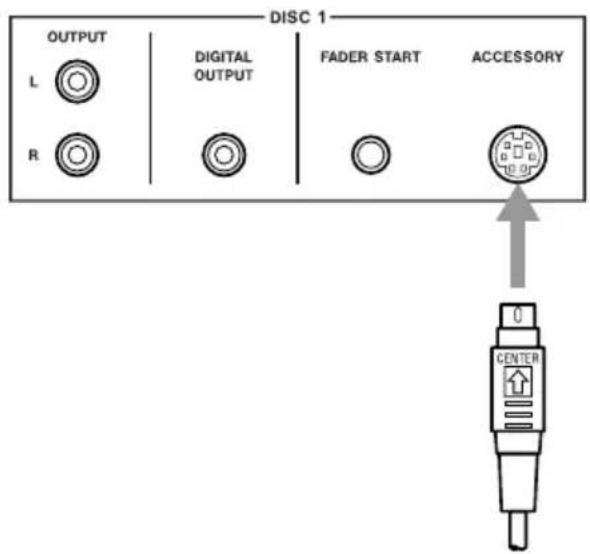

TT-M1 のケーブルを、CD-X 本体リアパネルの 2つの ACCESSORY 端子のうち、使用する CD ドライブの方に接続します。コネクタの矢印マークのある方を上にします。

キャリブレーション

ターンテーブルの回転速度を正確に検出するために、キャリブレーションを行ってください。

• キャリブレーションの結果は CD-X 本体に保存されますので、取り付け後に 1 度行えばその後は不要です。ただし、TT-M1 を取り付け直したときは再度キャリブレーションを行ってください。

• キャリブレーションの結果は CD-X のドライブごとに保存されます。CD-X に 2 つの M1 を接続する場合は、それぞれのドライブごとにキャリブレーションを行ってください。また、TT-M1 を別のドライブに接続し直したときも再度キャリブレーションを行ってください。

• CD-X の電源を入れます。

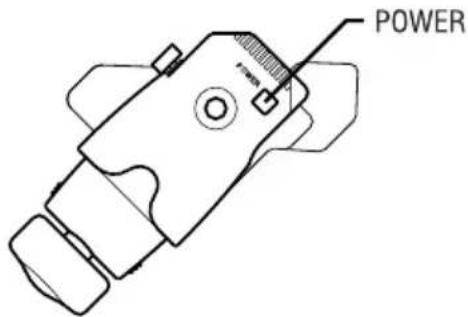

• TT-M1 のローラーをターンテーブルに下ろし、POWER スイッチを押します。

- ターンテーブルにレコードを乗せる必要はありません。

ローラー部の LED が点灯し、CD-X のリモコンに下図のように表示されます。

1. ターンテーブルを 33 回転で回転させます。
2. CD-X のリモコンの SHIFT キーを押しながら、▶/Ⅱ キーを押します。

キャリブレーションが始まり、CD-X のリモコンに下図のように表示されます。

1. キャリブレーションは約 5 秒後に終わり、CD-X のリモコンに下図のように表示されます。その後 通常の表示に戻ります。

スクラッチ再生のしかた動作モード

TT-M1 にはターンテーブルモードとスクラッチモードとの 2 つの動作モードがあります。

動作モードを切り替えるには CD-X のリモコンの SCRATCH キーを押します。

SCRATCH

SCRATCH キーが消灯しているときはーンテーブルモード、点灯しているときはスクラッチモードです。

ターンテーブルモード（SCRATCH キー：消灯）

このモードでは、CD-X のトランスポートコントロールのすべてを TT-M1（ターンテーブル）側で行います。ただし、トラックサーチ、CUE および CUE1-3 ポイントへのロケート、フラッシュスタートは CD-X のリモコンからでも操作できます。

スクラッチモード（SCRATCH キー：点灯）

ターンテーブルモードでの機能に加え、ターンテーブルが止まっているときは、CD-X のリモコンから CD-X のトランスポートをコントロールできます。

1. CD-X の電源を入れ、CD をセットします。

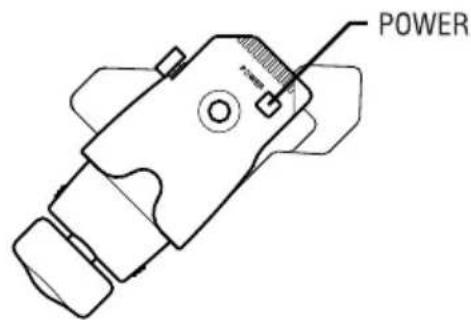

2. TT-M1 のローラーをターンテーブルに下ろし、POWER スイッチを押します。

- ターンテーブルにレコードを乗せる必要はありません。

ローラー部の LED が点灯し、CD-X のリモンに下図のように表示されます。

1. ターンテーブルを 33 回転で回転させます。
2. CD-X のリモコンの SCRATCH キーを押て、動作モードを切り替えます。
3. CD-X で希望の曲を再生し、レコードプレーヤーでスクラッチをします。
4. スクラッチ再生をやめるには、CD の再生を停止し、ターンテーブルを止めます。

CD の再生速度が遅いとき／速いときは

• レコードプレーヤーのピッチコントロールが通常の位置になっていますか？
• キャリブレーションは済んでいますか？

この製品のお取り扱いなどに関するお問い合わせは

タスカム営業技術までご連絡ください。お問い合わせ受付時間は、

土・日・祝日・弊社休業日を除く 9:30 ～ 12:00/13:00 ～ 17:00 です。

タスカム営業技術 〒 180-8550 東京都武蔵野市中町 3-7-3

電話：[phone]/FAX：[phone]

故障・修理や保守についてのお問い合わせは

修理センターまでご連絡ください。

お問い合わせ受付時間は、土・日・祝日・弊社休業日を除く 9:00 ～ 17:00 です。

ティアック修理センター 〒190-1232 東京都西多摩郡瑞穂町長岡2-2-7

一般電話・公衆電話からは市内通話料金でご利用いただけます。

0570-000-501

ナビダイヤルは全国どこからお掛けになっても市内通話料金でご利用いただけます。

携帯電話・PHS・自動車電話などからはナビダイヤルをご利用いただけませんので、通常の電話番号（下記）にお掛けください。

新電電各社をご利用の場合、「0570」がナビダイヤルとして正しく認識されず、「現在、この電話番号は使われておりません」などのメッセージが流れることがあります。このような場合は、ご契約の新電電各社へお問い合わせいただくか、通常の電話番号（下記）にお掛けください。

電話：[phone] / FAX：[phone]

■ 住所や電話番号は, 予告なく変更する場合があります。あらかじめご了承ください。
