MODE D'EMPLOI TMA10A Amprobe

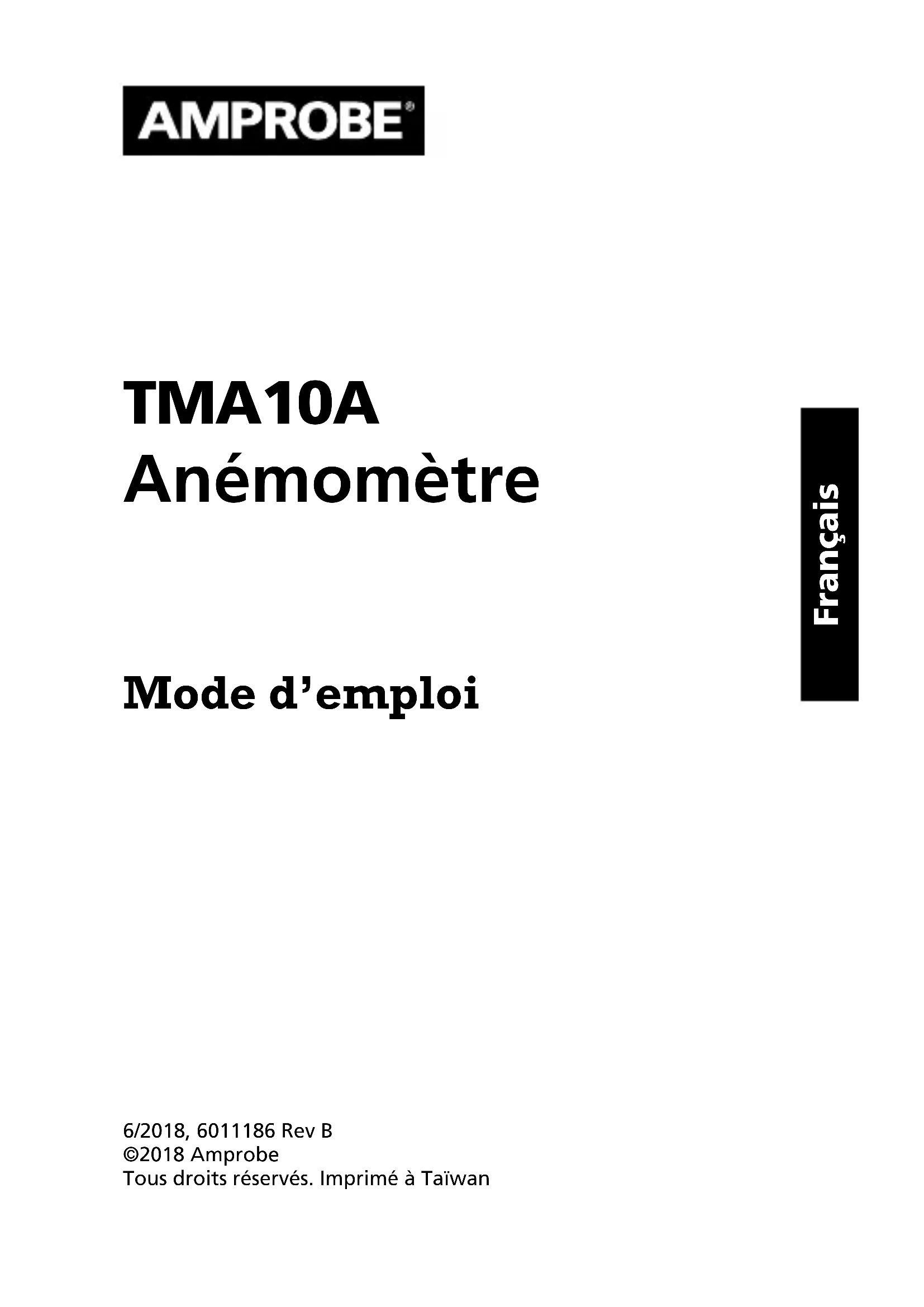

Anémomètre Mode d’emploi 6/2018, 6011186 Rev B ©2018 Amprobe Tous droits réservés. Imprimé à Taïwan FrançaisGarantie limitée et limitation de responsabilité Votre produit Amprobe sera exempt de défauts de matériaux et de fabrication pendant un (1) an à compter de la date d’achat, sauf exigence contraire en vertu de la juridiction locale. Cette garantie ne s’applique pas aux fusibles, aux piles jetables ou endommagées par accident, à la négligence, à la mauvaise utilisation, à l’altération, à la contamination ou aux conditions anormales d’utilisation ou de manipulation. Les revendeurs ne sont pas autorisés à prolonger toute autre garantie au nom de Amprobe. Pour une réparation au cours de la période de garantie, retournez le produit avec la preuve d’achat à un centre de service autorisé par Amprobe ou à un revendeur ou un distributeur Amprobe. Voir la section Réparation pour plus de détails. CETTE GARANTIE EST VOTRE SEUL RECOURS. TOUTES LES AUTRES GARANTIES – QU’ELLES SOIENT EXPLICITES, IMPLICITES OU JURIDIQUES – Y COMPRIS LES GARANTIES IMPLICITES D’ADAPTATION À UN USAGE PARTICULIER OU MARCHAND, SONT EXCLUES. LE FABRICANT NE SERA PAS RESPONSABLE DES DOMMAGES SPECIAUX, INDIRECTS, ACCESSOIRES OU CONSECUTIFS PROVENANT DE TOUTE CAUSE OU THEORIE. Etant donné que certains pays ou états n’autorisent pas l’exclusion ou la limitation des garanties implicites ou des dommages directs ou indirects, cette limitation de responsabilité peut ne pas s’appliquer à vous. Réparation Tout produit Amprobe retourné pour réparation sous garantie ou hors garantie ou pour l’étalonnage doit être accompagné des documents suivants:votre nom, le nom de votre société, votre adresse, votre numéro de téléphone et la preuve d’achat. De plus, veuillez inclure une brève description du problème ou du service demandé et incluez les cordons de mesure avec le compteur. Les frais de réparation ou de remplacement non garantis doivent être réglés sous forme de chèque, mandat, carte de crédit avec date d’expiration ou bon de commande payable à Amprobe/Beha-Amprobe Réparation et remplacement couverts par la garantie – Tous les pays Veuillez lire la déclaration de garantie et vérifier la pile avant de demander une réparation. Pendant la période de garantie, tout outil de vérification défectueux peut être retourné à votre distributeur Amprobe pour un échange de produit identique ou similaire. Veuillez consulter la section «Où acheter» sur le site amprobe.com pour obtenir une liste des distributeurs près de chez vous. En outre, aux États-Unis et au Canada, les réparations sous garantie et les unités de remplacement peuvent également être envoyés à un centre de service Amprobe (voir adresse ci-dessous).Réparation et remplacement non couverts par la garantie – États-Unis et Canada Pour les réparations non couvertes par la garantie aux États-Unis et au Canada, l’appareil doit être envoyé à un centre de service Amprobe. Appelez Amprobe ou renseignez-vous auprès de votre point de vente pour les tarifs de réparation et de remplacement actuels. États-Unis: Canada: Amprobe Amprobe Everett, WA 98203 Mississauga ON L4Z 1X9 Tél.: 877-AMPROBE (267-7623) Tél.: 905-890-7600 Réparation et remplacement non couverts par la garantie – Europe Les unités hors garantie européenne peuvent être remplacées par votre distributeur Amprobe/Beha-Amprobe pour une somme modique. Veuillez consulter la section «Où acheter» sur le site beha-amprobe. com pour obtenir une liste des distributeurs près de chez vous. Beha-Amprobe Division et marque déposée de Fluke Corp. (USA) Allemagne* Royaume-Uni In den Engematten 14 52 Hurricane Way 79286 Glottertal Norwich, Norfolk Allemagne NR6 6JB Royaume-Uni Tél. : +49 (0) 7684 8009 - 0 Tél. : +44 (0) 1603 25 6662 beha-amprobe.de beha-amprobe.com Pays-Bas - Siège social** Science Park Eindhoven 5110 5692 EC Son Pays-Bas Tél. : +31 (0) 40 267 51 00 beha-amprobe.com *(Correspondance uniquement: aucune réparation ou remplacement à cette adresse. Clients européens, veuillez contacter votre distributeur.) **adresse de contact unique dans l’EEE Fluke Europe BV1 Thermomètre/anémomètre TMA10A Table des matières

• Mesures de la vitesse de l’air p. 4
• Mesures du débit d’air p. 4
• Enregistrement de valeurs monopoints MIN/MAX/AVG p. 5
• Enregistrement de valeurs moyennes multipoints p. 5
• Fonction de maintien des données p. 6
• Modification des unités de mesure p. 6

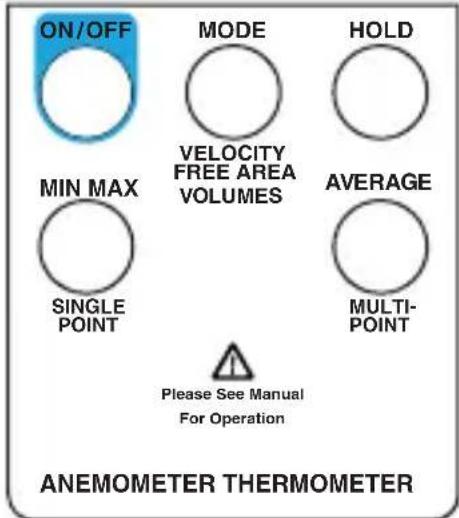

MIN MAX AVERAGE SINGLEPOINTMULTI-POINT ANEMOMETER THERMOMETER Bouton Description ON/OFF Active ou désactive l’appareil. MODE Permet de basculer entre la vitesse, la section libre et le volume. HOLD Saisit une valeur. Règle les chiffres sur la valeur souhaitée. MIN MAX Affiche le minimum ou le maximum. Affiche la moyenne ou enregistre la valeur. AVERAGE Affiche la moyenne de toutes les mesures. Sélectionne le chiffre suivant à modifier.3 INDICATEURS

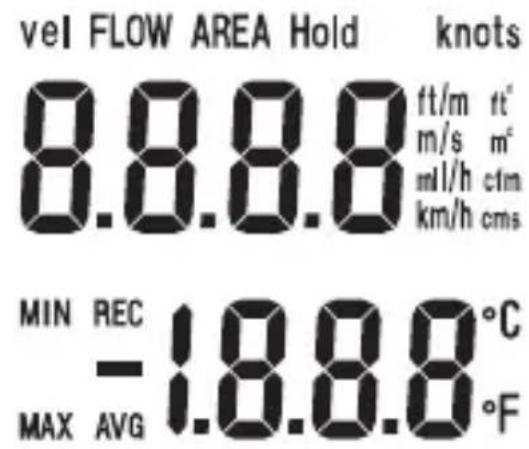

Vel Mesure la vitesse de l’air. FLOW Volume/débit d’air. AREA Réglage par défaut de la section libre. Hold Fige la valeur affichée. knots 1850 mètres par heure (noeuds). ft/m Pieds par minute.

Pieds carrés. m/s Mètres par seconde.

Mètres carrés. mil/h Miles par heure. cfm Pieds cubes par minute. km/h Kilomètres par heure. cms Mètres cubes par seconde. Primary display Affichage numérique de la vitesse de l’air, du volume d’air et de la section libre. °C Degrés celsius. °F Degrés fahrenheit. Secondary display Affichage de la température ou numéro de l’enregistrement. MIN Valeur minimum. MAX Valeur maximum. REC Enregistrer et sauvegardé. AVG Valeur moyenne. - Indicateur de polarité pour la température négative.4

OPÉRATIONS DE MESURE

Mesures de la vitesse de l’air Les mesures de température et de vitesse de l’air sont affichées sur cet appareil dans les unités de mesure suivantes : ft/m (pieds par minute) ou m/s (mètres par seconde) pour la vitesse de l’air et degrés °F ou °C pour les températures.

1. Branchez le capteur à la prise d’entrée du capteur au sommet de l’appareil.

2. Mettez l’appareil sous tension en utilisant le bouton ON/OFF.

3. L’indicateur « Vel » doit apparaître dans le coin supérieur gauche de

l’écran LCD. Sinon, maintenez le bouton MODE enfoncé jusqu’au retentissement du bip sonore. Répétez cette procédure jusqu’à l’apparition de l’indicateur « Vel » sur l’écran.

4. Placez le capteur dans le courant d’air à mesurer.

5. Affichez la vitesse de l’air et les valeurs de température sur l’écran LCD.

L’affichage supérieur affiche la mesure de la vitesse de l’air. L’affichage inférieur indique la température obtenue. Mesures du débit d’air Pour relever des mesures du débit d’air, déterminez d’abord la section du conduit testé (en m2 ou en ft2) (consultez le fabricant du conduit si nécessaire). Une fois cette section connue, entrez la valeur comme suit:

1. Mettez l’appareil sous tension à l’aide du bouton ON/OFF.

2. Maintenez le bouton MODE enfoncé jusqu’au retentissement

du bip sonore. Le mot « AREA » s’affiche et un chiffre se met à clignoter pour indiquer que cette valeur peut être modifiée.

3. Maintenez le bouton HOLD pour ajuster le chiffre sur la valeur nécessaire.

4. Appuyez sur le bouton AVERAGE pour sélectionner le chiffre

5. Une fois la section correctement saisie, appuyez une fois sur le bouton

MIN MAX. Un bip retentit et les chiffres s’arrêtent de clignoter.

6. Appuyez sur le bouton HOLD pour stocker la valeur de la section.

7. L’appareil est maintenant prêt à mesurer le débit d’air. Placez

le capteur dans le courant d’air et observez le débit d’air et les températures relevées sur l’écran LCD.5 Enregistrement de valeurs monopoints MIN/MAX/AVG Cet appareil peut enregistrer et afficher les valeurs minimales (MIN), maximales (Max) et moyennes (AVG) des températures, du débit et de la vitesse de l’air.

1. Suivez les instructions pour effectuer les mesures du débit d’air ou

de la vitesse de l’air détaillées sur la page précédente.

2. Appuyez sur le bouton MIN MAX. Les indicateurs REC et AVG (moyenne)

apparaissent sur l’affichage et l’appareil enregistre les résultats.

3. Lorsque la séance de mesure est terminée (durée de 2 heures maximum),

appuyez sur le bouton HOLD jusqu’à l’émission du bip sonore.

4. Pour afficher la valeur MIN, appuyez deux fois sur le bouton

MIN MAX ou jusqu’à l’apparition de l’indicateur MIN. La valeur minimale apparaît sur l’écran LCD.

5. Appuyez de nouveau sur MIN MAX pour afficher la valeur maximale ;

l’indicateur Max, ainsi que la valeur maximale, s’affichent sur l’écran LCD.

6. Appuyez de nouveau sur MIN MAX pour afficher la valeur moyenne ;

l’indicateur AVG, ainsi que la valeur moyenne, s’affichent sur l’écran LCD.

7. Pour quitter ce mode, maintenez le bouton MIN MAX enfoncé ; 2

bips sonores doivent retentir en succession rapide et les indicateurs d’affichage (REC, MIN, MAX, AVG) disparaissent. Enregistrement de valeurs moyennes multipoints L’appareil peut relever au total 8 mesures distinctes et établir leur moyenne automatiquement.

1. Suivez les instructions pour effectuer les mesures du débit d’air ou

de la vitesse de l’air détaillées sur la page précédente.

2. Lorsque la première mesure relevée s’affiche, maintenez le bouton

HOLD enfoncé. Relâchez le bouton lorsque la tonalité retentit.

3. La valeur est maintenue sur l’affichage et l’icône « HOLD » apparaît

au-dessus sur l’écran LCD.

4. Maintenez le bouton MIN MAX enfoncé jusqu’au bip sonore et

relâchez le bouton. L’écran LCD indique brièvement un chiffre (de 1 à 8) représentant la mesure de courant actuelle.6

5. Répétez cette procédure jusqu’à ce que les 8 mesures aient été prises.

6. Appuyez sur le bouton AVERAGE pour afficher la moyenne de

7. Pour afficher le flux d’air moyen, appuyez sur le bouton MODE

pour accéder à la zone, puis à nouveau sur MODE pour le flux d’air.

8. Pour quitter ce mode et effacer toutes les mesures stockées,

appuyez et maintenez le bouton AVERAGE enfoncé jusqu’à ce que 2 bips soient émis. Pour quitter sans effacer les mesures, appuyez sur le bouton HOLD. Fonction de maintien des données

1. Pendant le relevé des mesures, vous pouvez figer la valeur affichée en

maintenant le bouton HOLD jusqu’au retentissement du bip sonore.

2. L’indicateur « HOLD » apparaît sur l’écran LCD lorsque l’affichage

3. Maintenez le bouton MODE enfoncé jusqu’au retentissement du

bip sonore pour quitter ce mode. Modification des unités de mesure Les unités de mesure anglo-saxonnes sont la température °F, ft/m (pieds par minute) et CFM (pieds cubes par minute). Les unités métriques sont : °C, m/s (mètres par seconde) et CMS (mètres cubes par seconde).

1. Mettez l’appareil sous tension en maintenant enfoncées les touches

ON/OFF et AVERAGE simultanément. Relâchez le bouton ON/OFF puis le bouton AVERAGE. Les unités de mesure apparaissent sur l’écran LCD.

2. Appuyez sur le bouton HOLD pour sélectionner les unités métriques

et le bouton AVERAGE pour sélectionner les unités anglo-saxonnes.

3. Appuyez sur le bouton MIN MAX et un « S » apparaît sur l’écran

4. Appuyez sur le bouton HOLD pour passer à la sélection suivante.

5. La vitesse de transmission pour les modèles d’interface PC apparaît

(1200 ou 2400). Sélectionnez la vitesse de transmission le cas échéant en appuyant sur le bouton HOLD (1200) ou AVERAGE (2400).

6. Pour revenir en fonctionnement normal, appuyez de nouveau sur

MIN MAX (le « S » réapparaît) et maintenez ensuite le bouton HOLD enfoncé jusqu’au retentissement du bip sonore.7

L’anémomètre TMA10A se désactive automatiquement après 20 minutes pour préserver la pile. Appuyez sur les boutons ON/OFF et HOLD pour désactiver la fonction d’arrêt automatique.

AFFICHAGE DU MESSAGE D’ERREUR

Si le capteur n’est pas connecté au multimètre ou si le capteur est inutilisable, l’appareil émet un bip sonore, le message d’erreur « E6 » apparaît sur l’afficheur et l’appareil s’éteint. Branchez le capteur ou renvoyez l’appareil ou le capteur en réparation.

Remplacez la pile de 9 V lorsque l’affichage clignote ou que l’écran est vide.

1. Retirez la vis cruciforme sur le couvercle de la pile.

2. Soulevez le couvercle arrière du compartiment de la pile.

3. Remplacez la pile de 9 V et fixez le couvercle du compartiment de la pile.8

CARACTÉRISTIQUES Affichage Double affichage LCD à 4 chiffres (9999 comptes) Unités de mesure Vitesse de l’air : ft/min (pieds par minute); m/s (mètres par seconde) Débit d’air : CMS (m3/sec) et CFM (ft3/min) ; Temp. : °C et °F Maintien des données affichées Gèle la valeur affichée Capteurs Capteur de débit/vitesse de l’air : Bras à volets inclinés traditionnels avec roulement à frottement réduit. Capteur de temp. : Thermistor de précision Mémoire MIN MAX Enregistre et affiche les valeurs minimum et maximum Mémoire de lectures moyennes Monopoint (2 heures max.) ou multipoint (8 valeurs max.) Mise en veille automatique Le mode de veille (avec contournement) économise l’énergie après 20 minutes. Température de fonctionnement 0°C à 50 °C (32 °F à 122 °F) Humidité de fonctionnement Max. 80 % HR Alimentation Pile 9 V (alcaline à usage intensif) ; Durée de la pile : 100 heures Poids 363 g (0,8 lb), pile et capteur inclus Dimensions Instrument principal : 181 x 71 x 38 mm (7,1 x 2,8 x 1,4 pouces) Diamètre de la tête du capteur : 70 mm Mesures de la vitesse de l’air Gamme Résolution Précision m/s (mètres par seconde) 0,40 à 25,00 m/s 0,01 m/s ±2 % de la pleine échelle ft/m (pieds par minute) 125 à 4900 pieds/min 1 pied/min ±2 % de la pleine échelle Mesures du débit d’air Gamme Résolution Section CMS (mètres cubes par seconde.) de 0,01 à 99,99 m

CFM (pieds cubes par minute) 1 to 9999 ft

/min 1,0 0 à 9.999 ft
