TMA10A - Anemometro Amprobe - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Anemometro digitale
Marca	Amprobe
Modello	TMA10A
Display	Doppio display LCD a 4 cifre (9999 conteggi)
Dimensioni dello strumento principale	181 x 71 x 38 mm
Diametro della testa del sensore	70 mm
Peso (con batteria e sensore)	363 g
Alimentazione	Batteria 9 V (alcalina per uso intensivo)
Autonomia della batteria	Circa 100 ore
Unità di misura	Velocità: ft/min o m/s; Portata: CFM o CMS; Temperatura: °C o °F
Campo di misura della velocità dell'aria	0,40 a 25,00 m/s o 125 a 4900 ft/min
Campo di misura della portata d'aria	0,01 a 99,99 m³/s o 1 a 9999 ft³/min
Campo di temperatura	0 a 50 °C (32 a 122 °F)
Precisione della velocità	±2 % del fondo scala
Precisione della temperatura	±0,8 °C (±1,5 °F)
Sensore di velocità/portata	Braccio a palette inclinate con cuscinetto a basso attrito
Sensore di temperatura	Termistore di precisione
Funzioni principali	Misura di velocità dell'aria, portata d'aria, temperatura; funzione HOLD; registrazione MIN/MAX/AVG monopunto (max 2 h) e multipunto (8 valori); selezione unità; spegnimento automatico (20 min, disattivabile)
Manutenzione e pulizia	Sostituzione della batteria 9 V; pulire con un panno asciutto
Sicurezza	Utilizzo tra 0 e 50 °C, U.R. max 80%; non esporre a umidità eccessiva
Ricambi e riparabilità	Sensore e batteria sostituibili; riparazione in garanzia o a pagamento
Garanzia	1 anno contro difetti di materiali e fabbricazione
Informazioni generali	Manuale di istruzioni e guida all'uso gratuiti in formato PDF; 64 pagine; lingue disponibili

Domande frequenti - TMA10A Amprobe

Come misurare la velocità dell'aria con il TMA10A?

Collegare il sensore alla presa d'ingresso, accendere l'apparecchio con ON/OFF, assicurarsi che l'indicatore Vel appaia, quindi posizionare il sensore nella corrente d'aria. Il display superiore mostra la velocità, quello inferiore la temperatura.

Come modificare le unità di misura (m/s, ft/min, °C, °F)?

Tenere premuti contemporaneamente i pulsanti ON/OFF e AVERAGE, rilasciare ON/OFF e poi AVERAGE. Utilizzare HOLD per scegliere le unità metriche e AVERAGE per quelle anglosassoni. Premere MIN MAX per confermare e tenere premuto HOLD per tornare al funzionamento normale.

Come utilizzare la funzione di mantenimento dei dati (HOLD)?

Durante una misura, tenere premuto il pulsante HOLD fino al segnale acustico: il valore visualizzato viene bloccato e appare l'icona HOLD. Per uscire da questa modalità, tenere premuto MODE fino al segnale acustico.

Come registrare i valori MIN, MAX e AVG?

Dopo aver avviato una misura, premere MIN MAX. Gli indicatori REC e AVG vengono visualizzati. Per visualizzare il valore min, premere due volte MIN MAX; per il max, premere di nuovo; per la media, ancora una volta. Per uscire, tenere premuto MIN MAX fino a due segnali acustici.

Come effettuare una registrazione multipunto di medie?

Durante la prima misura, tenere premuto HOLD fino al segnale acustico per bloccare il valore. Quindi, tenere premuto MIN MAX fino al segnale acustico per registrare (numero da 1 a 8). Ripetere per le 8 misure. Premere AVERAGE per visualizzare la media. Per cancellare, tenere premuto AVERAGE fino a due segnali acustici.

Come impostare la sezione del condotto per una misura di portata d'aria?

Accendere l'apparecchio, tenere premuto MODE fino al segnale acustico: lo schermo mostra AREA e un numero lampeggiante. Tenere premuto HOLD per regolare questo numero, utilizzare AVERAGE per passare al numero successivo. Una volta impostata la sezione corretta, premere MIN MAX (segnale acustico), quindi HOLD per memorizzare il valore.

Perché lo schermo mostra 'E6' e cosa fare?

Il messaggio E6 indica che il sensore non è collegato o è difettoso. Controllare il collegamento del sensore alla presa d'ingresso. Se il problema persiste, restituire l'apparecchio o il sensore per la riparazione.

Come disattivare lo spegnimento automatico dell'apparecchio?

Lo spegnimento automatico avviene dopo 20 minuti. Per disattivarlo, tenere premuti contemporaneamente i pulsanti ON/OFF e HOLD fino a quando il simbolo di spegnimento automatico scompare (o fino al segnale acustico). La funzione rimane disattivata fino al successivo accensione.

Quale tipo di batteria utilizzare e come sostituirla?

Utilizzare una batteria alcalina da 9 V. Quando il display lampeggia o diventa vuoto, rimuovere la vite del coperchio della batteria sul retro, sollevare il coperchio, sostituire la batteria e richiudere. La durata è di circa 100 ore.

Quali sono i possibili codici di errore e il loro significato?

Il manuale menziona solo il codice E6 (sensore non collegato o difettoso). Altri codici non sono documentati. In caso di problema non elencato, contattare il servizio post-vendita Amprobe.

MANUALE UTENTE TMA10A Amprobe

m/s Meters per second.

m2 Square meters.

mil/h Miles per hour.

Tutti i diritti riservati. Stampato a Taiwan

Garanzia limitata e limitazione di responsabilità

Il vostro prodotto Amprobe sarà libero da difetti nei materiali e nella manodopera per un anno dalla data di acquisto a meno che le leggi locali non prevedano condizioni diverse. Questa garanzia non copre fusibili, batterie ricaricabili o danni dovuti a incidenti, negligenza, cattivo uso, modifiche, contaminazione o condizioni anomale di utilizzo o gestione. I rivenditori non sono autorizzati a estendere nessuna garanzia per conto di Amprobe. Per ottenere assistenza durante il periodo di garanzia, restituire il prodotto insieme alla prova d'acquisto a un centro di assistenza autorizzato Amprobe o a un rivenditore o distributore Amprobe. Per i dettagli, vedere la sezione sulle riparazioni. QUESTA GARANZIA È IL VOSTRO UNICO RIMEDIO. TUTTE LE ALTRE GARANZIE, SIANO ESSE ESPRESSE, IMPLICITE O PER LEGGE, INCLUSE QUELLE INPLICITE DI ADEGUATEZZA PER UNO SCOPO PARTICOLARE O PER LA COMMERCIABILITÀ, SONO QUI ESCLUSE. IL PRODUTTORE NON PUÒ ESSERE RITENUTO RESPONSABILE DI EVENTUALI DANNI SPECIALI, INDIRETTI, ACCIDENTALI O CONSEQUENZIALI O DI PERDITE DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché alcuni paesi o stati non consentono l'esclusione o la limitazione di una garanzia implicita o di danni accidentali o consequenziali, tale limitazione di responsabilità potrebbe non essere applicabile in tutti i casi.

Riparazione

Tutti gli strumenti Amprobe restituiti per la riparazione in garanzia o non in garanzia, oppure la calibratura, devono essere accompagnati da quanto segue: il nome del cliente, il nome della società, l'indirizzo, il numero di telefono e la prova d'acquisto. Inoltre, è necessario includere una breve descrizione del problema o del servizio richiesto e includere i contatti di prova e il contatore. La riparazione non in garanzia o i costi di sostituzione devono essere corrisposti in forma di assegno, vaglia, carta di credito con data di scadenza o con ordine d'acquisto pagabile ad Amprobe.

Riparazioni e sostituzioni in garanzia - Tutti i paesi

Leggere le dichiarazioni di garanzia e controllare la batteria prima di richiedere una riparazione. Durante il periodo di garanzia, tutti gli strumenti di prova difettosi possono essere restituiti al proprio distributore Amprobe per essere cambiati con un prodotto uguale o simile. Visitare la sezione “Dove acquistare” sul sito amprobe.com o beha-amprobe.com per visionare l’elenco dei distributori più vicini. Inoltre, negli USA e in Canada, è possibile inviare i prodotti per le riparazioni in garanzia e la sostituzione anche presso un centro di assistenza Amprobe (vedere indirizzo in basso).

Riparazioni e sostituzioni non coperte da garanzia - USA e Canada

Per le riparazioni non coperte da garanzia negli USA e in Canada è necessario inviare i prodotti presso un centro di assistenza Amprobe. Chiamare Amprobe oppure il proprio punto d'acquisto per conoscere le attuali tariffe di riparazione e sostituzione.

USA: Canada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel: 877-AMPROBE (267-7623) Tel: [phone]

Riparazioni e sostituzioni non coperte da garanzia - Europa

Le unità non coperte da garanzia in Europa possono essere sostituite dal proprio distributore a fronte di un costo nominale. Visitare la sezione “Dove acquistare” sul sito beha-amprobe.com per visionare l’elenco dei distributori più vicini.

Beha-Amprobe

Divisione e marchio registrato di Fluke Corp. (USA)

Germania Regno Unito

In den Engematten 14 52 Hurricane Way

79286 Glottertal Norwich, Norfolk

Germania NR6 6JB Regno Unito

Tel: [phone] - 0 Phone: [phone]

beha-amprobe.de

beha-amprobe.com

Paesi Bassi - Sede

Science Park Eindhoven 5110

5692 EC Son

Paesi Bassi

Tel: [phone]

beha-amprobe.com

Indice

ESECUZIONE DELLE MISURE....4

Misure della velocità dell'aria....4

Misure del flusso d'aria 4

Registrazione a punto singolo dei valori minimo, massimo e medio 5

Registrazione multipunto del valore medio 5

Funzione Hold (Mantenimento dei dati) 6

Selezione delle unità di misura.... 6

SPEGNIMENTO AUTOMATICO....7

VISUALIZZAZIONE DEI MESSAGGI DI ERRORE ...... 7

EQUAZIONI E CONVERSIONI UTILI 7

Equazioni cubich.... 7

Tabella di conversione delle unità....7

SOSTITUZIONE DELLA PILA....7

DATI TECNICI......8

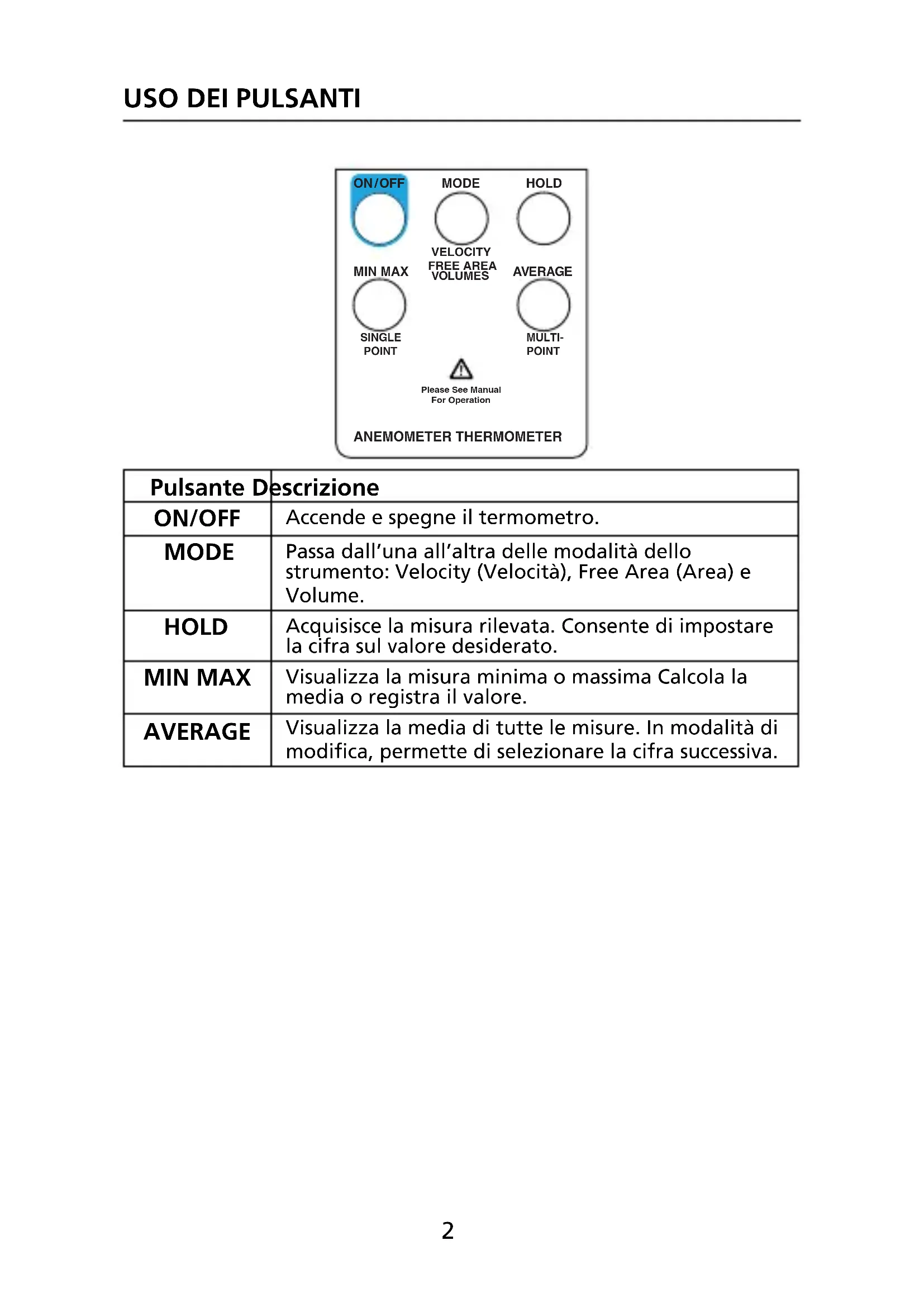

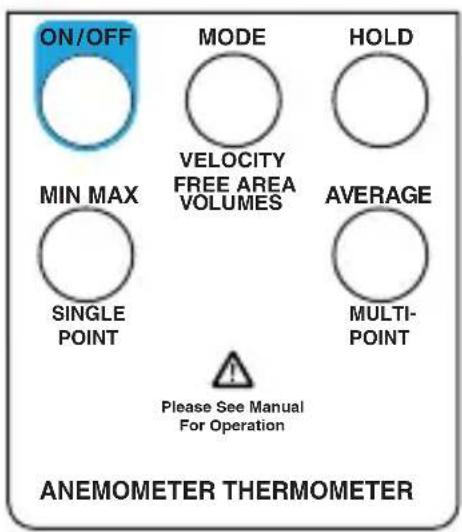

Pulsante Descrizione
ON/OFF	Accende e spegne il termometro.
MODE	Passa dall'una all'altra delle modalità dello strumento: Velocity (Velocità), Free Area (Area) e Volume.
HOLD	Acquisisce la misura rilevata. Consente di impostare la cifra sul valore desiderato.
MIN MAX	Visualizza la misura minima o massima Calcola la media o registra il valore.
AVERAGE	Visualizza la media di tutte le misure. In modalità di modifica, permette di selezionare la cifra successiva.

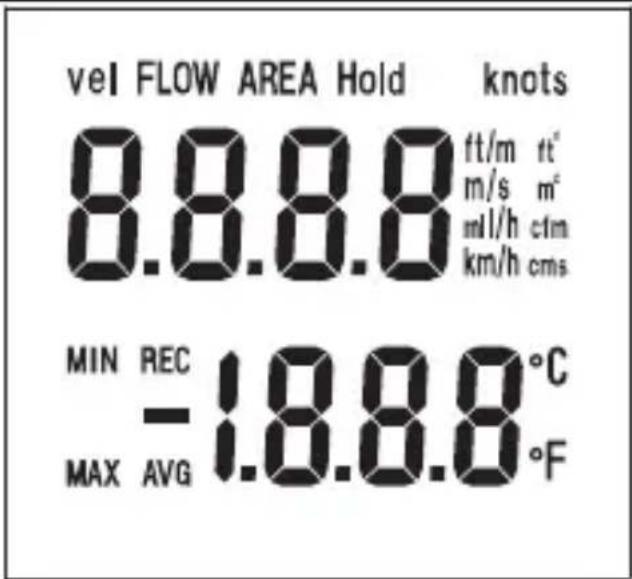

Vel Misura della velocità dell'aria.

FLOW Volume/flusso d'aria.

AREA Impostazione predefinita dell'area oggetto della misura.

Hold Blocca la misura rilevata.

knots Nodi, ossia 1850 m/h.

ft/m Piedi al minuto.

ft² Piedi quadri.

m/s Metri al secondo.

m^2 Metri quadri.

mil/h Miglia all'ora.

cfm Piedi cubi al minuto.

km/h Chilometri all'ora.

cms Metri cubi al secondo.

Visualizzazione principale Visualizzazione numerica della velocità e del volume dell'aria e dell'area oggetto della misura.

°C Gradi Celsius.

°F Gradi Fahrenheit.

Visualizzazione secondaria Visualizzazione della temperatura o del numero di record.

MIN Valore minimo.

MAX Valore massimo.

REC Valore registrato e salvato.

AVG Valore medio.

- Indicatore della polarità per le temperature negative.

Misure della velocità dell'aria

Le misure della velocità e della temperatura dell'aria possono essere visualizzate su questo strumento nelle seguenti unità: ft/m (piedi al minuto) o m/s (metri al secondo) per la velocità e °F o °C per la temperatura.

1. Collegare il sensore al connettore di ingresso sulla parte superiore dell'anemometro.
2. Accendere lo strumento premendo il pulsante ON/OFF.
3. L'indicatore "Vel" appare nell'angolo superiore sinistro del display a cristalli liquidi. In caso contrario, tenere premuto il pulsante MODE finché non si avverte un segnale acustico. Ripetere questa operazione fino a visualizzare la scritta "Vel" sul display.

1. Sistemare il sensore nella corrente d'aria da misurare.

2. Leggere le misure della velocità e della temperatura dell'aria sul display. La parte superiore del display visualizza la velocità. La parte inferiore mostra la temperatura.

Misure del flusso d'aria

Per misurare il flusso d'aria, è necessario innanzitutto determinare l'area del condotto oggetto della misura (in ft² o m²); se necessario contattare il produttore del condotto. Una volta determinata l'area, immettere il valore come indicato di seguito.

1. Accendere lo strumento premendo il pulsante ON/OFF.
2. Tenere premuto il pulsante MODE finché non si avverte un segnale acustico. Il display visualizza il messaggio "AREA" e una delle cifre inizia a lampeggiare, per indicare che il valore può essere modificato.

1. Premere il pulsante HOLD per modificare la cifra come desiderato.

2. Premere il pulsante AVERAGE per selezionare la cifra successiva da modificare.

3. Una volta immessa l'area corretta, premere una volta il pulsante MIN MAX. Lo strumento emette un segnale acustico e le cifre smettono di lampeggiare.

4. Premere una volta il pulsante HOLD per memorizzare l'area.

5. A questo punto lo strumento è pronto per misurare il flusso d'aria. Sistemare il sensore nella corrente d'aria e osservare le misure del flusso e della temperature visualizzate sul display.

Registrazione a punto singolo dei valori minimo, massimo e medio

Questo strumento è in grado di registrare e visualizzare le misure minima (MIN), massima (MAX) e media (AVG) della velocità, del flusso e della temperatura dell'aria.

1. Seguire le istruzioni riportate alla pagina precedente, che indicano come iniziare a misurare la velocità e il flusso dell'aria.
2. Premere il pulsante MIN MAX. Gli indicatori REC (Registrazione) e AVG (Media) appaiono sul display e lo strumento inizia a registrare i dati.

1. Completata la sessione di misurazione (per un massimo di 2 ore), premere il pulsante HOLD finché non si avverte un segnale acustico.
2. Per visionare il valore minimo, premere il pulsante MÍN MAX due volte o finché non appare l'indicatore MIN. A quel punto, il display visualizza la misura minima.
3. Premere di nuovo MIN MAX per visualizzare il valore massimo, segnalato sul display dall'indicatore MAX.
4. Premere ancora una volta MIN MAX per visualizzare il valore medio, segnalato sul display dall'indicatore AVG
5. Per uscire da questa modalità, tenere premuto il pulsante MIN MAX finché non si avvertono due segnali acustici in rapida successione e gli indicatori REC, MIN, MAX e/o AVG scompaiono dal display.

Registrazione multipunto del valore medio

Lo strumento è in grado di effettuare un massimo di 8 misure separate e di calcolarne automaticamente la media.

1. Seguire le istruzioni riportate alla pagina precedente, che indicano come iniziare a misurare la velocità e il flusso dell'aria.
2. Presa la prima misura e visualizzata sul display, tenere premuto il pulsante HOLD. Rilasciarlo dopo aver percepito il segnale acustico.
3. La misura rimane visualizzata sul display e al di sopra di essa appare la scritta "HOLD".
4. Tenere premuto il pulsante MIN MAX finché non si avverte un segnale acustico; dopodiché, rilasciarlo. Il display visualizza brevemente un numero da 1 a 8, che rappresenta la misura corrente.

1. Ripetere questa operazione per un massimo di 8 misure.
2. Premere il pulsante AVERAGE per visualizzare la media di tutte le misure.
3. Per visualizzare il flusso d'aria medio, premere il pulsante MODE per accedere all'area, quindi premere di nuovo MODE per il flusso d'aria.
4. Per uscire da questa modalità ed eliminare tutte le letture memorizzate, tenere premuto il pulsante AVERAGE finché non si sentono 2 segnali acustici. Per uscire senza eliminare le letture, premere il tasto HOLD.

Funzione Hold (Mantenimento dei dati)

1. Durante il rilevamento delle misure, è possibile "bloccare" sul display l'ultimo valore misurato tenendo premuto il pulsante HOLD finché non si avverte un segnale acustico.
2. In questa modalità, il display visualizza l'indicatore "HOLD".
3. Per uscirne, tenere premuto il pulsante HOLD finché non si avverte un segnale acustico.

Selezione delle unità di misura

Le unità di misura usate negli Stati Uniti sono °F, ft/m (piedi al minuto) e CFM (piedi cubi al minuto). Le unità di misura del sistema metrico sono °C, m/s (metri al secondo) e CMS (metri cubi al secondo).

1. Accendere lo strumento tenendo premuti simultaneamente i pulsanti ON/OFF e AVERAGE. Rilasciare per primo il pulsante ON/OFF, seguito dal pulsante AVERAGE. Il display visualizza le unità di misura.

1. Premere il pulsante HOLD per selezionare le unità del sistema metrico o AVERAGE per selezionare le unità di misura statunitensi.
2. Premere MIN MAX; il display visualizza una "S".
3. Premere HOLD per passare all'opzione successiva.
4. Nei modelli con funzioni di interfaccia per PC si visualizza il baud rate (1200 o 2400). Selezionare la velocità desiderata, se necessario, premendo HOLD (1200) o AVERAGE (2400).
5. Per tornare alle normali operazioni, premere di nuovo MIN MAX (ricompare la "S") e quindi tenere premuto HOLD finché non si avverte un segnale acustico.

SPEGNIMENTO AUTOMATICO

L'anemometro TMA10A si spegne automaticamente dopo 20 minuti per conservare la carica della pila. Per disattivare la funzione di spegnimento automatico, premere i pulsanti ON/OFF e HOLD.

VISUALIZZAZIONE DEI MESSAGGI DI ERRORE

Se il sensore non è collegato allo strumento o non è funzionante, l'anemometro emette un segnale acustico, visualizza il messaggio di errore "E6" sul display e poi si spegne. Collegare il sensore o richiedere la riparazione dello strumento e del sensore.

EQUAZIONI E CONVERSIONI UTILI

Equazioni cubiche

Piedi cubi al minuto (ft ^3 /min) = Velocità dell'aria (ft/min) x Area (ft ^2 ) Metri cubi al secondo (m ^3 /s) = Velocità dell'aria (m/s) x Area (m ^2 )

Tabella di conversione delle unità

	m/s ft/min knots km/h MPH
1 m/s 1 196,87 1,944 3,6 2,24
1 ft/min 0,00508 1 0,009 87 0,01829 0,01138
1 nodo 0,5144 101,27 1 1,8519 1,1523
1 km/h 0,2778 54,69 0,54 1 0,6222
1 mil/h 0,4464 87,89 0,8679 1,6071 1

SOSTITUZIONE DELLA PILA

Sostituire la pila da 9 V quando il display lampeggia o rimane spento.

1. Togliere la vite con testa a croce dal coperchio del vano della pila.
2. Sollevare la parte posteriore del coperchio.
3. Sostituire la pila da 9 V e fissare il coperchio al vano.

DATI TECNICI

Display	Doppio display a cristalli liquidi con visualizzazioni a 4 cifre (valori fino a 9999).
Unità di misura	Velocità dell'aria: ft/min (piedi al minuto) o m/s (metri al secondo).Flusso dell'aria: CMS (m3/s) e CFM (ft3/min).Temperatura: °C e °F.
Funzione Hold(Mantenimento dei dati)	Blocca la misura visualizzata.
Sensori	Sensore di velocità/flusso d'aria: convenzionale a palette con bracci angolati e cuscinetto a sfere a basso attrito.Sensore di temperatura:termistore di precisione.
Memoria MIN MAX	Registrazione e visualizzazione di misure minime e massime.
Memoria dei valori medi	Punto singolo (fino a 2 ore)o multipunto (fino a 8 misure).
Spegnimento automatico	Modalità di risparmio energetico dopo 20 minuti di inattività (disattivabile).
Temperatura di esercizio	0–50 °C (32–122 °F).
Umidità di esercizio Umidità relativa massima dell'80%.
Alimentazione	Pila da 9 V (alcalina per impieghi pesanti).Autonomia: 100 ore.
Peso 363 g, pila e sensore inclusi.
Dimensioni	Corpo dello strumento: 181 x 71 x 38 mm.Diametro della testa del sensore: 70 mm.

Misure della velocità dell'aria	Portata Risoluzione Precisione
m/s (metri al secondo)	0,40–25,00 m/s 0,01	m/s	±2% del fondo scala
ft/min (piedi al minuto)	125–4900 ft/min 1 ft/min		±2% del fondo scala
Misure del flusso d'aria	Portata Risoluzione Area
CMS (metri cubi al secondo)	0,01–99,99 m3/s 0,01	0–9,999 m	2
CFM (piedi cubi al minuto)	1–9,999 ft3/min 1,0	0–9,999 ft	2
Temperatura dell'aria	Portata Risoluzione Precisione
	0–50 °C (32–122 °F)	0,1 °C/°F ± 0,8	°C (1,5 °F)
