MANUALE UTENTE TMA5 Amprobe

Tutti i diritti riservati. Stampato in Cina.

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno a decorrere dalla data di acquisto. Sono esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o manipolazione. I rivenditori non sono autorizzati a offrire nessun'altra garanzia a nome della Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools oppure a un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione Riparazioni. QUESTA GARANZIA È IL SOLO RICORSO A DISPOSIZIONE DELL'ACQUIRENTE, E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITÀ O DI IDONEITÀ PER SCOPI PARTICOLARI. IL PRODUTTORE NON SARÀ RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA QUALSIASI CAUSA O TEORIA. Poiché alcuni stati o paesi non permettono l'esclusione o la limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di responsabilità potrebbe non riguardare l'acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia non coperti dalla garanzia oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e quello dell'azienda, indirizzo, numero telefonico e ricevuta di acquisto. Allegare anche una breve descrizione del problema o dell'intervento richiesto e i cavi di misura. Gli importi dovuti per sostituzioni o riparazioni non coperte dalla garanzia vanno versati tramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquisto all'ordine di Amprobe® Test Tools.

Sostituzioni e riparazioni in garanzia – Tutti i Paesi

Leggere la garanzia e controllare la batteria prima di richiedere una riparazione. Durante il periodo di garanzia, si può restituire uno strumento difettoso al rivenditore Amprobe® Test Tools per ricevere un prodotto identico o analogo. Nella sezione “Where to Buy” del sito www.amprobe.com c'è un elenco dei distributori

più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in garanzia possono essere inviati anche a un centro di assistenza Amprobe® Test Tools (l'indirizzo è più avanti).

Sostituzioni e riparazioni non coperte dalla garanzia – U.S.A. e Canada

Se la riparazione non è coperta dalla garanzia negli Stati Uniti e nel Canada, lo strumento va inviato a un centro di assistenza Amprobe® Test Tools. Rivolgersi alla Amprobe® Test Tools o al rivenditore per informazioni sui costi delle riparazioni e sostituzioni.

Negli Stati Uniti Nel Canada Amprobe Test Tools Amprobe Test Tools Everett, WA 98203 Mississauga, ON L4Z 1X9 Tel.: 877-AMPROBE (267-7623) Tel.: [phone]

Sostituzioni e riparazioni non coperte dalla garanzia – Europa Gli strumenti acquistati in Europa e non coperti dalla garanzia possono essere sostituiti dal rivenditore Amprobe® Test Tools per un importo nominale. Nella sezione "Where to Buy" del sito www.amprobe.com c'è un elenco dei distributori più vicini.

Recapito postale europeo*

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Germania

Tel.: [phone]

*(Solo per corrispondenza; non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si pregano i clienti europei di rivolgersi al proprio rivenditore.)

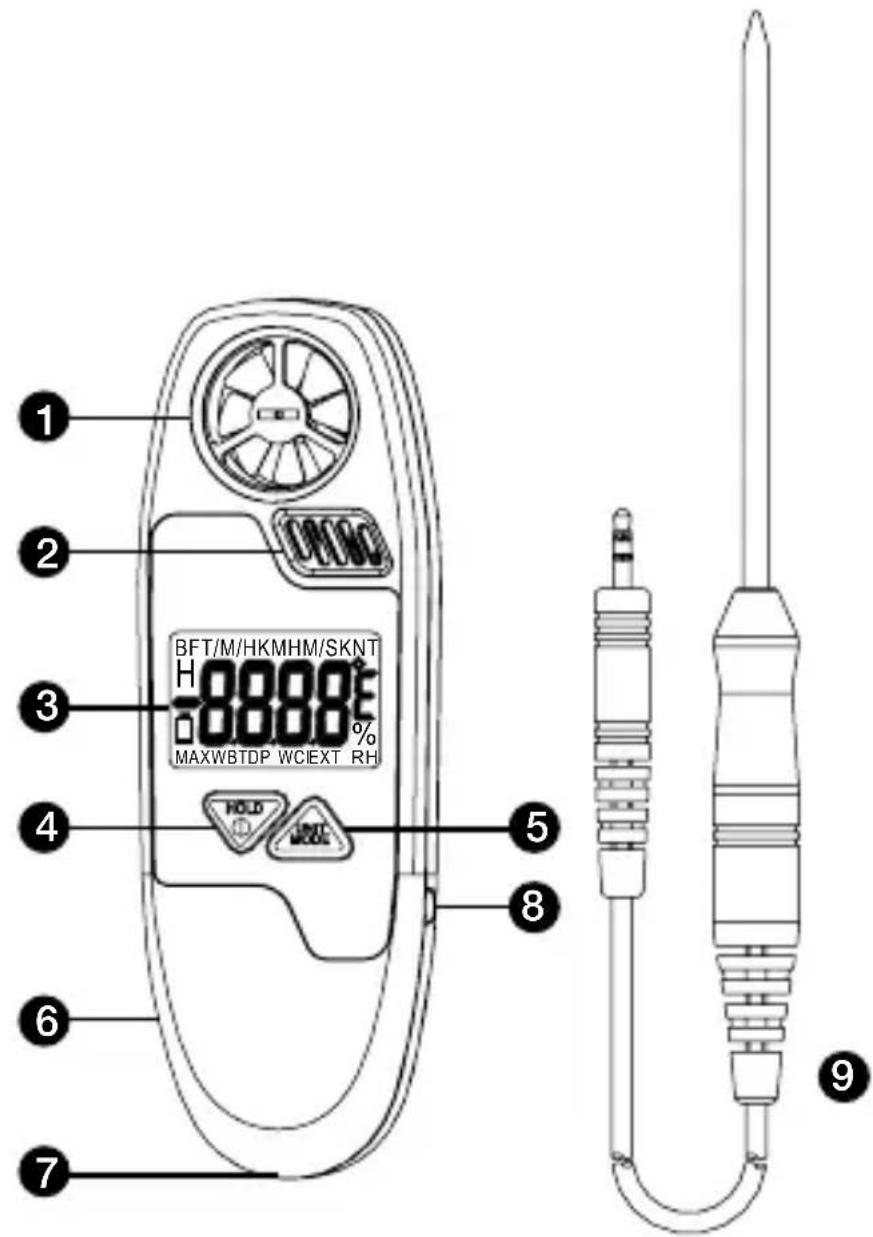

1) Girante
2) Sensore di temperatura a termistore e sensore capacitivo di umidità di precisione
3) Display a cristalli liquidi
4) Pulsante di accensione e di tenuta dati
5) Pulsante delle unità e della modalità di misura
6) Scomparto batteria (sul lato posteriore)
7) Supporto cinturino da polso
8) Connettore sonda TPK60
9) Sonda TPK60

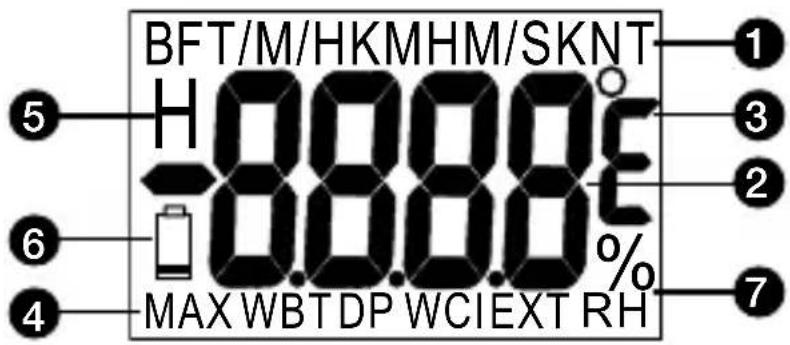

1) Unità di misura velocità aria
2) Sezione principale display:

velocità del vento, temperatura dell'aria, umidità relativa, indice di raffreddamento da vento (WCI), temperatura del punto di rugiada (DP), temperatura a bulbo umido (WBT), temperatura alla sonda (EXT), in sequenza ciclica

3) Unità di misura temperatura: °C o °F selezionabile
4) Indicatore velocità max
5) È stata fermata l'ultima lettura
6) Indicatore di bassa carica della pila
7) Indicatore e unità di misura umidità

PULSANTE DI ACCENSIONE / TENUTA DATI

• Premerlo per accendere lo strumento
• Tenerlo premuto per almeno tre secondi per spegnere lo strumento e ridurre il consumo della pila
• Nella modalità di normale funzionamento, premerlo per fermare la lettura sul display
• Se è abilitata la modalità di spegnimento automatico, tenerlo premuto per almeno tre secondi per disabilitarla

PULSANTE UNITÀ DI MISURA / MODALITÀ

- Nella modalità di normale funzionamento, premerlo per visualizzare le diverse modalità in sequenza ciclica: velocità/velocità max/temp. aria/umidità relativa/indice di raffreddamento da vento/temp. punto di rugiada/temp. a bulbo umido/temp. sonda esterna

- Nella modalità di misura della velocità del vento, premere i due pulsanti simultaneamente per cambiare le unità di misura della velocità - In qualsiasi modalità di misura della temperatura, premere i due pulsanti simultaneamente per cambiare le unità di misura della temperatura

INDICE

SIMBOLI 2

DISIMBALLAGGIO E ISPEZIONE ......2

INTRODUZIONE ......3

Caratteristiche ....3

FUNZIONAMENTO ....3

Spegnimento automatico 4

DATI TECNICI 4

MANUTENZIONE E RIPARAZIONI ......6

Sostituzione della pila ......6

RICERCA GUASTI 7

SIMBOLI

	Attenzione. Vedere la spiegazione nel manuale
	Conforme alle norme australiane di pertinenza
	Conforme alle direttive della Comunità Europea
	Non smaltire questo prodotto assieme ad altri rifiuti solidi non differenziati

⚠ AVVERTENZE E PRECAUZIONI

• Lo strumento è preciso a velocità del vento basse e intermedie. Usarlo con cautela a velocità molto alte; p. es., usandolo dal finestrino di un'automobile ad alta velocità, il cuscinetto della girante si danneggerebbe e causerebbe risultati imprecisi.
• Quando si programma lo strumento e poi lo si riavvia, per impostazione predefinita vengono selezionate la modalità e le unità di misura usate per ultime.
• Si può rimuovere la pellicola trasparente di protezione dal display se le schermate sono sfocate.

DISIMBALLAGGIO E ISPEZIONE

La confezione deve contenere:

1 strumento TMA5
1 sonda TPK60
1 pila CR2032
1 copia del manuale d'uso
1 custodia morbida
1 cinturino da polso

Se uno di questi articoli è danneggiato o manca, restituire l'intera confezione al punto di acquisto perché venga sostituita.

Grazie per avere acquistato l'anemometro compatto TMA5, un comodo strumento per misure della velocità, temperatura e umidità dell'aria.

Caratteristiche

• Compatto e dotato di cinturino da polso
• Sensore a termistore e sensore capacitivo di umidità di precisione
• Facile funzionamento a due pulsanti
• Grande display con 7 unità di misura selezionabili
• Funzione di tenuta dati sul display
• Sonda esterna di temperatura inclusa
• Spegnimento automatico

FUNZIONAMENTO

1. Tenere fermo lo strumento, con il braccio disteso in modo che sia lontano dal corpo e che il flusso dell'aria lo raggiunga dalla parte posteriore.
2. Collegare la sonda TPK60 se si vuole misurare la temperatura esterna.
3. Premere il pulsante "POWER/HOLD" per accendere lo strumento.
4. La riga superiore del display indica le unità di misura della velocità del vento e la sezione principale del display indica il valore (Fig. 1).
5. Premere il pulsante "POWER/HOLD" per fermare la lettura sul display. Sul display compare l'icona "H". Premere di nuovo il pulsante per riprendere le misure (Fig. 2).
6. Premere il pulsante "UNIT/MODE" per visualizzare la velocità massima dell'aria, la temperatura dell'aria, l'umidità relativa, l'indice di raffreddamento da

vento (WCI), la temperatura del punto di rugiada (DP), la temperatura a bulbo umido (WBT) e la temperatura alla sonda (EXT).

1. Per cambiare le unità di misura della velocità, premere simultaneamente "POWER/HOLD" e "UNIT/MODE" nella modalità di misura della velocità.
2. Per cambiare le unità di misura della temperatura, premere simultaneamente "POWER/HOLD" e "UNIT/MODE" nella modalità di misura della temperatura.
3. Spegnere lo strumento premendo il pulsante "POWER/HOLD" e tenendolo premuto per almeno tre secondi.
4. Scollegare la sonda e riporre l'anemometro nella custodia morbida per proteggere la girante.

Spegnimento automatico

Lo strumento si spegne automaticamente dopo circa 5 minuti di inattività. È possibile disabilitare la funzione di spegnimento automatico premendo “HOLD” e tenendolo premuto per almeno tre secondi prima di accendere lo strumento, finché al centro dello schermo non compare una “n” (Fig. 3), quindi rilasciare il pulsante per andare alla normale modalità di misura.

DATI TECNICI

Portata delle misure

di velocità: 0,5 - 44,7 M/H, 60 - 3937 FT/M,

Precisione: +/-5% della lettura o +/- l'ultima cifra significativa (il valore maggiore tra i due)

Portata delle misure di temperatura dell'aria: 0 - 50 °C (32 °F - 122 °F)

Risoluzione: 0,1 °C

Precisione: +/-1 °C

Portata delle misure di umidità: 5 - 95% di umidità relativa

Risoluzione: 0,1% di u.r.

Precisione: +3,5% u.r. (a 25 °C, 10 - 90% u.r.);

altri intervalli: +5%

Portata delle misure di temp. esterna con la sonda:

da -20 a 70 °C (da -4 °F a 162 °F)

Risoluzione: 0,1 °C

Precisione: +/-1 °C

Portata delle misure del punto di rugiada:

da -20 a 59,9 °C (da -4 °F a 140 °F)

Portata delle misure di temperatura a bulbo umido:

da -5 a 59,9 °C (da 23 °F a 140 °F)

Temperatura di funzionamento: 0 - 50 °C

Umidità relativa percentuale di funzionamento: 0 - 80%

Alimentazione: 1 pila (CR2032) da 3 V

Unità di misura della velocità del vento:

M/S: metri al secondo

KMH: chilometri all'ora

FT/M: piedi al minuto

KNT: nodi

M/H: miglia all'ora

BF: beaufort

CE - Compatibilità elettromagnetica: a norma EN61326-1.

Questo prodotto risponde ai requisiti delle seguenti direttive della Comunità Europea: 89/336/CEE

(compatibilità elettromagnetica) e 73/23/CEE (basse tensioni) modificate dalla direttiva 93/68/CEE (marchio

CE). Tuttavia, rumore elettrico o campi elettromagnetici intensi vicino all'apparecchio possono disturbare il circuito di misura. Inoltre gli strumenti di misura risponderanno a segnali indesiderati che possono essere presenti nel circuito di misura. Gli utenti devono esercitare cautela e prendere le opportune precauzioni per evitare risultati falsi quando si eseguono misure in presenza di interferenze elettroniche.

MANUTENZIONE E RIPARAZIONI

Se sembra che lo strumento non funzioni bene, procedere come segue per individuare la causa del problema:

1. Controllare la pila. Sostituirla immediatamente quando sul display compare il simbolo “☐”.
2. Rileggere le istruzioni per l'uso, per accertarsi di non avere compiuto operazioni sbagliate.

Fatta eccezione per la sostituzione della pila, qualsiasi operazione di manutenzione o riparazione dello strumento deve essere eseguita esclusivamente presso un centro di assistenza autorizzato dalla fabbrica o da altro personale di manutenzione qualificato. Il pannello anteriore e l'involucro possono essere puliti con una soluzione di detergente neutro e acqua; applicare in quantità moderata con un panno morbido e lasciare asciugare completamente prima dell'uso.

Lo strumento è preciso a velocità del vento basse e intermedie. Usarlo con cautela a velocità molto alte; p. es., usandolo dal finestrino di un'automobile ad alta velocità, il cuscinetto della girante si danneggerebbe e causerebbe risultati imprecisi.

Sostituzione della pila

Sostituire la pila quando sul display compare l'icona di bassa carica. Per sostituire la pila, procedere come segue.

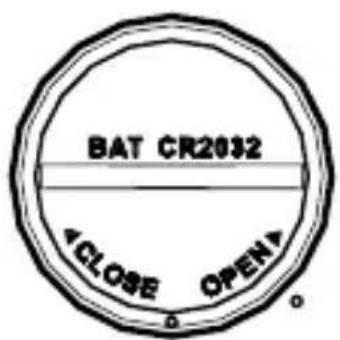

1. Girare il coperchio dello scomparto della pila in senso ANTIORARIO per rimuoverlo (Fig. 4).
2. Inserire la pila nuova tra i due contatti, con il lato dell'anodo rivolto verso l'alto.
3. Chiudere il coperchio girandolo in Senso ORARIO.

RICERCA GUASTI

1. Dopo che si accende lo strumento il display non mostra niente

a) Accertarsi di tenere premuto il pulsante di accensione per almeno 0,2 secondi.
b) Accertarsi che sia inserita una pila carica e con la giusta polarità, che faccia contatto adeguato.
c) Sostituire la batteria o rimuoverla e reinserirla dopo un minuto.

2. Il display si spegne

a) Sostituire la batteria.
b) Disabilitare la funzione di spegnimento automatico se si deve usare lo strumento lasciandolo inattivo per lunghi periodi.

3. Codice di errore

E02: valore sotto il limite inferiore di portata.
E03: valore sopra il limite superiore di portata.
E04: errore dei dati originali (RH, WCI, DP, WBT).
E31: circuito o sensore danneggiato.

4. La lettura della velocità del vento è sempre pari a zero

Componenti o circuito per le misure di velocità del vento danneggiati. Restituire lo strumento per farlo riparare.

BF 3

Fig. 1

FT/M H 1408

Fig. 2

Simple black geometric shape resembling a stylized letter or symbol on white background (no text or symbols)

Fig. 3

BAT CR2032 CLOSE OPEN

Fig. 4
