Inhalt

VERWENDEN DER TASTEN....2

ANZEIGEELEMENTE .... 3

MESSUNGEN DURCHFÜHREN......4

Luftgeschwindigkeitsmessungen......4

Luftflussmessungen 4

Einzelpunkt-MIN/MAX/AVG-Aufzeichnung 5

Mehrpunkt-Durchschnittsaufzeichnung 5

Datenhaltefunktion.... 6

Ändern der Messeinheit......6

AUTOMATISCHE ABSCHALTUNG......7

FEHLERMELDUNGSANZEIGE....7

NÜTZLICHE GLEICHUNGEN UND UMRECHNUNGEN ...... 7

Kubikgleichungen 7

Umrechnungstabelle 7

ERSETZEN DER BATTERIE 7

SPEZIFIKATIONEN 8

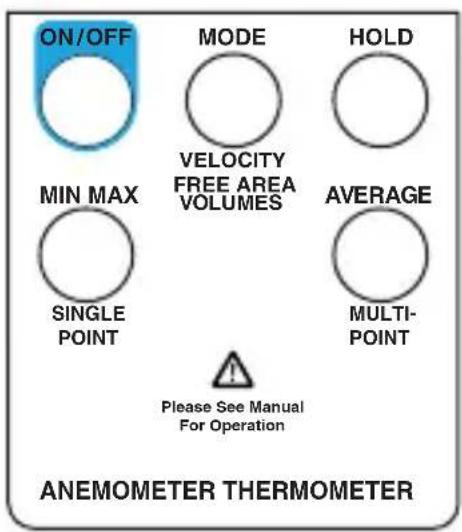

Taste Beschreibung
ON/OFF	Schaltet das Messgerät ein und aus.
MODE	Schaltet zwischen Geschwindigkeit (VELOCITY), Freibereich (FREE AREA) und Volumen (VOLUMES) um.
HOLD	Erfasst einen gemessenen Wert. Setzt Stelle auf gewünschten Wert.
MIN MAX	Zeigt den Niedrigst- bzw. Höchstwert an. Durchschnittsberechnung oder Aufzeichnung.
AVERAGE	Zeigt den durchschnittlichen Wert aller Messungen an. Nächste Stelle zur Bearbeitung auswählen.

Vel Luftgeschwindigkeitsmessung.

FLOW Luftfluss/Luftvolumen.

AREA Freibereich-Standardeinstellung.

Hold Friert aktuellen Messwert ein.

knots 1850 Meter pro Stunde.

ft/m Fuß pro Minute.

ft² Quadratfuß.

m/s Meter pro Sekunde.

m^2 Quadratmeter.

mil/h Meilen pro Stunde.

cfm Kubikfuß pro Minute.

km/h Kilometer pro Stunde.

cms Kubikmeter pro Sekunde.

Primäranzeige Numerische Anzeige für Luftgeschwindigkeit,

Luftvolumen und Freibereichstelle.

°C Celsius.

°F Fahrenheit.

Secondary display Temperaturanzeige oder

Aufzeichnungsnummer.

MIN Niedrigstwert.

MAX Höchstwert.

REC Aufzeichnung und gespeichert.

AVG Durchschnittswert.

- Polaritätsanzeiger für Minustemperatur.

Luftgeschwindigkeitsmessungen

Luftgeschwindigkeits- und Temperaturmesswerte können auf diesem Messgerät in den folgenden Messeinheiten angezeigt werden: ft/m (Fuß pro Minute) oder m/s (Meter pro Sekunde) für Luftgeschwindigkeit und °F oder °C für Temperatur.

1. Den Sensor oben am Messgerät an die Sensor-Eingangsbuchse anschließen.
2. Das Messgerät unter Verwendung der Taste ON/OFF einschalten.
3. Oben links auf der LCD sollte 'Vel' erscheinen. Wenn nicht, die Taste MODE drücken und gedrückt halten, bis ein Pieps ertönt. Dieses Verfahren wiederholen, bis 'Vel' auf der Anzeige erscheint.

vel 0.0.0.0 m/s 29.5 °C

1. Den Sensor im zu messenden Luftstrom platzieren.
2. Die Luftgeschwindigkeits- und Temperaturmesswerte auf der LCD beobachten. Die obere Anzeige zeigt den Luftgeschwindigkeitsmesswert an. Die untere Anzeige zeigt den Temperaturmesswert an.

Luftflussmessungen

Vor der Durchführung von Luftflussmessungen muss der Bereich des zu prüfenden Kanals (in m2 oder ft2) bestimmt werden (nötigenfalls den Kanalhersteller anfragen). Wenn der Bereich bekannt ist, den Wert wie folgt eingeben:

1. Das Messgerät unter Verwendung der Taste ON/OFF einschalten.
2. Die Taste MODE drücken und gedrückt halten, bis ein Pieps ertönt. „AREA“ erscheint auf der Anzeige. Eine Stelle blinkt und zeigt damit an, dass dieser Wert verändert werden kann.

1. Die Taste HOLD drücken, um die Stelle auf den gewünschten Wert zu setzen.
2. Die Taste AVERAGE drücken, um die nächste Stelle zur Bearbeitung auszuwählen.
3. Wenn der Bereich korrekt eingegeben wurde, die Taste MIN MAX einmal drücken. Ein Pieps ertönt und die Stellen hören auf zu blinken.
4. Die Taste HOLD einmal drücken, um der Bereichswert zu speichern.
5. Das Messgerät ist jetzt zum Messen von Luftfluss bereit.

Den Sensor im Luftstrom platzieren und die Luftfluss- und Temperaturmesswerte auf der LCD beobachten.

Einzelpunkt-MIN/MAX/AVG-Aufzeichnung

Einzelpunkt-MIN/MAX/AVG-Aufzeichnung Dieses Messgerät kann den Niedrigstwert (MIN), den Höchstwert (MAX) und den Durchschnittswert (AVG) von Luftgeschwindigkeits-, Luftfluss- und Temperaturmessungen aufzeichnen und anzeigen.

1. Die ausführlichen Anleitungen auf der vorherigen Seite zum Starten von Luftgeschwindigkeits- bzw. Luftflussmessungen befolgen.
2. Die TasteMIN MAX drücken. Die Anzeigen REC (Aufzeichnung) und AVG (Durchschnitt) erscheinen auf der Anzeige, und das Messgerät beginnt Daten aufzuzeichnen.

1. Wenn die Messsitzung zu Ende ist (maximal 2 Stunden), die Taste HOLD drücken, bis der Pieps ertönt.
2. Um den Niedrigstwert (MIN) anzuzeigen, die Taste MIN MAX zweimal drücken, bis die Anzeige MIN erscheint. Der Niedrigstwert wird auf der LCD angezeigt.
3. MIN MAX erneut drücken, um den Höchstwert anzuzeigen. Die Anzeige MAX wird zusammen mit dem Höchstwert auf der LCD angezeigt.
4. MIN MAX erneut drücken, um den Durchschnittswert anzuzeigen. Die Anzeige AVG wird zusammen mit dem Durchschnittswert auf der LCD angezeigt.
5. TUm diesen Modus zu beenden, die Taste MIN MAX drücken und gedrückt halten, bis das Gerät zweimal kurz hintereinander piepst und die Anzeigen (REC, MIN, MAX, AVG) ausgeblendet werden.

Mehrpunkt-Durchschnittsaufzeichnung

Das Messgerät kann bis zu 8 getrennte Messungen vornehmen und automatisch den Durchschnitt aller Messungen berechnen.

1. Die ausführlichen Anleitungen auf der vorherigen Seite zum Starten von Luftgeschwindigkeits- bzw. Luftflussmessungen befolgen.
2. Wenn die erste Messung durchgeführt wurde und auf der Anzeige angezeigt wird, die Taste HOLD drücken und gedrückt halten. Die Taste loslassen, wenn der Pieps ertönt.
3. Der Messwert bleibt erhalten und das 'HOLD'-Symbol wird auf der LCD über dem Wert eingeblendet.
4. Die Taste MIN MAX drücken und gedrückt halten, bis ein Pieps ertönt, und dann loslassen. Die LCD zeigt kurzzeitig eine Zahl (1 bis 8) an, die die aktuelle Messnummer repräsentiert.

vol Hold 0 15 1 AVG 5

1. Dieses Verfahren wiederholen, bis 8 Messungen durchgeführt sind.
2. Die Taste AVERAGE drücken, um den durchschnittlichen Wert aller Messungen anzuzeigen.
3. Zur Anzeige des durchschnittlichen Luftstroms drücken Sie zum Aufrufen des Bereichs die MODE-Taste und dann für Luftstrom erneut MODE.
4. Halten Sie zum Verlassen dieses Modus und zum Löschen aller gespeicherten Messungen die Taste AVERAGE gedrückt, bis 2 Signaltöne ausgegeben werden. Drücken Sie zum Verlassen ohne Löschen der Messungen die Taste HOLD.

Datenhaltefunktion

1. Während der Durchführung von Messungen kann der angezeigte Messwert durch Drücken und Halten der Taste HOLD, bis ein Pieps ertönt, eingefroren werden.
2. Die Anzeige 'HOLD' erscheint auf der LCD, wenn die sich die Anzeige in diesem Modus befindet.
3. Zum Beenden dieses Modus die Taste MODE drücken und gedrückt halten, bis ein Pieps ertönt.

Ändern der Messeinheit

Die US-Messeinheiten sind °F, ft/m (Fuß pro Minute) und CFM (Kubikfuß pro Minute). Die metrischen Einheiten sind: °C, m/s (Meter pro Sekunde) und CMS (Kubikmeter pro Sekunde).

1. Das Messgerät durch gleichzeitiges Drücken und Halten der Tasten ON/OFF und AVERAGE einschalten. Die Taste ON/OFF zuerst loslassen und dann die Taste AVERAGE. Die Messeinheiten werden auf der LCD angezeigt.

Hin w/s -°C -F

2.DieTasteHOLD für metrische Messeinheiten bzw. die Taste AVERAGE für US-Messeinheiten drücken.

1. Die Taste MIN MAX drücken. „S“ erscheint auf der LCD.
2. Die Taste HOLD drücken, um zur nächsten Auswahl zu schreiten.
3. Die Baudrate für PC-Schnittstellenmodelle erscheint (1200 oder 2400). Nötigenfalls die Baudrate durch Drücken der Taste HOLD (1200) oder AVERAGE (2400) auswählen.
4. Um zu Normalbetrieb zurückzukehren, MIN MAX erneut drücken (das „S“ erscheint wieder), dann die Taste HOLD drücken und gedrückt halten, bis der Pieps ertönt.

AUTOMATISCHE ABSCHALTUNG

Das TMA10A Anemometer schaltet sich nach 20 Minuten automatisch aus, um Batteriestrom zu sparen. Die Tasten ON/OFF und HOLD drücken, um die automatische Abschaltfunktion zu deaktivieren.

FEHLERMELDUNGSANZEIGE

Wenn der Sensor nicht am Messgerät angeschlossen oder betriebsunfähig ist, piepst das Messgerät. Die Meldung „E6“ erscheint auf der Anzeige und das Messgerät schaltet sich ab. Den Sensor anschließen bzw. das Messgerät und den Sensor zur Reparatur einsenden.

NÜTZLICHE GLEICHUNGEN UND UMRECHNUNGEN

Kubikgleichungen

CFM (ft ^3 /min) = Luftgeschwindigkeit (ft/min) x Bereich (ft ^2 )

CMS (m³/sec) = Luftgeschwindigkeit (m/sec) x Bereich (m²)

Umrechnungstabelle

	m/s ft/min knoten	km/h MPH
1 m/s 1 196,87 1,944 3,6 2,24
1 ft/min 0,00508 1 0,00987 0,01829 0,01138
1 knot 0,5144 101,27 1 1,8519 1,1523
1 km/h 0,2778 54,69 0,54 1 0,6222
1 MPH 0,4464 87,89 0,8679 1,6071 1

ERSETZEN DER BATTERIE

Die 9-Volt-Batterie ersetzen, wenn die Anzeige blinkt oder leer ist.

1. Die Kreuzschlitzschraube an der Batteriefachabdeckung entfernen.
2. Die hintere Batteriefachabdeckung abheben.
3. Die 9-Volt-Batterie ersetzen und die Batteriefachabdeckung wieder anbringen.

SPEZIFIKATIONEN

Anzeige Doppelte, 4-stellige (9999 Zählung) LCD
Messeinheiten Luftgeschwindigkeit: ft/min (Fuß pro Minute); m/s (Meter pro Sekunde)Luftfluss: CMS (m3/sec) und CFM (ft3/min); Temperatur: °C und °F
Datenhaltemodus Friert angezeigten Messwert ein
Sensoren Luftgeschwindigkeits-/Luftflusssensor:Konventionelles Flügelrad mit reibungsarmem Kugellager. Temperatursensor: Präzisionsthermistor
MIN MAX-Speicher Aufzeichnung und Anzeige der Niedrigst- und Höchstwerte
Durchschnittswert-Speicher	Einzelpunkt (bis 2 Stunden) oder Mehrpunkt (bis 8 Messungen)
Automatische Stromabschaltung	Ruhemodus (mit Umgehung) nach 20 Minuten spart Energie
Betriebstemperatur 0°C bis 50 °C (32 °F bis 122 °F)
Betriebsfeuchtigkeit Max. 80 % RH (relative Feuchte)
Stromversorgung 9 V Batterie (Hochleistungs-Alkalibatterie); Batterielebensdauer: 100 Stunden
Gewicht 363 g, einschließlich Batterie und Sensor
Abmessungen Hauptinstrument:181 x 71 x 38 mm (7,1 x 2,8 x 1,4 Zoll) Sensorkopfdurchmesser: 70 mm

Luftgeschwindigkeitsmessungen	Bereich Auflösung Genauigkeit
m/s(Meter pro Sekunde)	0,40 bis 25,00 m/s 0,01	m/s	±2% der Skala
ft/min(fFuß pro Minute)	125 bis 4900 ft/min 1 ft	min	±2% der Skala
Luftflussmessungen	Bereich Auflösung Bereich
CMS(cKubikmeter pro Sekunde)	0,01 to 99,99 m^3 /sec 0,01	0 to 9,999	m^2
CFM(Kubikfuß pro Minute)	1 to 9999 ft3/min	1,0	0 to 9,999 ft^2
Lufttemperatur	Bereich Auflösung Genauigkeit
	0 bis 50 °C (32 bis 122°F)	0,1 °F/°C	±1,5 °F (0,8 °C)
