Type de produit	Système de microphone sans fil professionnel VHF double canal
Marque et modèle	Skytec STWM712H
Fréquence porteuse	200.175 MHz / 201.400 MHz
Portée maximale	Jusqu'à 50 mètres (dans de bonnes conditions)
Réponse en fréquence	40 Hz - 20 kHz
Rapport signal/bruit	>100 dB
Distorsion harmonique totale (THD)	<0.5%
Modulation	FM
Alimentation du récepteur	220-240 VAC, 50 Hz
Alimentation du microphone	Batterie 9V (non incluse)
Autonomie du microphone	Environ 8 heures en fonctionnement continu
Type de microphone	Dynamique unidirectionnel
Sorties audio	CHA, CHB, MIX (asymétrique et symétrique)
Antennes	Deux antennes dépliables
Température de fonctionnement	-10°C à 50°C
Entretien	Nettoyer avec un chiffon humide ; ne pas utiliser de liquides ou aérosols
Sécurité	Débrancher avant nettoyage ; ne pas ouvrir le boitier ; réparation par un technicien qualifié
Pièces détachées	Utiliser exclusivement des composants d'origine ou équivalents
Informations générales	Système sans fil professionnel adapté aux présentations, à la maison et aux soirées karaoké

FOIRE AUX QUESTIONS - STWM712H Skytec

Comment installer le système STWM712H ?

Branchez le cordon secteur du récepteur à une prise 220-240V. Connectez la sortie audio (CHA, CHB ou MIX) à votre amplificateur. Allumez le récepteur. Insérez une batterie 9V dans le microphone et mettez l'interrupteur sur ON. Parlez dans le micro et réglez le volume.

Comment changer la batterie du microphone ?

Dévissez le couvercle du compartiment batterie au bas du microphone. Retirez l'ancienne batterie et insérez une nouvelle batterie 9V en respectant la polarité (+/-) indiquée. Revissez le couvercle.

Quelle est la portée maximale du système ?

La portée maximale est de 50 mètres dans de bonnes conditions (visibilité directe, sans obstacles). En utilisation normale, elle peut être d'environ 30 mètres, et jusqu'à 20 mètres dans des conditions difficiles.

Que faire si le son est coupé ou de mauvaise qualité ?

Vérifiez d'abord la batterie du microphone : si elle est faible, remplacez-la. Assurez-vous que le micro et le récepteur sont sur le même canal. Éloignez-vous des sources d'interférences. Si le problème persiste, contactez un technicien.

Comment nettoyer le microphone et le récepteur ?

Débranchez le récepteur du secteur avant tout nettoyage. Utilisez un chiffon humide (pas mouillé) pour nettoyer les surfaces. N'utilisez pas de liquides, aérosols ou solvants.

Puis-je utiliser deux microphones en même temps ?

Oui, ce système est un système double canal (CHA et CHB). Vous pouvez utiliser deux microphones simultanément sans interférences, chacun sur son canal dédié.

Que faire en cas de dysfonctionnement ?

N'essayez pas de réparer vous-même. Débranchez l'appareil et contactez un technicien qualifié ou votre revendeur. L'ouverture du boîtier peut entraîner un risque de décharge électrique.

Quelles sont les précautions de sécurité à respecter ?

Lisez la notice avant utilisation. Ne placez pas l'appareil près de sources de chaleur ou à la lumière directe du soleil. Débranchez en cas de non-utilisation prolongée. Utilisez uniquement des accessoires d'origine. Ne jetez pas les batteries avec les ordures ménagères.

Où dois-je placer le récepteur pour une meilleure réception ?

Placez le récepteur dans un endroit dégagé, loin des murs métalliques et des sources d'interférences électromagnétiques. Dépliez les deux antennes verticalement pour optimiser la réception.

Comment recycler l'appareil en fin de vie ?

Ce produit porte le symbole de recyclage. Ne le jetez pas avec les déchets ménagers. Déposez-le dans un centre de recyclage agréé ou rapportez-le à votre revendeur. Les batteries doivent être retirées et recyclées séparément.

MODE D'EMPLOI STWM712H Skytec

Ces produits sont conçus pour des circuits anéchoïques, le transformateur est prévu pour un fonctionnement de longue durée. Veillez à débrancher l'appareil du secteur et à éteindre lorsque vous ne les utilisez pas.

CONSEILS DE SECURITE

NOTICE

Lisez la notice avec attention avant utilisation pour utiliser correctement ce produit.

Conservez la notice dans un endroit sûr pour pouvoir vous y reporter ultérieurement si besoin.

AVERTISSEMENT :

Faites attention aux conseils et avertissements dans la notice.

UTILISATION ET STOCKAGE :

Ne placez pas l'appareil dans un environnement soumis à des interférences électromagnétiques, à la lumière directe du soleil et à des températures élevées. En cas de non utilisation prolongée, débranchez l'appareil. Retirez toujours les batteries du microphone.

NETTOYAGE :

Avant de nettoyer l'appareil, débranchez-le. Utilisez un tissu humide, pas de liquide ou d'aérosols.

ACCESSOIRES

Utilisez uniquement les accessoires fournis par le fabricant.

ALIMENTATION :

Reportez-vous à l'étiquette pour être sûr de la tension à utiliser avec cet appareil.

MAINTENANCE:

Ne faites pas les réparations vous-même. Vous pourriez subir une décharge électrique. Faites impérativement appel à un technicien qualifié.

PIECES DETACHEES :

Si certains composants doivent être remplacés, ils doivent être remplacés par des composants d'origine ou présentant les mêmes caractéristiques. Sinon cela pourrait causer des incendies ou décharges électriques.

SECURITE :

Si l'appareil est en panne ou fonctionne mal, faites appel à un technicien pour le réparer. N'enlevez pas le couvercle du boîtier, ne faites pas de réparations vous-même. Contactez votre revendeur.

Pour tous les résidents de l'Union Européenne

Informations importante sur le respect de l'environnement.

Ce symbole sur l'appareil ou l'emballage indique que l'appareil doit être déposé dans un centre de recyclage pour contribuer à son élimination non polluante. Ne jetez pas l'appareil ou les batteries dans la poubelle domestique. Ramenez-les à votre revendeur ou dans un centre de recyclage. En cas de doute, contactez les autorités compétences

INTRODUCTION

Nous vous remercions d'avoir acheté ce produit. Veuillez lire la présente notice avant utilisation afin de pouvoir en profiter pleinement.

Conservez-la pour pouvoir vous y reporter ultérieurement si besoin.

Ce système de microphone sans fil professionnel est conçu selon une technologie américaine avec un récepteur à plage de fréquence VHF très sensible, géré par un cristal 15 ppm, un circuit réjecteur d'interférences... Conçu selon le système EDA. Excellent fonctionnement électrique contrôlé.

CARACTERISTIQUES

• Large réponse en fréquence, rapport signal/ bruit élevé
• Grande résistance aux interférences.
• Fonctionnement très silencieux, faible THD.
  • Pas de bruit fort d'allumage.
• Avec affichage témoin de fonctionnement et de niveau de batterie.
• Grande portée de plus de 30 m dans de bonnes conditions d'utilisation, sinon 20 m.
• Système double canaux, deux microphones peuvent être utilisés en même temps sans engendrer d'interférences.
• Pour des applications dans des présentations, à la maison
  • Pour soirées karaoké...

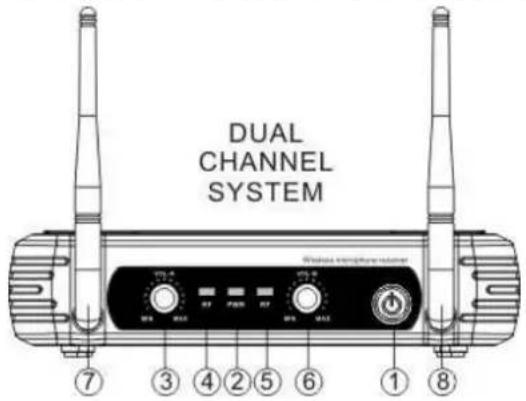

NOM DU RECEPTEUR ET DU MICROPHONE

DUAL CHANNEL SYSTEM 7 3 4 2 5 6 1 8

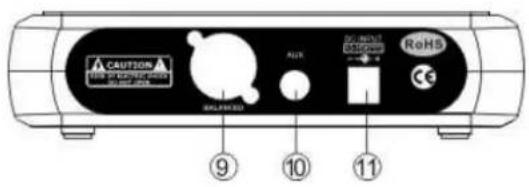

REAR PANEL

1. Interrupteur Power
2. Témoin de fonctionnement
3. Réglage de volume CHA
4. LED témoin CHA
5. LED témoin CHB
6. Réglage volume CHB
7. Bornier entrée antenne
8. Bornier entrée antenne CHB
9. Sortie AF
10. Sortie mixage AF
11. Cordon secteur

Dans cette notice, trois ensembles sont décrits :

179.178 : système VHF 2 canaux, 2 micros serre-tête
179.180 : système VHF 2 canaux, micro main + émetteur de poche
179.183 : système micro main 2 canaux micro main.
179.185 : système micro main 1 canal micro main.

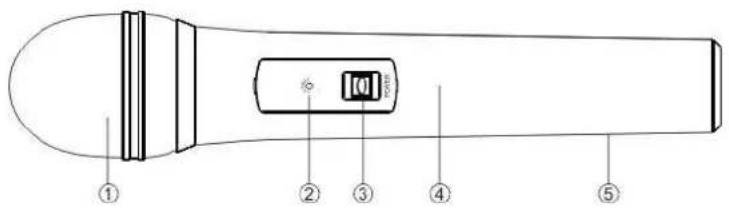

MICROPHONES

1. Grille
2. LED témoin batterie faible
3. Interrupteur ON/STB/OFF/
4. Corps du micro
5. Couvercle du compartiment batterie

INSTRUCTIONS D'UTILISATION

Fonctionnement

• Reliez le cordon secteur à une prise secteur et branchez le cordon à A.OUT, B.OUT ou MIX.OUT. Reliez ensuite l'amplificateur ou le micro à la prise audio (MIC IN). Dépliez les deux antennes. Mettez l'interrupteur Power sur On. Le témoin de fonctionnement brille. Le récepteur est en standby. (Ne placez pas l'appareil dans un angle pour garantir son fonctionnement correct).
• Dévissez le couvercle du compartiment batterie, installez la batterie en respectant la polarité selon les étiquettes dans le compartiment batterie.
• Mettez l'interrupteur sur ON ; la LED brille lorsque le signal sur le récepteur est disponible sur le canal. Le signal est alors disponible depuis le micro vers le récepteur. Réglez le volume du signal et l'interrupteur de volume sur l'amplificateur. Parlez dans le micro.
• Si le signal du micro est coupé, la batterie peut être morte. Remplacez-la immédiatement.

Note

Lorsque la tension est inférieure à 7 V, le signal peut être instable. si la distance effective est courte et si le son n'est pas d'assez bonne qualité, il peut être nécessaire de remplacer les batteries.

CARACTERISTIQUES TECHNIQUES

SYSTEME COMPLET

Fréquence porteuse.... 200.175 MHz / 201.400 MHz

Stabilité en fréquence .... <0.005%

Modulation FM

Plage déviation maximale 15 kHz

Réponse en fréquence 40 Hz – 20 kHz

Rapport signal / bruit....>100 dB

Plage dynamique audio >100 dB

T.H.D. < 0.5%

Portée 50 m (bonnes conditions)

Température fonc. -10 °C - 50 °C

RECEPTEUR

Système récepteur ...... fréquence fixe contrôlée par quartz

Sensibilité de réception 60 dB S/N ratio (12dBU)

Rapport signal / bruit....>100 dB

Niveau de sortie audio ...... mode asymétrique de CHA+B 0\~0.5V / 5kOhm

Mode symétrique de CHA+B 0\~0.5 / 50kOhm

Alimentation 220 \~240 Vac / 50 Hz

MICROPHONE

Sortie RF 30 mW (max)

Emissions non souhaitées ....>45 dB porteuse

Antenne .... intégrée

Microphone ...... Microphone dynamique unidirectionnel

Batterie 9 V

Consommation 25 mA environ

Durée de vie batterie .... 8 heures fonctionnement continu

1622

En Europe, système sans déclaration uniquement dans certains pays (Pays-Bas, Danemark). Plage non autorisée en S, BE, FR et IT. En Pologne et Espagne avec restrictions. Pour l'Allemagne, contactez la BundesNetzAgentur. L'utilisateur final doit demander une autorisation dans d'autres pays européens.
