Rodzaj produktu	Profesjonalny bezprzewodowy system mikrofonowy VHF dwukanałowy
Marka i model	Skytec STWM712H
Częstotliwość nośna	200.175 MHz / 201.400 MHz
Maksymalny zasięg	Do 50 metrów (w dobrych warunkach)
Pasmo przenoszenia	40 Hz - 20 kHz
Stosunek sygnału do szumu	>100 dB
Całkowite zniekształcenia harmoniczne (THD)	<0.5%
Modulacja	FM
Zasilanie odbiornika	220-240 V AC, 50 Hz
Zasilanie mikrofonu	Bateria 9V (nie dołączona)
Czas pracy mikrofonu	Około 8 godzin ciągłej pracy
Typ mikrofonu	Dynamiczny jednokierunkowy
Wyjścia audio	CHA, CHB, MIX (niesymetryczne i symetryczne)
Anteny	Dwie składane anteny
Temperatura pracy	-10°C do 50°C
Konserwacja	Czyścić wilgotną szmatką; nie używać płynów ani aerozoli
Bezpieczeństwo	Odłączyć przed czyszczeniem; nie otwierać obudowy; naprawa przez wykwalifikowanego technika
Części zamienne	Używać wyłącznie oryginalnych lub równoważnych komponentów
Informacje ogólne	Profesjonalny system bezprzewodowy odpowiedni do prezentacji, użytku domowego i imprez karaoke

Często zadawane pytania - STWM712H Skytec

Jak zainstalować system STWM712H?

Podłącz przewód zasilający odbiornika do gniazdka 220-240V. Połącz wyjście audio (CHA, CHB lub MIX) ze wzmacniaczem. Włącz odbiornik. Włóż baterię 9V do mikrofonu i ustaw przełącznik w pozycji ON. Mów do mikrofonu i ustaw głośność.

Jak wymienić baterię w mikrofonie?

Odkręć pokrywę komory baterii na spodzie mikrofonu. Wyjmij starą baterię i włóż nową baterię 9V zgodnie z zaznaczoną biegunowością (+/-). Zakręć pokrywę.

Jaki jest maksymalny zasięg systemu?

Maksymalny zasięg wynosi 50 metrów w dobrych warunkach (bezpośrednia widoczność, brak przeszkód). Przy normalnym użytkowaniu może wynosić około 30 metrów, a do 20 metrów w trudnych warunkach.

Co zrobić, gdy dźwięk jest przerywany lub niskiej jakości?

Najpierw sprawdź baterię mikrofonu: jeśli jest słaba, wymień ją. Upewnij się, że mikrofon i odbiornik są na tym samym kanale. Oddal się od źródeł zakłóceń. Jeśli problem nie ustąpi, skontaktuj się z technikiem.

Jak czyścić mikrofon i odbiornik?

Odłącz odbiornik od zasilania przed czyszczeniem. Użyj wilgotnej szmatki (nie mokrej) do czyszczenia powierzchni. Nie używaj płynów, aerozoli ani rozpuszczalników.

Czy mogę używać dwóch mikrofonów jednocześnie?

Tak, ten system jest systemem dwukanałowym (CHA i CHB). Można używać dwóch mikrofonów jednocześnie bez zakłóceń, każdy na swoim dedykowanym kanale.

Co zrobić w przypadku awarii?

Nie próbuj naprawiać samodzielnie. Odłącz urządzenie i skontaktuj się z wykwalifikowanym technikiem lub sprzedawcą. Otwarcie obudowy może grozić porażeniem prądem.

Jakie środki ostrożności należy zachować?

Przed użyciem przeczytaj instrukcję. Nie umieszczaj urządzenia w pobliżu źródeł ciepła ani w bezpośrednim świetle słonecznym. Odłącz w przypadku dłuższego nieużywania. Używaj wyłącznie oryginalnych akcesoriów. Nie wyrzucaj baterii razem z odpadami domowymi.

Gdzie umieścić odbiornik, aby uzyskać najlepszy odbiór?

Umieść odbiornik w otwartym miejscu, z dala od metalowych ścian i źródeł zakłóceń elektromagnetycznych. Rozłóż obie anteny pionowo, aby zoptymalizować odbiór.

Jak zutylizować urządzenie po zakończeniu eksploatacji?

Ten produkt jest oznaczony symbolem recyklingu. Nie wyrzucaj go z odpadami domowymi. Oddaj go do autoryzowanego punktu recyklingu lub zwróć sprzedawcy. Baterie należy wyjąć i poddać recyklingowi oddzielnie.

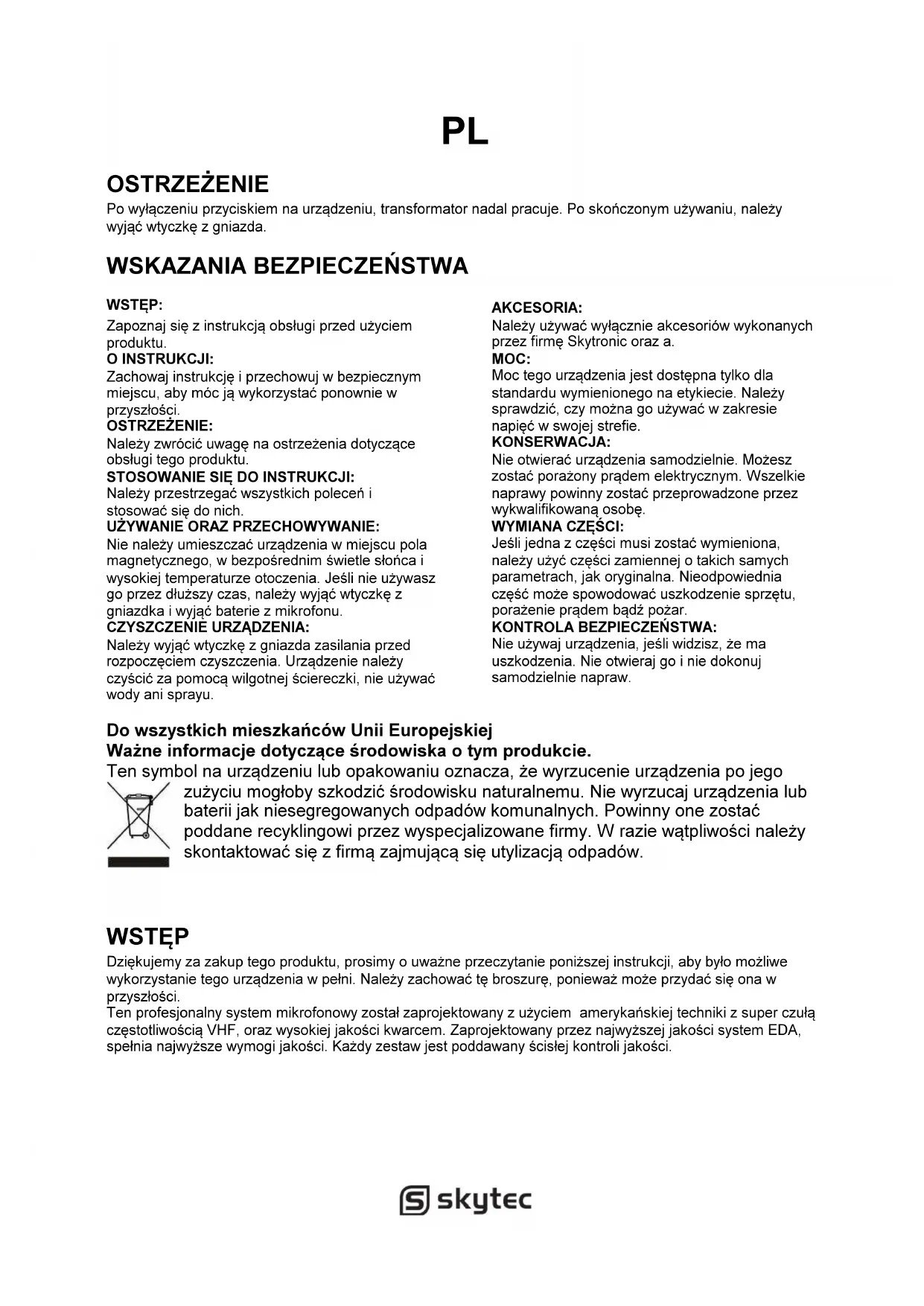

INSTRUKCJA OBSŁUGI STWM712H Skytec

Po wyłączeniu przyciskiem na urządzeniu, transformator nadal pracuje. Po skończonym używaniu, należy wyjąć wtyczkę z gniazda.

WSKAZANIA BEZPIECZEŃSTWA

WSTEP:

Zapoznaj się z instrukcją obsługi przed użyciem produktu.

O INSTRUKCJI:

Zachowaj instrukcję i przechowuj w bezpiecznym miejscu, aby móc ją wykorzystać ponownie w przyszłości.

OSTRZEŻENIE:

Należy zwrócić uwagę na ostrzeżenia dotyczące obsługi tego produktu.

STOSOWANIE SIE DO INSTRUKCJI:

Należy przestrzegać wszystkich poleceń i stosować się do nich.

UŻYWANIE ORAZ PRZECHOWYWANIE:

Nie należy umieszczac ć urządzenia w miejscu pola magnetycznego, w bezpośrednim świetle słońca i wysokiej temperaturze otoczenia. Jeśli nie używasz go przez dłuższy czas, należy wyjąć wtyczkę z gniazdka i wyjąć baterie z mikrofonu.

CZYSZCZENIE URZĄDZENIA:

Należy wyjąć wtyczkę z gniazda zasilania przed rozpoczęciem czyszczenia. Urządzenie należy czyścić za pomocą wilgotnej ściereczki, nie używać wody ani sprayu.

AKCESORIA:

Należy używać wyłącznie akcesoriów wykonanych przez firmę Skytronic oraz a.

MOC:

Moc tego urządzenia jest dostępna tylko dla standardu wymienionego na etykiecie. Należy sprawdzić, czy można go używać w zakresie napięć w swojej strefie.

KONSERWACJA:

Nie otwierać urządzenia samodzielnie. Możesz zostać porażony prądem elektrycznym. Wszelkie naprawy powinny zostać przeprowadzone przez wykwalifikowaną osobę.

WYMIANA CZEŚCI:

Jeśli jedna z części musi zostać wymieniona, należy użyć części zamiennej o takich samych parametrach, jak oryginalna. Nieodpowiednia część może spowodować uszkodzenie sprzętu, porażenie prądem bądź pożar.

KONTROLA BEZPIECZEŃSTWA:

Nie używaj urządzenia, jeśli widzisz, że ma uszkodzenia. Nie otwieraj go i nie dokonuj samodzielnie napraw.

Do wszystkich mieszkańców Unii Europejskiej

Ważne informacje dotyczące środowiska o tym produkcie.

Ten symbol na urządzeniu lub opakowaniu oznacza, że wyrzucenie urządzenia po jego zużyciu mogłoby szkodzić środowisku naturalnemu. Nie wyrzucaj urządzenia lub baterii jak niesegregowanych odpadów komunalnych. Powinny one zostać poddane recyklingowi przez wyspecjalizowane firmy. W razie wątpliwości należy skontaktować się z firmą zajmującą się utylizacją odpadów.

WSTEP

Dziękujemy za zakup tego produktu, prosimy o uważne przeczytanie poniższej instrukcji, aby było możliwe wykorzystanie tego urządzenia w pełni. Należy zachować tę broszurę, ponieważ może przydać się ona w przyszłości.

Ten profesjonalny system mikrofonowy został zaprojektowany z użyciem amerykańskiej techniki z super czułą częstotliwością VHF, oraz wysokiej jakości kwarcem. Zaprojektowany przez najwyższej jakości system EDA, spełnia najwyższe wymogi jakości. Każdy zestaw jest poddawany ścisłej kontroli jakości.

CHARAKTERYSTYKA

• Szerokie pasmo przenoszenia, wysoki stosunek S / N.
• Redukcja zbędnych odgłosów, zredukowane do zera.
  • Funkcja Super Silent, niskie T.H.D.
• Nie ma charakterystycznego trzasku po włączeniu mikrofonu
  • Wskazanie stanu pracy i poziomu mocy
• Zasięg do 30m w otwartej przestrzeni, do 20m w pomieszczeniach
• Dwukanałowy odbiornik zaprojektowany na dwa mikrofony które mogą pracować jednocześnie. Możesz śpiewać bez żadnych niepokojących sprzeżeń.
• Użyteczny w miejscach rozrywkowych.
  • Użyteczny jako karaoke w domu

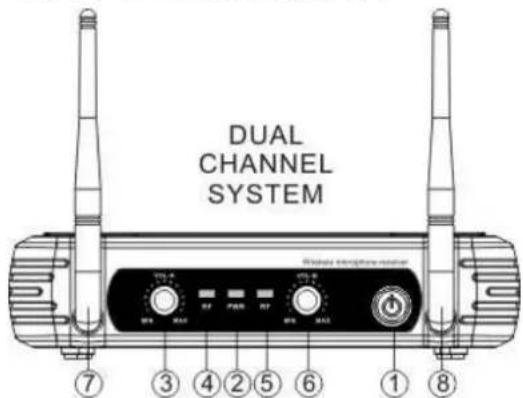

OPIS ODBIORNIKA

1. Włącznik
2. Wskaźnik zasilania
3. Regulacja głośności kanału A
   4, Kontrolka sygnału kanału A
4. Kontrolka sygnału kanału B
5. Regulacja głośności kanału B
6. Antena A
7. Antena B
8. Wyjście XLR 3-pin
9. Wyjście Jack 6,3mm
10. Gniazdo zasilania

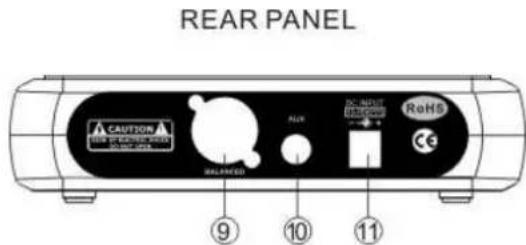

REAR PANEL CAUTION BEET CAPSICUM WITH BONICUM BALANCED FLUO DC-INPUT RESISTANCE RoHS ⑨ ⑩ ⑪

Instrukcja dotyczy czterech modeli :

179.178 : 2-kanałowy system mikrofonów nagłownych VHF
179.180:2-kanałowy system combo (doręczny i nagłowny) VHF
179.183:2-kanałowy system mikrofonów doręcznych VHF
179.185 : 1-kanałowy system mikrofonowy doręczny VHF

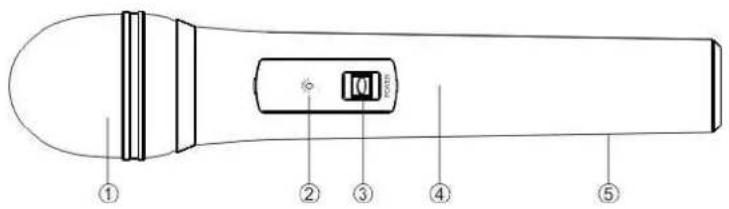

OPIS MIKROFONÓW

1. Grill
2. Kontrolka niskiego poziomu baterii
3. Włącznik ON/OFF
4. Obudowa
5. Miejsce na baterię

KORZYSTANIE Z URZĄDZENIA

OBSŁUGA

• Umieść odbiornik blisko miksera audio lub kolumny aktywnej/wzmacniacza oraz podłącz do zasilania. Podłącz odbiornik do miksera lub wzmacniacza za pomocą wysokiej jakości przewodu, używając wyjść A OUT, B OUT oraz MIX OUT. Rozchyl obie anteny na zewnątrz, pod kątem 45 stopni. Uruchom odbiornik włącznikiem, zapali się dioda. Nie umieszczaj odbiornika w rogu, aby zapewnić jak najlepszy odbiór.
• Odkręć pokrywę baterii oraz zainstaluj poprawnie baterię (pamiętaj o odpowiedniej polaryzacji!).
• Uruchom mikrofon włącznikiem. Na chwilę zaświeci się dioda. Na odbiorniku zapali się także zielona dioda RF, co oznacza, że odbierany jest sygnał z mikrofonu. Ustaw odpowiednią głośność na odbiorniku oraz mikserze/wzmacniaczu.
• Jeżeli sygnał jest słaby, powstają zakłócenia, może to oznaczać, że bateria jest słaba i należy ją wymienić

Uwaga

Gdy napięcie baterii jest niższe niż 7V, może powodować to niestabilność sygnału, krótszą skuteczność na dłuższej odległości oraz niższą jakoś dźwięku. Należy w tym przypadku wymienić baterię na nową.

TECHNICZNA

OGÓLNIE

Zakres częstotliwości 200.175 MHz / 201.400 MHz

Stabilność częstotliwości <0.005%

Tryb modulacji FM

Maksymalny zakres odchylenia 15 kHz

Pasmo przenoszenia 40 Hz – 20 kHz

Stosunek szumu do sygnału ....>100 dB

Zakres dynamiki dźwięku ....>100 dB

T.H.D. < 0.5%

Zasięg do 50 metrów (w doskonałych warunkach)

Zakres temperatur otoczenia, w których może pracować ..... -10 °C – 50 °C

ODBIORNIK

Częstotliwość ...... Stała częstotliwość kontrolowana przez kwarc

Czułość odbiornika 60 dB S/N ratio (12dBU)

Stosunek szumu do sygnału ....>100 dB

Moc wyjściowa ...... Niezbalansowany 0\~0.5V / 5kOhm

Zbalansowany 0\~0.5 / 50kOhm

Zasilanie 220\~240Vac / 50 Hz

MIKROFON

Moc wyjściowa RF 30 mW (max)

Emisje niepożądane ....>45 dB fala nośna

Antena Wbudowana

Rodzaj wkładki ...... Jednokierunkowy mikrofon dynamiczny

Zasilanie mikrofonu...... Bateria 9V

Pobór prądu ...... Około 25 mA

Czas pracy na baterii ...... Ok. 8 godzin ciągłej pracy

1622

W UE użytek dozwolony bez licencji w Holandii oraz Portugalii dla osób niedosłyszących, w Wielkiej Brytanii, Szwajcarii, Belgii, Francji oraz we Włoszech zakres częstotliwości VHF jest wyłączony z użytku. Stosowanie w Polsce i Hiszpanii jest możliwe z ograniczeniami. W Niemczech ubiegać się o indywidualne zezwolenie w BundesNetzAgentur. Użytkownik końcowy musi ubiegać się o przydział w innych krajach UE ze względu na kilka ograniczeń.
