STWM712H - Microfoon Skytec - Gratis gebruiksaanwijzing en handleiding

Producttype	Professioneel VHF dubbelkanaals draadloos microfoonsysteem
Merk en model	Skytec STWM712H
Draaggolffrequentie	200.175 MHz / 201.400 MHz
Maximaal bereik	Tot 50 meter (onder goede omstandigheden)
Frequentierespons	40 Hz - 20 kHz
Signaal-ruisverhouding	>100 dB
Totale harmonische vervorming (THD)	<0.5%
Modulatie	FM
Voeding ontvanger	220-240 VAC, 50 Hz
Voeding microfoon	9V batterij (niet inbegrepen)
Microfoonduur	Ongeveer 8 uur continu gebruik
Microfoontype	Dynamisch unidirectioneel
Audio-uitgangen	CHA, CHB, MIX (asymmetrisch en symmetrisch)
Antennes	Twee uitklapbare antennes
Werktemperatuur	-10°C tot 50°C
Onderhoud	Reinigen met een vochtige doek; geen vloeistoffen of spuitbussen gebruiken
Veiligheid	Loskoppelen voor reiniging; behuizing niet openen; reparatie door gekwalificeerde technicus
Onderdelen	Uitsluitend originele of gelijkwaardige componenten gebruiken
Algemene informatie	Professioneel draadloos systeem geschikt voor presentaties, thuis en karaoke-avonden

Veelgestelde vragen - STWM712H Skytec

Hoe installeer ik het STWM712H-systeem?

Sluit het netsnoer van de ontvanger aan op een 220-240V stopcontact. Verbind de audio-uitgang (CHA, CHB of MIX) met uw versterker. Zet de ontvanger aan. Plaats een 9V batterij in de microfoon en zet de schakelaar op ON. Spreek in de microfoon en stel het volume in.

Hoe vervang ik de batterij van de microfoon?

Draai het deksel van het batterijvak aan de onderkant van de microfoon los. Verwijder de oude batterij en plaats een nieuwe 9V batterij, let op de aangegeven polariteit (+/-). Draai het deksel weer vast.

Wat is het maximale bereik van het systeem?

Het maximale bereik is 50 meter onder goede omstandigheden (direct zicht, geen obstakels). Bij normaal gebruik is het ongeveer 30 meter, en tot 20 meter onder moeilijke omstandigheden.

Wat te doen als het geluid uitvalt of van slechte kwaliteit is?

Controleer eerst de batterij van de microfoon: als deze zwak is, vervangt u deze. Zorg ervoor dat de microfoon en ontvanger op hetzelfde kanaal staan. Ga uit de buurt van storingsbronnen. Als het probleem aanhoudt, neem dan contact op met een technicus.

Hoe reinig ik de microfoon en de ontvanger?

Koppel de ontvanger los van het stopcontact voor reiniging. Gebruik een vochtige doek (niet nat) om de oppervlakken schoon te maken. Gebruik geen vloeistoffen, spuitbussen of oplosmiddelen.

Kan ik twee microfoons tegelijk gebruiken?

Ja, dit systeem is een dubbelkanaals systeem (CHA en CHB). U kunt twee microfoons tegelijk gebruiken zonder storing, elk op hun eigen kanaal.

Wat te doen bij een defect?

Probeer niet zelf te repareren. Koppel het apparaat los en neem contact op met een gekwalificeerde technicus of uw leverancier. Het openen van de behuizing kan een risico op elektrische schok opleveren.

Welke veiligheidsmaatregelen moeten worden genomen?

Lees de handleiding voor gebruik. Plaats het apparaat niet in de buurt van warmtebronnen of direct zonlicht. Koppel los bij langdurig niet-gebruik. Gebruik uitsluitend originele accessoires. Gooi batterijen niet bij het huishoudelijk afval.

Waar moet ik de ontvanger plaatsen voor de beste ontvangst?

Plaats de ontvanger op een open plek, uit de buurt van metalen wanden en bronnen van elektromagnetische interferentie. Klap beide antennes verticaal uit voor optimale ontvangst.

Hoe recycle ik het apparaat aan het einde van de levensduur?

Dit product draagt een recyclingsymbool. Gooi het niet bij het huishoudelijk afval. Breng het naar een erkend recyclingcentrum of retourneer het bij uw leverancier. Batterijen moeten worden verwijderd en apart worden gerecycled.

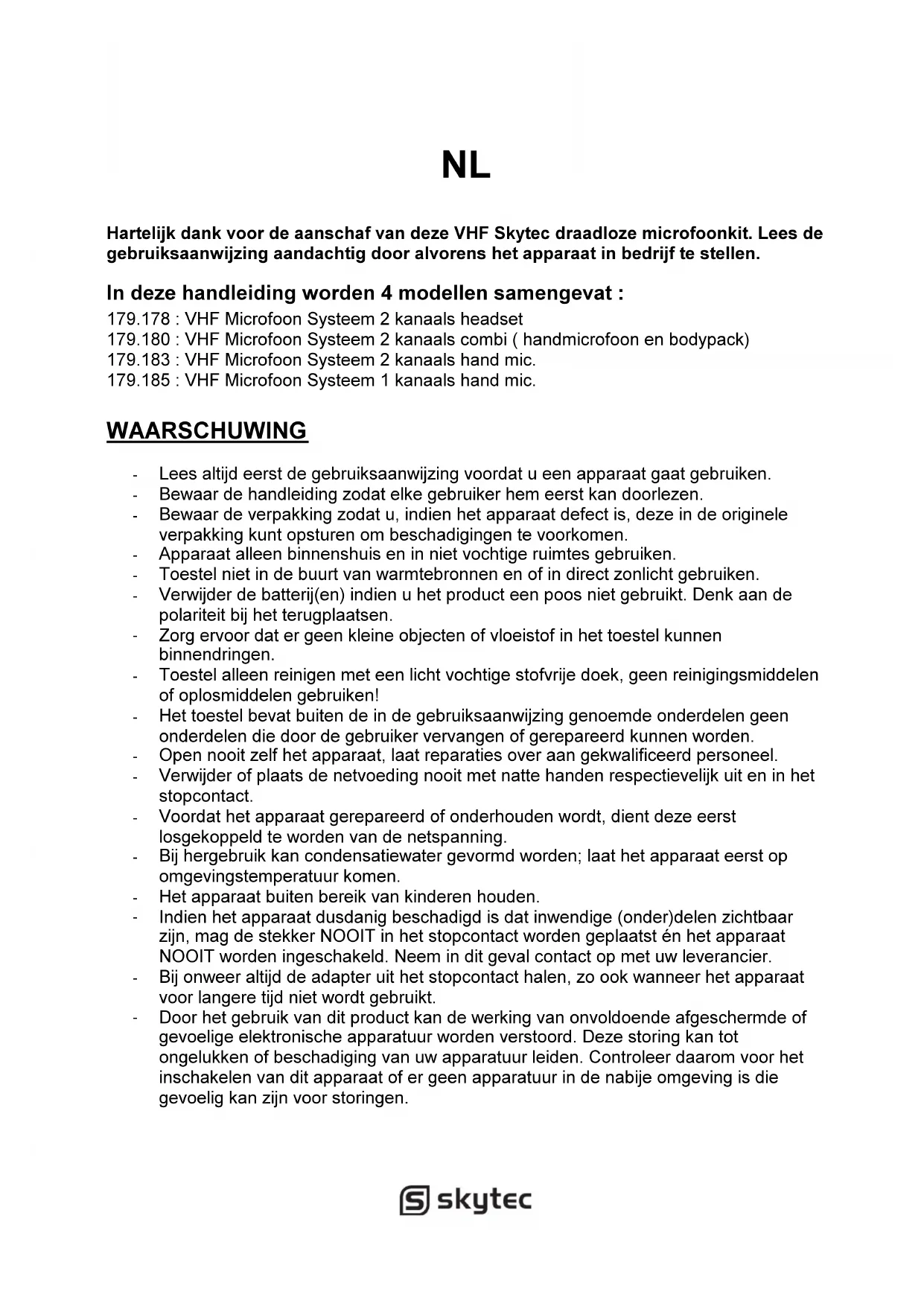

GEBRUIKSAANWIJZING STWM712H Skytec

Hartelijk dank voor de aanschaf van deze VHF Skytec draadloze microfoonkit. Lees de gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

In deze handleiding worden 4 modellen samengevat :

179.178 : VHF Microfoon Systeem 2 kanaals headset

179.180 : VHF Microfoon Systeem 2 kanaals combi ( handmicrofoon en bodypack)

179.183 : VHF Microfoon Systeem 2 kanaals hand mic.

179.185 : VHF Microfoon Systeem 1 kanaals hand mic.

WAARSCHUWING

- Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken.

- Bewaar de handleiding zodat elke gebruiker hem eerst kan doorlezen.

- Bewaar de verpakking zodat u, indien het apparaat defect is, deze in de originele verpakking kunt opsturen om beschadigingen te voorkomen.

- Apparaat alleen binnenshuis en in niet vochtige ruimtes gebruiken.

- Toestel niet in de buurt van warmtebronnen en of in direct zonlicht gebruiken.

- Verwijder de batterij(en) indien u het product een poos niet gebruikt. Denk aan de polariteit bij het terugplaatsen.

- Zorg ervoor dat er geen kleine objecten of vloeistof in het toestel kunnen binnendringen.

- Toestel alleen reinigen met een licht vochtige stofvrije doek, geen reinigingsmiddelen of oplosmiddelen gebruiken!

- Het toestel bevat buiten de in de gebruiksaanwijzing genoemde onderdelen geen onderdelen die door de gebruiker vervangen of gerepareerd kunnen worden.

- Open nooit zelf het apparaat, laat reparaties over aan gekwalificeerd personeel.

- Verwijder of plaats de netvoeding nooit met natte handen respectievelijk uit en in het stopcontact.

- Voordat het apparaat gerepareerd of onderhouden wordt, dient deze eerst losgekoppeld te worden van de netspanning.

- Bij hergebruik kan condensatiewater gevormd worden; laat het apparaat eerst op omgevingstemperatuur komen.

- Het apparaat buiten bereik van kinderen houden.

- Indien het apparaat dusdanig beschadigd is dat inwendige (onder)delen zichtbaar zijn, mag de stekker NOOIT in het stopcontact worden geplaatst én het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier.

- Bij onweer altijd de adapter uit het stopcontact halen, zo ook wanneer het apparaat voor langere tijd niet wordt gebruikt.

- Door het gebruik van dit product kan de werking van onvoldoende afgeschermde of gevoelige elektronische apparatuur worden verstoord. Deze storing kan tot ongelukken of beschadiging van uw apparatuur leiden. Controleer daarom voor het inschakelen van dit apparaat of er geen apparatuur in de nabije omgeving is die gevoelig kan zijn voor storingen.

EIGENSCHAPPEN

• Multiple System : In een bepaalde ruimte kunnen verschillende systemen tegelijkertijd gebruikt worden. Ieder systeem moet wel op een andere frequentie worden gezet. Het systeem heeft een hoge S/N verhouding, lage THD, breed frequentiebereik enz.
• Uitgangen : Een ongebalanceerde 6.3mm jack plug en een gebalanceerde XLR connector kunnen tegelijkertijd gebruikt worden en worden aangesloten op verschillende toestellen (versterker/mengpaneel).
• Bereik: Deze VHF zenders hebben een bereik van 40 á 50 meter afhankelijk van de omstandigheden.
• Squelch: M.b.v. een Squelch-schakeling wordt de ruis (noise) gereduceerd.
• Low-Battery: Een Led op de body-pack en hand-microfoon waarschuwt de gebruiker dat de batterijen bijna leeg (minder dan een uur gebruik) zijn (<7V).
• Gebruik geen overmatige kracht bij het bedienen van het systeem.
• Voor Karaoke- of thuisgebruik evenals bij presentaties enz.

DUAL CHANNEL SYSTEM Wireless inductor-like controller ⑦ ③ ④ ② ⑤ ⑥ ① ⑧

ACHTERZIJDE

CAUTION REDAZEN BALANCE AIR DC-NDRT REHS ⑨ ⑩ ⑪

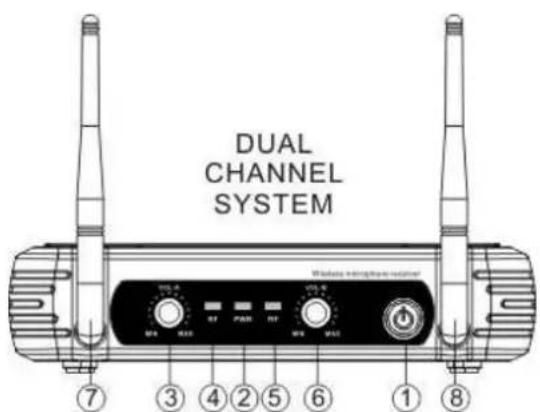

1. Aan/Uit schakelaar
2. Aan/Uit indicator
3. Kan. A volume regelaar
4. Kan. A "RF"- signaal indicator: Deze brandt wanneer de ontvanger een signaal ontvangt van de zender
5. Kan. B, idem
6. Kan. B volume regelaar
7. Kan. A antenne terminal
8. Kan. B antenne terminal

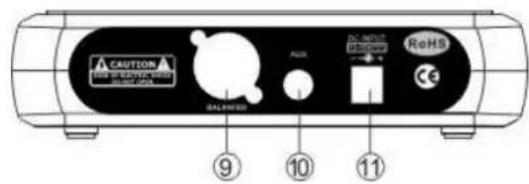

9. Gebalanceerde uitgang om aan te sluiten op de ingang van uw mixer/versterker
10. Ongebalanceerde uitgang om aan te sluiten op de ingang van uw mixer/versterker
11. DC-aansluiting: Sluit de DC uitgang van de AC-adapter aan op de ontvanger

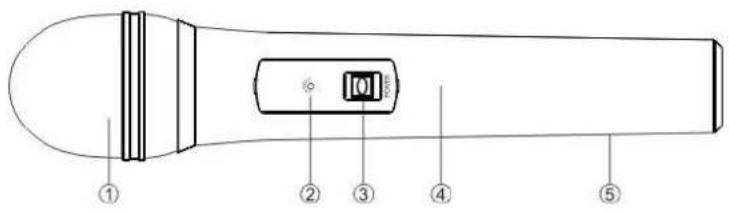

1. Beschermrooster/windkap : Voor bescherming van het element
2. Low-Battery Indicator: Led brandt indien batterij(en) leeg zijn (is)
3. Aan/Uit toets + STB schakelaar
4. Behuizing
5. Batterij deksel : Open deze om de batterijen te plaatsen

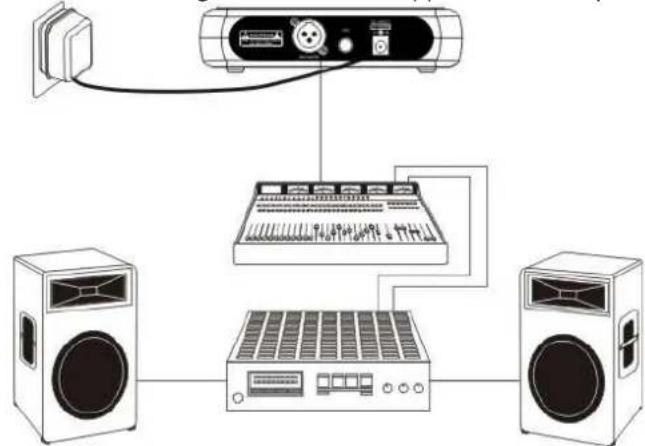

SYSTEEM AANSLUITINGEN

1. Netaansluiting : Sluit de adapter aan op het lichtnet (230Vac/50Hz) en plaats de voedingsplug in de ontvanger op de achterzijde.

1. Antenna aansluiting: Sluit beide antennes aan (onder een hoek van 45°) en trek ze volledig uit.

1. Audio aansluiting : Sluit de audio-apparatuur aan op de ontvanger.

Tips voor een maximale prestatie :

• De gebruiker dient de antenne's van de ontvanger te kunnen zien.
• Zorg dat de afstand tussen zender en ontvanger zo kort mogelijk is.
• Plaats de antenne's van de ontvanger(s) onder een hoek van 45 °.
• Vermijd plaatsing in de buurt van metalen constructies.
• Zorg er voor dat de batterijen altijd geladen zijn.

Doe altijd een loop-test voorafgaande aan een presentatie, vermijd het wegvallen van een microfoonsignaal op bepaalde plaatsen. Gebeurt dit toch dan dienen deze plaatsen (dead spots) gemarkeerd te worden. Mijd deze dead-spots tijdens een presentatie.

SPECIFICATIES

SET :

Werkfrequentie 200.175 MHz / 201.400 MHz

Frequentie stabiliteit.... <0.005%

Modulatie FM

Maxi afwijking 15 kHz

Frequentie bereik 40 Hz – 20 kHz

S/R Ratio >100 dB

Zendbereik 40 á 50 meter (afhankelijk van de omstandigheden)

Bedrijfstemperatuur -10 °C \~ + 50 °C

ONTVANGER :

Systeem quartz

Gevoeligheid 60 dB S/R ratio (12dBU)

S/R Ratio >100 dB

Audio uitgang ...... Ongebalanceerd 0\~0.5V / 5kOhm

Gebalanceerd 0\~0.5 / 50kOhm

Netspanning/Adapter 220\~240Vac - 50 Hz

MICROFOON :

Uitgangsvermogen RF 30 mW (max)

Ongewenste Emissie ....>45 dB

Antenne ....Ingebouwd

Microfoon type ...... Unidirectionele dynamische microfoon

Batterij 9 V

Opgenomen stroom ca 25 mA

Afgedankte artikelen !!

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl .

Voer zelf geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het niet in acht nemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Skytec geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

1622

Dit product is vergunningsvrij te gebruiken in NL+PT, met sommige restricties in PL/CH/ES. In DE dient een individuele toewijzing aangevraagd te worden, neem contact op met de BundesNetzAgentur (BNetzA). In DK te gebruiken voor gehoorstorenden. De frequentieband is niet te gebruiken in UK,S,IT, FR en BE. In andere EU landen gelden ook restricties en moet gebruik aangevraagd worden.

DE

Bedrijfstemperatuur -10 °C \~ + 50 °C

EMPFÄNGER :

System .... Quartz

Bedrijvenpark Twente 415

7602 KM - ALMELO

Tel: [phone]

Fax: [phone]

The Netherlands

Product number: 179.178 _ 179.180 _ 179.183 _ 179.185

Product Description: VHF Wireless Microphone Systems 200.175 – 201.400MHz

Regulatory Requirement: EN 60065 :2002+A2:2010
