STWM722C - Microfoon Skytec - Gratis gebruiksaanwijzing en handleiding

Type product	UHF draadloos microfoonsysteem
Merk en model	Skytec STWM722C
Categorie	Microfoon
Frequentieband	863 - 865 MHz
Maximale bereik	50 m (normale omstandigheden)
Audiofrequentierespons	50 Hz - 15 kHz, ±3 dB
Totale harmonische vervorming	< 1%
Signaal/ruis verhouding (ontvanger)	> 85 dB
Kanaalonderdrukking	> 70 dB
Onderdrukking van ongewenste frequenties	> 70 dB
Ontvangstgevoeligheid	-105 dBm
Audio-uitgangsniveau	0 dB ±300 mV
Voeding ontvanger	230 VAC via netadapter, 13-15V DC 300 mA
Voeding handmicrofoon	2 batterijen 1,5V R6
Voeding bodypackzender	2 batterijen 1,5V R6
Aansluitingen uitgang ontvanger	Symmetrische XLR en asymmetrische 6,35 mm jack
Aansluitingen ingang bodypackzender	3,5 mm jack voor lavalier/headsetmicrofoon
Afmetingen ontvanger	175 x 135 x 43 mm
Afmetingen handmicrofoon	238 x ø50 mm
Afmetingen bodypackzender	100 x 65 x 30 mm
Bedrijfstemperatuur	-29°C tot 74°C
Gebruik	Alleen binnenshuis
Onderhoud	Reinigen met een droge doek, geen vloeistof gebruiken
Veiligheid	Buiten bereik van kinderen houden, niet openen, bij onweer de stekker uittrekken

Veelgestelde vragen - STWM722C Skytec

Hoe installeer ik de batterijen in de handmicrofoon?

Open het deksel van het batterijcompartiment, plaats twee 1,5V R6 batterijen met inachtneming van de polariteit (+/-), en sluit het deksel.

Wat te doen als de microfoon geen geluid produceert?

Controleer of de aan/uit-schakelaar van de zender op ON staat en of de batterijen correct zijn geplaatst. Zorg er ook voor dat de ontvanger is ingeschakeld en het volume voldoende is. Als het rode lampje van de zender niet knippert, vervang dan de batterijen.

Hoe stel ik de gain van de bodypackzender in?

Gebruik een schroevendraaier om de gainregelaar te draaien: met de klok mee om de gain te verhogen, tegen de klok in om te verlagen. De fabrieksinstelling staat in de middenpositie.

Wat is het maximale bereik van het systeem?

Het maximale bereik is 50 meter onder normale gebruiksomstandigheden, zonder grote obstakels.

Hoe sluit ik de ontvanger aan op een mengpaneel?

Gebruik de symmetrische XLR-uitgang of de asymmetrische 6,35 mm jack-uitgang van de ontvanger om de ingang van het mengpaneel of de versterker aan te sluiten met een geschikte audiokabel.

Wat te doen bij storingen of radiogeluiden?

Identificeer mogelijke storingsbronnen (andere RF-zenders) en schakel ze uit. Gebruik indien nodig een systeem op een andere frequentie. Richt de antennes in een hoek van 45° en houd ze uit de buurt van metalen oppervlakken.

Hoe reinig ik de microfoon?

Gebruik een droge doek om het apparaat te reinigen. Gebruik nooit vloeistof of chemicaliën, omdat deze de componenten kunnen beschadigen.

Kan ik meerdere systemen tegelijk gebruiken?

Ja, meerdere UHF-systemen kunnen in dezelfde ruimte worden gebruikt, op voorwaarde dat elk systeem op een andere frequentie is ingesteld. De frequenties staan aangegeven op de achterkant van elke ontvanger.

Wat te doen als de batterij-LED zwak brandt?

De rode LED geeft aan dat er nog ongeveer een uur gebruiksduur over is. Vervang de batterijen zo snel mogelijk om onderbrekingen te voorkomen.

Waar plaats ik de antennes voor een betere ontvangst?

Richt de antennes van de ontvanger in een hoek van 45° ten opzichte van de verticale as. Plaats ze niet in de buurt van metalen oppervlakken of obstakels. Zorg ervoor dat de zender zichtbaar is vanaf de antennes.

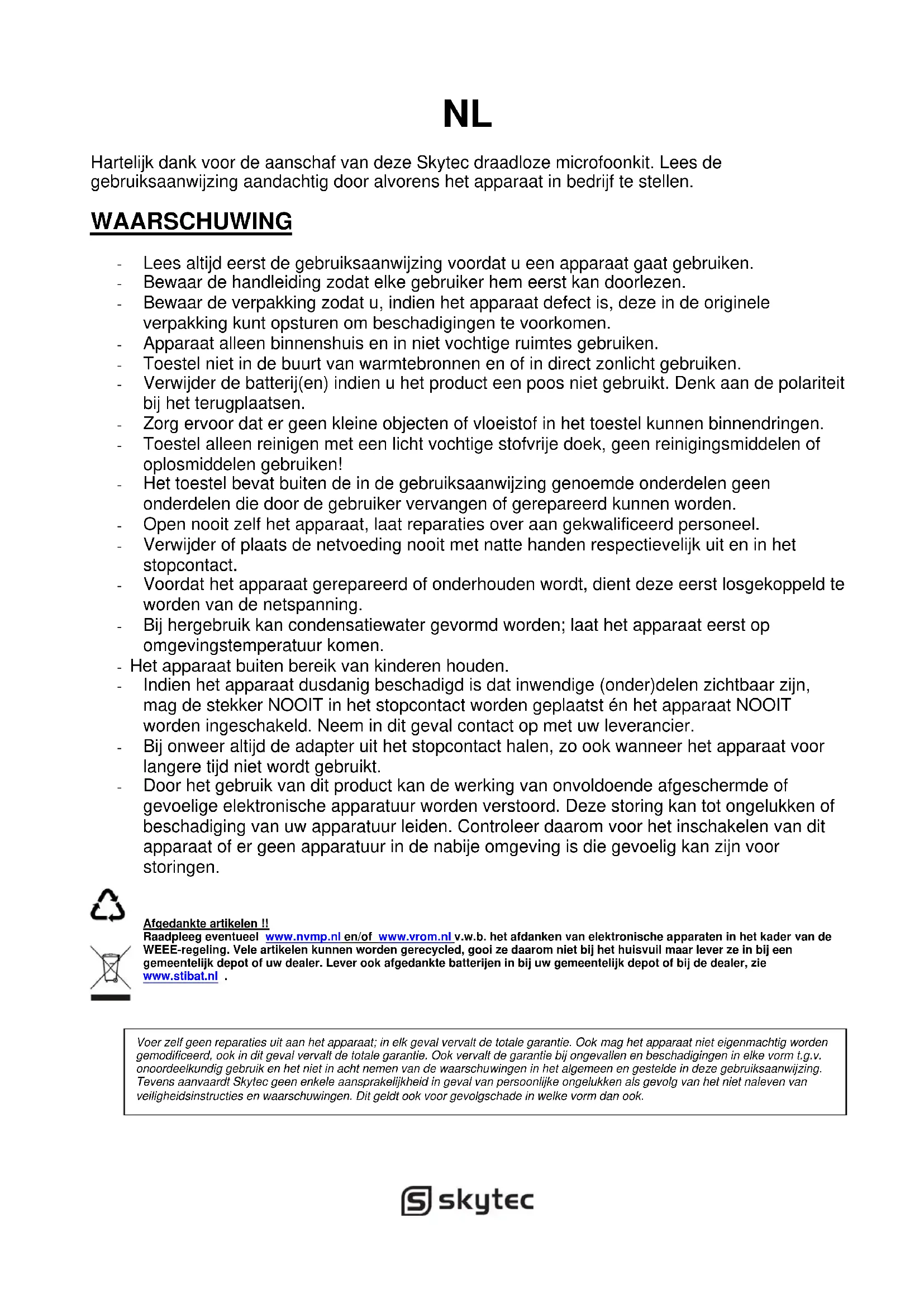

GEBRUIKSAANWIJZING STWM722C Skytec

Hartelijk dank voor de aanschaf van deze Skytec draadloze microfoonkit. Lees de gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

WAARSCHUWING

• Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken.
• Bewaar de handleiding zodat elke gebruiker hem eerst kan doorlezen.
• Bewaar de verpakking zodat u, indien het apparaat defect is, deze in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Apparaat alleen binnenshuis en in niet vochtige ruimtes gebruiken.
• Toestel niet in de buurt van warmtebronnen en of in direct zonlicht gebruiken.
• Verwijder de batterij(en) indien u het product een poos niet gebruikt. Denk aan de polariteit bij het terugplaatsen.
• Zorg ervoor dat er geen kleine objecten of vloeistof in het toestel kunnen binnendringen.
• Toestel alleen reinigen met een licht vochtige stofvrije doek, geen reinigingsmiddelen of oplosmiddelen gebruiken!
• Het toestel bevat buiten de in de gebruiksaanwijzing genoemde onderdelen geen onderdelen die door de gebruiker vervangen of gerepareerd kunnen worden.
• Open nooit zelf het apparaat, laat reparaties over aan gekwalificeerd personeel.
• Verwijder of plaats de netvoeding nooit met natte handen respectievelijk uit en in het stopcontact.
• Voordat het apparaat gerepareerd of onderhouden wordt, dient deze eerst losgekoppeld te worden van de netspanning.
• Bij hergebruik kan condensatiewater gevormd worden; laat het apparaat eerst op omgevingstemperatuur komen.

- Het apparaat buiten bereik van kinderen houden.

- Indien het apparaat dusdanig beschadigd is dat inwendige (onder)delen zichtbaar zijn, mag de stekker NOOIT in het stopcontact worden geplaatst én het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier.

- Bij onweer altijd de adapter uit het stopcontact halen, zo ook wanneer het apparaat voor langere tijd niet wordt gebruikt.

- Door het gebruik van dit product kan de werking van onvoldoende afgeschermde of gevoelige elektronische apparatuur worden verstoord. Deze storing kan tot ongelukken of beschadiging van uw apparatuur leiden. Controleer daarom voor het inschakelen van dit apparaat of er geen apparatuur in de nabije omgeving is die gevoelig kan zijn voor storingen.

Afgedankte artikelen !!

Raadpleeg eventueel www.nvmp.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl .

Voer zelf geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het niet in acht nemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Skytec geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

SYSTEEM KENMERKEN

1. Multiple System : In een bepaalde ruimte kunnen verschillende systemen tegelijkertijd gebruikt worden leder systeem moet wel op een andere frequentie worden gezet.

2. Simultaneous Output : Een ongebalanceerde 6.3mm jack plug en een gebalanceerde XLR connector kunnen tegelijkertijd gebruikt worden en worden aangesloten op verschillende toestellen (versterker/mengpaneel).

3. Range: Deze UHF zenders hebben een bereik van +/- 50 meter afhankelijk van omstandigheden.

4. Squelch: Een Squelch-schakeling zorgt voor de reducering van ruis (noise).

5. Low-Battery: Een rode Led op de body-pack en hand-microfoon waarschuwt de gebruiker dat de batterijen bijna leeg zijn (minder dan een uur gebruik).

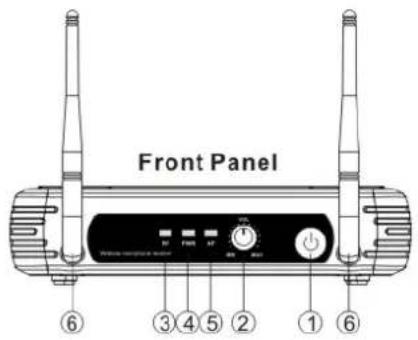

1-KANAALS ONTVANGER

1. Aan/Uit toets

2. Volumeregelaar

3. "RF"- signaal indicator: Deze brandt wanneer de ontvanger een signaal ontvangt van de zender.

4. Aan/Uit Indicatie: Dit lampje brandt wanneer de ontvanger is aangesloten op het stopcontact en de netschakelaar wordt ingedrukt.

5. "AF"-Audioniveau Indicator.

6. Antenna A/B.

7. XLR uitgangs connector: Gebalanceerde uitgang om aan te sluiten op de ingang van uw mixer/versterker.

8. Jack Audio uitgang : Ongebalanceerde uitgang om aan te sluiten op de ingang van uw mixer/versterker.

9. DC-aansluiting: Sluit de DC uitgang van de AC-adapter aan op de ontvanger en steek de stekker in een stopcontact (Gebruik meegeleverde AC-adapter).

ZENDERFUNCTIES & KENMERKEN

1. Beschermrooster/windkap : Voor bescherming van het element.
2. Batterij deksel : Open deze om de batterijen te plaatsen.
3. Low-Battery Indicator: Rode led brandt indien batterijen leeg zijn.
4. Power / Mute toets: Aan/Uit toets + Mute functie.

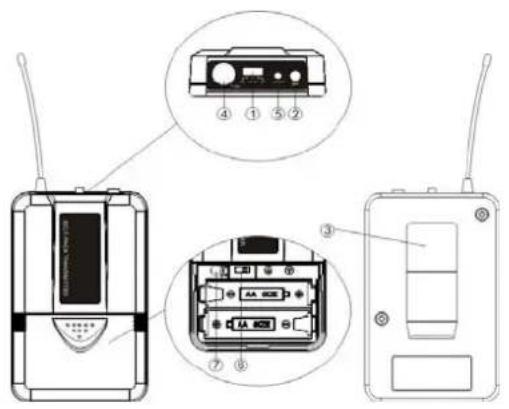

1. Aan/Uit toets + Mute functie.
2. Antenne
3. Riem Clip: Om aan de riem te bevestigen.
4. Audio-ingang voor dasspeld / hoofdband microfoon.
5. Lege-batterij Indicatie: Batterijen vernieuwen wanneer rode Led brandt.
6. Keuzeschakelaar: Om te kiezen tussen dasspeld- (L) en hoofdband (H) microfoon.
7. Gain niveauregelaar.

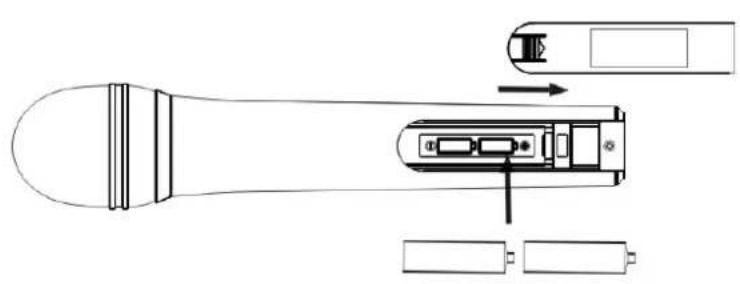

BATTERIJ PLAATSEN

Plaats 2x AA (1.5V) Alkaline batterijen. (Controleer batterij polariteit)

1. Dasspeld microfoon aansluiting.

1. Hoofdband microfoon aansluiting.

1. Netaansluiting : Sluit de adapter aan op het lichtnet (230Vac/50Hz) en plaats de voedingsplug in de ontvanger op de achterzijde.

1. Antenna aansluiting: Sluit beide antennes aan (onder een hoek van 45°).

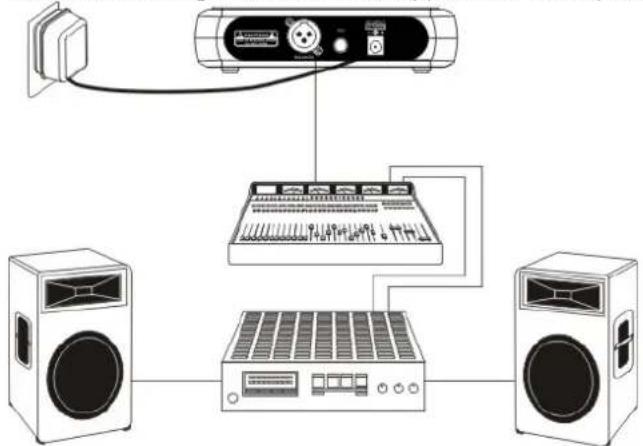

1. Audio aansluiting : Sluit de audio-apparatuur aan op de ontvanger.

De Gain-regeling is met behulp van een schroevendraaier in te stellen. De regelaar is door de fabrikant reeds ingesteld en de instelling werkt in de meeste gevallen goed.

Tips voor een maximale prestatie :

• De gebruiker dient de antennes van de ontvanger te kunnen zien.
• Zorg dat de afstand tussen zender en ontvanger zo kort mogelijk is.
• Plaats de antennes van de ontvanger(s) onder een hoek van 45°.
• Vermijd plaatsing in de buurt van metalen constructies.

- Zorg er voor dat de batterijen altijd geladen zijn.

- Als gebruik wordt gemaakt van een "Multiple-System" (zie Systeem kenmerken) dienen de antennes van de ontvangers elkaar niet te raken en/of elkaar te kruisen.

- Doe altijd een loop-test voorafgaande aan een presentatie, vermijd het wegvallen van een microfoonsignaal op bepaalde plaatsen. Gebeurt dit toch dan dienen deze plaatsen (dead spots) gemarkeerd te worden. Mijd deze dead-spots tijdens een presentatie.

TROUBLESHOOTING

PROBLEEM	INDICATIE STATUS MOGELIJKE OP
Geen geluid	RodeLed (zender) knippert niet	Schuif POWER ON/OFF schakelaar op de zender naar “ON”.Controleer de staat van de batterijen en vernieuw ze eventueel. Denk aan de polariteit.
Geen geluid	Rode (zended) knippert Schuif MUTE/ON schakelaar op de zender naar “ON”.
Geen geluid Aan/Uit Led is uit.		Zorg ervoor dat de netspanning 230Vac/50Hz deugdelijk is aangesloten. Controleer of de adapter werkt.
Geen geluid Ontvanger Leds A/B branden		Regel het volume opnieuw in. Controleer of de ontvanger en externe apparatuur deugdelijk zijn aangesloten.
Geen geluid	Ontvanger Leds A/B zijn uit.Zender en ontvanger POWERLeds zijn aan	Controleer of de ontvanger en de zender op dezelfde frequentie staan.
Geluidsniveau verschilt van dat van een elektrisch instrument	Ontvanger Leds A/B zijn aan Stel op de zender “gain level” opnieuw in.
Geluidsniveau verschilt met verschillende gitaren	Ontvanger Leds A/B zijn aan Stel op de zender “gain level” opnieuw in.
Vervormingsnivau stijgt geleidelijk	Ontvanger Leds A/B zijn aan en op zender brandt LOWBATTERY	Vervang batterijen van de zender.
Ruis of andere hoorbare signalen	Signaal Leds A/B gaan aan	Controleer of er andere zenders in de buurt zijn en schakel ze zonodig uit. Ook kan een andere frequentie gebruikt worden.
Geluid valt af en toe weg als zender wordt verplaatst	Ontvanger-Leds A/B gaan uit als het geluid wegvalt.	Herpositioneer de ontvanger en doe een loop- test, als het geluid weg blijft vallen dan de plaatsen (dead spots) waar dit gebeurt markeren en deze mijden tijdens een presentatie/uitvoering.

SYSTEEM SPECIFICATIES

Werkfrequentie 863 tot 865 MHz
(Beschikbare frequenties zijn afhankelijk van de richtlijnen in het land waar het systeem wordt gebruikt)
Bereik....50m (afhankelijk van condities)
Frequentie bereik....50Hz tot 15kHz,±3dB
THD....<1%
Bedrijfstemperatuur -29°C tot 74°C
E.r.p. ....<10mW

ONTVANGER:

Aansluitspanning....230VAC / 50Hz
Adapter-spanning sec. 13-15V DC / 300mA
Signaal/Ruis verhouding....>85dB
Kanaal rejectie ....>70dB
Ongewenste rejectie ....>70dB
Audio uitgangsniveau: 0dB +/-300mV
Gevoeligheid....-105dBm
Afmetingen....175 x 135 x 43mm

HAND-MICROFOON:

Voeding....2x 1.5V AA batterijen
Nominale stroom....<40mA
Modulatie Type FM
RF uitgang ....>10dBm
Max afwijking ....±30kHz
Ongewenste emissie ....>55dB
Afmetingen....238 x ø50mm

BODY-PACK ZENDER:

Voeding....2x 1.5V AA batterijen
Nominale stroom....<40mA
Modulatie Type FM
RF uitgang ....>10dBm
Max afwijking ....±30KHz
Ongewenste emissie ....>55dB
Afmetingen....100 x 65 x 30mm

Geen licentie vereist (met uitzondering van geografische beperkingen)

BE	DK		F	FI
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

DE

België (BE), Denemarken (DK), Frankrijk (F), Finland (FI), Duitsland (DE), Hongarije (HU), Italië (IT), Nederland (NL), Noorwegen (NO), Polen (PL), Portugal (PT), Roemenië (RO), Slovenië (SI), Spanje (ES), Zweden (SE), Zwitserland (CH), Verenigd Koninkrijk (GB)

Neem contact op met uw radiolicentie autoriteit in uw land, die kan u adviseren over de beschikbare frequenties en zendvermogensvereisten.

D

Bedrijvenpark Twente 415

7602KM Almelo

The Netherlands

Phone: [phone]

Product number: 179.165; 179.170; 179.175
