Technische kenmerken	Dynamische handmicrofoon, cardioïde, frequentiebereik 50 Hz - 15 kHz
Gebruik	Ideaal voor live zangoptredens, studio-opnames en toespraken
Onderhoud en reparatie	Reinig regelmatig het rooster met een zachte doek, vermijd blootstelling aan overmatige vochtigheid
Veiligheid	Niet blootstellen aan extreme temperaturen of zware schokken
Algemene informatie	XLR-connector, voeding via 48V batterij (phantom) aanbevolen voor optimale prestaties

Veelgestelde vragen - STWM712C Skytec

Hoe sluit ik de Skytec STWM712C microfoon aan op een versterker?

Om de Skytec STWM712C microfoon op een versterker aan te sluiten, gebruikt u de meegeleverde XLR-kabel en sluit u het ene uiteinde aan op de microfoon en het andere op de ingang van de versterker.

De microfoon werkt niet, wat moet ik doen?

Controleer eerst of de microfoon van stroom is voorzien en of de batterijen opgeladen zijn. Zorg er ook voor dat het volume van de versterker op een geschikt niveau staat.

Hoe vervang ik de batterijen van de microfoon?

Open het batterijvak aan de achterkant van de microfoon door het deksel te schuiven. Vervang de oude batterijen door nieuwe AA-batterijen met de juiste polariteit.

Is er garantie op de Skytec STWM712C?

Ja, de Skytec STWM712C wordt doorgaans geleverd met een garantie van 2 jaar. Controleer de specifieke voorwaarden bij uw verkoper.

Hoe stel ik het gevoeligheidsniveau van de microfoon in?

Het gevoeligheidsniveau van de microfoon kan worden aangepast via de volumeregeling op het apparaat waarop hij is aangesloten. Raadpleeg de handleiding van de versterker voor meer details.

De microfoon ontvangt storingen, wat kan ik doen?

Om storingen te verminderen, houd de microfoon uit de buurt van elektronische apparaten en probeer de frequentie te wijzigen als het model dat toelaat.

Is de Skytec STWM712C compatibel met draadloze geluidsinstallaties?

De Skytec STWM712C is een bedrade microfoon en is daarom niet compatibel met draadloze geluidsinstallaties. Zorg ervoor dat u een geschikt systeem gebruikt.

Hoe maak ik de microfoon schoon?

Gebruik een zachte, droge doek om de buitenkant van de microfoon schoon te maken. Vermijd het gebruik van chemicaliën die het materiaal kunnen beschadigen.

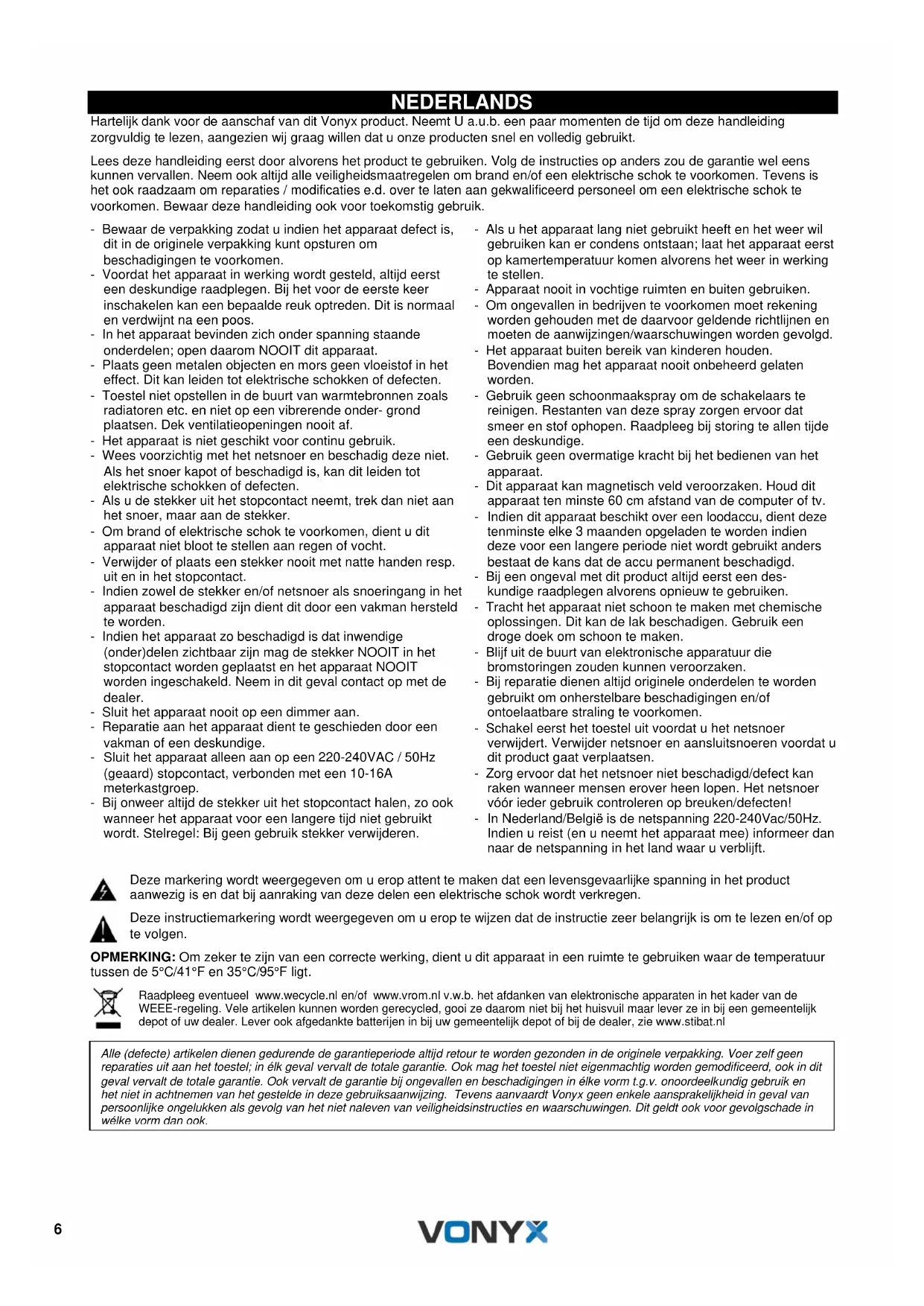

GEBRUIKSAANWIJZING STWM712C Skytec

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt U a.u.b. eenaar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag wilnen dat u onsze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kuren verrallen. Neem ook aktijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparations / modificaties e.d. over te latent aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodate u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werkung worden gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normal aan verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel nicht opstellen in de buurt van warmtebronnen zoals radiatoren etc. en Niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeneringen nooit af.
• Het apparaat is nicht geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoor en beschadig deze Niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan Niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat Niet bloot te stellen aan regen of vocht.
• Verwijder ofplaats een stekker nooit met natte handen resp.uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door eenvakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact,verbonden met een 10-16A meterkastgroep.

• Bij onweer algid de stekker uit het stopcontact halen, zo ook wanner het apparaat voor een langere tijd Niet gebruikt worden. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang nicht gebruikt heeft en het wee wil gebruiken kan er condens ontstaan;That het apparaat eerst op kamertemperatuur komen alvorens het weer in werkig te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om oncevallen in bedrijven te voorkomen moet rekening worden gezogen met de waarvoor geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden.
  Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tjnde een deskundige.
• Gebruik geen overmatige kracht bij het bedieren van het apparaat.
• Dit apparatusat kan magnetisch veld veroorzaken. Houd dit apparatusat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode Niet worden gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een onceval met dit product alsijd eerst een deskundige raadplegen alvorens opniewu te gebruiken.
• Tracht het apparaat Niet schoon te makeen met chemische oplossingen. Dit kan de lak beschaden. Gebruik een droge doek om schoon te makeen.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden können veroorzaken.
• Bij reparatie dienen alkijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer Niet beschadigd/defect kan raken wanneer mensen erover geen lopen. Het netsnoer voor ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan maar de netspanning in het land waar u verblijft.

Deze marking wordt weergegeven om u erop attent te make nat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkreten.

Deze instructiemarkering worden weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werkig, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5^ / 41^ en 35^ / 95^ ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen können worden gerecycled, gooi ze waar niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode aktijd retour te worden gezonden in de originele verpakking. Voer zich geen reparations uit aan het toestel; in elk geval vervaft de totale garantie. Ook mag het toestel Niet eigenmachtig worden gemodifieerd, ook in dit geval vervaft de totale garantie. Ook vervaft de garantie bij oncegvallen en beschadigingen in elke vom t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als geolg van het Niet naleven van veiligheidsinstrumenties en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

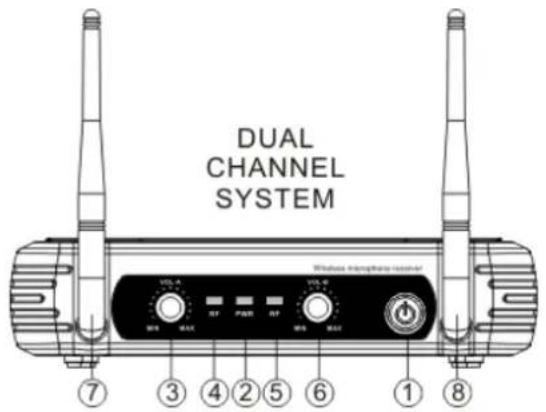

VOOR- EN ACHTERZIJDE

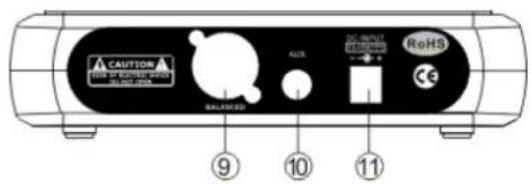

ACHTERZIJDE

1. Aan/Uit schakelaar
2. Aan/Uit indicator
3. Kanaal A volume regelaar (niet beschikbaar bij 179.185 en 179.187)
4. Kanaal A "RF"- signaal indicator (niet beschikbaar bij 179.185 en 179.187)
5. Kanaal B "RF"-signaal indicator
6. Kanaal B volume regelaar
7. Kanaal A antenna terminal
8. Kanaal B antenna terminal
9. Gebalanceerde uitgang om aan te sluiten op de ingang van uw mixer/versterker
10. Ongebalanceerdeuitgang om aan te sluiten op de ingang van uw mixer/versterker
11. DC-aansluiting: Sluit de DC uitgang van de AC-adapter aan op de ontvanger

Modellen:

179.178:STWM712H VHF Microfoon System 2 kanaals hoofdmicrofoon
179.180:STWM712C VHF Microfoon System 2 kanaals combi (handmicrofoon en hoofdmicrofoon)
179.183:STWM712 VHF Microfoon System 2 kanaals handmicrofoon
179.185:STWM711 VHF Microfoon System 1 kanaals handmicrofoon
179.187:STWM711H VHF Microfoon System 1 kanaals headset

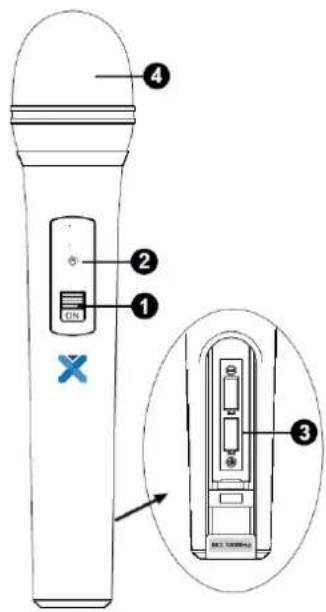

HANDMICROFOON

1. Aan/Jit schakelaar
2. Batterij indicator (Rood Licht betekend lage batterij spanning en verrang de batterij).
3. Batterijvak, verwijd er de batterijen bij langdurig Niet gebruik (voorkom lekkage).
4. Mircofoonkap: beschermt de cartridge en helpen verminderen van de adem geluiden en windgeruis.

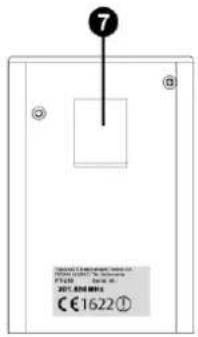

BODYPACK

1. Aan/Uit en audio mute schakelaar.
2. Antenne
3. Microfoon ingang tbv hoofdmicrofoon.
4. Batterij indicator (Rood Licht betekend lage batterij spanning en verrang de batterij).
5. Gain instelbare volumeregelaar
6. Batterijvak, verwijd der batterijen bij langdurig Niet gebruik (voorkom lekkage).
7. Draagclip tbv broek bevestiging

HOOFDMICROFOON

Sluit de connector van de meegeleverde hoofdmicroloon aan op de aansluiting van aansluiting van de zender (zoals hieronder afgebeeld).

SYSTEEM AANSLUITEEN

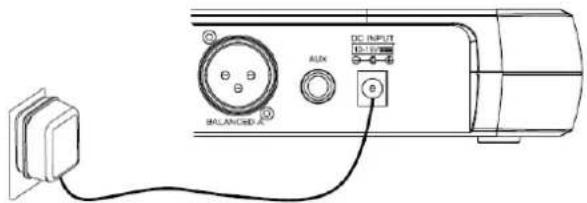

1. Ontvanger aanslitten: Plug de connector van de adapter in op de achterkant van de ontvanger, verrolgens sluit de adapter aan op een wandcontactdoos.

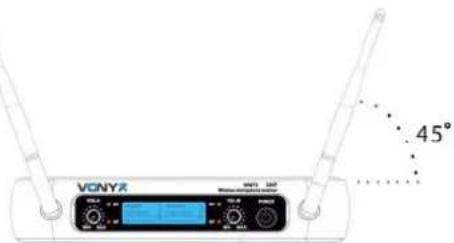

1. Antenne: Zorg ervoor dat de twee antennes onder een hoek van 45^ worden gespositioneerd, Zoals onderstaand voorbeeld.

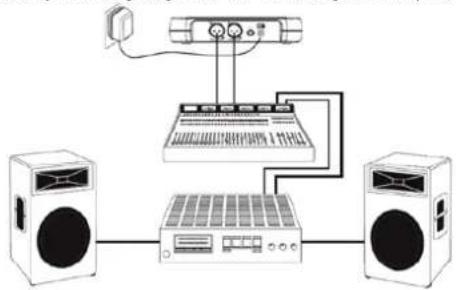

1. Audio aansluiting: Sluit de audiokabel aan op de uitgang van de ontvanger en op de ingang van uw geluidsmengpaneel.

BEDIENING

Schakel het systemeuit, daa het volume van de ontvanger aan een minimum en schakel het systeme weir in en de CPU initialeert, het LCD schermlicht op en het systeme kanr terug in de status waarin het is afgesloten!

Als het systeme is ingeschakeld controller dan de frequencies van de zender en de ontvanger, als ze Niet op bezelfde frequencies werken is de zender Niet aangepast aan de ontvanger. De display op de ontvanger laat de waarde van het RF signaal zien, de antenn- status za antenne A of B weergeven. Zet het volume op de gewenste sterkte.

Volumeregeling:

Zet het volume van de ontvanger in de 12-uurs positie (middenstand), zet dan het volume van de versterker of de mixer op het gewensteiveau.

Als het volume van de ontvanger te hoog staat za de versterker een verrormd signal latent horen hetgeen een defecte versterker en/of luidspreker(s) tot gevolg kan hebben!

Besta akoestiek:

1. U dient altijd de antennne van de ontvanger te konnen zien vanaf uw zenderpositie.
2. De afstand:tussen zender en ontvanger dient zo kort maybeijk te zichn.
3. Als de ontvanger twee antennes heeft, dienen ze onder 45^ te worden gezet.
4. Houd de antennes verwijderd van metalen objecten.
5. De antennes mogen elkaar nicht raken of elkaar kruisen.
6. Voordat u het system in het openbaar gebruikt doe dan eerst een test om uit te zoeken waar zich de "dead spots" (plaatsen waar een slechte verbinding met de ontvanger plaats vindt) bevinden. Vermijd dezeplaatsenijdens uw optreden.

PROBLEM OPLOSSEN

PROBLEEM	INDICATOR	OPLOSSING
Geen geluid	Rode zender indicator knippert nicht	Schuif de POWER ON / OFF-schakelaar waar ON van de zender. Zorg ervoor dat de batterij correct is geplaatst, controllere de polariteit van de batterij (+/ -). Als batterij goed is geplaatst, deze verrangen door neue batterij.
Geen geluid	Rode zender indicator knippert	Schuif de MUTE/ON waar de ON positie van de zender.
Geen geluid	Rode indicator op de ontvanger receiver POWER is UIT.	Wees ervan overtuigt dat de AC adapter goed is gemonteerd op de ontvanger. Controller of de adapter is aangesloten op een wandcontactdoos. Controller of de wandcontactdoos is voorzien van de juiste spanning.
Geen geluid	Ontvanger signalindicators A/B lichten op.	Draai de volumeregelaar op de ontvanger omhoog. Controller de bekabelingussen de ontvanger en externe geluidsapparatuur.
Geluidsniveau verschift van een bekabeld instrument.	Ontvanger signalindicators A/B lichten op.	Stel de volumeregelaar opnieuw in.
Vervorming geluidsniveau stigt geleidelijk	Ontvanger signalindicators A/B-verlichting en de zender LOW BATTERY lichten op.	Vervang de batterijen van de zender.
Ruis en/of andere hoorbare radiosignalen aanwezig.	Ontvanger signalindicators A/B lichten op.	Identificeren van potentièle bronnen van storingen (andere RF-bronnen) en deze uitschaken of maak gebruik van een andere_freqentie.
Tijdelijk verlies van het geluid als de zender door gebied verplaatst.	Ontvanger signalindicators A/B.gaan UIT bij geen geluid.	Herpositioneren de ontvanger en het opnieuwuitvoeren van een looptest. Markeer de "dode"pekken en vermijd deze gebiedden tijdens de uitvoering.

DEUTsCH

Een vergunning om deze apparatuur te bedieren kan in bepaalde gebieden nodig+zijn. Raadpleeg uw autoriteiten voor eventuele vereisten. Aanvraag van licentie betreffende draadloze microfoonapparatuur is voor de verantwoordelijkheid van de gebruiker evenals de classificatie, toepassing en frequente.

DEUTSCH

Bedrijvenpark Twente 415

7602 KM - ALMELO

[phone]

[phone]

The Netherlands

Product number:

179.178; 179.180; 179.183; 179.185; 179.187
