Producttype	Stereo audio-ontvanger
Merk	Skytec
Model	SPL 700BT
Afmetingen (B x H x D)	430 x 80 x 300 mm
Gewicht	5 kg
Voeding	220-240 V AC, 50/60 Hz
Stroomverbruik	150 W max
Bluetooth	Versie 4.2, bereik 10 m
Audio-ingangen	2 x RCA, 1 x optisch, 1 x coaxiaal
Audio-uitgangen	2 x luidsprekers (aansluitingen), 1 x subwoofer (RCA), 1 x koptelefoon (6,35 mm jack)
Uitgangsvermogen	2 x 100 W RMS bij 8 ohm
Frequentierespons	20 Hz - 20 kHz
Signaal/ruisverhouding	> 80 dB
Afstandsbediening	Ja, inbegrepen (AAA-batterijen niet meegeleverd)
FM-radio	Ja, ingebouwde tuner (87,5 - 108 MHz)
Onderhoud en reiniging	Haal de stekker uit het stopcontact voor reiniging; afnemen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	Niet blootstellen aan vocht; zorg voor voldoende ventilatie; uitschakelen bij onweer.
Reserveonderdelen en repareerbaarheid	Neem contact op met de Skytec-klantendienst voor onderdelen en reparaties. Repareerbaarheidsindex: 8/10.
Algemene informatie	Geïntegreerde klasse A/B-versterker; compatibel met de meeste audiobronnen.

Veelgestelde vragen - SPL 700BT Skytec

Hoe verbind ik mijn telefoon via Bluetooth met de Skytec SPL 700BT?

Zet de ontvanger aan, druk op de knop Source totdat Bluetooth is geselecteerd. Schakel Bluetooth in op uw telefoon, zoek naar SPL 700BT en koppel. De standaard pincode is 0000 indien gevraagd.

Wat moet ik doen als de ontvanger niet aangaat?

Controleer of de stroomkabel goed is aangesloten en het stopcontact werkt. Als het apparaat uit blijft, is de interne zekering mogelijk doorgebrand; neem contact op met de technische ondersteuning.

Hoe reset ik de Skytec SPL 700BT?

Zet het apparaat uit, houd de Power-knop 5 seconden ingedrukt en zet het weer aan. Alle instellingen worden teruggezet naar de fabriekswaarden.

Kan ik een subwoofer aansluiten?

Ja, gebruik de SUB OUT-uitgang (RCA) aan de achterkant van het apparaat om een actieve subwoofer aan te sluiten.

Welke soorten luidsprekers kan ik gebruiken?

Gebruik passieve luidsprekers met een impedantie van 4 tot 8 ohm en een vermogen van minimaal 100 W. Sluit ze aan op de SPEAKERS-aansluitingen.

Hoe stel ik de bas en treble in?

Draai aan de knoppen BASS en TREBLE op de voorkant om het geluid naar wens aan te passen.

De afstandsbediening werkt niet. Wat nu?

Controleer of de batterijen (AAA) aanwezig en juist geplaatst zijn. Vervang ze indien nodig. Zorg ervoor dat er geen obstakel is tussen de afstandsbediening en de ontvanger.

Hoe reinig ik het apparaat?

Haal de stekker van de ontvanger uit het stopcontact. Veeg de behuizing af met een zachte, licht vochtige doek. Gebruik geen oplosmiddelen of schurende middelen.

Het geluid is vervormd. Mogelijke oorzaken?

Controleer het volume: niet meer dan 3/4 van de maximale stand. Zorg ervoor dat de luidsprekers niet kortgesloten zijn. Verminder de basinstellingen indien nodig.

Waar vind ik reserveonderdelen?

Neem contact op met de Skytec-klantendienst via hun officiële website. De repareerbaarheidsindex is 8/10.

GEBRUIKSAANWIJZING SPL 700BT Skytec

Hartelijk dank voor de aanschaf van deze SPL versterker. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

WAARSCHUWING :

Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheid maatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Bij het verwijderen van de stekker uit het stopcontact nooit aan het netsnoer trekken.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer. Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 230VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Gehoor beschadiging : Luidsprekers produceren een hoge luchtdruk, voldoende om permanent gehoor te beschadigen. Zorg er voor dat de 85 dB niet overschreden wordt.
• Wanneer de versterker aan de muur / aan het plafond bevestigd moet worden dient eerst zorgvuldig berekend te worden of het plateau en/of (muur)beugels deze wel kunnen dragen. Kunt u het niet berekenen schakel dan vakbekwaam personeel in.
• Apparaat niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende ondergrond plaatsen. Dek ventilatieopeningen nooit af.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat een tijd niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen ; apparaat nooit in vochtige ruimten en buiten gebruiken.
• Plaats geen vloeistoffen en/of metalen objecten op de versterker, deze kunnen door de openingen vallen en kortsluiting veroorzaken.
• De behuizing wordt zeer warm, raak deze dan ook niet aan bij gebruik en direct na gebruik..

• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.

• De volumeregelaar dient op minimum te staan bij inschakelen van de versterker.

• Laat ruimte vrij aan alle zijden voor een deugdelijke ventilatie.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Zorg dat uw handen schoon zijn tijdens het gebruik.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer en/of aansluitsnoeren verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten! !
• In Nederland/België is de netspanning 230Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

Dit apparaat is CE-goedgekeurd ; er mogen geen veranderingen/modificaties worden doorgevoerd ; deze kunnen de CE status te niet doen met alle gevolgen van dien. Tevens vervalt de garantie!

Bescherm het milieu ; laat de verpakking recyclen!

Gooi huishoudelijke apparaten niet bij het huisvuil maar breng het naar een daarvoor bestemd depot, zie www.nvmp.nl . Ook deze versterker behoort tot

huishoudelijke apparatuur.

AANSLUITINGEN

Houd bij het aansluiten van luidsprekers op deze versterker rekening met de impedantie (min. 4 Ohm) en het maximaal vermogen. Denk aan de polariteit (+/-) en gebruik alleen kwaliteitskabel. Zorg er altijd voor dat er geen overbelasting optreedt en dat de clip indicatoren (5) niet branden.

VOORZIJDE

1. Netschakelaar
2. Aan / Uit indicator
3. Kanaal A & B volume regelaar

4. Signaal LED Kanaal A & B

5. Clip indicator

6. 3-Kanaals EQ
7. BT / Ingang keuze schakelaar
8. MP3 (3.5mm jack) ingang

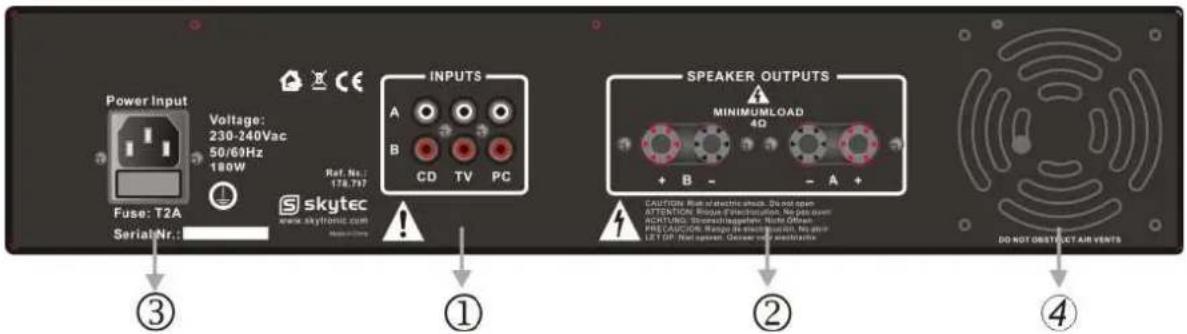

ACHTERZIJDE

1. Ingangen A & B ( RCA aansluitingen)
2. Uitgangen A&B
3. Netentree incl. zekeringhouder
4. Ventilator (vanaf SPL700EQ)

BEDIENING

1. Verbindt de luidsprekers (LET OP MINIMALE impedantie 4 Ohm) met de versterker.
2. Sluit de audio uitgang van de TV, Dvd-speler, Cd-speler, computer, mixer of een andere audiobron aan op de RCA -ingangen van deze versterker. Op de voorzijde kan nog een MP3 speler of andere audiobron dmv een 3.5mm jack plug aangesloten worden
3. Sluit het netsnoer aan.
4. Selecteer met de keuzeschakelaar het gewenste audio signaal.
5. Zet de volumeregelaars op minimum.
6. Zet de netschakelaar aan. LET OP. Als de in (3.) genoemde regelaars niet op minimum staan kan er opeens teveel vermogen uit de versterker komen en kunnen de luidsprekers onherstelbaar beschadigd raken. Tevens kan uw gehoor onherstelbaar beschadigd raken!! . Ook bestaat de mogelijkheid dat alleen de clip indicatoren gaan branden en het geluid vervormt klinkt, draai dan de volumeregelaars terug.
7. Gebruik de equalizer voor het bijregelen van de klankkleur.

Voor een betrouwbare werking geldt het volgende:

• Alle aansluitingen dienen op een correcte wijze te zijn gemaakt.
• Gebruik de juiste luidsprekers voor deze versterker qua impedantie en vermogen.
• Gebruik de versterker op een goed geventileerde plaats.
• Gebruik de versterker op een stabiele plaats zodat deze niet onderhevig is aan trillingen en stoten.
• Tijdens gebruik mogen de luidsprekers niet worden verwijderd. De versterker kan defect raken.

SPECIFICATIES

		SPL 500EQ BT	SPL 700EQ BT	SPL 1000EQ BT
Max uitgangsvermogen @ 4 Ohm		2x 250W	2x 350W
Max uitgangsvermogen @ 8 Ohm		2x 200W	2x 250W	2x 350W
Impedantie (minimum)		4 Ohm
Connectoren	Ingang	6x RCA (phono) socket & 3.5mm Stereo Jack
	Uitgang	Speaker terminal board
Ingangsspanning		775 mV
Ingangs Impedantie		10 K min.
Frequentiebereik		20 Hz - 20 KHz ±3 dB
THD +N		< 0.5 %
Signaal/Ruis verhouding		>95 δB
Overspraak		>82δB ατ 1KHζ
Indicatoren		Clip / Signal / Power
Netspanning		220~240 Vac(Euro) / 50 Hz
Zekering		T1A	T2A	T4A
Afmetingen		482 X 290 X 88mm
Gewicht		3,5kg	4,2kg	4,8kg

F

Bedrijvenpark Twente 415

7602 KM - ALMELO

Tel : [phone]

Fax : [phone]

The Netherlands
