STWM712C - Microphone Skytec - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Microphone dynamique à main, cardioïde, fréquence de réponse 50 Hz - 15 kHz
Utilisation	Idéal pour les performances vocales en direct, les enregistrements en studio et les discours
Maintenance et réparation	Nettoyer régulièrement la grille avec un chiffon doux, éviter l'exposition à l'humidité excessive
Sécurité	Ne pas exposer à des températures extrêmes ou à des chocs violents
Informations générales	Connectique XLR, alimentation par pile 48V (phantom) recommandée pour une performance optimale

FOIRE AUX QUESTIONS - STWM712C Skytec

Comment connecter le microphone Skytec STWM712C à un amplificateur ?

Pour connecter le microphone Skytec STWM712C à un amplificateur, utilisez le câble XLR fourni et branchez une extrémité au microphone et l'autre à l'entrée de l'amplificateur.

Le microphone ne fonctionne pas, que faire ?

Vérifiez d'abord que le microphone est bien alimenté et que les piles sont chargées. Assurez-vous également que le volume de l'amplificateur est adéquat.

Comment remplacer les piles du microphone ?

Ouvrez le compartiment à piles situé à l'arrière du microphone en faisant glisser le couvercle. Remplacez les piles anciennes par des piles neuves de type AA en respectant la polarité.

Y a-t-il une garantie pour le Skytec STWM712C ?

Oui, le Skytec STWM712C est généralement accompagné d'une garantie de 2 ans. Veuillez vérifier les conditions spécifiques de votre vendeur.

Comment ajuster le niveau de sensibilité du microphone ?

Le niveau de sensibilité du microphone peut être ajusté via le contrôle de volume sur l'appareil auquel il est connecté. Consultez le manuel de l'amplificateur pour plus de détails.

Le microphone capte des interférences, que faire ?

Pour réduire les interférences, éloignez le microphone des appareils électroniques et essayez de changer la fréquence si le modèle le permet.

Est-ce que le Skytec STWM712C est compatible avec les systèmes de sonorisation sans fil ?

Le Skytec STWM712C est un microphone filaire, donc il n'est pas compatible avec les systèmes de sonorisation sans fil. Assurez-vous d'utiliser un système approprié.

Comment nettoyer le microphone ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du microphone. Évitez d'utiliser des produits chimiques qui pourraient endommager le matériel.

MODE D'EMPLOI STWM712C Skytec

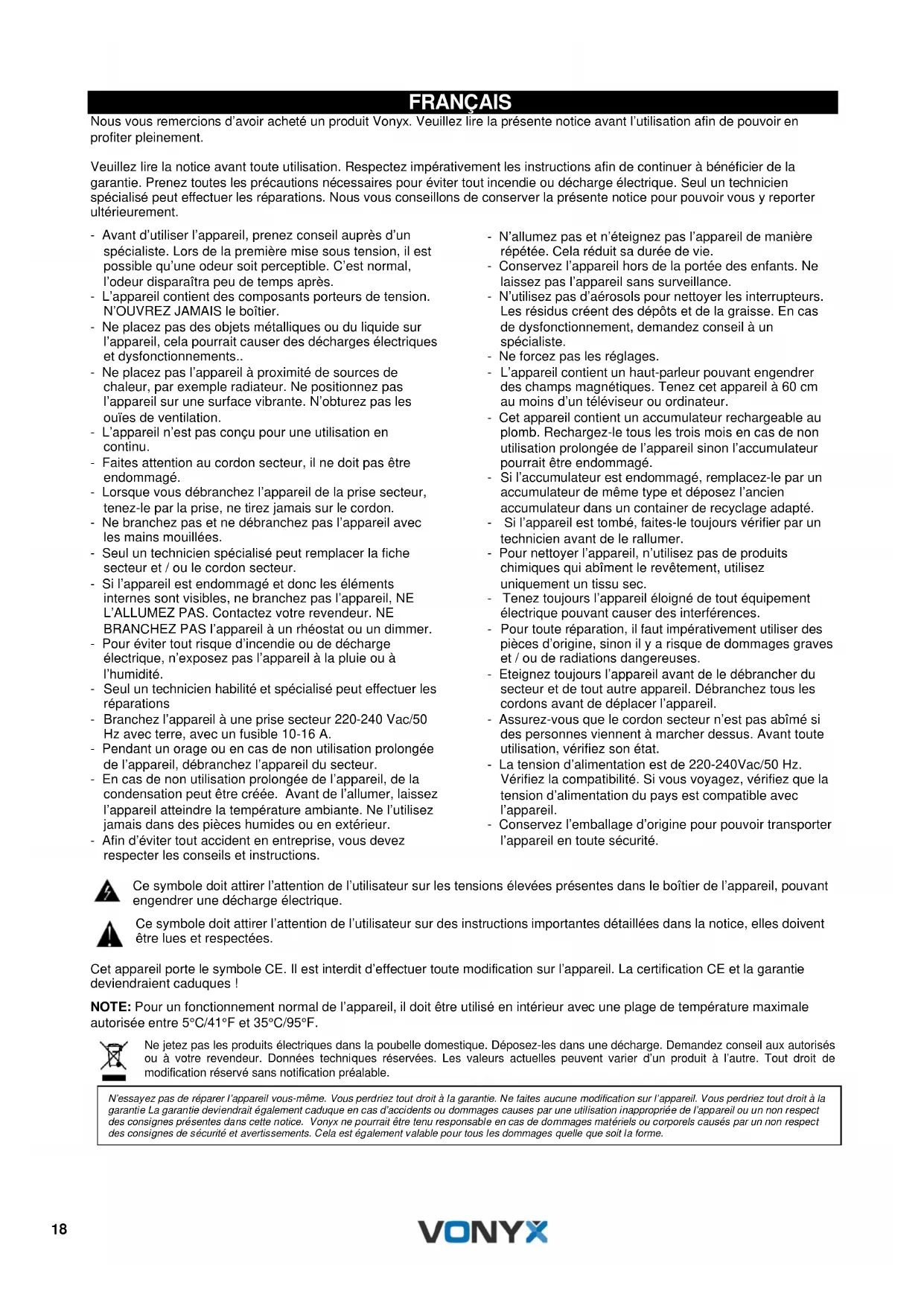

Nous you remercions d'avoir achete un produit Vonyx. Veuillez dire la presente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez tire la notice avant toute utilisation. Respectez imperativement les instructions afin de continuer à bénéficiair de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la presente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaître peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boitier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait cause des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximé de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conscience pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas etre endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branche pas et ne débranche pas l'appareil avec les mains mouillées.
• Seul un technicien spécialise peut replacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez vous revendeur. NE BRANCHEZ PAS l'appareil à un rêostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'expose pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non'utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiente. Ne l'utilise jamais dans des pieces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous doivent respecter les conseils et instructions.

• N'allumez pas et n'eteignez pas l'appareil de maniere repétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laisses pas l'appareil sans surveillance.
• N'utilise pas d'áerosols pour nettoyer les interrupteurs. Les résidus créé des dépôts et de laGRAisse. En cas de dysfonctionnement,mandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet apparéil à 60 cm au moins d'un télévisueur ou ordinateur.
• Cet apparéil contient un accumulateur rechargeable au plomb. Rechargez-le tous les trois mois en cas de non utilisation prolongée de l' apparéil sinon l'accumulateur pourrait être endommagé.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilise pas de produits chimiques qui abiment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causeurs des interférences.
• Pour toute réparation, il faut impérativement utiliser des pieces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifie que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées générées dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques!

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en interieur avec une plage de température maximale autorisée entre 5^ / 41^ et 35^ / 95^ .

Ne jetez pas les produits electriques dans la poubelle domestique. Deposez-les dans une decharge. Demandez conseil aux autorises ou a tou revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes générées dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cea est également valable pour tous les dommages qu'elle que soit la forme.

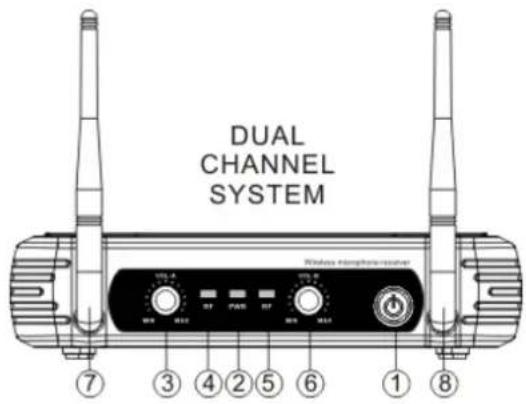

FACE AVANT ET FACE ARRIERE

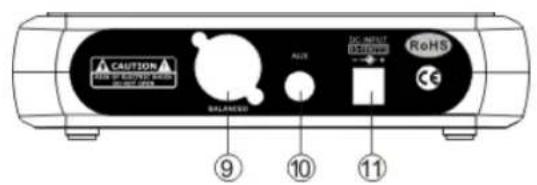

REAR PANEL

1. Interrupteur Power
2. Témoin de fonctionnement
3. Reglage de volume canaux A (Non disponible par 179.185 et 179.187)
4. LED tímoin canaux A (Non disponible par 179.185 et 179.187)
5. LED tímoin canaux B
6. Reglage volume canaux B
7. Bornier entree antenne
8. Bornier entree antenna canaux B
   9.Sortie AF
   10.Sortie mixage AF
9. Cordon secteur

Desmodeles:

179.178:STWM712H système VHF 2 canaux, 2 micros serre-tête
179.180:STWM712C système VHF 2 canaux, micro main + émetteur de poche
179.183:STWM712 système micro main 2 canaux micro main.
179.185:STWM711syste me micro main 1 canal micro main.
179.187:STWM711H système VHF 1 canaux, 1 micros serre-tête

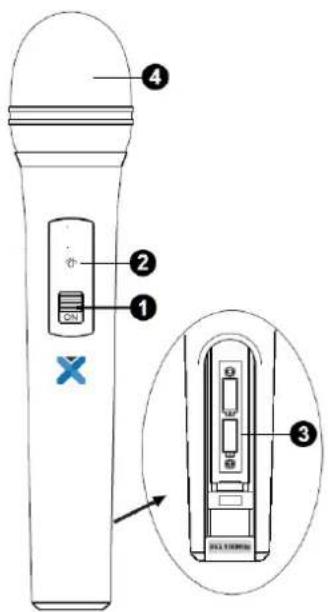

MICROPHONES MAIN

1. Interrupteur Power ON/OFF.
2. Témoin batterie faible : brille en rouge lorsque la puissance est faible : remplacez la batterie.
3. Couvercle compartment batterie: ouvre-le pour installer la batterie. Pensez à retarder la batterie en cas de non utilisation prolongée pour éviter qu'elle ne coule.
4. Grille: Protège la capsule et permet de diminuer les bruits de souffle.

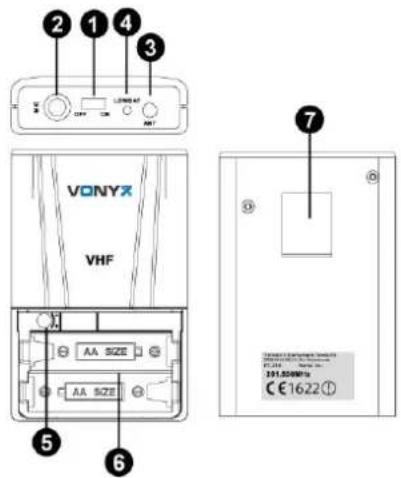

EMETTEUR DE POCHE

1. Power ON/OFF and Audio mute switch.
2. Entrée micro : pour micro serre-tête et micro cravate.
3. Antenne
4. Témoin de batterie faible: Brille en rouge lorsque la puissance est faible et qu'il faut remplacer la batterie
5. Réglage de volume : pour régler l'amplification d'entrée audio de l'émetteur.
6. Couvercle compartment batterie: ouvrez-le pour installer la batterie.

Pensez à retarder la batterie en cas de non utilisation prolongée pour éviter qu'elle ne coule.

1. Clip de ceinture

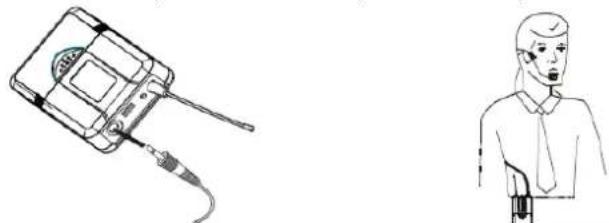

MICROPHONE SERRE-TETE

Reliez la fiche du microphone serre-tete livre à la prise de l'émetteur (voir ci-dessous).

BRANCHEMENTS

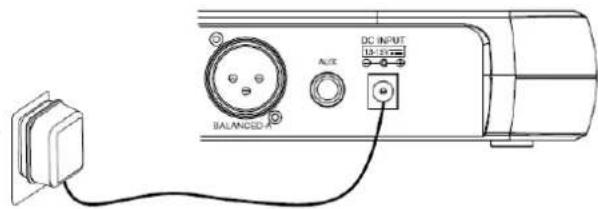

1. Branchement alimentation récepteur : reliez le bloc secteur à la fiche DC à l'arrête du récepteur. Branchez le bloc secteur à une prise 230 V~/50 Hz.

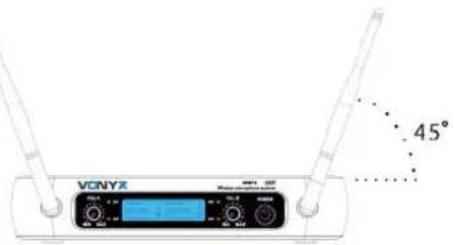

1. Antenne: Placez l'antenne à 45^ de la verticale, voir schema ci-dessous.

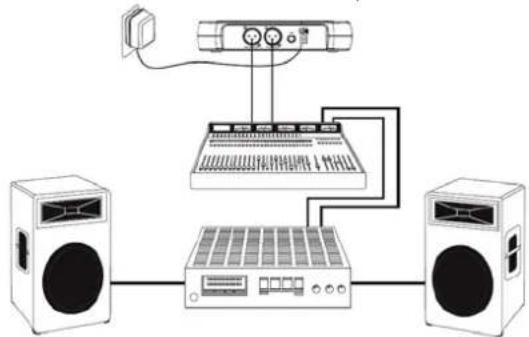

1. Branchements audio : reliez le cordon audio de la sortie audio du recepteur à l'entrée sur votre amplificateur.

FONCTIONNEMENT

Tout d'abord, eteignez le système, mettez les réglages de volume des récepteurs sur le minimum et allumez le récepteur. L'affichage s'éclaire, le système se met sur le dernier mode de fonctionnement.

Lorsque l'affichage du recepteur indique la valeur du signal RF, le témoin des antennes affiche Antenne A ou B. Réglez le volume au niveau souhaité.

Réglage volume

Réglez le volume du récepteur sur la position 12h. Puis réglez le volume de l'amplificateur ou de la table de mixage au niveau souhaité. Si le volume du récepteur est régled trop fort, l'amplificateur va produit des distorsions qui pourrait endommager l'amplificateur et / ou les enceintes.

Pour un meilleur son :

1. You'vedez always voir l'antenne depuis I'emplacement de I'emetter.
2. La distance entre l'émetteur et le récepteur doit être aussi faible que possible.
3. Si le récepteur a deux antennes, elles doivent être positionnées à 45^ de la verticale.
4. Les antennes ne doivent pas etre placees a coté de surfaces metalliques.
5. Les antennes ne doivent pas se toucher ni se croiser.
6. Avant d'utiliser le système en presence de public, faites un test pour trouver les "points morts". Evitez ces endroits lors du fonctionnement.

PROBLEMES

PROBLEM	LED tímoin	SOLUTION
Pas de son	La LED rouge de l'émetteur ne brille pas	Mettez l'interrupteur POWER ON/OFF sur la position ON. Assurez-vous que la batterie soit correctement placée, respectez la polarité. Le cas échéant, remplacez la batterie morte par une batterie neuve.
Pas de son	La LED rouge de l'émetteur brille	Mettez l'interrupteur MUTE/ON sur ON.
Pas de son	LA LED rouge POWER du récepteur ne brille pas.	Assurez-vous que le bloc secteur est bien branché dans la prise DC. Assurez-vous que la tension d'alimentation délivrée soit correcte.
Pas de son	Les LEDs de réception de signal s'allument.	Tournez le réglage de volume du récepteur. Assurez-vous que les branchements du récepteur avec l'équipement externe sont bien faits.
Le niveau de son est différent du niveau d'un instrument relié.	Les témoins A/B du récepteur s'allument.	Réglz le niveau de l'émetteur et le volume du récepteur comme souhaité.
Le niveau de distorsion augmente graduèlement.	Les témoins A/B du récepteur et LOW BATTERY DE l'émetteur s'allument.	Remplacez la batterie de l'émetteur.
Bruits, ronflements ou autres signaux radio prênts.	Les témoins A/B brillent.	Identifiez les sources possibles d'interférences (autres sources RF) et éteignez-les ou utilisez un système fonctionnant sur une autre fréquence.
Perte momentanée de son lorsque l'émetteur est déplaced dans la zone d'utilisation	Les LEDs A/B du récepteur brillent en cas de perte de signal	Repositionnez le récepteur et faites des tests. Si les interférences audio persistent, repêrez les "endroits morts" et évitez-les pendant le fonctionnement.

VHF MICROPHONE

ENGLISH

Dans certaines zones, une autorisation de fonctionnement pour cet apparéil peut être nécessaire. Consultez les autorités comptétentes dans vos pays. La demande de licence pour les systèmes de microphones sans fil est de la responsabilité de l'utilisateur, l'autorisation dépend de la classification de l'utilisateur, du domaine d'application et de la fréquence.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATION / TECHNISCHE DATEN / ESPECIFICACIONES TECNICAS / SPECIFICATIONS TECHNIQUES

	STWM712H	STWM712C	STWM712	STWM711	STWM711H
Ref.nr:	179.178	179.180	179.183	179.185	179.187
Frequency range:	200.175Mhz201.400Mhz			200.175Mhz	200.175Mhz201.400Mhz
Frequency stability:	<0.005%
Maximum deviation range:	15 kHz
Frequency response:	40 Hz - 20 kHz
S/N Ratio:	>100 dB
Audio Dynamic Range:	>100 dB
T.H.D.:	< 0.5%
Class:	2
Rated voltage:	AC220~240V 50Hz
Adapter:	13-15V DC / 500mA
Dimensions:	210 x 145 x 42 mm

	Bodypack PT-218	Handheld HT-218
Frequency range:	201.400Mhz / 200.175Mhz
Receiving Sensitivity:	60 dB S/N ratio (12dBU)
S/N Ratio:	>100 dB
Battery:	2x 1.5V AA Battery
Class:	2
Dimensions:	100 x 65 x 30 mm	238 x 50 x 50 mm
