STWM711 - Microphone Skytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone sans fil VHF double canal
Marque	Skytec
Modèle	STWM711
Fréquence porteuse	200.175 MHz / 201.400 MHz
Stabilité en fréquence	< 0.005%
Modulation	FM
Réponse en fréquence	40 Hz – 20 kHz
Rapport signal/bruit	> 100 dB
Plage dynamique audio	> 100 dB
Distorsion harmonique totale (THD)	< 0.5%
Portée optimale	Jusqu'à 50 m (bonnes conditions)
Alimentation du récepteur	220-240 V AC, 50 Hz
Alimentation du microphone	Pile 9V
Consommation du microphone	25 mA environ
Autonomie de la pile	Environ 8 heures
Type de microphone	Dynamique unidirectionnel
Antenne du microphone	Intégrée
Sortie audio	Asymétrique et symétrique (0~0.5V)
Nombre de canaux	2 (double canal)
Affichages	Témoin de fonctionnement et niveau de batterie
Température de fonctionnement	-10°C à 50°C
Utilisation recommandée	Présentations, karaoké, usage domestique
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon humide, pas de liquide
Réparabilité	Ne pas ouvrir, faire appel à un technicien qualifié
Pièces détachées	Utiliser des composants d'origine

FOIRE AUX QUESTIONS - STWM711 Skytec

Comment installer les piles du microphone ?

Dévissez le couvercle du compartiment à piles situé au bas du microphone. Insérez une pile 9V en respectant la polarité indiquée. Revissez le couvercle. Mettez l'interrupteur sur ON pour vérifier le fonctionnement.

Que faire si le microphone ne s'allume pas ?

Vérifiez que la pile est correctement insérée et qu'elle n'est pas déchargée. Si le témoin de batterie faible s'allume, remplacez la pile. Assurez-vous également que l'interrupteur est sur ON.

Quelle est la portée maximale du système ?

Dans de bonnes conditions (sans obstacles majeurs ni interférences), la portée peut atteindre jusqu'à 50 mètres. En usage normal, comptez environ 30 mètres.

Puis-je utiliser deux microphones en même temps ?

Oui, ce modèle est un système double canal. Vous pouvez utiliser deux microphones simultanément sans interférences, chacun sur son propre canal (CHA et CHB).

Comment réduire les interférences ?

Évitez de placer le récepteur à proximité d'autres appareils électroniques, de sources électromagnétiques ou dans des angles. Dépliez complètement les antennes du récepteur. Éloignez-vous des murs métalliques.

Que signifie le témoin de batterie faible ?

Le LED témoin sur le microphone s'allume lorsque la tension de la pile descend en dessous d'un seuil critique. Remplacez la pile immédiatement pour éviter une perte de signal ou une distorsion.

Comment nettoyer l'appareil ?

Débranchez toujours le récepteur avant nettoyage. Utilisez un chiffon humide pour essuyer les surfaces. N'utilisez jamais de liquides, d'aérosols ou de produits abrasifs.

Puis-je utiliser d'autres accessoires ?

Il est recommandé d'utiliser uniquement les accessoires fournis par le fabricant pour garantir la compatibilité et la sécurité. L'utilisation d'accessoires non conformes peut endommager l'appareil.

Que faire en cas de panne ?

N'essayez pas de réparer l'appareil vous-même. Débranchez-le et contactez un technicien qualifié ou votre revendeur. L'ouverture du boîtier peut exposer à des décharges électriques.

Où recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil ni les piles dans la poubelle domestique. Déposez-les dans un centre de recyclage agréé ou rapportez-les à votre revendeur. Le symbole de la poubelle barrée sur l'emballage le rappelle.

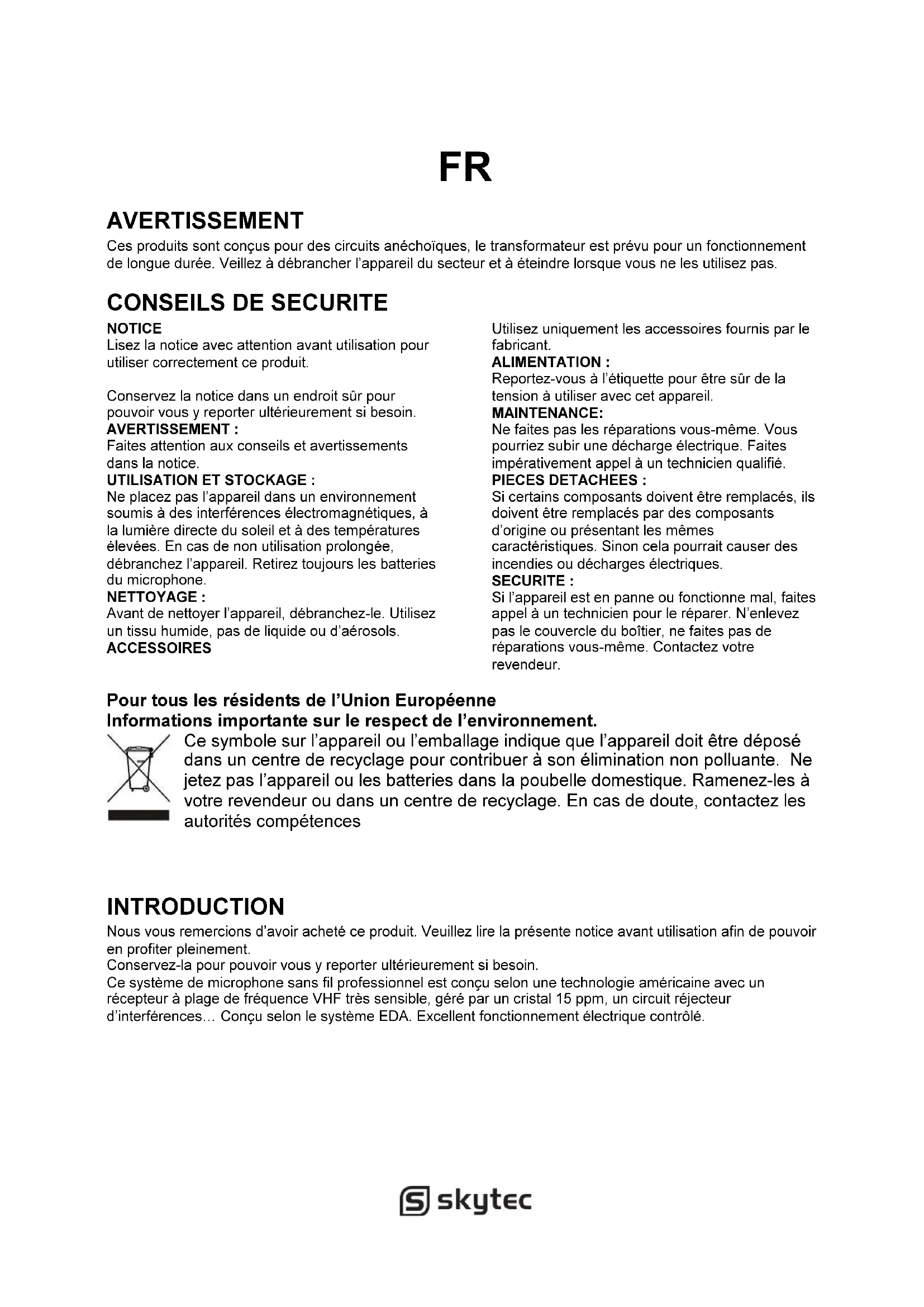

MODE D'EMPLOI STWM711 Skytec

Ces produits sont conçus pour des circuits anéchoïques, le transformateur est prévu pour un fonctionnement de longue durée. Veillez à débrancher l'appareil du secteur et à éteindre lorsque vous ne les utilisez pas.

CONSEILS DE SECURITE

NOTICE

Lisez la notice avec attention avant utilisation pour utiliser correctement ce produit.

Conservez la notice dans un endroit sûr pour pouvoir vous y reporter ultérieurement si besoin.

AVERTISSEMENT :

Faites attention aux conseils et avertissements dans la notice.

UTILISATION ET STOCKAGE :

Ne placez pas l'appareil dans un environnement soumis à des interférences électromagnétiques, à la lumière directe du soleil et à des températures élevées. En cas de non utilisation prolongée, débranchez l'appareil. Retirez toujours les batteries du microphone.

NETTOYAGE :

Avant de nettoyer l'appareil, débranchez-le. Utilisez un tissu humide, pas de liquide ou d'aérosols.

ACCESSOIRES

Utilisez uniquement les accessoires fournis par le fabricant.

ALIMENTATION :

Reportez-vous à l'étiquette pour être sûr de la tension à utiliser avec cet appareil.

MAINTENANCE:

Ne faites pas les réparations vous-même. Vous pourriez subir une décharge électrique. Faites impérativement appel à un technicien qualifié.

PIECES DETACHEES :

Si certains composants doivent être remplacés, ils doivent être remplacés par des composants d'origine ou présentant les mêmes caractéristiques. Sinon cela pourrait causer des incendies ou décharges électriques.

SECURITE :

Si l'appareil est en panne ou fonctionne mal, faites appel à un technicien pour le réparer. N'enlevez pas le couvercle du boîtier, ne faites pas de réparations vous-même. Contactez votre revendeur.

Pour tous les résidents de l'Union Européenne

Informations importante sur le respect de l'environnement.

Ce symbole sur l'appareil ou l'emballage indique que l'appareil doit être déposé dans un centre de recyclage pour contribuer à son élimination non polluante. Ne jetez pas l'appareil ou les batteries dans la poubelle domestique. Ramenez-les à votre revendeur ou dans un centre de recyclage. En cas de doute, contactez les autorités compétences

INTRODUCTION

Nous vous remercions d'avoir acheté ce produit. Veuillez lire la présente notice avant utilisation afin de pouvoir en profiter pleinement.

Conservez-la pour pouvoir vous y reporter ultérieurement si besoin.

Ce système de microphone sans fil professionnel est conçu selon une technologie américaine avec un récepteur à plage de fréquence VHF très sensible, géré par un cristal 15 ppm, un circuit réjecteur d'interférences... Conçu selon le système EDA. Excellent fonctionnement électrique contrôlé.

CARACTERISTIQUES

• Large réponse en fréquence, rapport signal/ bruit élevé
• Grande résistance aux interférences.
• Fonctionnement très silencieux, faible THD.
  • Pas de bruit fort d'allumage.
• Avec affichage témoin de fonctionnement et de niveau de batterie.
• Grande portée de plus de 30 m dans de bonnes conditions d'utilisation, sinon 20 m.
• Système double canaux, deux microphones peuvent être utilisés en même temps sans engendrer d'interférences.
• Pour des applications dans des présentations, à la maison
  • Pour soirées karaoké...

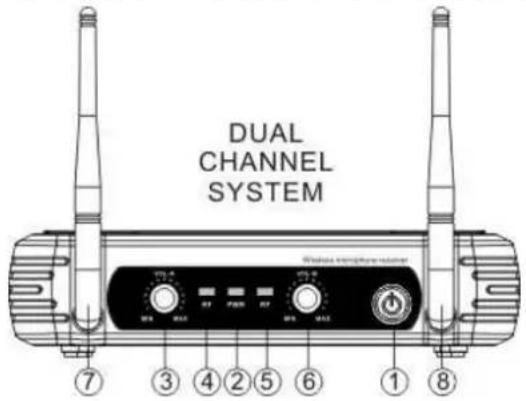

NOM DU RECEPTEUR ET DU MICROPHONE

DUAL CHANNEL SYSTEM 7 3 4 2 5 6 1 8

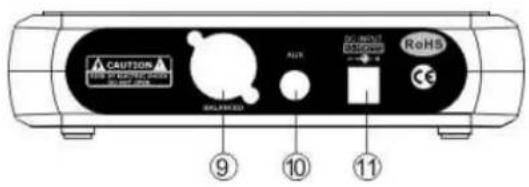

REAR PANEL

1. Interrupteur Power
2. Témoin de fonctionnement
3. Réglage de volume CHA
4. LED témoin CHA
5. LED témoin CHB
6. Réglage volume CHB
7. Bornier entrée antenne
8. Bornier entrée antenne CHB
9. Sortie AF
10. Sortie mixage AF
11. Cordon secteur

Dans cette notice, trois ensembles sont décrits :

179.178 : système VHF 2 canaux, 2 micros serre-tête
179.180 : système VHF 2 canaux, micro main + émetteur de poche
179.183 : système micro main 2 canaux micro main.
179.185 : système micro main 1 canal micro main.

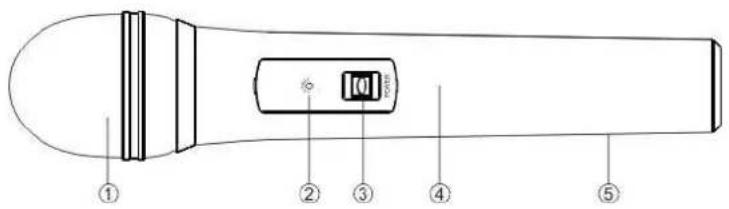

MICROPHONES

1. Grille
2. LED témoin batterie faible
3. Interrupteur ON/STB/OFF/
4. Corps du micro
5. Couvercle du compartiment batterie

INSTRUCTIONS D'UTILISATION

Fonctionnement

• Reliez le cordon secteur à une prise secteur et branchez le cordon à A.OUT, B.OUT ou MIX.OUT. Reliez ensuite l'amplificateur ou le micro à la prise audio (MIC IN). Dépliez les deux antennes. Mettez l'interrupteur Power sur On. Le témoin de fonctionnement brille. Le récepteur est en standby. (Ne placez pas l'appareil dans un angle pour garantir son fonctionnement correct).
• Dévissez le couvercle du compartiment batterie, installez la batterie en respectant la polarité selon les étiquettes dans le compartiment batterie.
• Mettez l'interrupteur sur ON ; la LED brille lorsque le signal sur le récepteur est disponible sur le canal. Le signal est alors disponible depuis le micro vers le récepteur. Réglez le volume du signal et l'interrupteur de volume sur l'amplificateur. Parlez dans le micro.
• Si le signal du micro est coupé, la batterie peut être morte. Remplacez-la immédiatement.

Note

Lorsque la tension est inférieure à 7 V, le signal peut être instable. Si la distance effective est courte et si le son n'est pas d'assez bonne qualité, il peut être nécessaire de remplacer les batteries.

CARACTERISTIQUES TECHNIQUES

SYSTEME COMPLET

Fréquence porteuse.... 200.175 MHz / 201.400 MHz

Stabilité en fréquence .... <0.005%

Modulation FM

Plage déviation maximale 15 kHz

Réponse en fréquence 40 Hz – 20 kHz

Rapport signal / bruit....>100 dB

Plage dynamique audio >100 dB

T.H.D. < 0.5%

Portée 50 m (bonnes conditions)

Température fonc. -10 °C - 50 °C

RECEPTEUR

Système récepteur ...... fréquence fixe contrôlée par quartz

Sensibilité de réception 60 dB S/N ratio (12dBU)

Rapport signal / bruit....>100 dB

Niveau de sortie audio ...... mode asymétrique de CHA+B 0\~0.5V / 5kOhm

Mode symétrique de CHA+B 0\~0.5 / 50kOhm

Alimentation 220 \~240 Vac / 50 Hz

MICROPHONE

Sortie RF 30 mW (max)

Emissions non souhaitées ....>45 dB porteuse

Antenne .... intégrée

Microphone ...... Microphone dynamique unidirectionnel

Batterie 9 V

Consommation 25 mA environ

Durée de vie batterie .... 8 heures fonctionnement continu

1622

En Europe, système sans déclaration uniquement dans certains pays (Pays-Bas, Danemark). Plage non autorisée en S, BE, FR et IT. En Pologne et Espagne avec restrictions. Pour l'Allemagne, contactez la BundesNetzAgentur. L'utilisateur final doit demander une autorisation dans d'autres pays européens.
