STWM711 - Mikrofon Skytec - Bezpłatna instrukcja obsługi

Typ produktu	Bezprzewodowy mikrofon VHF dwukanałowy
Marka	Skytec
Model	STWM711
Częstotliwość nośna	200.175 MHz / 201.400 MHz
Stabilność częstotliwości	< 0.005%
Modulacja	FM
Pasmo przenoszenia	40 Hz – 20 kHz
Stosunek sygnału do szumu	> 100 dB
Zakres dynamiki audio	> 100 dB
Całkowite zniekształcenia harmoniczne (THD)	< 0.5%
Optymalny zasięg	Do 50 m (dobre warunki)
Zasilanie odbiornika	220-240 V AC, 50 Hz
Zasilanie mikrofonu	Bateria 9V
Pobór prądu mikrofonu	Ok. 25 mA
Czas pracy baterii	Około 8 godzin
Typ mikrofonu	Dynamiczny, jednokierunkowy
Antena mikrofonu	Wbudowana
Wyjście audio	Niesymetryczne i symetryczne (0~0.5V)
Liczba kanałów	2 (dwukanałowy)
Wyświetlacze	Wskaźnik pracy i poziom baterii
Temperatura pracy	od -10°C do 50°C
Zalecane zastosowanie	Prezentacje, karaoke, zastosowanie domowe
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem, używać wilgotnej ściereczki, bez płynów
Możliwość naprawy	Nie otwierać, wezwać wykwalifikowanego technika
Cięści zamienne	Stosować oryginalne komponenty

Często zadawane pytania - STWM711 Skytec

Jak zainstalować baterie w mikrofonie?

Odkręć pokrywę komory baterii znajdującej się na dole mikrofonu. Włóż baterię 9V zgodnie ze wskazaną polaryzacją. Przykręć pokrywę. Przełącznik ustaw w pozycję ON, aby sprawdzić działanie.

Co zrobić, jeśli mikrofon nie włącza się?

Sprawdź, czy bateria jest prawidłowo włożona i nie jest rozładowana. Jeśli wskaźnik niskiego poziomu baterii się świeci, wymień baterię. Upewnij się również, że przełącznik jest w pozycji ON.

Jaki jest maksymalny zasięg systemu?

W dobrych warunkach (bez większych przeszkód ani zakłóceń) zasięg może wynosić do 50 metrów. Przy normalnym użytkowaniu spodziewaj się około 30 metrów.

Czy mogę używać dwóch mikrofonów jednocześnie?

Tak, ten model to system dwukanałowy. Możesz używać dwóch mikrofonów jednocześnie bez zakłóceń, każdy na własnym kanale (CHA i CHB).

Jak zmniejszyć zakłócenia?

Unikaj umieszczania odbiornika w pobliżu innych urządzeń elektronicznych, źródeł elektromagnetycznych lub w kątach. Całkowicie rozłóż anteny odbiornika. Oddal się od metalowych ścian.

Co oznacza wskaźnik niskiego poziomu baterii?

Wskaźnik LED na mikrofonie zapala się, gdy napięcie baterii spadnie poniżej krytycznego progu. Natychmiast wymień baterię, aby uniknąć utraty sygnału lub zniekształceń.

Jak czyścić urządzenie?

Zawsze odłączaj odbiornik przed czyszczeniem. Użyj wilgotnej ściereczki do przetarcia powierzchni. Nigdy nie używaj płynów, aerozoli ani środków ściernych.

Czy mogę używać innych akcesoriów?

Zaleca się stosowanie wyłącznie akcesoriów dostarczonych przez producenta, aby zapewnić kompatybilność i bezpieczeństwo. Używanie niezgodnych akcesoriów może uszkodzić urządzenie.

Co zrobić w przypadku awarii?

Nie próbuj naprawiać urządzenia samodzielnie. Odłącz je i skontaktuj się z wykwalifikowanym technikiem lub sprzedawcą. Otwarcie obudowy może narazić na porażenie prądem.

Gdzie zutylizować urządzenie po zakończeniu eksploatacji?

Nie wyrzucaj urządzenia ani baterii do domowego kosza. Oddaj je do punktu recyklingu lub zwróć sprzedawcy. Symbol przekreślonego kosza na opakowaniu o tym przypomina.

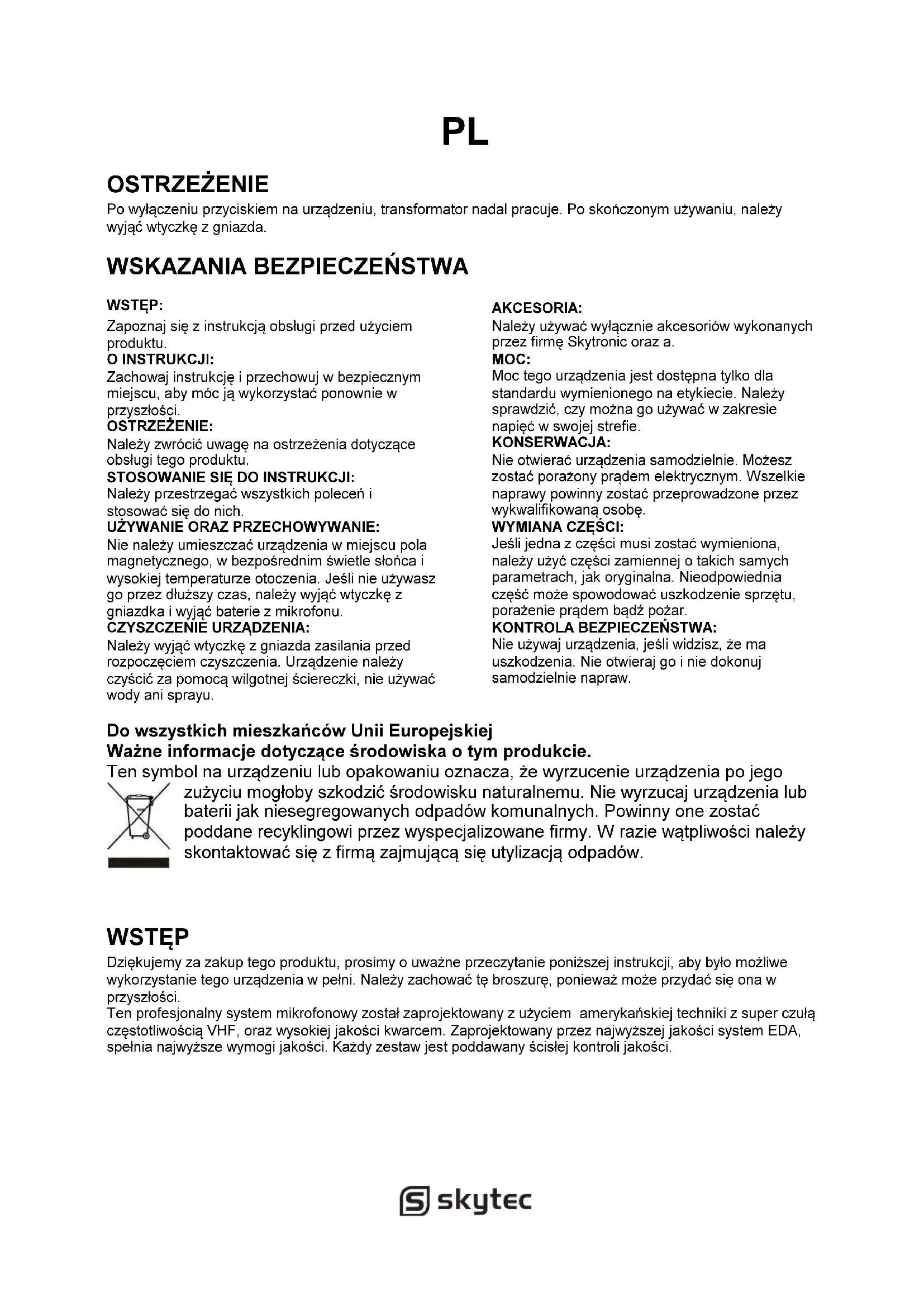

INSTRUKCJA OBSŁUGI STWM711 Skytec

Po wyłączeniu przyciskiem na urządzeniu, transformator nadal pracuje. Po skończonym używaniu, należy wyjąć wtyczkę z gniazda.

WSKAZANIA BEZPIECZEŃSTWA

WSTEP:

Zapoznaj się z instrukcją obsługi przed użyciem produktu.

O INSTRUKCJI:

Zachowaj instrukcję i przechowuj w bezpiecznym miejscu, aby móc ją wykorzystać ponownie w przyszłości.

OSTRZEŻENIE:

Należy zwrócić uwagę na ostrzeżenia dotyczące obsługi tego produktu.

STOSOWANIE SIE DO INSTRUKCJI:

Należy przestrzegać wszystkich poleceń i stosować się do nich.

UŻYWANIE ORAZ PRZECHOWYWANIE:

Nie należy umieszczac ć urządzenia w miejscu pola magnetycznego, w bezpośrednim świetle słońca i wysokiej temperaturze otoczenia. Jeśli nie używasz go przez dłuższy czas, należy wyjąć wtyczkę z gniazdka i wyjąć baterie z mikrofonu.

CZYSZCZENIE URZĄDZENIA:

Należy wyjąć wtyczkę z gniazda zasilania przed rozpoczęciem czyszczenia. Urządzenie należy czyścić za pomocą wilgotnej ściereczki, nie używać wody ani sprayu.

AKCESORIA:

Należy używać wyłącznie akcesoriów wykonanych przez firmę Skytronic oraz a.

MOC:

Moc tego urządzenia jest dostępna tylko dla standardu wymienionego na etykiecie. Należy sprawdzić, czy można go używać w zakresie napięć w swojej strefie.

KONSERWACJA:

Nie otwierać urządzenia samodzielnie. Możesz zostać porażony prądem elektrycznym. Wszelkie naprawy powinny zostać przeprowadzone przez wykwalifikowaną osobę.

WYMIANA CZEŚCI:

Jeśli jedna z części musi zostać wymieniona, należy użyć części zamiennej o takich samych parametrach, jak oryginalna. Nieodpowiednia część może spowodować uszkodzenie sprzętu, porażenie prądem bądź pożar.

KONTROLA BEZPIECZEŃSTWA:

Nie używaj urządzenia, jeśli widzisz, że ma uszkodzenia. Nie otwieraj go i nie dokonuj samodzielnie napraw.

Do wszystkich mieszkańców Unii Europejskiej

Ważne informacje dotyczące środowiska o tym produkcie.

Ten symbol na urządzeniu lub opakowaniu oznacza, że wyrzucenie urządzenia po jego zużyciu mogłoby szkodzić środowisku naturalnemu. Nie wyrzucaj urządzenia lub baterii jak niesegregowanych odpadów komunalnych. Powinny one zostać poddane recyklingowi przez wyspecjalizowane firmy. W razie wątpliwości należy skontaktować się z firmą zajmującą się utylizacją odpadów.

WSTEP

Dziękujemy za zakup tego produktu, prosimy o uważne przeczytanie poniższej instrukcji, aby było możliwe wykorzystanie tego urządzenia w pełni. Należy zachować tę broszurę, ponieważ może przydać się ona w przyszłości.

Ten profesjonalny system mikrofonowy został zaprojektowany z użyciem amerykańskiej techniki z super czułą częstotliwością VHF, oraz wysokiej jakości kwarcem. Zaprojektowany przez najwyższej jakości system EDA, spełnia najwyższe wymogi jakości. Każdy zestaw jest poddawany ścisłej kontroli jakości.

CHARAKTERYSTYKA

• Szerokie pasmo przenoszenia, wysoki stosunek S / N.
• Redukcja zbędnych odgłosów, zredukowane do zera.
  • Funkcja Super Silent, niskie T.H.D.
• Nie ma charakterystycznego trzasku po włączeniu mikrofonu
  • Wskazanie stanu pracy i poziomu mocy
• Zasięg do 30m w otwartej przestrzeni, do 20m w pomieszczeniach
• Dwukanałowy odbiornik zaprojektowany na dwa mikrofony które mogą pracować jednocześnie. Możesz śpiewać bez żadnych niepokojących sprzeżeń.
• Użyteczny w miejscach rozrywkowych.
  • Użyteczny jako karaoke w domu

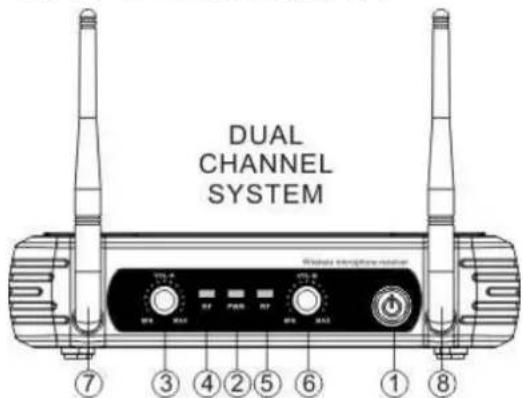

OPIS ODBIORNIKA

1. Włącznik
2. Wskaźnik zasilania
3. Regulacja głośności kanału A
   4, Kontrolka sygnału kanału A
4. Kontrolka sygnału kanału B
5. Regulacja głośności kanału B
6. Antena A
7. Antena B
8. Wyjście XLR 3-pin
9. Wyjście Jack 6,3mm
10. Gniazdo zasilania

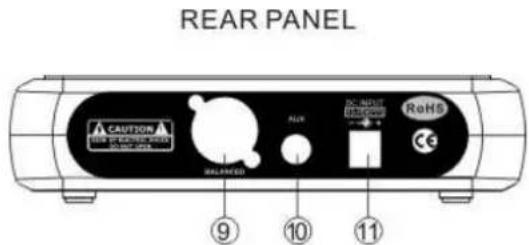

REAR PANEL CAUTION SALPINED FLYW DC-WEIGHT SALPINED RoHS ⑨ ⑩ ⑪

Instrukcja dotyczy czterech modeli :

179.178 : 2-kanałowy system mikrofonów nagłownych VHF
179.180:2-kanałowy system combo (doręczny i nagłowny) VHF
179.183:2-kanałowy system mikrofonów doręcznych VHF
179.185 : 1-kanałowy system mikrofonowy doręczny VHF

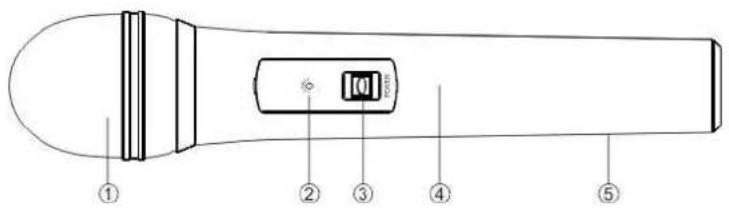

OPIS MIKROFONÓW

1. Grill
2. Kontrolka niskiego poziomu baterii
3. Włącznik ON/OFF
4. Obudowa
5. Miejsce na baterię

KORZYSTANIE Z URZĄDZENIA

OBSŁUGA

• Umieść odbiornik blisko miksera audio lub kolumny aktywnej/wzmacniacza oraz podłącz do zasilania. Podłącz odbiornik do miksera lub wzmacniacza za pomocą wysokiej jakości przewodu, używając wyjść A OUT, B OUT oraz MIX OUT. Rozchyl obie anteny na zewnątrz, pod kątem 45 stopni. Uruchom odbiornik włącznikiem, zapali się dioda. Nie umieszczaj odbiornika w rogu, aby zapewnić jak najlepszy odbiór.
• Odkręć pokrywę baterii oraz zainstaluj poprawnie baterię (pamiętaj o odpowiedniej polaryzacji!).
• Uruchom mikrofon włącznikiem. Na chwilę zaświeci się dioda. Na odbiorniku zapali się także zielona dioda RF, co oznacza, że odbierany jest sygnał z mikrofonu. Ustaw odpowiednią głośność na odbiorniku oraz mikserze/wzmacniaczu.
• Jeżeli sygnał jest słaby, powstają zakłócenia, może to oznaczać, że bateria jest słaba i należy ją wymienić

Uwaga

Gdy napięcie baterii jest niższe niż 7V, może powodować to niestabilność sygnału, krótszą skuteczność na dłuższej odległości oraz niższą jakoś dźwięku. Należy w tym przypadku wymienić baterię na nową.

TECHNICZNA

OGÓLNIE

Zakres częstotliwości 200.175 MHz / 201.400 MHz

Stabilność częstotliwości <0.005%

Tryb modulacji FM

Maksymalny zakres odchylenia 15 kHz

Pasmo przenoszenia 40 Hz – 20 kHz

Stosunek szumu do sygnału ....>100 dB

Zakres dynamiki dźwięku ....>100 dB

T.H.D. < 0.5%

Zasięg do 50 metrów (w doskonałych warunkach)

Zakres temperatur otoczenia, w których może pracować ..... -10 °C – 50 °C

ODBIORNIK

Częstotliwość ...... Stała częstotliwość kontrolowana przez kwarc

Czułość odbiornika 60 dB S/N ratio (12dBU)

Stosunek szumu do sygnału ....>100 dB

Moc wyjściowa ...... Niezbalansowany 0\~0.5V / 5kOhm

Zbalansowany 0\~0.5 / 50kOhm

Zasilanie 220\~240Vac / 50 Hz

MIKROFON

Moc wyjściowa RF 30 mW (max)

Emisje niepożądane ....>45 dB fala nośna

Antena Wbudowana

Rodzaj wkładki ...... Jednokierunkowy mikrofon dynamiczny

Zasilanie mikrofonu...... Bateria 9V

Pobór prądu ...... Około 25 mA

Czas pracy na baterii ...... Ok. 8 godzin ciągłej pracy

1622

W UE użytek dozwolony bez licencji w Holandii oraz Portugalii dla osób niedosłyszących, w Wielkiej Brytanii, Szwajcarii, Belgii, Francji oraz we Włoszech zakres częstotliwości VHF jest wyłączony z użytku. Stosowanie w Polsce i Hiszpanii jest możliwe z ograniczeniami. W Niemczech ubiegać się o indywidualne zezwolenie w BundesNetzAgentur. Użytkownik końcowy musi ubiegać się o przydział w innych krajach UE ze względu na kilka ograniczeń.
