Technische Merkmale	Handliches dynamisches Mikrofon, Nierencharakteristik, Frequenzgang 50 Hz - 15 kHz
Verwendung	Ideal für Live-Gesangsauftritte, Studioaufnahmen und Reden
Wartung und Reparatur	Regelmäßig das Gitter mit einem weichen Tuch reinigen, übermäßige Feuchtigkeit vermeiden
Sicherheit	Nicht extremen Temperaturen oder starken Stößen aussetzen
Allgemeine Informationen	XLR-Anschluss, 48V-Phantomspeisung empfohlen für optimale Leistung

Häufig gestellte Fragen - STWM712C Skytec

Wie verbindet man das Mikrofon Skytec STWM712C mit einem Verstärker?

Um das Mikrofon Skytec STWM712C mit einem Verstärker zu verbinden, verwenden Sie das mitgelieferte XLR-Kabel und schließen Sie ein Ende am Mikrofon und das andere am Eingang des Verstärkers an.

Das Mikrofon funktioniert nicht, was tun?

Überprüfen Sie zunächst, ob das Mikrofon mit Strom versorgt wird und die Batterien geladen sind. Stellen Sie außerdem sicher, dass die Lautstärke des Verstärkers angemessen ist.

Wie wechselt man die Batterien des Mikrofons?

Öffnen Sie das Batteriefach auf der Rückseite des Mikrofons, indem Sie die Abdeckung einschieben. Ersetzen Sie die alten Batterien durch neue AA-Batterien unter Beachtung der Polarität.

Gibt es eine Garantie für das Skytec STWM712C?

Ja, das Skytec STWM712C wird in der Regel mit einer 2-jährigen Garantie geliefert. Bitte überprüfen Sie die spezifischen Bedingungen Ihres Verkäufers.

Wie stellt man den Empfindlichkeitsgrad des Mikrofons ein?

Der Empfindlichkeitsgrad des Mikrofons kann über die Lautstärkeregelung des angeschlossenen Geräts eingestellt werden. Weitere Details finden Sie im Handbuch des Verstärkers.

Das Mikrofon nimmt Störungen auf, was tun?

Um Störungen zu reduzieren, halten Sie das Mikrofon von elektronischen Geräten fern und versuchen Sie, die Frequenz zu ändern, falls das Modell dies erlaubt.

Ist das Skytec STWM712C mit drahtlosen Beschallungssystemen kompatibel?

Das Skytec STWM712C ist ein kabelgebundenes Mikrofon und daher nicht mit drahtlosen Beschallungssystemen kompatibel. Verwenden Sie ein geeignetes System.

Wie reinigt man das Mikrofon?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite des Mikrofons zu reinigen. Vermeiden Sie die Verwendung von Chemikalien, die das Material beschädigen könnten.

BEDIENUNGSANLEITUNG STWM712C Skytec

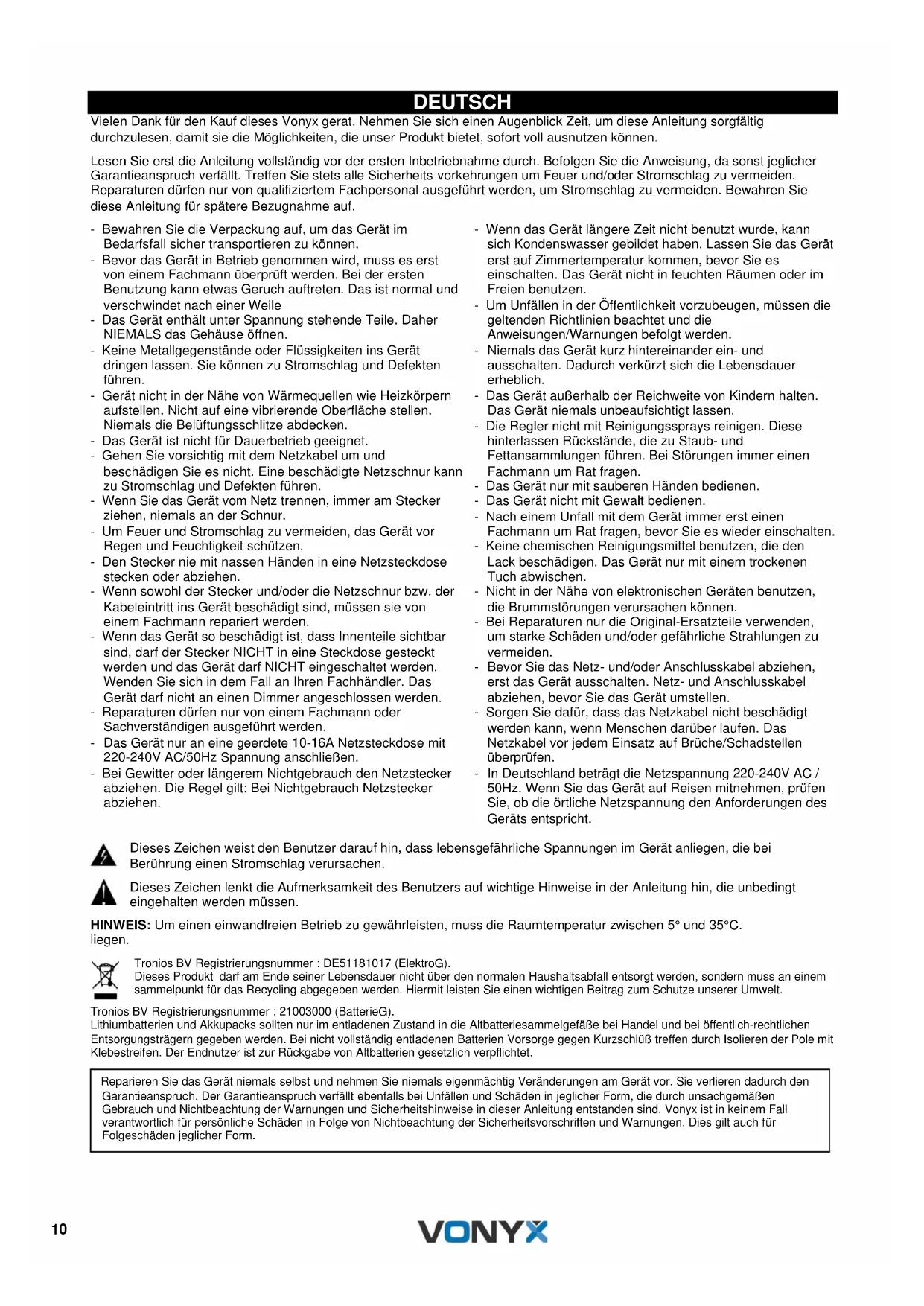

Vielen Dank für den Kauf diesen Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeit, die unser Produkt bietet,sofar voll ausnutzen konnen.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführten werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu konnen.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüfungsschlitze abdecken.
• Das Gerat ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Handen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschnur bzw. der Kabeintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sightbar sind, daß der Stecker NICT in eine Steckdose gesteckt werden und das GerätarfNICT eingeschaltet werden. Wenden Sie sich in dem Fall an ihren Fachhändler. Das Gerätarf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
• Das Gerät nur eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längerere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperaturkommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfallen in der öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachvet und die Anweisungen/Warnungen befolgrt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkurzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät nimals unbeaufsichtigt setzen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
• Das Gerät nur mit sauberen Händen bedieten.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Höhe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie davon, dass das Netzkabel nicht beschadigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf auf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lentk die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ und 35^ . liegen.

Trionios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Trionios BV Registrierungsummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefae bei Handel und bei öffentlich-rechtlichen Entsorgungstragern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Repairien Sie das Gerät niemals selbst und behnme Sie niemals eigemächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfallt ebenfalls bei Unfalen und Schäden in jeglicher Form, die durch unsachgemäßigen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

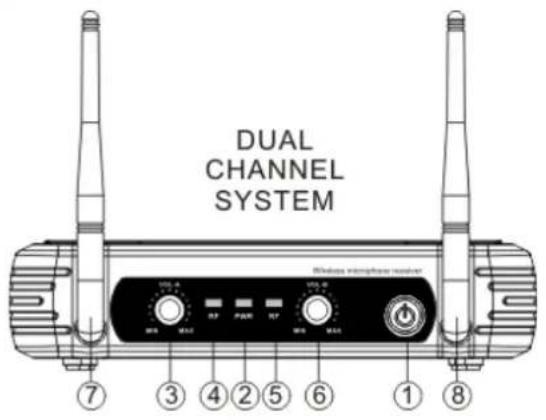

VORDER- UND RÜCKSEITE

RÜCKSEITE

1. Ein/Aus Schalter
2. Ein/Aus Anzeiger
3. Kanal A Lautstärkeregler (Nicht verfügbar bei 179.185 und 179.187)
4. Kanal A "RF"-Pegel-Anzeiger (Nicht verfügbar bei 179.185 und 179.187)
5. Kanal B "RF"-Pegel-Anzeiger
6. Kanal B Lautstarkeregler
7. Kanal A AntennenanschluB
8. Kanal B AntennenanschluB

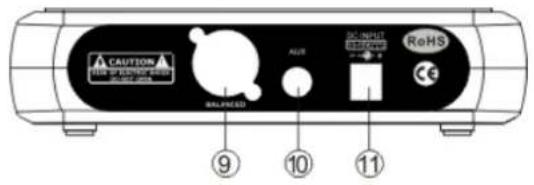

9. XLR Ausgang: Symmetrischer Ausgang zum Anschluss an den Eingang eines Mixers / Verständerkers.
10. A-Symmetrischer Ausgang zum Anschluss an den Eingang eines Mixers / Verständerkers.
11. DC-Buchse: Verbinden Sie den DC-Ausgang des Netzteils (mitgeliefert) mit dem Empfänger und stecken Sie den Netzstecker in eine Steckdose.

Modelle:

179.178:STWM712H

VHF Mikrofon System 2 Kanal Headset

179.180:STWM712C

VHF Mikrofon System 2 Kanal Kombi (Handmikrofon und Bodypack Sender)

179.183:STWM712

VHF Mikrofon System 2 Kanal Handmikrofon

179.185:STWM711

VHF Mikrofon System 1 Kanal Handmikrofon

179.187:STWM711H

VHF Mikrofon System 1 Kanal Headset

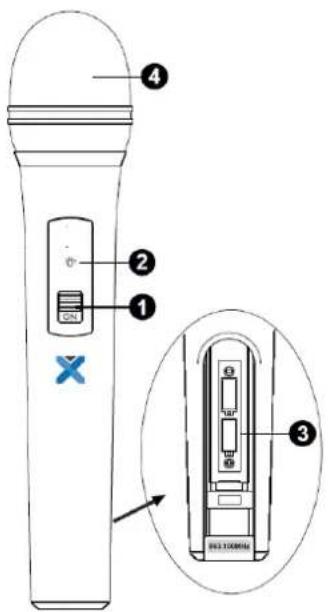

HAND-FUNKMIKROFON

1. Ein/Aus Schalter
2. Batterieanzeige (Rotes leuchtet, wenn die Energie niedrig ist und die Batterie wechseln).
3. Batteriefach, Entfernen Sie die Batterien wenn das System lange Zeit nicht verwendet wird (Auslaufen der Batterien).
4. Korb: Schütz die Patrone und halten, die Verringerung der Atemgeräusche und Windgeräusche.

BODYPACK

1. Ein/Aus Schalter und Tonstummschaltung
2. Antennen
3. Eingangsbuchse für Headset Mikrofon.
4. Batterieanzeige (Rotes leuchtet, wenn die Energie niedrig ist und die Batterie wechseln).

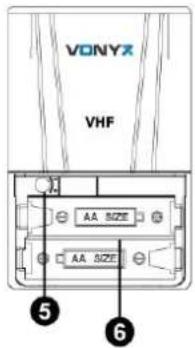

5. Einstellen der Lautstärke: Stellen Sie die Sender-Audioeingangsverständung.
6. Batteriefach, Entfernen Sie die Batterien wenn das System lange Zeit nicht verwendet wird (Auslaufen der Batterien).

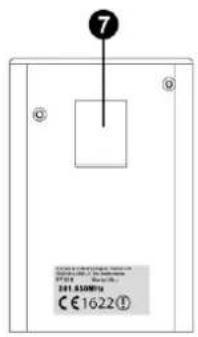

7. Gurtelclip

HEADSET MIKROFON

Verbinden Sie den Stecker des mitgelieferten Headset-Mikrofon in die Anschlussbuchse des Senders (Abbildung unten).

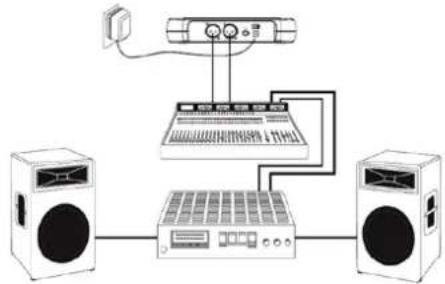

SYSTEMANSCHLUSSE

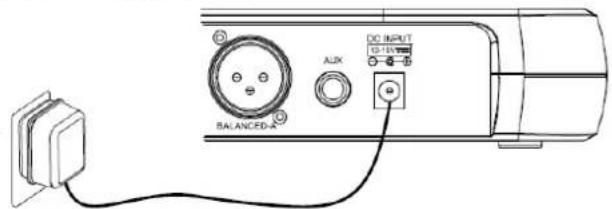

1. Empfängerstromanschluss : SchlieBen Sie das Netzteil an den Gleichstromanschluss auf der Rückseite des Receivers. Stecken Sie das Netzteil in eine AC230V 50Hz Steckdose.

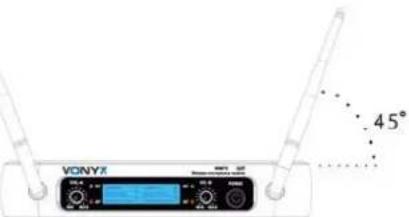

1. Antenne: Halten der Antennenposition in einem 45^ Winkel von der Vertikalen. Wie unter gezeigt.

1. Audio-Anschluss: Schlieben Sie das Audiokabel von den Audioausgang des Receivers mit dem Eingang des Verständers Ausrüstung.

BEDIENUNG:

Schalten Sie das System Aus, drehen Sie die Lautstärke des Empfängers auf ein Minimum und schalten Sie das System wieder ein und die CPU initiaisiert, LCD schirm leuchtet und das System kehrt zurück in den Zustand indem es geschlossen wurde!

Wenn das System eingeschaltet ist, überprüfen Sie die Frenzen des Senders und des Empfängers, wenn sie nicht in der gleichen Frenzenz arbeiten ist der Sender nicht an den Empfänger angepasst. Das Display des Empfängers zeigt den Wert des HF-Signals und der Antennen-Status zeigt Antenne A oder B. Stellen Sie die Lautstärke auf die gewünschte Stärke.

Lautsträke Einstellung:

Stellen Sie die Lautstärke des Empfängers in der 12-Uhr-Position (Mittelstellung), drehen Sie die Lautstärke des Verstärkers oder Mischpults auf das gewünschte Niveau. Wenn die Lautstärke des Empfängers zu hoch ist, ernt ein verzerrtes Signal aus dem Verstärker, ein fehlerhafter Verstärker und / oder Lautsprecher(s) können die Folge sein!

Beste Akustik:

1. Sie sollen immer in der Lage sein die Antenne des Empfängers zu setzen von Ihrem Sender

2. Position gesehen.

3. Der Abstand zwischen Sender und Empfänger muss so Klein wie möglich sein.
4. Wenn der Empfänger zwei Antennen hat, sollen sie unter 45^ gebracht werden.
5. Halten Sie die Antennen entfern von metallischen Gegenständen.
6. Die Antennen dürfen sich nicht berühren oder kreuzen.
7. Vor der Verwendung des Systems in der öffentlichkeit machen Sie einen Test um Herauszufunden, wo sich die "dead spots" befinden (Plätze, wo eine schlechte Verbindung mit dem Empfänger staatfindet). Vermeiden Sie diese Plätze während Ihres Auftritts.

FEHLERSUCHE

PROBLEM	ANZEIGE	LösUNG
Kein Ton	Red Senderindikator leuchtet nicht	POWER ON/OFF-Schalter auf ON stellen. Stellen Sie sicher, Akku ordnungsgemäß eingesetzt, beobachten Batterie (+/ -). Wenn die Batterie richtig eingelegt ist, ersetzen Sie sie durch neue Batterien.
Kein Ton	Red Senderindikator blinkt.	Schieben Sie den MUTE / ON-Schalter auf ON stellen.
Kein Ton	Red-Empfänger indicator POWER nicht leuchtet.	Stellen Sie sicher, Netzeil richtig in Steckdose und in die DC-Eingangsbuchse angeschlossen ist. Stellen Sie sicher, AC Steckdose und die richtige Spannung.
Kein Ton	Empfänger Signal indicator A/B leuchten.	Drehen Sie den Lautstärkeregler am Empfänger auf. Überprüfen Sie die Verkabelung zwischen dem Empfänger und externe Ton Ausrüstung.
Kein Ton	Empfänger Signal indicator A/B nicht leuchtet. Sender und Empfänger POWER leuchten.	Überprüfen, die Frequenz des Empfängers und des Senders sind die gleichen.Behalten Sie den Sender;naher an den Empfänger.
Verzerrung nimmt allmählich zu	Empfänger Signal indicator A/B und Sender BATTERIE leuchten.	Neue Batterien ersetzen
Rauschen und / oder anderen hörbaren Funksignale	Empfänger Signal indicator A/B leuchten.	Identifizieren Sie potenzielle Störquellen (andere Funkquellen) und schalten Sieihn aus oder verwenden Sie eine andere Freqenz.
Kurzzeitiger Tonausfall wann Sender durch das Gebiet bewegt.	Empfänger Signal indicator A/B nicht leuchtet Wenn Tonausfall.	Positionieren Sie den Empfänger ab und führen Sie einen Lauftest Markieren Sie die "tote" Punkte und bei der Ausführung dieser Bereiche zu vermeiden.

ESPANOL

Eine Lizenz zum Betrieb these Gerats kann in bestimmten Bereichen erforderlich. Fragen Sie der Bundesnetzagentur (BNetzA) fur alle Anforderungen. Die Lizenzierung von drahtlosen Mikrofongeräten ist die Verantwortung des Benutzers sowie die Einstufung, Anwendungs und Freqenz.
