MODE D'EMPLOI Atlas D Eco Unit FERROLI

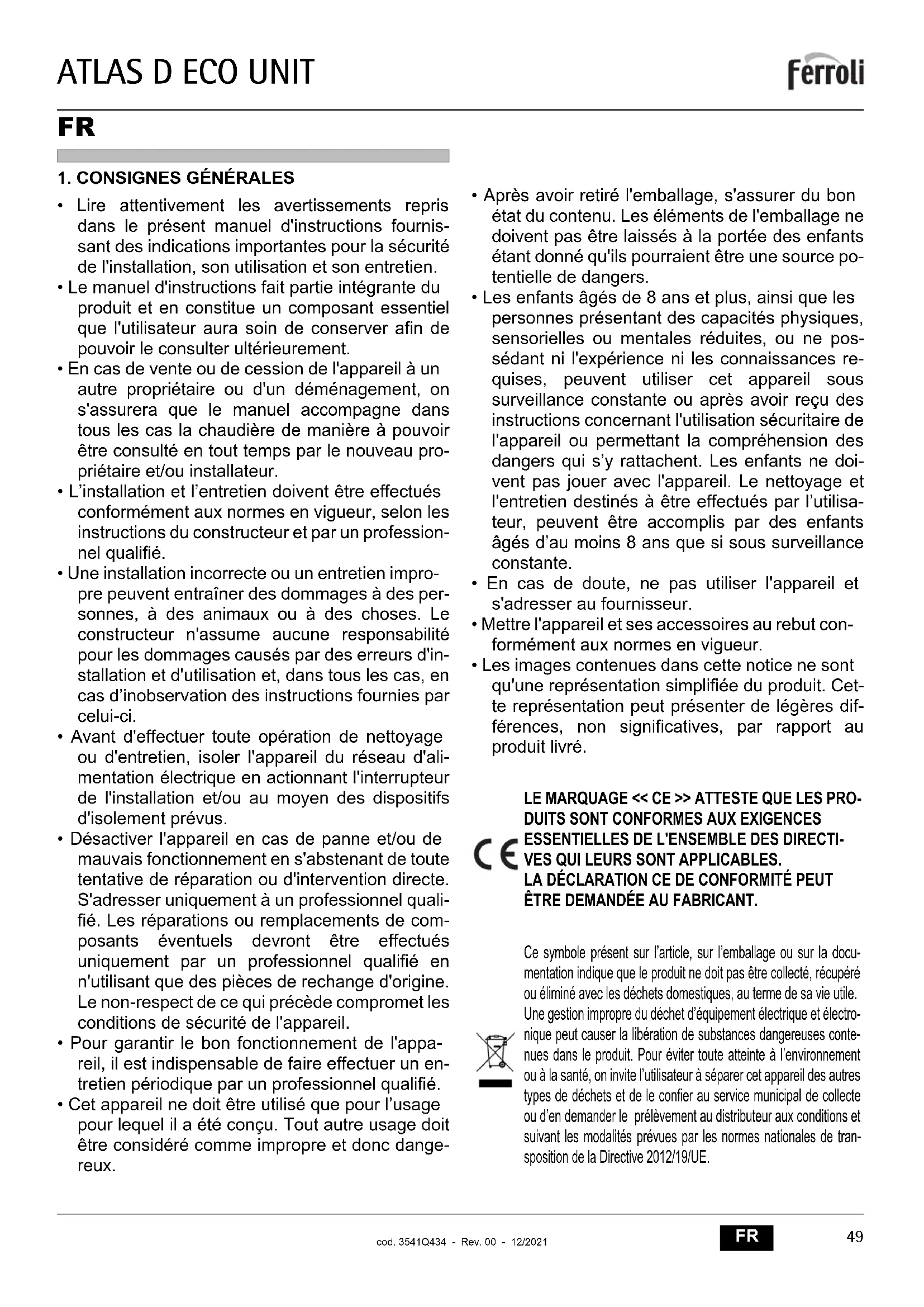

• Lire attentivement les avertissements repris dans le présent manuel d'instructions fournissant des indications importantes pour la sécurité de l'installation, son utilisation et son entretien.
• Le manuel d'instructions fait partie intégrante du produit et en constitue un composant essentiel que l'utilisateur aura soin de conserver afin de pouvoir le consulter ultérieurement.
• En cas de vente ou de cession de l'appareil à un autre propriétaire ou d'un déménagement, on s'assurera que le manuel accompagne dans tous les cas la chaudière de manière à pouvoir être consulté en tout temps par le nouveau propriétaire et/ou installateur.
• L'installation et l'entretien doivent être effectués conformément aux normes en vigueur, selon les instructions du constructeur et par un professionnel qualifié.
• Une installation incorrecte ou un entretien impropre peuvent entraîner des dommages à des personnes, à des animaux ou à des choses. Le constructeur n'assume aucune responsabilité pour les dommages causés par des erreurs d'installation et d'utilisation et, dans tous les cas, en cas d'inobservation des instructions fournies par celui-ci.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du réseau d'alimentation électrique en actionnant l'interrupteur de l'installation et/ou au moyen des dispositifs d'isolement prévus.
• Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abstenant de toute tentative de réparation ou d'intervention directe. S'adresser uniquement à un professionnel qualifié. Les réparations ou remplacements de composants éventuels devront être effectués uniquement par un professionnel qualifié en n'utilisant que des pièces de rechange d'origine. Le non-respect de ce qui précède compromet les conditions de sécurité de l'appareil.
• Pour garantir le bon fonctionnement de l'appareil, il est indispensable de faire effectuer un entretien périodique par un professionnel qualifié.

• Cet appareil ne doit être utilisé que pour l'usage pour lequel il a été conçu. Tout autre usage doit être considéré comme impropre et donc dangereux.

• Après avoir retiré l'emballage, s'assurer du bon état du contenu. Les éléments de l'emballage ne doivent pas être laissés à la portée des enfants étant donné qu'ils pourraient être une source potentielle de dangers.

• Les enfants âgés de 8 ans et plus, ainsi que les personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil sous surveillance constante ou après avoir reçu des instructions concernant l'utilisation sécuritaire de l'appareil ou permettant la compréhension des dangers qui s'y rattachent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien destinés à être effectués par l'utilisateur, peuvent être accomplis par des enfants âgés d'au moins 8 ans que si sous surveillance constante.
• En cas de doute, ne pas utiliser l'appareil et s'adresser au fournisseur.
• Mettre l'appareil et ses accessoires au rebut conformément aux normes en vigueur.
• Les images contenues dans cette notice ne sont qu'une représentation simplifiée du produit. Cette représentation peut présenter de légères différences, non significatives, par rapport au produit livré.

LE MARQUAGE << CE >> ATTESTE QUE LES PRODUITS SONT CONFORMES AUX EXIGENCES

ESSENTIELLES DE L'ENSEMBLE DES DIRECTIVES QUI LEURS SONT APPLICABLES.

LA DÉCLARATION CE DE CONFORMITÉ PEUT ÊTRE DEMANDÉE AU FABRICANT.

Ce symbole présent sur l'article, sur l'emballage ou sur la documentation indique que le produit ne doit pas être collecté, récupéré ou éliminé avec les déchets domestiques, au terme de sa vie utile.

Une gestion impropre du déchet d'équipement électrique et électronique peut causer la libération de substances dangereuses contenues dans le produit. Pour éviter toute atteinte à l'environnement ou à la santé, on invite l'utilisateur à séparer cet appareil des autres types de déchets et de le confier au service municipal de collecte ou d'en demander le prélèvement au distributeur aux conditions et suivant les modalités prévues par les normes nationales de transposition de la Directive 2012/19/UE.

2. INSTRUCTIONS D'UTILISATION

2.1 Introduction

Cher Client,

Nous vous remercions d'avoir choisi FERROLI, une chaudière de conception avancée, de technologie d'avant-garde, de fiabilité élevée et de haute qualité constructive. Lire attentivement les instructions contenues dans la présente notice, car elles fournissent des indications importantes concernant la sécurité d'installation, l'utilisation et l'entretien de l'appareil.

ATLAS D ECO UNIT est un générateur de chaleur à haut rendement pour la production d'eau chaude sanitaire (option) et de chauffage, équipé d'un brûleur soufflé à gazole. Le corps de la chaudière se compose d'éléments en fonte, assemblés à l'aide de bicones et de tirants en acier. Le système de contrôle fait appel à un microprocesseur muni d'interface numérique et de fonctions avancées de régulation de la température.

Un ballon extérieur (option), servant à la production d'eau chaude sanitaire, peut être raccordé à la chaudière. Dans ce manuel toutes les fonctions relatives à la production d'eau chaude sanitaire sont actives uniquement avec le ballon sanitaire optionnel comme indiqué au sez. 3.3

2.2 Tableau des commandes

Panneau

12 14 19 15 5 16 7 88°C ecomfort -88°C bar on off eco comfort mode reset 26 24 3 25 23 4 22 21 20 18 17 6 8

fig. 1 - Panneau de contrôle

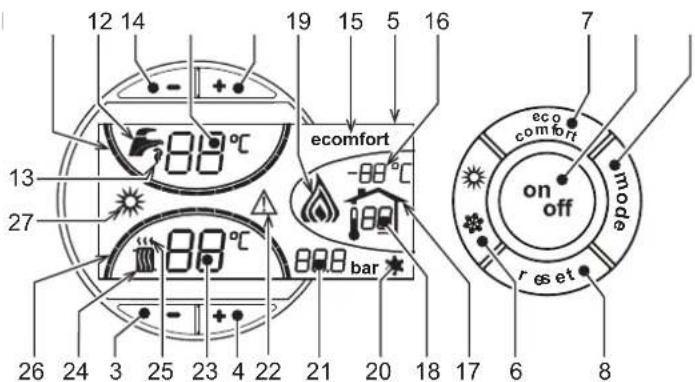

Légende panneau

1 = Touche pour réduire la température de l'eau chaude sanitaire
2 = Touche pour augmenter la température de l'eau chaude sanitaire
3 = Touche pour diminuer la température de l'installation de chauffage
4 = Touche pour augmenter la température de l'installation de chauffage

5 = Afficheur

6 = Touche de sélection du mode Été /Hiver

7 = Touche de sélection du mode Eco / Confort

8 = Touche de remise à zéro

9 = Touche de Marche/Arrêt de l'appareil (on/off)

10 = Touche du menu "Température évolutive" (mode)

11 = Indication que l'eau chaude sanitaire a atteint la température programmée

12 = Symbole eau chaude sanitaire

13 = Indication du fonctionnement eau chaude sanitaire

14 = Programmation / température de départ eau chaude sanitaire

16 = Température capteur extérieur (avec la sonde extérieure en option)

17 = Elle est affichée en cas de branchement de la sonde extérieure ou de la chronocommande à distance (options)

18 = Température ambiante (avec chronocommande à distance, option)

19 = Indication "brûleur allumé"

20 = Indication fonctionnement antigel

23 = Programmation / température de départ chauffage

25 = Indication fonctionnement chauffage

26 = Indication température de départ chauffage programmée atteinte

27 = Indication mode Été

Indication durant le fonctionnement

Chauffage

En cas de besoin thermique (détecté par le thermostat d'ambiance ou la chronocommande à distance), l'air chaud au-dessus du radiateur (rep. 24 et 25 - fig. 1) clignote.

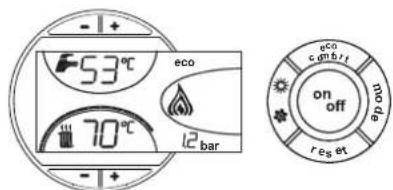

Les voyants des degrés chauffage (rep. 26 - fig. 1), s'allument au fur et à mesure que la température du capteur de chauffage atteint la valeur fixée.

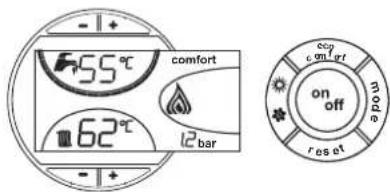

Eau chaude sanitaire (COMFORT)

Lors d'une demande d'eau chaude sanitaire (venant de l'ouverture d'un robinet d'eau chaude), l'icône du robinet d'eau chaude (rep. 12 et 13 - fig. 1) clignote. S'assurer que la fonction COMFORT (rep. 15 - fig. 1) est activée

Les voyants d'indication de chauffage (rep. 11 - fig. 1) s'allument au fur et à mesure que la température du capteur de l'eau chaude sanitaire atteint la valeur programmée.

Exclusion du ballon (ECO)

L'utilisateur peut exclure le chauffage/maintien de la température dans le ballon. En cas d'exclusion, l'eau chaude sanitaire ne sera pas disponible.

Lorsque le chauffage du ballon est actif (réglage par défaut), le pictogramme CONFORT est actif sur l'afficheur (rep. 15 - fig. 1), tandis que lorsqu'il est désactivé, c'est le pictogramme ECO qui est actif sur l'afficheur (rep. 15 - fig. 1)

Le ballon peut être désactivé par l'utilisateur (mode ECO) en appuyant sur la touche eco/confort (rep. 7 - fig. 1). Pour activer le mode CONFORT, rappuyer sur la touche eco/confort (rep. 7 - fig. 1).

2.3 Allumage et extinction

Chaudière non alimentée électriquement

fig. 4 - Chaudière non alimentée électriquement

En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure de l'arrivée de gaz, le système hors-gel ne fonctionne pas. Pour les arrêts prolongés en période hivernale et afin d'éviter les dommages causés par le gel, il est conseillé de purger toute l'eau contenue dans la chaudière et dans l'installation ; ou bien de ne vider que l'eau sanitaire et verser l'antigel approprié dans l'installation de chauffage, en respectant les prescriptions indiquées sez. 3.3.

Allumage de la chaudière

- Ouvrir les vannes d'arrêt du combustible.

- Mettre l'appareil sous tension.

fig. 5 - Allumage de la chaudière

• Pendant les 120 secondes suivantes, « FH » sera affiché dans la partie supérieure de l'écran, qui identifie le cycle de ventilation du système de chauffage.
• Pendant les 5 premières secondes, la version du logiciel de la carte sera également affichée dans la partie inférieure de l'écran.
• Dès que l'indication FH disparaît, la chaudière est prête à fonctionner automatiquement chaque fois que l'on prélève de l'eau chaude sanitaire ou en présence d'une demande de la part du thermostat d'ambiance.

Extinction de la chaudière

Appuyer sur la touche on/off (rep. 9 - fig. 1) pendant 1 seconde.

fig. 6 - Extinction de la chaudière

Quand la chaudière est éteinte, la carte électronique est encore alimentée en énergie électrique.

Le fonctionnement de l'eau chaude sanitaire et du chauffage est désactivé. Le système hors-gel reste actif.

Pour rallumer la chaudière, appuyer à nouveau sur la touche on/off (rep. 9 - fig. 1) pendant 1 seconde.

La chaudière est prête à fonctionner immédiatement chaque fois que l'on prélève de l'eau chaude sanitaire ou en présence d'une demande de la part du thermostat d'ambiance.

2.4 Réglages

Commutation Été/Hiver

Appuyer sur la touche été/hiver (rep. 6 - fig. 1) pendant 1 seconde.

L'afficheur montre le symbole Été (rep. 27 - fig. 1) : la chaudière ne fournira que de l'eau chaude sanitaire. Le système hors-gel reste actif.

Pour désactiver le mode Été, appuyer à nouveau sur la touche été/hiver (rep. 6 - fig. 1) pendant 1 seconde.

Réglage de la température de chauffage

Pour régler la température entre 30° C (minimum) et 80° C (maximum), agir sur les touches du chauffage (rep. 3 et 4 - fig. 1).

Toutefois, il est conseillé de ne pas faire fonctionner la chaudière en dessous de 45 °C.

Réglage de la température de l'eau chaude sanitaire

Pour régler la température entre 10 °C (minimum) et 65 °C (maximum), agir sur les touches eau chaude sanitaire -/+ (rep. 1 et 2 - fig. 1).

55°C 48°C 12bar on off reset

fig. 10

Régulation de la température ambiante (par thermostat d'ambiance en option)

Programmer à l'aide du thermostat d'ambiance la température souhaitée à l'intérieur des pièces. Si le thermostat d'ambiance n'est pas monté, la chaudière maintiendra la température dans l'installation à la consigne départ.

Régulation de la température ambiante (par chronocommande à distance en option)

Programmer à l'aide de la chronocommande à distance la température souhaitée à l'intérieur des pièces. La chaudière réglera la température dans le circuit d'eau de l'installation en fonction de la température ambiante demandée. Pour le fonctionnement par chronocommande à distance, se reporter au manuel d'utilisation spécifique.

Température évolutive

Lorsqu'une sonde extérieure (option) est installée, l'afficheur du tableau des commandes (rep. 5 - fig. 1) montre la température extérieure actuelle mesurée par la sonde. Le système de régulation de la chaudière travaille en mode "température évolutive". Dans ce mode, la température d' e l'installation chauffage est régulée en fonction des conditions climatiques extérieures de manière à garantir un confort élevé et une économie d'énergie pendant toute l'année. En particulier, lorsque la température extérieure augmente, la température de départ installation diminue selon une courbe donnée "de compensation.

Avec le réglage évolutif, la température programmée à l'aide des touches chauffage -/+ (rep. 3 et 4 - fig. 1) devient la température maximum de départ installation. Il est conseillé de régler la valeur maximale pour permettre au système de réguler la température sur toute la plage utile de fonctionnement.

La chaudière doit être réglée au cours de l'installation par un professionnel qualifié. Noter que l'utilisateur pourra faire des adaptations ou ajustements éventuels pour améliorer le confort.

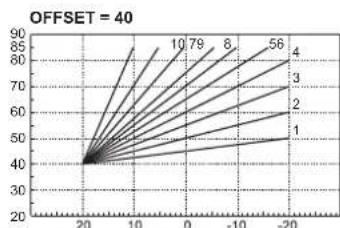

Courbe de compensation et déplacement des courbes

Appuyer une fois sur la touche mode (rep. 10 - fig. 1) pour afficher la courbe de compensation actuelle (fig. 11). Il est possible de la modifier à l'aide des touches eau chaude sanitaire (rep. 1 et 2 - fig. 1).

Régler la courbe désirée de 1 à 10, selon la caractéristique (fig. 13).

Si la courbe est réglée sur 0, le réglage de la température évolutive est désactivé.

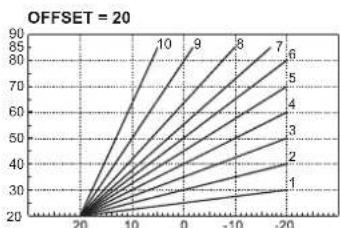

08 - CU -08 11°C -08 -08

fig. 11 - Courbe de compensation

Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour passer au déplacement parallèle des courbes (fig. 14), qui peut être modifié à l'aide des touches eau chaude sanitaire (rep. 1 et 2 - fig. 1).

-1+ 30 -11°C -0F oTc =1+ page

fig. 12 - Déplacement parallèle des courbes

Réappuyer sur la touche mode (rep. 10 - fig. 1) pour quitter le mode de réglage des courbes parallèles.

Si la température ambiante est inférieure à la valeur désirée, il est conseillé de définir une courbe supérieure et vice versa. Augmenter ou diminuer d'une unité et vérifier le résultat dans la pièce ou le local.

fig. 13 - Courbes de compensation

fig. 14 - Exemple de déplacement parallèle des courbes de compensation

Réglages à partir de la chronocommande à distance

Si la chaudière est reliée à la chronocommande à distance (option), les réglages ci-dessus seront gérés comme indiqué dans le tableau tableau 1. De plus, l'afficheur du panneau de commande (rep. 5 - fig. 1) montre la température ambiante actuelle, mesurée par la chronocommande à distance.

Tableau 1

Réglage de la température de chauffage	Le réglage peut être exécuté tant depuis le menu de la chronocommande à distance que du panneau de commande de la chaudière.
Réglage de la température de l'eau chaude sanitaire	Le réglage peut être exécuté tant depuis le menu de la chronocommande à distance que du panneau de commande de la chaudière.
Commutation Été/Hiver	Le mode Été a la priorité sur une éventuelle demande de chauffage provenant de la chronocommande à distance.
Sélection Eco/Confort	En désactivant l'eau chaude sanitaire à partir du menu de la chronocommande à distance, la chaudière se place en mode Economy. Dans cette condition, la touche 7 - fig. 1 sur le panneau de la chaudière est désactivée.
	En activant l'eau chaude sanitaire à partir du menu de la chronocommande à distance, la chaudière sélectionne le mode Confort. Dans cette condition, il est possible de sélectionner un des deux modes à l'aide de la touche 7 - fig. 1 du panneau de la chaudière.
Température évolutive	La chronocommande à distance ainsi que la carte de la chaudière gèrent le réglage de la température évolutive : la température évolutive de la carte de la chaudière a la priorité.

Réglage de la pression hydraulique de l'installation

La pression de remplissage avec l'installation à froid (lue sur l'afficheur) doit être d'environ 1,0 bar. Si la pression de l'installation descend en dessous de la valeur minimale, la carte chaudière activera l'anomalie F37 (fig. 15).

F37

fig. 15 - Anomalie de pression insuffisante sur l'installation

Après le rétablissement de la pression de l'installation, la chaudière activera le cycle de purge de l'air pendant 120 secondes ; cette condition est signalée sur l'afficheur par la mention FH.

3. INSTALLATION

3.1 Dispositions générales

L'INSTALLATION DE LA CHAUDIÈRE DOIT ÊTRE EFFECTUÉE CONFORMÉMENT AUX TEXTES RÉGLEMENTAIRES ET RÈGLES DE L'ART EN VIGUEUR, SUIVANT LES INSTRUCTIONS DU CONSTRUCTEUR ET PAR UN PROFESSIONNEL QUALIFIÉ.

3.2 Emplacement

La chaudière (générateur de chaleur) doit être installée en conformité avec les normes en vigueur dans un local possédant des ouvertures d'aération vers l'extérieur. En présence de plusieurs brûleurs ou aspirateurs dans le local qui fonctionnent simultanément, les ouvertures d'aération doivent être dimensionnées pour le fonctionnement de tous les appareils. Le lieu d'installation doit être exempt de tout objet ou matériel inflammable, gaz corrosif, poudres ou substances volatiles qui, rappelées par le ventilateur du brûleur sont susceptibles de boucher les conduites internes du brûleur ou la tête de combustion. Le local d'installation du brûleur doit en outre être sec et à l'abri de la pluie, de la neige et du gel.

Si l'appareil est installé entre deux meubles ou juxtaposé, prévoir de l'espace pour le démontage du manteau et pour l'entretien normal.

3.3 Raccordements hydrauliques

Avertissements

La capacité thermique de l'appareil sera préalablement définie à l'aide d'un calcul des besoins caloriques de l'édifice, conformément aux normes en vigueur L'installation doit comprendre tous les accessoires requis pour garantir un fonctionnement correct et régulier II est conseillé d'installer entre la chaudière et le circuit, des vannes d'arrêt (ou d'isolement) permettant, au besoin, d'isoler la chaudière de l'installation

L'évacuation de la soupape de sûreté doit être raccordée à un entonnoir d'écoulement, ou à une tuyauterie de récupération, pour éviter le dégorgement d'eau au sol en cas de surpression dans le circuit de chauffage. Dans le cas contraire, si la soupape de sûreté se déclenche et provoque l'inondation du local, le fabricant de la chaudière ne sera pas tenu pour responsable des dégâts conséquents.

Ne pas utiliser les tuyauteries des installations hydrauliques comme mise à la terre d'appareils électriques

Avant l'installation, laver soigneusement toutes les tuyauteries de l'installation afin d'éliminer toutes les impuretés ou résidus risquant de compromettre le bon fonctionnement de l'appareil.

Effectuer les raccordements aux raccords prévus, comme indiqué au chapitre cap. 5 et conformément aux plaques des pictogrammes apposées sur l'appareil

Circulateur haute efficacité

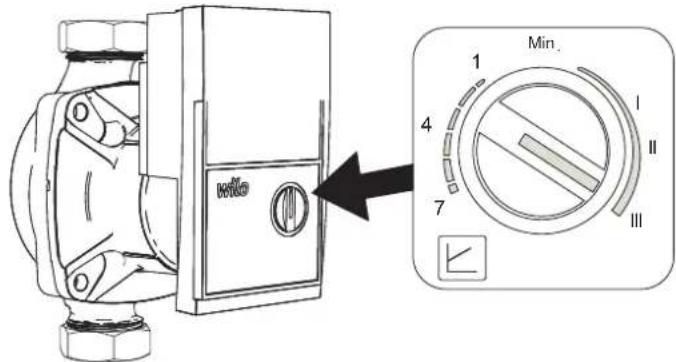

Réglage du circulateur, chaudière raccordée à un ballon extérieur

Pour assurer le fonctionnement correct de la chaudière ATLAS D ECO UNIT lorsque celle-ci est raccordée à un ballon extérieur, mettre le sélecteur de vitesse (voir fig. 16) sur la position III.

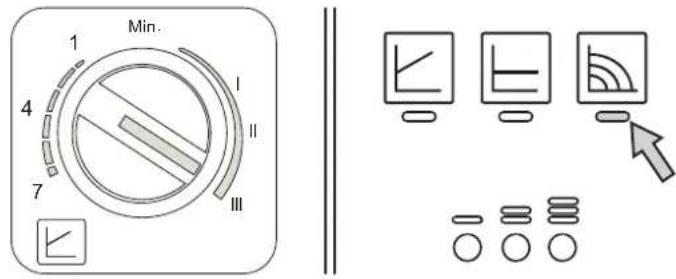

Min. 1 4 7 I II III

fig. 16

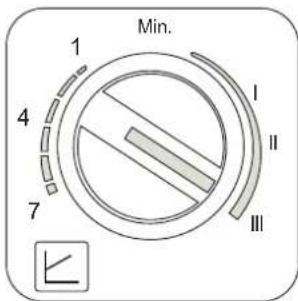

Réglage du circulateur, chaudière non raccordée à un ballon extérieur

La configuration standard s'adapte à tous les types d'installation ; il est toutefois possible de définir un mode de fonctionnement différent en fonction des caractéristiques de l'installation.

Valeur
Vitesse fixe

Min. 1 4 7 I II III

fig. 18

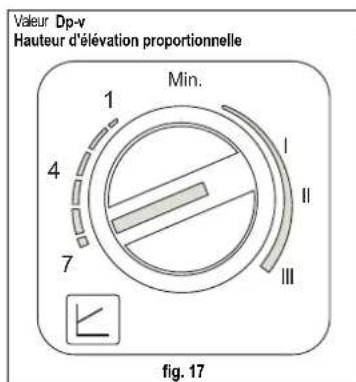

- Réglage de la valeur Dp-v Hauteur d'élévation proportionnelle (fig. 17)

La hauteur d'élévation du circulateur diminuera automatiquement, proportionnellement au débit nécessaire au circuit. Ce réglage s'avère optimal pour des installations prévoyant des radiateurs (2 tubes ou monotube) et/ou des vannes thermostatiques.

Ses atouts sont la réduction de consommation d'énergie qui s'adapte à la demande et la réduction du niveau de bruit sur les radiateurs et/ou les vannes thermostatiques. La plage de fonctionnement va d'une valeur minimum (1) à une valeur maximum (7).

- Réglage Vitesse fixe (fig. 18)

Le circulateur n'adapte pas sa puissance. Dans ce cas, il fonctionne comme les circulateurs traditionnels à 3 vitesse (avec une réduction de la consommation d'énergie par rapport à ces derniers). La plage de fonctionnement passe d'une vitesse 1 (I) à une vitesse 3 (III).

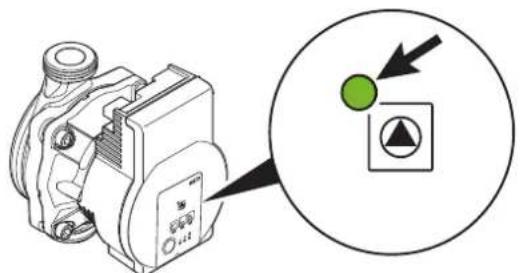

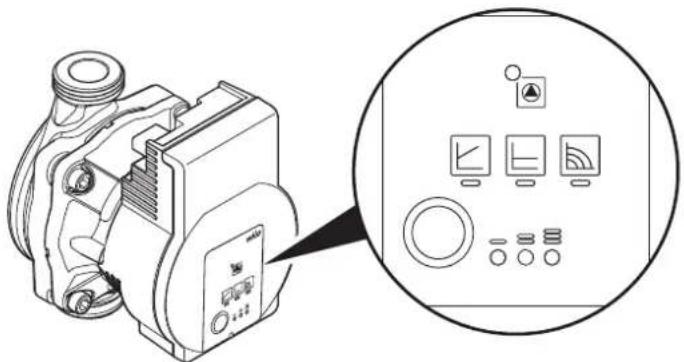

Circulateur à haute efficacité (mod. PARA)

Touches de commande et LED de signalisation

En fonctionnement normal, la LED s'allume en vert LED allumée/clignotante en cas de panne Indication du mode de contrôle sélectionné : Hauteur d'élévation proportionnelle ▲w Hauteur d'élévation constante ▲c Vitesse fixe Affichage de la courbe caractéristique sélectionnée (1 2 3 = ) dans le mode de réglage Indications LED combinées pendant la fonction d'aération du circulateur, le redémarrage manuel et le verrouillage des touches En appuyant sur la touche, les différentes combinaisons de réglage peu- vent être configurées • Un appui de 3 secondes active la fonction d'aération du circulateur • Un appui de 5 secondes effectue un redémarrage manuel • Un appui de 8 secondes verrouille/déverrouille la touche

Pour un résultat correct du calcul du « Bilan thermique » (voir chapitre 11 BILAN QUANTITÉ THERMIQUE (COMPTABILISATION) e circulateur doit être réglé sur « Nombre de tours constant et sur la position . Pour ce réglage, appuyez plusieurs fois sur la touche « A » jusqu'à ce que les voyants indiqués sur la figure ci-dessous s'allument.

fig. 20

Cependant, il est possible de définir une stratégie de fonctionnement différente, en fonction des caractéristiques du système.

- Réglage △-v Hauteur d'élévation proportionnelle

La hauteur d'élévation du circulateur diminuera automatiquement, proportionnellement au débit requis par le circuit.

Les points forts sont la réduction de la consommation d'électricité à mesure que la demande du système diminue et la réduction du bruit. La plage de fonctionnement va du minimum au maximum.

- Réglage △-c Hauteur d'élévation constante

La hauteur d'élévation du circulateur est constante si le débit requis par le système varie.

- Réglage Vitesse fixe

Le circulateur n'adapte pas sa puissance. Il fonctionne comme les circulateurs traditionnels à 3 vitesses (avec une réduction de la consommation d'énergie par rapport à ces derniers). La plage de fonctionnement va de la vitesse 1 () à la vitesse 3 ().

Caractéristiques de l'eau de l'installation

En présence d'une eau ayant un degré de dureté supérieur à 25° Fr (1°F = 10ppm CaCO3), il est recommandé d'utiliser une eau spécialement traitée afin d'éviter toute incrustation éventuelle dans la chaudière. Le traitement ne doit pas réduire la dureté à des valeurs inférieures à 15°F (DPR 236/88, utilisation de l'eau destinée à la consommation humaine). Le traitement de l'eau utilisée s'impose également dans le cas de circuits d'installation très étendus ou d'appoints fréquents d'eau dans l'installation.

En présence d'installation de détartrants au niveau de l'entrée de l'eau froide dans la chaudière, faire particulièrement attention à ne pas réduire de façon excessive la dureté de l'eau car cela entraînerait une dégradation prématurée de l'anode de magnésium du ballon.

Système antigel, produits antigel, additifs et inhibiteurs.

La chaudière est équipée d'un système antigel dans l'électronique de fonctionnement qui active la chaudière en mode chauffage quand la température de l'eau de départ installation descend en dessous de 6 °C. Le système n'est pas actif en cas de coupure de la tension d'alimentation de la chaudière et/ou de coupure de l'arrivée du gaz à la chaudière. Si nécessaire, il est possible d'utiliser des liquides antigel, des additifs et des inhibiteurs, seulement et exclusivement si le producteur de ces liquides ou additifs fournit une garantie qui assure que ses produits sont idoines à l'utilisation et ne provoquent pas de dommages à l'échangeur de la chaudière ou à d'autres composants et/ou matériaux de la chaudière et de l'installation. Il est interdit d'utiliser des liquides antigel, des additifs et des inhibiteurs non spécifiquement prévus pour l'utilisation dans des installations thermiques et compatibles avec les matériaux composant la chaudière et l'installation.

Raccordement à un ballon servant à la production d'eau chaude sanitaire

La carte électronique de l'appareil est prévue pour la gestion d'un ballon externe pour la production d'eau chaude sanitaire. Effectuer les raccordements hyrauliques conformément au schéma fig. 21. Effectuer : les raccordements électriques conformément au schéma électrique cap. 5.4. Utiliser une sondeFERROLI.

Suivre la procédure d'accès expliquée ci-après.

« Menu Service »

Appuyer 10 secondes sur la touche Reset pour accéder au Menu Service de la carte.

Appuyer sur les touches Chauffage pour sélectionner "tS", "In", "Hi" ou "rE". "tS" = Menu Paramètres Transparens ; "In" = Menu Informations ; "Hi" = Menu Historique (Journal) ; "rE" = Reset du Menu Historique (Journal). Sélectionner "tS" et appuyer surReset.

La carte est dotée de20 paramètres transparents modifiables également par commande à distance (Menu paramètres Service).

En appuyant les touches Chauffage, il sera possible de parcourir la liste des paramètres, respectivement dans l'ordre croissant ou décroissant. Pour modifier la valeur d'un paramètre, il suffit d'appuyer sur les touches Sanitaire : la modification sera sauvegardée automatiquement.

Modifier le paramètre P02 du "Menu Paramètres Transparents" à 6.

Pour repasser au Menu Service, appuyer sur la touche Reset. Pour quitter le menu Service de la carte, appuyer 10 secondes sur la touche Reset.


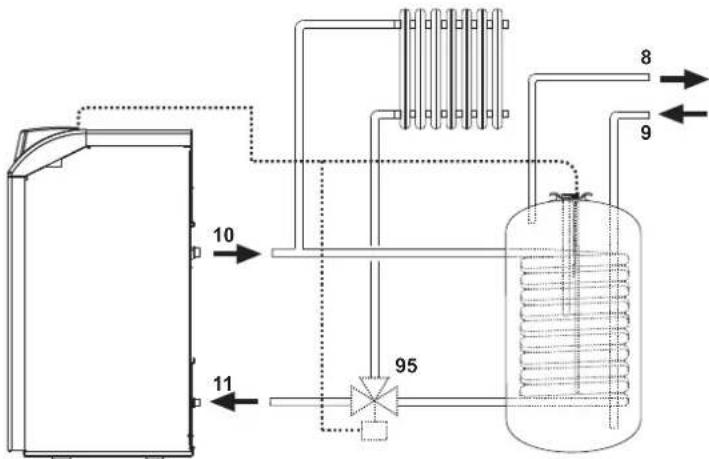

fig. 21 - Schéma de branchement à un ballon externe

Légende

8 Sortie eau chaude sanitaire

9 Entrée eau froide sanitaire

10 Départ installation

11 Retour installation

95 Vanne trois voies - 2 fils avec retour à ressort (non fournie)

3.4 Raccordement du brûleur

Le brûleur est doté de tuyaux flexibles et de filtre de branchement à la ligne d'alimentation à gazole. Faire sortir les tuyaux flexibles du mur AR et installer le filtre comme indiqué en fig. 22.

Le circuit d'alimentation en gazole doit être réalisé selon un des schémas suivants, ne dépassant pas les longueurs de tuyaux (LMAX) indiquées sur le tableau.

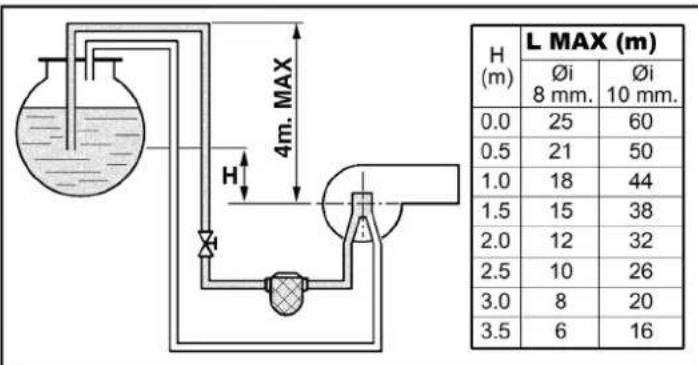

H 4m. MAX H L MAX (m) H (m) Øi 8 mm. Øi 10 mm. 0.5 10 20 1.0 20 40 1.5 40 80 2.0 60 100

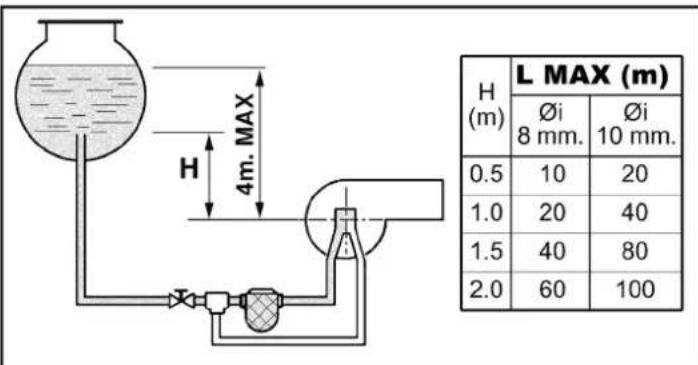

fig. 23 - Alimentation par gravité

H L MAX (m) H (m) Øi 8 mm. Øi 10 mm. 0.0 25 60 0.5 21 50 1.0 18 44 1.5 15 38 2.0 12 32 2.5 10 26 3.0 8 20 3.5 6 16

fig. 24 - Alimentation par aspiration

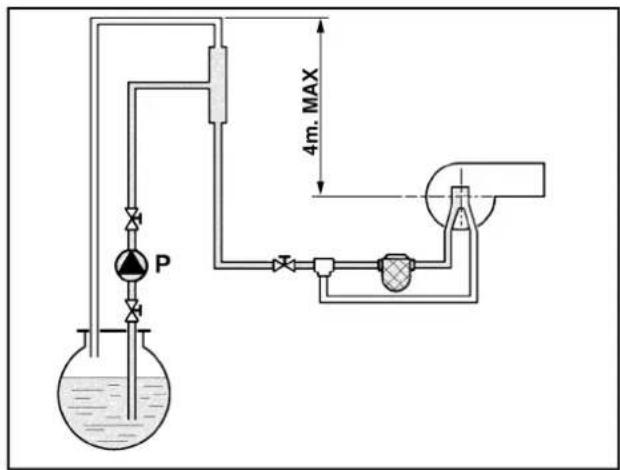

4m. MAX H H (m) L MAX (m) Øi 8 mm. Øi 10 mm. 0.0 25 60 0.5 21 50 1.0 18 44 1.5 15 38 2.0 12 32 2.5 10 26 3.0 8 20 3.5 6 16

fig. 25 - Alimentation par syphon

fig. 26 - Alimentation par anneau

3.5 Raccordements électriques

Raccordement au réseau électrique

La sécurité électrique de l'appareil ne peut être assurée que lorsque celui-ci est correctement raccordé à un dispositif de mise à la terre efficace conformément aux normes électriques en vigueur. Faire vérifier par un professionnel qualifié l'efficacité et la conformité du dispositif de mise à la terre. Le constructeur ne saur être tenu pour responsable des dommages éventuels découlant de l'absence de connexion de mise à la terre efficace. Faire vérifier que l'installation électrique est adaptée à la puissance maximale absorbée par l'appareil, indiquée sur la plaque signalétique de la chaudière.

La chaudière est précâblée; le câble de raccordement au réseau électrique est de type "Y" sans fiche. Les connexions au réseau électrique doivent être réalisées par raccordement fixe et dotées d'un interrupteur bipolaire avec une distance entre les contacts d'ouverture d'au moins 3 mm, en interposant des fusibles de 3A maximum entre la chaudière et la ligne. Il est important de respecter la polarité (LIGNE: câble marron / NEUTRE: câble bleu / TERRE: câble jaune-vert) dans les raccordements au réseau électrique. Lors de l'installation ou du remplacement du câble d'alimentation, la longueur du conducteur de terre doit être de 2 cm plus longue des autres.

Le câble d'alimentation de l'appareil ne doit pas être remplacé par l'utilisateur. En cas d'endommagement du câble, éteindre l'appareil et confier exclusivement son remplacement à un professionnel qualifié. En cas de remplacement du câble d'alimentation, utiliser exclusivement un câble "HAR H05 VV-F" 3x0,75 mm2 avec diamètre extérieur de 8 mm maximum.

Thermostat d'ambiance (optionnel)

ATTENTION : LE THERMOSTAT D'AMBIANCE DOIT ÊTRE À CONTACTS PROPRES. EN RELIANT 230 V. AUX BORNES DU THERMOSTAT, LA CARTE ÉLECTRONIQUE EST IRRÉMÉDIABLEMENT DÉTÉRIORÉE.

En raccordant une chronocommande ou un interrupteur horaire (minuterie), éviter d'utiliser l'alimentation de ces dispositifs à partir de leur contact d'interruption. Leur alimentation doit se faire par raccordement direct au secteur ou par piles selon le type de dispositif.

Accès au bornier électrique

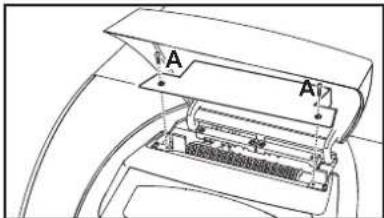

Dévisser les deux vis "A" situées sur la partie supérieure du tableau et déposer le volet.

A A1

fig. 27 - Accès au bornier

3.6 Raccordement au conduit de fumée

L'appareil peut être raccordé à une cheminée conçue et construite conformément aux normes en vigueur. Le conduit entre la chaudière et la cheminée doit être en matériau adapté à cette fonction, c'est-à-dire qu'il doit résister à la chaleur et à la corrosion. Il est recommandé de soigner l'étanchéité dans les points de jonction et de calorifuger toute la conduite entre la chaudière et la cheminé, pour éviter la formation d'eau de condensation.

4. UTILISATION ET ENTRETIEN

Toutes les opérations de réglage, de transformation, de mise en service, d'entretien dé-crites ci-après doivent être effectuées par un professionnel qualifié (possédant les con- naissances ou requis techniques professionnels prévus par les normes en vigueur), tel que le personnel du SAV.

FERROLI Toute responsabilité contractuelle et extracontractuelle du constructeur est exclue pour les dommages causés par des erreurs dans l'installation et l'utilisation et, dans tous les cas, par le non-respect des instructions fournies par le constructeur.

4.1 Réglages

Validation du mode TEST

Appuyer simultanément 5 secondes sur les touches chauffage (rep. 3 et 4 - fig. 1) pour valider le mode TEST. La chaudière se met en marche indépendamment de la demande de l'installation chauffage ou de l'eau chaude sanitaire.

Les symboles de chauffage (rep. 24 - fig. 1) et sanitaire (rep. 12 - fig. 1) clignotent sur l'afficheur.

-1+ 50 eco 80 L2bar on off com b ur mon d r ng et

fig. 28 - Fonctionnement en mode TEST

Pour quitter le mode TEST, refaire la séquence d'activation.

Le mode TEST se désactive automatiquement après un laps de temps de 15 minutes.

Réglage du brûleur

Le brûleur est préréglé en usine (voir tableau tableau 2). Le brûleur peut être réglé sur une puissance différente en agissant sur la pression de la pompe, le gicleur, le réglage de la tête, le réglage de l'air, comme décrit dans les paragraphes suivants. En tous cas, la nouvelle puissance réglée doit être comprise dans la plage de fonctionnement nominal de la chaudière. Après avoir effectué les réglages éventuels, vérifier à l'aide de l'analyseur de combustion que la teneur en CO₂ dans les fumées soit comprise entre 11 % et 12 %.

Tableau des débits des gicleurs fioul

Le tableau tableau 2 montre les débits fioul (en kg/h) en fonction de la variation de la pression de la pompe et des gicleurs.

N.B. - Les valeurs ci-dessous sont données à titre purement indicatif, car il faut tenir compte que les débits des gicleurs peuvent varier de ± 5 %. En outre, pour les brûleurs avec réchauffeur, le débit du combustible diminue de 10% environ.

Tableau 2

	Pression pompe (bar)
GICLEUR G.P.H.	9		1	0	1	1
0,40	1,40 1,47	1,54 1,61 1,68	1,75
	16,60 17,43	18,26 19,09	19,92 20,75
0,50	1,65 1,73	1,81 1,89 1,97	2,05
	19,57 20,51	21,50 22,42	23,36 24,31
0,60	2,01 2,23	2,32 2,42 2,52	2,64
	23,83 26,44	27,51 28,70	29,88 31,31
0,65	2,25 2,40	2,63 2,74 2,80	2,91
	26,68 28,46	31,19 32,49	33,21 34,51
0,75	2,65 2,80	2,95 3,07 3,20	3,33
	31,43 33,21	34,99 36,41	37,95 39,49
0,85	3,10 3,27	3,45 3,60 3,75	3,90
	36,76 38,78	40,92 42,69	44,47 46,25
1,00	3,50 3,67	3,85 4,02 4,20
	41,51 43,52	45,66 47,67	48,72 51,95
1,25	4,40 4,61	4,82 5,03 5,25	5,46
	52,18 54,67	57,16 59,65	62,26 64,75
1,50	5,30 5,55	5,80 6,05 6,30	6,55
	62,85 65,82	68,78 71,75	74,72 77,68
1,75	6,18 6,46	6,75 7,06 7,38	7,96
	73,29 76,61	80,05 83,73	87,53 91,20
Débit en sortie de gicleur en kg/h

Réglage de la pression de la pompe

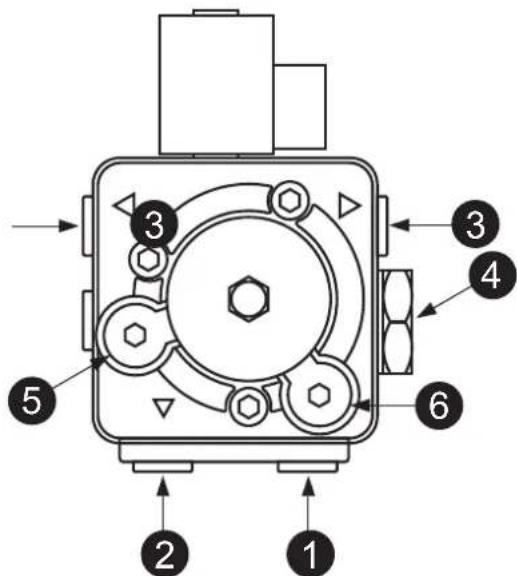

La pompe est préréglée en usine à 12 bars. Pour contrôler la pression, utiliser un manomètre à bain d'huile. La plage de réglage de la pression est comprise entre 11 et 14 bars.

1. Aspiration ∅1/4"
2. Retour ∅1/4"
3. Départ fioul ∅1/8"
4. Réglage de la pression
5. Raccord manomètre ∅1/8"
6. Raccord vacuomètre ∅1/8"

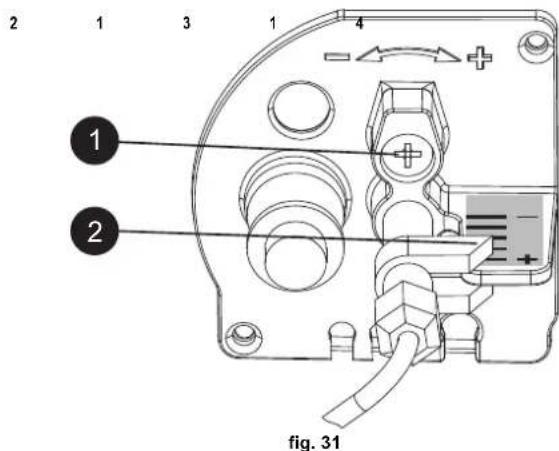

Réglage de la tête de combustion

Le réglage de la tête s'effectue à l'aide de la vis 1, comme indiqué par l'index 2.

2 1 3 1 4 + - + - 2 fig. 31

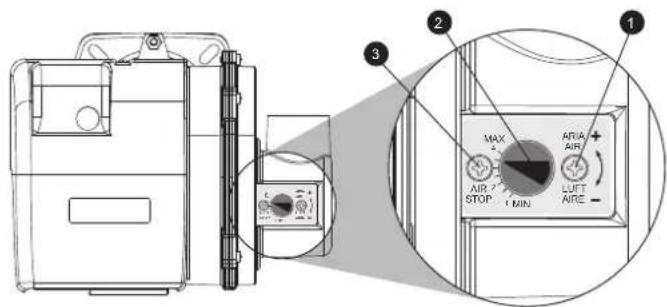

Réglage de la vanne d'air

Après avoir desserré la vis 3, agir sur la vis 1 pour effectuer le réglage de l'air de combustion comme indiqué par l'index 2. Après le réglage, resserrer la vis 3.

Position des électrodes - déflecteur

Après avoir monté le gicleur, vérifier le positionnement correct des électrodes et du dé-flecteur selon les cotes indiquées ci-dessous. Procéder à une vérification des cotes après chaque intervention sur la tête.

2÷3 2÷3 3 6+6.5

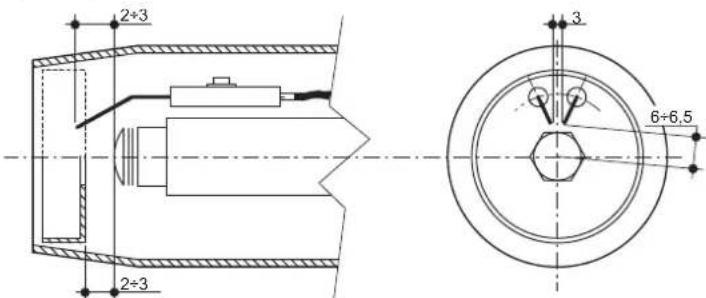

fig. 33- Position des électrodes - déflecteur

4.2 Mise en service

Vérifications à effectuer au premier allumage et après toutes les opérations d'entretien ayant occasionné le débranchement des installations ou une intervention sur des dispositifs de sécurité ou parties de la chaudière :

Avant d'allumer la chaudière

• Ouvrir les soupapes d'arrêt éventuelles entre la chaudière et l'installation.
  • Vérifier l'étanchéité du circuit de gazole.
  • Vérifier la précharge du vase d'expansion
• Remplir les tuyauteries et assurer l'évacuation complète de l'air dans la chaudière et les installations, en ouvrant la vanne d'évent d'air sur la chaudière et les vannes d'évent sur l'installation.
• Vérifier qu'il n'y ait pas de fuites d'eau dans l'installation ni dans la chaudière.
• Vérifier le raccordement de l'installation électrique et le fonctionnement de la mise à la terre.
• Vérifier qu'il n'y ait pas de liquides ou de matériaux inflammables dans les alentours immédiats de la chaudière.
• Monter le manomètre et le videmètre sur la pompe (retirer après la mise en service) du brûleur.
• ouvrir les soupapes le long du tuyau de fuel

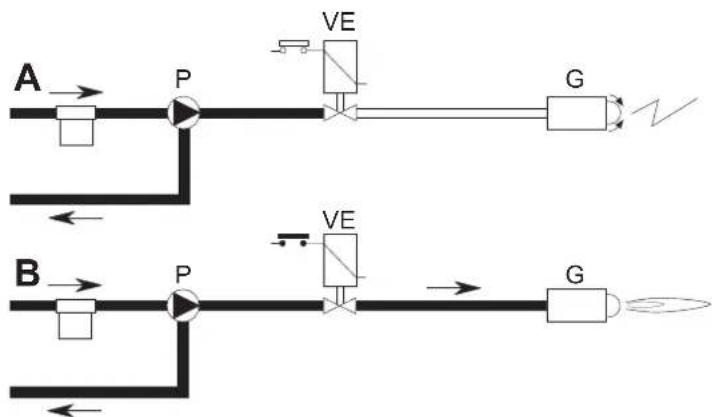

Allumage

fig. 34 - Allumage

A

A la fermeture de la ligne thermostatique le moteur du brûleur démarre avec la pompe : le fuel aspiré est totalement envoyé vers le retour. Le ventilateur du brûleur et le transformateur d'allumage fonctionnent, et le dispositif actionne les phases de :

• préventilation du foyer.
• prélavage d'une partie du circuit de fuel.
• pré-allumage, avec étincelle entre les électrodes.

B

A la fin du prélavage l'appareil ouvre la soupape électromagnétique : le fuel arrive au gicleur et en sort vaporisé.

Le contact avec l'étincelle des électrodes provoque la flamme.

Simultanément le temps de sécurité commence.

Cycle de l'appareil

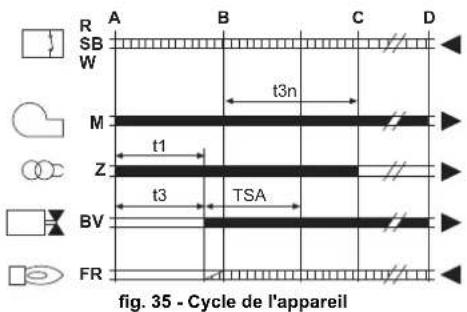

R A B C D SB W M t3n Z t1 t3 TSA BV FR fig. 35 - Cycle de l'appareil

R-SB-W Thermostats/pressostats

M Moteur brûleur

Z Transformateur d'allumage

BV Soupape électromagnétique

FR Cellule photorésistante

A' Début démarrage avec préchauffage

A Début démarrage sans préchauffage

B Présence flamme

C Fonctionnement normal

D Arrêt réglage (TA-TC)

t1 Temps de préventilation

TSA Temps de sécurité

t3 Temps de préallumage

t3n Temps de post-allumage

tw Temps de préchauffage

Signaux de sortie de l'appareil

Signaux nécessaires en entrée

Vérifications en cours de fonctionnement

• Allumer l'appareil comme indiqué dans la sez. 2.3.
• S'assurer de l'étanchéité des circuits combustible et eau.
• Contrôler l'efficacité de la cheminée et des conduits d'air/fumées pendant le fonctionnement de la chaudière.
• Vérifier que la circulation d'eau entre la chaudière et l'installation s'effectue correctement.
• Vérifier que l'allumage de la chaudière se fasse correctement, en effectuant plusieurs essais d'allumage et d'extinction au moyen du thermostat d'ambiance et de la commande à distance.
• Vérifier que la porte du brûleur et de la chambre de fumées soient étanches.
  • Vérifier que le brûleur fonctionne correctement.
• Effectuer une analyse de la combustion (avec chaudière en stabilité) et vérifier que le contenu de CO₂ dans les fumées soit compris entre 11% e 12%.
• Vérifier la programmation correcte des paramètres et effectuer les personnalisations (courbe de compensation, puissance, température etc...).

4.3 Entretien

Contrôle périodique

Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer par un professionnel qualifié un contrôle annuel qui prévoit les opérations suivantes :

• Les dispositifs de commande et de sécurité doivent fonctionner correctement
• Le circuit d'évacuation des fumées doit être parfaitement efficace.
• S'assurer que les tuyauteries d'alimentation et de retour du combustible ne sont pas bouchées ni endommagées.
• Nettoyer le filtre d'aspiration du combustible.
• Noter la consommation de combustible correcte
• Effectuer le nettoyage de la tête de combustion dans la zone de sortie du combustible, sur le disque de turbulence.

• Faire fonctionner le brûleur à pleine allure pendant dix minutes et analyser la combustion en vérifiant :

• les réglages corrects de tous les éléments indiqués dans la présente notice

• Les températures des fumées au conduit de fumée

• Le pourcentage de CO2

• Les conduits et le terminal air-fumées doivent être libres de tout obstacle et ne pas présenter de fuites

• Le brûleur et l'échangeur doivent être en parfait état de propreté et détartrés. Pour le nettoyage ne pas utiliser de produits chimiques ni de brosses en acier.
• Les installations de gaz et d'eau doivent être parfaitement étanches
• La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est pas le cas, ramener la pression à cette valeur.
• La pompe de circulation ne doit pas être bloquée.
  • Le vase d'expansion doit être gonflé.
• Contrôler l'anode au magnésium et, le cas échéant, la remplacer.

L'éventuel nettoyage de l'habillage, du tableau de commande et des "enjoliveurs" de la chaudière peut être effectué avec un chiffon doux et humide, éventuellement imbibé d'eau savonneuse. Tous les produits abrasifs et solvants sont à proscrire.

Nettoyage de la chaudière

1. Couper l'alimentation électrique de la chaudière.
2. Ôter le panneau avant supérieur et le panneau inférieur.
3. Dévisser les pommeaux de la porte pour l'ouvrir.
4. Nettoyer l'intérieur de la chaudière et tout le parcours des fumées à l'aide d'un écou- villon ou de l'air comprimé.
5. Refermer la porte avant de la bloquer à l'aide du pommeau correspondant.

Pour nettoyer le brûleur, consulter les instructions fournies par le fabricant.

Accès à l'électrode et au gicleur

- Débrancher les câbles électrodes sur le transformateur et déposer la photorésistance 1, le raccord 2 qui relie le tube de fioul à la ligne 3 du gicleur. Desserrer les vis 4 et sortir l'ensemble flasque-gicleur-déflecteur-électrodes.

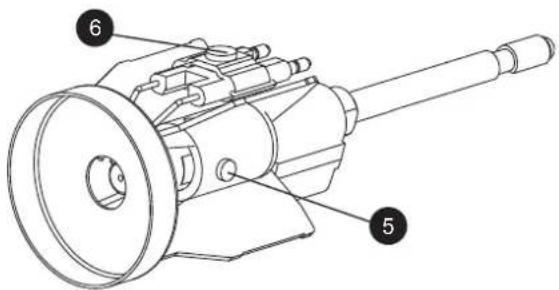

- Dévisser la vis 5 pour déposer le déflecteur et la vis 6 pour déposer les électrodes. Pour un bon nettoyage du gicleur, démonter le filtre et nettoyer les coupes et l'orifice de pulvérisation avec de l'essence puis rincer avec du gasoil. Faire attention au positionnement correct des électrodes-déflecteur lors du remontage de l'ensemble.

La chaudière est équipée d'un dispositif d'autodiagnostic avancé. En cas d'anomalies de fonctionnement de la chaudière, l'affichage clignote avec le symbole d'anomalie (rep. 22 - fig. 1) indiquant le code de l'anomalie.

Il y a des anomalies qui provoquent des blocages permanents (indiqués par la lettre « A ») : pour rétablir le fonctionnement, il suffit d'appuyer sur la touche RESET (rep. 8 - fig. 1) pendant 1 seconde ou de procéder au RESET de la chronocommande à distance (option) si installée ; si la chaudière ne redémarre pas, résoudre d'abord l'anomalie signalée par les leds.

Les autres anomalies qui causent un blocage momentané de la chaudière sont indiquées par la lettre « F ») ; ces anomalies sont automatiquement éliminées dès que la valeur se trouve de nouveau dans la plage de fonctionnement normal de la chaudière.

ATTENTION

A partir de la version logicielle 23, une aide supplémentaire a été introduite pour faciliter l'étalonnage du brûleur, à savoir le clignotement de la flamme sur l'afficheur pour indiquer que le brûleur est allumé mais avec un signal de flamme non optimal.

Dans les différentes versions du logiciel, vous trouverez la signification des symboles affichés à l'écran tableau 3.

Tableau 3- Indications du symbole de la flamme

	Indication à l'écran et signification
Version du logiciel	Flamme éteinte	Flamme allumée fixe	Flamme clignotante
≤ 22	Brûleur éteint Brûleur allumé		-
≥ 23	Brûleur éteint	Brûleur allumé et signal de flamme stable	Brûleur allumé avec signal de flamme NON optimal

Tableau 4 - Liste des anomalies

Code anomalie	Anomalie Causes prob	ables Solution
A01	Blocage du brûleur	Pompe bloquée Remplacer
		Moteur électrique défectueux Remplacer
		Vanne fioul défectueuse Remplacer
		Manque de combustible dans le réservoir, ou présence d'eau au fond	Remplir avec du combustible ou aspirer l'eau
		Vannes d'alimentation ligne fioul fermées Quvrir
		Filtres sales (ligne-pompe-gicieur) Nettoyer
		Pompe désarmorçée	Amorcer et rechercher la cause du désarmorçage
		Électrodes d'allumage mal réglées ou sales	Régler ou nettoyer les électrodes
		Gicleur bouché, sale ou déformé	Remplacer
		Mauvais réglages de la tête et du registre d'air	Régler
		Électrodes défectueuses ou à la masse	Remplacer
		Transformateur d'allumage défectueux	Remplacer
		Câbles électrodes défectueux ou à la masse	Remplacer
		Câbles électrodes déformés par la haute température	Remplacer et protéger
		Faux raccordements électriques vanne ou transformateur	Vérifier
		Joint moteur-pompe cassé	Remplacer
		Aspiration pompe reliée à la tuyauterie de retour	Corriger le branchement
		Cellule photorésistante défectueuse Rempacer
		Cellule photorésistante sale	Nettoyer la cellule photorésistante
A02	Présence de la flamme brûleur éteint	Cellule photorésistante en court-circuit	Remplacer la cellule photorésistante
		Une lumière étrangère éclaire la cellule photorésistante	Éliminer les sources de lumière
A03	Déclenchement de la protection de surtempérature	Capteur chauffage endommagé	Contrôler le positionnement et le fonctionnement corrects du capteur de température chauffage
		Absence de circulation d'eau dans l'installation	Vérifier le circulateur (Voir tableau 4)
		Présence d'air dans l'installation	Purger l'installation
A04	Anomalie paramètres carte	Mauvais paramétrage de la carte	Vérifier et modifier éventuellement le paramètre carte
F07	Anomalie préchauffeur (ne femme pas le contact en 120 secondes)	Câblage interrompu	Vérifier le câblage
F09	Anomalie paramètres carte	Mauvais paramétrage de la carte	Vérifier et modifier éventuellement le paramètre carte
F10	Anomalie capteur départ 1	Capteur endommagé	Contrôler le câblage ou remplacer le capteur
		Câblage en court-circuit
		Câblage interrompu
F11	Anomalie capteur d'eau chaude sanitaire	Capteur endommagé	Contrôler le câblage ou remplacer le capteur
		Câblage en court-circuit
		Câblage interrompu
F12	Anomalie paramètres carte	Mauvais paramétrage de la carte	Vérifier et modifier éventuellement le paramètre carte
F14	Anomalie capteur départ 2	Capteur endommagé	Contrôler le câblage ou remplacer le capteur
		Câblage en court-circuit
		Câblage interrompu
F16	Anomalie paramètres carte	Mauvais paramétrage de la carte	Vérifier et modifier éventuellement le paramètre carte
F34	Tension d'alimentation inférieure à 170 V	Problèmes au réseau électrique	Vérifier l'installation électrique
F35	Fréquence de réseau anomale	Problèmes au réseau électrique	Vérifier l'installation électrique
F37	Pression eau installation incorrecte	Pression trop basse	Remplir l'installation
		Capteur endommagé	Vérifier le capteur
F39	Anomalie sonde extérieure	Sonde endommagée ou court-circuit câblage	Contrôler le câblage ou remplacer le capteur
		Sonde débranchée après l'activation de la fonction « température évolutive »	Rebrancher la sonde extérieure ou désactiver la fonction « température évolutive »
F40	Pression eau installation incorrecte	Pression trop haute	Vérifier l'installation
			Contrôler la soupape de sécurité
			Vérifier le vase d'expansion
A41	Positionnement des capteurs	Capteur de départ non monté sur le corps de la chaudière	Contrôler le positionnement et le fonctionnement corrects du capteur de température chauffage
F42	Anomalie capteur de température chauffage	Capteur endommagé	Remplacer le capteur
F47	Anomalie capteur de pression eau installation	Câblage interrompu	Vérifier le câblage

Diagnostic circulateur

Certaines anomalies liées au circulateur sont signalées par la led à proximité du sélecteur de vitesse (fig. 38 - fig. 39).

wilo

fig. 38

Tableau 5 - Indications led circulateur

		ÉteintCirculateur en état de VEILLE
		Vert ONCirculateur en marche
		Vert clignotantCycle évent
		Vert/Rouge alternéCirculateur bloqué pour cause externe :- Surtension (>270V)- Tension insuffisante (<160V)- Surcharge moteur
		Rouge clignotantCirculateur bloqué pour cause interne :- Moteur bloqué- Électronique endommagée

Diagnostic du circulateur (mod. PARA)

Certaines anomalies liées au circulateur sont signalées par la LED (fig. 39).

LED Anomalle Cause Solution
Allumé avec une lumière rouge	Verrouillage Rotor bloqué	Activer le redémarrage	manuel ou contacter le service client
	Contact/Enroulement	Enroulement défectueux
Clignotant avec lumière rouge	Sous/surtension	Tension d'alimentation côté alimentation trop faible/élevée	Vérifiez la tension du secteur et les conditions d'utilisation. Contacter le service client
	Température excessive du module	Intérieur du module trop chaud
	Court-circuit Courant moteur	trop élevé
Clignotant avec lumière rouge/verte	Fonctionnement de la turbine	Le système hydraulique des pompes est alimenté mais la pompe n'a pas de tension secteur	Vérifier la tension du réseau, le débit/pression d'eau ainsi que les conditions environnementales
	Fonctionnement à sec Air	dans la pompe
	Surcharge	Le moteur tourne difficilement. La pompe fonctionne en dehors des spécifications (par ex. température élevée du module). Le nombre de tours est inférieur à celui du fonctionnement normal.

5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES

5.1 Dimensions, raccords et composants principaux

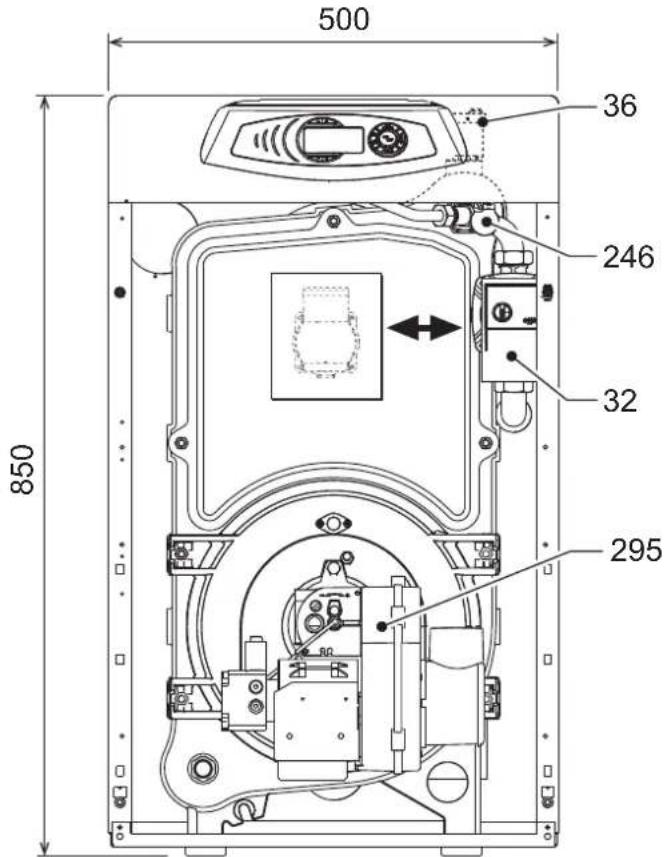

500 36 246 32 850 295

fig. 40- Dimensions raccords et composants principaux

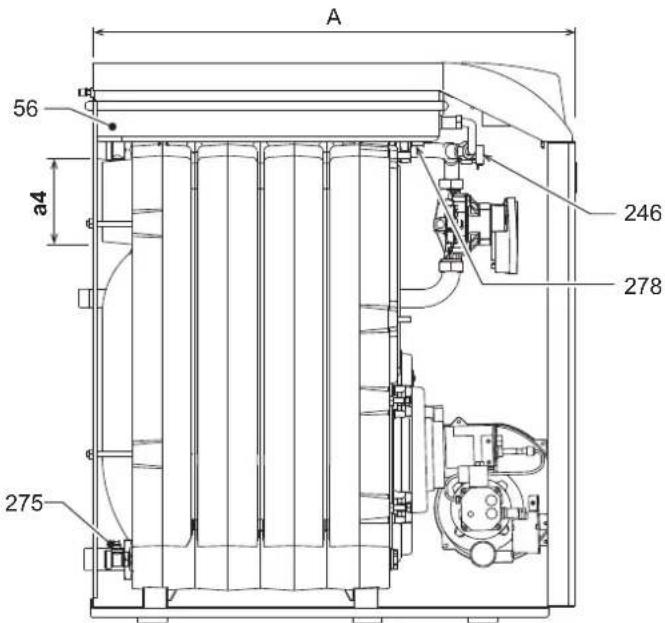

A 56 a4 275 246 278

fig. 41

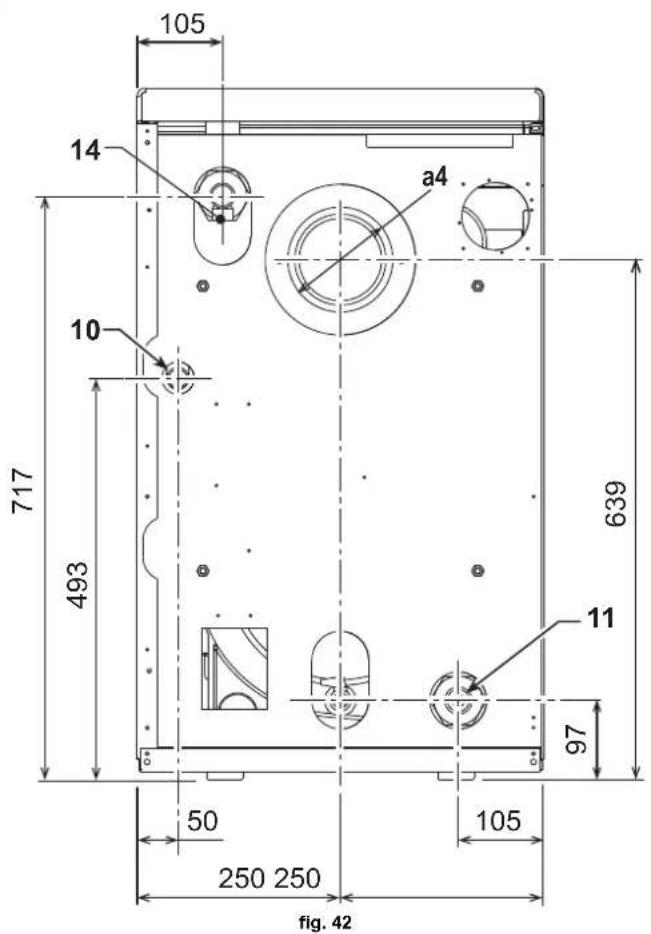

105 14 a4 10 717 493 639 11 97 50 105 250 250 fig. 42

10 Départ installation
11 Retour installation
14 Soupape de sécurité circuit chauffage
32 Circulateur circuit chauffage
36 Purgeur d'air automatique
56 Vase d'expansion
246 Transducteur de pression
275 Vidange
278 Capteur double (sécurité + chauffage)
295 Brüleur

Tableau 6

	A B a4
ATLAS D ECO 30 UNIT	630 590 ∅	120 ÷ 130
ATLAS D ECO 42 UNIT	730 690 ∅	120 ÷ 130

5.2 Diagrammes

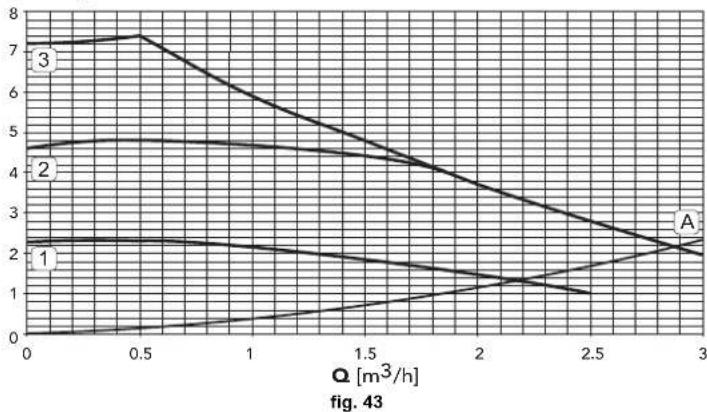

Perte de charge/Pression circulateurs

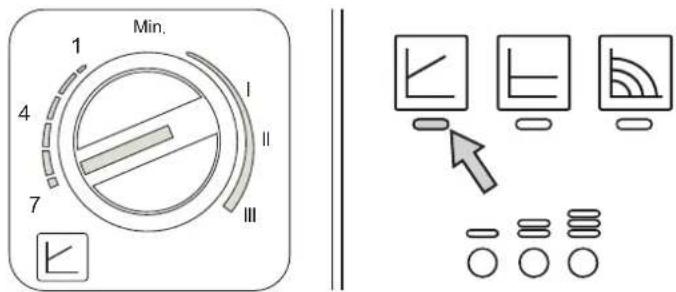

- Pression du circulateur avec réglage à « vitesse fixe ».

Min. 1 4 7 Ⅰ Ⅱ Ⅲ

H [m H2O]

A Pertes de charge chaudière
1 - 2 - 3 Vitesse circulateur

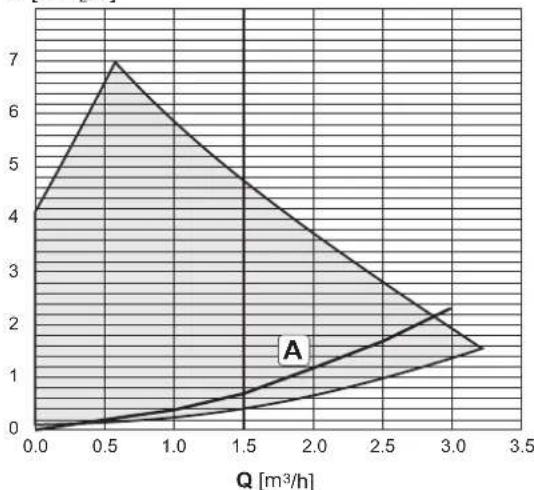

- Pression du circulateur avec réglage à « hauteur d'élévation proportionnelle ».

Min. 1 4 7 I II III

H [m H₂O]

fig. 44
A Pertes de charge chaudière

5.3 Tableau des caractéristiques techniques

Caractéristique Unité		ATLAS D ECO 30 UNIT ATLAS D ECO 42 UNIT
Nombre d'éléments nbre 3 4
Puissance thermique maxi kW 26.6 39.4 (Q)
Puissance thermique mini kW 21.0 21.0 (Q)
Puissance thermique maxi chauffage kW 25 37 (P)
Puissance thermique mini chauffage	kW	20 20 (P)
Rendement Pmaxi (80-60 °C)	%	93.9 95.0
Rendement 30 %	%	98.2 97.4
Pression maxi d'utilisation chauffage	bar	3 3 (PMS)
Pression mini d'utilisation chauffage	bar	0.8	0.8
Température maxi chauffage	°C	100	100	(tmax)
Capacité eau circuit chauffage	litres	19 24
Capacité du vase d'expansion chauffage	litres	10 10
Pression prégonflage vase d'expansion chauffage	bar	1 1
Indice de protection	IP	X0D X0D
Tension d'alimentation	V/Hz	230/50	230/50
Puissance électrique consommée	W	195	195
Poids à vide	kg	157	196
Longueur chambre de combustion	mm	350	450
Diamètre chambre de combustion	mm	300	300
Perte de charge côté fumées	mbar	0.11	0.35

Fiche de produit ErP

Marque commerciale: FERROLI
Chaudière à condensation: NO
Chaudière basse température (**): OUI
Chaudière de type B1: NO
Dispositif de chauffage mixte: NO
Dispositif de chauffage des locaux par cogénération: NO
Caractéristique	Symbole	Unité	Valeur
Classe d'efficacité énergétique saisonnière, pour le chauffage des locaux (de A+++ à D)			B
Puissance thermique nominale	Pn	kW	25
Efficacité énergétique saisonnière pour le chauffage des locaux	_b	%	86
Production de chaleur utile
À la puissance thermique nominale et en régime haute température (*)	P4	kW	25,0
À 30 % de la puissance thermique nominale et en régime basse température (**)	P1	kW	7,8
Efficacité utile
À la puissance thermique nominale et en régime haute température (*)	_4	%	88,2
À 30 % de la puissance thermique nominale et en régime basse température (**)	_1	%	92,2
Consommation d'électricité auxiliaire
À pleine charge	elmax	kW	0,150
À charge partielle	elmin	kW	0,069
En mode veille	PSB	kW	0,003
Autres caractéristiques
Pertes thermiques en régime stabilisé	Pstby	kW	0,105
Consommation d'électricité du brûleur d'allumage	Pign	kW	0,000
Consommation annuelle d'énergie	QHE	GJ	83
Niveau de puissance acoustique	LWA	dB	62
Émissions d'oxydes d'azote	NOx	mg/kWh	95

(*) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage. (**) Par basse température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières basse température et de 50 °C pour les autres dispositifs de chauffage.

Fiche de produit ErP

Marque commerciale: FERROLI
Chaudière à condensation: NO
Chaudière basse température (**): OUI
Chaudière de type B1: NO
Dispositif de chauffage mixte: NO
Dispositif de chauffage des locaux par cogénération: NO
Caractéristique	Symbole	Unité	Valeur
Classe d'efficacité énergétique saisonnière, pour le chauffage des locaux (de A+++ à D)			B
Puissance thermique nominale	Pn	kW	37
Efficacité énergétique saisonnière pour le chauffage des locaux	_s	%	86
Production de chaleur utile
À la puissance thermique nominale et en régime haute température (*)	P4	kW	37,1
À 30 % de la puissance thermique nominale et en régime basse température (**)	P1	kW	11,5
Efficacité utile
À la puissance thermique nominale et en régime haute température (*)	_4	%	88,3
À 30 % de la puissance thermique nominale et en régime basse température (**)	_1	%	91,5
Consommation d'électricité auxiliaire
À pleine charge	elmax	kW	0,150
À charge partielle	elmin	kW	0,068
En mode veille	PSB	kW	0,003
Autres caractéristiques
Pertes thermiques en régime stabilisé	Pstby	kW	0,125
Consommation d'électricité du brûleur d'allumage	Pign	kW	0,000
Consommation annuelle d'énergie	QHE	GJ	123
Niveau de puissance acoustique	LWA	dB	62
Émissions d'oxydes d'azote	NOx	mg/kWh	92

(*) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage. (**) Par basse température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières basse température et de 50 °C pour les autres dispositifs de chauffage.

5.4 Schéma électrique

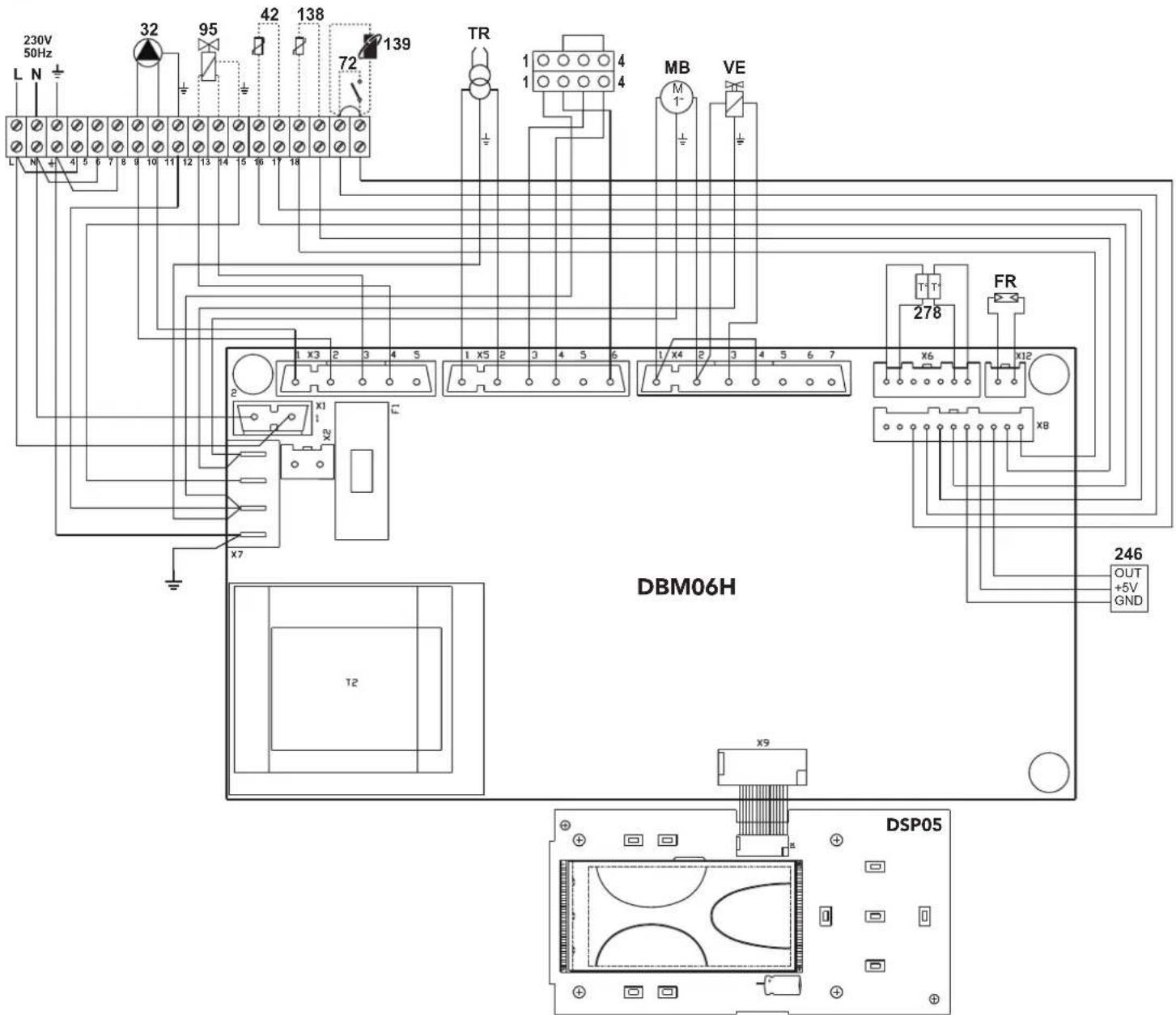

230V 50Hz L N + 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 32 95 42 138 72 139 TR 1 4 MB VE T T FR 278 X6 X12 X8 DBM06H 246 OUT +5V GND DSP05 x7 x9

fig. 45 - Schéma électrique

32 Circulateur circuit chauffage

42 Sonde température eau chaude sanitaire (option)

72 Thermostat d'ambiance (option)

95 Déviateur (option)

- Alimenté (230 Vca) = Position chauffage

- Non alimenté = Position ECS

138 Sonde extérieure (option)

139 Chronocommande à distance (option)

246 Transducteur de pression

278 Capteur double (sécurité + chauffage)

TR Transformateur d'allumage

FR Cellule photorésistante

MB Moteur brûleur

VE Soupape électromagnétique

NL
