MODE D'EMPLOI Atlas D ECO 34 COND SI UNIT FERROLI

BV Valvule électromagnétique

Fotorésistance

fig. 49 - Schéma électrique

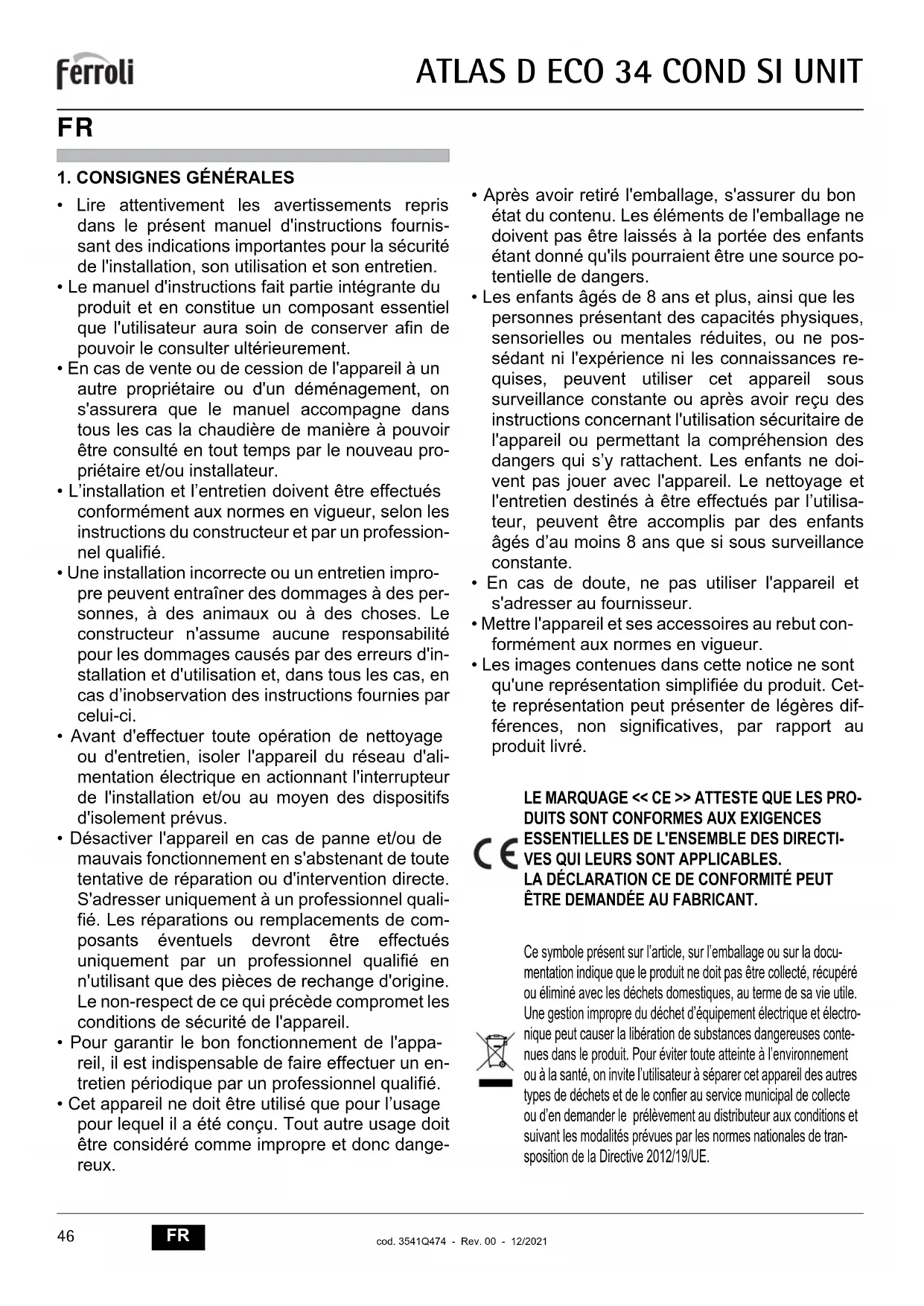

• Lire attentivement les avertissements repris dans le présent manuel d'instructions fournissant des indications importantes pour la sécurité de l'installation, son utilisation et son entretien.
• Le manuel d'instructions fait partie intégrante du produit et en constitue un composant essentiel que l'utilisateur aura soin de conserver afin de pouvoir le consulter ultérieurement.
• En cas de vente ou de cession de l'appareil à un autre propriétaire ou d'un déménagement, on s'assurera que le manuel accompagne dans tous les cas la chaudière de manière à pouvoir être consulté en tout temps par le nouveau propriétaire et/ou installateur.
• L'installation et l'entretien doivent être effectués conformément aux normes en vigueur, selon les instructions du constructeur et par un professionnel qualifié.
• Une installation incorrecte ou un entretien impropre peuvent entraîner des dommages à des personnes, à des animaux ou à des choses. Le constructeur n'assume aucune responsabilité pour les dommages causés par des erreurs d'installation et d'utilisation et, dans tous les cas, en cas d'inobservation des instructions fournies par celui-ci.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du réseau d'alimentation électrique en actionnant l'interrupteur de l'installation et/ou au moyen des dispositifs d'isolement prévus.
• Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abstenant de toute tentative de réparation ou d'intervention directe. S'adresser uniquement à un professionnel qualifié. Les réparations ou remplacements de composants éventuels devront être effectués uniquement par un professionnel qualifié en n'utilisant que des pièces de rechange d'origine. Le non-respect de ce qui précède compromet les conditions de sécurité de l'appareil.
• Pour garantir le bon fonctionnement de l'appareil, il est indispensable de faire effectuer un entretien périodique par un professionnel qualifié.
• Cet appareil ne doit être utilisé que pour l'usage pour lequel il a été conçu. Tout autre usage doit être considéré comme impropre et donc dangereux.
• Après avoir retiré l'emballage, s'assurer du bon état du contenu. Les éléments de l'emballage ne doivent pas être laissés à la portée des enfants étant donné qu'ils pourraient être une source potentielle de dangers.
• Les enfants âgés de 8 ans et plus, ainsi que les personnes représentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil sous surveillance constante ou après avoir reçu des instructions concernant l'utilisation sécuritaire de l'appareil ou permettant la compréhension des dangers qui s'y rattachent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien destinés à être effectués par l'utilisateur, peuvent être accomplis par des enfants âgés d'au moins 8 ans que si sous surveillance constante.
• En cas de doute, ne pas utiliser l'appareil et s'adresser au fournisseur.
• Mettre l'appareil et ses accessoires au rebut conformément aux normes en vigueur.
• Les images contenues dans cette notice ne sont qu'une représentation simplifiée du produit. Cette représentation peut être dégagées de différences, non significatives, par rapport au produit livré.

LE MARQUAGE << CE >> ATTESTE QUE LES PRODUITS SONT CONFORMES AUX EXIGENCES

CE ESSENTIELLES DE L'ENSEMBLE DES DIRECTIVES QUI LEURS SONT APPLICABLES.

LA DÉCLARATION CE DE CONFORMITE PEUT ÉTRE DEMANDÉE AU FABRICANT.

Ce symbole présent sur l'article, sur l'emballage ou sur la documentation indique que le produit ne doit pas être collecté, récupéré ou éliminé avec les déchets domestiques, au terme de sa vie utile. Une gestion imprudente du déchet d'équipement électrique et électronique peut causer la libération de substances dangereuses contenues dans le produit. Pour éviter toute atteinte à l'environnement ou à la santé, on invite l'utilisateur à séparer cet appareil des autres types de déchets et de le confier au service municipal de collecte ou d’en demander le prélèvement au distributeur aux conditions et suivant les modalités prévues par les normes nationales de transposition de la Directive 2012/19/UE.

2.1 Introduction

Cher Client,

Nous vous remercions d'avoir choisi FERROLI, une chaudière de conception avancée, de technologie d'avant-garde, de fiabilité élevée et de haute qualité constructive. Lire attentivement les instructions contenues dans la présente notice, car elles fournissent des indications importantes concernant la sécurité d'installation, l'utilisation et l'entretien de l'appareil.

ATLAS DECO 34 CONDI UNIT est un générateur de chaleur pour le chauffage et la production d'eau chaude à haut rendement doté d'un brûleur fioul de type à air soufflé. Le corps de la chaudière se compose d'éléments en fonte, assemblés à l'aide de bi-connexions et de tirants en acier. Le système de contrôle fait appel à un microprocesseur muni d'une interface numérique et de fonctions avancées de régulation de la température.

2.2 Tableau des commandes

Panneau fig. 1 - Panneau de contrôle

Légende panneau

1 = Touche pour réduire la température de l'eau chaude sanitaire

2 = Touche pour augmenter la température de l'eau chaude sanitaire

3 = Touche pour diminuer la température de l'installation de chauffage

4 = Touche pour augmenter la température de l'installation de chauffage

5 = Afficheur

6 = Touche de sélection du mode Été / Hiver

7 = Touche de sélection du mode Eco / Confort

8 = Touche de remise à zéro

9 = Touche de Marche/Arrêt de l'appareil (on/off)

10 = Touche du menu "Température évolutive" (mode)

11 = Indication que l'eau chaude sanitaire a atteint la température programmée

12 = Symbole eau chaude sanitaire

13 = Indication du fonctionnement eau chaude sanitaire

14 = Programmation / température de départ eau chaude sanitaire

16 = Température capteur extérieur (avec la sonde extérieure en option)

17 = Elle est affichée en cas de branchement de la sonde extérieure ou de la chronocommande à distance (options)

18 = Température ambiante (avec chronocommande à distance, option)

19 = Indication "brûleur allumé"

20 = Indication fonctionnement antigel

23 = Programmation / température de départ chauffage

25 = Indication fonctionnement chauffage

26 = Indication température de départ chauffage programmée atteinte

27 = Indication mode Été

Chauffage

En cas de besoin thermique (détecté par le thermostat d'ambiance ou la chronocommande à distance), l'air chaud au-dessus du radiateur (rep. 24 et 25 - fig. 1) clignote.

Les voyants des degrés chauffage (rep. 26 - fig. 1) s'allument au fur et à mesure que la température du capteur de chauffage atteint la valeur fixée.

fig.2

Sanitaire

Le besoin d'ECS (venant de l'ouverture d'un robinet d'eau chaude ouuisage) est indiqué par le clignotement de l'icône du robinet d'eau chaude (rep. 12 et 13 - fig. 1).

fig. 3

La demande du mode de fonctionnement Confort (rétablissement de la température intérieure de la chaudière) est indiquée par le clignotement du symbole COMFORT (rep. 15 et 13 - fig. 1).

fig. 4

2.3 Allumage et extinction

Chaudière non alimentée électriquement

fig. 5 - Chaudière non alimentée électriquement

En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure de l'arrivée de gaz, le système anti-gel ne fonctionne pas. Pour les arrêts prolongés en période hivernale et afin d'éviter les dommages causés par le gel, il est conseillé de purger toute l'eau contenue dans la chaudière et dans l'installation ; ou bien de ne vider que l'eau sanitaire et verser l'antigel approprié dans l'installation de chauffage, en respectant les prescriptions indiquéessez.3.3.

Allumage de la chaudière

Ouvrez les vannes d'arrêt du combustible. - Mettre l'appareil sous tension.

Fig. 6 - Allumage de la chaudière

• Pendant les 120 secondes suivantes, « FH » sera affiché dans la partie supérieure de l'écran, qui identifie le cycle de ventilation du système de chauffage.
• Pendant les 5 premières secondes, la version du logiciel de la carte sera également affichée dans la partie inférieure de l'écran.
• Dès que l'indication FH disparaît, la chaudière est prête à fonctionner automatiquement chaque fois que l'on préleve de l'eau chaude sanitaire ou en présence d'une demande de la part du thermostat d'ambiance.

Extinction de la chaudière

Appuyer 1 seconde sur la touche on/off (rep. 9 - fig. 1).

fig. 7 - Extinction de la chaudière

Quand la chaudière est éteinte, la carte électronique est encore alimentée en énergie électrique.

Le fonctionnement eau sanitaire et chauffage est désactivé. Le système antigel reste actif. Pour rallumer la chaudière, appuyer à nouveau 1 seconde sur la touche on/off (rep. 9 - fig. 1).

fig.8

La chaudière est prête à fonctionner immédiatement chaque fois que l'on préleve de l'eau chaude sanitaire (puisage) ou en présence d'une signalisation de besoin par le thermostat d'ambiance.

Commutation été/hiver

Appuyer 1 seconde sur la touche Été/Hiver (rep. 6 - fig. 1).

fig.9

L'afficheur montre le symbole Été (rep. 27 - fig. 1) : la chaudière ne fournira que de l'eau chaude sanitaire. Le système antigel reste actif.

Pour désactiver le mode Été, appuyer à nouveau 1 seconde sur la touche été/hiver (rep. 6 - fig. 1).

Réglage de la température de chauffage

Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour régler la température entre 30°C (minimum) et 80°C (maximum).

Toutefois, il est conseillé de ne pas faire fonctionner la chaudière en dessous de 45°C.

fig. 10

Réglage de la température d'eau chaude sanitaire

Appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1) pour régler la température entre 50°C (minimum) et 75°C (maximum).

fig.11

Régulation de la température ambiantе (par thermostat d'ambiance en option)

Programmer à l'aide du thermostat d'ambiance la température souhaitée à l'intérieur des pièces. Si le thermostat d'ambiance n'est pas monté, la chaudière maintiendra la température dans l'installation à la consigne départ.

Régulation de la température ambiantе (par chronocommande à distance en option)

Programmer à l'aide de la chronocommande à distance la température souhaitée à l'intérieur des pièces. La chaudière réglera la température dans le circuit d'eau de l'installation en fonction de la température ambiantedemandée. Pour le fonctionnement par chronocommande à distance, se reporter au manuel d'utilisation spécifique.

L'appareil est doté d'une fonction qui garantit une vitesse élevée de début d'ECS et un comportement optimal pour l'utilisateur. Lorsque le dispositif est en fonction (mode CONFORT), l'eau contenue dans la chaudière est maintenue en température, ce qui permet d'obtenir immédiatement l'eau chaude à la sortie de la chaudière, dès l'ouverture du robinet.

Le dispositif peut être désactivé par l'utilisateur (mode ECO) en appuyant sur la touche ECO/CONFORT (rep. 7 - fig. 1). Pour activer le mode CONFORT, réappuyer sur la touche ECO/CONFORT (rep. 7 - fig. 1).

Température évolutive

Lorsqu'une sonde extérieure (option) est installée, l'afficheur du tableau des commandes (rep. 5 - fig. 1) montre la température extérieure actuelle mesurée par la sonde. Le système de régulation de la chaudière travaille en mode "température évolutive". Dans ce mode, la température d'e l'installation chauffe est régulée en fonction des conditions climatiques extérieures de manière à garantir un confort élevé et une économie d'énergie pendant toute l'année. En particulier, lorsque la température extérieure augmente, la température de départ installation diminue selon une courbe donnée "de compensation.

Avec le réglage évolutif, la température programmée à l'aide des touches chauffage -/+ (rep. 3 et 4 - fig. 1) devient la température maximum de départ installation. Il est conseillé de régler la valeur maximale pour permettre au système de réguler la température sur toute la plage utilisable de fonctionnement.

La chaudière doit être régée au cours de l'installation par un professionnel qualifié. Notez que l'utilisateur pourrait faire des adaptations ou ajustements évènementiels pour améliorer le confort.

Courbe de compensation et déplacement des courbes

Appuyer une fois sur la touche mode (rep. 10 - fig. 1) pour afficher la courbe de compensation actuelle (fig. 12). Il est possible de la modifier à l'aide des touches eau chaude sanitaire (rep. 1 et 2 - fig. 1).

Régler la courbe désirée de 1 à 10, selon la caractéristique (fig. 14).

Si la courbe est réglée sur 0, le réglage de la température évolutiVe est désactivé.

fig. 12 - Courbe de compensation

Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour passer au déplacement parallèle des courbes (fig. 15), qui peut être modifié à l'aide des touches eau chaude sanitaire (rep. 1 et 2 - fig. 1).

fig. 13 - Déplacement parallèle des courbes

Réappuyer sur la touche mode (rep. 10 - fig. 1) pour quitter le mode de réglage des courbes parallèles.

Si la température ambience est inférieure à la valeur désirée, il est conseillé de définir une courbe supérieure et vice versa. Augmenter ou diminuer d'une unité et vérifier le résultat dans la pièce ou le local.

fig. 14 - Courbes de compensation

fig. 15 - Exemple de déplacement parallèle des courbes de compensation

Réglages à partir de la chronocommande à distance

Si la chaudière est reliée à la chronocommande à distance (option), les réglages ci-dessus seront gérés comme indiqué dans le tableau 1. En outre, sur l'afficheur du tableau des commandes (rep. 5 - fig. 1) apparaîtra la température ambiante actuelle, relevée par la chronocommande à distance.

Tableau 1

Réglage de la température de chauffage	Le réglage peut être effectué à partir du menu de la chronocommande à distance ou directement sur le tableau des commandes de la chaudière.
Commutation Étée/Hiver	Le mode Éte à la priorité sur une éventuelle demande de chauffage provenant de la chronocommande à distance.
Sélection Eco/Confort	En déactivant l'options ECS du menu de la chronocommande à distance, la chaudière sélectionne le mode Economy. Dans cette condition, la touche 7 fig. 1 - sur le tableau de la chaudière est déactivée.
	En activant l'options ECS du menu de la chronocommande à distance, la chaudière sélectionne le mode Confort. Dans cette condition, il est possible de sélectionner un des deux modes à l'aide de la touche 7 - fig. 1 sur le tableau de la chaudière.
Température évolutionale	La chronocommande à distance, ainsi que la carte électronique de la chaudière, géront le réglage de la température évolutive : Noter que la priorité est attribuée à la gestion de la température évolutive par la carte électronique de la chaudière.

Réglage de la pression hydraulique de l'installation

La pression de remplissage avec l'installation a froid (lue sur l'afficheur) doit être d'environ 1,0 bar. Si la pression de l'installation descend en dessous de la valeur minimale, la carte chaudière activera l'anomalie F37 (fig. 16).

fig. 16 - Anomalie de pression insuffisante sur l'installation

Après le rétablissement de la pression de l'installation, la chaudière activera le cycle de purge de l'air pendant 120 secondes; cette condition est signalée sur l'afficheur par la mention FH.

3.1 Dispositions générales

L'INSTALLATION DE LA CHAUDIÈRE DOIT ÉTRE EFFECTUÉE CONFORMÉMENT AUX TEXTES RÉGLEMENTAIRES ET RÈGLES DE L'ART EN VIGUEUR, SUIVANT LES INSTRUCTIONS DU CONSTRUCTEUR ET PAR UN PROFESSIONNEL QUALIFIÉ.

3.2 Emplacement

La chaudière (générateur de chaleur) doit être installée en conformité avec les normes en vigueur dans un local possédant des ouvertures d'évacuation vers l'extérieur. En présence de plusieurs brûleurs ou aspirateurs dans le local qui fonctionnent simultanément, les ouvertures d'évacuation doivent être dimensionnées pour le fonctionnement de tous les appareils. Le lieu d'installation doit être exempt de tout objet ou matériel inflammable, gaz corrosif, poudres ou substances volatiles qui, retenues par le ventilateur du brûleur, sont susceptibles de boucher les conduites internes du brûleur ou la tête de combustion. Le local d'installation du brûleur doit en outre être sec et à l'abri de la pluie, de la neige et du gel.

Si l'appareil est installé entre deux meubles ou juxtaposé, prévoir de l'espace pour le démontage du manteau et pour l'entretien normal.

Avertissements

La capacité thermique de l'appareil sera préalablement définie à l'aide d'un calcul des besoins caloriques de l'édifice, conformément aux normes en vigueur. L'installation doit comprendre tous les accessoires requis pour garantir un fonctionnement correct et régulier. Il est conseillé d'installer entre la chaudière et le circuit, des vannes d'arrêt (ou d'isolement) permettant, au besoin, d'isoler la chaudière de l'installation.

L’évacuation de la soupape de sûreté doit être raccordée à un entonnoir d’écoulement, ou à une tuyauterie de récupération, pour éviter le dégorgement d’eau au sol en cas de surpression dans le circuit de chauffage. Dans le cas contraire, si la soupape de sûreté se déclenche et provoque l’inondation du local, le fabricant de la chaudière ne sera pas tenu pour responsable des dégâts conséquents.

Ne pas utiliser les tuyauteries des installations hydrauliques comme mise à la terre d'appareils électriques

Avant l'installation, laver soigneusement toutes les tuyauteries de l'installation afin d'éliminer toutes les impuretés ou résidus risquant de compromettre le bon fonctionnement de l'appareil.

Effectuer les raccordements aux raccords prévus, comme indiqué au chapitre cap. 5 et conformément aux plaques des pictogrammes apposées sur l'appareil

Circulateur haute efficacité

Pour assurer le fonctionnement correct de la chaudière ATLAS D ECO 34 COND SI UNIT, mettre le sélecteur de vitesse (voir fig.17) sur la position III.

fig.17

Circulateur à haute efficacité (mod. PARA)

Touches de commande et LED de signalisation

fig. 18

Pour un résultat correct du calcul du « Bilan thermique » (voir chapitre 11 BILAN QUANTITÉ THERMIQUE (COMPTABILISATION)) le circulateur doit être réglé sur « Nombre de tours constant » et sur la position. Pour ce réglage, appuyez plusieurs fois sur la touche « A » jusqu'à ce que les voyants indiqués sur la figure ci-dessous s'allument.

fig. 19

Caractéristiques de l'eau de l'installation

En présence d'une eau ayant un degré de dureur supérieur à Fr (1^ = 10ppm CaCO3), il est recommandé d'utiliser une eau spécialement traitée afin d'éviter toute incrustation éventuelle dans la chaudière. Le traitement ne doit pas réduire la dureur à des valeurs inférieures à F (DPR 236/88, utilisation de l'eau destinée à la consommation humaine). Le traitement de l'eau utilisée s'impose également dans le cas de circuits d'installation très étendus ou d'appoints féconds d'eau dans l'installation.

Système antigel, produits antigel, additives et inhibiteurs.

La chaudière est équipée d'un système antigel dans l'électronique de fonctionnement qui active la chaudière en mode chauffage quand la température de l'eau de départ installation descend en dessous de 6°C. Le système n'est pas actif en cas de coupure de la tension d'alimentation de la chaudière et/ou de coupure de l'arrêté du gaz à la chaudière. Si nécessaire, il est possible d'utiliser des liquides antigel, des additives et des inhibiteurs, seulement et exclusivement si le producteur de ces liquides ou additives fournit une garantie qui assure que ses produits sont idoines à l'utilisation et ne provoquent pas de dommages à l'échangeur de la chaudière ou à autres composants et/ou matériaux de la chaudière et de l'installation. Il est interdit d'utiliser des liquides antigel, des additives et des inhibiteurs non spécifiquement prévus pour l'utilisation dans des installations thermiques et compatibles avec les matériaux composant la chaudière et l'installation.

3.4 Raccordement du brûleur

Le brûleur est doté de tuyaux flexibles et de filtre de branchement à la ligne d'alimentation à gazole. Faire sortir les tuyaux flexibles du mur AR et installer le filtre comme indiqué en fig. 20.

fig. 20 - Installation filtre combustible

Le circuit d'alimentation en gazole doit être réalisé selon un des schémas suivants, ne dépassant pas les longueurs de tuyaux (LMAX) indiquées sur le tableau.

fig. 21 - Alimentation par gravité

fig. 22 - Alimentation par aspiration

fig. 23 - Alimentation par syphon

fig. 24 - Alimentation par anneau

Raccordement au réseau électrique

La sécurité électrique de l'appareil ne peut être assurée que lorsque celui-ci est correctement raccordé à un dispositif de mise à la terre efficace conformément aux normes électriques en vigueur. Faire vérifier par un professionnel qualifié l'efficacité et la conformité du dispositif de mise à la terre. Le constructeur ne saurait être tenu pour responsable des dommages eventuels découlant de l'absence de connexion de mise à la terre efficace. Faire vérifier que l'installation est adaptée à la puissance maximale absorbée par l'appareil, indiquée sur la plaque signalétique de la chaudière.

La chaudière est précablée ; le câble de raccordement au réseau électrique est de type "Y" sans fiche. Les connexions au réseau électrique doivent être réalisées par raccordement fixe et dotées d'un interrupteur bipolaire avec une distance entre les contacts d'ouverture d'au moins 3 mm, en interposant des fusibles de 3A maximum entre la chaudière et la ligne. Il est important de respecter la polarité (LIGNE : câble marron / NEUTRE : câble bleu / TERRE : câble jaune-vert) dans les raccordements au réseau électrique. Lors de l'installation ou du remplacement du câble d'alimentation, la longueur du conducteur de terre doit être de 2 cm plus longue que les autres.

Le câble d'alimentation de l'appareil ne doit pas être remplacé par l'utilisateur. En cas d'endommagement du câble, éteindre l'appareil et confier exclusivement son remplacement à un professionnel qualifié. En cas de remplacement du câble d'alimentation, utilisez exclusivement un câble "HAR H05 VV-F" 3× 0,75mm^2 avec diamètre extérieur de 8 mm maximum.

Thermostat d'ambiance (optionnel)

ATTENTION: LE THERMOSTAT D'AMBIANCE DOIT ETRE À CONTACTS PROPRES. EN RELIANT 230 V. AUX BORNES DU THERMOSTAT, LA CARTE ÉLECTRONIQUE EST IRRÉMÉDIABLEMENT DÉTERIORée.

En raccordant une chronocommande ou un interrupteur horaire (minuterie), éviter d'utiliser l'alimentation de ces dispositifs à partir de leur contact d'interruption. Leur alimentation doit se faire par raccordement direct au secteur ou par piles selon le type de dispositif.

Accès au bornier électrique

Dévisser les deux vis “A” situées sur la partie supérieure du tableau et déposer le volet.

fig. 25 - Accès au bornier

3.6 Raccordement au conduit de fumée

L'appareil doit être raccordé à une cheminée conçue et construite conformément aux normes en vigueur. Le conduit entre la chaudière et la cheminée doit être en matière adaptée à cette fonction, c'est-à-dire qu'il doit résister à la chaleur et à la corrosion. Assurer une bonne étanchéité sur tous les points de jonction.

3.7 Raccordement de l'évacuation de la condensation

L’évacuation de la condensation de l’appareil doit être raccordée à un réseau approprié. Respecter les normes spécifiques nationales et locales en matière d’introduction de l’eau de condensation sur le réseau d’évacuation des eaux usées. Pour les chaudières qui n’utilisent pas exclusivement de gazole à basse teneur en soufre (teneur de S<50 ppm), il est recommandé de prévoir un dispositif ajusté de neutralisation de la condensation.

Raccorder le tuyau de purge de condensation installé à l'arrière de la chaudière (rep. A - fig. 26) au dispositif de neutralisation au réseau des eaux de reflux. Les conduits d'évacuation de la condensation doivent pouvoir résister aux acides et avoir une inclinaison d'au moins vers l'évacuation, en évitant tout élargissement ou occlusion.

IMPORTANT. Avant de mettre l'appareil en marche, remplir le siphon d'eau.

ATTENTION: ne jamais METTRE l'appareil en marche si le siphon est vide!

Vérifier régulièrement que le siphon contient de l'eau.

fig. 26 - Évacuation condensation

3.8 Transformation de la chaudière avec le montage d'un brûleur « à chambre étanche

ATTENTION: le raccordement avec des tuyaux séparés indiqué ici est possible en utilisant exclusivement le kit à chambre étanche.

Un kit de transformation chaudière « étanche » avec montage d'un brûleur est disponible sur demande. Cette transformation permet d'aspirer l'air nécessaire à la combustion directement de l'extérieur.

Pour le montage, voir instructions contenues dans le kit.

fig. 27 - Kit de transformation chaudière "étanche"

Après l'installation du kit, l'appareil devient de « type C » étanche et à tirage forcé. L'alimentation d'air et l'évacuation des fumées doivent être raccordées à un des systèmes d'évacuation/aspiration indiqués ci-après. L'appareil est homologué pour le fonctionnement avec toutes les configurations de cheminées Cxy indiquées sur la présente notice d'instructions. Toutefois, il est possible que certaines configurations soient expressément limitées ou interdites par les textes réglementaires et/ou la réglementation locale en vigueur. Avant de procéder à l'installation, vérifier et respecter scrupuleusement les prescriptions qui s'y rapportent. En outre, respecter le positionnement des terminaux muraux et/ou sur le toit et les distances minimales d'une fenêtre adjacente, sous une bouche d'aération, d'un angle de l'édifice, etc.

Raccordement avec des conduits séparés

fig. 28 Instructions pour le raccordement avec conduits séparés (= Air / = Fumées)

Avant de procéder à l'installation, vérifier que la longueur maximale admissible n'est pas dépassée grâce au calcul suivant:

1. Définir complètement le schéma de l'installation à double conduit concentrique, y compris les accessoires et les terminaux de sortie.
2. Consulter le tableau 3 et repérer les pertes en m éq (mètres équivalents) de chaque composant, suivant leur position d'installation.
3. Vérifier que la perte totale calculée est inférieure ou égale à la longueur maximale admissible sur le tableau 2.

Tableau 2 - Conduits séparés

	Conduits séparés
Modèle ATLAS D'ECO 34 COND SI UNIT
Longueur maximal admissible	25 m_eq

Tableau 3 - Accessoires

			Pertes en \( m_{eq} \)
			Aspirationair	Évacuation des fuméesVertical Horizontal
Ø 80 TUYAU	COUDE	0,5 m M/F 0,5
		1 m M/F 1,0
		2 m M/F 2,0
		45° F/F 1,2
		45° M/F 1,2
		90° F/F 2,0
		90° M/F 1,5
		90° M/F + prise de test 1,5
	MANCHETTE	avec prise de test 0,2
		pour évacuation des condensats -
	TEE	pour évacuation des condensats -
	TERMINAL	air mural 2,0
		fumées mural avec mitron	-
	CHEMINEE	Air/Fumée double conduit 80/80	-
		Evacuation des fumées unique-ment Ø80	-
Ø 100	REDUCTION	de Ø80 à Ø100	0,0
		de Ø100 à Ø80	1,5
	TUYAU	1 m M/F 0,4 0,4	0,8
		45° M/F 0,6 1,0
		90° M/F 0,8 1,3
	COUDE	air mural 1,5	-
		fumées mural avec mitron	-	3,0

4. Utilisation et entretien

Toutes les opérations de réglage, de transformation, de mise en service, d'entretien décrites ci-après doivent être effectuées par un professionnel qualifié (possédant les connaissances ou qualifications techniques professionnelles prévues par les normes en vigueur), tel que le personnel du SAV.

FERROLI Toute responsabilité contractuelle et extracontractuelle du constructeur est exclue pour les dommages causés par des erreurs dans l'installation et l'utilisation et, dans tous les cas, par le non-respect des instructions fournies par le constructeur.

Validation du mode TEST

Appuyer simultanément 5 secondes sur les touches chauffage (rep. 3 et 4 - fig. 1) pour valider le mode TEST. La chaudière se met en marche indépendamment de la demande de l'installation chauffage ou de l'eau chaude sanitaire.

Les symboles de chauffage (rep. 24 - fig. 1) et sanitaire (rep. 12 - fig. 1) clignotent sur l'afficheur.

fig. 29 - Fonctionnement en mode TEST

Pour quitter le mode TEST, refaire la série d'activation.

Le mode TEST se désactive automatiquement après un laps de temps de 15 minutes.

Réglage du brûleur

Le brûleur est pré-régé en usine (voir tableau 4). Le brûleur peut être régé sur une puissance différente en agissant sur la pression de la pompe, le gicleur, le réglage de la tête, le réglage de l'air, comme décrit dans les paragraphes suivants. En tout cas, la nouvelle puissance régée doit être comprise dans la plage de fonctionnement nominal de la chaudière. Après avoir effectué les réglages éventuels, vérifier à l'aide de l'analyse de combustion que la teneur en CO₂ dans les fumées soit comprise entre 11 % et 12 %.

Tableau des débits des gicleurs fioul

Le tableau 4 montre les débits fioul (en kg/h) en fonction de la variation de la pression de la pompe et des gicleurs.

N. B. - Les valeurs ci-dessous sont données à titre purement indicatif, car il faut tenir compte que les débits des gicleurs peuvent varier de ± 5%. En outre, pour les brûleurs avec réchauffeur, le début du combustible diminue de 10% environ.

Tableau 4

		Pression pompe (bar)
GICLEUR G.P.H.	8	9	10	11	12	13	14
0,40	1,32	1,40	1,47	1,54	1,61	1,68	1,75
	15,66	16,60	17,43	18,26	19,09	19,92	20,75
0,50	1,57	1,65	1,73	1,81	1,89	1,97	2,05
	18,62	19,57	20,51	21,50	22,42	23,36	24,31
0,60	1,93	2,01	2,23	2,32	2,42	2,52	2,64
	22,89	23,83	26,44	27,51	28,70	29,88	31,31
0,65	2,12	2,25	2,40	2,63	2,74	2,80	2,91
	25,14	26,68	28,46	31,19	32,49	33,21	34,51
0,75	2,50	2,65	2,80	2,95	3,07	3,20	3,33
	29,65	31,43	33,21	34,99	36,41	37,95	39,49
0,85	2,92	3,10	3,27	3,45	3,60	3,75	3,90
	34,63	36,76	38,78	40,92	42,69	44,47	46,25
1,00	3,30	3,50	3,67	3,85	4,02	4,20
	39,13	41,51	43,52	45,66	47,67	48,72	51,95

Débit en sortie de giclure en kg/h

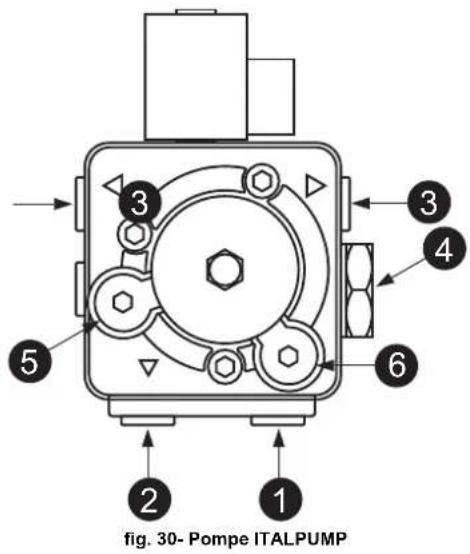

Réglage de la pression de la pompe

La pompe est préréglée en usine à 12 bars. Pour contrôler la pression, utiliser un manomètre à bain d'huile. La plage de réglage de la pression est comprise entre 11 et 14 bars.

fig. 31-Pompe DANFOSS

1. Aspiration 01/4
2. Retour 01/4
3. Départ fioul 01/8"
4. Réglage de la pression 5. Raccord manomètre Ø 1/8''
5. Raccord vacuomètre 1/8'

Réglage de la tête de combustion

Le réglage de la tête s'effectue à l'aide de la vis 1, comme indiqué par l'index 2.

fig. 32

Réglage de la vanne d'air

Après avoir desseré la vis 3, agir sur la vis 1 pour effectuer le réglage de l'air de combustion comme indiqué par l'index 2. Après le réglage, resserrer la vis 3.

fig. 33

Position des électrodes - déflecteur

Après avoir monté le gicleur, vérifier le positionnement correct des électrodes et du défecteur selon les cotes indiquées ci-dessous. Procéder à une vérification des cotes après chaque intervention sur la tête.

fig. 34 - Position des électrodes - défecteur

4.2 Mise en service

Vérifications à effectuer au premier allumage et après toutes les opérations d'entretien ayant occasionné des débranchements des installations ou des interventions sur des dispositifs de sécurité ou parties de la chaudière :

Avant d'allumer la chaudière

• Ouvrir les soupapes d'arrêt éventuelles entre la chaudière et l'installation.
• Vérifier l'étanchéité du circuit de gazole.
• Vérifier la précharge du vase d'expansion
• Remplir les tuyauteries et assurer l'évacuation complète de l'air dans la chaudière et les installations, en ouvrant la vanne d'évac d'air sur la chaudière et les vannes d'évac sur l'installation.
• Vérifier qu'il n'y ait pas de fuites d'eau dans l'installation ni dans la chaudière.
• Vérifier le raccordement de l'installation électrique et le fonctionnement de la mise à la terre.
• Vérifier qu'il n'y ait pas de liquides ou de matériaux inflammables dans les alentours immédiats de la chaudière.
• Monter le manomètre et le videmètre sur la pompe (retirer après la mise en service) du brûleur. Ouvrir les soupapes le long du tuyau de fuel.

Allumage

fig. 35 - Allumage

À la fermeture de la ligne thermostatique, le moteur du brûleur démarre avec la pompe : le fuel aspiré est totalement envoyé vers le return. Le ventilateur du brûleur et le transformateur d'allumage fonctionnent, et le dispositif actionne les phases de :

• prévention du foyer.
• prélavage d'une partie du circuit de fuel.
• préalumage, avec étincelle entre les électrodes.

À la fin du prélavage, l'appareil ouvre la soupape électromagnétique : le fuel arrive au gicleur et en sort vaporisé.

Le contact avec l'étincelle des électrodes provoque la flamme.

Simultanément, le temps de sécurité commence.

Cycle de l'appareil

fig. 36 - Cycle de l'appareil

R-SB-W Thermostats/pressostats

OH Préchauffage de fuel

OW Contact de consensus de démarrage

M Moteur brûleur

Transformateur d'allumage

BV Soupape électromagnétique

Cellule photorésistante

Début de marage avec préchauffage

A Début de démarrage sans préchauffage

B Présence flamme

C Fonctionnement normal

D Arrêt réglage (TA-TC)

t1 Temps de préventilation

TSA Temps de sécurité

t3 Temps de préallumage

t3 Temps de post-allumage

Temps de préchauffage

Signaux de sortie de l'appareil

Signaux nécessaires en entrée

Vérifications en cours de fonctionnement

• Allumer l'appareil comme indiqué dans la sez. 2.3.

S'assurer de l'étanchéité des circuits combustible et eau.

• Contrôler l'efficacité de la cheminée et des conduits d'air/fumées pendant le fonctionnement de la chaudière.

Vérifier que la circulation d'eau entre la chaudière et l'installation s'effectue correctement.

• Vérifier que l'allumage de la chaudière se fasse correctement, en effectuant plusieurs essais d'allumage et d'extinction au moyen du thermostat d'ambiance et de la commande à distance.

Vérifier que la porte du brûleur et de la chambre de fumées soient étanches.

• Vérifier que le brûleur fonctionne correctement.

Effectuer une analyse de la combustion (avec chaudière en stabilité) et vérifier que le contenu de CO_2 dans les fumées soit compris entre 11% et 12%.

• Vérifier la programmation correcte des paramètres et effectuer les personnalisations (courbe de compensation, puissance, température etc...).

Contrôle périodique

Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer par un professionnel qualifié un contrôle annuel qui prévoit les opérations suivantes :

• Les dispositifs de commande et de sécurité doivent fonctionner correctement. Le circuit d'évacuation des fumées doit être parfaitement efficace.
• S'assurer que les tuyauteries d'alimentation et de retour du combustible ne sont pas bouchées ni endommagées.
• Nettoyer le filtre d'aspiration du combustible.
• Noter la consommation de combustible correcte
• Effectuer le nettoyage de la tête de combustion dans la zone de sortie du combustible, sur le disque de turbulence.
• Faire fonctionner le brûleur à pleine allure pendant dix minutes et analyser la combustion.
• les réglages corrects de tous les éléments indiqués dans la présente notice
• Les températures des fumées au conduit de fumée
• Le pourcentage de CO2
• Les conduits et le terminal air-fumées doivent être libres de tout obstacle et ne pas désignerer de fuites
• Le brûleur et l'échangeur doivent être en parfait état de propreté et détartrés. Pour le nettoyage ne pas utiliser de produits chimiques ni de brosses en acier.
• Les installations de gaz et d'eau doivent être parfaitement étanches.
• La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est pas le cas, ramener la pression à cette valeur. La pompe de circulation ne doit pas être bloquée. Le vase d'expansion doit être gonflé.
• Contrôler l'anode au magnésium et, le cas échéant, la remplacer.

L'éventuel nettoyage de l'habillage, du tableau de commande et des "enjoliveurs" de la chaudière peut être effectué avec un chiffon doux et humide, éventuellement imbibé d'eau savonneuse. Tous les produits abrasifs et solvants sont à proscrire.

Nettoyage de la chaudière

1. Couper l'alimentation électrique de la chaudière.
2. Oter le panneau avant supérieur et le panneau inférieur.
3. Dévisser les pommeaux de la porte pour l'ouvrir.
4. Nettoyer l'intérieur de la chaudière et tout le parcours des fumées à l'aide d'un écou-villon ou de l'air comprisé.
5. Refermer la porte avant de la bloquer à l'aide du pommeau correspondant.

Pour nettoyer le brûleur, consulter les instructions fournies par le fabricant.

Accès à l'électrode et au giclueur

• Débrancher les câbles électrodes sur le transformateur et déposer la photorésistance 1, le raccord 2 qui relève le tube de fouille à la ligne 3 du gicleur. Desserrer les vis 4 et sortir l'ensemble flasque-gicleur-déflecteur électrodes.

fig. 37

• Dévisser la vis 5 pour déposer le déflecteur et la vis 6 pour déposer les électrodes. Pour un bon nettoyage du gicleur, démonter le filtre et nettoyer les coupes et l'orifice de pulvérisation avec de l'essence puis rincer avec du gasoil. Faire attention au positionnement correct des électrodes-déflecteur lors du remontage de l'ensemble.

Nettoyage de la chaudière

1. Couper l'alimentation électrique de la chaudière.
2. Retirer le brûleur comme décrit précédemment.
3. Retirer les panneaux « E » et « F » en dévisant les écrous correspondants.
4. Nettoyer l'intérieur de la chaudière et tout le parcours des fumées à l'aide d'un écouvillon ou de l'air comprimé
5. Refermer les panneaux.

fig. 39

fig. 38

Nettoyage du récupérateur de fumées

Pour nettoyer le récupérateur de fumées, procéder de la façon suivante :

• Oter le couvercle B.
• Oter les couvercles C du récupérateur de fumées. Utiliser un aspirateur pour nettoyer à fond l'intérieur du récupérateur.
• Si le récupérateur s'avère très sale, il est possible d'utiliser un instrument permettant de pulvériser de l'eau à l'intérieur. Dans ce cas, faire très attention pour éviter que de grandes quantités d'eau n'entrent en contact avec les éléments en fonte de la chambre des fumées. Faire couler l'eau à travers l'évacuation des condensats D après avoir détaché le siphon.

fig. 40 - Nettoyage du récupérateur

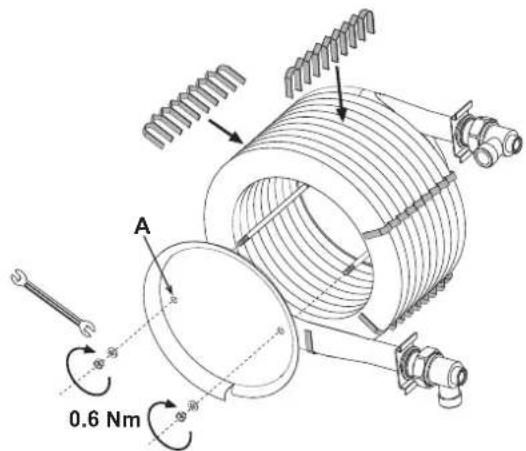

Positionnement des peignes

Après le nettoyage du récapucateur, il faut s'assurer que les peignes sont correctement positionnés comme indiqué en fig. 41. Serrer les écrous de fixation sur le disque de compression "A" en respectant le couple de serrage de 0,6 Nm. S'il n'est pas possible de désposer d'une clé dynamométrique, contrôler la présence d'un passage de fumées de 1 mm entre les spires.

fig. 41 - Positionnement des peignes

Diagnostic

La chaudière est équipée d'un dispositif d'autodiagnostic avancé. En cas d'anomalies de fonctionnement de la chaudière, l'affichage clignote avec le symbole d'anomalie (rep. 22 - fig. 1) indiquant le code de l'anomalie.

Il y a des anomalies qui provoquent des blocages permanents (indiqués par la dette « A ») : pour rétablir le fonctionnement, il suffit d'appuyer sur la touche RESET (rep. 8 - fig. 1) pendant 1 seconde ou de procéder au RESET de la chronocommande à distance (option) si installée ; si la chaudière ne redémarre pas, résoudre d'abord l'anomalie signalée par les LEDs.

Les autres anomalies qui causent un blocage momentané de la chaudière sont indiquées par la dette « F » ; ces anomalies sont automatiquement éliminées dès que la valeur se trouve de nouveau dans la plage de fonctionnement normal de la chaudière.

Attention

À partir de la version logicielle 23, une aide supplémentaire a été introduite pour faciliter l'étalonnage du brûleur, à savoir le clignotement de la flamme sur l'afficheur pour indiquer que le brûleur est allumé mais avec un signal de flamme non optimal.

Dans les différentes versions du logiciel, vous trouvez la signification des symboles affichés à l'écran, tableau 1.

Tableau 5 - Indications du symbole de la flamme

	Indication à l'écran et signification
Version du logiciel	Flamme éteinte Flamme allumée fixe		Flamme clignotante
≤ 22	Brûleur éteint Brûleur allumé		-
≥ 23	Brûleur éteint	Brûleur allumé et signal de flamme stable	Brûleur allumé avec signal de flamme NON optimal

Tableau 6 - Liste des anomalies

Codeanomalie	Anomalie Causes	probables Solution
A01	Blocage du brûleur	Pompe bloquée Remplacer
		Moteur électric défectieux Remplacer
		Vanne fioul défectueuse Remplacer
		Manque de combustible dans Ireservoir, ou présence d'eau au fond	Remplir avec du combustible ou aspirer l'eau
		Vannes d'alimentation ligne fioul fer-mées	Ouvrir
		Filtres sales (ligne-pompe-gicleur) Nettoyer
		Pompe désamorcée Amorcer et rechêcher la cause du désamorcage
		Électrodes d'allumage mal régliées ou sales	Régler ou nettoyer les electrodes
		Giclure bouché, sale ou déformé Remplacer
		Mauvais réglages de la tête et du registre d'air	Régler
		Électrodes défectueuses ou à la masse	Remplacer
		Transformateur d'allumage défectueux	Remplacer
		Câbles électrodes défectueux ou à la masse	Remplacer
		Câbles électrodes déformés par la haute température	Remplacer et protégger
		Faux raccordements électriques vanne ou transformateur	Vérifier
		Joint moteur-pompe cassé Remplacer
		Aspiration pompe reliée à la tuyau-terie de retour	Corriger le branchement
		Cellule photorésistante défectueuse	Remplacer
		Cellule photorésistante sale	Nettoyer la cellule photorési-stante
A02	Présence de la flamme brûleur étant	Cellule photorésistante en court-circuit	Remplacer la cellule photorésistante
		Une lumière étrançère éclairé lacellule photorésistante	Éliminer les sources delumière
A03	Déclenchement de la protection de surtempérature	Capteur chauffage endommagé	Contrôler le positionnement et le fonctionnement cor-rects du capteur de tempora-ture chauffage
		Absence de circulation d'eau dans l'installation	Vérifier le circulator. (voir tableau 7)
		Présence d'air dans l'installation	Purger l'installation
A04	Anomalie para-mêtes carte	Mauvais paramétrage de la carte	Vérifier et modifier évientel-lement le paramètre carte
F07	Anomalie préchauffeur (ne femme pas le contact en 120 secondes)	Anomalie réchauffeur Vérifier le réchauffeur
		Câblage interrompu Vérifier le câblage
F09	Anomalie para-mêtes carte	Mauvais paramétrage de la carte	Vérifier et modifier évientel-lement le paramètre carte
F10	Anomalie capteurdépart 1	Capteur endommagé	Contrôr le câblage ou rem-placer le capteur
		Câblage en court-circuit
		Câblage interrompu
F11	Anomalie para-mêtes carte	Mauvais paramétrage de la carte	Vérifier et modifier évientel-lement le paramètre carte
F12	Anomalie para-mêtes carte	Mauvais paramétrage de la carte	Vérifier et modifier évientel-lement le paramètre carte
F14	Anomalie capteurdépart 2	Capteur endommagé	Contrôr le câblage ou rem-placer le capteur
		Câblage en court-circuit
		Câblage interrompu
F16	Anomalie para-mêtes carte	Mauvais paramétrage de la carte	Vérifier et modifier évientel-lement le paramètre carte
F34	Tension d'alimenta-tion inférieure à 170 V	Problèmes au réseau électrique	Vérifier l'installation électrique
F35	Fréquence de réseau anormale	Problèmes au réseau électrique	Vérifier l'installation électrique
F37	Pression eau installation incor-recte	Pression trop basse Remplir l'installation	Vérifier l'installation
		Capteur endommagé Vérifier le capteur
F39	Anomalie sondeextérieure	Sonde endommagée ou court-circuit câblage	Contrôr le câblage ou rem-placer le capteur
		Sonde débranchée après l'activa-tion de la fonction « température évolutive »	Rebrancher la sonde extérieure ou désactiver la fonction « température évolu-tive »
F40	Pression eau installation incor-recte	Pression trop haute	Vérifier l'installation
			Contrôr la soupepe de sécurité
			Vérifier le vase d'expansion
A41	Positionnementdes capteurs	Capteur de départ non monté sur le corps de la chaudière	Contrôr le positionnement et le fonctionnement cor-rechts du capteur de tempéra-ture chauffage
F42	Anomalie capteurde températechauffage	Capteur endommagé Remplacer le capteur
F47	Anomalie capteurde pression eauinstallation	Câblage interrompu Vérifier le câblage

Certaines anomalies liées au circulateur sont signalées par la LED à proximité du sélecteur de vitesse (fig. 42 - fig. 44).

fig. 42

MR. 4 7 8	Etelint Circulateur en état de VEILLE
	Vert ON Circulateur en marche
	Vert clignotant Cycle évent
	Verti/Rouge alterné Circulateur bloqué pour cause extreme: - Surtension (>270V) - Tension insuffisante (<160V) - Surcharge moteur
	Rouge clignotant Circulateur bloqué pour cause intème: - Moteur bloqué - Électronique endommagée

Diagnostic du circuit (mod. PARA)

Certaines anomalies liées au circulateur sont signalées par la LED (fig. 43).

fig. 43

LED Anomalie Cause Sbution
Allumé avec une lumière rouge	Verrouillage Rotor bloque	Activer le redémarrage	manuel ou contacter le service client
	Contact/Enroulement	Enroulement défectueux
Clignotant avec lumière rouge	Sous/surtension	Tension d'alimentation côté alimentation trop faible/élevée	Vérifiez la tension du secteur et les conditions d'utilisation. Contacter le service client
	Température excessive du module	Intérieur du module trop chaud
	Court-circuit	Courant moteur trop élevé
Clignotant avec lumière rouge/verte	Fonctionnement de la turbine	Le système hydraulique des pompes est allimenté mais la pompe n'a pas de tension secteur	Vérifier la tension du réseau, le débit/pression d'eau ainsi que les condi-tions environnementales
	Fonctionnement à sec	Air dans la pompe
	Surcharge	Le moteur toume difficile. La pompe fonctionne en dehors des specifications (par ex. température élevée du module). Le nombre de tours est inférieur à celui du fonctionnement normal.

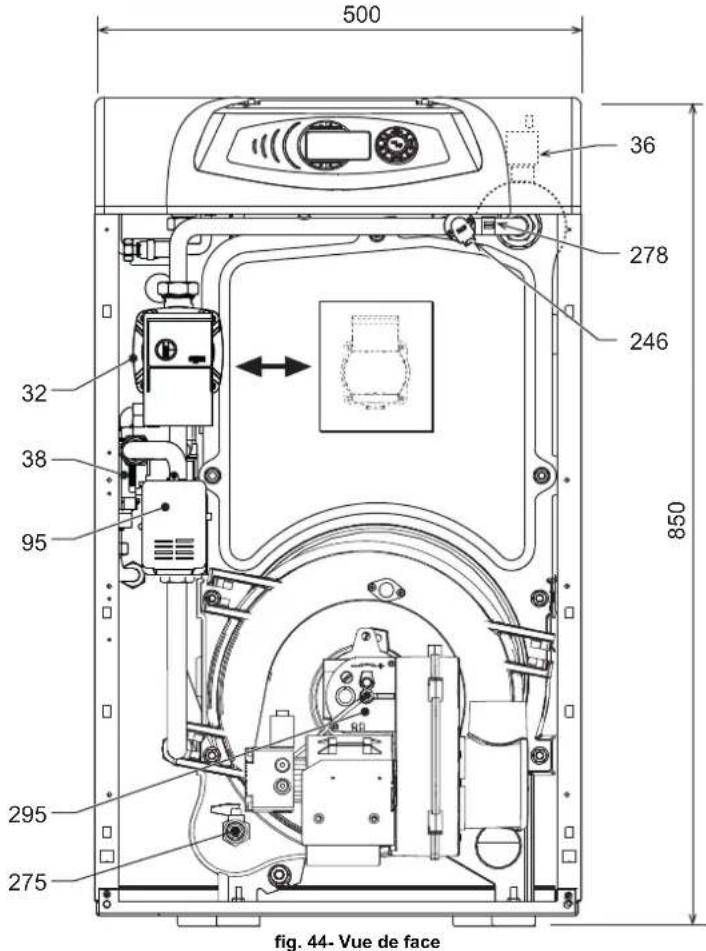

5.1 Dimensions, raccords et composants principaux

A4 = Sortie de fumée ∅ 100 8 = Départ eau sanitaire 9 = Entrée eau chaude sanitaire 10 = Départ installation 11 = Retour installation 14 = Soupape de sécurité 32 = Circulateur circuit chauffage 36 = Purgeur d'air automatique 38 = Débitmètre 56 = Vase d'expansion

74 = Robinet de remplissage

95 = Bipasse

193 = Siphon

246 = Transducteur de pression

275 = Robinet de vidange circuit chauffage

278 = Capteur double (sécurité + chauffage)

295 = Bruleur

338 = Récupérateur des fumées

fig. 46 - Vue arrière

5.2 Circuit hydraulique fig. 47 - Circuit hydraulique

Perte de charge des circulateurs

A = Perte de charge chaudière

1-2-3 = Vitesse circulateur

fig. 48 - Pertes de charge

5.4 Tableau des caractéristiques techniques

Caracteristique Unité Valeur
Modèle ATLAS D ECO 34 COND SI UNIT
Nombre d' éléments nbre 3
Puisance thermique maxi kW 33,0 (Q)
Puisance thermique mini kW 16,3 (Q)
Puisance thermique maxi chauffage (80/-60°C) kW 32,0 (P)
Puisance thermique mini chauffage (80/-60°C) kW 16,0 (P)
Puisance thermique maxi chauffage (50/-30°C) kW 33,8 (P)
Puisance thermique mini chauffage (50/-30°C) kW 17,0 (P)
Rendement Pmaxi (80-60 °C)	%	97,2
Rendement Pmini (80-60 °C)	%	97,8
Rendement Pmaxi (50-30 °C)	%	102,6
Rendement Pmini (50-30 °C)	%	103,7
Rendement 30 %	%	103,6
Pression maxi d'utilisation chauffage	bar	3 (PMS)
Pression mini d'utilisation chauffage	bar	0,8
Température maxi chauffage	°C	100	(tmax)
Capacité eau circuit chauffage	litres	21
Capacité du vase d'expansion chauffage	litres	10
Pression prégonflage vase d'expansion chauffage	bar	1
Pression maxi d'utilisation sanitaire	bar	9	(PMW)
Pression mini d'utilisation sanitaire	bar	0,3
Capacité eau sanitaire	litres	0,5
Débit sanitaire à DT 25 °C	l/min	18,9
Débit sanitaire à DT 30 °C	l/min	15,8
Indice de protection	IP	XOD
Tension d'alimentation	V/Hz	230/50
Puisance électricroneconsommée	W	240
Poids à vide	kg	180
Longueur,chambre de combustion	mm	350
Diamètre,chambre de combustion	mm	300
Perte de charge côte fumées	mbar	0,12

Fiche de produit ErP

MODELE: ATLASDECO34CONDSIUNIT-(OLHW3YWA)

Marque commerciale: FERROLI
Chaudière à condensation: OUI
Chaudière basse température (**) : OUI
Chaudière de type B1: NO
Dispositif de chauffage mixte: OUI
Dispositif de chauffage des locaux par cogénération: NO
Caracteristique	Symbole	Unité	Valeur
Classe d'efficacité énergétique saissonnière, pour le chauffage des locaux (de A+++ à D)			A
Puisance thermique nominale	Pn	kW	32
Efficacité énergétique saissonnière pour le chauffage des locaux	ηs	%	91
Production de chaleur utile
À la puissance thermique nominale et en régime haute température (*)	P4	kW	32,1
À 30 % de la puissance thermique nominale et en régime basse température (*)	P1	kW	9,6
Efficacité utile
À la puissance thermique nominale et en régime haute température (*)	η4	%	91,3
À 30 % de la puissance thermique nominale et en régime basse température (*)	η1	%	97,3
Consommation d'électricité auxiliaire
À pleine charge	elmax	kW	0,205
À charge partielle	elmin	kW	0,120
En mode veille	PSB	kW	0,003
Autres caractéristiques
Pertes thermiques en régime stabilisé	Pstby	kW	0,105
Consommation d'électricité du brûleur d'allumage	Pign	kW	0,000
Consommation annuelle d'énergie	QHE	GJ	102
Niveau de puissance acoustique	LWA	dB	62
Émissions d'oxydes d'azote	NOx	mg/kWh	91
Pour dispositifs de chauffage mixtes
Profil de soutirage déclaré			XL
Classe d'efficacité énergétique pour le chauffage de l'eau (de A+ à F)			A
Consommation journalière d'électricité	Qelec	kWh	0,299
Consommation annuelle d'électricité	AEC	kWh	59
Efficacité énergétique pour le chauffage de l'eau	ηwh	%	81
Consommation journalière de combustible	Qfuel	kWh	21,893
Consommation annuelle de combustible	AFC	GJ	18

5.5 Schéma électrique

fig. 49 - Schéma électrique

32 Circuit circulateur chauffage 38 Débitmètre 72 Thermostat d'ambiance (option) 95 By-pass 138 Sonde extérieure (option) 139 Chronocommande à distance (option) 246 Transducteur de pression 278 Capteur double (sécurité + chauffage) TR Transformateur d'allumage PR Réchauffeur FR Cellule photorésistante MB Moteur brûleur VE Soupape électromagnétique
