GEBRUIKSAANWIJZING Atlas D Eco Unit FERROLI

NL - AANWIJZINGEN VOOR GEBRUIK, INSTALLATIE EN ONDERHOUD

PL - INSTRUKCJA OBSŁUGI, INSTALACJI I KONSERWACJI

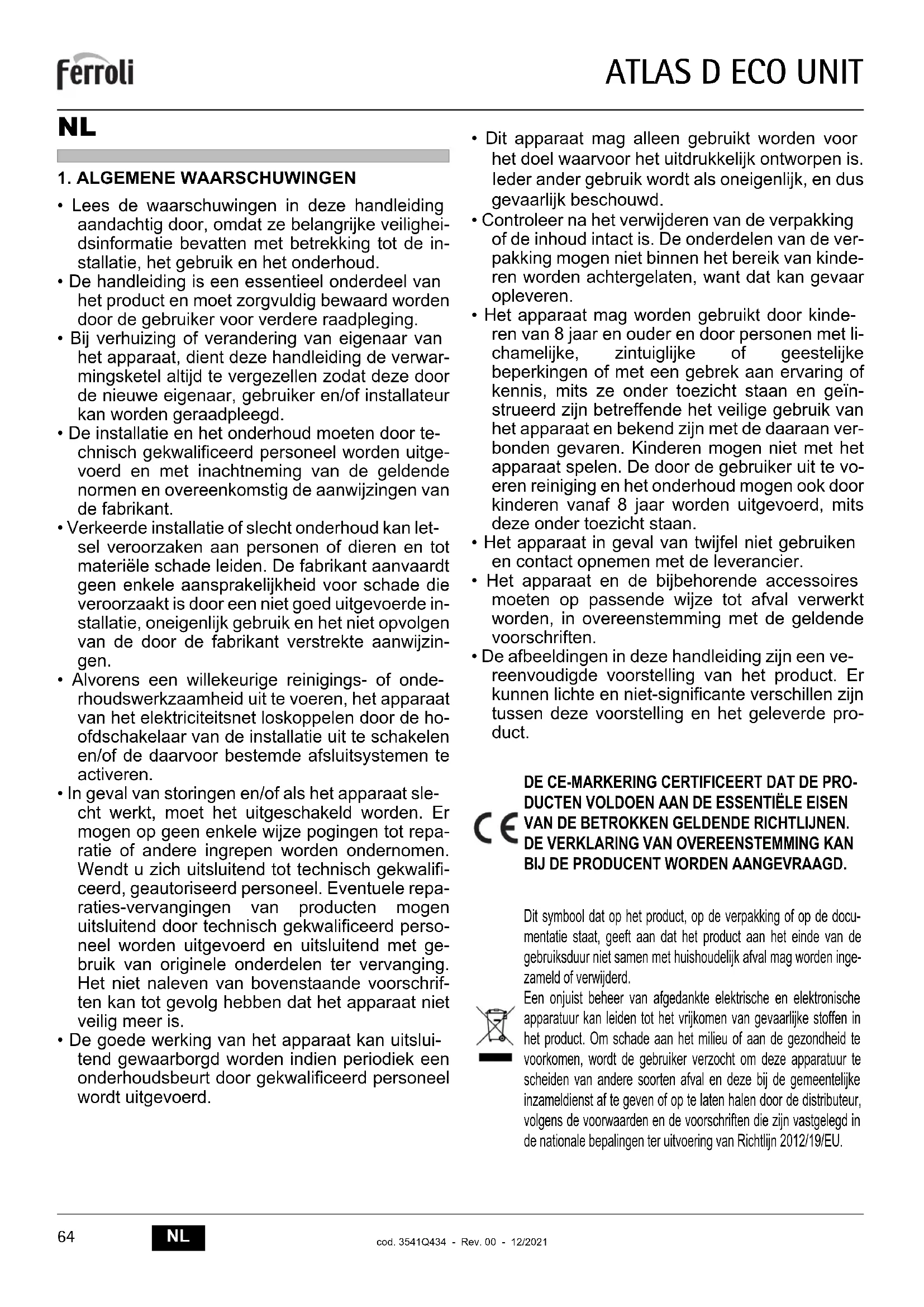

• Lees de waarschuwingen in deze handleiding aandachtig door, omdat ze belangrijke veiligheidsinformatie bevatten met betrekking tot de installatie, het gebruik en het onderhoud.
• De handleiding is een essentieel onderdeel van het product en moet zorgvuldig bewaard worden door de gebruiker voor verdere raadpleging.
• Bij verhuizing of verandering van eigenaar van het apparaat, dient deze handleiding de verwarmingsketel altijd te vergezellen zodat deze door de nieuwe eigenaar, gebruiker en/of installateur kan worden geraadpleegd.
• De installatie en het onderhoud moeten door technisch gekwalificeerd personeel worden uitgevoerd en met inachtneming van de geldende normen en overeenkomstig de aanwijzingen van de fabrikant.
• Verkeerde installatie of slecht onderhoud kan letsel veroorzaken aan personen of dieren en tot materiële schade leiden. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die veroorzaakt is door een niet goed uitgevoerde installatie, oneigenlijk gebruik en het niet opvolgen van de door de fabrikant verstrekte aanwijzingen.
• Alvorens een willekeurige reinigings- of onderhoudswerkzaamheid uit te voeren, het apparaat van het elektriciteitsnet loskoppelen door de hoofdschakelaar van de installatie uit te schakelen en/of de daarvoor bestemde afsluitsystemen te activeren.
• In geval van storingen en/of als het apparaat slecht werkt, moet het uitgeschakeld worden. Er mogen op geen enkele wijze pogingen tot reparatie of andere ingrepen worden ondernomen. Wendt u zich uitsluitend tot technisch gekwalificeerd, geautoriseerd personeel. Eventuele reparaties-vervangingen van producten mogen uitsluitend door technisch gekwalificeerd personeel worden uitgevoerd en uitsluitend met gebruik van originele onderdelen ter vervanging. Het niet naleven van bovenstaande voorschriften kan tot gevolg hebben dat het apparaat niet veilig meer is.

• De goede werking van het apparaat kan uitsluitend gewaarborgd worden indien periodiek een onderhoudsbeurt door gekwalificeerd personeel wordt uitgevoerd.

• Dit apparaat mag alleen gebruikt worden voor het doel waarvoor het uitdrukkelijk ontworpen is. Ieder ander gebruik wordt als oneigenlijk, en dus gevaarlijk beschouwd.

• Controleer na het verwijderen van de verpakking of de inhoud intact is. De onderdelen van de verpakking mogen niet binnen het bereik van kinderen worden achtergelaten, want dat kan gevaar opleveren.
• Het apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en door personen met lichamelijke, zintuiglijke of geestelijke beperkingen of met een gebrek aan ervaring of kennis, mits ze onder toezicht staan en geïnstrueerd zijn betreffende het veilige gebruik van het apparaat en bekend zijn met de daaraan verbonden gevaren. Kinderen mogen niet met het apparaat spelen. De door de gebruiker uit te voeren reiniging en het onderhoud mogen ook door kinderen vanaf 8 jaar worden uitgevoerd, mits deze onder toezicht staan.
• Het apparaat in geval van twijfel niet gebruiken en contact opnemen met de leverancier.
• Het apparaat en de bijbehorende accessoires moeten op passende wijze tot afval verwerkt worden, in overeenstemming met de geldende voorschriften.
• De afbeeldingen in deze handleiding zijn een vereenvoudigde voorstelling van het product. Er kunnen lichte en niet-significante verschillen zijn tussen deze voorstelling en het geleverde product.

DE CE-MARKERING CERTIFICATEERT DAT DE PRO-

DUCTEN VOLDOEN AAN DE ESSENTIËLE EISEN

Dit symbool dat op het product, op de verpakking of op de documentatie staat, geeft aan dat het product aan het einde van de gebruiksduur niet samen met huishoudelijk afval mag worden ingezameld of verwijderd.

Een onjuist beheer van afgedankte elektrische en elektronische apparatuur kan leiden tot het vrijkomen van gevaarlijke stoffen in het product. Om schade aan het milieu of aan de gezondheid te voorkomen, wordt de gebruiker verzocht om deze apparatuur te scheiden van andere soorten afval en deze bij de gemeentelijke inzameldienst af te geven of op te laten halen door de distributeur, volgens de voorwaarden en de voorschriften die zijn vastgelegd in de nationale bepalingen ter uitvoering van Richtlijn 2012/19/EU.

2. INSTALLATIE

2.1 Presentatie

Geachte klant,

Wij danken u dat uw keus is gevallen op een verwarmingsketel FERROLI met geavanceerd concept en vooruitstrevende technologie, een uiterst betrouwbare constructie van hoogstaande kwaliteit. Wij verzoeken u deze handleiding aandachtig door te lezen, want er staan belangrijke veiligheidsvoorschriften in vermeld omtrent installatie, gebruik en onderhoud.

ATLAS D ECO UNIT is een hoge-rendements warmtegenerator voor distributie van warm sanitair water (optioneel) en verwarming, die met een blaasbrander op olie werkt. De verwarmingsketel bestaat uit gietijzeren elementen, met dubbelkegelvormige en stalen trekstangassemblage. Het controlesysteem werkt met een microprocessor met digitale interface, met geavanceerde functies voor warmteregeling.

Op de verwarmingsketel kan een externe boiler voor sanitair warm water (optle) aangesloten worden. Alle functies in deze handleiding, die betrekking hebben op de productie van sanitair warm water, zijn alleen actief als er een optionele boiler is aangesloten, zoals aangegeven op sez. 3.3

2.2 Bedieningspaneel

Paneel<

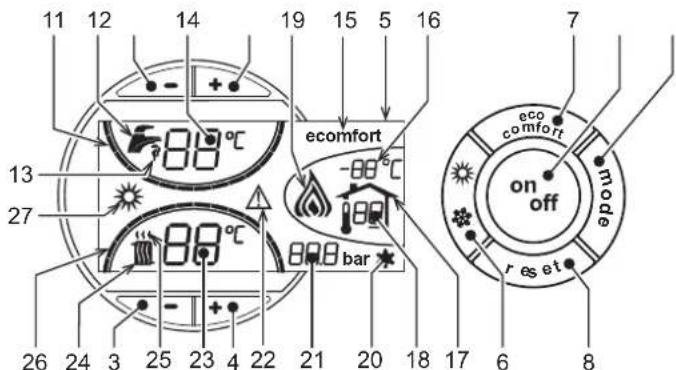

11 12 14 19 15 5 16 88°C ecomfort -88°C bar on off eco comfort mode res et 7 13 27 88°C bar 26 24 3 25 23 4 22 21 20 18 17 6 8

fig. 1 - Controlepaneel

Legenda paneel

1 = Toets verlagen ingestelde temperatuur warm sanitair water
2 = Toets verhogen ingestelde temperatuur warm sanitair water
3 = Toets verlagen ingestelde temperatuur verwarmingsinstallatie
4 = Toets verhogen ingestelde temperatuur verwarmingsinstallatie
5 = Display

6 = Keuzetoets modus Zomer /Winter

7 = Keuzetoets modus Economy / Comfort

8 = Resettoets

9 = Toets in-/uitschakelen apparaat

10 = Toets menu "Weersafhankelijke Temperatuur"

11 = Aanduiding ingestelde temperatuur warm sanitair water bereikt

13 = Aanduiding sanitaire werking

14 = Instelling/ temperatuur uitgang warm sanitair water

16 = Temperatuur externe sensor ( externe sonde optioneel)

17 = Verschijnt wanneer de externe Sonde of de Klokthermostaat met Afstandsbediening aangesloten is (beide optioneel)

18 = Omgevingstemperatuur (met optionele Klokthermostaat met Afstandsbediening)

19 = Aanduiding brander ingeschakeld

20 = Aanduiding antivrieswerking

21 = Aanduiding druk verwarmingsinstallatie

22 = Aanduiding Storing

23 = Instelling / temperatuur drukzijde verwarming

25 = Aanduiding werking verwarming

26 = Aanduiding ingestelde temperatuur drukzijde verwarming bereikt

27 = Aanduiding modus Zomer

Aanduiding tijdens werking

Verwarming

Het verzoek om verwarming (door de Omgevingsthermostaat of de Timerafstandsbediening) wordt aangeven met knipperen van de warme lucht boven de radiator (detail 24 en 25 - fig. 1).

De streepjes die de verwarmingsgraad aangeven (detail 26 - fig. 1) gaan branden naar-mate de temperatuur van de verwarmingssensor de ingestelde waarde dichter bena-dert.

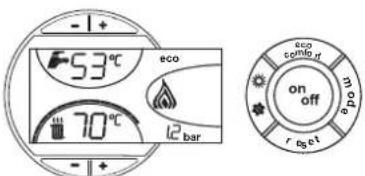

-1+ 53°C eco 70°C 12 bar on off scof m eop r o g e t

fig. 2

Het verzoek om sanitair water (naar aanleiding van gebruik van warm sanitair water) wordt aangegeven met knipperen van het warm water onder de kraan (detail 12 en 13 - fig. 1). Controleer of de functie Comfort geactiveerd is(detail 15 - fig. 1)

De streepjes die de temperatuur van het sanitaire water aangeven (detail 11 - fig. 1) gaan branden naarmate de temperatuur van de sensor van het sanitaire water de ingestelde waarde dichter benadert.

De gebruiker kan het verwarmen/op temperatuur houden van de boiler uitschakelen. Als hij uitgeschakeld wordt, zal er geen sanitair warm water worden afgegeven.

Wanneer verwarming van de boiler actief is (standaard ingesteld) wordt op het display het symbool COMFORT (detail 15 - fig. 1) geactiveerd; wanneer ze is uitgeschakeld is op het display het symbool ECO (detail 15 - fig. 1) geactiveerd

De gebruiker kan de boiler uitschakelen (modus ECO) door te drukken op de toets eco/comfort (detail 7 - fig. 1). Druk nogmaals op de toets eco/comfort (detail 7 - fig. 1) om de modus COMFORT te activeren.

2.3 In- en uitschakelen

Ketel zonder stroomvoeding

fig. 4 - Ketel zonder stroomvoeding

Wanneer de stroomvoeding en/of gastoevoer van het apparaat wordt onderbroken functioneert het antivriessysteem niet. Voor lange pauzes tijdens de winterperiode is het raadzaam, om vorstschade te voorkomen, al het water in de verwarmingsketel, het sanitaire water en het water in de installatie af te tappen; of alleen het sanitaire water af te tappen en een speciaal antivriesmiddel in de verwarmingsinstallatie te doen, in overeenstemming sez. 3.3met hetgeen vermeld staat in .

Aanzetten verwarmingsketel

- Maak de brandstofkleppen open.

- Schakel de stroom naar het apparaat in.

• De volgende 120 seconden wordt "FH" weergegeven in het bovenste deel van het display om aan te geven dat de ontluchtingscyclus van het verwarmingssysteem bezig is.
• Gedurende de eerste 5 seconden verschijnt in het onderste deel van het display ook de softwareversie van de kaart.
• Wanneer de melding FH niet meer zichtbaar is, is de verwarmingsketel gereed om automatisch te starten telkens wanneer er sanitair warm water wordt gebruikt of wanneer de omgevingsthermostaat hierom vraagt.

Uitschakelen verwarmingsketel

Druk 1 seconde op de toets on/off (detail 9 - fig. 1).

Wanneer de verwarmingsketel word uitgezet, wordt de elektronische kaart nog van stroom voorzien.

De sanitaire en verwarmingswerking is niet meer actief. Het antivriessysteem blijft actief. Druk nogmaals 1 seconde op de toets on/off (detail 9 - fig. 1) om de ketel weer aan te zetten.

-1+ 38°C eco 48°C 12bar on off reset

fig. 7

De verwarmingsketel is onmiddellijk gereed om te functioneren telkens wanneer er warm sanitair water wordt gebruikt of de omgevingsthermostaat hierom vraagt.

2.4 Instellingen

Omschakelen Zomer/Winter

Druk 1 seconde op de toets zomer/winter (detail 6 - fig. 1).

Op het display wordt het symbool Zomer (detail 27 - fig. 1) actief: de verwarmingsketel levert uitsluitend warm water. Het antivriessysteem blijft actief.

Druk weer 1 seconde op de toets zomer/winter (delail 6 - fig. 1) om de modus Zomer te deactiveren.

Regeling van verwarmingstemperatuur

Bedien de verwarmingstoetsen (detail 3 en 4 - fig. 1) om de temperatuur te variëren van minimaal 30 °C tot maximaal 80 °C.

Wij raden u in elk geval aan de verwarmingsketel niet onder de 45° te laten werken.

-1+ 38°C 800 80°C 12bar on off reset

fig. 9

Regeling van temperatuur sanitair water

-/+ Bedien de toetsen voor sanitair water (detail 1 en 2 - fig. 1) om de temperatuur te variëren van minimaal 10°C tot maximaal 65°C.

55°C 48°C 12bar on off eco com lod on focet

fig. 10

Regeling van de omgevingstemperatuur (met optionele omgevingsthermostaat)

Stel met behulp van de omgevingsthermostaat de voor de vertrekken gewenste temperatuur in. Als er geen omgevingsthermostaat aanwezig is zorgt de verwarmingsketel ervoor dat het systeem op de ingestelde setpoint-temperatuur aan de drukzijde van de installatie gehouden wordt.

Regeling van de omgevingstemperatuur (met optionele timerafstandsbediening)

Stel met behulp van de timerafstandsbediening de gewenste temperatuur voor de vertrekken in. De verwarmingsketel stelt de temperatuur van het water in de installatie af op grond van de gewenste omgevingstemperatuur. Voor wat de werking met timerafstandsbediening betreft, wordt verwezen naar de betreffende gebruikershandleiding.

Weersafhankelijke temperatuur

Wanneer de externe temperatuursonde (optioneel) wordt geïnstalleerd, wordt op het display van het bedieningspaneel (detail 5 - fig. 1) de werkelijke, door de sonde gemeten buitentemperatuur weergegeven. Het regelsysteem van de verwarmingsketel werkt met "Weersafhankelijke Temperatuur". In deze modus wordt de temperatuur van de verwarmingsinstallatie gereguleerd overeenkomstig de externe weersomstandigheden, zodat gedurende het hele jaar verhoogd comfort en energiebesparing wordt gegarandeerd. Namelijk bij toename van de buitentemperatuur wordt de uitgangstemperatuur van de installatie volgens een vastgestelde "compensatiecurve" verlaagd.

Bij regeling met Weersafhankelijke temperatuur wordt de temperatuur die ingesteld is met de verwarmingstoetsen -/+ (detail 3 en 4 - fig. 1) de maximum uitgangstemperatuur van de installatie. Aanbevolen wordt om de maximumwaarde in te stellen, zodat het systeem bij het regelen gebruik kan maken van het gehele functioneringsbereik.

De verwarmingsketel moet tijdens de installatiefase door gekwalificeerd personeel worden afgesteld. Ter verhoging van het comfort kan de gebruiker echter ook enige aanpassingen programmeren.

Compensatiecurve en verplaatsen van curven

Door eenmaal op de toets mode (detail 10 - fig. 1) te drukken wordt de huidige compensatiecurve (fig. 11) afgebeeld en kan ze gewijzigd worden met de toetsen sanitair water (detail 1 en 2 - fig. 1).

Stel de gewenste curve in van 1 - 10 op grond van het kenmerk (fig. 13).

Wanneer de curve op 0 wordt ingesteld, is de weersafhankelijke temperatuur niet geactiveerd.

08 CU oTc

fig. 11 - Kromming stooklijn

Door te drukken op de verwarmingstoetsen (detail 3 en 4 - fig. 1) wordt toegang verkregen tot parallelle verplaatsing van de curven (fig. 14), die gewijzigd kan worden met de toetsen sanitair water (detail 1 en 2 - fig. 1).

=1+ 30 -11°C 0F abc >=1+ reset Reset

fig. 12 - Parallel verplaatsen van de curven

Druk nogmaals op de toets mode (detail 10 - fig. 1) om de modus voor afstellen van parallele verplaatsing van de curven af te sluiten.

Als de omgevingstemperatuur lager blijkt dan de gewenste waarde wordt aanbevolen een hogere curve in te stellen en omgekeerd. Verhoog of verlaag de curve met één eenheid en verifieer daarna de omgevingstemperatuur.

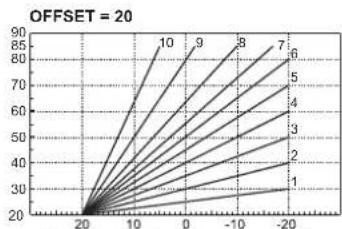

fig. 13 - Compensatiecurven

fig. 14 - Voorbeeld van parallelle verplaatsing van de compensatiecurven

Regeling vanaf de timerafstandsbediening

tabella 1ls de verwarmingsketel aangesloten op een Timerafstandsbediening (optioneel), dan worden de bovengenoemde afstellingen uitgevoerd volgens hetgeen vermeld staat in . Bovendien wordt op het display van het bedieningspaneel (detail 5 - fig. 1) de actuele, door de Timerafstandsbediening gemeten omgevingslemperatuur weergegeven.

Tabella. 1

Regeling van verwarmingstemperatuur	Deze temperatuur kan zowel in het menu van de Timerafstandsbediening afgesteld worden als op het bedieningspaneel van de verwarmingsketel.
Regeling van temperatuur sani-tair water	Deze temperatuur kan zowel in het menu van de Timerafstandsbediening afgesteld worden als op het bedieningspaneel van de verwarmingsketel.
Omschakelen Zomer/Winter	De functie Zomer heeft voorrang op de eventuele vraag om verwarming van de Timerafstandsbediening.
Keuze Eco/Comfort	Bij uitschakeling van de functie Sanitair in het menu van de Timerafstandsbedie-ning gaat de verwarmingsketel over naar de modus Economy. In dit geval is toets 7- fig. 1 op het bedieningspaneel van de verwarmingsketel uitgeschakeld.
	Bij inschakeling van de functie Sanitair in het menu Timerafstandsbediening gaat de verwarmingsketel over naar de modus Comfort. In dit geval kan met toets 7- fig. 1 op het bedieningspaneel van de verwarmingsketel een van beide functies gekozen worden.
Weersafhankelijke temperatuur	Zowel de Timerafstandsbediening als de elektronische kaart van de ketel behe-ren beide de regeling met Weersafhankelijke Temperatuur: van deze twee is de Weersafhankelijke Temperatuur van de kaart van de verwarmingsketel prioritair.

Regeling hydraulische druk installatie

De vuldruk bij een koude installatie, weergegeven op het display, moet ongeveer 1,0 bar bedragen. Wanneer de druk in de installatie onder de minimumwaarden daalt, activeert de kaart van de verwarmingsketel storing F37 (fig. 15).

F37

fig. 15 - Storing druk installatie onvoldoende

Wanneer de druk in de installatie weer hersteld is, activeert de verwarmingsketel een ontluchtingscyclus van 120 seconden, helgeen op het display met FH wordt weergegeven.

3. INSTALLATIE

3.1 Algemene regels

DE INSTALLATIE VAN DE VERWARMINGSKETEL MAG UITSLUITEND DOOR GESPECIALISEERD EN SPECIFIEK OPGELEID PERSONEEL WORDEN UITGEVOERD, MET INACHTNEMING VAN ALLE INSTRUCTIES VAN DEZE TECHNISCHE HANDLEIDING, VAN DE BEPALINGEN VAN DE GELDENDE WETGEVING, VAN DE VOORSCHRIFTEN VAN DE PLAATSELIJK EN LANDELIJK VAN KRACHT ZIJNDE NORMEN, EN VOLGENS DE REGELS VAN GOEDE TECHNIEK.

3.2 Installatieplaats

De verwarmingsketel moet in een aparte ruimte geplaatst worden, met ventilatieopeningen naar buiten, in overeenstemming met de geldende voorschriften. Als er zich in dezelfde ruimte meerdere branders of afzuiginstallaties bevinden die tegelijkertijd kunnen functioneren, moeten de ventilatieopeningen afmetingen hebben die geschikt zijn voor gelijktijdige werking van alle apparatuur. Er mogen zich geen brandbare voorwerpen of materialen in de ruimte bevinden of bijlende gassen, stoffen of vluchtige deeltjes die, aangezogen door de branderventilator, verstopping van de interne branderleidingen of van de verbrandingskop kunnen veroorzaken. Het vertrek moet droog zijn en mag niet blootstaan aan regen, sneeuw of vorst.

Als het apparaat wordt omsloten door meubels of als er meubels naast worden gemonteerd, moet er ruimte worden vrijgehouden voor demontage van de behuizing en om de normale onderhoudswerkzaamheden te kunnen uitvoeren

3.3 Hydraulische aansluitingen

Aanwijzingen

Het thermisch vermogen van het apparaat moet vooraf worden vastgesteld door berekening van de warmtebehoefte van het gebouw volgens de geldende voorschriften. De installatie moet uitgerust zijn met alle componenten, zodat ze correct en regelmatig kan werken Het is raadzaam om tussen verwarmingsketel en verwarmingsinstallatie afsluitkleppen te plaatsen waarmee de verwarmingsketel zo nodig van de installatie geïsoleerd kan worden

De afvoer van de veiligheidsklep moet worden verbonden met een trechter of een verzamelleiding, om te voorkomen dat er water over de vloer loopt als er overdruk in het verwarmingscircuit is. Indien dit niet gebeurt en de afvoerklep ingrijpt waardoor de ruimte onder water loopt, kan de fabrikant van de verwarmingsketel niet aansprakelijk worden gesteld.

Gebruik de leidingen van de hydraulische installaties niet voor aarding van elektrische apparaten

Reinig, voordat u de installatie verricht, alle leidingen van het systeem zorgvuldig om eventuele restmaterialen of vuil te verwijderen, die de goede werking van het apparaat nadelig kunnen beïnvloeden.

Verricht de aansluitingen op de overeenkomstige aansluitpunten, zoals in de afbeelding van cap. 5 is weergegeven en volgens de op het apparaat aangebrachte symbolen

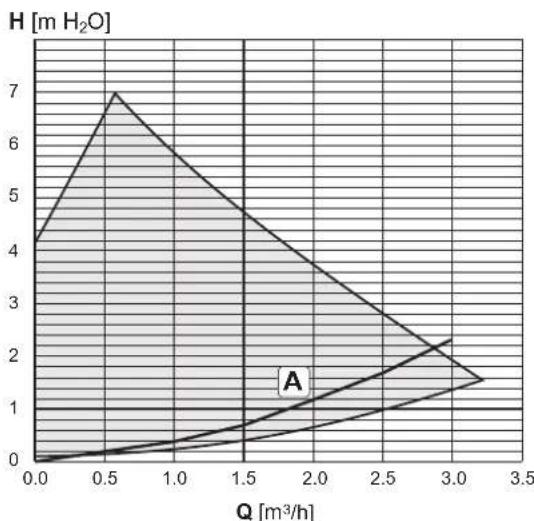

Hoog efficiënte circulatiepomp

Instelling circulatiepomp met verwarmingsketel aangesloten op een externe boiler Voor een goede werking van de verwarmingsketel ATLAS D ECO UNIT met verwarmingsketel aangesloten op een externe boiler, moet de snelheidskeuzeknop (zie fig. 16) op stand III gezet worden.

Instelling circulatiepomp zonder aansluiting op een externe boiler

De fabrieksinstelling is geschikt voor alle installaties; het is echter mogelijk om een andere werkingsstrategie in te stellen, op basis van de eigenschappen van de installatie.

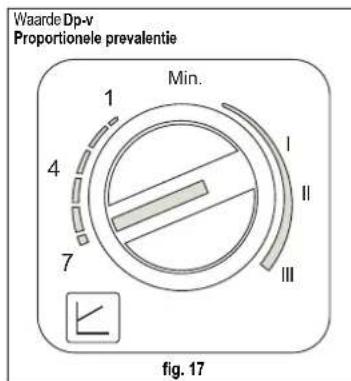

Waarde Dp-v Proportionele prevalentie Min. 1 4 7 I II III fig. 17

Waarde Vaste snelheid Min. 1 4 7 I II III fig. 18

- Waarde Dp-v Proportionele prevalentie (fig. 17)

De Prevalentie van de circulatiepomp zal automatisch beperkt worden bij de afname van het door de installatie gevraagde debiet. Deze waarde blijkt optimaal voor installaties met radiatoren (2 buizen of een enkele buis) en/of thermostaatkleppen.

De sterke punten zijn de beperking van elektriciteitsverbruik bij de afname van de vraag van de installatie en de vermindering van het lawaai op radiatoren en/of thermostaatkleppen. Het werkingsbereik loopt van minimum (1) tot maximum (7).

- Waarde Vaste snelheid (fig. 18)

De circulatiepomp moduleert het eigen vermogen niet. Het werkingsprincipe is dat van de traditionele circulatiepompen met 3 snelheden (met een beperking van het elektriciteitsverbruik ten opzichte daarvan). Het werkingsbereik loopt van snelheid 1 (I) tot snelheid 3 (III).

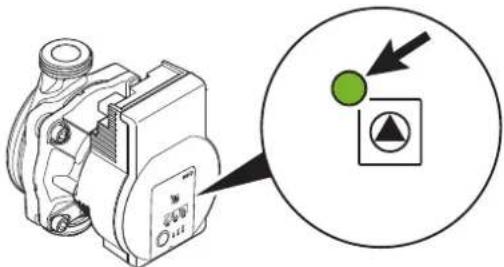

Hoogefficiënte circulatiepomp (mod. PARA)

Bedieningstoetsen en signaleringsleds

Bij normale werking brandt de led met groen licht Led brandt/knippert in het geval van een storing Indicatie van de geselecteerde regelmodus: Proportionele opvoerhoogte dw Constante opvoerhoogte pc Vaste snelheid Indicatie van de geselecteerde karakteristiekcurve (1 2 3 =) binnen de regelmodus Gecombineerde ledindicaties tijdens de ontluchtingsfunctie van de circu- lationen, headmation bested en lektvureansdalen

Gecombineerde ledindicaties tijdens de ontluchtingsfunctie van de circu- latiepomp, handmatige herstart en toetsvergrendeling

Door op de toets te drukken kunnen de verschillende regelcombinaties worden ingesteld • Door 3 seconden indrukken wordt de ontluchtingsfunctie van de circulatiepomp geactiveerd • Door 5 seconden indrukken vindt een handmatige herstart plaats • Door 8 seconden indrukken wordt de toets vergrendeld/ontgren-deld

Voor een goede uitkomst van de berekening "Warmtemeting" (zie deel 11 WARMTEME-TING (BOEKHOUDING), moe - te circulatiepomp zijn ingesteld op de modus "Constant toerental" en op de stand . Om die regeling in te stellen, druk meerdere keren op de knop "A" toldat de leds gaan branden die worden aangegeven op onderstaande afbeelding.

Er kan echter een andere werkingsstrategie worden ingesteld, op basis van de eigenschappen van de installatie.

- Instelling A-v Proportionele opvoerhoogte

De opvoerhoogte van de circulatiepomp zal automatisch verminderd worden naargelang er minder debiet wordt gevraagd door de installatie.

De sterke punten zijn de beperking van elektriciteitsverbruik bij afname van de vraag van de installatie en vermindering van het lawaai. Het werkingsbereik loopt van minimum tot maximum.

- Instelling △c Constante opvoerhoogte

De opvoerhoogte van de circulatiepomp blijft constant, ook als het door de installatie gevraagde debiet varieert.

- Instelling Vaste snelheid

De circulatiepomp moduleert het eigen vermogen niet. Het werkingsprincipe is dat van de traditionele circulatiepompen met 3 snelheden (met een beperking van het elektriciteitsverbruik ten opzichte daarvan). Het werkingsbereik loopt van snelheid 1 () tot snelheid 3 ()

Kenmerken van het water van de installatie

Bij een waterhardheidsgraad van meer dan 25° Fr (1°F = 10ppm CaCO3), is het noodzakelijk dat het water op passende wijze behandeld wordt om afzettingen in de verwarmingsketel te voorkomen. Na behandeling mag de hardheidsgraad niet minder dan 15°F bedragen (DPR 236/88 betreffende gebruik van water bestemd voor consumptie). Behandeling van het water is onontbeerlijk bij uitgebreide installaties of bij frequente invoer van suppletiewater in de installatie.

Indien er een waterontharder bij de inlaat van het koude water van de verwarmingsketel wordt geïnstalleerd, dient u erop te letten dat de hardheidsgraad niet te laag wordt daar de magnesiumanode van de boiler daardoor sneller achteruit kan gaan.

Antivriessysteem, antivriesmiddel, additieven en remmende stoffen

De verwarmingsketel is uitgerust met een antivriessysteem, dat de ketel inschakelt in verwarmingsmodus wanneer de temperatuur van het toevoerwater onder de 6 °C daalt. Het systeem functioneert niet wanneer het apparaat niet van stroom en/of gas wordt voorzien. Het gebruik van antivriesmiddelen, additieven en remmende stoffen is, indien noodzakelijk, uitsluitend toegestaan indien de fabrikant van dergelijke vloeistof of additieven garant staat voor het feit dat zijn producten voor het betreffende doel geschikt zijn en geen schade veroorzaken aan de warmtewisselaar of aan overige componenten en/of materialen van verwarmingsketel en installatie. Het is verboden antivriesmiddelen, additieven en remmende stoffen te gebruiken die bestemd zijn voor algemene doeleinden en niet specifiek bedoeld voor verwarmingsinstallaties en ongeschikt voor het materiaal waaruit verwarmingsketel en installatie samengesteld zijn.

Aansluiten van een boiler voor sanitair warm water

De elektronische kaart van het apparaat biedt de mogelijkheid voor het beheren van een externe boiler voor de productie van sanitair warm water. Maak de hydraulische aansluitingen volgens het schema fig. 21. Maak: de elektrische aansluitingen volgens het schakelschema op cap. 5.4. Het is noodzakelijk om een temperatuurvoeler te monteren-FERROLI.

Volg onderstaande toegangsprocedure.

"Servicemenu"

U krijgt toegang tot het Servicemenu op de kaart door gedurende 10 seconden de toets Reset in te drukken.

Door te drukken op de toetsen Verwarming kunt u "tS", "In", "Hi" of "rE" kiezen. "tS" staat voor Menu Transparanle Parameters, "In" staat voor Informatiemenu, "Hi" staat voor Historymenu, "rE" staat voor Reset van het Historymenu. Selecteer de "tS" en druk op de toets Reset.

De kaart is uitgerust met 20 transparante parameters die ook met de Afstandsbediening (Servicemenu) kunnen gewijzigd worden.

Door de toetsen Verwarming in te drukken, kan u door de lijst met parameters bladeren, respectievelijk in stijgende of dalende volgorde. Om de waarde van een parameter te wijzigen, volstaat het de toetsen Sanitair in te drukken: de wijziging zal automatisch worden opgeslagen.

Wijzig parameter P02 van het "Menu Transparante Parameters" in 6.

Om terug te keren naar het Servicemenu volstaat het op de toets Reset te drukken. U kan het Servicemenu van de kaart verlaten door gedurende 10 seconden de toets Reset in te drukken.

fig. 21 - Aansluitschema voor een externe boiler

Legenda

8 Uitgang warm sanitair water
9 Ingang sanitair koud water
10 Toevoer installatie
11 Retour installatie
95 Driewegsklep - 2 draden met retourveer (niet meegeleverd)

3.4 Aansluiting van de brander

De brander is uitgerust met slangen en een filter voor aansluiting op de olietoevoerleiding. fig. 22Laat de slangen uit de achterwand steken en installeer het filter zoals vermeld in .

Het olietoevoercircuit moet tot stand gebracht worden volgens een van onderstaande schema's, waarbij de in de tabel weergegeven lengte van de leidingen (LMAX) niet overschreden mag worden.

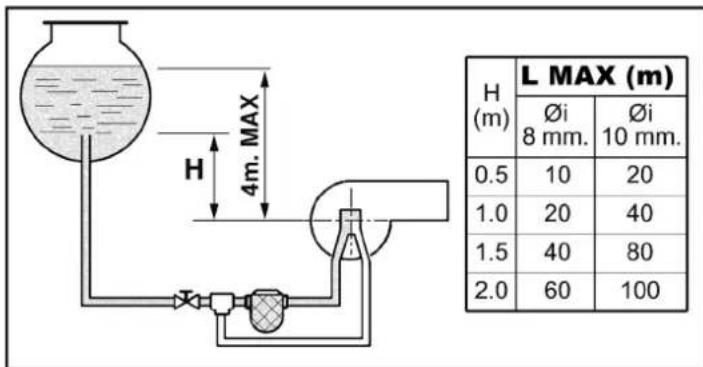

H 4m. MAX H L MAX (m) H (m) Øi 8 mm. Øi 10 mm. 0.5 10 20 1.0 20 40 1.5 40 80 2.0 60 100

fig. 23 - Zwaartekrachtvoeding

H L MAX (m) H (m) Øi 8 mm. Øi 10 mm. 0.0 25 60 0.5 21 50 1.0 18 44 1.5 15 38 2.0 12 32 2.5 10 26 3.0 8 20 3.5 6 16

fig. 24 - Voeding door aanzuiging

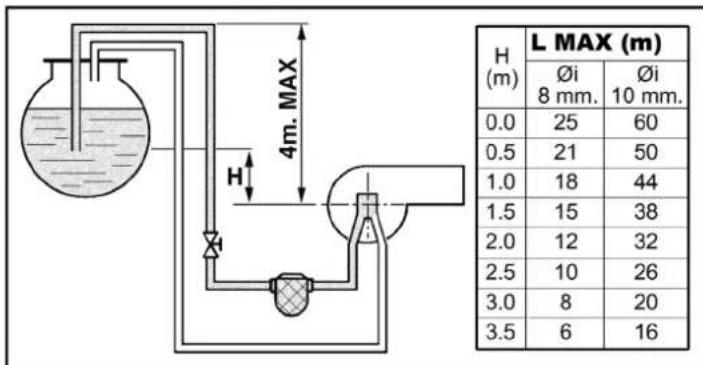

4m. MAX H H (m) L MAX (m) Øi 8 mm. Øi 10 mm. 0.0 25 60 0.5 21 50 1.0 18 44 1.5 15 38 2.0 12 32 2.5 10 26 3.0 8 20 3.5 6 16

fig. 25 - Sifonvoeding

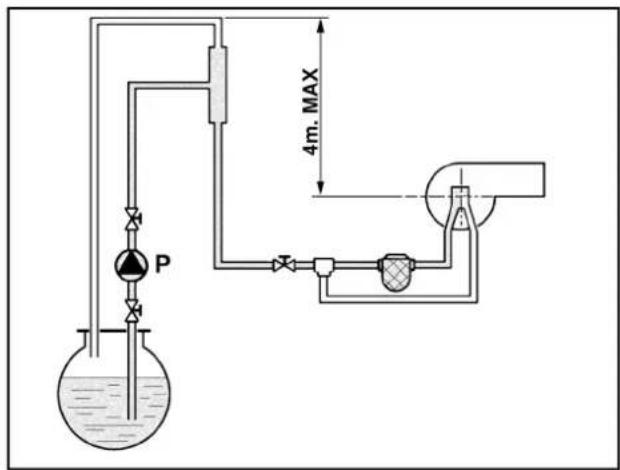

fig. 26 - Ringvoeding

3.5 Elektrische aansluitingen

Aansluiting op het elektriciteitsnet

De elektrische veiligheid van het apparaat wordt alleen bereikt wanneer het correct geaard is, overeenkomstig de geldende veiligheidsnormen. Laat door een vakman controleren of de aarding efficiënt en afdoende is. De fabrikant is niet aansprakelijk voor eventuele schade die ontstaat doordat de installatie niet geaard is. Laat bovendien controleren of de elektrische installatie geschikt is voor het maximumvermogen dat door het apparaat wordt opgenomen (dit staat vermeld op de typeplaat van de verwarmingsketel).

De verwarmingsketel is voorbedraad en voorzien van een kabel van het type "Y" zonder stekker, voor aansluiting op het elektriciteitsnet. De aansluitingen op het net moeten worden gerealiseerd met een vaste aansluiting, door middel van een tweepolige schakelaar met een opening tussen de contacten van minstens 3 mm; er moeten zekeringen van max. 3A tussen verwarmingsketel en lijn worden geplaatst. Het is belangrijk dat de polariteiten (LIJN: bruine draad / NEUTRAAL: blauwe draad / AARDE: geel-groene draad) in acht worden genomen bij het aansluiten van de elektriciteitsleiding. Zorg er bij het installeren of vervangen van de voedingskabel voor dat de aardgeleider 2 cm langer is dan de andere.

De voedingskabel van het apparaat mag niet door de gebruiker worden vervangen. Als de kabel beschadigd is, moet het apparaat worden uitgeschakeld en dient u zich voor vervanging van de kabel uitsluitend tot gekwalificeerde vakmensen te wenden. Als de elektrische voedingskabel vervangen wordt, mag uitsluitend een kabel "HAR H05 VV-F 3x0,75 mm2 worden gebruikt met een buitendiameter van maximaal 8 mm.

Omgevingsthermostaat (optie)

LET OP: DE OMGEVINGSTHERMOSTAAT MOET SCHONE CONTACTEN HEBBEN. DOOR 230 V. AAN TE SLUITEN OP DE KLEMMEN VAN DE OMGEVINGSTHERMOSTAAT WORDT DE ELEKTRONISCHE KAART ONHERSTELBAAR BESCHADIGD.

Bij het aansluiten van timerafstandsbedieningen of timers, mag de voeding voor deze voorzieningen niet van hun schakelcontacten worden genomen. De voeding ervan moet rechtstreeks door het net of door batterijen worden geleverd, afhankelijk van het type voorziening.

Toegang tot het elektrische klemsmenbord

Draai de twee schroeven "A" op het paneel los en verwijder het deurtje

A A'

fig. 27 - Toegang tot het elektrische klemmenbord

3.6 Aansluiting op het rookkanaal

Het apparaat moet aangesloten worden op een rookkanaal dat ontworpen en gebouwd is in overeenstemming van de geldende normen. De leiding van de ketel naar het rookkanaal moet gemaakt zijn van materiaal, dat bestand is tegen hoge temperaturen en corrosie. Het wordt aanbevolen om te zorgen voor optimale afdichting op de verbindingspunten en de volledige leiding tussen ketel en schoorsteen op warmte te isoleren, ter voorkoming van condensvorming.

4. SERVICE EN ONDERHOUD

Alle hieronder beschreven werkzaamheden die afstellingen, wijzigingen, inbedrijfstelling en onderhoud betreffen mogen uitsluitend worden uitgevoerd door gekwalificeerd en hiervoor opgeleid personeel (dat voldoet aan de technisch-professionele vereisten op grond van de geldende voorschriften), zoals het personeel van de plaatselijke technische klantenservice.

FERROLI is geenszins aansprakelijk voor schade aan zaken en/of persoonlijk letsel, veroorzaakt door ingrepen op het apparaat, uitgevoerd door onbevoegde en ondeskundige personen.

4.1 Instellingen

TEST modus inschakelen

Druk gelijktijdig op de toetsen verwarming (details 3 en 4 - fig. 1) gedurende 5 seconden om de TEST modus in te schakelen. De verwarmingsketel wordt onafhankelijk van het verzoek van de installatie of om sanitair water ingeschakeld.

Op het display, gaan de symbolen verwarming (detail 24 - fig. 1) en sanitair water (detail 12 - fig. 1) knipperen.

-1+ 50 eco 80 12 bar on off reset

fig. 28 - Functie TEST

Herhaal de procedure om de TEST-modus te deactiveren.

De TEST-modus wordt in ieder geval automatisch na 15 minuten uitgeschakeld.

Afstellen brander

De brander wordt in de fabriek afgesteld zoals vermeld in tabella 2. De brander kan op een ander vermogen ingesteld worden door in te grijpen op de pompdruk, de sproeier en door afstelling van de kop en de luchttoevoer, zoals in de volgende paragrafen beschreven is. Het gewijzigde vermogen dient echter binnen het nominale bedrijfsveld van de ketel te liggen. Controleer na de afstelling, met een toestel voor verbrandingsanalyse, of het gehalte aan CO _2 % in de rookgassen tussen 11% en 12% ligt.

Tabel debiet oliesproeiers

In tabella 2 staat het oliedebiet vermeld (in kg/h) bij variaties van pomp- en sproeierdruk.

NB - Onderstaande waarden dienen uitsluitend als leidraad, want er moet rekening worden gehouden met het feit dat het debiet van de sproeiers ± 5% kan variëren. Bovendien neemt bij branders met voorverwarmer het brandstofdebiet af met ongeveer 10%.

Tabella. 2

	Pompdruk (bar)
SPROEIER G.P.H.	9		1	0	1	1
0,40	1,40 1,47	1,54 1,81 1,68	1,75
	16,60 17,43	18,26 19,09	19,92 20,75
0,50	1,65 1,73	1,81 1,89 1,97	2,05
	19,57 20,51	21,50 22,42	23,36 24,31
0,60	2,01 2,23	2,32 2,42 2,52	2,64
	23,83 26,44	27,51 28,70	29,88 31,31
0,65	2,25 2,40	2,63 2,74 2,80	2,91
	26,68 28,46	31,19 32,49	33,21 34,51
0,75	2,65 2,80	2,95 3,07 3,20	3,33
	31,43 33,21	34,99 36,41	37,95 39,49
0,85	3,10 3,27	3,45 3,60 3,75	3,90
	36,76 38,78	40,92 42,69	44,47 46,25
1,00	3,50 3,67	3,85 4,02 4,20
	41,51 43,52	45,66 47,67	48,72 51,95
1,25	4,40 4,61	4,82 5,03 5,25	5,46
	52,18 54,67	57,16 59,65	62,26 64,75
1,50	5,30 5,55	5,80 6,05 6,30	6,55
	62,85 65,82	68,78 71,75	74,72 77,68
1,75	6,18 6,46	6,75 7,06 7,38	7,96
	73,29 76,61	80,05 83,73	87,53 91,20
Debiet bij uitgang van de sproeier in kg/h

Regeling pompdruk

De pomp is in de fabriek reeds afgesteld op 12 bar. Gebruik voor de controle van de druk een manometer in oliebad. De druk kan worden ingesteld tussen 11 en 14 bar.

1. Inlaat ∅1/4"
2. Retour ∅1/4"
3. Toevoer diesel olie ∅1/8"
4. Regeling van de druk
5. Aansluiting manometer ∅1/8"
6. Aansluiting vacuümmeter ∅1/8"

Regeling verbrandingskop

De kop wordt afgesteld met de schroef 1 volgens de aanwijzingen in de index 2.

1 2 3 4 1 2

fig. 31

Regeling luchtschuif

Nadat de schroef 3 is losgedraaid met de schroef 1, wordt de verbrandingslucht afgesteld volgens de aanwijzingen in de index 2. Blokkeer de schroef 3 na de afstelling.

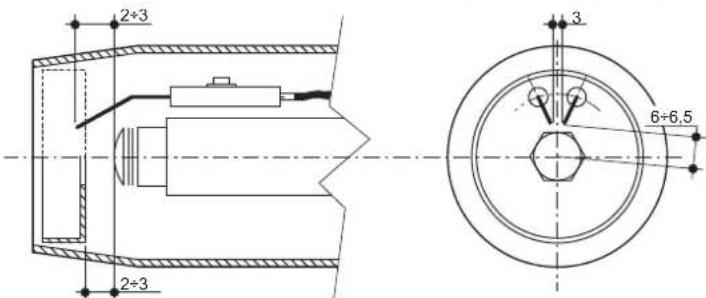

Plaats elektroden - deflector

Nadat de sproeier gemonteerd is, moet worden gecontroleerd of de elektroden en de deflector correct geplaatst zijn volgens de hieronder aangegeven maten. Het is wenselijk de maten telkens opnieuw te controleren nadat er een ingreep op de kop gepleegd is.

2÷3 2÷3 3 6+6.5

fig. 33- Plaats elektroden - deflector

4.2 Inwerkingstelling

Controles die uitgevoerd moeten worden bij de eerste ontsteking en naar aanleiding van alle onderhoudswerkzaamheden die afsluiting van de installaties met zich meebrengen, of na een ingreep op de veiligheidsinrichtingen of delen van de verwarmingsketel:

Alvorens de verwarmingsketel te ontsteken

• Zet eventuele afsluitkleppen tussen verwarmingsketel en installaties open.
• Controleer of het brandstofsysteem lekdicht is
• Controleer of het expansievat goed voorbelast is
• Vul de hydraulische installatie en zorg ervoor dat de verwarmingsketel en de installatie volledig ontlucht zijn door de ontluchtingsklep op de verwarmingsketel en de evenluele ontluchtingskleppen op de installatie te openen.
• Controleer of er geen waterlekken in de installatie, de circuits van het sanitaire water, de verbindingen of de verwarmingsketel zitten.
• Controleer of de elektrische installatie goed is aangesloten en de aarding naar behoren is uitgevoerd.
• Controleer of er zich in de buurt van de verwarmingsketel geen ontvlambare vloeistoffen of materialen bevinden.
• Monteer de manometer en de vacuümmeter op de branderpomp (deze moeten worden verwijderd na de inwerkingstelling)
• open de afsluiters langs de olieleiding

Aanzetten

fig. 34 - Aanzetten

A

Bij het sluiten van de thermostaatlijn begint de brandermotor samen met de pomp te draaien: alle aangezogen olie wordt naar de retourleiding gestuurd. Tevens werken de branderventilator en de ontstekingstransformator, d.w.z. dat de volgende fasen plaatsvinden:

• voor-ventilatie van de vuurhaard.
- voorspoelen van een deel van het oliecircuit.
- voor-ontsteking, met ontlading tussen de elektrodenpunten.

B

Na afloop van het voorspoelen opent de apparatuur de elektromagnetische klep: de olie bereikt de sproeier, vanwaar hij zeer fijn verstoven naar buiten komt.

Het contact met de ontlading tussen de elektroden zorgt ervoor dat er een vlam ontstaat. Tegelijkertijd vangt de veiligheidstijd aan.

Cyclus van het apparaat

R A B C D SB W M t3n Z t1 t3 TSA BV FR

fig. 35 - Cyclus van het apparaat

R-SB-W Thermostaten/Drukschakelaars

M Brandermotor

Z Ontstekingstransformator

BV Magneetklep

FR Fotoweerstand

A' Aanyang inschakelen met voorverwarmer

A Aanvang inschakelen zonder voorverwarmer

B Vlam aanwezig

C Normale werking

H Stop voor afstellen (TA-TC)

t1 Tijd voor-ventilatie

TSA Veiligheidstijd

t3 Tijd voorontsteking

t3n Tijd na-ontsteking

tw Voorverwarmingstijd

Signalen bij uitgang apparaat Vereiste signalen bij ingang

Controles tijdens de werking

• Schakel het apparaat in zoals beschreven in sez. 2.3.
• Controleer de lekdichtheid van het brandstofcircuit en van de waterinstallaties.
• Controleer de doeltreffendheid van de afvoerleiding en de rookgas-luchtpijpen tijdens de werking van de verwarmingsketel.
• Controleer of de watercirculatie tussen de verwarmingsketel en de installaties correct verloopt.
• Controleer of de ontsteking van de verwarmingsketel correct werkt door hem verschillende malen te ontsteken en weer uit te zetten door middel van de omgevingsthermostaat of de afstandsbediening.
• Controleer of de deuren van brander en brandstofkamer hermetisch sluiten.
• Controleer of de brander naar behoren werkt.
  • Voer brandstofanalyse uit (met de verwarmingsketel in stabiele toestand) en controleer of het gehalte aan CO₂ in de rookgassen tussen 11% en 12% ligt.
• Controleer de correcte programmering van de parameters en programmeer het apparaat naar gelang de persoonlijke behoeften (compensatiecurve, vermogen, temperatuur e.d.).

4.3 Onderhoud

Periodiek onderhoud

Met het oog op langdurige goede werking van het apparaat moet het jaarlijks door gekwalificeerd personeel op de volgende punten gecontroleerd worden:

• De besturings- en veiligheidsinrichtingen moeten correct functioneren
• Het circuit voor rookafvoer moet optimaal functioneren.
• Controleer of de brandstoftoevoer- en -afvoerleidingen niet verstopt of beschadigd zijn.

- Reinig het filter van de brandstofaanzuigleiding.

• Bepaal het juiste brandstofverbruik

- Reinig de verbrandingskop bij de brandstofuitgang, op de wervelschijf.

- Laat de brander gedurende ongeveer 10 minuten op volle kracht werken en analyseer daarna het verbrandingsproces als volgt:

• De juiste afstelling van alle elementen, die in deze handleiding vermeld staan
• Temperatuur van de rook in de afvoerleiding
• Percentage CO2

- De lucht-rookgaspijpen en het eindstuk moeten vrij zijn van obstakels en geen lekken hebben

- Brander en warmtewisselaar moeten schoon zijn, zonder afzettingen. Maak geen gebruik van chemische producten of staalborstels om ze te reinigen.

- De gas- en waterinstallaties moeten lekdicht zijn.

- De waterdruk van de installatie moet in de ruststand circa 1 bar zijn; indien dit niet het geval is, de installatie naar deze waarde terugbrengen.

- De circulatiepomp mag niet geblokkeerd zijn.

- Het expansievat moet gevuld zijn.

- Controleer de magnesiumanode en vervang ze, indien nodig.

Ommanteling, paneel en sierelementen van de verwarmingsketel kunnen zonodig schoongemaakt worden met een zachte doek, eventueel bevochtigd met water met zeepoplossing. Vermijd het gebruik van elke soort schuurmiddel of oplosmiddel.

Reiniging van de verwarmingsketel

1. Schakel de stroom naar de verwarmingsketel uit.

2. Verwijder het bovenste en onderste paneel aan de voorkant.

3. Draai de knoppen op de deur los om de deur te openen.

4. Maak de binnenkant van de verwarmingsketel en het volledige traject van de afgevoerde rook schoon met een borstel of met druklucht.

5. Bevestig de betreffende knop om de deur weer te sluiten.

Voor het reinigen van de brander raadpleegt u de aanwijzingen van de Fabrikant.

Toegang tot de elektrode en sproeier

- Koppel de kabels van de elektroden van de transformator los en verwijder de fotoweerstand 1, de koppeling 2 die de dieselleiding met lijn 3 van de sproeier verbindt. Draai de schroeven 4 los en neem de unit sproeier-deflector-elektroden weg.

- Draai de schroef 5 los om de deflector te verwijderen en de schroef 6 om de elektroden te verwijderen. Een goede reiniging van de sproeier wordt verkregen door het filter te demonteren en de sneden en het verstuivingsgat met benzine schoon te maken en met diesel te spoelen. Let er bij het hermonteren op om de elektrodendeflector correct te plaatsen.

4.4 Oplossen van storingen

Diagnostiek

De verwarmingsketel is voorzien van een geavanceerd zelfdiagnosesysteem. Bij een storing in de verwarmingsketel knippert het display samen met het storingssymbool (detail 22 - fig. 1) en geeft de storingscode weer.

Er bestaan storingen die permanente blokkering veroorzaken (aangeduid met de letter "A"): om de werking te resetten op de toets RESET drukken (det. 8 - fig. 1) gedurende 1 seconde drukken of de optionele klokthermostaat (optioneel) met afstandsbediening RESETTEN; indien de ketel niet start de storing oplossen die aangeduid wordt met de bedrijfslampjes.

Andere storingen zorgen voor tijdelijke blokkering (aangeduid met de letter "F") die automatisch worden opgeheven zodra de waarde weer binnen het normale werkingsbereik van de verwarmingsketel komt.

LET OP

Vanaf softwareversie 23 is er een verder hulpmiddel geïntroduceerd om de afstelling van de brander te vergemakkelijken: het knipperen van de vlam op het display om aan te geven dat de brander ontstoken is maar het vlamsignaal niet optimaal is.

In tabella 3 staan de betekenissen van de op het display weergegeven symbolen, voor de verschillende softwareversies.

Tabella. 3- Indicaties vlamsymbool

	Indicatie op het display en betekenis
Softwareversie Vlam uit Vlam brandt vast Vlam knippert
≤ 22	Brander uit Brander aan		-
≥ 23	Brander uit	Brander aan en vlamsignaal sta-biel	Brander aan met NIET-optimaal vlamsignaal

Tabella. 4 - Overzicht storingen

Code storing	Storing Mogelijke oorzaak Oplossing
A01	Blokkering van de brander	Pomp geblokkeerd Vervangen
		Elektromotor defect Vervangen
		Olieklep defect	Vervangen
		Er zit geen brandstof in de tank of er zit water op de bodem	Brandstof bijvullen of water afzui-gen
		Toevoerkleppen olieleiding gesloten Openmaken
		Filters vuil (leiding- pomp-sproeier)	Schoonmaken
		Pomp zuigt niet aan	Inschakelen en oorzaak van uit-schakeien opsporen
		Ontstekingselektroden slecht geregeld of vuil	Afstellen of schoonmaken
		Sproeier verstopt, vuil of vervormd	Vervangen
		Regelingen kop en schuif niet geschikt	Afstellen
		Elektroden defect of naar massa	Vervangen
		Ontstekingstransformator defect	Vervangen
		Elektrodekabels defect of naar massa Vervangen
		Elektrodekabels vervormd door hoge temperatuur	Vervangen en afschermen
		Elektrische aansluitingen klep of transfor-mator verkeerd	Controleren
		Motor-pompkoppeling kapot	Vervangen
		Aanzuiging pomp verbonden met retour-leiding	Aansluiting corrigeren
		Fotoweerstand defect	Vervangen
		Fotoweerstand vuil Fotoweerstand reinigen
A02	Vlamsignaal aanwezig bij uitgeschakelde brander	Kortsluiting in fotoweerstand	Fotoweerstand vervangen
		Vreemde lichtbron raakt de fotoweerstand	Lichtbron verwijderen
A03	Inwerkingtreding beveiliging tegen te hoge temperatuur	Verwarmingsensor beschadigd	Controleer positie en werking van de verwarmingssensor
		Onvoldoende watercirculatie in de instal-latie	Controleer de circulatiepomp (Zie tabella 4)
		Lucht in de installatie	Ontlucht de installatie
A04	Storing parameters kaart	Onjuiste instelling parameter kaart	Controleer en wijzig eventueel de parameter kaart
F07	Storing voorverwar-mer (het contact wordt niet binnen 120 secon-den gesloten)	Breuk in bedrading	Controleer de bedrading
F09	Storing parameters kaart	Onjuiste instelling parameter kaart	Controleer en wijzig eventueel de parameter kaart
F10	Storing sensor druk-zijde 1	Sensor beschadigd	Controleer de bedrading of vervang de sensor
		Kortsluiting in bedrading
		Breuk in bedrading
F11	Storing van sensor sanitair water	Sensor beschadigd	Controleer de bedrading of vervang de sensor
		Kortsluiting in bedrading
		Breuk in bedrading
F12	Storing parameters kaart	Onjuiste instelling parameter kaart	Controleer en wijzig eventueel de parameter kaart
F14	Storing sensor druk-zijde 2	Sensor beschadigd	Controleer de bedrading of vervang de sensor
		Kortsluiting in bedrading
		Breuk in bedrading
F16	Storing parameters kaart	Onjuiste instelling parameter kaart	Controleer en wijzig eventueel de parameter kaart
F34	Voedingsspanning lager dan 170V	Problemen met het elektriciteitsnet	Controleer het elektriciteitsnet
F35	Abnormale netfre-quentie	Problemen met het elektriciteitsnet	Controleer het elektriciteitsnet
F37	Druk van waterinstalla-tie verkeerd	Druk te laag	Vul de installatie
		Sensor beschadigd Controleer de sensor
F39	Storing sonde buiten-temperatuur	Sonde beschadigd of kortsluiting in bedrading	Controleer de bedrading of vervang de sensor
		Sonde niet aangesloten na activeren van de weersafhankelijke temperatuur	Sluit de buitensonde weer aan of deactiveer de weersafhankelijke temperatuur
F40	Druk van waterinstalla-tie verkeerd	Druk te hoog	Controleer de installatie
			Controleer de veiligheidsklep
			Controleer het expansievat
A41	Plaats sensoren	Sensor drukzijde niet aangebracht in ketelbehuizing	Controleer positie en werking van de verwarmingssensor
F42	Storing verwarmings-sensor	Sensor beschadigd Vervang de sensor
F47	Storing sensor water-druk installatie	Breuk in bedrading	Controleer de bedrading

Diagnose circulatiepomp

Sommige storingen van de circulatiepomp worden aangegeven door de led naast de snelheidskeuzeknop (fig. 38 - fig. 39).

wilo

fig. 38

Tabella. 5 - Indicaties werking circulatiepomp

	UitgeschakeldCirculatiepomp in STAND-BY
	Groen ONCirculatiepomp in werking
	Groen knipperendOntluchtingscyclus
	Afwisselend Groen/RoodCirculatiepomp geblokkeerd door externe oorzaak:- Overspanning (>270V)- Onvoldoende spanning (<160V)- Overbelasting motor
	Rood knipperendCirculatiepomp geblokkeerd door interne oorzaak:- Motor geblokkeerd- Elektronica beschadigd

Diagnostiek circulatiepomp (mod. PARA)

Sommige storingen van de circulatiepomp worden gesignaleerd door de led (fig. 39).

Leds Storing Oorzaak Oplossing
Brandt met rood licht	Blokkering Rotor geblokkeerd Activeer de handmatige her-		start of neem contact op met de klantenservice
	Contact/wikkeling Wikkeling defect
Knippert met rood licht	Onder-/overspanning	Voedingsspanning voedings-zijde te laag/hoog	Controleer de netspanning en de gebruiksomstandigheden. Vraag klantenservice aan
	Te hoge temperatuur van de module	Binnenste van de module te heet
	Kortsluiting Te hoge motorstroom
Knippert met rood/groen licht	Werking van de turbine	Het hydraulische systeem van de pompen wordt gevoed, maar de pomp heeft geen netspanning	Controleer de netspanning, het waterdebiet'-druk alsook de omgevingsomstandighe-den
	Droog bedrijf Lucht in de pomp
	Overbelasting	De motor draait moeizaam. De pomp functioneert niet vol-gens de specificaties (bv. tempe-ratuur van de module hoog). Het toerental is lager dan bij nor-male werking.

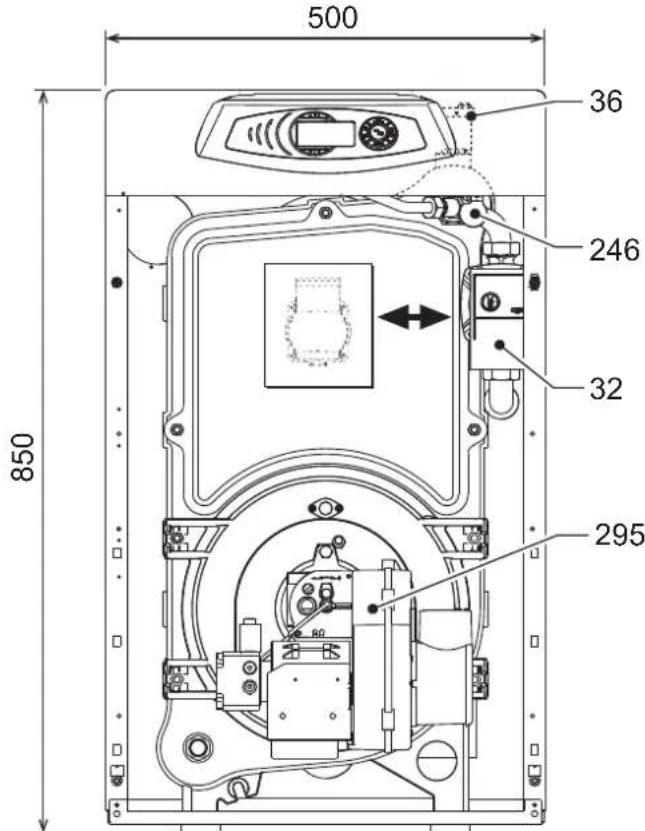

5.1 Afmetingen, aansluitingen en hoofdcomponenten

500 36 246 32 850 295

fig. 40- Afmetingen aansluitingen en hoofdcomponenten

A 56 a4 275 246 278

fig. 41

105 14 a4 10 717 493 639 11 97 50 250 250 105 fig. 42

10 Toevoer installatie
11 Retour installatie
14 Veiligheidsklep verwarming
32 Circulatiepomp verwarming
36 Automatische ontluchting
56 Expansievat
246 Drukomzetter
275 Afvoer
278 Dubbele sensor (Beveiliging + verwarming)
295 Brander

Tabella. 6

	A B a4
ATLAS D ECO 30 UNIT	630 590 ∅	120 ÷ 130
ATLAS D ECO 42 UNIT	730 690 ∅	120 ÷ 130

5.2 Diagrammen

Belastingsverlles/Opvoerhoogte circulatiepompen

- Prevalentie van de circulatiepomp met instelling op "vaste snelheid".

Min. 1 4 7 I II III

H [m H2O]

A Drukhoogteverlies ketel
1 - 2 - 3 Snelheid circulatiepomp
- Prevalentie van de circulatiepomp met instelling op "proportionele prevalentie".

Min. 1 4 7 I II III

fig. 44
A Drukhoogteverlies ketel

Gegeven Eenheid		ATLAS D ECO 30 UNIT ATLAS D ECO 42 UNIT
Aantal elementen aantal 3 4
Max. thermische opbrengst kW 26.6 39.4 (Q)
Min. thermische opbrengst kW 21.0 21.0 (Q)
Max. thermisch vermogen verwarming kW 25 37	(P)
Min. thermisch vermogen verwarming	kW	20 20	(P)
Pmax rendement (80-60°C)	%	93.9 95.0
Rendement 30%	%	98.2 97.4
Max. bedrijfsdruk verwarming	bar	3 3 (PMS)
Min. bedrijfsdruk verwarming	bar	0.8	0.8
Max. verwarmingstemperatuur	°C	100	100	(tmax)
Inhoud verwarmingswater	liter	19 24
Inhoud expansievat verwarming	liter	10 10
Voorbelastingsdruk expansievat verwarming	bar	1 1
Beschermingsgraad	IP	XOD XOD
Voedingsspanning	V/Hz	230/50	230/50
Opgenomen elektrisch vermogen	W	195	195
Leeggewicht	kg	157	196
Lengte verbrandingskamer	mm	350	450
Diameter verbrandingskamer	mm	300	300
Belastingsverlies rookzijde	mbar	0.11	0.35

Produktkaart ErP

MODEL: ATLAS D ECO 30 UNIT - (OJHL3YWA)

Handelsmerk: FERROLI
Ketel met rookgascondensor: NEE
Lagetemperatuur (**)-ketel: JA
B1-ketel: NEE
Combinatieverwarmingstoestel: NEE
Ruimteverwarmingstoestel met warmtekrachtkoppeling: NEE
Item	Symbool	Eenheid	Waarde
Seizoensgebonden energie-efficiëntieklasse voor ruimteverwarming (A+++ tot en met D)			B
Nominale Warmteafgifte	Pn	kW	25
Seizoensgebonden energie-efficiëntie voor ruimteverwarming	_b	%	86
Nuttige warmteafgifte
Bij nominale warmteafgifte en werking op hoge temperatuur (*)	P4	kW	25,0
Bij 30 % van de nominale warmteafgifte en werking op lage temperatuur (**)	P1	kW	7,8
Nuttig rendement
Bij nominale warmteafgifte en werking op hoge temperatuur (*)	_4	%	88,2
Bij 30 % van de nominale warmteafgifte en werking op lage temperatuur (**)	_1	%	92,2
Supplementair elektriciteitsverbruik
Bij volledige belasting	elmax	kW	0,150
Bij deellast	elmin	kW	0,069
In stand-by-stand	PSB	kW	0,003
Andere items
Stand-by-warmteverlies	Pstby	kW	0,105
Energieverbruik van ontstekingsbrander	Pign	kW	0,000
Jaarlijks energieverbruik	QHE	GJ	83
Geluidsvermogensniveau	LWA	dB	62
Emissies van stikstofoxides	NOx	mg/kWh	95

(*) Werking op hoge temperatuur betekent een retourtemperatuur van 60 °C bij de inlaat van het verwarmingstoestel en een toeovertemperatuur van 80 °C bij de uitlaat van het verwarmingstoestel. (**) Lage temperatuur betekent voor ruimteverwarmingstoestellen met ketel met rookgascondensor een retourtemperatuur van 30 °C, voor lagetemperatuur-ketels 37 °C en voor andere verwarmingstoestellen 50 °C (bij de inlaat van het verwarmingstoestel).

Produktkaart ErP

MODEL: ATLAS D ECO 42 UNIT - (0JHL4YWA)

Handelsmerk: FERROLI
Ketel met rookgascondensor: NEE
Lagetemperatuur (**)-ketel: JA
B1-ketel: NEE
Combinatieverwarmingstoestel: NEE
Ruimteverwarmingstoestel met warmtekrachtkoppeling: NEE
Item	Symbool	Eenheid	Waarde
Seizoensgebonden energie-efficiëntieklasse voor ruimteverwarming (A+++ tot en met D)			B
Nominale Warmteafgifte	Pn	kW	37
Seizoensgebonden energie-efficiëntie voor ruimteverwarming	_b	%	86
Nuttige warmteafgifte
Bij nominale warmteafgifte en werking op hoge temperatuur (*)	P4	kW	37,1
Bij 30 % van de nominale warmteafgifte en werking op lage temperatuur (**)	P1	kW	11,5
Nuttig rendement
Bij nominale warmteafgifte en werking op hoge temperatuur (*)	_4	%	88,3
Bij 30 % van de nominale warmteafgifte en werking op lage temperatuur (**)	_1	%	91,5
Supplementair elektriciteitsverbruik
Bij volledige belasting	elmax	kW	0,150
Bij deellast	elmin	kW	0,068
In stand-by-stand	PSB	kW	0,003
Andere items
Stand-by-warmteverlies	Pstby	kW	0,125
Energieverbruik van ontstekingsbrander	Pign	kW	0,000
Jaarlijks energieverbruik	QHE	GJ	123
Geluidsvermogensniveau	LWA	dB	62
Emissies van stikstofoxides	NOx	mg/kWh	92

(*) Werking op hoge temperatuur betekent een retourtemperatuur van 60 °C bij de inlaat van het verwarmingstoestel en een toeovertemperatuur van 80 °C bij de uitlaat van het verwarmingstoestel. (**) Lage temperatuur betekent voor ruimteverwarmingstoestellen met ketel met rookgascondensor een retourtemperatuur van 30 °C, voor lagetemperatuur-ketels 37 °C en voor andere verwarmingstoestellen 50 °C (bij de inlaat van het verwarmingstoestel).

5.4 Schakelschema

230V 50Hz L N + 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 32 95 42 138 72 139 TR 1 4 MB VE T T FR 278 X6 X12 X8 DBM06H 246 OUT +5V GND DSP05 X9 12 X7 X9

fig. 45 - Schakelschema
32 Circulatiepomp verwarming
42 Temperatuursonde sanitair water (optioneel)
72 Omgevingsthermostaat (optioneel)
95 Terugslagklep (optioneel)
- Gevoed (230 Vac) = Stand verwarming
- Niet gevoed = Stand sanitair water
138 Externe sonde (optie)
139 Klokthermostaat met afstandsbediening (optioneel)
246 Drukomzetter
278 Dubbele sensor (Beveiliging + verwarming)
TR Ontstekingstransformator
FR Fotoweerstand
MB Brandermotor
VE Magneetklep

PL
