Turbo Cool+ AU5020 - Climatiseur ROWENTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	Rowenta
Modèle	Turbo Cool+ AU5020F0
Dimensions (L x H x P)	272 x 678 x 336 mm
Poids net	24,4 kg
Alimentation électrique	220-240 V ~ 50 Hz
Consommation électrique (refroidissement)	1,0 kW (1 kWh/h)
Puissance frigorifique nominale	2,5 kW (2500 W)
Classe d'efficacité énergétique	A (EER 2,6)
Réfrigérant	R290 (propane), 233 g, inflammable
Niveau sonore	65 dB(A)
Plage de température de fonctionnement	16 °C à 35 °C
Surface recommandée pour l'utilisation	≥ 12 m² (hauteur de plafond > 2 m)
Modes de fonctionnement	Refroidissement, économique, déshumidification, ventilation
Vitesse du ventilateur	3 vitesses : basse, moyenne, élevée
Minuterie programmable	Oui, de 1 à 24 heures (marche/arrêt)
Télécommande	Oui, avec piles AAA (non fournies)
Filtre à air	Lavable, à nettoyer toutes les 100 heures
Kit de calfeutrage de fenêtre	Inclus (modèle AU5020F0)
Entretien du filtre	Retirer et nettoyer à l'eau ou à l'aspirateur
Vidange	Manuelle via orifice de vidange (n° 9)
Stockage	Dans une pièce aérée, surface ≥ 12 m², hors gel
Sécurité	Arrêt automatique si réservoir plein, protection contre les surchauffes
Garantie	Se référer aux conditions générales (toute utilisation incorrecte annule la garantie)

FOIRE AUX QUESTIONS - Turbo Cool+ AU5020 ROWENTA

Comment installer le climatiseur Rowenta Turbo Cool+ AU5020 ?

Placez l'appareil sur une surface plane et stable près d'une fenêtre. Fixez la buse d'évacuation sur le connecteur, déroulez le tuyau, puis placez la buse dans une fenêtre ouverte. Pour une installation semi-permanente, vous pouvez percer un trou dans le mur. Utilisez le kit de calfeutrage inclus pour optimiser l'étanchéité.

Quel type de réfrigérant utilise cet appareil ?

Le climatiseur utilise du réfrigérant R290 (propane), une charge de 233 g. Ce gaz est inflammable, donc suivez scrupuleusement les consignes de sécurité. Ne percez pas le circuit de réfrigération et ne stockez pas l'appareil près de sources de chaleur.

Pourquoi le voyant 'PLEIN' s'allume-t-il ?

Le voyant 'PLEIN' (b) indique que le réservoir interne d'eau condensée est plein. L'appareil s'arrête automatiquement. Pour vidanger, débranchez l'appareil, placez un bac sous l'orifice de vidange (n° 9), retirez le bouchon et laissez l'eau s'écouler. Replacez le bouchon avant de redémarrer.

Comment nettoyer le filtre à air ?

Arrêtez et débranchez l'appareil. Retirez le filtre à air (schéma 2). Nettoyez-le avec un aspirateur ou à l'eau tiède, puis séchez-le soigneusement avant de le remettre en place. Un nettoyage toutes les 100 heures d'utilisation est recommandé pour maintenir les performances.

Puis-je utiliser l'appareil sans le tuyau d'évacuation ?

En mode refroidissement ou économique, le tuyau d'évacuation est nécessaire pour expulser l'air chaud vers l'extérieur. Sans tuyau, l'air chaud reste dans la pièce et l'appareil ne refroidira pas efficacement. En mode déshumidification ou ventilation, vous pouvez utiliser l'appareil sans tuyau.

Que faire si l'écran affiche 'E1' ou 'E2' ?

Les codes d'erreur E1 ou E2 indiquent un dysfonctionnement du capteur de température ou de l'électronique. Arrêtez l'appareil et contactez un centre de service agréé Rowenta. N'essayez pas de réparer vous-même, car le circuit de réfrigération contient du gaz inflammable.

Comment utiliser la minuterie ?

Pour un arrêt automatique : lorsque l'appareil fonctionne, appuyez sur le bouton Minuterie (c), puis utilisez les boutons + ou - pour régler le nombre d'heures (1-24). Pour un démarrage automatique : lorsque l'appareil est en veille, appuyez sur Minuterie et réglez le délai de mise en marche.

Quelle est la consommation électrique de cet appareil ?

En mode refroidissement, la puissance absorbée nominale est d'environ 1,0 kW (soit 1 kWh par heure). La consommation varie selon le mode et la température ambiante. Il est conseillé de débrancher l'appareil lorsqu'il n'est pas utilisé pour économiser de l'énergie.

Puis-je utiliser des piles rechargeables dans la télécommande ?

Oui, vous pouvez utiliser des piles rechargeables de type AAA (LR03) de 1,2 V, mais la télécommande est conçue pour des piles de 1,5 V. L'autonomie sera réduite. Respectez la polarité et ne court-circuitez pas les bornes.

Comment stocker le climatiseur en fin de saison ?

Vidangez l'eau du réservoir via l'orifice de vidange. Faites fonctionner l'appareil en mode ventilateur pendant quelques heures pour sécher l'humidité interne. Nettoyez le filtre. Stockez l'appareil dans une pièce aérée, à l'abri du gel, d'une surface d'au moins 12 m², et retirez les piles de la télécommande.

MODE D'EMPLOI Turbo Cool+ AU5020 ROWENTA

FR Instructions d'utilisation - Climatiseur local

Lisez attentivement le mode d'emploi et les instructions de sécurité avant d'utiliser l'appareil et conservez le mode d'emploi pour référer.

Pour toute sécurité, cet appareil est conforme à toutes les normes et réglementations en vigueur (directives basse tension, compatibilité électromagnétique, environnementales, etc.).

	AVERTISSEMENT (risque d'incendie)	Cette unité utilise un réfrigérant inflammable. Si le réfrigérant fuit et entre en contact avec des flammes ou des pieces chauffantes, cela creée des gaz nocifs et entraîne un risque d'incendie.
	Lisez attentivement le MODE D'EMPLOI avant toute utilisation
	Le personnel de maintenance doit dire attentionivement le MODE D'EMPLOI et le MANUEL D'INSTALLATION avant toute utilisation
	Pour plus d'informations, consultez le MODE D'EMPLOI, le MANUEL D'INSTALLATION, etc.

Modèle Symbol AU5010F0 AU5020F0 Unit
Refrigerant R290 R290
Quantité totale de réfrigérant 193 233 g
Potentiel de réchauffement planétaire PRP 3	3	kg CO2 eq
Classe Climatique		16 - 35	16 - 35	°C
Puisance frigorifique nominale	Pratedfrigorifique	2,3	2,5	W
Coefficient d'efficacité énergétique nominal	EERd	2,6	2,6
Classe d'efficacité énergétique		A	A
Puisance frigorifique absorbée nominale	PEER	0,9	1,0	kW
Tension /Fréquence		220-240V / 50Hz	220-240V / 50Hz	V/Hz
Consommation d'électricité en «arrêt parthermostat»	PTO	1,0	1,0	W
Consommation d'électricité en mode «veille»	PSB	0,5	0,5	W
Consommation d'électricité	QSD	0,9	1,0	kWh/h
Niveau de puissance acoustique	LWA	65	65	dB(A)
Dimensions	I x H x P	272 x 678 x 336	272 x 678 x 336	mm
Poids		21,9	24,4	kg

GROUPE SEB - ZI Montplaisir - Rue du Champ de Courses - 38780 Pont-Évêque France www.rowenta.com

Avertissement:

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger.
• Avant l'utilisation, vérifiez toujours que l'appareil, la prise et le câble d'alimentation sont en bon état.
• L'appareil doit être utilisé dans des conditions de fonctionnement normales telles que définies dans ces instructions.
• Éteignez et débranchez l'appareil avant de le vidanger, de le nettoyer ou de le déplacer.
• Pour les opérations d'entretien et de réglage, reportez-vous au guide de l'utilisateur fourni avec le manuel.

Pour les pays soumis aux réglementations européennes (ce) :

• Cet appareil peut être utilisé par des enfants à condition qu'ils aient au moins 8 ans, ainsi que par des personnes dénuées d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été correctement formées et dûment informées des risques encourus. Les enfants ne doivent pas nettoyer ni entretenir l'appareil sans surveillance.
• Les enfants ne doivent pas jouer avec l'appareil.

Pour les autres pays :

• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes dénuées d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles n'aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Les réglementations relatives à la mise au rebut de l'huile et des agents de refroidissement doivent être respectées lors de la mise au rebut de l'unité.
• N'utilisez pas votre appareil à proximité d'objets et de produits inflammables et maintenez généralement une distance minimale de 50 cm entre votre appareil et tout objet (murs, rideaux, bombes aérosol, etc.)
• La télécommande fonctionne avec 2 piles 1,5 V (LR03 ou AAA).
• Les piles doivent être insérées en respectant la polarité indiquée dans le compartiment à piles.
• Les bornes des piles ne doivent pas être court-circuitées. Tenez-les à l'écart des flammes.
• IMPORTANT : nous vous conseillons d'éteindre et de débrancher l'appareil lorsque vous ne l'utilisez pas. Lorsque vous rangez l'appareil pendant une période prolongée, retirez les piles de la télécommande.

• Mettez l'appareil en mode veille et débranchez l'appareil du secteur avant de remplacer les piles.
• Lors de l'installation de piles neuves, suivez les instructions du fabricant des piles.
• Pour en savoir plus sur les piles, consultez le guide de l'utilisateur.

Instructions spécifiques concernant les appareils contenant du gaz R290

L'appareil AU5010F0 contient environ 0,193 kg de gaz réfrigerant. L'appareil AU5020F0 contient environ 0,233 kg de gaz réfrigerant - La charge maximale de réfrigerant est de 0,3 kg. Le gaz réfrigérant R290 est conforme aux directives européennes sur l'environnement. Le débit d'air nominal minimum est de 270m³/h. - Une surface de plus de 10m² pour le modele AU5010F0 et 12m² pour le modele AU5020F0 (avec une hauteur de plafond >2m ) est nécessaire pour l'installation, l'utilisation et le stockage de I'appareil - La stagnation de fuites eventuelles de gaz réfrigerant dans des pieces non ventilées peut provoquer un incendie ou une explosion si le réfrigerant entre en contact avec des chauffages électriques, poèles ou autres sources d'inflammation. - Rangez l'appareil avec précaution pour éviter tout dommage mécanique. - Seules les personnes habilitées par une agence accréédée certifier leur compétence à manipuler les réfrigerants conformément à la législation du secteur doivent travailler sur les circuits de refroidissement. - Les procédures d'entretien et de réparation nécessitant l'assistance d'autres membres du personnel qualifiés doivent être effectuees sous la supervision de spécialistes de l'utilisation de réfrigerants inflammbables. - N'utilisez pas d'autres moyens que ceux recommendés par le fabricant pour accélérer le dégivrage ou pour nettoyer l'appareil. L'appareil doit etre stocke dans une piece sans source d'inflammation fonctionnant en continu (par exemple: flammes nues, apparéil à gaz en fonctionnement ou chauffage électrique en fonctionnement) - Ne pas percer ou bruler l'appareil. - N'oubliez pas que les réfrigerants peuvent être inodores.

Precautions d'emploi

Cet appareil est uniquement destiné à un usage domestique. Il ne doit pas être utilisé pour des applications industrielles.

L'installation de l'appareil doit toutefois être conforme aux réglementations en vigueur dans votre pays. La température de fonctionnement est comprise entre 16 et 35°C.

Ne tirez pas sur le câble d'alimentation ou l'appareil, même lorsque vous le débranchez de la prise secteur.

Déroulez toujours complètement le câble d'alimentation avant l'utilisation.

N'utilisez pas l'appareil dans une pièce poussiéreuse ou dans un endroit où il existe un risque d'incendie.

Ne placez jamais d'objets à l'intérieur de l'appareil (par exemple, aiguilles, etc.).

N'utilisez pas de rallonge.

N'utilisez jamais l'appareil en position inclinée ou horizontale. Placez l'appareil sur une surface plane et stable.

Ne placez pas d'objets lourds ou d'enfants sur l'appareil.

Ne couvrez pas l'appareil.

Ne couvre pas les grilles d'entrée et/ou de sortie d'air.

Ne touchez pas l'appareil avec les mains humides.

Arrêtez l'appareil en appuyant sur le bouton (A) avant de le débrancher.

N'utilisez pas l'appareil à l'extérieur.

La garantie sera annulée en cas de dommages dus à une utilisation incorrecte.

• Attention : votre appareil est équipé d'un compresseur frigorifique. Le couchage peut entraîner des dysfonctionnements.
• Après le transport, attendez au moins une heure avant de le démarrer.

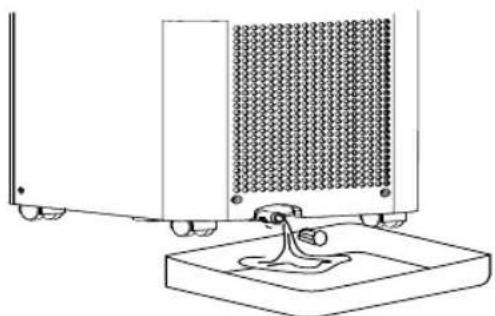

Stockage

• Si vous n'utilisez pas l'appareil, vous devez le placer dans une pièce bien aérée, à l'abri de l'humidité et dont la superficie équivaut à celle spécifiée pour assurer son bon fonctionnement.
• Avant tout stockage, veillez à replacer le bouchon en caoutchouc de l'orifice de vidange en dessous (n° 9) et à vidanger l'eau dans une bassine. (scheme 1) Faites fonctionner l'unité en mode ventilateur uniquement pendant quelques heures pour sécher l'humidité présente sur les échangeurs internes afin d'éviter toute moisissure.

Scheme 1

• NETTOYAGE ET ENTRETIEN

Avant tout nettoyage ou entretien, éteignez et débranchez toujours l'appareil.

Nettoyage : essuyez l'appareil à l'aide d'un chiffon doux et sec. Ne lavez jamais le climatiseur avec de l'eau. N'utilisez jamais de substance volatile telle que de l'essence ou de la poudre à polir pour nettoyer l'appareil. Entretien du filtre à air : il est nécessaire de nettoyer le filtre à air après environ 100 heures d'utilisation. Arrêtez l'appareil, puis retirez le filtre à air. (schema 2) Utilisez un aspirateur, de l'eau ou un chiffon doux et sec pour nettoyer le filtre, puis réinstallez-le. Ne pas utiliser l'appareil sans son filtre.

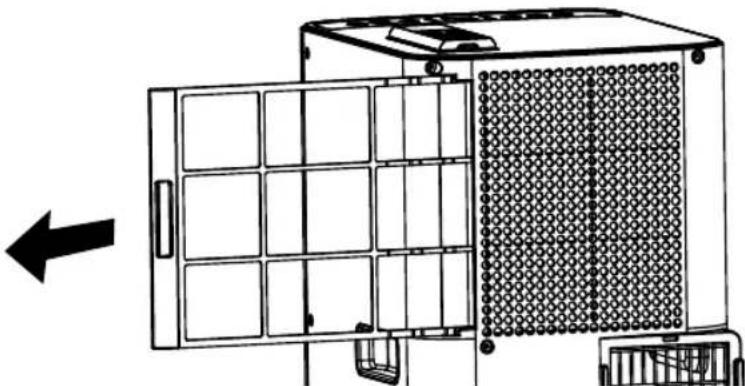

Scheme 2

Mode d'emploi

Les installations électriques de la pièce, ainsi que l'installation et l'utilisation de l'appareil doivent être conformes aux normes en vigueur dans notre pays.

Avant la première utilisation, assurez-vous que la tension, la fréquence et l'alimentation de votre appareil sont adaptées à votre alimentation électrique.

Votre appareil doit fonctionner avec une prise de courant mise à la terre. Il s'agit d'un appareil de classe I.

Avant d'allumer l'appareil, assurez-vous :

• que l'appareil est positionné conformément aux instructions de ce manuel;
• que les grilles d'entrée et de sortie d'air ne sont pas obstruées;
• que l'appareil est placé sur une surface horizontalement stable;

de ne pas placer l'appareil sous une corde à linge ou tout autre objet duquel de l'eau est susceptible de tomber.

N. B. : Nous vous conseillons de débrancher l'appareil lorsque vous ne l'utilisez pas.

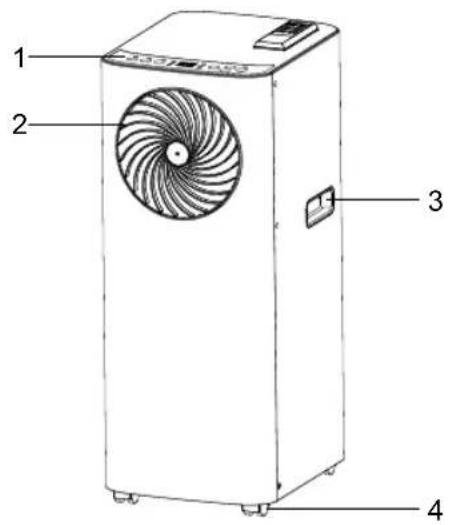

Instructions d'installation

1. Panneau de commande
2. Volet de sortie d'air intérieur
3. Poignée
4. Roulette

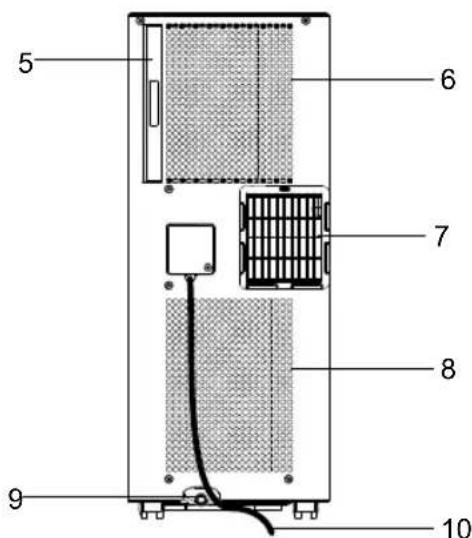

5. Filtre à air
6. Entrée d'air (évaporateur) 7. Sortie d'air pour évacuation extérieure (en mode climatiseur)
7. Entrée d'air (condenseur)
8. Orifice d'évacuation d'eau de vidange
9. Câble d'alimentation

Remarque: Assurez-vous que l'orifice d'écoulement d'eau est bien installé avant l'utilisation.

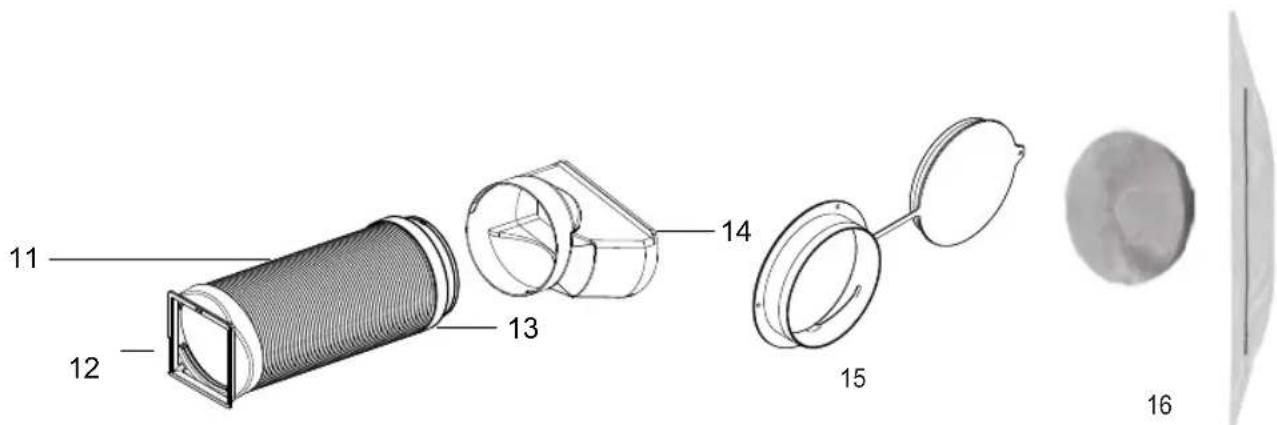

1. Tuyau d'évacuation 12&13. Connecteurs d'évacuation
2. Buse d'évacuation
3. Bride murale et bouchon
4. Kit de calfeutrage de fenêtre (inclus dans le modèle AU5020F0 uniquement)

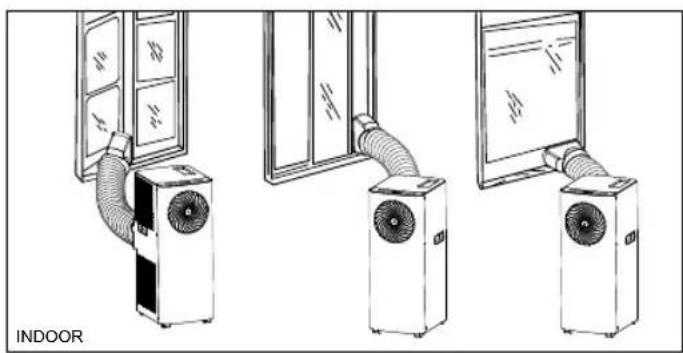

1/ Fixez la buse d'évacuation (n° 14) sur le connecteur d'évacuation 2/ Faites glisser l'autre connecteur d'évacuation (n° 12) dans la sortie d'air (n° 7) à l'arrière de l'unité. Déroulez le tuyau (n° 11) à la longueur souhaitée et placez la buse d'évacuation (n° 14) dans une fenêtre ouverte, comme illustré sur le schéma 4.

Scheme 3

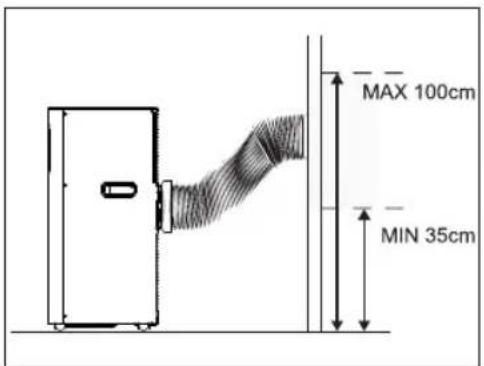

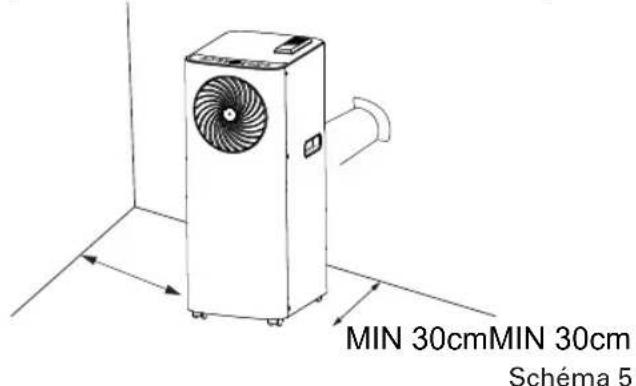

Installation semi-permanente

Si nécessaire, votre appareil peut également être installé de manière semi-permanente (schéma 5) Procédez comme suit :

• Percez un trou dans un mur extérieur ou une vitre. Assurez-vous que les dimensions MIN/MAX du trou et sa position sont respectées. (schémas 6 et 7)
• Installez la bride murale (n° 15) fournie dans le trou.
• Insérez l'autre extrémité du tuyau dans le dispositif de fixation précédemment fixé au mur, comme illustré sur le schéma 5.

Lorsque vous n'utilisez pas le tuyau, placez le bouchon (n° 15) sur le connecteur pour couvrir le trou sur le mur. REMARQUE : Lors de l'installation semi-permanente du climatiseur, pour maintenir l'équilibre de la pression d'air entre l'intérieur et l'extérieur, laissez toujours une porte intérieure légèrement ouverte.

Schemas 6 et 7

Comment installer le kit de calfeutrage de fenêtre

Le kit de calfeutrage de fenêtre est inclus avec le modèle AU5020F0. (#16) Il peut être acheté en tant qu'accessoire Rowenta sous la référence XD6620F0. Avant l'installation, vérifie que les bandes de ruban adhésif n'endommagent pas votre fenêtre.

	1. Ouvrez la fenêtre et nettoyez les surfaces pour éliminer la poussière et laGRAISSÉ sur l'encadrement et le battant de la fenêtre. Collez la bande sur l'en-cadrement. Ne la collez pas sur la surface de contact du système de calfeutrage(vous doivent pouvoir fermer la fenêtre).
	2. Collez la bande à l'extérieur ou à l'intérieur du battant de la fenêtre (côté poignée). Assurez-vous que la fenêtre peut être fermée. Avant de coller l'ensemble, assurez-vous que la surface collante n'endommage pas l'encadrement de la fenêtre.
	3. Laissez la fenêtre ouverte. Tout d'abord, collez le côté large de la housse de fenêtre (avec la fermetre éclair fermée) du centre vers les côts droit et gauch ou vers le haut et le bas jusqu'à l'encadrement de la fenêtre.
	4. Fermez la fenêtre et assurez-vous qu'elle ne pince pas la housse de fenêtre.Collez le côté étroit de la housse de fenêtre (avec la fermetre éclair fermée) du centre vers les côts droit et.gauche ou vers le haut et le bas jusqu'àu battant.
	5. Ouvrez légèrement la fenêtre pour placer le tuyau d'évacuation dans la housse à l'aide de la fermetre éclair.

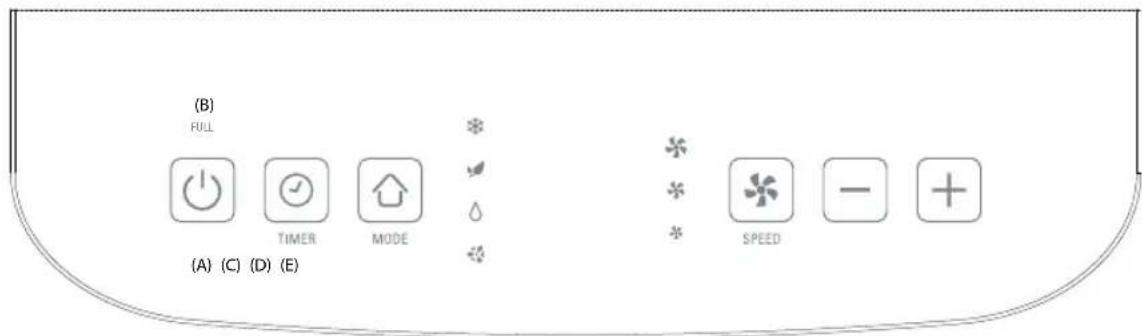

Panneau de commande

La commande d'alimentation permet d'allumer et d'éteindre l'unité. Avant d'avoir édité le climatiseur, vous devez attendre 3 minutes avant de le rallumer.

Témoin d'avertissement « PLEIN » (b)

L'eau condensée peut s'accumuler dans l'unité.

Si le réservoir interne est plein, le témoin d'alerte s'allume et l'unité cesse de fonctionner jusqu'à ce que l'unité soit vidangée (évolution n° 9). Pour vidanger l'unité, reportez-vous à la section Instructions de stockage à la page 2.

Minuterie (c)

Arrêt automatique : lorsque l'appareil est en marche, appuyez sur le bouton du minuteur. Réglez ensuite le temps de fonctionnement souhaité en heures avant arrêt en appuyant sur les boutons « + » ou « - »

Démarrage automatique : lorsque la machine est en stand-by, appuyez sur le bouton du minuteur. Régalez ensuite le temps de mise en marche souhaité en heures en appuyant sur les boutons « + » ou « - » avant que l'unité ne démarre automatiquement dans le dernier mode utilisé.

Le temps est réglable entre 1 et 24 heures

Commande mode (d)

La commande de mode dispose de quatre réglages. Un voyant indique le mode en cours d'utilisation.

Mode de refroidissement: en mode de refroidissement, l'air est refroidi et l'air chaud est expulsé par le tuyau d'évacuation thermique (n° 12). Réglez la vitesse du ventilateur et la température de l'air en fonction du niveau de confort souhaité. Utilisez les boutons (-) et (+) pour régler la température souhaitée entre 16 et 32°C. Au bout de 10 secondes, l'écran affiche de nouveau la température ambience.

Remarque : Les tuyaux d'échange d'air doivent évacuer l'air vers l'extérieur de la pièce lors de l'utilisation du mode de refroidissement.

Mode économique : dans ce mode, la température cible est automatiquement réglée à -3°C par rapport à la température ambiante pour économiser de l'énergie. La vitesse est définie automatiquement. Au bout de 3 secondes, l'écran affiche de nouveau la température ambiante.

• Mode de déshumidification : l'air est déshumidifié lorsqu'il passe par l'unité, sans être en mode de refroidissement complet. Dans ce mode, si la température est supérieure à 25 °C, la vitesse du ventilateur peut être réglée. Sinon, elle est réglée sur « basse »

Dans ce mode, ne branchez pas le tuyau d'évacuation et laissez l'air chaud revenir dans la pièce. Vous devrez vidanger l'unité pour évacuer l'eau : reportez-vous à la section Instructions de stockage à la page 2 pour l'installation.

Mode ventilateur : l'air circule dans toute la pièce sans aucun refroidissement. Il n'est pas nécessaire d'installer le tuyau d'échange d'air dans ce mode. Réglez la vitesse du ventilateur en fonction du niveau de confort souhaité.

Commande de vitesse du ventilateur (É)

La commande de vitesse du ventilateur compte trois réglages : Élevée, Moyenne et Basse.

Télécommande

La télécommande fonctionne avec des 2 piles AAA ou LR03 1,5 V, non fournies.

Pour changer les piles de la télécommande, retirez le couvercle à l’arrière de la télécommande et insérez les piles en orientant les pôles (+) et (-) dans le bon sens.

Retirez les piles si vous n'utilisez pas la télécommande pendant un mois ou plus.

Les opérations de la télécommande sont identiques aux fonctions du panneau de commande. Merci de ne pas rayer ni déteriorer l'émetteur (LED) situé à l'avant de la télécommande afin de ne pas dégrader son bon fonctionnement.

Dépannage

Problème Analyse
L'appareil ne démarre pas - Patientez 3 minutes	es, puis redémarrez l'appareil. Il se peut que le dispositif de protection empêche le fonctionnement de l'appareil. - La prise n'est pas correctement branchée.
L'appareil)cesse de fonctionner - La températuredéfinie est trop élevé. - Les sorties d'air sont bloquées par des obstacles ou le tuyau est obstrué - Les entrées d'air (filtres) sont obstruées par de la poussière
L'appareil ne fonctionne pas et le voyageant « PLEIN » s'allume	- L'eau doit être vidangée. Reportez-vous au paragraph « Panneau de commande - B » - Le tuyau de vidange est obstrué ou tordu
Les LED affichent « E1 » ou « E2 » - Adressez-vous à un centre d'entretien agrééspecifique.

En cas de problème

Ne démontez jamais l'appareil vous-même, car le gaz R290 nécessite un accord spécifique à des fins de réparation. Un appareil mal réparé peut être dangereux pour l'utilisateur.

N'utilisez pas l'appareil et contactez un centre d'entretien agréé spécifique si :

• l'appareil est cassé;
• l'unité ou son câble d'alimentation est endommagé(e);
• votre appareil ne fonctionne pas correctement.

Vous trouverez une liste de centres d'entretien agréés spécifiques sur le site Web de Rowenta.

AIDEZ à protéger l'environnement !

Votre appareil contient des matériaux précieux qui peuvent être récupérés ou recyclés.

Déposez-le dans un point de collecte des déchets ou dans un centre d’entretien/agrée pour qu’il puisse être mis au rebut correctement. Ne jetez pas les piles avec les ordures ménagères.

Apportez-les plus tard à un point de collecte spécial.

Ces instructions sont également disponibles sur notre site Internet www.rowenta.com
