MODE D'EMPLOI PCHL 3086 ProfiCare

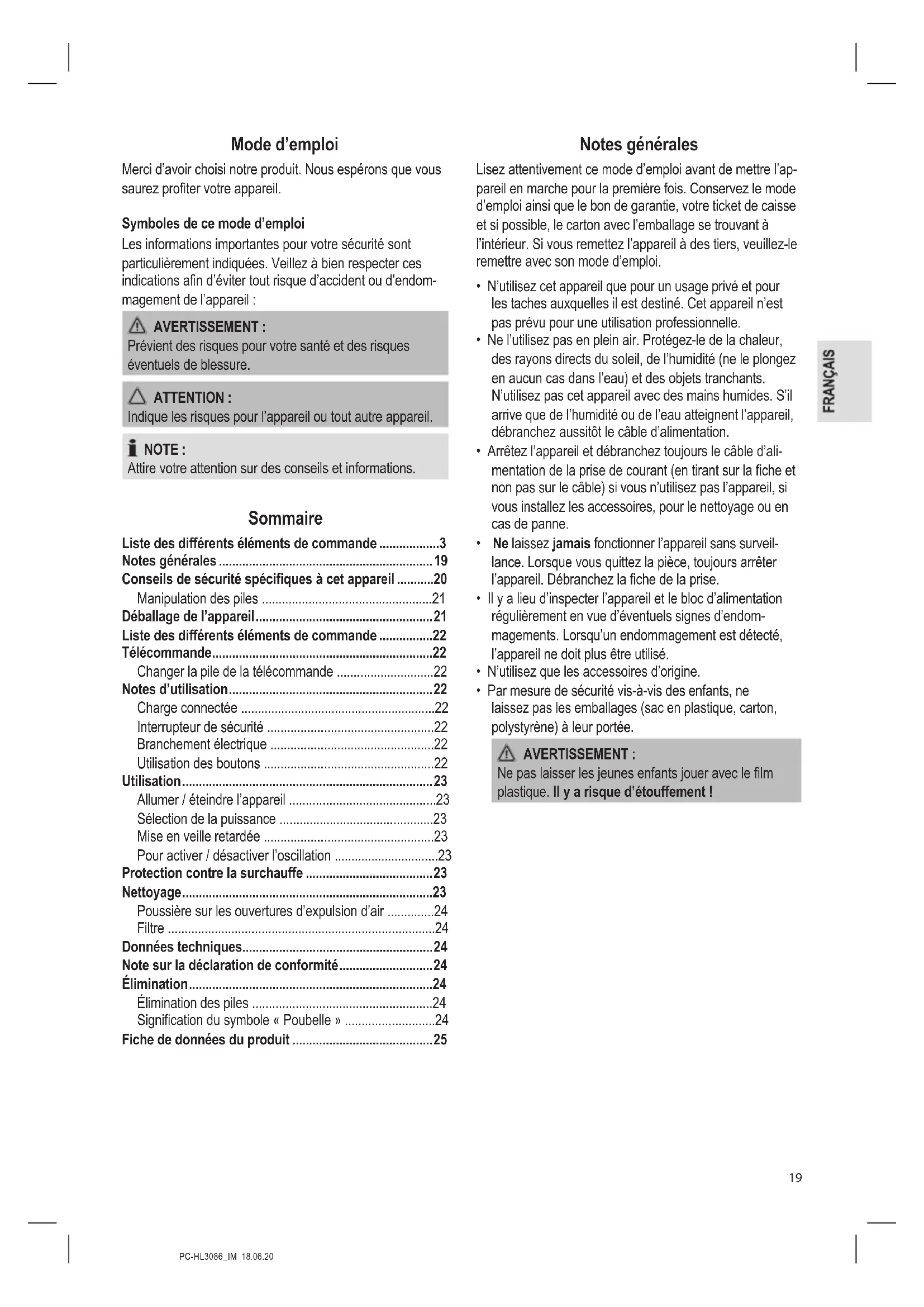

Mode d’emploi Merci d’avoir choisi notre produit. Nous espérons que vous saurez proter votre appareil. Symboles de ce mode d’emploi Les informations importantes pour votre sécurité sont particulièrement indiquées. Veillez à bien respecter ces indications an d’éviter tout risque d’accident ou d’endom- magement de l’appareil :

• Prévient des risques pour votre santé et des risques éventuels de blessure. ATTENTION : Indique les risques pour l’appareil ou tout autre appareil. NOTE : Attire votre attention sur des conseils et informations. Sommaire Liste des différents éléments de commande p. 3
• Notes générales p. 19
• Conseils de sécurité spéciques à cet appareil p. 20
• Manipulation des piles p. 21
• Déballage de l’appareil p. 21
• Liste des différents éléments de commande p. 22
• Télécommande p. 22
• Changer la pile de la télécommande p. 22
• Notes d’utilisation p. 22
• Charge connectée p. 22
• Interrupteur de sécurité p. 22
• Branchement électrique p. 22
• Utilisation des boutons p. 22
• Utilisation p. 23
• Allumer / éteindre l’appareil p. 23
• Sélection de la puissance p. 23
• Mise en veille retardée p. 23
• Pour activer / désactiver l’oscillation p. 23
• Protection contre la surchauffe p. 23
• Nettoyage p. 23
• Poussière sur les ouvertures d’expulsion d’air p. 24
• Filtre p. 24
• Données techniques p. 24
• Note sur la déclaration de conformité p. 24
• Élimination p. 24
• Élimination des piles p. 24
• Signication du symbole « Poubelle » p. 24
• Fiche de données du produit Notes générales Lisez attentivement ce mode d’emploi avant de mettre l’ap- pareil en marche pour la première fois. Conservez le mode d’emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l’emballage se trouvant à l’intérieur. Si vous remettez l’appareil à des tiers, veuillez-le remettre avec son mode d’emploi. p. 25

• N’utilisez cet appareil que pour un usage privé et pour les taches auxquelles il est destiné. Cet appareil n’est pas prévu pour une utilisation professionnelle.

• Ne l’utilisez pas en plein air. Protégez-le de la chaleur, des rayons directs du soleil, de l’humidité (ne le plongez en aucun cas dans l’eau) et des objets tranchants. N’utilisez pas cet appareil avec des mains humides. S’il arrive que de l’humidité ou de l’eau atteignent l’appareil, débranchez aussitôt le câble d’alimentation.

• Arrêtez l’appareil et débranchez toujours le câble d’ali- mentation de la prise de courant (en tirant sur la che et non pas sur le câble) si vous n’utilisez pas l’appareil, si vous installez les accessoires, pour le nettoyage ou en cas de panne.

• Ne laissez jamais fonctionner l’appareil sans surveil- lance. Lorsque vous quittez la pièce, toujours arrêter l’appareil. Débranchez la che de la prise.

• Il y a lieu d’inspecter l’appareil et le bloc d’alimentation régulièrement en vue d’éventuels signes d’endom- magements. Lorsqu’un endommagement est détecté, l’appareil ne doit plus être utilisé.

• N’utilisez que les accessoires d’origine.

• Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) à leur portée.

Ne pas laisser les jeunes enfants jouer avec le lm plastique. Il y a risque d’étouffement !PC-HL3086_IM 18.06.20

Conseils de sécurité spéciques à cet appareil Vous trouverez le symbole suivant accompagné d’un avertissement sur le produit :

Pour éviter que le radiateur ne surchauffe ne pas cou- vrir ce dernier.

• Certaines pièces du produit peuvent être très chaudes et causer des brûlures. Évitez tout contact avec la peau.

• Soyez particulièrement attentif lorsque des enfants ou des per- sonnes vulnérables sont présents.

• Cet appareil peut être utilisé par les enfants d’âge supérieur à 8 ans et par les personnes aux capacités sensorielles, phy- siques ou mentales réduites, ainsi que par les personnes sans expérience ou connaissances, tant qu’elles sont supervisées et instruites à l’utilisation de l’appareil en sécurité et tant qu’elles en comprennent les risques.

• Les enfants ne doivent pas jouer avec l’appareil.

• Le nettoyage et l’entretien utilisateur ne doivent pas être effectués par les enfants sans supervision.

• Les enfants de moins de 3 ans doivent se tenir éloignés de l’ap- pareil, sauf s’ils sont surveillés à tout instant.

• Les enfants de 3 ans à 8 ans peuvent uniquement allumer et éteindre l’appareil s’ils sont surveillés, ou s’ils ont reçu des ins- tructions sur la bonne utilisation de l’appareil, et s’ils ont compris les risques qui en résultent, à condition que l’appareil soit placé et installé dans sa position normale d’utilisation.PC-HL3086_IM 18.06.20

• Les enfants de 3 ans à 8 ans ne doivent pas insérer la che dans la prise, ni nettoyer l’appareil ni / ou effectuer l’entretien par l’utili- sateur.

• Maintenez l’appareil à une distance de sécurité d’au moins 90 cm, de chaque côté, de vos meubles et autres objets.

• Cet appareil de chauffage ne doit en aucun cas être utilisé en présence de gaz explosifs (par ex. essence) ni de colles ou dissolvants inammables (par ex. pour les travaux de collage et vernissage de parquets, PCV ou autres).

• N’introduisez jamais aucun objet dans l’appareil.

• Veillez à ce qu’il y ait un espace de sécurité entre le câble d’ali- mentation et les parois de l’appareil.

• N’utilisez jamais cet appareil en extérieur.

• N’utilisez pas le radiateur près de baignoires, douches ou pis- cines.

• Ne placez pas l’appareil directement sous une prise de courant.

• Ne réparez pas vous-même l’appareil. Contactez toujours un technicien agrée. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes ayant qualité semblable an d’éviter un risque. Manipulation des piles

• N’exposez pas les piles à une source de chaleur excessive comme les rayons du soleil, le feu ou toute source similaire. Il y a un risque d’explosion !

• Les piles ne sont pas des jouets. Éloignez-les des enfants.

• N’ouvrez pas les piles de force.

• Évitez le contact avec les objets métalliques (bagues, clous, vis, etc.). Il y a un risque de court-circuit !

• En cas de court-circuit, la pile peut devenir excessive- ment chaude ou même prendre feu, ce qui provoque des blessures.

• Pour votre propre sécurité, couvrez les bornes de la pile avec du ruban adhésif pendant le transport.

• Si la pile fuit, veillez à ne pas appliquer le liquide sur les yeux ou les muqueuses. En cas de contact, lavez les mains et rincez les yeux avec de l’eau claire. Consultez un médecin, si l’irritation persiste. ATTENTION : De l’acide peut fuir des piles. Si vous n’utilisez pas la télé- commande pendant une longue durée, sortez la pile. Déballage de l’appareil

1. Retirez l’appareil de son emballage.

2. Retirez tous les matériaux d’emballage comme les lms,

rembourrages, attache-câbles et carton.

3. Déroulez complètement le cordon d’alimentation.PC-HL3086_IM 18.06.20

NOTE : Il peut y avoir de la poussière ou des résidus de production présents sur l’appareil. Nous recommandons de nettoyer l’appareil comme décrit dans la section « Nettoyage ». Liste des différents éléments de commande 1 Ouvertures d’expulsion de l’air 2 Grille de ventilation 3 Bouton marche / arrêt ( I / O ) 4 Interrupteur de sécurité 5 Bouton MODE ON / OFF + voyant indicateur 6 Bouton SWING + voyant indicateur 7 Bouton TIMER + voyant indicateur 8 Bouton TEM. + voyants indicateurs Fan / Low / High 9 Écran 10 Bouton ON / OFF 11 Bouton UP 12 Bouton SWING 13 Bouton DOWN 14 Bouton TIMER 15 Bouton MODE Télécommande NOTE : La pile bouton dans le compartiment à piles de la télé- commande est protégée par une languette pour le trans- port. Cela prolongera la durée de vie de la pile. Retirez ce lm avant la première utilisation an de pouvoir mettre la télécommande en marche. La portée de la télécommande est limitée. En manipulant la télécommande, veillez à ce que n’y ait aucun obstacle entre la télécommande et le capteur sur l’appareil. Changer la pile de la télécommande Si le champ d’action de la télécommande diminue au cours des utilisations, procédez de la façon suivante :

1. Ouvrez le compartiment à piles au bas de la télécom-

mande en maintenant le levier vers l’intérieur et en tirant le compartiment à piles.

2. Remplacez la pile bouton par une pile de même type

(CR2025). Veillez à respecter la polarité.

3. Refermez le couvercle.

Notes d’utilisation Charge connectée L’appareil supporte une puissance d’entrée de 1500 W. ATTENTION : Surcharge

• Lorsque vous utilisez une rallonge, elle doit avoir une section de 1,5 mm² minimum. ATTENTION : Surcharge

• N’utilisez pas de multiprises, cet appareil est trop puissant.

• Ne branchez pas d’autres appareils puissants au même circuit électrique. Interrupteur de sécurité Votre radiateur dispose d’un interrupteur de sécurité qui déconnecte l’alimentation si l’appareil tombe. L’interrupteur de sécurité prévient des risques de surchauffe. ATTENTION : Placez l’appareil sur une surface lisse et horizontale. Évi- tez les tapis qui pourraient empêcher le fonctionnement de l’interrupteur de sécurité. NOTE : Si l’interrupteur de sécurité est déclenché, l’appareil doit être réglé et allumé de nouveau. Branchement électrique

1. Vériez que l’alimentation de votre habitation corresponde

à l’alimentation de l’appareil (voir la plaque signalétique).

2. Branchez l’appareil à une prise murale correctement

isolée. Utilisation des boutons Les boutons de l’appareil sont des boutons tactiles. Pour utiliser une fonction, touchez légèrement le bouton corres- pondant. Un signal sonore retentit pour conrmer lorsque vous appuyez sur un bouton. Panneau de commande Télécom- mande Fonction TEM.

Pour augmenter la température DOWN Pour réduire la température TIMER TIMER Mise en veille retardée: à heures SWING SWING Pour activer / désactiver l’oscillation MODE ON / OFF MODE Sélection de la puissance (Fan, Low et High) ON / OFF Allumer / éteindre l’appareil NOTE : An d’éteindre l’appareil à l’aide du bouton

de devant, appuyez à plusieurs reprises sur le bouton jusqu’à ce que le voyant indicateur Fan commence à clignoter. L’écran afche et indique l’activation de la minuterie de 30 secondes.PC-HL3086_IM 18.06.20

• Le fonctionnement est expliqué en utilisant les touches sur la télécommande.

• Les boutons ne peuvent être pressés que lorsque l’appareil a été allumé avec le bouton ON / OFF. Allumer / éteindre l’appareil

• Utilisez le bouton marche / arrêt au dos pour allumer l’appareil. Pour ce faire, placez-le sur la position I. Vous entendrez un signal sonore.

• Démarrez l’appareil à l’aide du bouton ON / OFF. L’appareil active le mode de ventilation et commence à fonctionner sur le réglage 1. Le voyant indicateur au-des- sus du bouton MODE ON / OFF et le voyant indicateur Fan commencent tous les deux à s’allumer.

• Appuyez à nouveau sur le bouton ON / OFF pour éteindre l’appareil. NOTE : Une minuterie de 30 secondes apparaît sur l’écran. Pendant cette durée, le ventilateur reste activé pour refroidir l’appareil. Le voyant indicateur Fan clignote. Lorsque ce délai est écoulé, l’appareil bascule automa- tiquement en mode veille. ATTENTION : Lorsque vous n’utilisez pas l’appareil, débranchez-le de la prise secteur. Sélection de la puissance Appuyez plusieurs fois sur le bouton MODE pour sélectionner le réglage de puissance désiré. Les voyants indicateurs pour Fan, Low et High indiquent le réglage de puissance sélectionné. Fan Utilisation du ventilateur - Réglage 1 (sans chauf- fage) L’écran afche Fan Utilisation du ventilateur - Réglage 2 (sans chauf- fage) L’écran afche Low Niveau de puissance / Niveau de chauffage 1 (1000 Watt) High Niveau de puissance / Niveau de chauffage 2 (1500 Watt)

• Appuyez sur les boutons UP et DOWN pour sélectionner une température entre et °C.

• La température sélectionnée clignote brièvement sur l’écran. Ensuite, la température ambiante actuelle s’af- che sur l’écran de nouveau.

• L’appareil basculera automatiquement sur le réglage de puissance respectif si la température sélectionnée dépasse ou est inférieure au réglage de puissance. NOTE :

• Lorsque la température ambiante actuelle est atteinte, l’appareil s’éteint et maintient automatiquement la température réglée.

• Il peut y avoir une légère différence entre la tempéra- ture afchée et la température réelle de la pièce. Ceci est dû à la conception et ne signie pas que l’appareil est défectueux. Mise en veille retardée Vous pouvez régler l’arrêt de l’appareil par minuterie.

• Utilisez le bouton TIMER pour sélectionner un réglage du temps entre et heures. Le voyant indi- cateur au-dessus du bouton TIMER s’allume.

• À l’expiration de la minuterie, l’appareil s’éteint automa- tiquement. Pour activer / désactiver l’oscillation Appuyez sur le bouton SWING pour activer l’oscil- lation. L’appareil pivote automatiquement sur un rayon d’environ 45 degrés. Le voyant indicateur au-dessus du bouton SWING s’allume. Protection contre la surchauffe L’appareil dispose d’un mécanisme de protection contre la surchauffe provoquant l’arrêt automatique en cas de surchauffe.

1. Utilisez le bouton

ON / OFF pour éteindre l’appareil.

2. Mettez le bouton marche / arrêt, situé au dos de l’appa-

reil, sur la position O.

3. Débranchez la che de la prise secteur.

4. Laissez l’appareil refroidir pendant environ 10 minutes

avant de le réutiliser. NOTE : Si le mécanisme de protection contre la surchauffe arête l’appareil après un court instant, cela pourrait indiquer un dysfonctionnement.

1. Arrêtez l’appareil et débranchez-le de la prise murale.

2. Faites analyser l’appareil par votre revendeur ou notre

• Débranchez toujours l’appareil de la prise avant de le nettoyer et attendez qu’il refroidisse.

• Ne plongez jamais l’appareil dans l’eau pour le nettoyer. Cela peut causer un choc électrique ou un incendie.PC-HL3086_IM 18.06.20

• N’utilisez pas de brosses métalliques ou d’autres matériaux abrasifs.

• N’utilisez pas d’agents caustiques ni décapants.

• Essuyez la poussière avec un tissu sec.

• Enlevez les taches avec un tissu sufsamment humide. Poussière sur les ouvertures d’expulsion d’air La poussière s’accumulant sur les ouvertures d’expulsion d’air peut entraîner une surchauffe.

• Retirez cette poussière en brossant doucement. vous

• Pouvez utiliser l’embout n d’un aspirateur pour retirer la poussière. Filtre

1. Ouvrez la grille de ventilation et retirez-la.

2. Retirez et nettoyez le ltre. Vous pouvez utiliser une

brosse pour nettoyer le ltre.

3. Réinsérez le ltre.

4. Attachez de nouveau la grille de ventilation sur l’appareil.

Respectez les ergots. La grille de ventilation doit s’en- clencher avec un déclic audible. Données techniques Modèle : ..............................................................PC-HL 3086 Alimentation : .....................................220 - 240 V~, 50 - 60 Hz Consommation : ..........................................................1500 W Classe de protection : .......................................................... Poids net : ..............................................................env. 2,2 kg Nous nous réservons le droit d’apporter des modications techniques ainsi que des modications de conception dans le cadre du développement continu de nos produits. Note sur la déclaration de conformité L’appareil répond aux normes et directives européennes dans la version en cours à la livraison :

• Directive Basse tension (LVD) 2014 / 35 / EU

• Directive sur la compatibilité électromagnétique (EMC) 2014 / 30 / EU

• Règlement (UE) 2015 / 1188 de la commission Élimination Élimination des piles En tant que consommateur, vous êtes tenu de rapporter les piles / accumulateurs usagés. Retirez la pile de la télécommande avant de jeter l’appareil. Rapportez la pile à un point de collecte qui rassemble les piles usagées ou les déchets dangereux. Contactez votre autorité locale pour plus d’informations. Signication du symbole « Poubelle » Protégez votre environnement, ne jetez pas vos appareils électriques avec les ordures mé- nagères. Utilisez, pour l’élimination de vos appareils électriques, les bornes de collecte prévues à cet effet où vous pouvez vous débarrasser des appareils que vous n’utilisez plus. Vous contribuez ainsi à éviter les impacts potentiels dans l’environnement et sur la santé de chacun, causés par une mauvaise élimination de ces déchets. Vous contribuez aussi au recyclage sous toutes ses formes des appareils électriques et électroniques usagés. Vous trouverez toutes les informations sur les bornes d’élimination des appareils auprès de votre commune ou de l’administration de votre communauté.PC-HL3086_IM 18.06.20

Fiche de données du produit Modèle PC-HL 3086 Caractéristique Symbole Valeur Unité Caractéristique Unité Puissance thermique Type d’apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement Puissance thermique nominale

nom 1,5 kW contrôle thermique manuel de la charge avec thermostat intégré N. A. Puissance thermique minimale (indicative)

min 1,0 kW contrôle thermique manuel de la charge avec réception d’in- formations sur la température de la pièce et / ou extérieure N. A. Puissance thermique maximale continue

max, c 1,5 kW contrôle thermique électronique de la charge avec récep- tion d’informations sur la température de la pièce et / ou extérieure N. A. Consommation d’électricité auxiliaire puissance thermique régulable par ventilateur N. A. À la puissance thermique nominale

max 0,000 kW Type de contrôle de la puissance thermique / de la température de la pièce À la puissance thermique minimale

min 0,000 kW contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce non En mode veille el

0,000 kW contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce non contrôle de la température de la pièce avec thermostat mécanique non contrôle électronique de la température de la pièce oui contrôle électronique de la température de la pièce et programmateur journalier non contrôle électronique de la température de la pièce et programmateur hebdomadaire non Autres options de contrôle contrôle de la température de la pièce, avec détecteur de présence non contrôle de la température de la pièce, avec détecteur de fenêtre ouverte non option contrôle à distance non contrôle adaptatif de l’activation non limitation de la durée d’activation oui capteur à globe noir non Coordonnées de contact Clatronic International GmbH, Industriering Ost 40, 47906 Kempen, Allemagne / Germany N. A. = non applicablePC-HL3086_IM 18.06.20
