HASZNÁLATI ÚTMUTATÓ PCHL 3086 ProfiCare

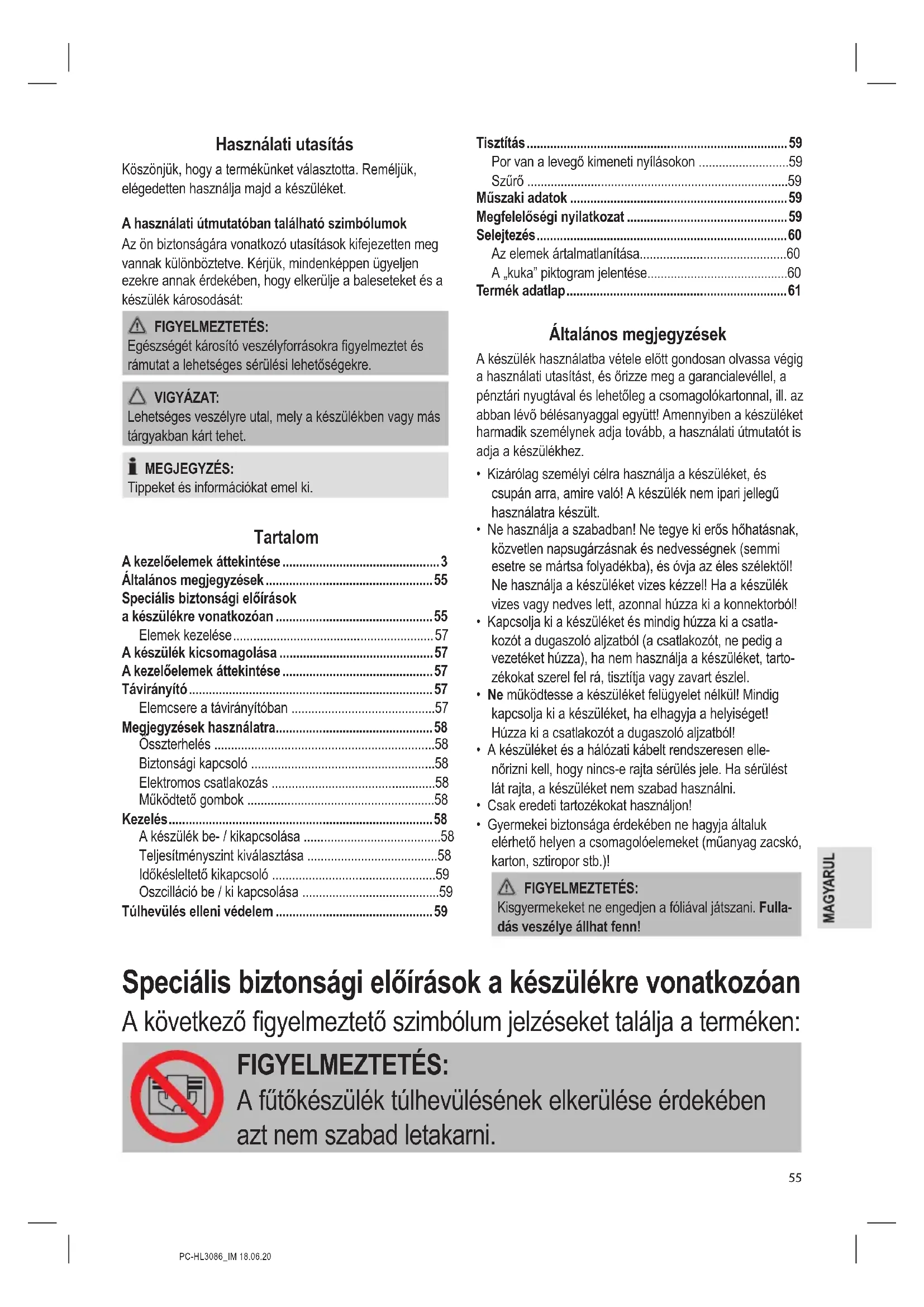

• Használati utasítás Köszönjük, hogy a termékünket választotta. Reméljük, elégedetten használja majd a készüléket. A használati útmutatóban található szimbólumok Az ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását: FIGYELMEZTETÉS: Egészségét károsító veszélyforrásokra gyelmeztet és rámutat a lehetséges sérülési lehetőségekre. VIGYÁZAT: Lehetséges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet. MEGJEGYZÉS: Tippeket és információkat emel ki. Tartalom A kezelőelemek áttekintése p. 3
• Általános megjegyzések p. 55
• Speciális biztonsági előírások a készülékre vonatkozóan p. 55
• Elemek kezelése p. 57
• A készülék kicsomagolása p. 57
• A kezelőelemek áttekintése p. 57
• Távirányító p. 57
• Elemcsere a távirányítóban p. 57
• Megjegyzések használatra p. 58
• Összterhelés p. 58
• Biztonsági kapcsoló p. 58
• Elektromos csatlakozás p. 58
• Működtető gombok p. 58
• Kezelés p. 58
• A készülék be- / kikapcsolása p. 58
• Teljesítményszint kiválasztása p. 58
• Időkésleltető kikapcsoló p. 59
• Oszcilláció be / ki kapcsolása p. 59
• Túlhevülés elleni védelem p. 59
• Tisztítás p. 59
• Por van a levegő kimeneti nyílásokon p. 59
• Szűrő p. 59
• Műszaki adatok p. 59
• Megfelelőségi nyilatkozat p. 59
• Selejtezés p. 60
• Az elemek ártalmatlanítása p. 60
• A „kuka” piktogram jelentése p. 60
• Termék adatlap Általános megjegyzések A készülék használatba vétele előtt gondosan olvassa végig a használati utasítást, és őrizze meg a garancialevéllel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az abban lévő bélésanyaggal együtt! Amennyiben a készüléket harmadik személynek adja tovább, a használati útmutatót is adja a készülékhez. p. 61

• Kizárólag személyi célra használja a készüléket, és csupán arra, amire való! A készülék nem ipari jellegű használatra készült.

• Ne használja a szabadban! Ne tegye ki erős hőhatásnak, közvetlen napsugárzásnak és nedvességnek (semmi esetre se mártsa folyadékba), és óvja az éles szélektől! Ne használja a készüléket vizes kézzel! Ha a készülék vizes vagy nedves lett, azonnal húzza ki a konnektorból!

• Kapcsolja ki a készüléket és mindig húzza ki a csatla- kozót a dugaszoló aljzatból (a csatlakozót, ne pedig a vezetéket húzza), ha nem használja a készüléket, tarto- zékokat szerel fel rá, tisztítja vagy zavart észlel.

• Ne működtesse a készüléket felügyelet nélkül! Mindig kapcsolja ki a készüléket, ha elhagyja a helyiséget! Húzza ki a csatlakozót a dugaszoló aljzatból!

• A készüléket és a hálózati kábelt rendszeresen elle- nőrizni kell, hogy nincs-e rajta sérülés jele. Ha sérülést lát rajta, a készüléket nem szabad használni.

• Csak eredeti tartozékokat használjon!

• Gyermekei biztonsága érdekében ne hagyja általuk elérhető helyen a csomagolóelemeket (műanyag zacskó, karton, sztiropor stb.)! FIGYELMEZTETÉS: Kisgyermekeket ne engedjen a fóliával játszani. Fulla- dás veszélye állhat fenn! Speciális biztonsági előírások a készülékre vonatkozóan A következő gyelmeztető szimbólum jelzéseket találja a terméken: FIGYELMEZTETÉS: A fűtőkészülék túlhevülésének elkerülése érdekében azt nem szabad letakarni.PC-HL3086_IM 18.06.20

• A termék bizonyos alkatrészei nagyon felforrósodhat, és égési sérülést okozhat. Ne hagyja bőrfeülettel ettel érintkezni.

• Gyermekek és sérülékeny személyek jelenétében legyen külö- nösen körültekintő.

• A készüléket 8 éves és idősebb gyerekek és csökkent zikai, érzékszervi vagy értelmi képességű személyek és akiknek nincs meg a tapasztalatuk és tudásuk ehhez, csak akkor használhatják, ha felügyelet alatt állnak vagy a készülék biztonságos használa- tára megtanították őket és megértették az érintett veszélyeket.

• A gyerekek nem játszhatnak a készülékkel.

• A tisztítást és karbantartást gyerekek felügyelet nélkül nem vé- gezhetik.

• A 3 év alatti gyermekeket távol kell tartani a készüléktől, kivéve, ha folyamatos felügyelet alatt állnak.

• A 3 és 8 év közötti gyermekek felügyelet mellett be és kikapcsol- hatják a készüléket, és kioktathatók a készülék biztonságos hasz- nálatára, és ha megértik az ezzel járó kockázatokat, akkor a ké- szüléket a használati helyén és normál állapotában használhatják.

• A 3 és 8 év közötti gyermekek nem csatlakoztathatják a készülék dugalját a fali aljzatba, nem tisztíthatják és / vagy nem végezhet- nek felhasználói karbantartást a készüléken.

• A készülék minden oldalától számítva legalább 90 cm-es bizton- sági távolságot tartson be a bútoroktól és egyéb tárgyaktól.

• Semmilyen körülmények között nem szabad használni a készülé- ket olyan helyiségekben, amelyekben robbanékony gáz (pl. ben- zin) van, ill. gyúlékony ragaszókkal vagy hígítóval végzett munkák során (pl. parkettlakkozáskor, parkett, PVC ragasztásakor stb.).

• Ne juttasson semmilyen tárgyat a fűtőkészülékbe.PC-HL3086_IM 18.06.20

• Ügyeljen rá, hogy biztonságos távolság legyen az áramvezető kábel és a fűtőkészülék burkolata közötti.

• Ne használja a fűtőkészüléket a szabadban.

• Ne használja a melegítőt fürdőkádak, zuhanyzók vagy úszóme- dencék közvetlen közelében.

• Nem szabad a fűtőkészüléket közvetlenül konnektor alá állítani.

• Ne javítsa saját kezűleg a készüléket. Mindig lépjen kapcsolatba szakképzett szerelővel. Ha a villanyvezeték megsérül, a gyártónak, a szerviz ügynökségnek vagy más, hasonlóan képzett személynek kell a javítást végeznie, a veszélyek elkerülése érdekében. Elemek kezelése FIGYELMEZTETÉS:

• Ne tegye ki az elemeket túlzott hőnek, például napfény, tűz vagy hasonló hatásának. Robbanásveszélyes!

• Az elem nem játék. Tartsa távol gyerekektől.

• Ne nyissa fel erővel az elemeket.

• Kerülje el a fém tárgyakkal való érintkezést (gyűrűk, szögek, csavarok stb.). Rövidzárlat léphet fel!

• A rövidzárlat az elemek túlzott felmelegedését vagy meggyulladását okozhatja, ami sérülésekhez vezethet.

• A saját biztonsága érdekében a szállításhoz ragasztó- szalaggal ragassza le az elemek érintkezőit.

• Az elem megfolyása esetén ügyeljen rá, hogy ne dörzsölje a folyadékot a szemébe vagy a nyálkahár- tyára. Érintkezés esetén mossa meg a kezét, és tiszta vízzel öblítse ki a szemét. Ha a tünetek nem múlnak, forduljon orvoshoz. VIGYÁZAT: Az elemekből akkumulátorsav szivároghat. Ha a távirá- nyítót hosszabb ideig nem használja, távolítsa el belőle az elemeket. A készülék kicsomagolása

1. Vegye ki a készüléket a csomagolásból.

2. Távolítsa el az összes csomagolóanyagot, úgymint a

fóliákat, Töltőanyagot, Kábelrögzítőket és a Kartondoboz csomagolást.

3. Teljesen tekerje szét a kábelt.

MEGJEGYZÉS: Por és gyártási hulladékok lehetnek a készüléken. Javasoljuk a készülék megtisztítását a „Tisztítás” részben leírtak szerint. A kezelőelemek áttekintése 1 Levegő kimeneti nyílások 2 Szellőzőrács 3 Be / ki kapcsoló ( I / O ) 4 Biztonsági kapcsoló 5 MODE ON / OFF gomb + jelzőfény 6 SWING gomb + jelzőfény 7 TIMER gomb + jelzőfény 8 TEM. gomb + jelzőlámpák Fan / Low / High 9 Kijelző 10 ON / OFF gomb

DOWN gomb 14 TIMER gomb 15 MODE gomb Távirányító MEGJEGYZÉS: A távirányító elemrekeszében a szállítás idejére a gombelem fóliával védett. Ez meghosszabbítja az elem élettartamát. Az első használat előtt kérjük távolítsa el ezt a fóliát, hogy működtetni tudja a távirányítót. A távirányító tartománya korlátozott. Kezeléskor ügyeljen arra, hogy ne legyen semmi a távirá- nyító és a készülék érzékelője között. Elemcsere a távirányítóban Ha a használat folyamán csökkenne a távkapcsoló hatótá- volsága, a következőképpen járjon el:

1. Nyissa ki az elemrekeszt a távirányító alján úgy, hogy a

fogantyút befelé nyomja, közben az elemrekeszt kifele húzza.PC-HL3086_IM 18.06.20

2. Cserélje ki a gombelemet egy ugyanolyan típusúra

(CR2025). Ügyeljen a megfelelő polaritásra!

3. Csukja be az elemtartó rekesz fedelét!

Megjegyzések használatra Összterhelés A készülék 1500 W bemeneti teljesítményt igényel. VIGYÁZAT: Túlterhelés

• Hosszabbító kábel használatakor a kábel keresztmet- szetének legalább 1,5 mm²-nek kell lennie.

• Ne használjon többaljzatos tápcsatlakozót, mert ehhez túl nagy a készülék teljesítménye.

• Ne csatlakoztasson több nagyteljesítményű készüléket ugyanabba az elektromos áramkörbe. Biztonsági kapcsoló A melegítő el van látva egy biztonsági kapcsolóval, ami lekapcsolja az áramellátást, ha a készülék felborul. A bizton- sági kapcsoló megakadályozza a túlhevülés miatt kialakuló veszélyeket. VIGYÁZAT: Helyezze a készüléket egy sima, vízszintes felületre. Kerülje a szőnyegeket, mert azokon a biztonsági kapcsoló esetleg nem működik megfelelően. MEGJEGYZÉS: A biztonsági kapcsoló megnyomása után a készüléket újra be kell állítani és be kell kapcsolni. Elektromos csatlakozás

1. Ellenőrizze, hogy a készülék feszültsége (lásd az

adattáblát) megegyezik a használni kívánt elektromos hálózati feszültséggel.

2. Csatlakoztassa a hálózati dugaszt egy megfelelően

felszerelt szigetelt földelt aljzathoz. Működtető gombok A készüléken lévő gombok érintőgombok. A megfelelő funk- ció végrehajtásához noman érintse meg a gombokat. Ha bármikor megnyom egy gombot egy sípoló hang jelez. Kezelőpanel Távirányító Funkció TEM.

Hőmérséklet növelése DOWN Hőmérséklet csökkentése TIMER TIMER Időkésleltető kikapcsoló: - óra SWING SWING Oszcilláció be / ki kapcsolása Kezelőpanel Távirányító Funkció MODE ON / OFF MODE Teljesítményszint kiválasz- tása (Fan, Low és High) ON / OFF A készülék be- / kikapcsolása MEGJEGYZÉS: A készülék kikapcsolásához használja a MODE ON / OFF gombot elöl, ismételten nyomja meg a gombot, amíg a Fan jelzőfény villogni kezd. A kijelzőn ez látható:

jelzi az aktivált 30 másodperces időzítőt. Kezelés MEGJEGYZÉS:

• A működés magyarázata a távirányító gombjaival érhető el.

• A gombok csak akkor működnek, ha a készüléket bekapcsoltuk a ON / OFF gombbal. A készülék be- / kikapcsolása

• Használja a be / ki bekapcsolót a hátán, hogy bekap- csolja a készüléket. Ehhez, állítsa ebbe a pozícióba: I. Egy jelzőhangot fog hallani.

• A készülék elindításához használja a ON / OFF gombot. A készülék aktiválja a ventilátor üzemmódot és elkezd 1-es beállítás szerint működni. A jelzőfény a MODE ON / OFF gomb felett és a Fan jelzőfény felgyúl.

• Nyomja meg ismét a ON / OFF gombot a készülék kikapcsolásához. MEGJEGYZÉS: A 30 másodperces időzítő beindul a kijelzőn. Ez idő alatt a ventilátor tovább működik, hogy lehűtse a ké- szüléket. A Fan jelzőfény villog. Az időzítés lejárta után a készülék automatikusan készenléti állásba kapcsol. VIGYÁZAT: Ha nem használja a készüléket, húzza ki a tápkábelt a hálózatból. Teljesítményszint kiválasztása Nyomja meg többször a MODE gombot, hogy az elér- hető teljesítményszintek közül választhasson. A Fan, Low és High jelzőfény a kiválasztott árambeállítást jelzi. Fan Ventilátor működése - Beállítás 1 (fűtés nélkül) A kijelző állása Fan Ventilátor működése - Beállítás 2 (fűtés nélkül) A kijelző állása Low 1. teljesítményszint / Melegítési szint 1 (1000 Watt) High 2. teljesítményszint / Melegítési szint 2 (1500 Watt)PC-HL3086_IM 18.06.20

• Használja a UP és DOWN gombokat a hőmér- séklet beállítására és °C között.

• A kiválasztott hőmérséklet villog a kijelzőn. Ezután az aktuális szobahőmérséklet jelenik meg a kijelzőn.

• A készülék automatikusan az illető energiagazdálkodási beállításra kapcsol, ha a kiválasztott hőmérséklet nagyobb vagy kisebb energiagazdálkodási beállítás közé esik. MEGJEGYZÉS:

• Az aktuális környezeti hőmérséklet elérésekor a készü- lék kikapcsol és automatikusan fenntartja a beállított hőmérsékletet.

• A megjelenített és a tényleges szobahőmérséklet kis mértékben eltérhet. Ennek oka a készülék kialakítása és nem jeleni, hogy az hibás lenne. Időkésleltető kikapcsoló A készülékhez idővezérelt lekapcsolást állíthat be.

• Használja a TIMER gombot, hogy kiválassza az időbeállítást és óra közé. A jelzőfény a TIMER gomb felett felgyúl.

• Az időzítő lejárta után a készülék automatikusan kikapcsol. Oszcilláció be / ki kapcsolása Nyomja meg a SWING gombot az oszcilláció be- kapcsolásához. A készülék automatikusan elforog mintegy 45 fokban. A jelzőfény a SWING gomb felett felgyúl. Túlhevülés elleni védelem A készülék rendelkezik egy túlhevülés elleni mechaniz- mussal, ami túlhevülés esetén automatikusan kikapcsolja a készüléket.

ON / OFF gombot, hogy kikapcsolja a készüléket.

2. Állítsa a be / ki gombot, mely a készülék hátán található

3. Húzza ki a dugaszt az aljzatból.

4. A készüléket újbóli használat előtt kb. 10 percig hagyja

lehűlni. MEGJEGYZÉS: Ha rövid idő után a túlhevülés elleni mechanizmus a készü- lék újbóli kikapcsolását okozza, az meghibásodást jelezhet.

1. Kapcsolja ki a készüléket, és húzza ki azt a hálózatból.

2. Ellenőriztesse a készüléket a kereskedővel vagy az

ügyfélszolgálattal. Tisztítás FIGYELMEZTETÉS:

• Mindig húzza ki a hálózatból a készüléket tisztítás előtt, és várjon, amíg a készülék lehűl.

• Ne merítse vízbe a készüléket a tisztításhoz. Ez ára- mütéshez vagy tűzhöz vezethet. VIGYÁZAT:

• Ne használjon drótkefét vagy más karcoló anyagokat.

• Ne használjon maró vagy súroló tisztítószereket.

• Egy száraz ruhával törölje le a port.

• A foltok egy megfelelően nedves ruhával távolíthatók el. Por van a levegő kimeneti nyílásokon Ha por van a levegő kimeneti nyílásokon, az túlmelegedés- hez vezethet.

• Óvatos lekeféléssel távolítsa el a port. vagy

• Használjon porszívót a kárpithoz való fúvókával. Szűrő

1. Nyissa meg a szellőzőrácsot és távolítsa is el.

2. Távolítsa el és tisztítsa meg a szűrőt. Használhat kefét,

hogy megtisztítsa a szűrőt.

3. Tegye vissza a szűrőt.

4. Tegye vissza a szellőzőrácsot a készülékre. Figyeljen a

vezetőcsavarra. A szellőzőrács hallhatóan a helyére kell menjen. Műszaki adatok Modell: .................................................................PC-HL 3086 Feszültségellátás: ..............................220 - 240 V~, 50 - 60 Hz Teljesítményfelvétel: ....................................................1500 W Védelmi osztály: ................................................................... Nettó súly: ................................................................kb. 2,2 kg A műszaki és kivitelezési módosítások jogát a folyamatos termékfejlesztés miatt fenntartjuk. Megfelelőségi nyilatkozat A készülék megfelel az alábbi európai szabványok és irány- elvek a gyártás pillanatában érvényes változatainak:

• 2014 / 35 / EK kisfeszültségű készülékekre vonatkozó irányelv (LVD)

• 2014 / 30 / EK elektromágneses kompatibilitásra (EMC) vonatkozó irányelv

• 2011 / 65 / EU & (EU) 2015 / 863 RoHS irányelv

• Környezetbarát tervezési irányelvek (ErP) 2009 / 125 / EK

• A bizottság (EU) 2015 / 1188 rendelete (Termék adatlap lásd az oldalt 61)PC-HL3086_IM 18.06.20

Selejtezés Az elemek ártalmatlanítása Vásárlóként Önt törvény kötelezi a régi elemek / akkumulátorok visszavitelére. Mielőtt a készüléket kidobja, vegye ki az elemet a távirányítóból. Vigye az elemet egy régi elemek vagy veszélyes hulladék átvételével foglalkozó gyűjtőpontra. További információkért lépjen kapcsolatba a helyi hatóságokkal. A „kuka” piktogram jelentése Kímélje környezetünket, az elektromos készü- lékek nem a háztartási szemétbe valók! Használja az elektromos készülékek ártalmat- lanítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kíván használni! Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás” gyakorolhat a környezetre és az emberi egészségre. Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesí- tésének egyéb formáihoz. Az önkormányzatoknál vagy a polgármesteri hivatalokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett készülékeket.PC-HL3086_IM 18.06.20

Termék adatlap Modell PC-HL 3086 Jellemző Jel Érték Mérté- kegység Jellemző Mérté- kegység Hőteljesítmény Csak a hőtárolós elektromos egyedi helyiségfűtő berendezések esetében: A hőbevitel típusa Névleges hőteljesítmény

nom 1,5 kW Kézi töltésszabályozás beépített termosztáttal N. A. Minimális hőteljesít- mény (indikatív)

min 1,0 kW Kézi töltésszabályozás beltéri és / vagy kültéri hőmérséklet-visszacsatolással N. A. Maximális folyamatos hőteljesítmény

max, c 1,5 kW Elektronikus töltésszabályozás beltéri és / vagy külső hőmérséklet-visszacsatolással N. A. Kiegészítő villamosenergia-fogyasztás Ventilátorral segített hőleadás N. A. A névleges hőteljesítményen

max 0,000 kW A teljesítmény, illetve a beltéri hőmérséklet szabályozásának típusa A minimális hőteljesítményen

min 0,000 kW Egyetlen állás, beltéri hőmérséket-szabályozás nélkül nem Készenléti üzemmódban

0,000 kW Két vagy több kézi szabályozású állás, beltéri hőmérséklet-szabályozás nélkül nem Mechanikus termosztátos beltéri hőmérséklet-szabályozás nem Elektronikus beltéri hőmérséklet-szabályozás igen Elektronikus beltéri hőmérséklet-szabályozás és napszak szerinti szabályozás nem Elektronikus beltéri hőmérséklet-szabályozás és heti szabályozás nem Más szabályozási lehetőségek Beltéri hőmérséklet-szabályozás jelenlét-érzékeléssel nem Beltéri hőmérséklet-szabályozás nyitottablak-érzékeléssel nem Távszabályozási lehetőség nem Adaptív bekapcsolásszabályozás nem Működési idő korlátozása igen Feketegömb-érzékelővel ellátva nem Kapcsolatfelvételi adatok Clatronic International GmbH, Industriering Ost 40, 47906 Kempen, Németország / Germany N. A. = nem alkalmazhatóPC-HL3086_IM 18.06.20
