MF 114 - Congélateur VESTFROST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur pour vaccins (médical)
Marque	Vestfrost
Modèle	MF 114
Alimentation électrique	220-240 V, 50 Hz, protégé par fusible 10-13 A
Réfrigérant	Hydrocarbures (R600a)
Plage de température (compartiment vaccins)	-15°C à -25°C
Réglage du thermostat	Mécanique, positions 1 (froid min) à 8 (froid max)
Nombre de compartiments	2 : vaccins et accumulateurs de froid
Méthode de dégivrage	Manuel, recommandé tous les 3 mois
Nettoyage	Eau tiède et détergent doux non parfumé
Stabilisateur de tension	Recommandé pour protéger contre les fluctuations
Ventilation	Grille de ventilation à maintenir libre
Accessoires fournis	Panier avec poignée, clés, bouchons de drainage
Pièces détachées	Liste complète incluse (compresseur, thermostat, etc.)
Garantie	Ne couvre pas les dommages dus à une utilisation incorrecte
Service après-vente	Faire appel à des réparateurs agréés
Mise au rebut	Conforme aux directives DEEE et piles usagées

FOIRE AUX QUESTIONS - MF 114 VESTFROST

Comment régler la température du congélateur ?

Tournez le bouton du thermostat sur une position entre 1 (froid minimum) et 8 (froid maximum). Pour la conservation des vaccins, la température doit être entre -15°C et -25°C. Utilisez un thermomètre pour vérifier.

À quelle fréquence dois-je dégivrer l’appareil ?

Un dégivrage tous les trois mois est recommandé. Suivez la procédure : retirez les vaccins, éteignez l’appareil, ouvrez les bouchons de drainage, placez une bassine d’eau chaude à l’intérieur, attendez 30 minutes, puis nettoyez.

Que faire si le compresseur ne démarre pas ?

Vérifiez que l’appareil est branché et que le câble n’est pas endommagé. Contrôlez le fusible ou disjoncteur. Si tout est en ordre, patientez quelques minutes ; si le problème persiste, contactez un responsable technique.

Quel type de réfrigérant est utilisé dans le MF 114 ?

L’appareil utilise un réfrigérant hydrocarbure inflammable (R600a). Veuillez respecter les consignes de sécurité : la pièce doit avoir un volume d’au moins 1 m³ pour 8 g de réfrigérant.

Dois-je utiliser un stabilisateur de tension ?

Oui, il est fortement recommandé d’utiliser un stabilisateur de tension pour protéger l’appareil contre les fluctuations de tension. Le stabilisateur doit être adapté à la tension d’entrée.

Comment nettoyer l’intérieur du congélateur ?

Utilisez de l’eau tiède additionnée d’un détergent doux non parfumé. Après nettoyage, séchez soigneusement. Ne pas utiliser de produits abrasifs ou inflammables.

Puis-je utiliser des appareils électriques à l’intérieur du congélateur ?

Non, sauf s’ils sont recommandés par le fabricant. L’utilisation d’appareils électriques non autorisés peut provoquer des étincelles et des risques d’incendie.

Que faire si la température affichée est incorrecte ?

Vérifiez le thermomètre solaire. Si le capteur solaire manque de lumière, allumez la lumière. Si le problème persiste, remplacez le thermomètre.

Où puis-je trouver les pièces de rechange ?

La notice inclut une liste complète des pièces détachées avec numéros d’articles. Pour commander, indiquez le type et le numéro de série de l’appareil. Faites appel à des services agréés.

Comment installer correctement l’appareil ?

Placez l’appareil dans une pièce bien ventilée, à l’abri du soleil. Respectez un espace d’au moins 50 mm à l’arrière et sur le côté gauche, 100 mm sur le côté droit, et 30 mm sous la base. Assurez-vous que la grille de ventilation est libre.

MODE D'EMPLOI MF 114 VESTFROST

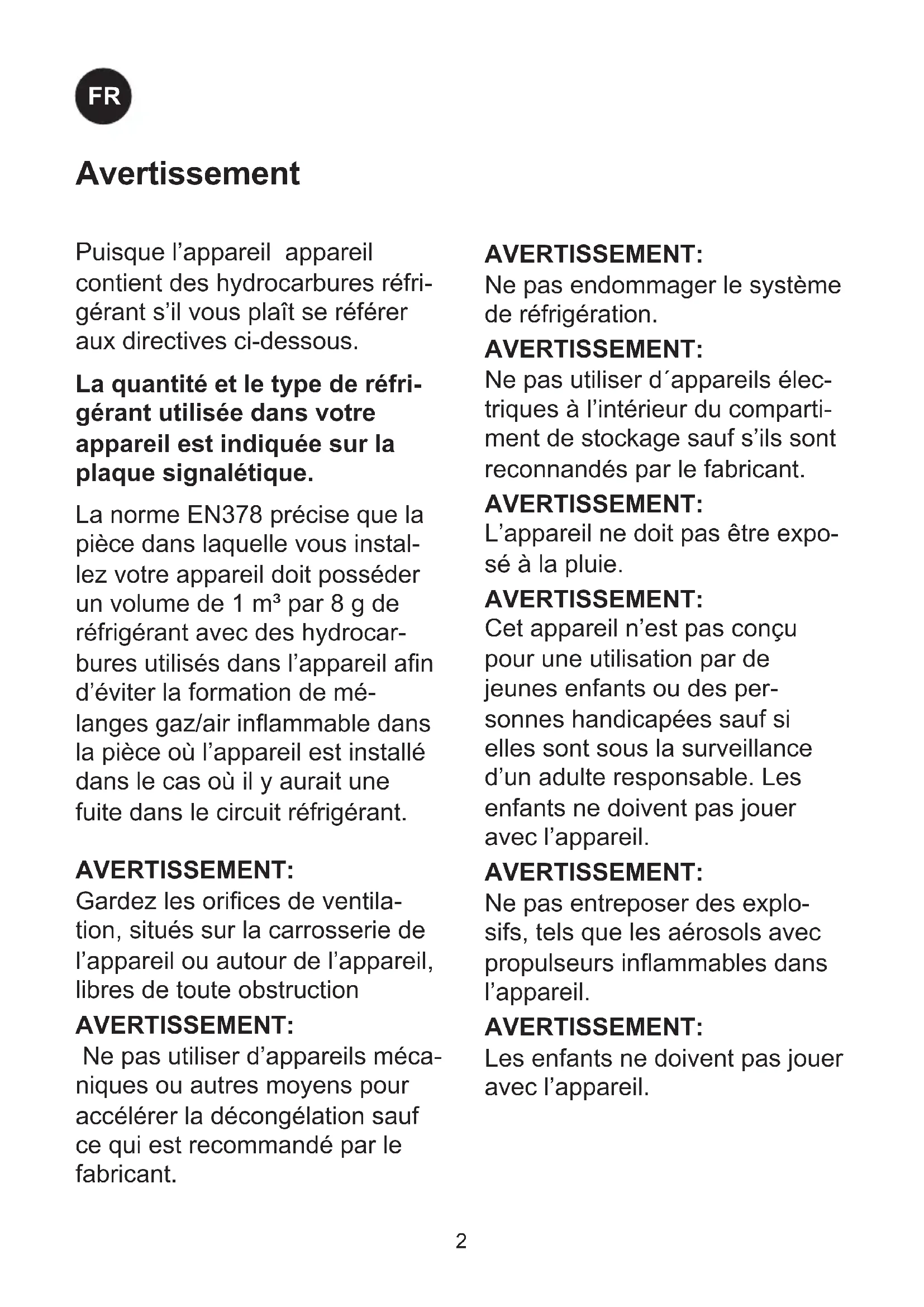

Consignes d'utilisation

Puisque l'appareil contient des hydrocarbures réfrigérants, veuillez vous référer aux directives ci-dessous.

La quantité et le type de réfrigérant utilisés dans votre appareil sont indiqués sur la plaque signalétique.

La norme EN378 précise que la pièce dans laquelle vous installez votre appareil doit posséder un volume de 1 m³ par 8 g de réfrigérant avec des hydrocarbures utilisés dans l'appareil, afin d'éviter la formation de mélanges gaz/air inflammables dans la pièce où l'appareil est installé, dans le cas où il y aurait une fuite dans le circuit réfrigérant.

AVERTISSEMENT :

Gardez les orifices de ventilation, situés sur la carrosserie de l'appareil ou autour de l'appareil, libres de toute obstruction.

AVERTISSEMENT :

Ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer la décongélation, sauf ce qui est recommandé par le fabricant.

AVERTISSEMENT :

Ne pas endommager le système de réfrigération.

AVERTISSEMENT :

Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage, sauf s'ils sont recommandés par le fabricant.

AVERTISSEMENT :

L'appareil ne doit pas être exposé à la pluie.

AVERTISSEMENT :

Cet appareil n'est pas conçu pour être utilisé par de jeunes enfants ou des personnes handicapées, sauf s'ils sont sous la surveillance d'un adulte responsable. Les enfants ne doivent pas jouer avec l'appareil.

AVERTISSEMENT :

Ne pas entreposer d'explosifs, tels que des aérosols avec propulseurs inflammables, dans l'appareil.

AVERTISSEMENT :

Les enfants ne doivent pas jouer avec l'appareil.

AVERTISSEMENT :

Le nettoyage et l'entretien effectués par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.

AVERTISSEMENT :

Ne pas entreposer d'explosifs, tels que des aérosols avec propulseurs inflammables, dans l'appareil.

AVERTISSEMENT :

Danger - risque d'incendie ou d'explosion si un réfrigérant inflammable est utilisé. L'appareil doit être réparé uniquement par un personnel qualifié.

AVERTISSEMENT :

Lors de la mise en place de l'appareil, assurez-vous que son cordon d'alimentation n'est pas coincé ni endommagé.

AVERTISSEMENT :

Ne placez pas plusieurs prises de courant portables ou des sources d'alimentation portables à l'arrière de l'appareil.

AVERTISSEMENT :

L'isolation de l'appareil contient un gaz propulseur inflammable. Pour plus d'informations sur la mise au rebut sûre, veuillez contacter votre service municipal d'enlèvement des déchets. Voir le chapitre « Mise au rebut »

Sommaire

Avertissement 2

Faire connaissance avec son réfrigérateur 5

Déballage et installation 6

Stabilisateurs de tension 7

Caractéristiques techniques 7

Refroidissement de l'appareil 8

Réglage de la température 8

Chargement de l'appareil 9

Dégivrage et nettoyage 9

Identification des pannes 11

Garantie, pièces de rechange et service après-vente 12

Liste des pièces détachées 13

Schéma de câblage 15

Mise au rebut 16

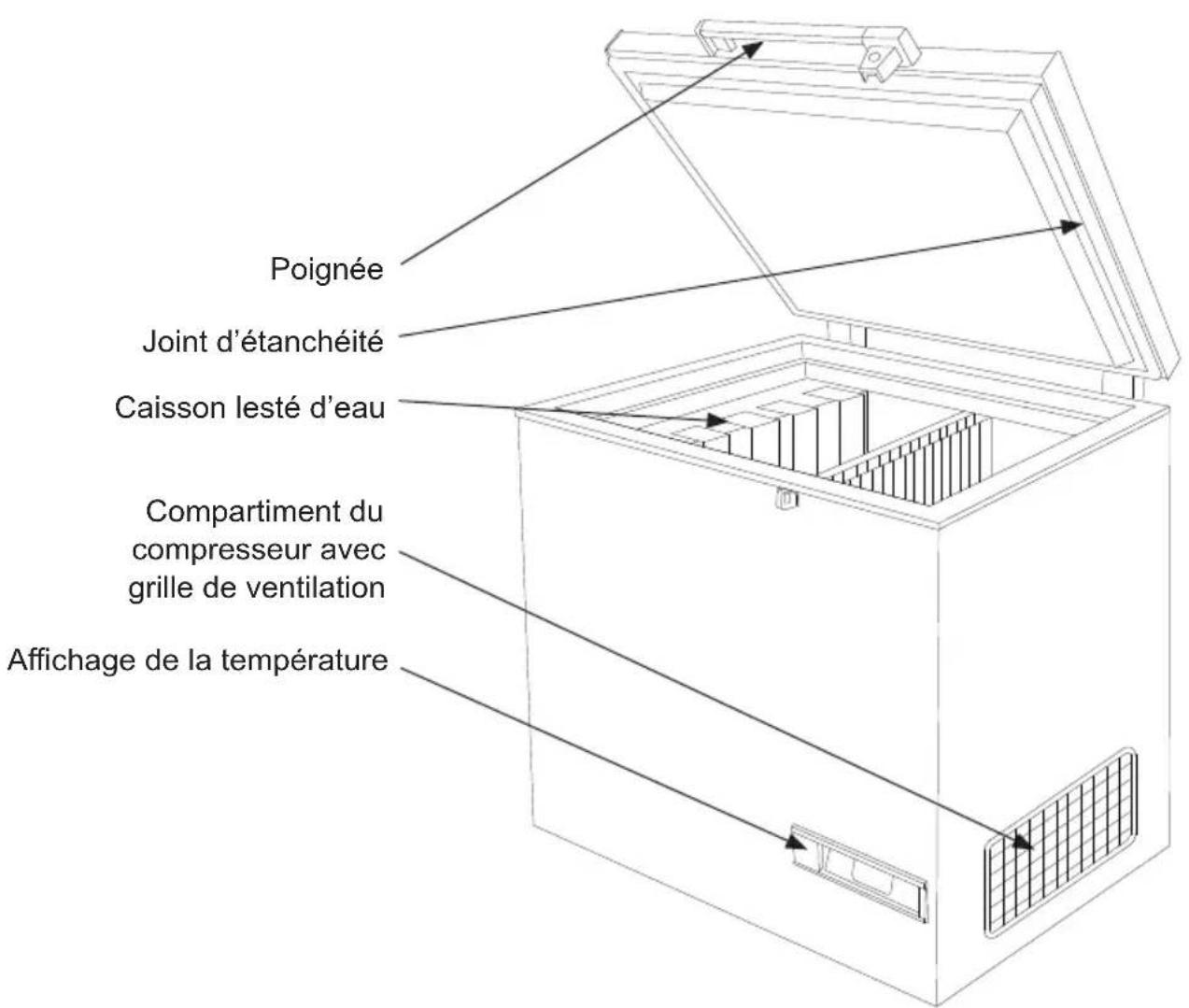

Faire connaissance avec son réfrigérateur

Fig. 1

Code PQS	Modèle Spécifications de performance PQS Référence de specifications:	Registre d'essai de type in-dépendant PQS Registre de vérification du produit:
E003/024 MF 114 E003/FZ0	1.2 E003/FZ01-VP.2

Information générale : déballage et installation

Le modèle MF est un congélateur pour la conservation des vaccins et un congélateur pour accumulateurs de glace. Il présente deux compartiments : un pour la conservation des vaccins et un pour la congélation des accumulateurs de froid.

Alimentation électrique

Le congélateur pour vaccins modèle MF est équipé d'un compresseur à haut rendement pouvant fonctionner avec une tension inférieure de 22 % au voltage nominal. Voir la plaque signalétique. Si les variations de tension dépassent cette plage, l'emploi d'un stabilisateur automatique de tension est recommandé.

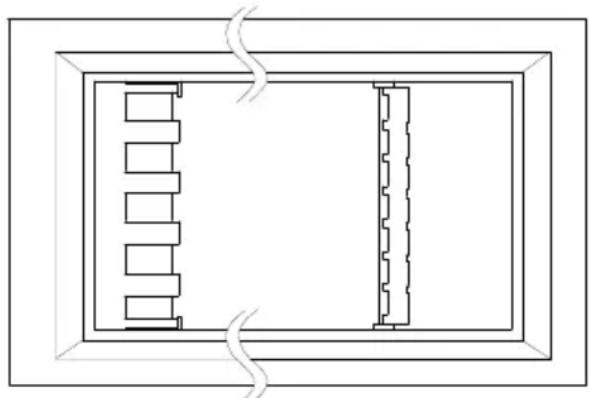

Fig. 2

1. Déballer l'appareil et s'assurer qu'il n'a subi aucun dommage. Si un dommage est observé, contacter votre responsable technique.
2. Vérifier sur la plaque signalétique que la tension et la fréquence conviennent.
3. Ouvrir et sortir tout le matériel emballé à l'intérieur.

Fig. 3

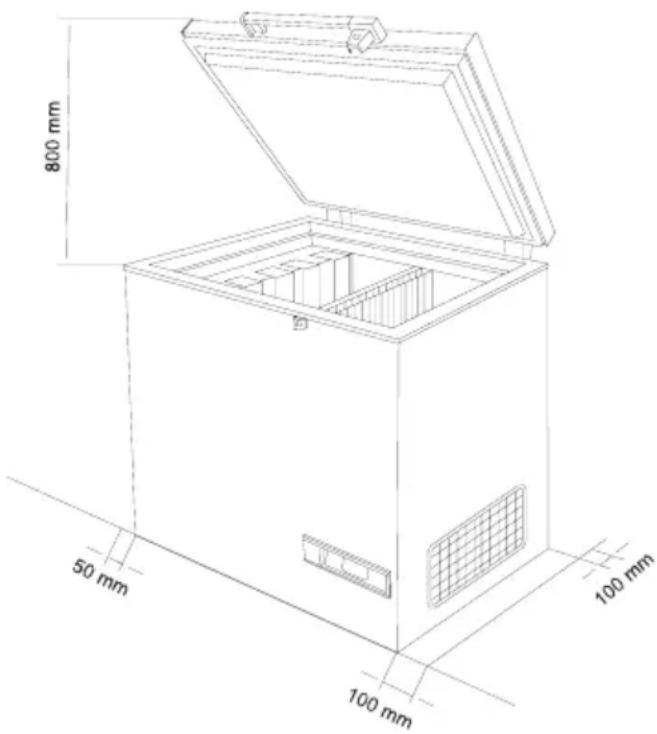

Installation

L'appareil doit être placé dans une pièce bien ventilée, à l'abri du soleil et loin des autres sources de chaleur.

Placer l'appareil sur le sol et vérifier qu'il est de niveau. L'espace entre le mur et le dos ainsi que le côté gauche de l'appareil doit être d'au moins 50 mm. L'espace entre le mur et le côté droit de l'appareil doit être d'au moins 100 mm (fig. 2). En cas d'installation dans une pièce contenant d'autres réfrigérateurs ou congélateurs, respecter un espace d'au moins 200 mm entre les appareils.

Il doit y avoir au moins 30 mm d'espace entre la base de l'appareil et le sol.

REMARQUE : L'accès à la grille de ventilation doit être libre.

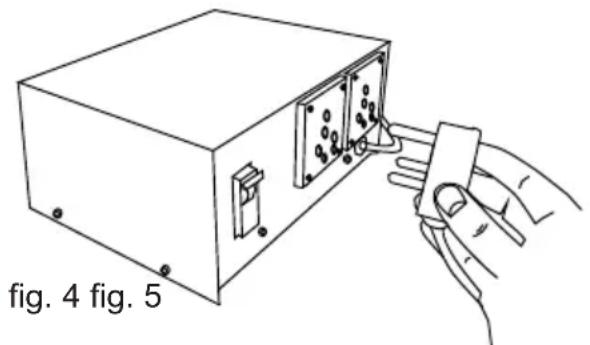

Stabilisateurs de tension

Il est fortement recommandé d'utiliser un stabilisateur de tension pour tous les équipements de chaîne de réfrigération alimentés par courant alternatif, afin de protéger ces équipements des fluctuations de tension.

Les stabilisateurs doivent être choisis et installés en fonction de la tension d'entrée disponible.

Instructions pour l'utilisateur :

• Chaque appareil de réfrigération doit être raccordé à un stabilisateur individuel.
• Le contournement du stabilisateur n'est pas recommandé, car cette pratique peut causer des dommages à la chaîne de réfrigération (CCE) et compromettre la sécurité des vaccins ; elle doit donc être évitée.
• Une mise à la terre adéquate doit être disponible et raccordée.
• Insistez pour réparer les stabilisateurs immédiatement. Identifiez le fournisseur de service Vestfrost autorisé qui répondra aux besoins d'aide technique si requis.

Le stabilisateur de tension est également conçu pour couper sa tension de sortie vers l'ILR si la tension principale chute sous ou dépasse la plage de tension conçue pour l'entrée. La sortie est automatiquement rétablie après un délai de 3 à 6 minutes fixé en usine (spécifications WHO/PQS E007/VS01.4) quand la tension principale se situe dans la plage recommandée et y demeure.

Caractéristiques techniques

Le câblage et les raccordements électriques des systèmes d'alimentation électrique doivent respecter les normes électriques (locales et nationales) en vigueur. Consultez ces normes avant toute installation de l'appareil.

Ce dispositif est conforme aux directives de l'U.E. le concernant, y compris la Directive 2014/35/UE sur la Basse Tension et la Directive 2014/30/UE sur la Compatibilité Électromagnétique.

La prise de courant doit rester facilement accessible. Brancher la fiche mâle de l'appareil dans une prise secteur en 220/240 V 50 Hz, réglementairement reliée à la terre.

La prise doit être protégée par un fusible/disjoncteur supportant de 10 A à 13 A.

Sur les appareils destinés aux pays non européens, vérifiez si la tension de branchement et le type de courant spécifiés sur la plaque signalétique concordent bien avec ceux offerts par le secteur du pays concerné.

Les informations concernant la tension et la puissance absorbée / courant sont indiquées sur la plaque signalétique.

Si un changement de cordon d'alimentation électrique s'impose, cette opération est réservée à un spécialiste.

La plaque signalétique fournit diverses informations techniques ainsi que les numéros de type et de série.

N'utilisez en aucun cas des rallonges de câble.

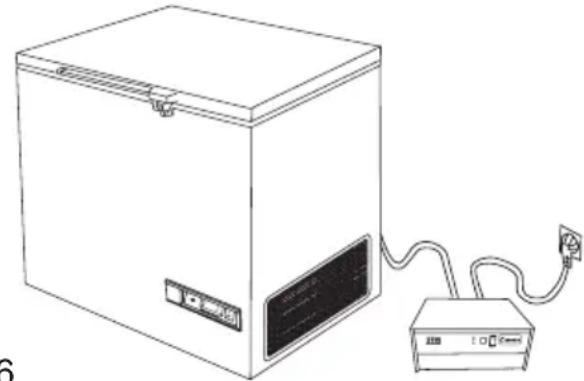

Raccordez l'appareil au stabilisateur de tension et raccordez ce dernier à une prise murale (fig. 4 + 5).

Refroidissement de l'ordinateur

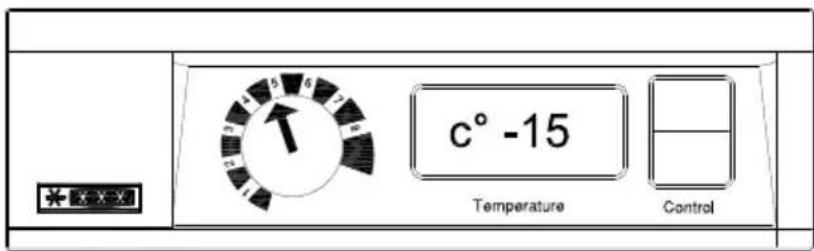

Fig. 6

Avant que les vaccins soient chargés dans l'appareil, s'assurer que la température est au-dessous de -15 °C.

• Placer le thermostat externe sur la position 5.
• Contrôler la température sur le thermomètre.
• Si la température dans le compartiment à vaccins est au-dessus de -15 °C, le thermostat doit être ajusté. La température dans le compartiment à vaccins doit être constamment contrôlée sur le thermomètre et doit se situer dans une fourchette de -15 à -25 °C.

La précision du thermostat permet un contrôle constant de la température pendant le refroidissement.

Réglage de la température

Cet appareil est muni d'un thermostat. Voir Figure 6 et Figure 7.

Fig. 7

Le thermostat est un thermostat mécanique pour le contrôle de la température dans le compartiment à vaccins et dans le compartiment aux accumulateurs de froid. Le réglage 1 produit le froid minimum et le 8 le froid maximum.

Chargement de l'appareil, dégivrage et nettoyage

Chargement des vaccins

Quand la température dans le congélateur s'est stabilisée, c'est-à-dire que la température est au-dessous de -15 et -25 °C et que le compresseur s'arrête et se remet en marche, les vaccins peuvent être chargés.

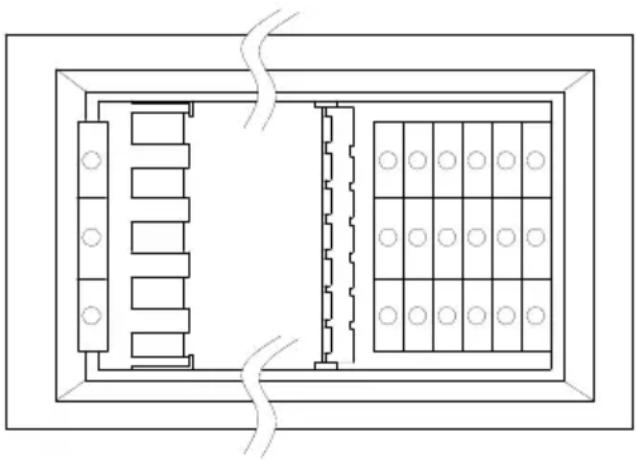

Chargement et condensation des accumulateurs de froid

Les accumulateurs de froid doivent être placés dans le compartiment aux accumulateurs de froid et le plateau suspendu. Vérifier qu'il y a un bon contact entre les accumulateurs de froid et la surface d'évaporateur. Figure 8.

Fig. 8

Si le thermostat est placé sur une position plus chaude, n'oublier pas de contrôler la température dans le compartiment à vaccins.

Pour assurer à l'appareil son bon fonctionnement et pour économiser l'énergie, un nettoyage et un dégivrage réguliers sont indispensables.

En ouvrant l'appareil, on laisse entrer la condensation qui vient se fixer sur le froid des parois intérieures pour y former une couche de givre ou de glace. Ces couches de glace diminuent l'efficacité du congélateur : elles doivent être éliminées, « dégivrées ».

Un dégivrage de l'appareil tous les trois mois est recommandé.

Dégivrage

Procédez comme suit :

1. Avant le dégivrage, placer les vaccins dans un autre réfrigérateur en fonctionnement ou dans une glacière.
2. Éteindre l'appareil.
3. Ouvrez les bouchons de drainage situés à l'intérieur du compartiment.
4. Placez un bac sous le drain d'eau de dégivrage.
5. Placez une bassine d'eau chaude (mais pas bouillante) dans le congélateur, refermez le couvercle et attendez environ 30 minutes avant d'ôter, au moyen d'une raclette en plastique, le givre qui se défait.
6. Afin d'éviter que l'eau n'abîme le sol durant le dégivrage, il est recommandé de vérifier le bac collecteur d'eau de dégivrage de temps en temps et de couvrir le sol autour du conduit d'eau de dégivrage

afin de le protéger contre les morceaux de glace et les éclaboussures. Quand tout le givre et toute la glace sont fondus, nettoyez l'intérieur de l'armoire, le couvercle, le joint du couvercle et l'extérieur de l'armoire en utilisant de l'eau et un détersif doux non parfumé.

1. Asséchez le congélateur avec un chiffon doux et assurez-vous qu'il ne reste plus d'humidité après le nettoyage.
2. Remettez en place les bouchons de drainage interne et externe et assurez-vous que le joint du couvercle n'est pas défectueux.
3. Allumez l'appareil et assurez-vous qu'il gèle (la température diminue).
4. Assurez-vous que les contenants d'eau ne fuient pas avant de les remettre dans le compartiment de congélation. Placez les contenants d'eau en suivant les instructions, environ 5 minutes après le redémarrage. Fermez le couvercle.

Nettoyage

1. Une fois le dégivrage terminé, l'appareil doit être nettoyé.
2. Nettoyer l'intérieur de l'appareil à l'eau tiède additionnée d'un détergent doux.
3. Bien laisser sécher les parties nettoyées.
4. Nettoyer l'extérieur de l'appareil à l'eau tiède additionnée d'un détergent doux ou de savon.
5. Refermer le couvercle et suivre la procédure de « Refroidissement de l'appareil ».

Identification des pannes

En cas d'anomalie Causes	es possibles Marche à suivre
Le comprésur ne fonctionne pas et les poches de glace ne sont pas froides	Patienter. Le comprésur va certaini-nement seMETtre en marchedans quelques minutes.	Si ce n'est pas le cas,procéder aux vérifications suivantes: - Vérifiéz que l'alimentation est branchée et que le cable du panneau solaire à l'appareil n'est pas endom-magé.- Vérifier l'état du fusible et le rempla-cer si nécessaire.- Si tous les éléments ci-dessus sont en ordre, appeler un responsable technique.
Le comprésur tourne, et la température est trop haute.	La grille de ventilation estbloquée.Le couvercle n'est pas fermé correct-temment.Le ventilateur dans l'appareil est blo-qué ou défectueux.Lev ventilateur dans le compartment du comprésur estbloqué ou défectueux.L'appareil est placédans une tempéra-ture ambiente trop élevée.	Assurer la libre circulation de l'air.S'assurer que le couvercle soit bien fermé.Vérifiéz que le ventilateur fonctionne, sinon,le remplacer.Voir la section:ServiceVérifiéz que le ventilateur fonctionne, sinon,le remplacer.Voir la section:ServiceProtégér l'applié contre la lumière directe du soleil et assurer une meil-leure ventilation de la piece.
La température n'est pas affichée	Le thermomètre solaire ne fonctionne pas.II n'y a pas assez de lumière pour le capteur solaire.	Remplacez le thermomètre solaire.Allumez la lumière.

Garantie, pièces de rechange et service après-vente

Les pannes ou les dommages dus directement ou indirectement à une utilisation incorrecte ou fautive, un entretien insuffisant, un encastrement, une mise en place ou un raccordement incorrect, un incendie, un accident, un impact de foudre, des variations de tension et tout autre dysfonctionnement électrique dû par exemple à des fusibles ou disjoncteurs défectueux, ou à des défauts du réseau d'alimentation électrique ne sont pas couverts par la garantie. Dans le cas de réparations effectuées par des personnes autres que les réparateurs agréés par le fournisseur, et en termes généraux, l'ensemble des pannes et dommages dont le fournisseur peut prouver qu'ils sont dus à d'autres causes que des erreurs ou défauts de fabrication et de matériel, et qui, par conséquent, ne sont pas couverts par la garantie.

Veuillez noter que lorsqu'une intervention dans la construction ou une modification des composants de l'appareil a été faite, la garantie et la responsabilité du fournisseur cessent, et l'appareil ne peut pas être utilisé légitimement. L'autorisation figurant sur la plaque signalétique ne sera plus valable.

Les dommages dus au transport et constatés chez le client sont à régler entre le client et le revendeur, ce qui signifie que ce dernier doit s'assurer de la satisfaction du client.

Avant de faire appel au service après-vente, toujours contrôler les points numérotés dans la liste de recherche des pannes (voir ce point). Dans le cas où la cause de l'intervention demandée ressort de la responsabilité de la personne ayant fait appel au service après-vente, par exemple

Si la panne de l'appareil est due à un fusible grillé ou à une mauvaise utilisation, c'est cette personne qui devra régler les frais entraînés par cette intervention.

Pièces de rechange

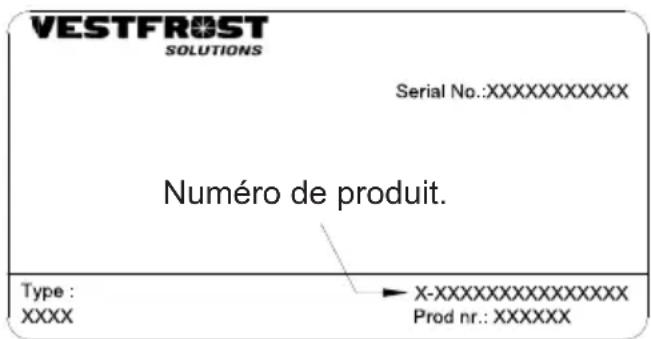

Lors de la commande de pièces de rechange, indiquer le type, le numéro de produit et le numéro de production de l'appareil. Ces renseignements se trouvent sur la plaque signalétique au dos de l'appareil. La plaque signalétique renferme plusieurs informations techniques, dont les numéros de type et de série.

Fig 9

TOUJOURS faire appel à des services agréés en cas de réparation ou de remplacement !

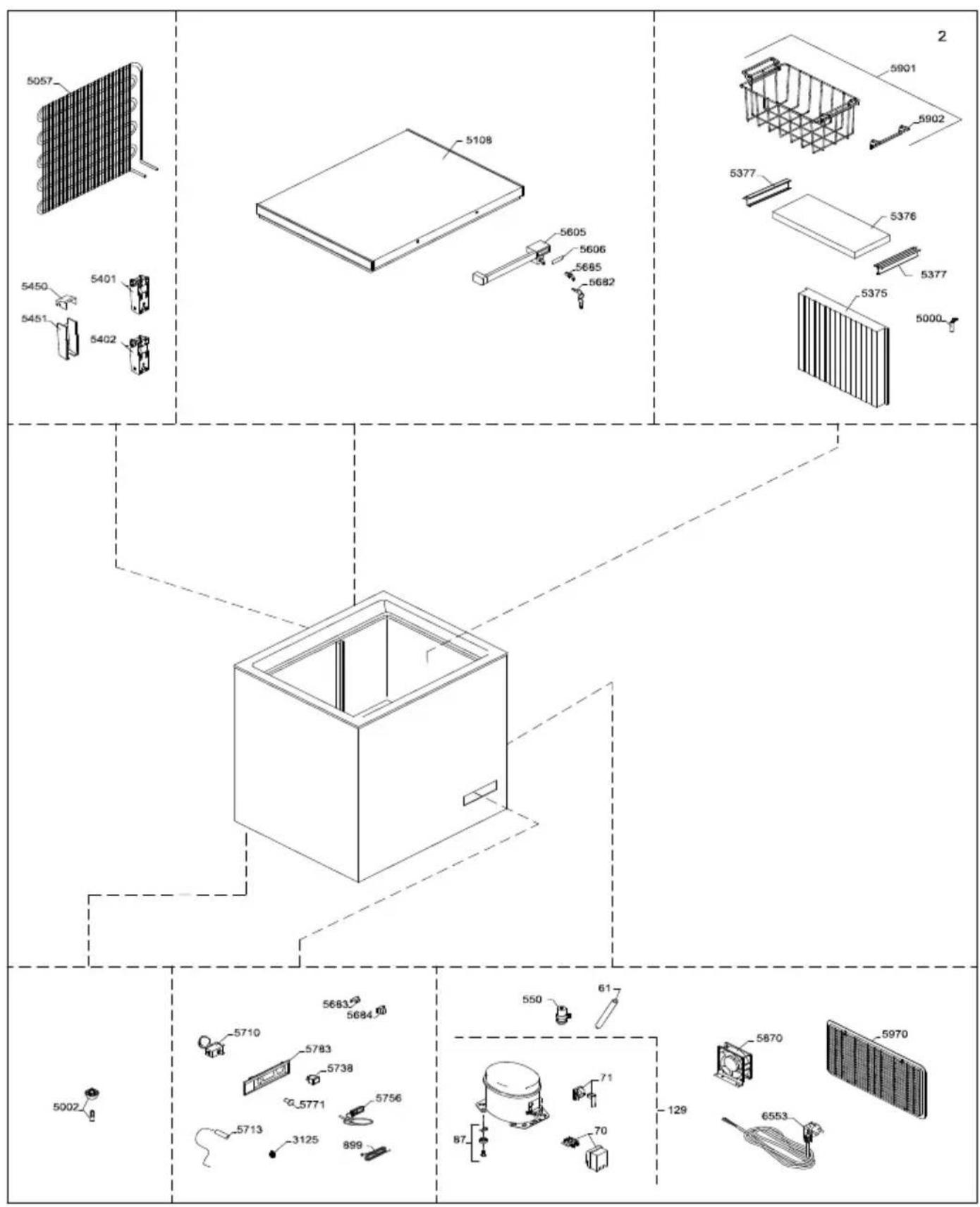

Liste des pièces détachées

Poste Numéro d'article Nom d'article

0061 0-6538001 Déshydrateur,

0070 A921001 Couvercle + plaquette de serrage

0071 A921115 Démarreur, 103N0021

0087 0-6038175 Pieds complets/compresseur (jeu)

0129 8-036038255 Compresseur - NLE 9KTK, Complet, R600a

0550 6520317 Condensateur de fonctionnement - 4μF

0899 7020983 Palpeur

3125 3010457 Support de conduite

5000 3010049 Bouchon de drainage

5002 6000959 Pied avec tenon

5057 6010084 Condenseur

5108 5000917670 Couvercle mousse sans poignée/charnière

5375 6000965 Partition complète

5376 5020105

5377 3020245-23 Poignée

5401 1510133 Charnière

5402 1510136 Charnière avec ressort

5450 3011135-01 Patie sup./capot charnière

5451 3010032-01 Patie inf./capot charnière

5605 304090501 Poignée avec serrure

5606 8090342-94 Décoration poignée

5682 1510046 Clef, jeu - 2

5683 2040145 Serrure à ressort

5684 3010265-01 Couvercle

5685 600098801 Serrure avec clés

5707 7020248 Stabilisateur de tension

5710 7020239 Thermostat, congélation

5713 7020960 Capteur NTC S1, Cool

5738 7010027 Lampe témoin, verte

5756 7020164 Thermomètre

5771 3010051-01 Bouton réglage thermostat

5783 3040146 Panneau de commande

5870 6000308 Ventilateur

5901 353090001 Panier avec poignée, blanc

5902 3010107-01 Poignée p. panier

5970 3010308-01 Grille cache moteur

6553 7535360 Câble d'alimentation, Schuko, 3G1/2600

Couvercle pour compartiment de congélation

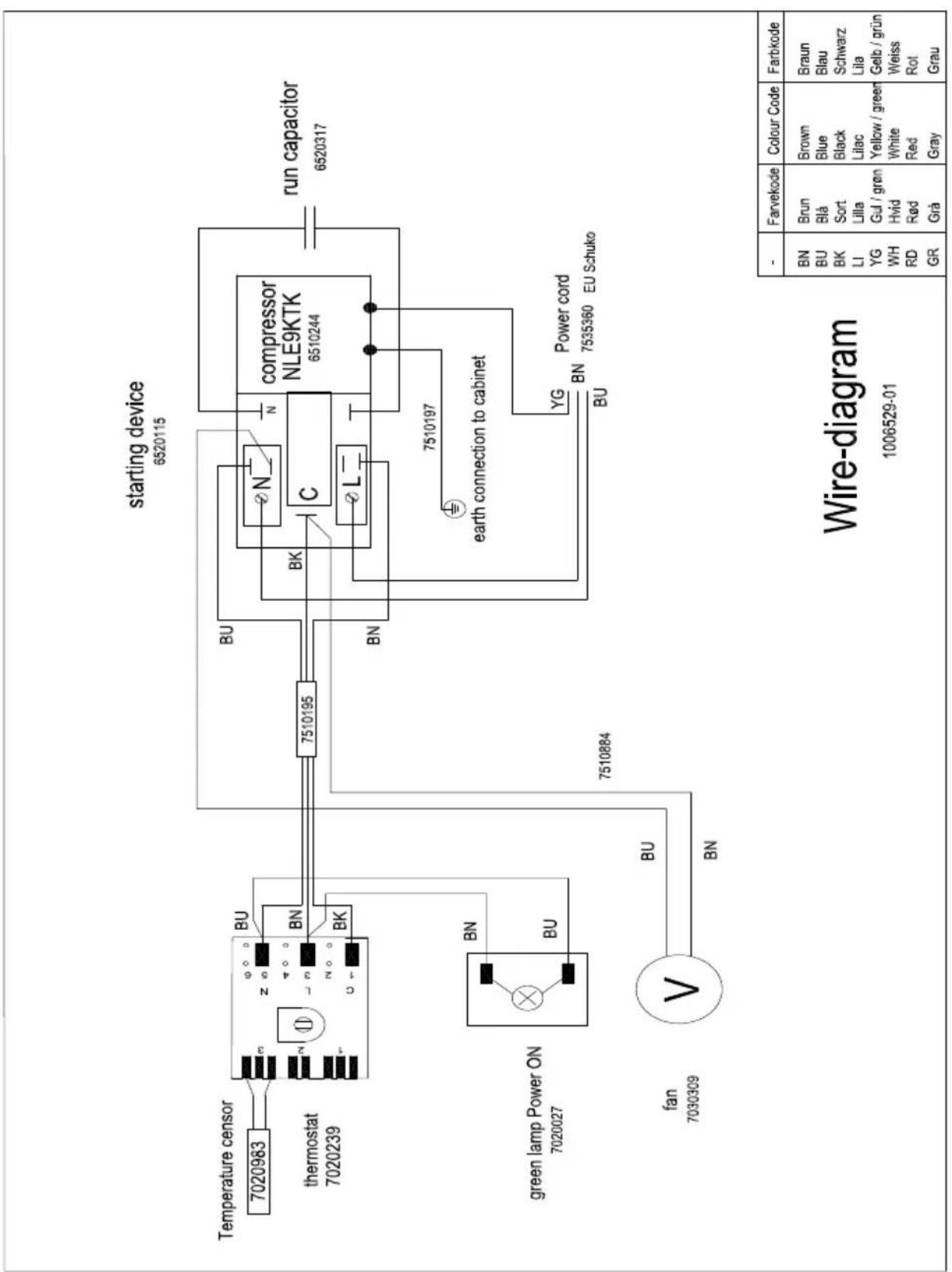

Schéma de câblage

Mise au rebut

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adaptés des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2012/19/UE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Note relative au pictogramme à apposer sur les piles

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la directive relative au produit chimique concerné.
