РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MF 114 VESTFROST

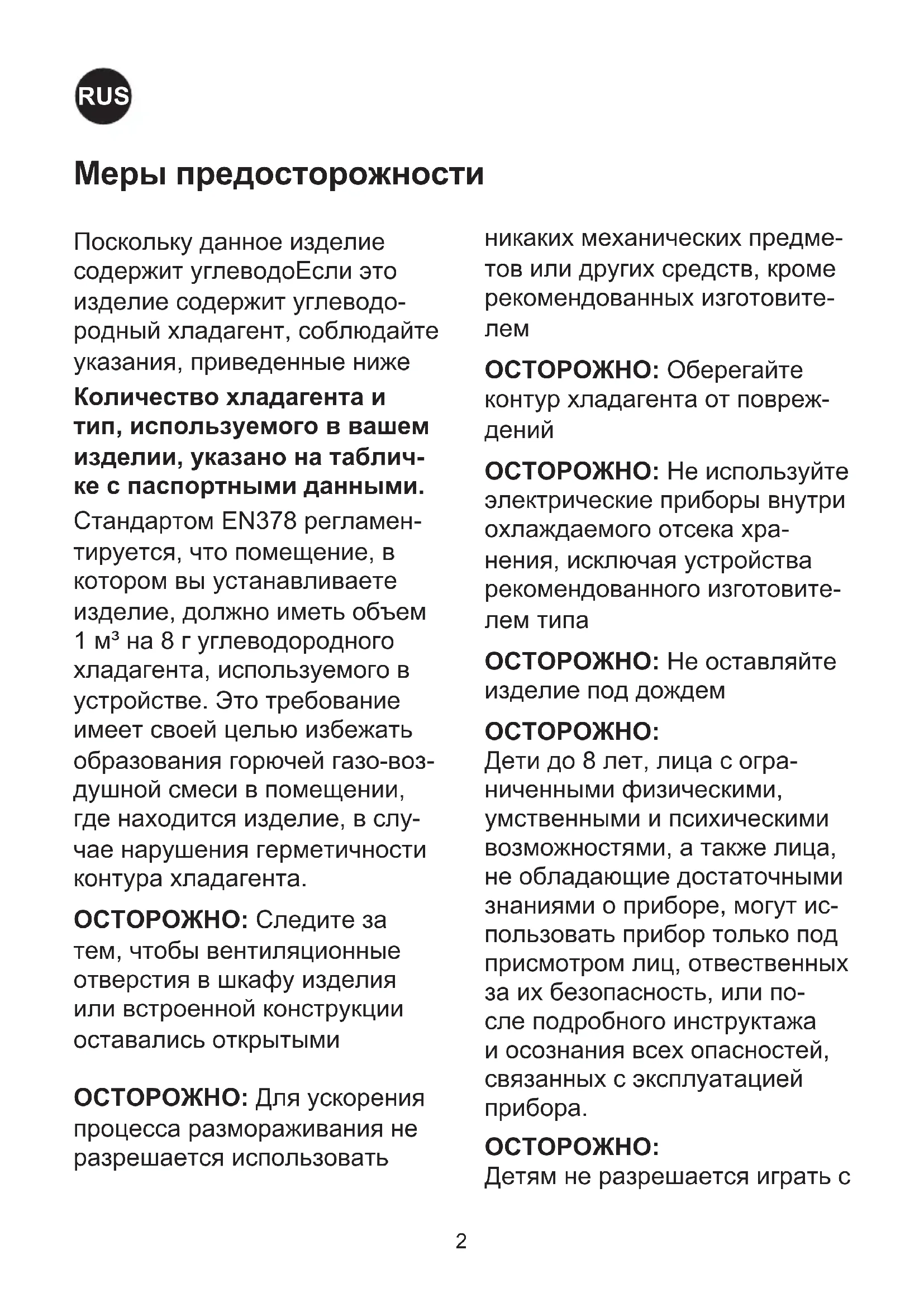

ОСТОРОЖНО: Оберегайте контур хладагента от повреж-

ОСТОРОЖНО:Не используйте электрические приборы внутри охлаждаемого отсека хра- нения, исключая устройства рекомендованного изготовите-

ОСТОРОЖНО:Не оставляйте изделие под дождем

Дети до 8 лет, лица с огра- ниченными физическими, умственными и психическими возможностями, а также лица, не обладающие достаточными знаниями о приборе, могут ис- пользовать прибор только под присмотром лиц, отвественных за их безопасность, или по- сле подробного инструктажа и осознания всех опасностей, связанных с эксплуатацией

Детям не разрешается играть с3 RUS Мерыпредосторожности

Очистка и обслуживание при- бора не должны производиться детьми, это допустимо, только если они старше 8 лет и их кон- тролируют взрослые.

Оберегайте контур хладагента от повреждений.

Не храните взрывоопасные вещества, такие как аэрозольные баллоны с горючей топлива в этом

Есть опасность опасность пожа- ра или взрыва легковоспламе- няющихся хладагента исполь- зуется. Должен только быть отремонтированы специально обученным персоналом.

При установке аппарата убедитесь, что шнур питания не защемлен или не поврежден.

Не размещайте блок переносных розеток или переносные источники питания на задней панели устройства.

В приборе используется горючий изолирующий продувочный газ. За информацией о безопасной утилизации обращайтесь в местную службу утилизации. См. Раздел «Утилизация».

Уплотнительная полоса Отсек компрессора с вентиляционной решеткой Указатель температуры Ознакомьтесьсосвоимхолодильником Рис. 15 RUS Рис. 3

1. Распакуйте устройство и проверьте

его на наличие повреждений. При обнаружении каких-либо повреждений, сообщите об этом руководству.

2. Сравните данные таблички с

напряжением и частотой вашей сети.

3. Извлеките из устройства внутренний

упаковочный материал. Распаковкаи

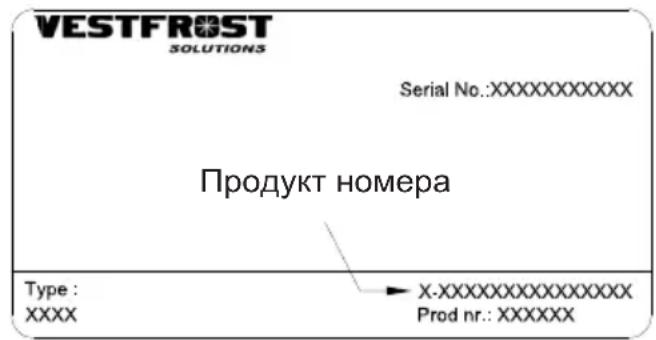

Модель MF представляет собой моро- зильный ларь для хранения вакцины и замораживания аккумуляторов холода. Он имеет два отсека; один отсек для хранения вакцины и другой для замора- живания аккумуляторов холода. Электропитание Морозильный ларь MF для вакцин осна- щен мощным компрессором, способным работать при падении напряжения на 22% ниже номинального напряжения. См. табличку с техническими данными. При более сильных колебаниях напряже- ния рекомендуется пользоваться автома- тическим стабилизатором напряжения. Табличка с паспортными данными содер- жит различную техническую информа- цию, а также модель и серийный номер. Общиесведения

Ларь должен быть установлен в хорошо проветриваемом помещении, в защищен- ном от прямых солнечных лучей месте и в отдалении от других источников тепла. Убедитесь, что ларь стоит на полу ровно. Расстояние между стеной помещения и задней и левой сторонами ларя должно составлять не менее 50 мм, а расстояние между стеной и правой стороной ларя - не менее 100 мм. Рис. 2 Если в помещении находятся другие холодильники или морозильники, то они должны размещаться на расстоянии как минимум 200 мм друг от друга. Между днищем изделия и полом должен быть зазор не менее 30 мм. ПРИМЕЧАНИЕ:Необходимообеспечить свободныйдоступквентиляционной

Прибор должен быть подключен к 220/240V 50Hz Гц переменного тока через правиль- но установленную заземленной розетке. Розетка должна быть слиты с 10-13А предо-

Если прибор должен работать в неевро- пейской страной, проверить на табличке, соответствует ли напряжение питания и переменного тока типа с указанием вашего

Информацияонапряжение,токили мощностьприведенынатабличке Данные отношении напряжения и потре- бляемой мощности / тока приведены на

Подключите аппарат к стабилизатору напряжения и подключите стабилизатор напряжения к настенной розетке. (Рис. 4 + 5) Стабилизаторы

Настоятельно рекомендуется, чтобы все оборудование холодильной цепи, работающее от переменного тока, было установлено с подключением стабилизатора напряжения, чтобы защитить оборудование от колебаний напряжения. Стабилизаторы следует выбирать и устанавливать в соответствии с имеющимися параметрами входного напряжения. Инструкции для пользователя: Каждый холодильный агрегат должен быть подключен к отдельному стабилизатору. Не рекомендуется обход стабилизатора, так как такая практика может привести к повреждению оборудования холодильной цепи и, в свою очередь, поставит по угрозу безопасность вакцин, следовательно, этого следует избегать. Должно быть доступно и подключено правильное заземление. Обратите внимание на необходимость немедленного восстановления рабочего состояния стабилизаторов. В случае необходимости оказания технической помощи, следует связаться с уполномоченным поставщиком услуг Vestfrost. Стабилизатор напряжения также снабжен устройством для отключения выходного напряжения на рефрижератор с ледовой обшивкой в случае, если напряжение сети падает ниже или выше заданного диапазона входного напряжения. Выходное напряжение автоматически восстанавливается после установленной на заводе задержки от 3 до 6 минут (спецификации WHO/PQS E007/ VS01.4),когда напряжение сети находится и остается в пределах рекомендуемого

Рис. 4 Рис. 57 RUS Электрическое подключение Этот ларь оснащен одним термоста- том. См. рис. 6 и рис. 7 Регулировка температуры Рис. 7 Рис. 6 Применяемый электронный термостат поддерживает температуру в отсеках хранения вакцины и замораживания аккумуляторов холода. В положении 1 охлаждение минималь- ное, в положении 8 – максимальное. Охлаждениеларя Перед загрузкой в ларь вакцин убедитесь в том, что температура ниже -15 °C: ● Установите термостат в положение 5 ● Проверьте температуру по термометру ● Если температура в отсеке хранения вакцины выше -15°C, следует отрегули-ровать термостат. Температуру в отсеке для вакцины необходимо постоянно проверять при помощи термометра. Она должна находиться в пределах от -15 до -25°C.В связи с технологическим допуском на ра-боту термостата следует всегда контроли-ровать температуру во время охлаждения.8 RUS Загрузкаларя Загрузкавакцинами После того как температура в морозиль- ном ларе стабилизируется, т.е. станет ниже -15... -25°C, и компрессор остано- вится и вновь заработает, можно загру- жать вакцины. Вакцины следует разме- щать в средней части. Загрузкаизамораживание аккумуляторовхолода Аккумуляторы холода размещаются в от- секе аккумуляторов холода и подвесном поддоне. Убедитесь в наличии хорошего контакта между аккумулятором холода и поверхностью испарителя. Рис. 8 Рис. 8 Размораживаниеи

Чтобы ларь хорошо работал и обеспечи- вал экономию энергии, его необходимо мыть и размораживать. Когда вы открываете ларь, в него по- падает влага и оседает на холодных внутренних поверхностях, образуя слой инея или льда. Слой льда делает работу морозильного ларя менее эффективной и подлежит удалению путем размораживания. Рекомендуется размораживать ларь раз в 3 месяца. Еслитермостатнастроеннаболее высокуютемпературу,незабудьте проверитьтемпературувотсекехра- нениявакцины Размораживание 1.Перед размораживанием следует пере- ложить вакцины вместе с аккумуля- торами холода в другой работающий морозильный ларь или холодильную

2. Выключите ларь и полностью отключи-

3. Вытащите дренажные пробки.Одна

находится внутри морозильной камеры

4. Поместите поддон под водоотвод

5. Поставьте чашку горячей (но не

кипящей) воды в морозильник, закройте крышку и подождите около 30 минут до того, как снимать неплотный слой снега с помощью пластикового

6. Чтобы вода не повредила пол

во время размораживания, рекомендуется время от времени проверять поддон под водоотводом и накрыть пол вокруг водоотвода талой воды для защиты от льда и брызг. Когда весь снег и лед растают, очистите внутренние поверхности камеры, а также крышку, прокладку9 RUS крышки и внешние поверхности камеры, используя раствор воды с мягким детергентом без запаха.

7. Вытрите насухо морозильник мягкой

тканью и убедитесь, чтобы после чистки не осталось влаги.

8. Вставьте на место дренажные пробки

внутри морозильной камеры и на внешней поверхности, и проверьте исправное состояние прокладки

9. Включите прибор и убедитесь, что он

замерзает (температура снижается)

10. Проверьте, не текут ли емкости с

водой, прежде чем возвращать их в морозильную камеру. Поместите емкости с водой согласно инструкциям, прибл. через 5 минут после включения. Закройте крышку.

1. После размораживания ларь следует

2. Ларь моется изнутри раствором

неагрессивного моющего средства в теплой воде.

3. Вымытые части должны полностью

4. Ларь моется снаружи раствором

неагрессивного моющего средства или мыла в теплой воде.

5. Закройте крышку и выполните

действия, описанные в подразделе ”Охлаждение ларя” на стр. 710 RUS Поискиустранениенеисправностей Неисправность Возможнаяпричина Способустранения Компрессор не работает, и ледяные кассеты не холодные Не проявляйте нетерпения, скорее всего компрессор запустится в течение ближайших минут. В противном случае выполните следующие проверки: - Убедитесь в том, что питание подключено и провод, идущий от солнечной панели к изделию, не

- Проверьте плавкий предохрани- тель и замените его при необходи-

- Если указанные выше действия не дали результата, вызовите тех- нического специалиста. Компрессор работает, и температура слиш-

Засорена вентиляционная

Крышка не закрыта надлежащим

Вентилятор внутри изделия закли- нило или он вышел из строя. Вентилятор в отсеке компрессора заклинило или он вышел из строя. Температура помещения, в кото- ром установлено изделие, слишком

Обеспечьте нормальную циркуля- цию воздуха. Закройте крышку надлежащим

Проверьте работу вентилятора. Если вентилятор не работает, его необходимо заменить. См. раздел:

Проверьте работу вентилятора. Если вентилятор не работает, его необходимо заменить. См. раздел:

Защитите изделие от падения на него прямых солнечных лучей и улучшите вентиляцию в помеще-

Солнечный термометр не работает. Замените солнечный термометр.11 RUS Отказотгарантийныхобяза-

Поломки и повреждения, обусловленные напрямую или косвенно несоблюдением правил эксплуатации, использованием не по назначению, неудовлетворительным техническим обслуживанием, неправиль- ным механическим или электрическим монтажом. Пожары, аварии, удары мол- нии, перепады напряжения или другие электрические нарушения, включая дефектные плавкие предохранители или неисправности питающей сети. Следует иметь в виду, что внесение изменений в конструкцию изделия или комплектацию изделия ведет к аннули- рованию гарантии и ликвидации ответ- ственности за качество изделия, а само изделие нельзя будет эксплуатировать законно. Сертификация, указанная на табличке с паспортными данными, также станет недействительной. Вопросы, связанные с транспортными поврежде- ниями, обнаруженными покупателем, как правило, решаются между покупателем и дистрибьютором, т.е. дистрибьютор обя- зан удовлетворить претензии покупателя. Прежде чем обращаться к специалистам за оказанием технической помощи, вы- ясните, не можете ли вы устранить неис- правность самостоятельно. Если на ваше обращение за оказанием помощи гаран- тия не распространяется, например, если изделие вышло из строя в результате перегорания плавкого предохранителя или нарушения правил эксплуатации, вам будет выставлен счет, исходя из рас- ходов на оказание технической помощи. Гарантия,запасныечастиисервис Продукт номера Запасныечасти При заказе запасных частей укажите тип, Продукт и заводской номера вашего изделия . Эта информация приведена на табличке с паспортными данными на задней стенке изделия. Табличка с паспортными данными содержит различ- ную техническую информацию, включая тип и серийные номера. Примечание: При необходимости ремон- та или замены вашего изделия обращай- тесь только в официальные сервисные

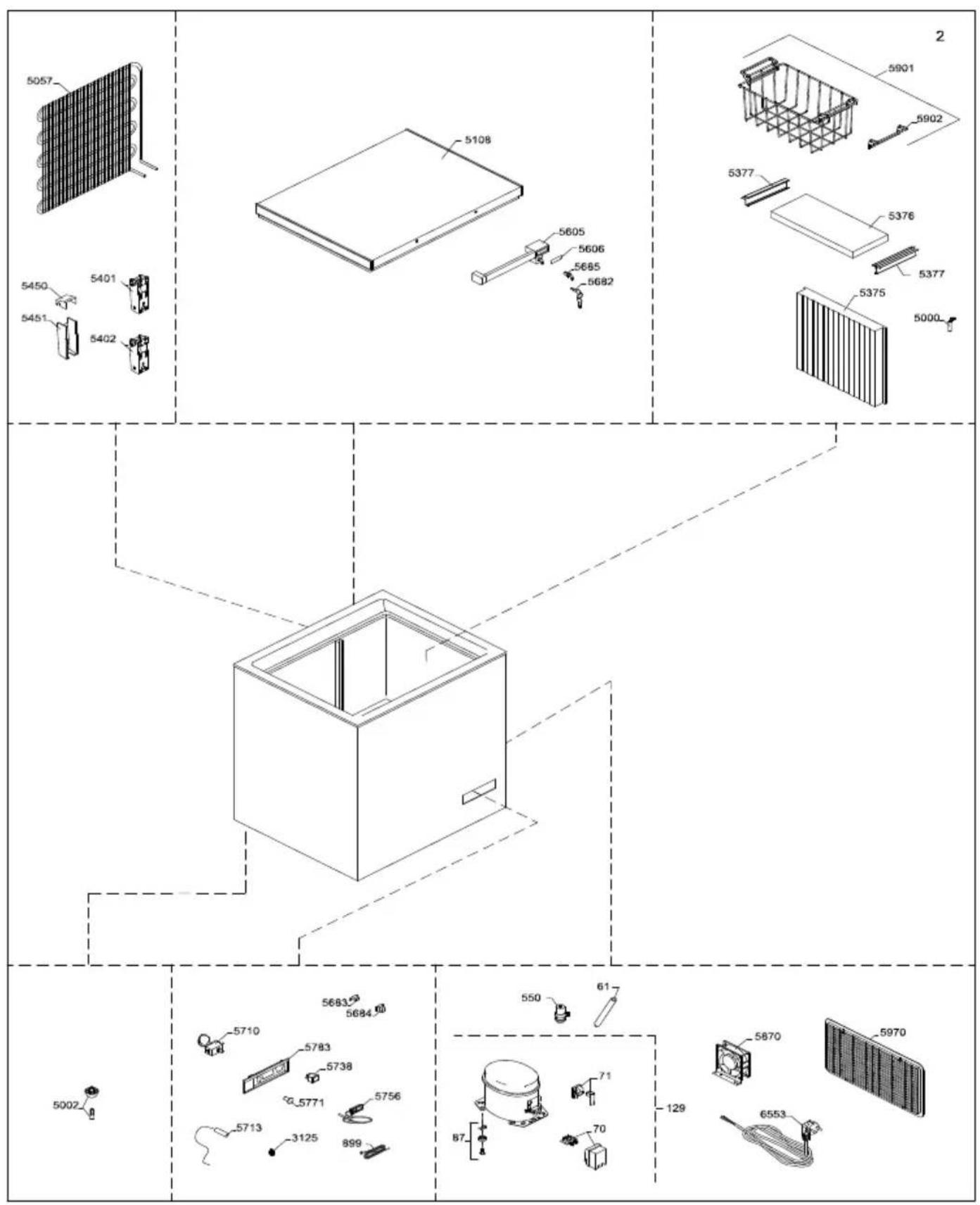

Позиция Код номенклатуры Наименование номенклатуры 0061 0-6538001 Фильтр-осушитель,

921001 Крышка + зажим проводки

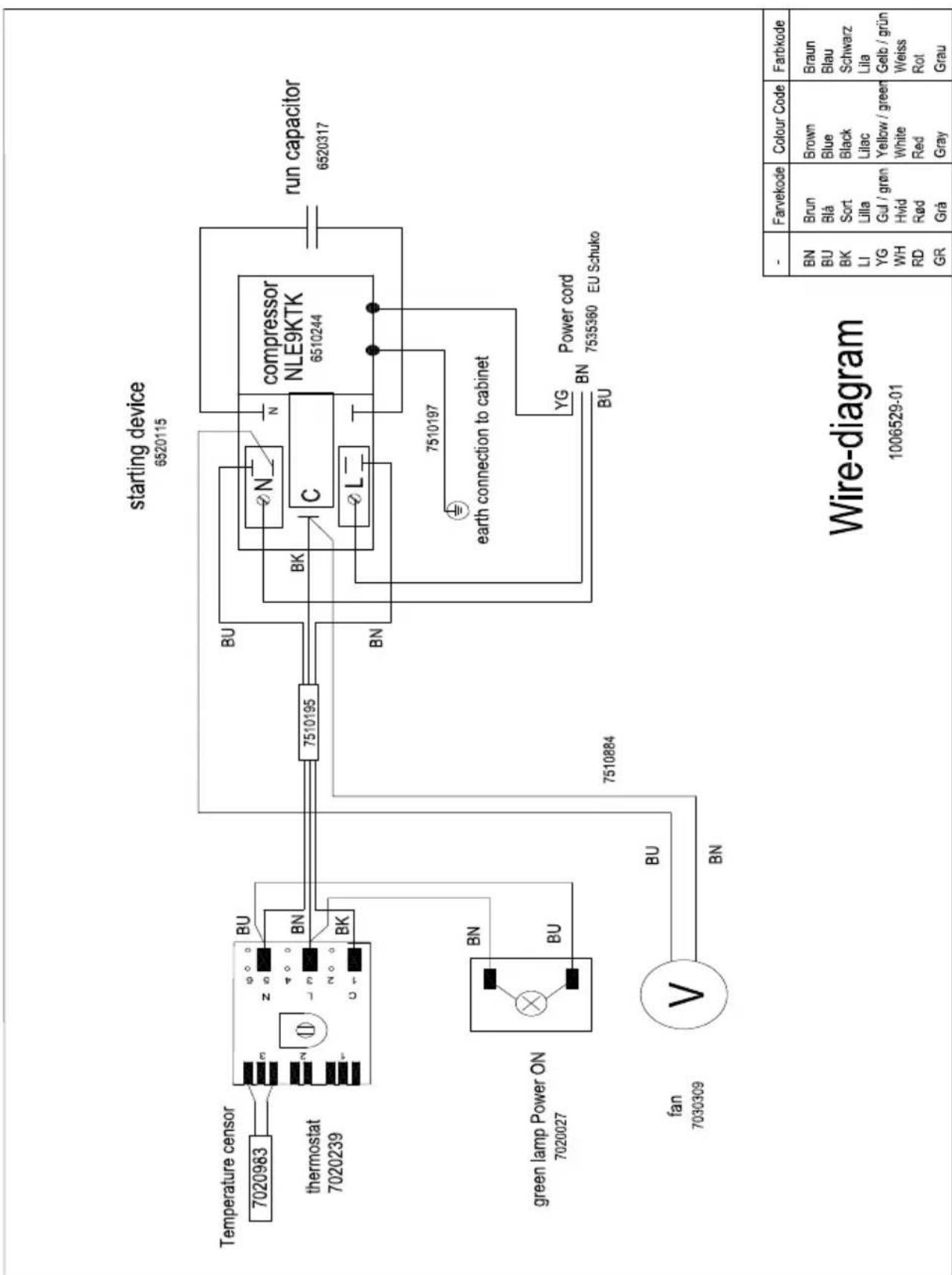

921115 Пусковое устройство 0087 0-6038175 Основание арматура, набор, полный 0129 8-036038255 Компрессор - NLE 9KTK 0550 6520317 Операционный конденсатор-4μF 0899 7020983 Датчик 3125 3010457 Держатель трубы 5000 3010049 Сливная пробка 5002 6000959 Основание со штырьком 5057 6010084 Конденсатор

Крышка с пенополимером без ручки/навесок

Перегородка, в сборе

Крышка отсека для быстрого замораживания 5377 3020245-23 обрабатывать 5401 1510133 шарнир 5402 1510136 Петля с пружиной 5450 3011135-01 Верхняя часть крышки навески 5451 3010032-01 Нижняя часть крышки навески 5605 304090501 Ручка с замком 5606 8090342-94 ручки 5682 1510046 Ключ, комплект - 2шт. 5683 2040145 Фиксатор для ручки 5684 3010265-01 Крышка для фиксатора 5685 600098801 Замок с ключами 5707 7020248 Стабилизатор напряжения 5710 7020239 Термостат 5713 7020960 Датчик NTC S1, охлаждение 5738 7010027 Контрольная лампа, зеленая 5756 7020164 Термометр, солнечный 5771 3010051-01 Ручка термостата 5783 3040146 Панель управления 5870 6000308 Вентилятор 5901 353090001 Корзина с ручкой 5902 3010107-01 ручка для корзины 5970 3010308-01 Решетка двигателя 6553 7535360 Сетевой шнур, Schuko, 3G1/2600 XXXX 1006529 Wire diagram Возможны изменения без предварительного уведомления. 1-N11467050910103 Версия :...

Дата :............ 01-02-2019 Кем утверждено :
