MF 114 - Congelador VESTFROST - Manual de uso y guía de instrucciones gratis

Tipo de producto	Congelador para vacunas (médico)
Marca	Vestfrost
Modelo	MF 114
Alimentación eléctrica	220-240 V, 50 Hz, protegido por fusible 10-13 A
Refrigerante	Hidrocarburos (R600a)
Rango de temperatura (compartimento vacunas)	-15°C a -25°C
Ajuste del termostato	Mecánico, posiciones 1 (frío mín.) a 8 (frío máx.)
Número de compartimentos	2: vacunas y acumuladores de frío
Método de descongelación	Manual, recomendado cada 3 meses
Limpieza	Agua tibia y detergente suave sin perfume
Estabilizador de tensión	Recomendado para proteger contra fluctuaciones
Ventilación	Rejilla de ventilación a mantener libre
Accesorios suministrados	Cesta con asa, llaves, tapones de drenaje
Piezas de repuesto	Lista completa incluida (compresor, termostato, etc.)
Garantía	No cubre daños debidos a uso incorrecto
Servicio postventa	Llamar a reparadores autorizados
Eliminación	Conforme a las directivas RAEE y pilas usadas

Preguntas frecuentes - MF 114 VESTFROST

¿Cómo ajustar la temperatura del congelador?

Gire la perilla del termostato a una posición entre 1 (frío mínimo) y 8 (frío máximo). Para la conservación de vacunas, la temperatura debe estar entre -15°C y -25°C. Use un termómetro para verificar.

¿Con qué frecuencia debo descongelar el aparato?

Se recomienda un descongelado cada tres meses. Siga el procedimiento: retire las vacunas, apague el aparato, abra los tapones de drenaje, coloque un recipiente con agua caliente en el interior, espere 30 minutos, luego limpie.

¿Qué hacer si el compresor no arranca?

Verifique que el aparato esté enchufado y que el cable no esté dañado. Revise el fusible o disyuntor. Si todo está en orden, espere unos minutos; si el problema persiste, contacte a un responsable técnico.

¿Qué tipo de refrigerante se usa en el MF 114?

El aparato utiliza un refrigerante hidrocarburo inflamable (R600a). Respete las instrucciones de seguridad: la habitación debe tener un volumen de al menos 1 m³ por 8 g de refrigerante.

¿Debo usar un estabilizador de tensión?

Sí, se recomienda encarecidamente usar un estabilizador de tensión para proteger el aparato contra fluctuaciones de tensión. El estabilizador debe adaptarse a la tensión de entrada.

¿Cómo limpiar el interior del congelador?

Use agua tibia con un detergente suave sin perfume. Después de la limpieza, seque cuidadosamente. No use productos abrasivos o inflamables.

¿Puedo usar aparatos eléctricos dentro del congelador?

No, a menos que sean recomendados por el fabricante. El uso de aparatos eléctricos no autorizados puede provocar chispas y riesgos de incendio.

¿Qué hacer si la temperatura mostrada es incorrecta?

Verifique el termómetro solar. Si el sensor solar carece de luz, encienda la luz. Si el problema persiste, reemplace el termómetro.

¿Dónde puedo encontrar las piezas de repuesto?

El manual incluye una lista completa de piezas de repuesto con números de artículo. Para pedir, indique el tipo y número de serie del aparato. Recurra a servicios autorizados.

¿Cómo instalar correctamente el aparato?

Coloque el aparato en una habitación bien ventilada, protegida del sol. Respete un espacio de al menos 50 mm en la parte trasera y en el lado izquierdo, 100 mm en el lado derecho, y 30 mm debajo de la base. Asegúrese de que la rejilla de ventilación esté libre.

MANUAL DE USUARIO MF 114 VESTFROST

ES Instrucciones para el uso

RUS Инструкция по эксплуатации

CHI 使用说明

EJg 13

ARA

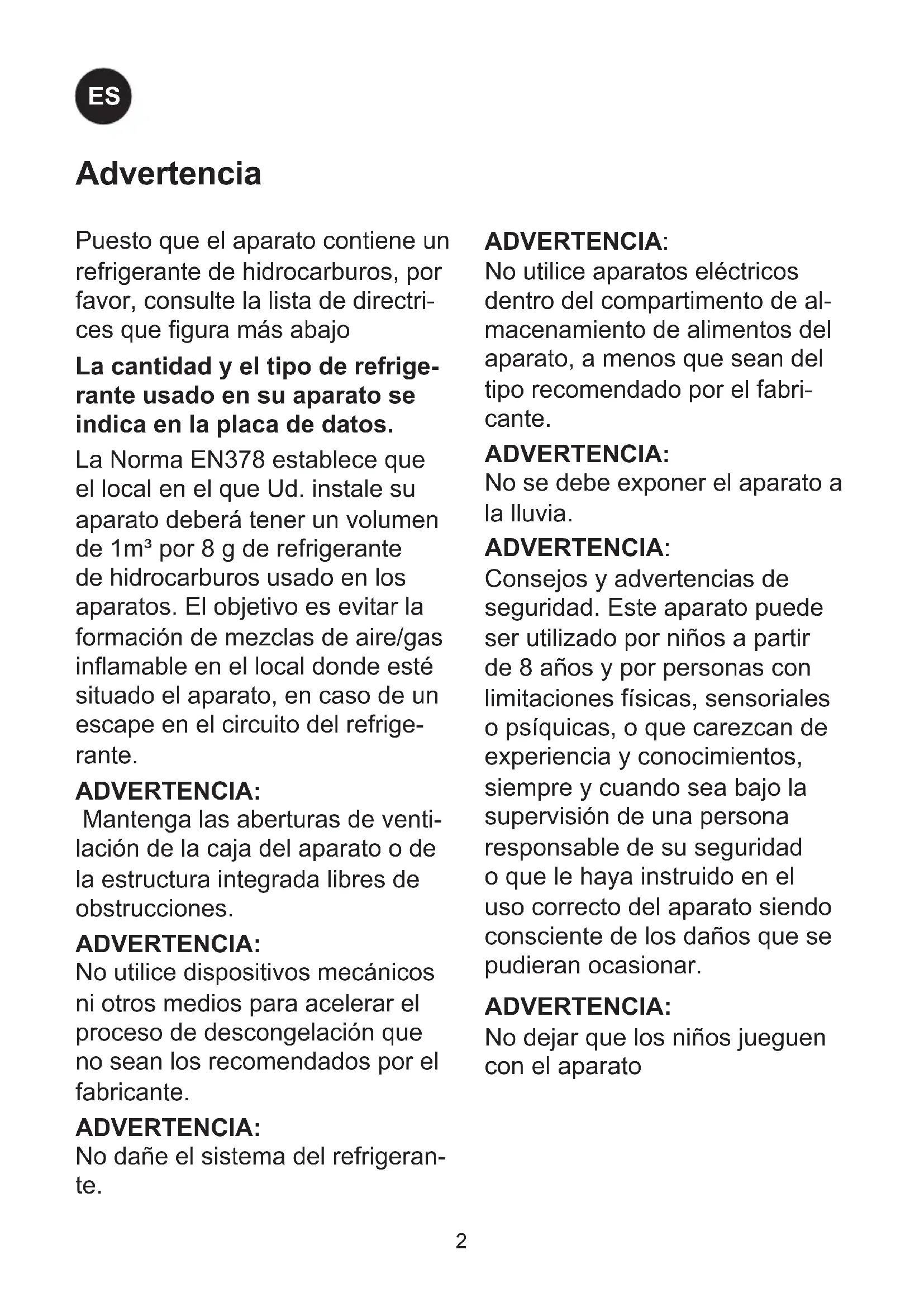

ADVERTENCIA

Puesto que el aparato contiene un refrigerante de hidrocarburos, por favor, consulte la lista de directrices que figura más abajo.

La cantidad y el tipo de refrigerante usado en su aparato se indica en la placa de datos.

La Norma EN378 establece que el local en el que Ud. instale su aparato debe tener un volumen de 1 m^3 por 8 g de refrigerante de hidrocarburos usado en los aparatos. El objetivo es evitar la formación de mezclas de aire/gas inflamable en el local donde está situado el aparato, en caso de un escape en el circuito del refrigerante.

ADVERTENCIA:

Mantenga las aberturas de ventilación de la caja del aparato o de la estructura integrada libres de obstrucciones.

ADVERTENCIA:

No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación que no sean los recomendados por el fabricante.

ADVERTENCIA:

No dañe el sistema del refrigerante.

ADVERTENCIA:

No utilice aparatos eléctricos dentro de los compartimentos para alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.

ADVERTENCIA:

No exponga el aparato a la lluvia.

ADVERTENCIA:

Consejos y advertencias de seguridad. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o psíquicas, o que carezcan de experiencia y conocimientos, siempre y cuando sea bajo la supervisión de una persona responsable de su seguridad o que le haya instruido en el uso correcto del aparato y sea consciente de los riesgos que se pudieran ocasionar.

ADVERTENCIA:

No permita que los niños jueguen con el aparato.

ADVERTENCIA:

La limpieza y el mantenimiento rutinario no deben encomendarse a los niños a menos que sean mayores de 8 años y lo hagan bajo supervisión.

ADVERTENCIA:

No guarde sustancias explosivas, tales como latas de aerosol con un propelente inflamable, en este electrodoméstico.

ADVERTENCIA:

Peligro de incendio o explosión si se utiliza refrigerante inflamable. Solo debe ser reparado por personal capacitado.

ADVERTENCIA:

al colocar el aparato, asegúrese de que el cable de energía no está atascado o dañado.

ADVERTENCIA:

no ubique las tomas de corriente portátiles o suministros de energía portátiles en la parte trasera del aparato.

ADVERTENCIA:

El aparato utiliza gas soplado de aislamiento inflamable. Para obtener información sobre la eliminación segura, póngase en contacto con su servicio de eliminación local. Ver sección sobre eliminación.

Índice

Advertencia 2

Conozca su Refrigerador 5

Información general 6

Desembalaje e instalación 6

Estabilizador de voltaje 7

Regulación de la temperatura 8

Carga del aparato 9

Descongelación y limpieza 9

Corrección de fallos 11

Garantía, repuestos y servicios 12

Lista de piezas de repuesto 13

Diagrama de alambre 15

Eliminación de electrodomésticos 16

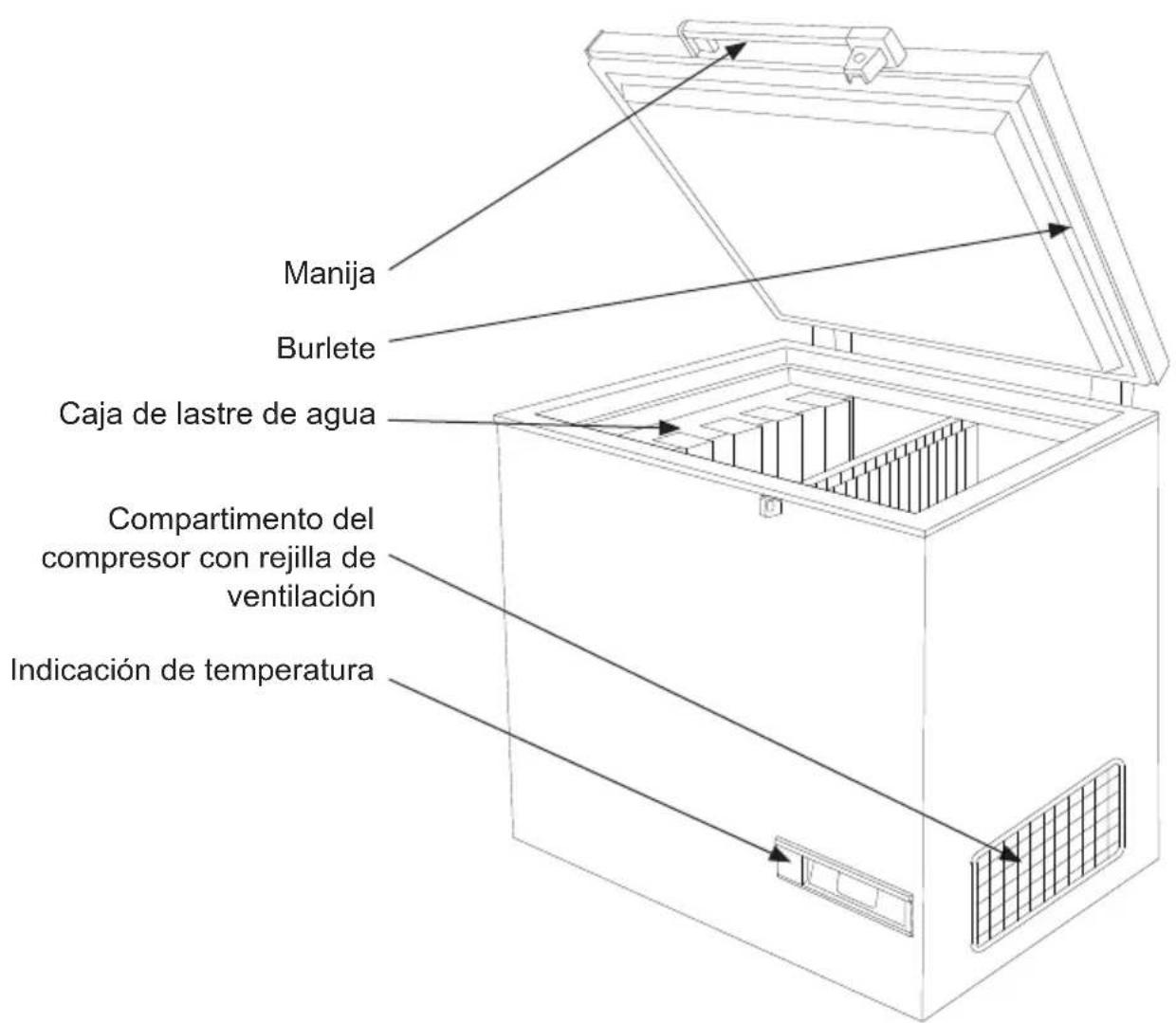

Conozca su refrigerador

Fig. 1

Codigos PQS	Modelo Especillas de rendimiento de PQSRénerencia de asignación:	Protocolo independiente de prueba de PQSProtocolo de verificacion de producto:
E003/024 MF 114 E003/FZ01.2 E003/FZ01-VP.2

Información general

El modelo MF es un congelador para el almacenamiento de vacunas y bolsas de hielo. Tiene dos compartimientos, uno para almacenar vacunas y otro para congelar bolsas de hielo.

Fuente de alimentación eléctrica

El congelador de vacunas MF viene equipado con un compresor de servicio pesado que puede funcionar con voltajes de hasta un 22% menor que el voltaje nominal. Consulte la placa de especificaciones técnicas. Si las variaciones de voltaje exceden estos márgenes, se recomienda el uso de un estabilizador automático de voltaje.

Fig. 2

AVISO: No debe obstaculizarse el acceso a la rejilla de ventilación.

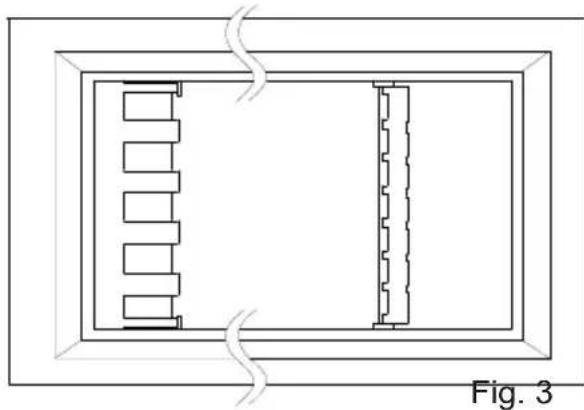

Desembalaje e instalación

Desembalaje

• Retire el embalaje del aparato y verifique que no tenga daños. Si observa algún daño, infórmelo a su supervisor.
• Verifique que el voltaje y la frecuencia de la alimentación eléctrica coincidan con lo especificado.
• Abra el aparato y retire el material de embalaje.

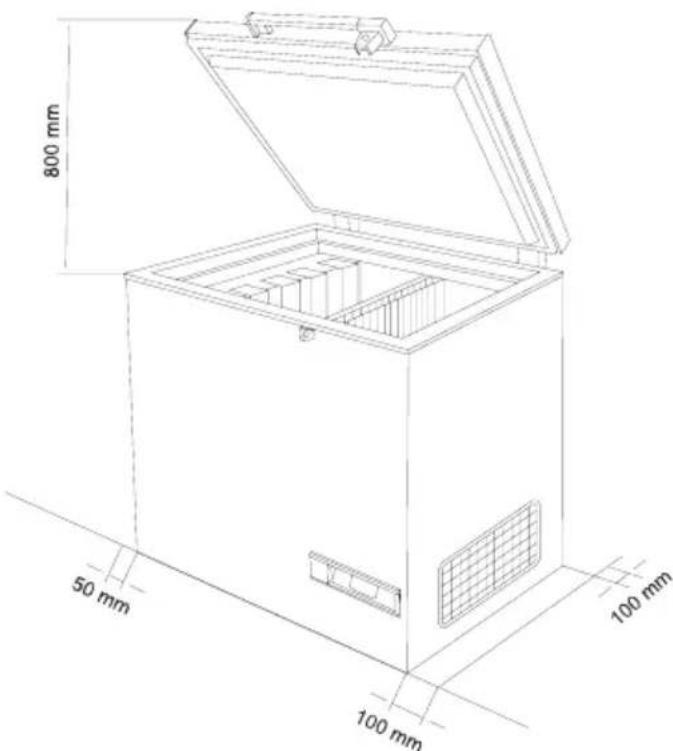

Instalación

Se debe colocar el aparato en una habitación bien ventilada, no debe recibir luz.

Coloque el aparato en el piso, cerciórese de que esté a nivel. La distancia entre la pared y la parte posterior y el lado izquierdo del aparato debe ser de 50 mm como mínimo, y la distancia entre la pared y el lado derecho del aparato debe ser de 100 mm como mínimo. Figura 2.

Si se instala en una habitación junto con otros refrigeradores/congeladores, cerciórese de que haya una distancia mínima de 200 mm entre los aparatos.

Debe haber una separación mínima de 30 mm entre la base del aparato y el suelo.

Estabilizador de voltaje

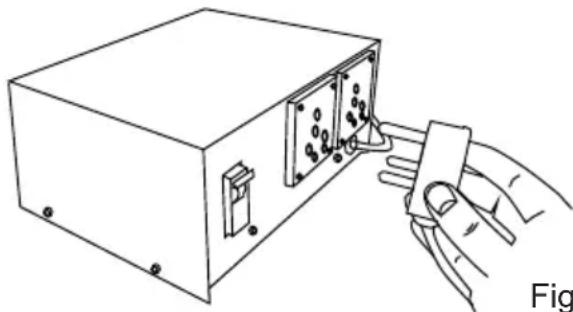

Conexión eléctrica

Es altamente recomendado que todos los equipos de cadena de frío, que funcionan con corriente alterna, se instalen con un estabilizador de voltaje, para proteger el equipo contra las fluctuaciones de voltaje.

Los estabilizadores deben ser seleccionados e instalados según el voltaje de entrada disponible.

Instrucciones para el usuario:

Cada unidad de refrigeración debe estar conectada a un estabilizador individual.

No se recomienda la derivación del estabilizador, ya que tal práctica puede provocar daños del CCE y, a su vez, la calidad de las vacunas y por tanto debe ser evitado.

La conexión a tierra correcta debe estar disponible y conectada.

Enfatizan en reparar los estabilizadores inmediatamente. Identifique al proveedor de servicios autorizado de Vestfrost, en caso de que se necesite asistencia técnica.

El estabilizador de voltaje también proporciona el arreglo para ajustar su voltaje de salida para el ILR, en caso de que el voltaje de la red eléctrica pase por encima o por debajo, según el rango de voltaje de entrada diseñado. La salida se restablece automáticamente después de la demora de ajuste de fábrica, de 3 a 6 instantes (según especificaciones WHO/PQSE007/vs 01.4) cuando el voltaje de la red eléctrica está bajo el rango recomendado y permanece bajo.

Este aparato cumple con las directivas UE relevantes, incluyendo la Directiva de Bajo Voltaje 2014/35/EU y la Directiva de Compatibilidad Electromagnética 2014/30/EU.

La toma de corriente debe ser libremente accesible (preferentemente emplazada por encima del armario).

Conectar la unidad a una red eléctrica de corriente alterna de 220/240V 50Hz a través de una toma de corriente instalada reglamentariamente y provista de puesta a tierra.

La toma de corriente debe estar protegida con un fusible de 10-13 amperios.

En los aparatos destinados a países fuera del continente europeo deben verificarse si los valores de la tensión de conexión y el tipo de corriente que figuran en la placa de características del aparato coinciden con los de la red nacional.

La información sobre voltaje / corriente o la energía, se da en la placa de características.

Si se ha dañado el cable de alimentación eléctrica, este debe ser reemplazado por el fabricante, su técnico de servicio o personal con una formación equivalente, para evitar peligros.

La placa de características, situada en el interior del aparato, contiene algunos datos técnicos, además del número de tipo y serie.

La placa de características, situada en el interior del aparato, contiene algunos datos técnicos, además del número de tipo y serie.

Enfriamiento del aparato

Antes de cargar el aparato de vacunas, asegúrese de que la temperatura sea inferior a -15 °C.

• Ajuste el termostato a la posición 5
• Coloque un termómetro en la bandeja
• Si la temperatura del compartimento de vacunas es superior a -15 °C, debería ajustarse el termostato. Siempre se debe observar la temperatura en el compartimento para vacunas, y debe encontrarse dentro de los límites de -15 °C a 25 °C.

Debido a la tolerancia mecánica de los termostatos, siempre se debe controlar la temperatura durante el enfriamiento.

Preparación

Verifique que el enchufe del aparato se ajuste a su tipo de toma de corriente. Si no son compatibles, haga que un electricista calificado ajuste el enchufe del aparato. Este aparato debe estar conectado a tierra.

Conecte el aparato al estabilizador de voltaje y luego conecte el estabilizador de voltaje a la toma de corriente.

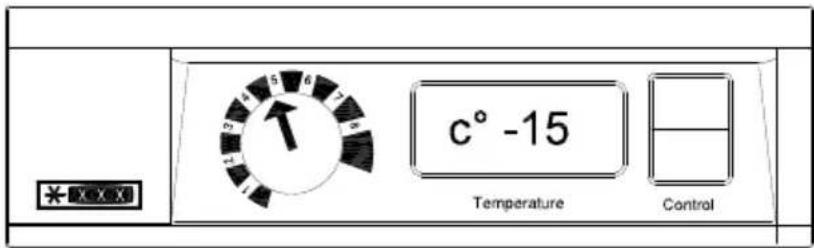

Regulación de la temperatura

Este aparato está equipado con 1 termostato. Véanse las figuras 6 y 7

Fig 7

El termostato es un termostato mecánico que controla la temperatura en el compartimento para vacunas y en el de congelación de bolsas de hielo. La posición 1 aplica el frío mínimo y la posición 8 aplica el frío máximo.

Carga del aparato

Carga de vacunas

Cuando la temperatura en el congelador se haya estabilizado, es decir, la temperatura se encuentre entre 15°C y 25°C y el compresor se apague y se encienda, se podrán cargar las vacunas.

Deberían colocarse las vacunas en la parte intermedia.

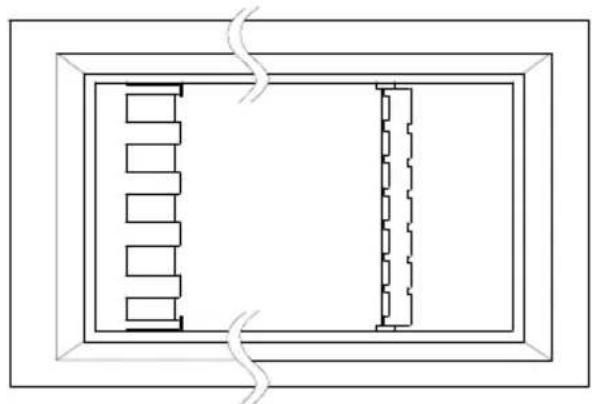

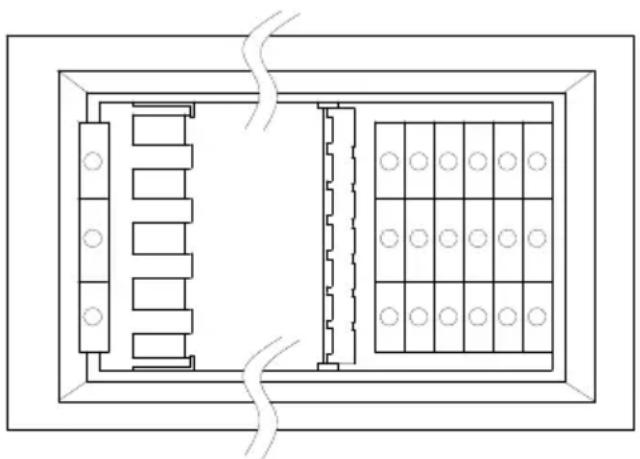

Carga y congelación de bolsas de hielo

Deberían colocarse las bolsas de hielo en el compartimento de bolsas de hielo y la bandeja suspendida. Asegúrese de tener un buen contacto entre la bolsa de hielo y la superficie del evaporador. Figura 8.

Fig 8

Si se ha ajustado el termostato a una posición más caliente, recuerde comprobar la temperatura del compartimiento de vacunas.

Descongelación y limpieza

Para que el aparato funcione bien y para ahorrar energía, es importante que se lo limpie y descongele periódicamente.

Al abrir el aparato, entra la humedad y se deposita en las superficies frías interiores y forma una capa de escarcha o hielo. La capa de hielo resta eficiencia al congelador y es necesario eliminarla, "descongelarla".

Se recomienda descongelar el aparato cada tres meses.

Descongelación

Proceda de la siguiente manera:

1. Antes de descongelar el aparato es necesario trasladar las vacunas a otro congelador en funcionamiento o a una nevera portátil con paquetes de hielo.
2. Apague el aparato y desconecte el enchufe.
3. Abra los tapones de drenaje. Uno se encuentra en el interior del compartimento
4. Coloque una bandeja debajo del desagüe de agua.
5. Coloque un recipiente de agua caliente (pero no hirviendo) en el congelador, cierre la tapa y espere unas 30 horas antes de quitar la escarcha suelta con el raspador de plástico.
6. Para evitar que el agua dañe el piso durante la descongelación, es recomendable revisar la bandeja de agua de vez en cuando y cubrir el piso alrededor del desagüe para protegerlo contra el hielo y las salpicaduras. Cuando toda la escarcha y el hielo se hayan derretido, limpie el gabinete interior, así como la tapa, la junta de la tapa y el exterior del aparato, usando agua con un detergente suave y sin perfume.
7. Seque el congelador con un paño suave y asegúrese de que no quede humedad antes de la limpieza.
8. Vuelva a insertar los tapones de drenaje interno y externo, y verifique que la empaquetadura de la tapa no esté defectuosa.
9. Encienda el aparato y asegúrese de que esté congelando (la temperatura disminuya).
10. Verifique que los paquetes de agua no estén goteando antes de devolverlos al compartimiento del congelador. Coloque los paquetes de agua según las instrucciones, aproximadamente 5 horas después de haber encendido el congelador. Cierre la tapa.

Limpieza

1. Será necesario limpiar el aparato cuando este se descongele.
2. Limpie el interior del aparato con una mezcla de agua tibia y detergente suave.
3. Deje que las partes limpias se sequen completamente.
4. Limpie el exterior del aparato con una mezcla de agua tibia y detergente suave o jabón.
5. Cierre la tapa y siga los procedimientos indicados en la sección "Enfriamiento del aparato".

Corrección de fallos

Fallo Causa posible Sol	Ución
El compresor no está en funciona, y los paquetes de hielo no está fríos	Espere, lo más probable es que el compresor vuela a funciona a los poco horas.	Si este no sucediera, disfruebe loCEEjiente:- Compruebe que está connectada la alimentación electrica, y que el cable que va del panel solar al aparato está intacto.- Controle el fusible, y cámbielo si es necesario.- Si todo lo arriba indica está bien, llama a su supervisor técnico.
El compresor está en funciona, y la temperatura es demasiado alta	La rejilla de ventilación está bloqueada. La taps no está cerrada debidamente. El ventilador dentro del aparato estábloqueado o defectuoso. El ventilador dentro del compresor estábloqueado o defectuoso. La Temperatura del local donde se hasinstalado el aparato esdemasiado alta.	Verifique que no haya obstrucciones para la circulación del aire.Verifique que la tapa está debidamentecerrada. Controle que el ventilador está en fun-cionamiento, de lo contrario deben Cambiarse. Véase la sección: ServicioControle que el ventilador está en fun-cionamiento, de lo contrario deben Cambiarse. Véase la sección: ServicioProteja el aparato de la luz solar directa, y asegúrese de que el local está más ventilado.
No se indica ninguna temperatura en lapellalla	El termómetro solar no funciona No hay suficiente luz para el sensor solar.	Cambio el termómetro solar.Enciende la luz

Garantía, repuestos y servicios

Exclusiones de la Garantía

Fallos y daños causados directa o indirectamente por uso erróneo o indebido, mantenimiento insuficiente, integración o instalación erróneas o conexiones eléctricas defectuosas. Incendio, accidente, rayos, variaciones de voltaje u otras interferencias eléctricas, incluidos fusibles defectuosos o fallos en las instalaciones de suministro eléctrico.

La Garantía no cubre reparaciones realizadas por centros de servicios distintos de los autorizados, ni aquellos fallos y daños que el fabricante demuestre que se deben a causas distintas a defectos de fabricación o de materiales.

Por favor, tenga en cuenta que los cambios en la construcción del aparato o en sus componentes cancelarán esta Garantía y la responsabilidad de producto, y no podrá utilizar el aparato legalmente. Quedará cancelada la autorización concedida en la placa de datos del servicio.

Los daños ocurridos durante el transporte y descubiertos por el comprador son principalmente un asunto a resolver entre el comprador y el distribuidor, es decir, que el distribuidor debe asegurarse de que se resuelvan las quejas a satisfacción del comprador.

Antes de llamar solicitando asistencia técnica, por favor intente resolver el fallo Ud. mismo (vea Localización de Fallos). Si su solicitud de asistencia técnica es injustificada, por ejemplo, si el electrodoméstico ha fallado como resultado de un fusible fundido o por un uso erróneo, deberá abonar los costes incurridos con su llamada de solicitud de asistencia técnica.

Repuestos

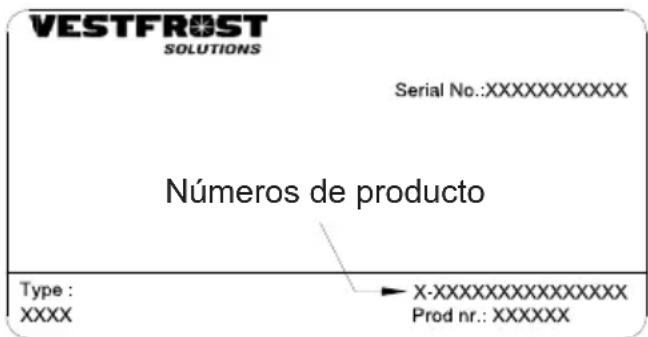

Al hacer pedidos de repuestos, le sugerimos indicar el tipo y los nombres de serie y de producto del electrodoméstico. Esta información aparece en la placa de identificación del fabricante colocada en la parte trasera del electrodoméstico. La placa del fabricante contiene diversa información técnica, incluido el tipo de aparato y el número de serie.

Fig 9

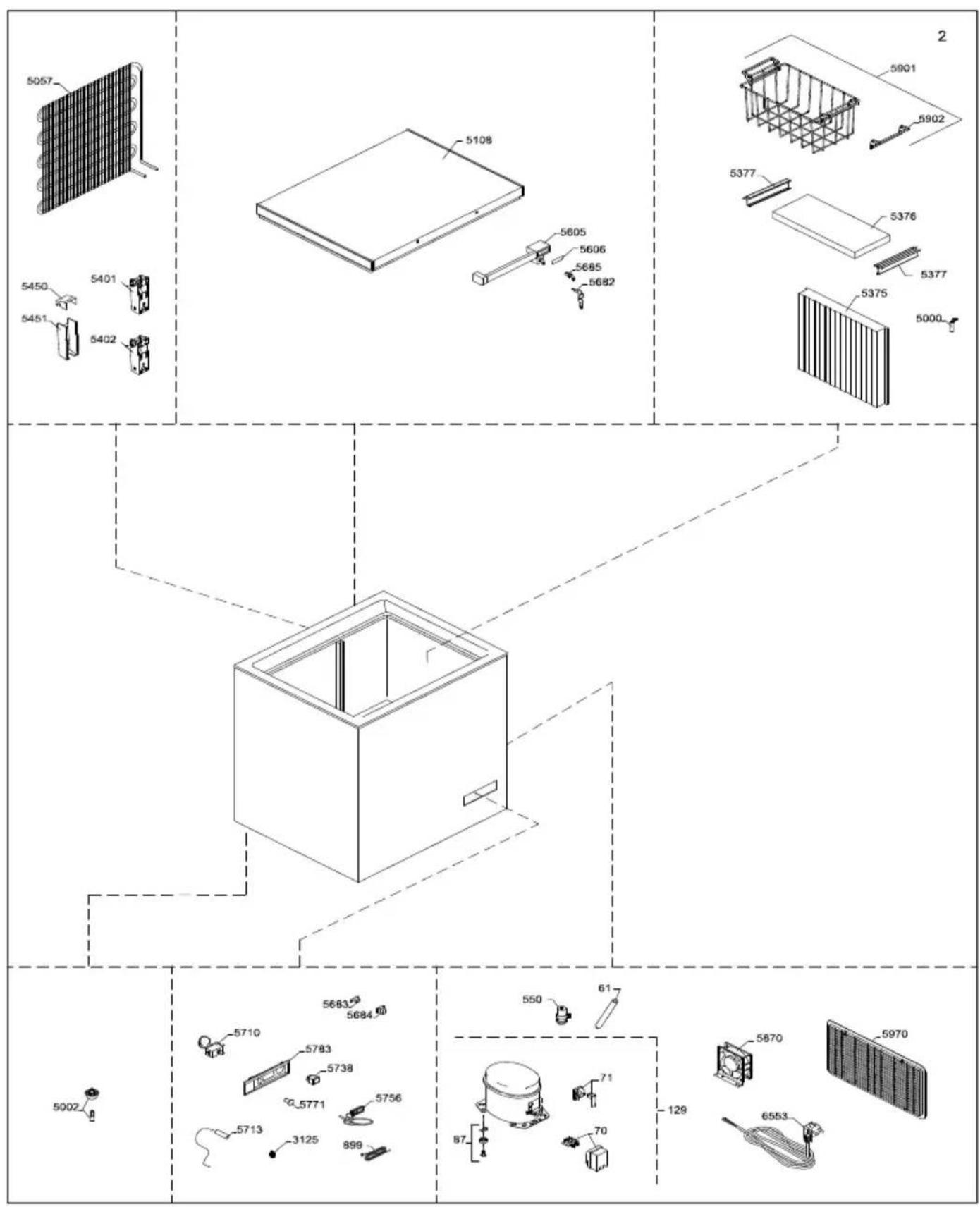

Lista de piezas de repuesto

Posición Número de artículo Nombre del artículo

0061 0-6538001 Filtro secadero

0070 A921001 Cubierta + sujetador de cable

0071 A921115 Cuerpo de arranque, 103N0021

0087 0-6038175 Placa base accesoria, completa

0129 8-036038255 Compresor - NLE 9KTK, completo, R600a

0550 6520317 Condensador de servicio - 4uF

0899 7020983 Palpador

3125 3010457 Soporte de tubo

5000 3010049 Salida de agua de deshielo

5002 6000959 Ficha de pie

5057 6010084 Condensador

5108 5000917670 Tapa espumada sin manija/charnela

5375 6000965 Separador, completo

5376 5020105 Tapar el compartimento de congelación

5377 3020245-23 Manija

5401 1510133 Charnela

5402 1510136 Charnela con la primavera

5450 3011135-01 Cobertura charnela, parte alta

5451 3010032-01 Cobertura charnela, parte baja

5605 304090501 Manija con cerradura

5606 8090342-94 Cuerpo de manija

5682 1510046 Llaves, 2 piezas

5683 2040145 Gancho de manija

5684 3010265-01 Cubierta

5685 600098801 Cilindro de cerradura con llaves

5707 7020248 Estabilizador de voltaje

5710 7020239 Termostato, congelación

5713 7020960 Sensor NTC S1, Cool

5738 7010027 Control de eléctrica, verde

5756 7020164 Termómetro

5771 3010051-01 Botón de termostato

5783 3040146 Panel de control

5870 6000308 Ventilador

5901 353090001 Cesta con manija, blanco

5902 3010107-01 Manija suelta de cesta

5970 3010308-01 Pantalla de motor

6553 7535360 Línea de conexión, Schuko, 3G1/2600

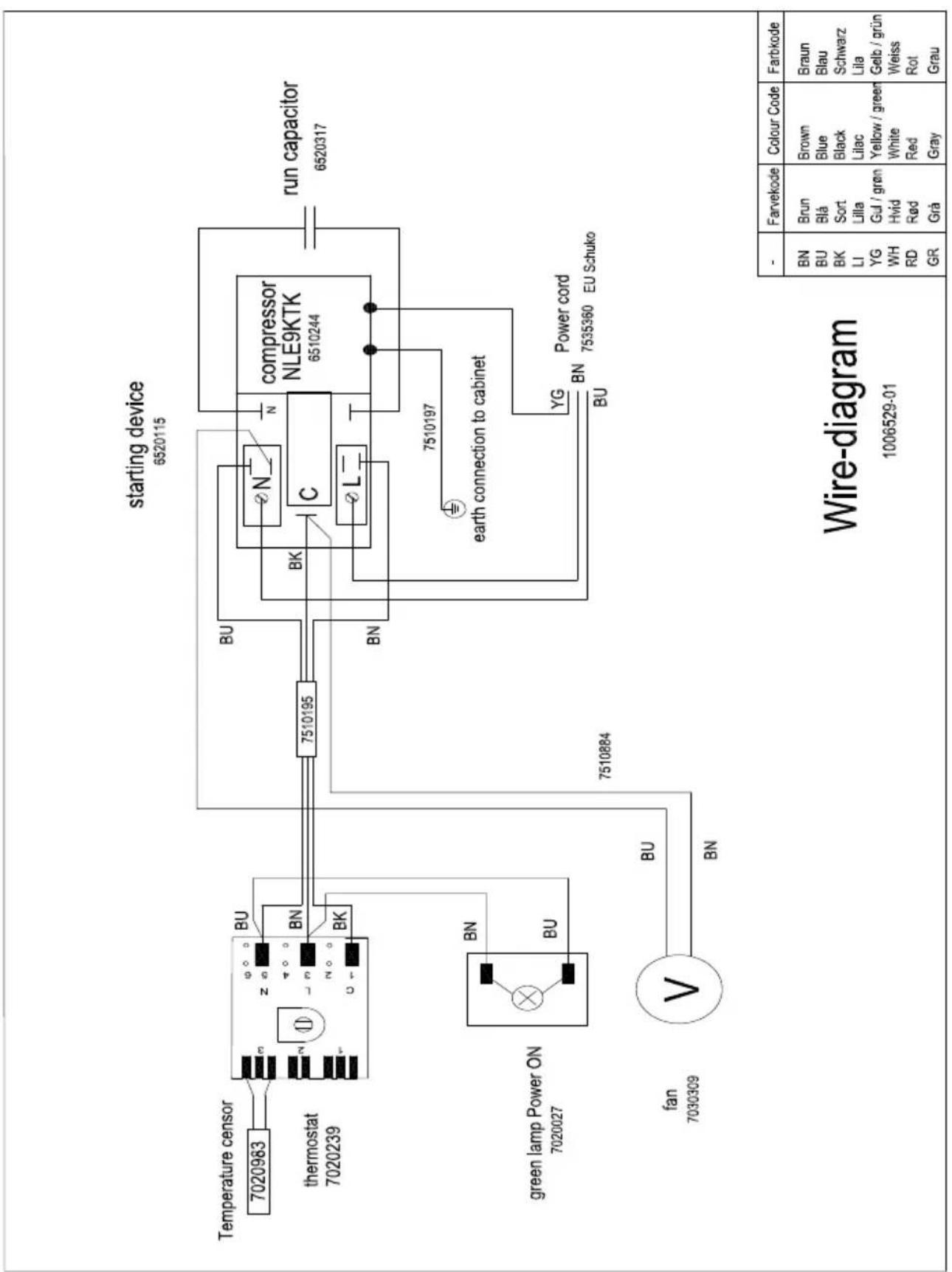

Diagrama de alambre

Eliminación de electrodomésticos

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas.

Estos SÍMBOLOS en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben ser mezclados con los desechos domésticos. Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2012/19/EU y 2006/66/EC.

Al desechar aparatos y baterías correctamente, usted está ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para equipos y empresas en la Unión Europea

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la eliminación en otros países fuera de la Unión Europea]

Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

Nota sobre el símbolo de la batería:

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

PRECAUCIONES

Dado que este dispositivo contiene refrigerante, si contiene refrigerante, siga las instrucciones que se indican a continuación. La cantidad de refrigerante utilizada en su dispositivo se indica en la placa de características. La norma EN378 establece que la habitación en la que instale el dispositivo debe tener un volumen de 1 m³ por cada 8 g de refrigerante hidrocarbonado utilizado en el dispositivo. Este requisito tiene como objetivo evitar la formación de mezclas de gas y aire inflamables en la habitación donde se encuentra el dispositivo, en caso de fuga en el circuito de refrigerante.

PRECAUCIÓN: Asegúrese de que las aberturas de ventilación del armario del dispositivo o de la estructura empotrada permanezcan abiertas.
