MANUAL DE USUARIO MF 214 VESTFROST

ES Instrucciones para el uso

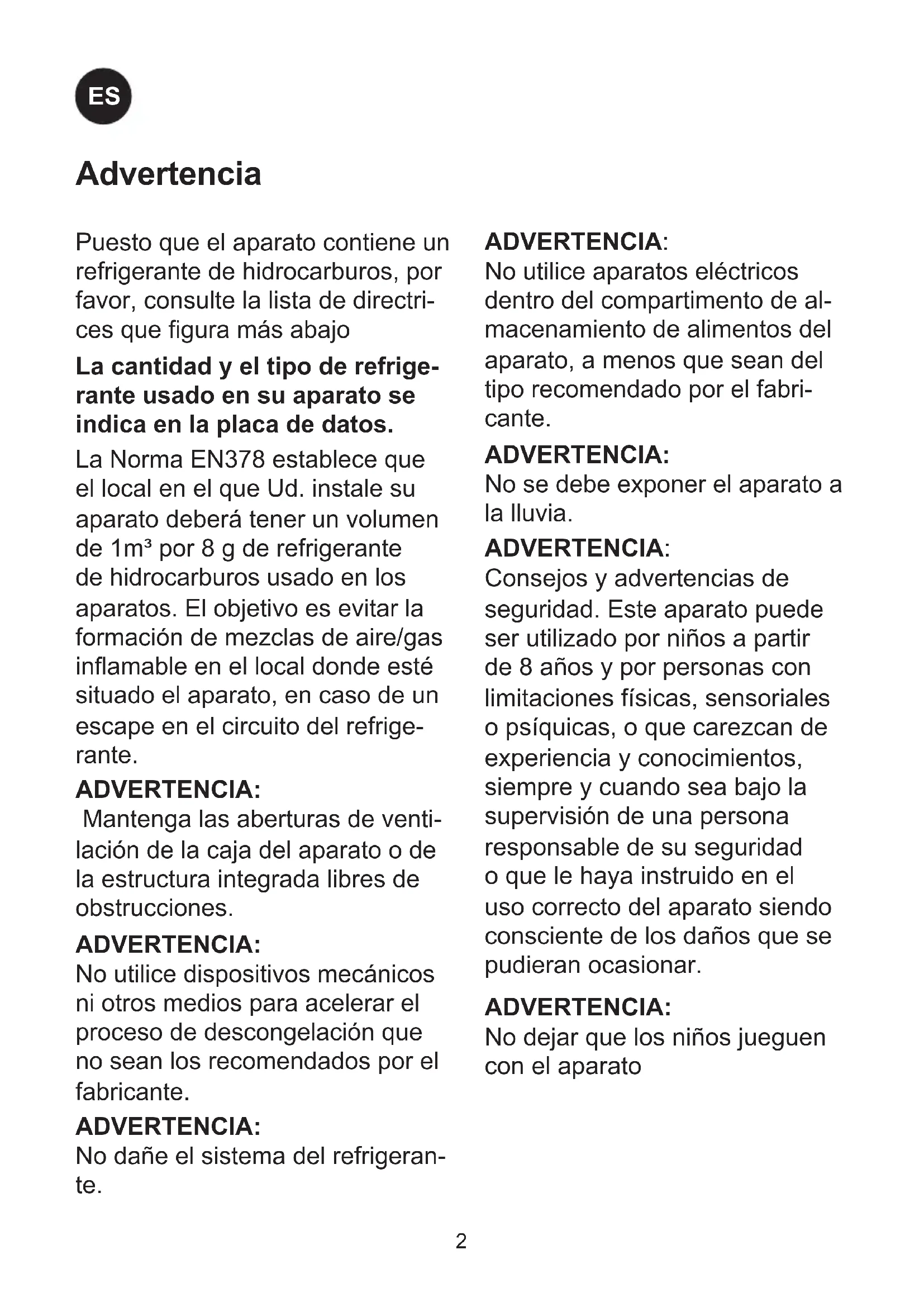

Puesto que el aparato contiene un refrigerante de hidrocarburos, por favor, consulte la lista de directrices que figura más abajo

La cantidad y el tipo de refrigerante usado en su aparato se indica en la placa de datos.

La Norma EN378 establece que el local en el que Ud. instale su aparato deberá tener un volumen de 1m³ por 8 g de refrigerante de hidrocarburos usado en los aparatos. El objetivo es evitar la formación de mezclas de aire/gas inflamable en el local donde esté situado el aparato, en caso de un escape en el circuito del refrigerante.

ADVERTENCIA:

Mantenga las aberturas de ventilación de la caja del aparato o de la estructura integrada libres de obstrucciones.

ADVERTENCIA:

No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación que no sean los recomendados por el fabricante.

ADVERTENCIA:

No dañe el sistema del refrigerante.

ADVERTENCIA:

No utilice aparatos eléctricos dentro del compartimento de almacenamiento de alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.

ADVERTENCIA:

No se debe exponer el aparato a la lluvia.

ADVERTENCIA:

Consejos y advertencias de seguridad. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o psíquicas, o que carezcan de experiencia y conocimientos, siempre y cuando sea bajo la supervisión de una persona responsable de su seguridad o que le haya instruido en el uso correcto del aparato siendo consciente de los daños que se pudieran ocasionar.

ADVERTENCIA:

No dejar que los niños jueguen con el aparato

ADVERTENCIA:

La limpieza y el mantenimiento rutinario no deben encomendar-se a los niños a menos que sean mayores de 8 años y lo hagan bajo supervisión.

ADVERTENCIA:

No guarde sustancias explosivas, tales como latas de aerosol con un propelente inflamable en este electrodoméstico

Peligro de incendio o explosión si refrigerante inflamable usado. Solo Debe ser reparado por personal capacitado

ADVERTENCIA:

al colocar el aparato, asegúrese de que el cable de energía no esté atascado o dañado.

ADVERTENCIA:

no ubique las tomas de corriente portátiles o suministros de energía portátiles en la parte trasera del aparato.

ADVERTENCIA:

El aparato utiliza gas soplado de aislamiento inflamable. Para obtener información sobre la eliminación segura, póngase en contacto con su servicio de eliminación local. Ver sección sobre eliminación.

Indice

Advertencia....2

Conozca su refrigerador....4

Información general....5

Desembalja e instalación....5

Estabilizador de voltaje....6

Enfriamiento del aparato ....7

Regulación de la temperatura .....7

Carga del aparato....8

Descongelación y limpieza....8

Corrección de fallos....10

Garantía, repuestos y servicio....11

Lista de piezas de repuesto....12

Diagrama de alambre....14

Eliminación de electrodomésticos .....15

Conozca su refrigerador

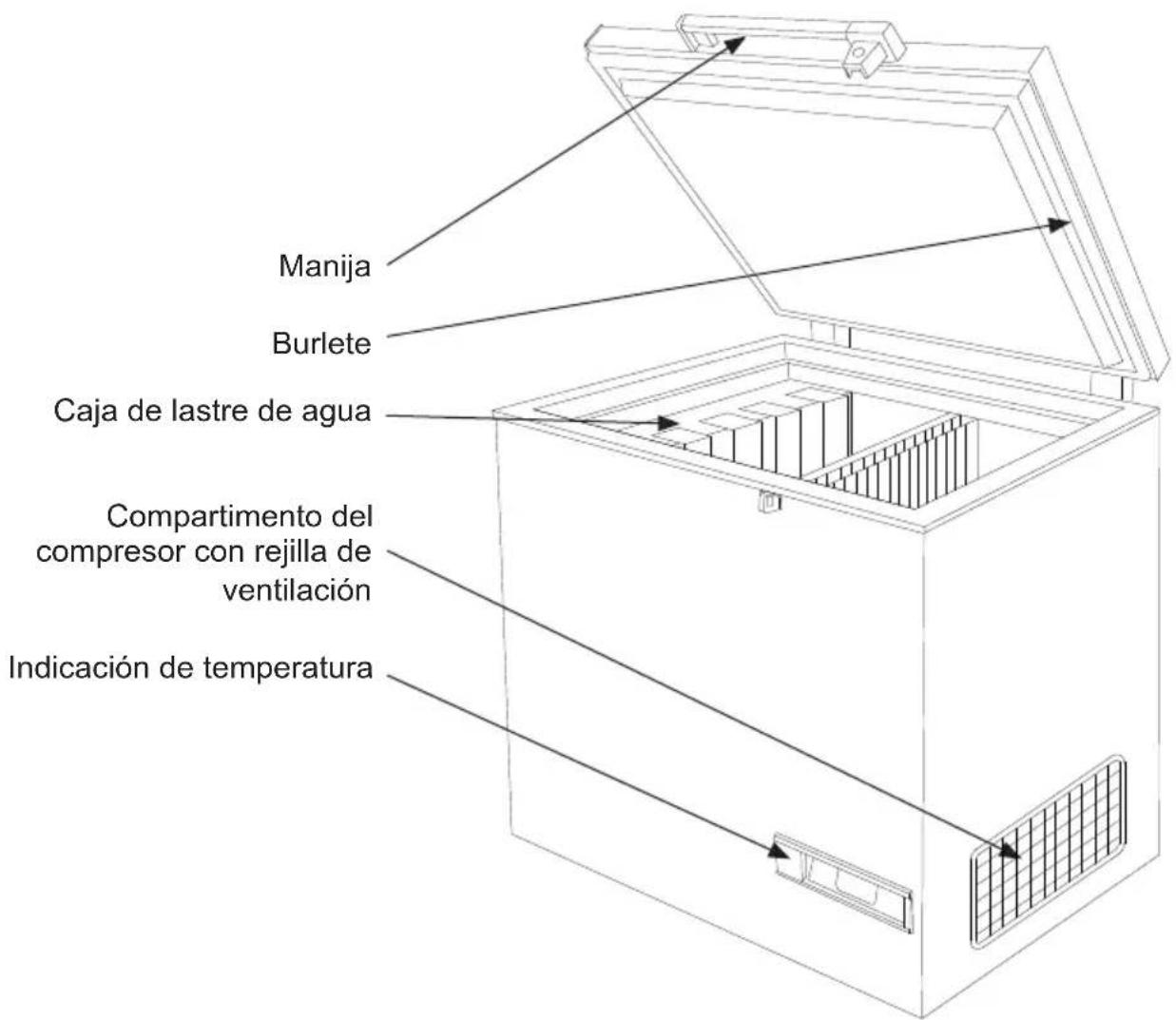

Manija Burlete Caja de lastre de agua Compartimento del compresor con rejilla de ventilación Indicación de temperatura

Fig. 1

Codigo PQS	Modelo Especficaciones derendimiento de PQSReferencia de especificación:		Protocolo independiente de prueba de PQSProtocolo de verificación de producto:
E003/025 MF	214 E003/FZ0	1.2 E003/FZ01-VP.2

Información general

El mondelo MF es un congelador para el almacenamiento de vacunas y bolsas de hielo. Tiene dos compartimientos, uno para almacenar vacunas y otro para congelar bolsas de hielo.

Fuente de alimentación eléctrica

El congelador de vacunas MF viene equipado con un compresor de servicio pesado que puede funcionar con voltajes de hasta un 22% menor que el voltaje nominal. Consulte la placa de especificaciones técnicas. Si las variaciones de voltaje exceden estos márgenes, se recomienda el uso de un estabilizador automático de voltaje.

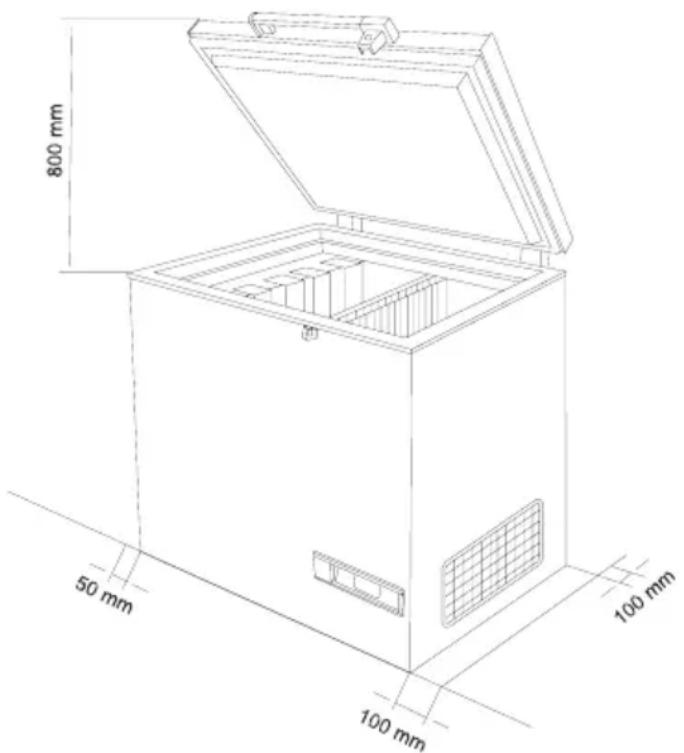

800 mm 50 mm 100 mm 100 mm

Fig. 2
AVISO: No debe obstaculizarse el acceso a la rejilla de ventilación.

Desembalja e instalación

Desembalja

• Retire el embalaje del aparato y verifique que no tenga daños. Si observa algúndaño, infórmelo a su supervisor.
• Verifique que el voltaje y la frecuencia de la alimentación eléctrica coincidan con lo especificado.

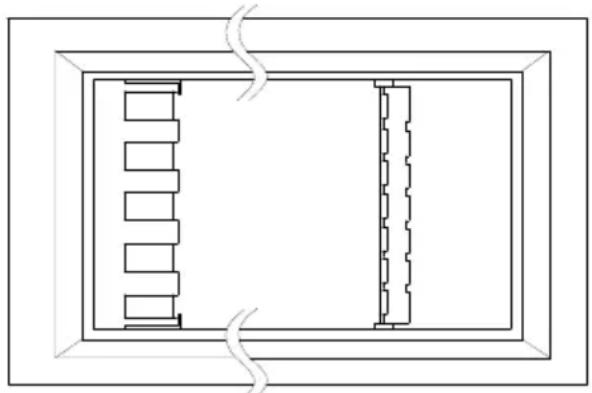

• Abra el aparato y retire el material de ambalaje

Se debe colocar el aparato en una habitación bien ventilada, no debe recibir luz

Coloque el aparato en el piso, cerciórese que esté a nivel. La distancia entre la paraed y la parte posterior y el lado izquierdo del aparato debe ser de 50 mm como mínimo, y la distancia entre la pared y el lado derecho del aparato debe ser de 100 mm como mínimo. Figure 2

Si se instala en ena habitación junto con otros refrigeradores/congeladores, cerciórese de que haya una distancia mínima de 200 mm entre los aparatos.

Debe haber una separación libre mínima de 30 mm entre la base del aparato y el suelo.

Estabilizador de voltaje

Es altamente recomendado que todos los equipos de cadena de frio, que funcionan con corriente alterna, se instalen con un estabilizador de voltaje, para proteger el equipo contra las fluctuaciones de voltaje.

Los estabilizadores deben ser seleccionados e instalados según el voltaje de entrada disponible.

Introducciones para el usuario:

Cada unidad de refrigeración debe estar conectada a un estabilizador individual.

No se recomienda la derivación del estabilizador, ya que tal practica puede provocar daños del CCE y, a su vez, la seguridad de las vacunas y por tanto debe ser evitado.

La conexión a tierra correcta debe estar disponible y conectada.

Enfatizan en reparar los estabilizadores inmediatamente. Identifique al proveedor de servicio autoriza de Vestfrost, en caso de que se necesite asistencia técnica.

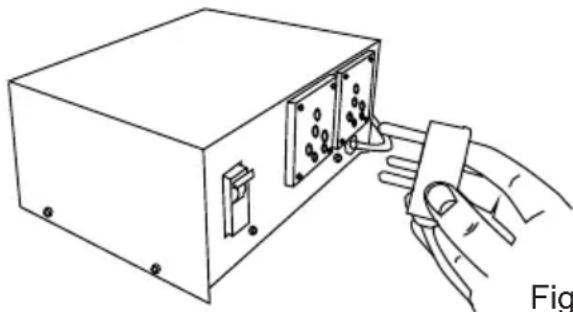

El estabilizador de voltaje también se proporciona el arreglo para cortar su voltaje de salida para el ILR, en caso de que el voltaje de la red eléctrica pasa por encima o por debajo, según el gama de voltaje de entrada diseñado. La salida se restablece automáticamente después de la demora de ajuste de fábrica, de 3 a 6 minutos (WHO/PQS E007/VS 01.4 especificaciones) cuando el voltaje de la red eléctrica está dentro de la gama recomendada y permanece dentro.

Conexión eléctrica

Este aparato cumple con las directivas UE relevantes, incluso Directiva de Bajo Voltaje 2014/35/EU y Directiva de Compatibilidad Electromagnética 2014/30/EU.

La toma de corriente deberá ser libremente accesible (preferentemente emplazada por encima del armario).

Conectar la unidad a una red eléctrica de corriente alterna de 220/240V 50Hz a través de una toma de corriente instalada reglamentariamente y provista de puesta a tierra.

La toma de corriente debe estar protegida con un fusible de 10–13 amperios.

En los aparatos destinados a países fuera del continente europeo deberá verificarse si los valores de la tensión de conexión y el tipo de corriente que figuran en la placa de características del aparato coinciden con los de la red nacional.

La información sobre voltaje / corriente o la energía, se dan en la placa de características.

Si se ha dañado el cable de alimentación eléctrica, éste deberá ser reemplazado por el fabricante, su técnico de servicio o personal de una formación equivalente, para evitar peligros

La placa de características, situada en el inte rior del aparato, contiene algunos datos técnicos, además del número de tipo y serie. del número de tipo y serie.

Enfriamiento del aparato

Antes de cargar el aparato de vacunas, asegúrese de que la temperatura sea inferior a -15 °C:

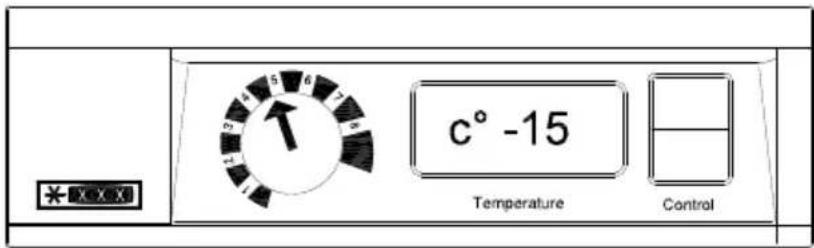

• 1. Ajuste el termostato a la posición 5
• 2. Coloque un termómetro en la bandeja
- 3. Si la temperatura del compartimiento de vacunas es superior a -15 °C, debería ajustarse el termostato. Siempre se debe observar la temperatura en el compartimiento para vacunas, y debe encontrarse dentro de los límites de -15 °C a 25 °C.

Debido a la tolerancia mecánica de los termostatos, siempre se debe controlar la temperatura durante el enfriamiento.

Preparación

Verifique que el enchufe del aparato, se ajuste a su tipo de toma de corriente. Si no son compatibles, haga que un electricista calificado ajuste el enchufe del aparato. Este aparato debe estar conectado a tierra.

Conecte el aparato al estabilizador de voltaje y luego conecte el estabilizador de voltaje a la toma de corriente.

Regulación de la temperatura

Este aparato está equipado con 1 ter- mostato. Véanse las figuras 6 y 7

El termostato es un termostato mecánico que controla la temperatura wven el compartimiento para vacunas y en el de congelación de bolsas de hielo. /D posición 1 aplica el frío mínimo y la posición 8 aplica el frío máximo.

Carga del aparato

Carga del vacunas

Cuando la temperatura en el congelador se haya estabilizado, es decir, la temperatura se encuentre entre -15 °C y 25 °C y el compresor se apague y se encienda, se podrán cargar las vacunas.

Deberían colocarse las vacunas en la parte intermedia.

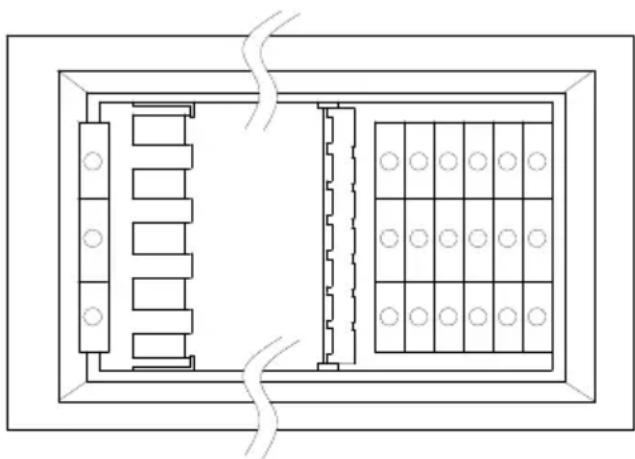

Carga y congelación de bolsas de heilo

Deberían colocarse las bolsas de hielo en el compartimiento de bolsas de hielo y la bandeja suspendida. Asegúrese de tener un buen contacto entre la bolsa de hielo y la superficie del evaporador. Figura 8.

Si se ha ajustado el termostato a una posición más caliente, recuerde comprobar la temperatura del compartimiento de vacunas.

Descongelación y limpieza

Para que el aparato funcione bien y para ahorrar energía, es importante que se lo limpie y

descongele periódicamente.

Al abrir el aparato, entra la humedad y se deposita en las superficies frías interiores y forma una capa de escarcha o hielo. La capa de hielo resta eficiencia al congelador y es necesario eliminarla, "descongelarla".

Se recomienda descongelar el aparato cada tres meses.

Descongelación

Proceda de la siguiente manera:

1. Antes de descongelar el aparato es necesario trasladar las vacunas a otro conge- lador en funcionamiento o a una nevera portátil con paquetes de hielo.

2. Apague el aparato y desconecte el enchufe.

3. Abra los tapones de drenaje. Uno se encuentra en el interior del compartimiento

4. Coloque una bandeja debajo del desagüe de agua.

5. Coloque un recipiente de agua caliente (pero no hirviendo) en el congelador, cierre la tapa y espere unos 30 minutos antes de quitar la escarcha suelta con el raspador plástico.

6. Para evitar que el agua dañe el piso durante la descongelación, es recomendable revisar la bandeja de agua de vez en cuando y cubrir el piso alrededor del desagüe para protegerlo contra el hielo y salpicaduras. Cuando toda la escarcha y el hielo se haya derretido, limpie el gabinete interior, así como la tapa, la junta de la tapa y fuera del aparato usando agua con un detergente sueva y sin perfume.

7. Seque el congelador con un paño sueva y asegúrese de que no quede humedad después de la limpieza.
8. Vuelva a insertar los tapones de dre- naje interno y externo, y verifique que la empaquetadura de la tapa no esté defectuosa.
9. Encienda el aparato y asegúrese de que esté congelando (la temperatura disminuye)
10. Verifique que los paquetes de agua no estén goteando antes de devolverlos al compartimiento del congelador. Coloque los paquetes de agua según las instrucciones, aprox. 5 minutos después de haber encendido el congelador. Cierre la tapa.

Limpieza

1. Será necesario limpiar el aparato después que éste se descongele.
2. Limpie el interior del aparato con una mezcla de agua tibia y detergente suave.

3. Deje que las partes limpias sequen completamente.

4. Limpie el exterior del aparato con una mezcla de agua tibia y detergente suave o jabón.

5. Cierre la tapa y siga los procedimientos indicados en la sección "Enfriamiento del aparato"

Corrección de fallos

Fallo Causa posible Solución
El compresor no está en funcionamiento, y los paquetes de hielo no están fríos	Espere, lo más probable es que el compresor vuelva a funcionar a los pocos minutos.	Si esto no sucediera, compruebe lo siguiente:- Compruebe que esté conectada la alimentación eléctrica, y que el cable que va del panel solar al aparato esté intacto.- Controle el fusible, y cámbielo si es necesario.- Si todo lo arriba indicado está bien, llame a su supervisor técnico.
El compresor está en funcionamiento, y la temperatura es demasiado alta	La rejilla de ventilación está bloqueada.La tapa no está cerrada debidamente.El ventilador dentro del aparato está bloqueado o defectuoso.El ventilador dentro del compresor está bloqueado o defectuoso.La temperatura del local donde se ha instalado el aparato es demasiado alta.	Verifique que no haya obstrucciones para la circulación del aire.Verifique que la tapa esté debidamente cerrada.Controle que el ventilador esté en funcionamiento, de lo contrario debería cambiarse. Véase la sección: ServicioControle que el ventilador esté en funcionamiento, de lo contrario debería cambiarse. Véase la sección: ServicioProteja el aparato de la luz solar directa, y asegúrese de que el local esté más ventilado.
No se indica ninguna temperatura en la pantalla	El termómetro solar no funcionaNo hay suficiente luz para el sensor solar.	Cambie el termómetro solar.Enciende la luz

Garantía, repuestos y servicio

Exclusions de la Garantía

Fallos y daños causados directa o indirectamente por uso erróneo o indebido, mantenimiento insuficiente, integración o instalación erróneos o conexiones eléctricas defectuosas. Incendio, accidente, rayos, variaciones de voltaje u otras interferencias eléctricas, incluidos fusibles defectuosos o fallos en las instalaciones de suministro eléctrico.

La Garantía no cubre reparaciones realizadas por centros de servicio distintos de los autorizados, ni aquellos fallos y daños que el fabricante demuestre que se deben a causas distintas a defectos de fabricación o de materiales.

Por favor, tenga en cuenta que los cambios en la construcción del aparato o en sus componentes cancelarán esta Garantía y la responsabilidad de producto, y no podrá utilizarse el aparato legalmente. También quedará cancelada la autorización concedida en la placa de datos de servicio.

Los daños ocurridos durante el transporte y descubiertos por el comprador son principalmente un asunto a resolver entre el comprador y el distribuidor, es decir, que el distribuidor debe asegurarse de que se resuelvan las quejas a satisfacción del comprador.

Antes de llamar solicitando asistencia técnica, por favor intente resolver el fallo Ud. mismo (vea Localización de Fallos). Si su solicitud de asistencia técnica es injustificada, por ejemplo, si el electrodoméstico ha fallado como resultado de un fusible fundido o por un uso erróneo, deberá abonar los costes incurridos con su llamada de solicitud de asistencia técnica.

Repuestos

Al hacer pedidos de repuestos, le sugerimos indicar el tipo y los números de serie y de producto del electrodoméstico. Esta información aparece en la placa de identificación del fabricante colocada en la parte trasera del electrodoméstico. La placa del fabricante contiene diversa información técnica, incluido el tipo de aparato y el número de serie.

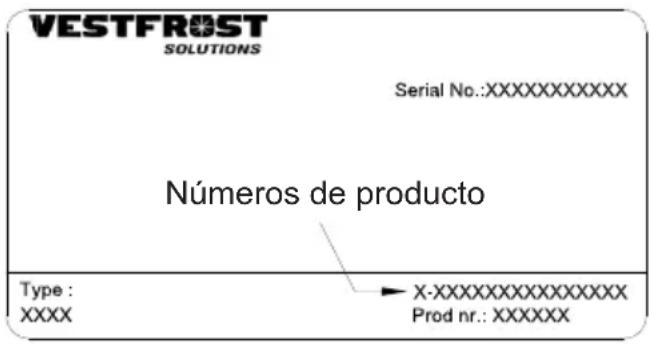

VESTFROST SOLUTIONS Serial No.:XXXXXXXXXX Números de producto Type : XXXX → X-XXXXXXXXXXXXX Prod nr.: XXXXXX

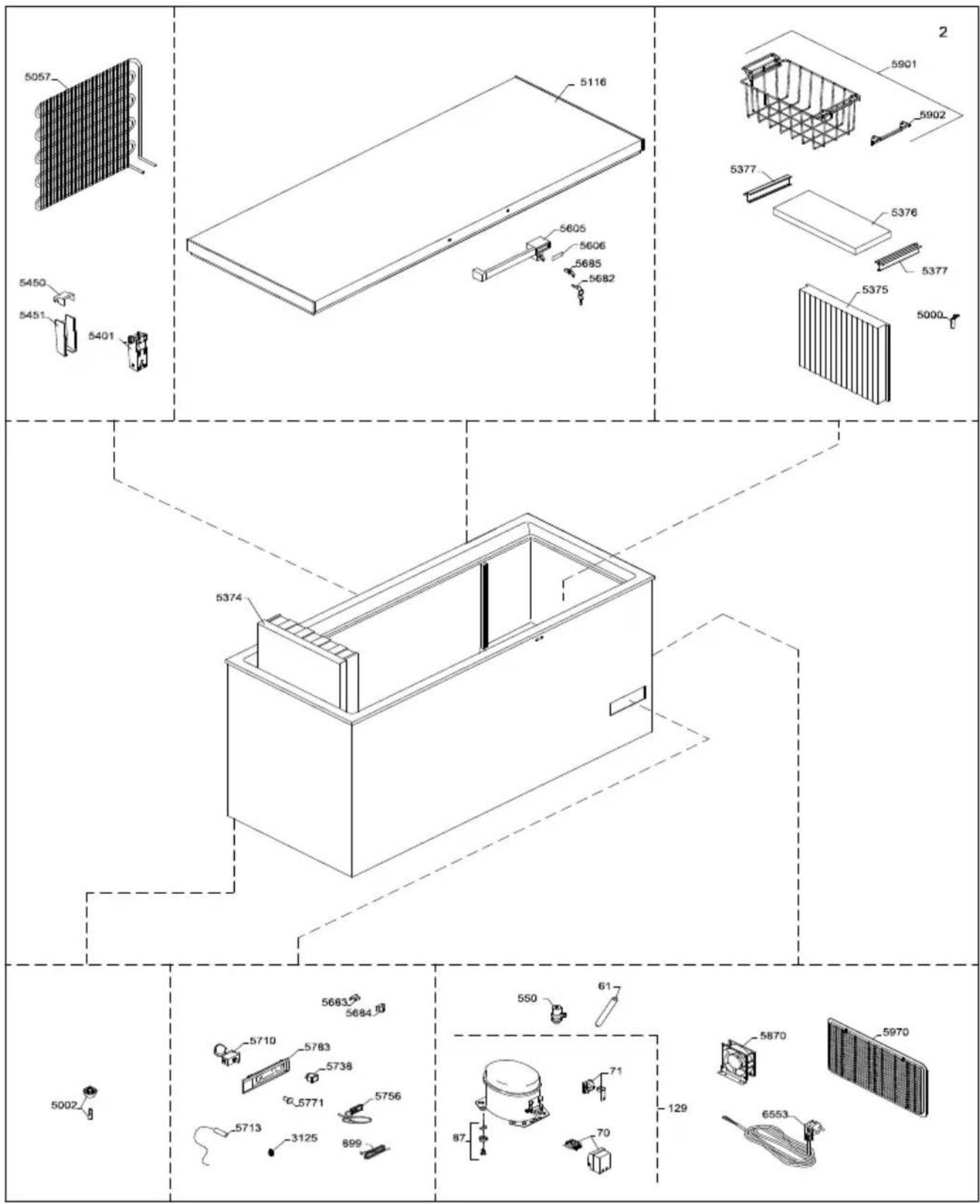

Lista de piezas de repuesto

Posición Código de artículo Nombre del artículo

0061 0-6538001 Filtro secadero

0070 A921001 Cubierta + sujetador de cable

0071 A921115 Cuerpo de arranque, 103N0021

0087 0-6038175 Placa base accesoria, complete

0129 8-036038255 Compressor - NLE 9KTK, Completa, R600a

0550 6520317 Condensador de servicio-4μF

0899 7020983 Palpador

3125 3010457 Soporte de tubo

5000 3010049 Salida de agua de deshielo

5002 6000959 Ficha de pie

5057 6010084 Condensador

5116 5000918651 Tapa espumada sin manija/charnela

5374 3040184

5375 6000965

5376 5020105

5377 3020245-23 Manija

5401 1510135 Charnela con la primavera

5450 3011135-01 Cobertura charnela, parte alta

5451 3010032-01 Cobertura charnela, parte baja

5605 304090501 Manija con cerradura

5606 8090342-94 Cuerpo de manija,

5682 1510046 Llaves, 2 piezas

5683 2040145 Gancho de manija

5684 3010265-01 Cubierta

5685 600098801 Cilindro de cerradura con llaves

5707 7020248 Estabilizador de voltaje

5710 7020239 Termùstato, congelaciùn

5713 7020960 Sensor NTC S1, Cool

5738 7010027 Control de eléctrica, verde

5756 7020164 Termómetro

5771 3010051-01 Botón de termostato

5783 3040146 Panel de control

5870 6000308 Ventilado

5901 353090001 Cesta con manija, blanco

5902 3010107-01 Manija suelta de cesta

5970 3010308-01 Pantella de motor

6553 7535360 Linea de conexión, Schuko, 3G1/2600

Bandeja de bolsas de hielo

Separador, completo

Tapa para el compartimiento de congelación

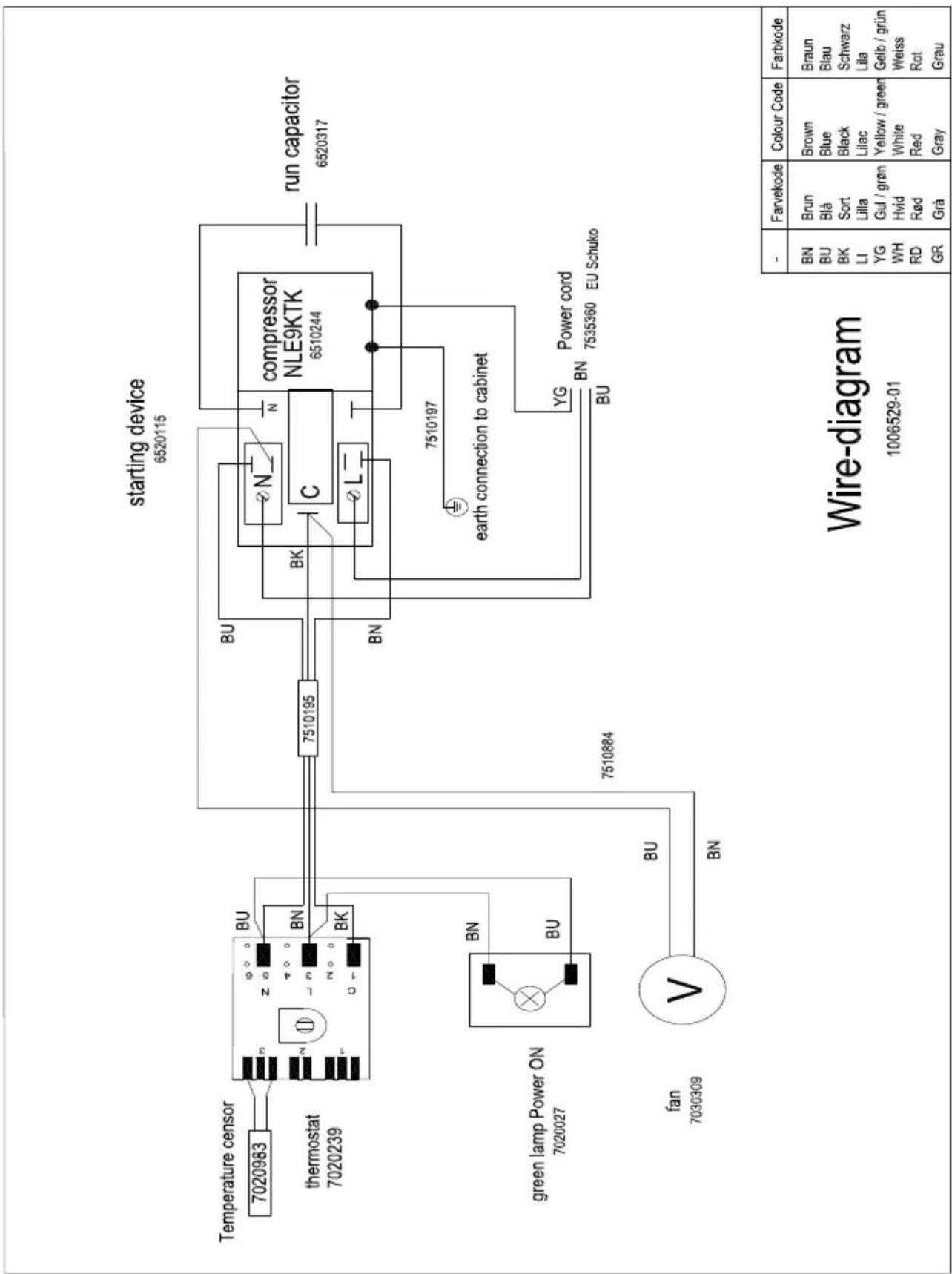

Diagrama de alambre
