用户手册 MF 114 VESTFROST

由于本产品含有碳氢制冷剂，请参阅下面列出的准则。

铭牌上标明了您的电器中使用的制冷剂的数量和类型。

标准EN378指定在其中您安装设备的房间必须有每8克的电器使用碳氢制冷剂的1立方米的体积。这是为了避免可燃气体/空气混合物在房间里的设备位于的在制冷剂回路泄漏的事件的形成。在您的设备中使用的制冷剂的量标在铭牌上。

• 钥匙应始终放置在一个单独的，儿童无法接触的地方。
• 服务或清洗设备之前应拔掉电源，或切断电力供应。
• 如果电源线损坏，必须由制造商，其服务代理人，或类似的合格人员更换，以避免危险。
• 内蒸发器壁和上部结霜是自然现象。因此，设备在正常清洗或维修时应解冻。
• 请注意，更改设备的结构将取消所有担保和产品责任。
• 本设备不适合体能，感官或智力削弱者（包括儿童），或者缺乏经验和知识者使用，除非有负责他们安全的人就本设备的使用给予监督或指导。儿童应有人监督，确保他们不玩弄设备。

警告：保持设备柜或内置结构通风口畅通无阻。

警告：不要使用制造商推荐之外的其它机械装置或其它手段加速解冻过程。

警告：不要损坏制冷系统。

警告：不要在冷藏室内使用电器，除非是制造商推荐的那种。

警告：不要将设备暴露在雨中。

警告：本产品不适合年幼的孩子使用，除非他们已由负责人员监督，确保他们能够安全使用本设备。

年幼的孩子应有人员监督，确保他们不玩弄设备。

警告：不要损坏制冷系统

警告：请勿将爆炸性物质，如喷雾罐，在此设备中的易燃推进剂。

警告：危险火灾或爆炸的危险。使用可燃性制冷剂。只能由经过培训的人员进行维修。

警告：请勿将爆炸性物质，如喷雾罐，在此设备中的易燃推进剂。

警告：定位电器时，确保电源线未被绊住或损坏。

警告：切勿在电器附近放置多个便携式电源插座或便携式电源。

警告：器具使用易燃的絕緣吹氣。有關安全處置的信息，請聯繫您當地的處置服務。請參閱“處置”部分。

警告 2

了解你的冰箱. 4

一般资料. 5

拆除包装和安装. 5

稳压器 6

技术数据. 6

设备降温. 7

温度调节. 7

装载设备. 8

解冻和清洁. 8

故障查寻. 9

担保，零件和服务. 10

处理 14

PQS Code	Model	PQS Per	Performance specifications Specification reference:	PQS Independent type-testing protocol Product verification protocol:
E003/024 MF	114	E003/FZ0	1.2 E003/FZ01-VP.2

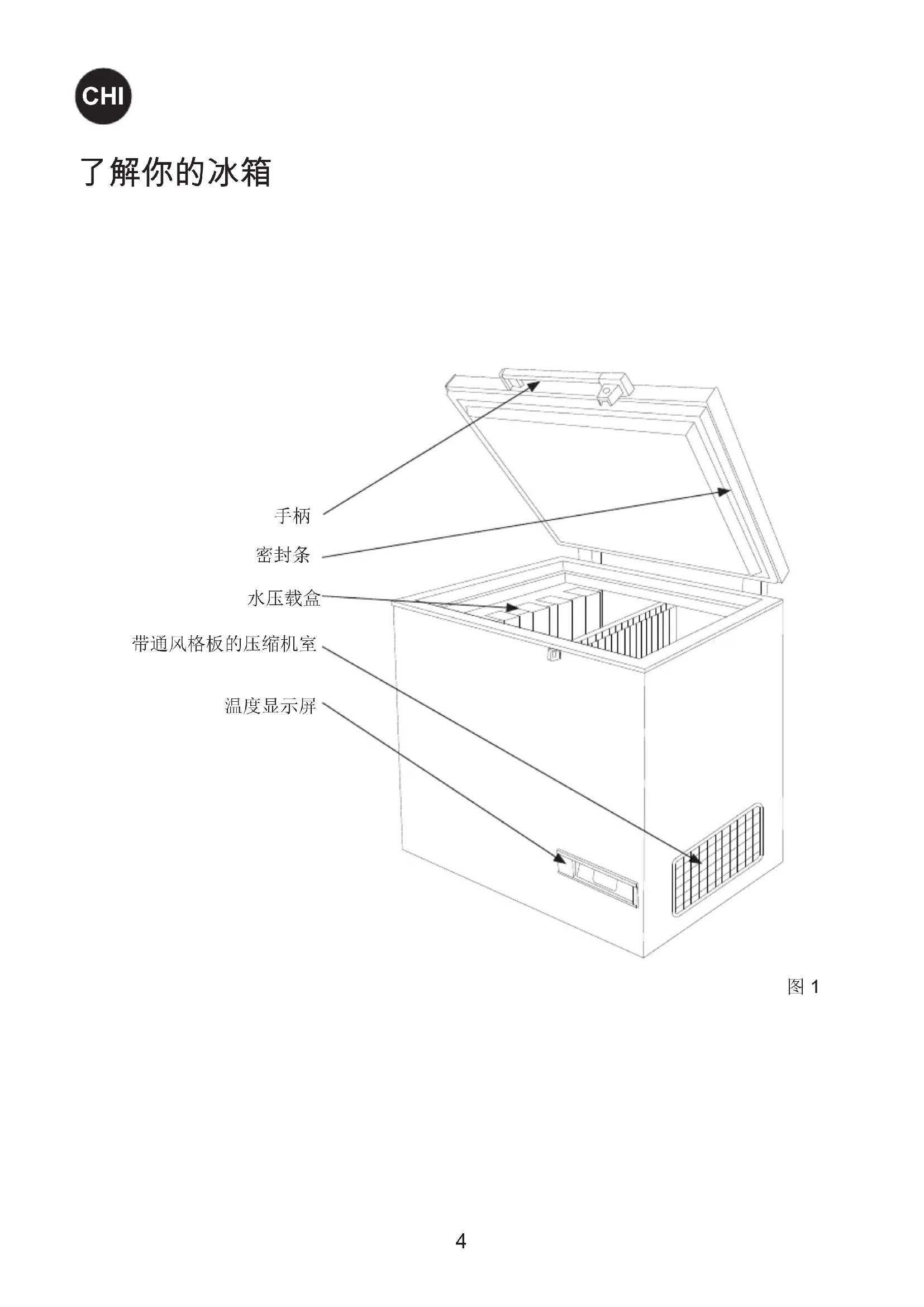

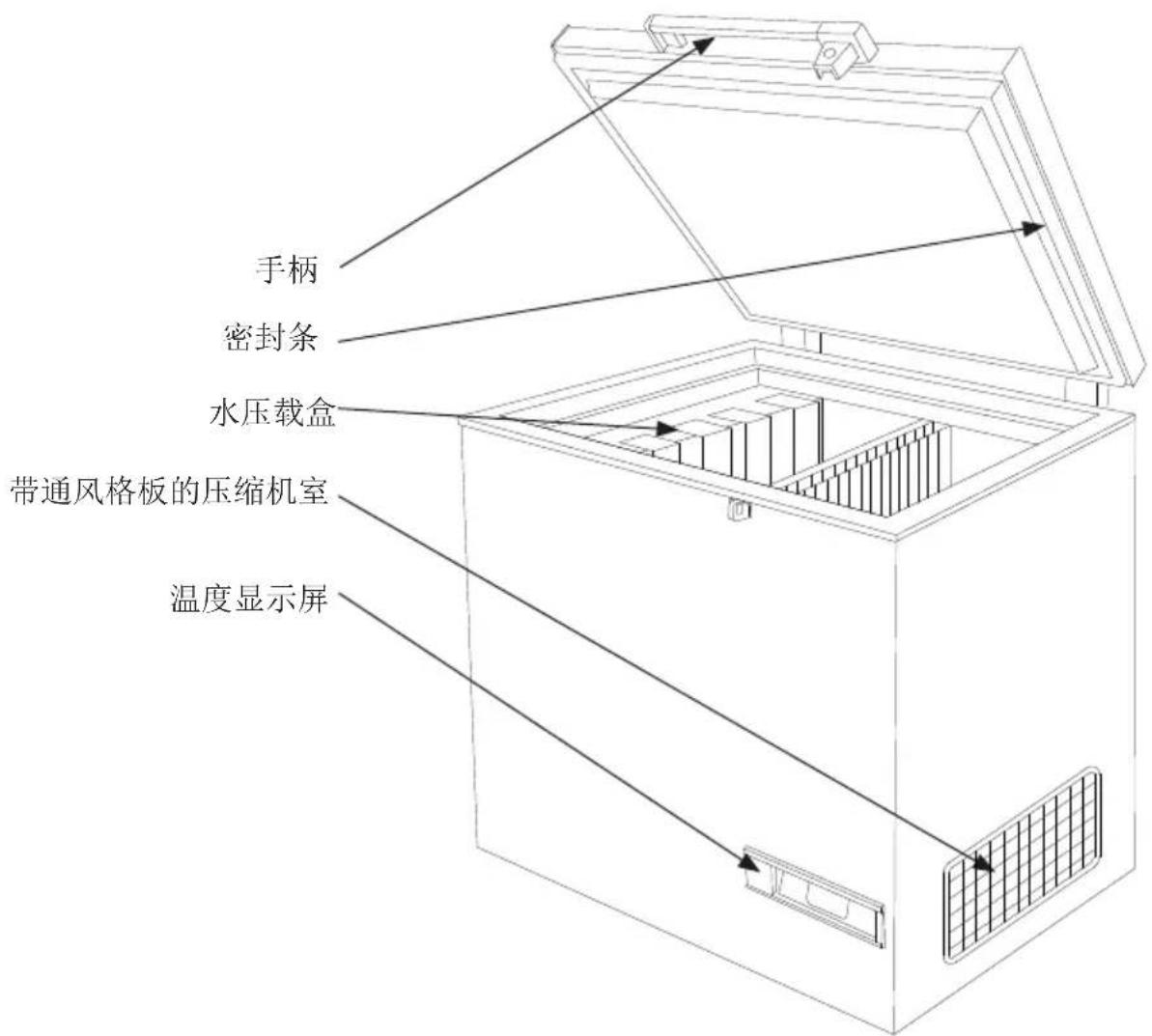

了解你的冰箱

图1

一般资料

MF型冰箱是一种疫苗储存和冰包冷冻冰箱。

它有两个冷冻室；一个用于疫苗储存，一个用于冰包冷冻。

电源

MF疫苗冷冻机配备重型压缩机，可以在电压低于额定电压22%时操作。

见铭牌。如果电压变化超出这个范围，建议使用自动电压稳定器。

技术数据

本设备符合欧盟相关指令，包括欧洲经济共同体低电压设备2006/95指令，以及电磁匹配2004/108/EC指令。

铭牌上提供各种信息，以及型号和序列号。

图2

注意：格板应能自由接近，无阻碍。

拆除包装和安装

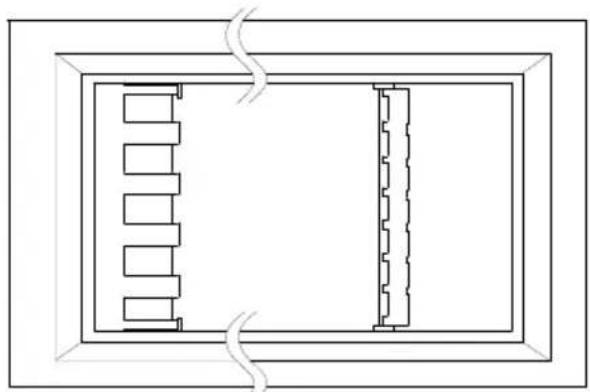

打开包装

1. 打开设备包装，检查设备是否受损。如果你发现任何损坏，请通知管理员。

2. 检查电压和频率。（第10页图6）

3. 打开并清除所有内部包装材料。

图3

安装

本设备必须放置在通风良好的房间里，不受阳光直射，并远离其它热源。

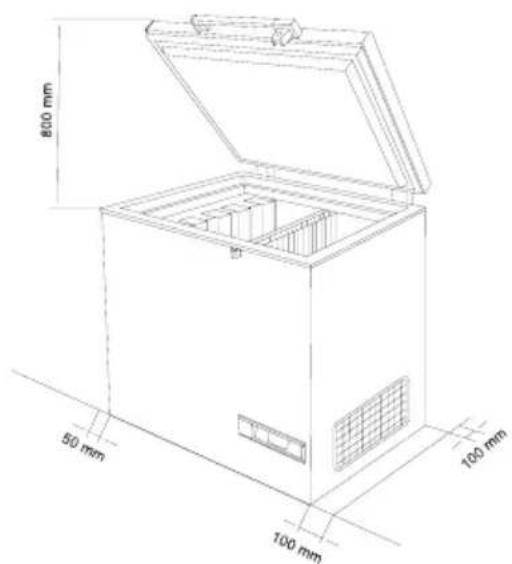

将设备放置在地面上，确保其水平。墙壁和设备背面和左侧之间的距离必须至少50毫米，墙壁和设备右侧之间的距离必须至少100毫米。图2

如果安装在有其它冰箱/冰柜的房间里，应确保设备之间的距离最少200毫米。

设备的基座和地面之间应有最少 30mm 的间隙。

电气连接 稳压器

准备

本设备符合欧盟相关指令，包括欧洲经济共同体低电压设备2006/95指令，以及电磁匹配2004/108/EC指令。

铭牌上提供各种信息，以及型号和序列号。

本单元接通电源后安装在控制板上的绿色指示灯亮。

关于电压，电流或功率的信息在铭牌上给出。

制备

检查插头是否适合您的插座类型。如果不合适，请使用合格的电器来安装插头。该电器必须接地。

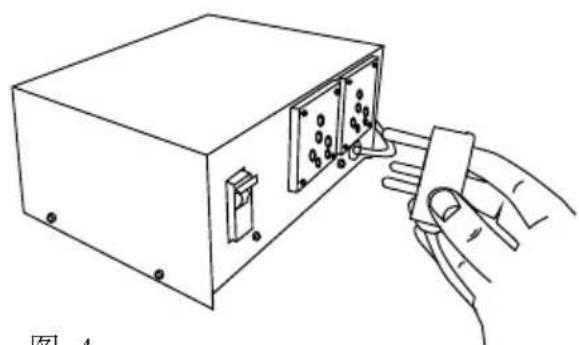

将电器连接至稳压器，并将稳压器连接至墙上插座。

插座必須融合與10A-13A保險線。

图4

电源系统中的布线与连接必须遵守所有适用的（地方和国家）电气规范。在安装机柜前，请查阅布线长度和尺寸。

本设备符合相关的欧盟指令，包括《低压指令2014/35/EU》以及《电磁兼容性指令2014/30/EU》。

插座应便于插拔插头。

只能将本电器通过正确安装的接地插座连接到 220 / 240V / 50Hz 的交流电源上。

插座必须配备10-13安培的保险丝。

如果在非欧洲国家使用本电器，请检查电器铭牌上面标明的电压和电流类型是否与主电源一致。

技术规格标牌标有电压、电流或功率相关信息

电源线只能由专业技师进行更换。

技术规格标牌上标有各种技术信息以及型号和序列号。

稳压器还可采用适当的配置，以在电源电压低于或高于设计的输入电压范围时将输出电压切断到1LR。当电源电压达到并保持在推荐的范围内时，输出将在工厂设置的3到6分钟延迟（WHO/PQS E007/VS01.4规格）后自动恢复。

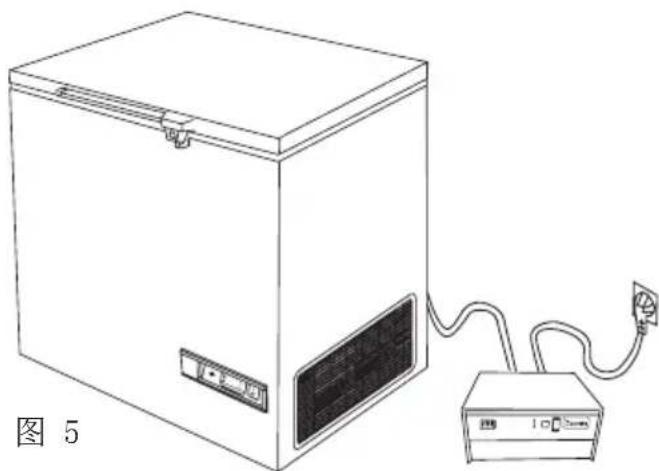

将电器连接到稳压器，并将稳压器连接到墙壁插座。（图4+5）

设备降温

图6

设备装载疫苗之前应确保温度低于 -15^

• 将温度调节器设置在5。
  检查温度计上的温度。
• 如果疫苗室内的温度在 -15^ C 以上，应调整温度调节器。必须通过温度计始终监控疫苗室内的温度在 -15 至 -25^ C 范围内。

由于温度调节器有机械公差，因此降温过程中应始终控制温度调节器的温度。

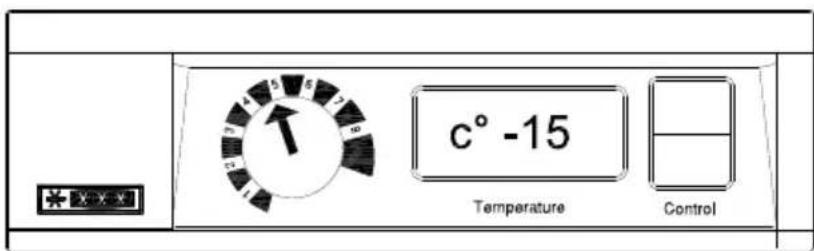

温度调节

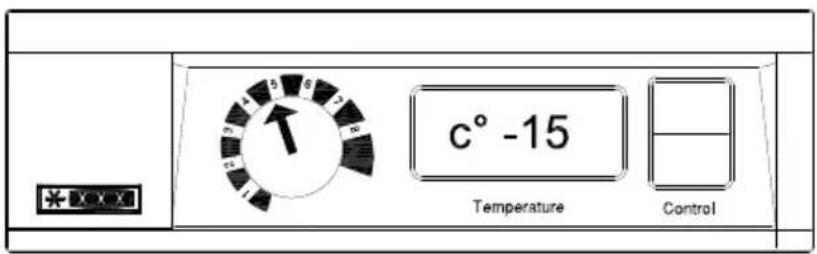

本设备配备有一个温度调节器。 见图3和图4

图7

温度调节器是一种电子温度调节器，控制疫苗室和冰包冷冻室内的温度。

设置1用于最浅冷冻，设置8用于最深冷冻。

装载设备

装载疫苗

在冷冻机的温度稳定后，即温度低于-15至 -25^ ，压缩机停止和启动时可装载疫苗。疫苗应放置在存储室中间。

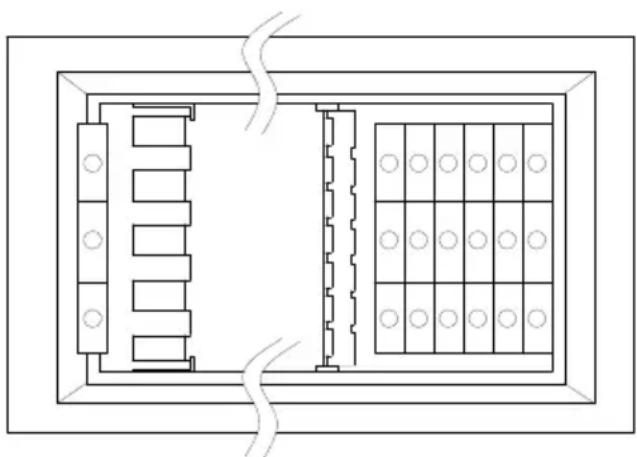

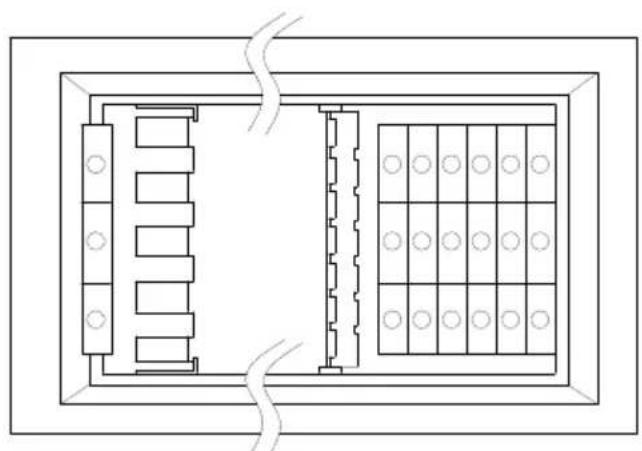

装载和冷冻冰包

冰包该放置在冰包室内的悬挂盘上（MF214和MF314）。确保冰包和蒸发器之间的表面接触良好。图8.

图8

如果温度调节器设置在温度较高的位置，记住检查疫苗室内的温度。

解冻和清洁

为了设备操作良好并节约能源，重要的是设备应定期清洗和解冻。

设备打开时会进入水分并沉积在设备内部的冷的表面，并形成了一层霜或冰。
冰层降低冷冻机的效率，必须清除，“解冻”。

建议每三个月设备解冻一次。

解冻

请按照下列步骤进行：

1. 解冻之前疫苗必须转移到另一个工作中的冷冻机，或者带冰包的盒子里。
2. 关掉设备的电源并拔出插头。
3. 打开个放泄塞。一个位于冷柜内部。
   4.在除霜水放泄孔下放置一个托盘。
4. 将一盆热水（但不是开水）放在冷柜内，盖上冷柜盖，大约30分钟后，用塑料刮板铲松结霜。
   6.为了避免在除霜过程中将地板弄湿，建议时常检查除霜水盘，同时应盖好除霜排水管周围的地板，防止冰屑飞溅。当所有冰霜融化后，用水以及中性无香清洗剂清洁机柜内壁以及盖子、盖子垫片和机柜外壁。使用软布擦干冷柜。
5. 确保清洁后没有残留的水分。
6. 重新装回内部和外部放泄塞，检查盖子垫片有无缺损。
7. 打开设备并确保其冻结（温度降低）
8. 验证水包无泄漏，然后将其放回冷柜。开启大约5分钟之后，按照说明放置水包。关闭盖子。

清洁

1. 一旦设备解冻必须清洗。
2. 设备内部用温水和温和的清洁剂的混合物清洁。
3. 让清洗过的部件完全干燥。
4. 用温水和温和的清洁剂的混合物，或肥皂清洗设备外。
5. 盖上盖子，并按照第6页“设备降温”程序降温。

故障查寻

故障 可能的原因 补救
压缩机不运行, 冰包不冷。	耐心点,很可能压缩机几分钟内就会开动。	如果不开动,请检查下列情况:-检查电源是否接上,从太阳能板到设备的电缆线是否正常。-检查保险丝,若有必要进行更换。-如果上述情形正常,请给监察员打电话。
压缩机在运行中,温度太高。	通风格板堵死。盖子关闭不妥。设备内风扇堵死或者残损。压缩机室风扇堵死或残损。安装设备的室内温度过高。	确保空气流通不受阻碍。确保盖子关闭适当。检查风扇是否运行,若不运行应当更换。参见:服务检查风扇是否运行,若不运行应当更换。参见:服务遮挡设备,使之不受直接的阳光照射,并确保室内更好的通风。
无温度显示。 太阳能温度调节器功能不良。 更换太阳能温度调节器。

担保，零件和服务

质量担保免责条款

由于直接或非直接的不当操作，使用错误，保养不良，不正确的建筑，安装或连接产生的故障和损害，火灾，事故，雷电，电压变化或者其它电气干扰，包括不良保险丝或者主设备的故障不包括在本担保中。

由本公司批准的服务中心之外的其他人进行的修理，以及其它厂商可以证实的生产或者材料之外的原因造成的故障不包含在本担保中。

请注意，更改设备的结构，或者更换设备的部件将导致本担保和产品责任无效，并且设备不能合法使用。等级牌上注明的批准文字也将无效。

由买方发现的运输损坏主要由买方和批发商之间解决，也就说，批发商应确保这种投诉应当得以解决，使买方满意。

在打电话寻求技术帮助之前请检查你自己是否能排除故障。如果你要求的帮助不在本担保范围内，也就说，如果设备出现故障是因为保险丝断裂，或者操作不当，将向你收取因为你打电话寻求帮助而产生的费用。

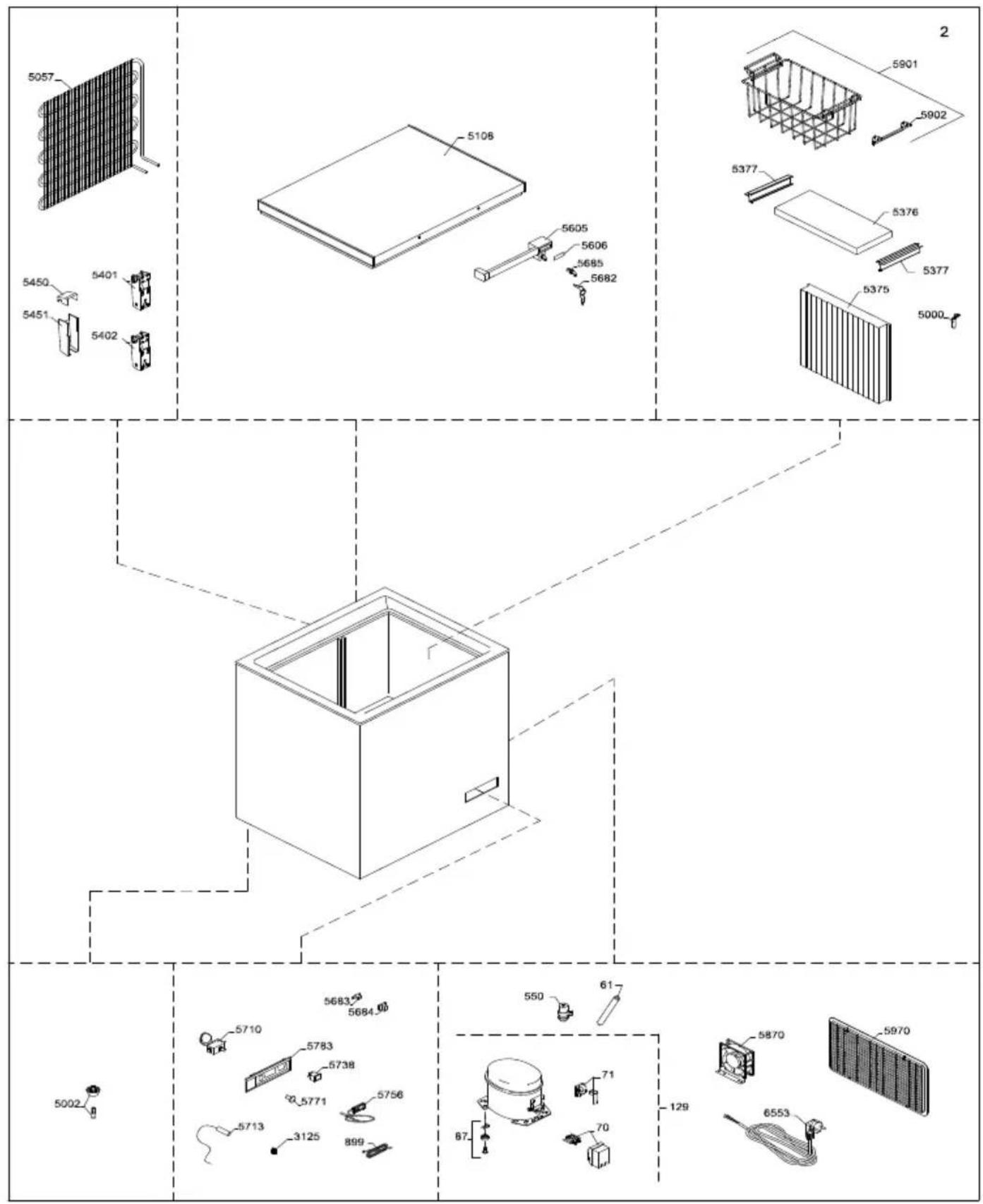

零件

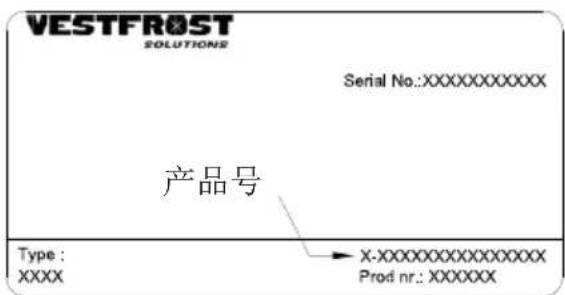

订购零件时请说明设备的类型，系列和产品号。这些信息标注在等级板上。等级板上有各种技术信息，包括类型和系列号。

图9

位置

物料号编

0061 0-6538001

0070

A921001

0071

A921115

0087 0-6038175

01298-036038255

0550 6520317

08997020983

3125 3010457

50003010049

5002 6000959

5057 6010084

5108 5000917670

53756000965

5376 5020105

5377 3020245-23

5401 1510133

5402 1510136

5450 3011135-01

5451 3010032-01

5605 304090501

5606 8090342-94

5682 1510046

5683 2040145

5684 3010265-01

5685 600098801

5707 7020248

5710 7020239

5713 7020960

5738 7010027

5756 7020164

5771 3010051-01

5783 3040146

5870 6000308

5901 353090001

5902 3010107-01

5970 3010308-01

65537535360

物料名称

干燥 器过滤，

盖子+接线钳

后 装置动

底座配件，集，完整

机压练KT线编

操作 容 4 F

温包

管子支架

排水塞子

地脚带钉

凝器结

无把手/活 盖页

分割装置，成套

快速冷 室盖冻

理处

合页

用簧弹铰链

活 盖上部页

活 盖底部页

带锁扣手柄

手柄 嵌镶

键，设置-2PC。

手柄 止器闭

止器盖闭

锁与钥匙

电压稳定器

温度 器调节

感器TC S1 ，冷却

指示灯， 色绿

温度计，太阳能

温度 器旋调节 钮

控制板

扇风

带手柄的篮子

篮子备用手柄

机网罩电

源屯，Szhuko,3G1/2600

处理

向用户提供的有关收集和处理旧设备和旧电池的信息

产品上，包装上和/或随同产品的文件中的这些符号表示，用过的电气、电子产品和电池不能混同一般家庭垃圾。为了能合适地处理，回收和再利用旧产品和旧电池，请你按照你本国的立法和2012/19/EU，2006/66/EC法令将它们送到指定的回收点。

合适地处理这些产品和电池，你为保留有用的资源和防止它们可能对人类的健康和环境造成有害的影响作了贡献，避免不适当处理废品造成的恶果。

如果需要获得更多的关于产品和电池回收和再利用的信息，请和当地政府机关，废物处理服务中心或者你购买产品的销售点联系。

根据国家法律，不适当地处理这些废品可能会受到惩罚。

对于欧盟的商业用户如果你希望拆卸电气和电子设备，请和你的批发商和供应商联系，获取进一步的信息。

[欧盟之外的其它国家有关处理这些废物的信息]

这些符号仅在欧盟有效。如果你希望拆卸本产品，请与你的当地政府机关或者销售商联系，询问处理的正确方法。

请注意电池的符号（例如底部的两个符号）：

本符号可以用于和化学符号组合。这里它符合法令对涉及的化学元素的规定。
