Тип продукта	Морозильник для вакцин и аккумуляторов льда
Марка	Vestfrost
Модель	MF 314
Использование	Хранение вакцин и замораживание аккумуляторов холода
Электропитание	220-240 В, 50 Гц, однофазный
Хладагент	Воспламеняющийся углеводород
Количество отсеков	2: отсек для вакцин и отсек для аккумуляторов холода
Диапазон температур отсека для вакцин	от -15 °C до -25 °C
Термостат	Механический, 8 положений (1 = минимальный холод, 8 = максимальный холод)
Размораживание	Ручное, рекомендуется каждые 3 месяца
Очистка	Теплая вода и мягкое неароматизированное моющее средство
Требуемая вентиляция	Мин. расстояние 50 мм сзади/слева, 100 мм справа, 30 мм от пола, 200 мм между приборами
Стабилизатор напряжения	Рекомендуется, отключение вне диапазона, восстановление через 3-6 мин
Тип компрессора	Высокая производительность, совместимость с напряжением до 22% ниже номинального
Электрозащита	Предохранитель/автомат 10-13 А, розетка с заземлением
Запасные части	Предоставляется список (компрессор, термостат, вентилятор и т.д.)
Гарантия	Исключения: неправильное использование, колебания напряжения, несанкционированный ремонт
Безопасность	Не повреждать холодильный контур, не использовать электроприборы внутри, не хранить взрывчатые вещества
Утилизация	Соответствует WEEE, не выбрасывать с бытовыми отходами, обязательная переработка

Часто задаваемые вопросы - MF 314 VESTFROST

Как отрегулировать температуру морозильника MF 314?

Используйте механический термостат внутри. Поверните ручку от положения 1 (минимальный холод) до положения 8 (максимальный холод). Для вакцин температура должна быть от -15 °C до -25 °C.

Как часто нужно размораживать морозильник?

Рекомендуется размораживание каждые три месяца. Проводите, когда слой инея превышает 5 мм для поддержания эффективности.

Что делать, если компрессор не запускается?

Сначала проверьте, что прибор включен и предохранитель не перегорел. Подождите несколько минут, компрессор может перезапуститься автоматически. Если ничего не происходит, обратитесь к авторизованному технику.

Могу ли я использовать удлинитель?

Нет, использование удлинителей запрещено. Подключайте прибор непосредственно к настенной розетке с заземлением, защищенной предохранителем 10-13 А.

Как очистить внутреннюю часть морозильника?

После размораживания промойте теплой водой с добавлением мягкого неароматизированного моющего средства. Тщательно вытрите и высушите перед повторным включением.

Какие необходимы вентиляционные зазоры?

Оставьте зазор не менее 50 мм сзади и слева, 100 мм справа, 30 мм под основанием и 200 мм между двумя приборами.

Опасен ли хладагент?

Прибор использует воспламеняющийся углеводородный хладагент. В случае утечки проветрите помещение. Не прокалывайте контур и доверьте ремонт профессионалу.

Можно ли замораживать продукты в этом морозильнике?

Эта модель предназначена для хранения вакцин и замораживания аккумуляторов льда. Она не предназначена для замораживания продуктов.

Что делать при длительном отключении электроэнергии?

Держите крышку закрытой. Морозильник сохраняет холод в течение нескольких часов. Если отключение затянется, проверьте температуру вакцин перед использованием.

Как заказать запасные части?

При заказе укажите тип, номер продукта и серийный номер (на заводской табличке). Для замены обращайтесь в авторизованный сервис.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MF 314 VESTFROST

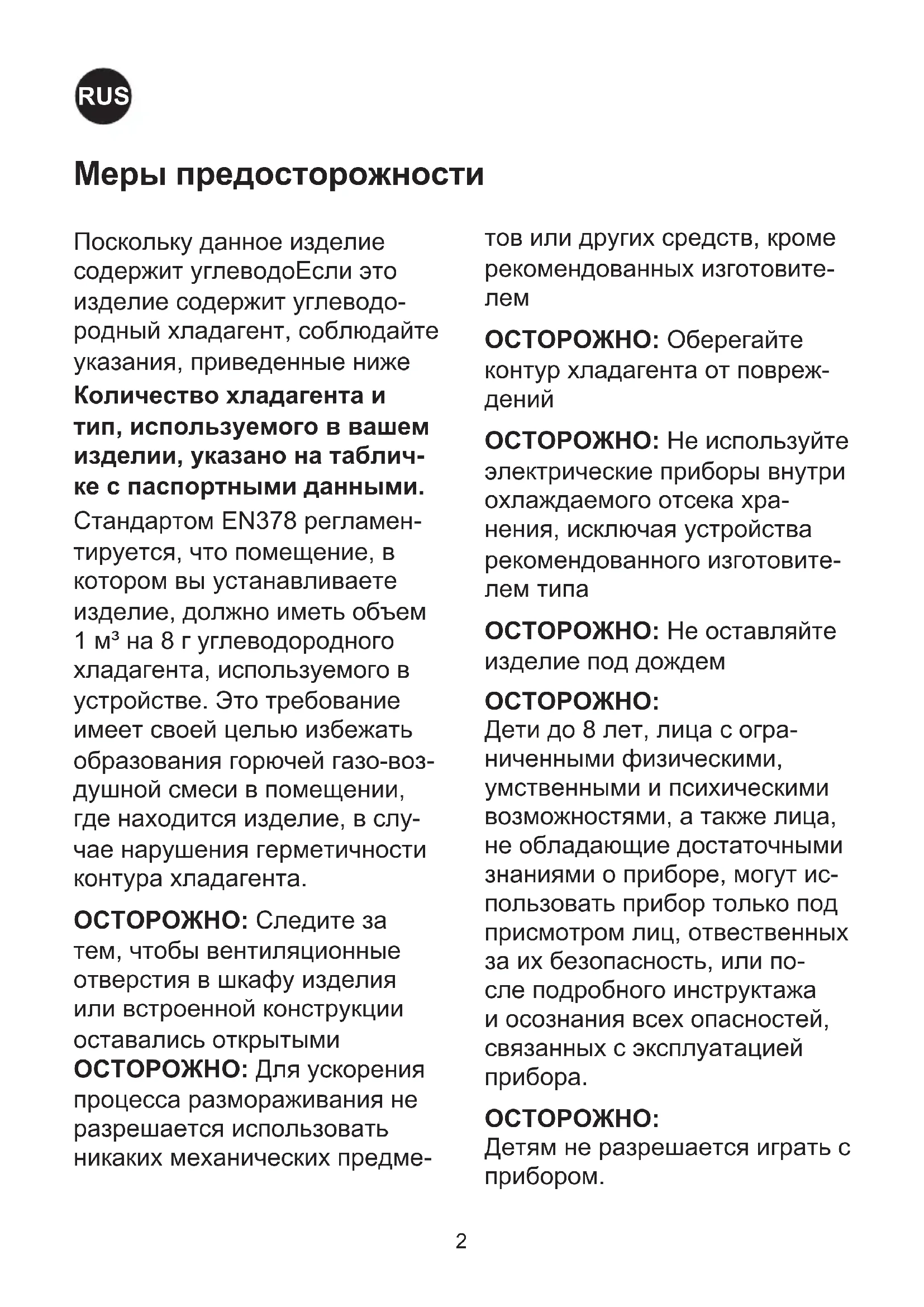

Дети до 8 лет, лица с ограниченными физическими, умственными и психическими возможностями, а также лица, не обладающие достаточными знаниями о приборе, могут использовать прибор только под присмотром лиц, ответственных за их безопасность, или после подробного инструктажа и осознания всех опасностей, связанных с эксплуатацией прибора.

ОСТОРОЖНО:

Поиск и устранение неисправностей ...10

Гарантия, запасные части и сервис ....11

Утилизация.. 15

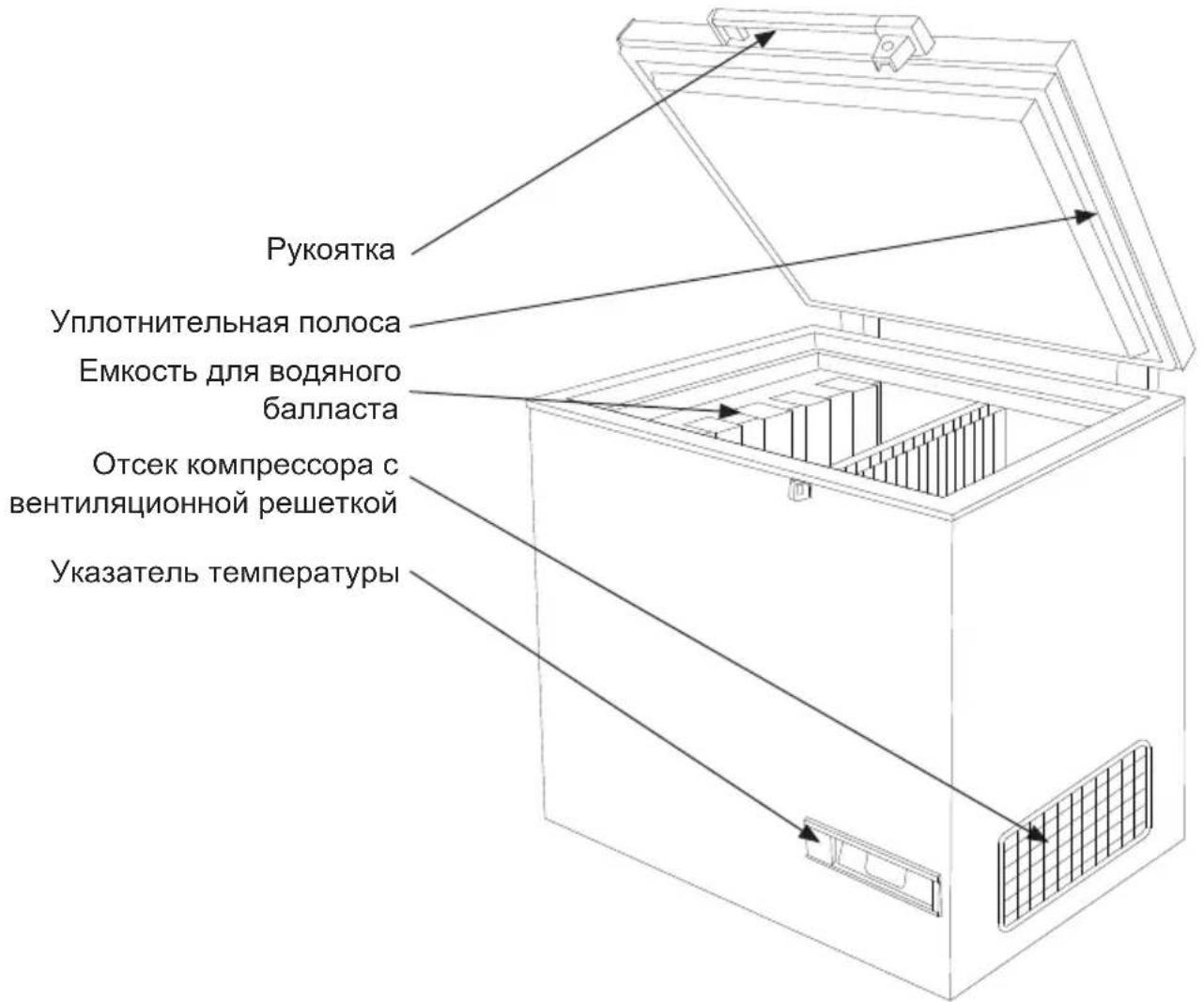

Ознакомьтесь со своим холодильником

Рис.1

PQS Code	Model	PQS Per	Performance specifications	Specification reference:	PQS Independent type-testing protocol Product verification protocol:
E003/023 M	314	E003/FZ0	1.2	E003/FZ01-VP.2

Общие сведения

Модель MF представляет собой морозильный шкаф для хранения вакуумных замороженных аккумуляторов холода. Он имеет два отсека: один отсек для хранения вакуумных, а другой для замороженных аккумуляторов холода.

Эксплуатация

Морозильный шкаф MF имеет вакуумный и оснащен мощным компрессором, способным работать при падении напряжения на 22% ниже номинального напряжения. См. таблицу с техническими данными. При более сильных колебаниях напряжения рекомендуется пользоваться автоматическим стабилизатором напряжения.

Таблица с паспортными данными содержит различную техническую информацию, а также модель и серийный номер.

Рис.2

ПРИМЕЧАНИЕ: Необходимо обеспечить свободный доступ к вентиляционной решетке.

Распаковка и установка

Распаковка

1. Распакуйте устройство и проверьте его на наличие повреждений. При обнаружении каких-либо повреждений сообщите об этом руководству.
2. Сравните данные таблички с напряжением частот вашей сети.
3. Извлеките устройство из внутреннего упаковочного материала.

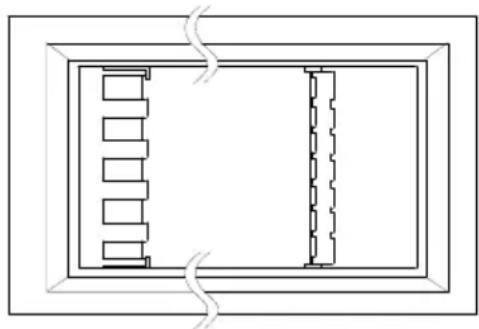

Рис. 3

Установка

Прибор должен быть установлен в хорошо проветриваемом помещении, в защищённом от прямых солнечных лучей месте и в отдалении от других источников тепла.

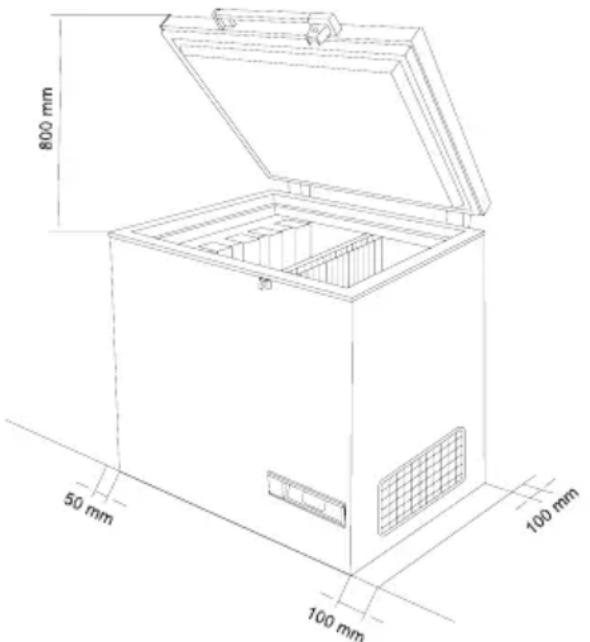

Убедитесь, что прибор стоит на полу ровно. Расстояние между стеной помещения и задней и левой сторонами прибора должно составлять не менее 50 мм, а расстояние между стеной и правой стороной прибора - не менее 100 мм. (Рис. 2)

Если в помещении находятся другие холодильники или морозильники, то они должны размещаться на расстоянии как минимум 200 мм друг от друга.

Между дном изделия и полом должен быть зазор не менее 30 мм.

Гарантия, запасные части, сервис

Отказ от гарантийных обязательств

Поломки и повреждения, обусловленные прямо или косвенно несоблюдением правил эксплуатации, использованием не по назначению, неудовлетворительным техническим обслуживанием, неправильным механическим или электрическим монтажом. Пожары, аварии, удары молнии, перепады напряжения или другие электрические нарушения, включая дефектные плавкие предохранители или неисправности питающей сети.

Следует иметь в виду, что внесение изменений в конструкцию изделия или комплектацию изделия ведёт к аннулированию гарантии и исключению ответственности за качество изделия, а само изделие нельзя будет эксплуатировать законно. Сертификация, указанная на табличке с паспортными данными, также станет недействительной. Вопросы, связанные с транспортными повреждениями, обнаруженными покупателем, как правило, решаются между покупателем и дистрибьютором, т.е. дистрибьютор обязан удовлетворить претензии покупателя.

Прежде чем обращаться к специалистам за оказанием технической помощи, выясните, не можете ли вы устранить неисправность самостоятельно. Если на ваше обращение за оказанием помощи гарантия не распространяется, например, если изделие вышло из строя в результате перегорания плавкого предохранителя или нарушения правил эксплуатации, вам будет выставлен счет, исходя из расходов на оказание технической помощи.

При заказе запасных частей кажите тип, продукт и заводской номер вашего изделия. Эта информация приведена на табличке с паспортными данными на задней стенке изделия. Табличка с паспортными данными содержит различную техническую информацию, включая тип и серийные номера.

Примечание: При необходимости ремонта или замены вашего изделия обращайтесь только в официальные сервисные центры!

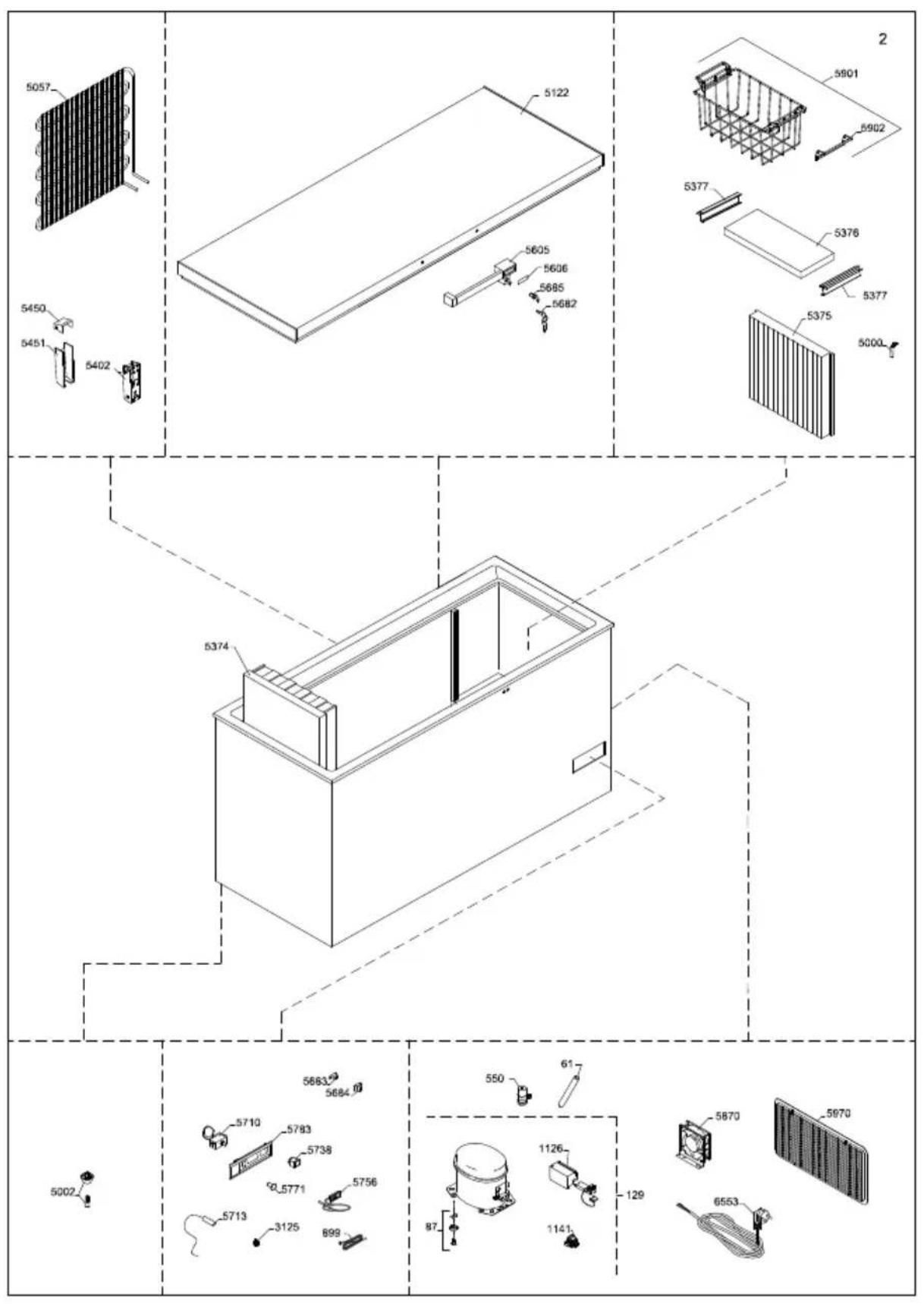

Рис.9

Позиция Код Номенклатуры Наименование Номенклатуры

0061 0-6538001 Фильтр-осушитель,

0087 0-6038175 Основание арматура, набор, полный

0129 8-03606510309 Компрессор - НХК12АТ

0550 6520510 Оправный конденсатор-4ф

0899 7020983 Датчик

1126 0-А921012 Крышка +Винт

1141 6520511 Пусковое устройство

3125 3010457 Держатель трубы

5000 3010049 Сливная пробка

5002 6000959 Основание с тырком

5057 6010084 Конденсатор

5122 5000914651 Крышка с ремонтопригодным без ручки/навесок

5374 3040184 Поддон для аккумуляторной батареи

5375 6000965

5376 5020105 Крышка отсека для быстрого замораживания

5402 1510136 Петля с ручкой

5450 3011135-01 Верхняя часть крышки навески

5451 3010032-01 Нижняя часть крышки навески

5605 304090501 Ручка с замком

5606 8090342-94 Ручки

5682 1510046 Ключ, комплект - 2 шт.

5683 2040145 Фиксатор для ручки

5684 3010265-01 Крышка для фиксатора

5685 600098801 Замок с ключами

5707 7020248 Стабилизатор напряжения

5710 7020239 Термостат

5713 7020960 Датчик NTC S1, охлажденный.

5738 7010027 Контрольная лампа, зеленая

5756 7020164 Термометр, солнечный

5771 3010051-01 Ручка термостата

5783 3040146 Панель управления

5870 6000308 Вентилятор

5901 353090001 Корзина с ручкой

5902 3010107-01 Ручка для корзины

5970 3010308-01 Решетка впуска

6553 7535385 Сетевой шнур

УТИЛИЗАЦИЯ

Информация о сборе и утилизации старых электроприборов и батарей

Эти символы, поставленные на продукты, упаковки и/или сопроводительные документы, обозначают электрические изделия, которые не должны выбрасываться вместе с потоком бытовых отходов. Для того чтобы быть правильно обработанными и утилизированными, отдайте эти продукты на специально предназначенные для таких целей места сбора. Соблюдайте местное законодательство и европейские директивы 2012/19/EU и 2006/66/EC.

Следуя инструкциям по правильному выбрасыванию таких изделий и батарей, вы поможете сэкономить ценные ресурсы и предотвратить возможные негативные эффекты на здоровье человека и окружающую среду. Обратитесь к местным муниципальным властям или торговому объекту, где вы купили продукт, чтобы получить дополнительную информацию о ближайшем пункте сбора или месте для выбрасывания старых электроприборов и батарей.

ПиНапразвИнОи3XBьрЯн Ha ypeДa, може Да поhecete HakazateЛнHa OTROBOPHOCT,В cboTBeTCTBnE pa3nopeДБNTe Ha HaционанHOTo 3aKOHODaTeJCTBO.

За бизнес потребители в Европейския съюз

Аккуратно да извършите не нужни електропроводи, моля свържете се с вашия доставчик за повече информация.

Информация за страни извън Европейския съюз

Този символ на валидни само в рамките на Европейския съюз. За информация относно правилното изхвърляне на такива отпадъци се обърнете към местните органи на властта или дилъра си.

Забележка за символите върху батериите:

Тези символи могат да бъдат използвани заедно с химически символ. В такъв случай те се разглеждат като определени от директивата за съответните химикали.
