MODE D'EMPLOI NC 450 OLYMPIA

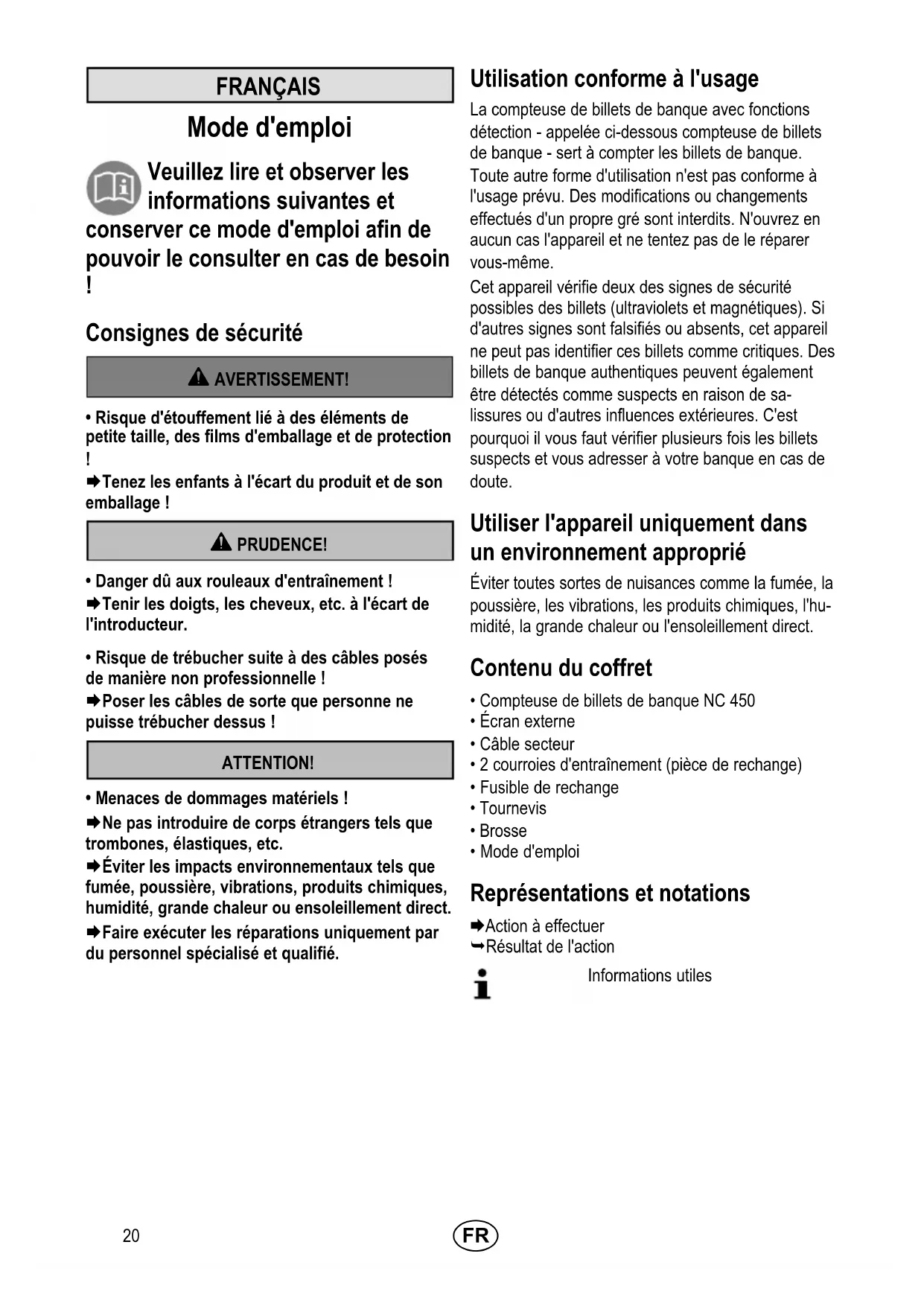

FRANÇAIS Mode d'emploi Veuillez lire et observer les informations suivantes et conserver ce mode d'emploi afin de pouvoir le consulter en cas de besoin

Consignes de sécurité AVERTISSEMENT!

• Risque d'étouffement lié à des éléments de petite taille, des films d'emballage et de protection

Æ Tenez les enfants à l'écart du produit et de son emballage ! PRUDENCE!

• Danger dû aux rouleaux d'entraînement ! Æ Tenir les doigts, les cheveux, etc. à l'écart de l'introducteur.

• Risque de trébucher suite à des câbles posés de manière non professionnelle ! Æ Poser les câbles de sorte que personne ne puisse trébucher dessus ! ATTENTION!

• Menaces de dommages matériels ! Æ Ne pas introduire de corps étrangers tels que trombones, élastiques, etc. Æ Éviter les impacts environnementaux tels que fumée, poussière, vibrations, produits chimiques, humidité, grande chaleur ou ensoleillement direct. Æ Faire exécuter les réparations uniquement par du personnel spécialisé et qualifié. Utilisation conforme à l'usage La compteuse de billets de banque avec fonctions détection - appelée ci-dessous compteuse de billets de banque - sert à compter les billets de banque. Toute autre forme d'utilisation n'est pas conforme à l'usage prévu. Des modifications ou changements effectués d'un propre gré sont interdits. N'ouvrez en aucun cas l'appareil et ne tentez pas de le réparer vous-même. Cet appareil vérifie deux des signes de sécurité possibles des billets (ultraviolets et magnétiques). Si d'autres signes sont falsifiés ou absents, cet appareil ne peut pas identifier ces billets comme critiques. Des billets de banque authentiques peuvent également être détectés comme suspects en raison de sa lissures ou d'autres influences extérieures. C'est pourquoi il vous faut vérifier plusieurs fois les billets suspects et vous adresser à votre banque en cas de doute. Utiliser l'appareil uniquement dans un environnement approprié Éviter toutes sortes de nuisances comme la fumée, la poussière, les vibrations, les produits chimiques, l'hu midité, la grande chaleur ou l'ensoleillement direct. Contenu du coffret

• Compteuse de billets de banque NC 450

• 2 courroies d'entraînement (pièce de rechange)

• Mode d'emploi Représentations et notations Action à effectuer Résultat de l'action Informations utiles21

Éléments de manipulation

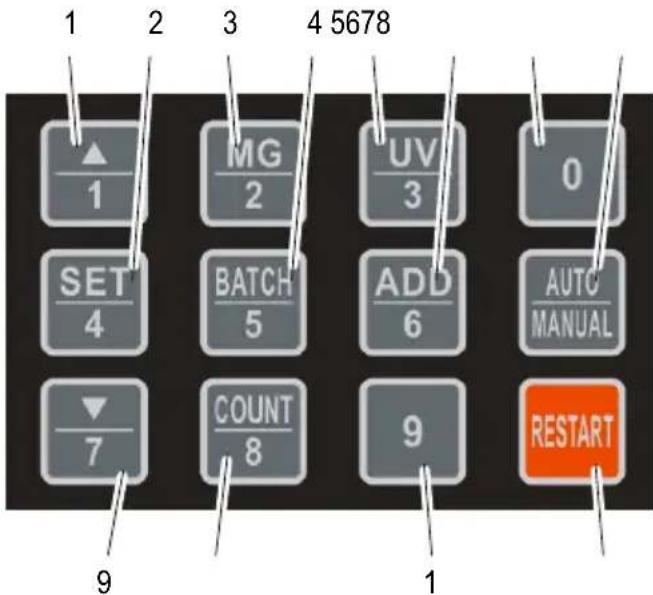

1 1 ou vers le haut dans le menu der réglages 2 4 ou SET pour ouvrir le menu des réglages ou continuer à commuter 3 2 ou MG pour activer / désactiver la vérification magnétique 4 5 ou BATCH pour la fonction liasse 5 3 ou UV pour activer / désactiver la vérification UV 6 6 ou ADD pour activer / désactiver la fonction ad dition

8 AUTO/MANUAL Commutation entre sélection automatique et manuelle 9 7 ou vers le bas dans le menu der réglages 10 8 ou COUNT pour activer le comptage sans dé tecteurs

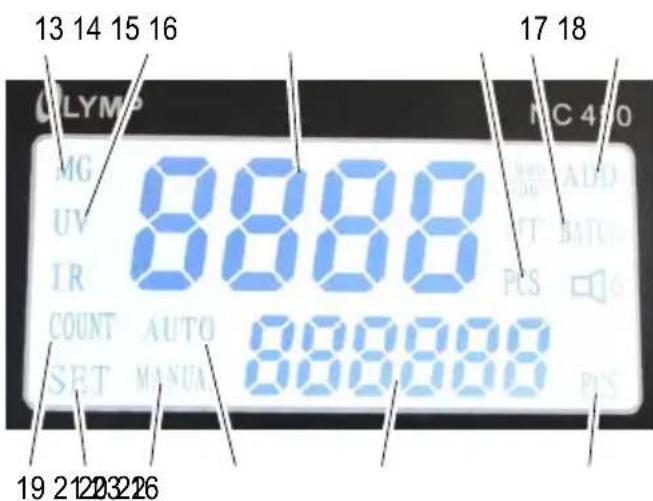

La photo montre l'écran sans l'autodiagnostic. Certains des affichages représentés ne font pas partie de l'étendue des fonctions de cette compteuse de billets. 13 Détecteur magnétique activé 14 Détecteur UV activé 15 Affichage supérieur 16 Quantité 17 Liasse activée 18 Addition activée 19 Comptage activé sans détecteurs 20 Réglages 21 Sélection manuelle activée 22 Sélection automatique activée 23 Affichage inférieur Utilisation Brancher et débrancher la compteuse de billets de banque Vous branchez et débranchez la compteuse de billets de banque à l'aide de l'interrupteur situé à l'arrière. Retirez l'appareil du secteur si vous n'avez pas l'intention d'utiliser de l'utiliser pendant un certain temps.

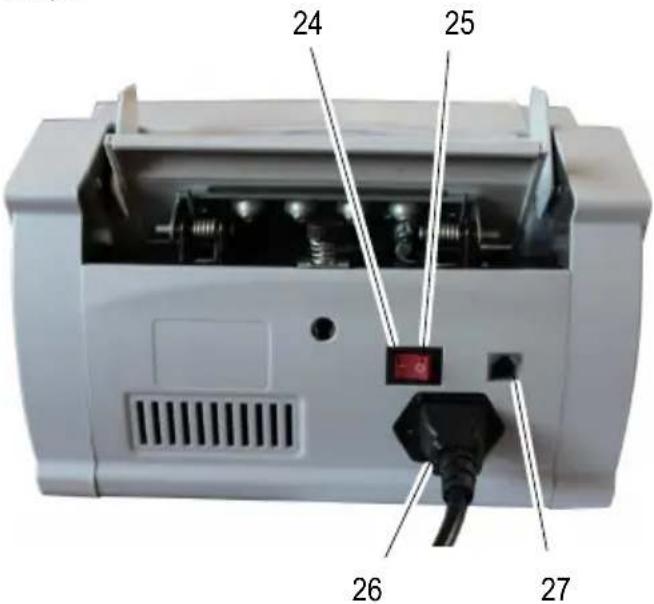

24 Sous tension 25 Hors tension 26 Raccordement au réseau 27 Prise pour écran externe22

Après son branchement, l'appareil effectue un autodiagnostic. Pendant cette action ap paraît 8888 ou 888888 sur l'affichage. Si l' autodiagnostic s'est terminé sans erreur,

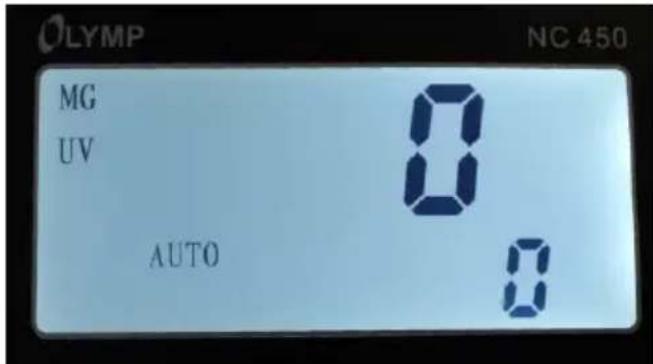

s'affiche sur les affichages. Si une erreur est constatée, celle-ci s'affiche sur l'affi- chage supérieur (voir table des erreurs) et le fond devient rouge. Vérifications Les meilleurs résultats sont obtenus après la phase d'échauffement de 3 minutes. Un fort éclairage environnant peut influer sur le détecteur et conduire à des résultats erronés. Sélectionnez la fonction de votre choix (magnétique et/ou ultraviolet) avant d'introduire les billets de banque. Æ Appuyez sur la touche MG ÊLe détecteur magnétique pour l'identification de couleurs magnétiques est activé / désactivé. Le dé tecteur activé est affiché à l'écran. Æ Appuyez sur la touche UV ÊLe détecteur UV pour l'identification des parts d'UV est activé / désactivé. Le détecteur activé est affiché à l'écran. Préparer les billets Respecter les points suivants afin d'éviter des dysfonctionnements dans le fonctionnement.

Æ Avant d'introduire la liasse de billets, vérifier si celle- ci contient des rognures de papier, des trombones, des élastiques et autres corps étrangers et les retirer (A). Æ Ne pas introduire de billets endommagés (B). Æ Lisser les billets froissés et pliés avant de les intro duire (C/D). Æ Ne pas essayer de compter des billets trop épais ou des objets trop durs. Æ Mettre les billets en éventail pour les desserrer. Introduire les billets

Æ Déplacer les billets de la liasse de telle sorte que le billet supérieur soit plus bas que le suivant. Introduire ainsi les billets dans le bac d'alimentation (A).

Æ Introduire la liasse à la verticale dans le bac d'ali mentation et la presser vers l'arrière, de sorte que les billets se poussent les uns contre les autres (B). Ê Le comptage démarre automatiquement si la sélection automatique a été activée (AUTO s'affiche sur l'écran). Des billets introduits incorrectement comme re présenté aux figures C et D conduisent à un comptage ou une fonction incorrect (e). Les signes de sécurité des billets se trouvant sur les deux côtés, effectuer le comptage des deux côtés pour parvenir à une détection sûre de faux billets

Fonctions Comptage Cette fonction permet de déterminer la quantité de billets et selon le réglage des détecteurs, également leur authenticité. Pendant leur comptage, la quantité des billets appa raît sur l'affichage supérieur. Si les billets sont retirés du bac de sortie, l'affichage supérieur saute sur X0 et l'affichage inférieur indique la quantité. Addition Si vous introduisez plusieurs liasses de billets les unes après les autres dans le bac d'alimentation, le comptage continue même si les billets comptés sont retirés du bac de sortie. Æ Appuyez sur la touche ADD. Ê La fonction Addition est activée / désactivée. Fonction liasse Avec cette fonction, le comptage s'arrête quand une quantité préréglée de billets a été comptée. Si vous retirez la liasse comptée du bac de sortie, l'affichage retourne sur X0 et le comptage de la prochaine liasse commence. Vous pouvez prérégler à votre gré la quantité de billets de 1 à 999. Cette quantité préréglée s'affiche sur l'affi-chage inférieur. S'il n'y a plus de billets dans le bac d'alimentation avant d'avoir atteint la quantité préréglée, l'affichage BATCH clignote. Si vous placez d'autres billets dans le bac, le comptage continue. Æ Appuyez sur la touche BATCH. Ê L'affichage BATCH clignote sur l'écran. La valeur prédéfinie 100 apparaît sur l'affichage inférieur. Æ À l'aide des touches numériques, entrez la quantité voulue. Ê Cette quantité préréglée apparaît sur l'affichage inférieur. Triage Avec cette fonction qui est toujours activée, c'est le premier billet qui sert de référence. Si l'appareil reconnaît un billet différent, il s'arrête. L'affichage commute sur un fond rouge et d s'affiche. Vous pou vez extraire le billet. Il est possible de fixer dans les réglages si le billet trié doit être compté ou non (cf. réglages). Réglages La sensibilité des détecteurs et autres paramètres peuvent être modifiés dans les réglages. Æ Appuyez quelques secondes sur la touche SET jusqu'à ce que le bip sonore s'arrête. Ê Sur l'affichage apparaissent d05et C5100. d05 est la valeur actuelle de l'emplacement de mé moire C5100. Vous pouvez modifier cette valeur à l'aide des touches fléchées. Æ Appuyez à nouveau sur la touche SET. Ê Le nouvel emplacement de mémoire avec sa va leur s'affiche. En appuyant sur la touche SET au dernier empla cement de mémoire, vous quittez la fonction réglage.24

La table suivante contient les réglages usine et la description des fonctions des places de mémoire. Emplace ment de mémoire Valeur départ usine Fonction Réglages C5100 d05 Sensibilité aux UV Plage de réglage 0 à 9 Plus la valeur est élevée, plus la sensibilité est faible C5200 d05 Sensibilité magnétique Plage de réglage 0 à 9 Plus la valeur est élevée, plus la sensibilité est faible C5300 d05 Détection de billets doubles Plage de réglage 0 à 9 Plus la valeur est élevée, plus la sensibilité est faible C5400 d09 Frein Plage de réglage 0 à 9 Plus la valeur est élevée, plus la sensibilité est haute C5500 d09 Roue compteuse Plage de réglage 0 à 9 Plus la valeur est élevée, plus la sensibilité est haute C5600 d08 Transport Plage de réglage 0 à 9 Plus la valeur est élevée, plus la sensibilité est faible C5700 d08 (Fonction interne) (ne pas modifier) C5800 d01 (Fonction interne) (ne pas modifier) C5900 d00 (Fonction interne) (ne pas modifier) C5A00 d01 Compter ou non les billets triés. d01 : les compter d02: ne pas les compter C5b00 d02 (Fonction interne) (ne pas modifier) C5C00 d00 (Fonction interne) (ne pas modifier) C5d00 d02 Détection des différences de taille des billets Plage de réglage 0 à 9 Plus la valeur est élevée, plus la sensibilité est faible C5E00 d08 (Fonction interne) (ne pas modifier) C5F00 d04 (Fonction interne) (ne pas modifier) Pour remettre l'appareil sur les réglages usine, ap puyez sur la touche RESTART pendant que vous branchez l'appareil.25

Elimination d'erreurs Les erreurs sont affichées sur l'écran à par un code erreur et un fond rouge. Une source fréquente d'erreurs sont des détec teurs encrassés (cf. nettoyage des détecteurs). Code d'er reurs Cause Solution

Parts trop faibles ou aucune part d'UV dans le billet. Retirer le billet critique de la liasse. Contrôler le réglage de la sensibilité aux UV.

Parts trop faibles ou aucune part magnétique dans le billet. Retirer le billet critique de la liasse. Contrôler le réglage de la sensibilité magnéti que.

Billets de banque détectés comme liés. Vérifier si les billets collent et recompter la liasse

Billet détecté comme moitié de billet. Retirer le billet critique de la liasse et contrôler s'il est endommagé. E01 Capteur de comptage de billets Nettoyer le capteur pour le comptage des billets ou le remplacer par un nouveau. E03 Capteur disque codeur Nettoyer le capteur du disque codeur ou le remplacer par un nouveau. E04 Capteur bac d'entrée Nettoyer le capteur du bac d'entrée ou le remplacer par un nouveau. E05 Capteur bac de sortie Nettoyer le capteur du bac de sortie ou le remplacer par un nouveau. Entretien Nettoyage des détecteurs Les billets sont souvent salis, notamment par la poussière. La saleté se dépose pendant le comptage sur les détecteurs. Les détecteurs encrassés sont une cause fréquente de dysfonctionnements. Nettoyez les détecteurs avec la brosse vendue avec l'appareil. Ouvrez la compteuse de billets pour net toyer les détecteurs. L'ouverture de la compteuse est décrite dans les étapes suivantes. Æ Saisissez la compteuse à ses extrémités et retirez-la verticalement vers le haut. Ne la prenez pas en son centre.26

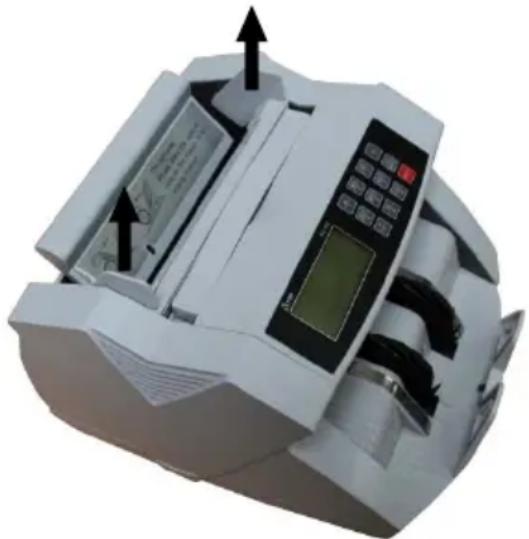

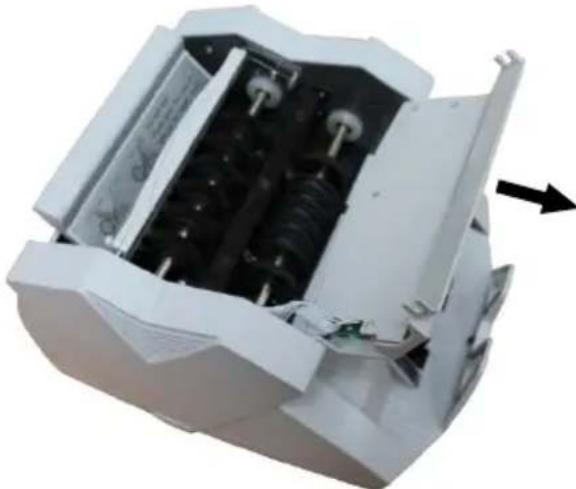

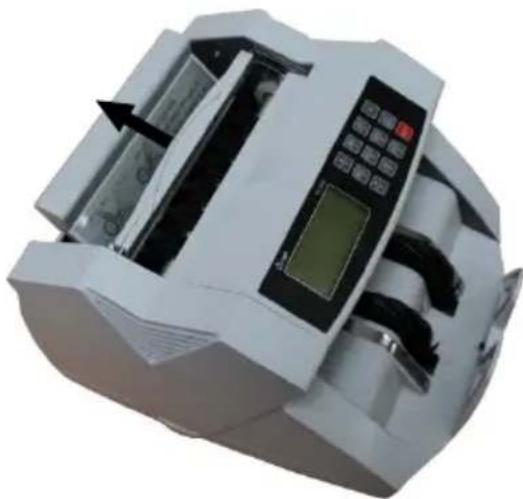

Æ Basculez la poignée vers l'arrière. Æ Basculez le tableau de commande vers l'avant. Au besoin, nettoyez les endroits inaccessibles avec de l'air comprimé. Cet air comprimé est en vente dans le commerce en petites bombes aérosol. Æ Nettoyez les détecteurs avec la brosse vendue avec l'appareil. Æ Refermez l'appareil en sens inverse après l'avoir nettoyé. Régler la pression de la plaque d'insertion La compteuse de billets de banque est réglée en usine de telle sorte que les billets soient engagés correctement. Modulez la pression de la plaque si les billets ne peuvent plus être correctement engagés. La vis de réglage de pression de la plaque se trouve à l'arrière.

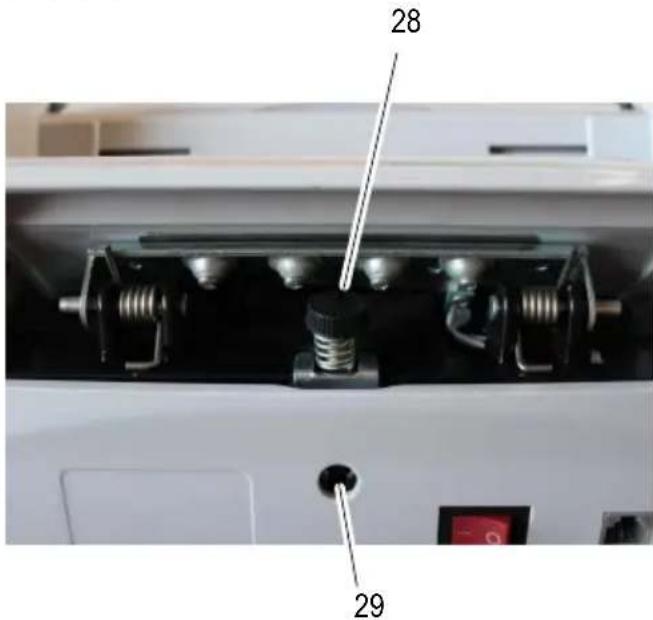

28 Vis de réglage 29 Vis de sécurité La vis de réglage est dotée d'une vis de blocage qui prévient tout déréglage involontaire. Æ Débrancher la compteuse de billets. Æ Desserrer la vis de blocage avec le tournevis fourni avec l'appareil. Æ Régler la pression de la plaque d'insertion de telle sorte que le billet puisse être inséré sans trop de force sous les rouleaux de caoutchouc . Æ Serrer la vis de blocage.27

Données techniques Modèle NC 450 Fonctions Mode de comptage libre (sans vérification de signe) Départ automatique et manuel Fonction liasse, possibilité de sélectionner 999 billets Fonction d'addition Vérification Signes UV et magnétiques Sensibilité réglable des détec teurs 9 sensibilités Capacité du bac d'alimentation et de sortie 100 billets pour les anciens et 200 billets pour les nouveaux. Taille des billets comptables 50 mm x 110 mm à 90 mm x 185 mm Vitesse de comptage 1.000 billets / minute Alimentation en courant 230 V / 50 Hz Consommation de courant 75 W Dimensions 306 mm x 247 mm x 185 mm Poids 5,5 kg Remarques d'entretien Æ Nettoyer les surfaces du boîtier avec un chiffon doux et non pelucheux. Æ Nettoyer les capteur après chaque utilisation. Æ Nettoyez les détecteurs avec la brosse vendue avec l'appareil. Æ Ne pas utiliser de produits d'entretien ou de solvants. Élimination Si vous ne voulez plus vous servir de votre appareil, veuillez l'apporter au centre de col lecte de l'organisme d'élimination des déchets de votre commune (par ex. centre de recyclage). D'après la loi relative aux appareils électriques et électroniques, les propriétaires d'appareils usagés sont tenus d'apporter tous les anciens appareils électriques et élec-troniques dans un collecteur séparé. L'icône ci-contre signifie que vous ne devez en aucun cas jeter l'appareil dans les ordures mé nagères ! Éliminez les matériaux d'emballage conformément au règlement local. Garantie Cher client, Nous sommes très heureux que vous ayez choisi cet appareil. En cas de défaut, veuillez retourner l’appareil dans son emballage d’origine et accompagné du bon d’ac hat au magasin où vous l’avez acheté.28
