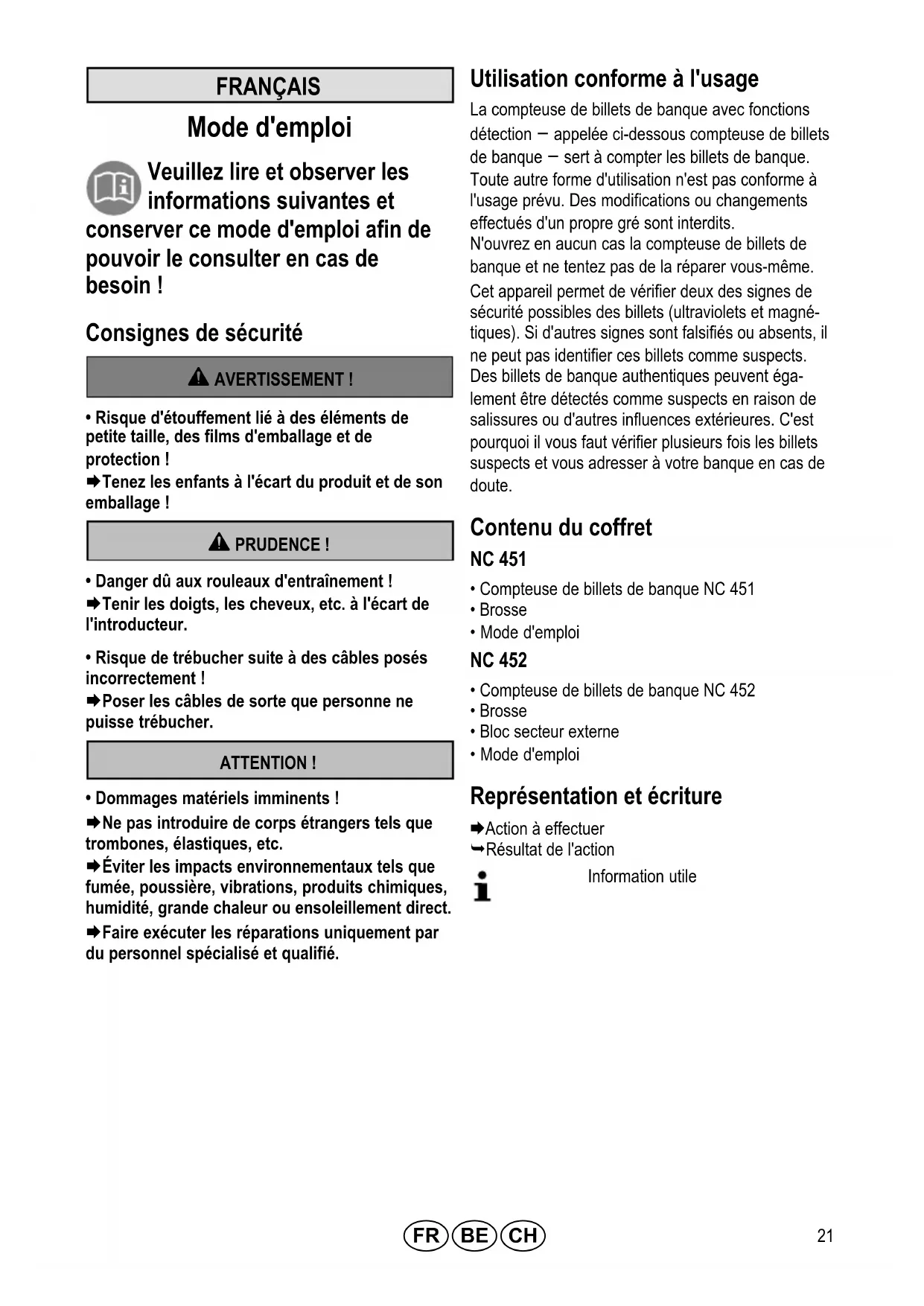

MODE D'EMPLOI NC 451 OLYMPIA
FR BE CH Compteuse de billets de banque avec fonctions détection
Veuillez lire et observer les informations suivantes et conserver ce mode d'emploi afin de pouvoir le consulter en cas de besoin !
Consignes de sécurité
AVERTISSEMENT !
- Risque d'étouffement lié à des éléments de petite taille, des films d'emballage et de protection !
→Tenez les enfants à l'écart du produit et de son emballage !
PRUDENCE!
- Danger dû aux rouleaux d'entraînement !
→ Tenir les doigts, les cheveux, etc. à l'écart de l'introducteur. - Risque de trébucher suite à des câbles posés incorrectement !
→Poser les câbles de sorte que personne ne puisse trébucher.
ATTENTION!
- Dommages matériels imminents !
→Ne pas introduire de corps étrangers tels que trombones, élastiques, etc.
→Éviter les impacts environnementaux tels que fumée, poussière, vibrations, produits chimiques, humidité, grande chaleur ou ensoleillement direct.
→Faire exécuter les réparations uniquement par du personnel spécialisé et qualifié.
Utilisation conforme à l'usage
La compteuse de billets de banque avec fonctions détection — appelée ci-dessous compteuse de billets de banque — sert à compter les billets de banque. Toute autre forme d'utilisation n'est pas conforme à l'usage prévu. Des modifications ou changements effectués d'un propre gré sont interdits.
N'ouvrez en aucun cas la compteuse de billets de banque et ne tentez pas de la réparer vous-même.
Cet appareil permet de vérifier deux des signes de sécurité possibles des billets (ultraviolets et magnétiques). Si d'autres signes sont falsifiés ou absents, il ne peut pas identifier ces billets comme suspects.
Des billets de banque authentiques peuvent également être détectés comme suspects en raison de salissures ou d'autres influences extérieures. C'est pourquoi il vous faut vérifier plusieurs fois les billets suspects et vous adresser à votre banque en cas de doute.
Contenu du coffret
NC 451
- Compteuse de billets de banque NC 451
- Brosse
- Mode d'emploi
NC 452
- Compteuse de billets de banque NC 452
- Brosse
- Bloc secteur externe
- Mode d'emploi
Représentation et écriture
→Action à effectuer
→Résultat de l'action
Information utile

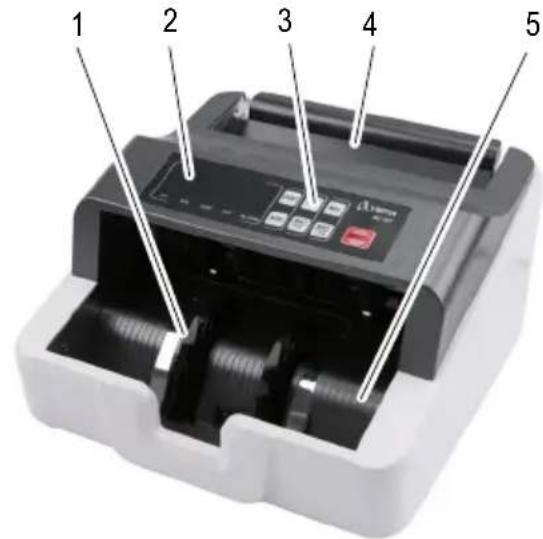

Éléments de commande
1 Molette de réglage
2 Écran (affichages gauche et droit)
3 Clavier
4 Bac d'alimentation
5 Bac de sortie
6 NC 451 Fiche de secteur
NC 452 Alimentation en courant pour le bloc secteur externe (non représenté)
7 Vis de sécurité
8 Vis de réglage
9 Interrupteur marche/arrêt

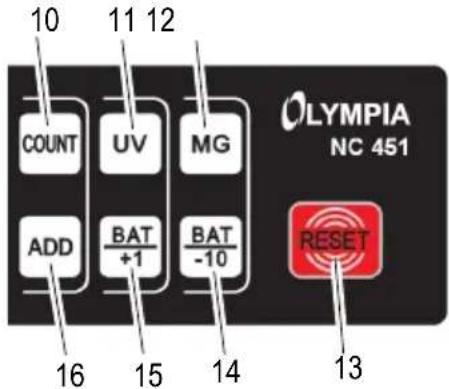

Clavier
La figure montre le clavier [3] de la compteuse de billets de banque.
10 COUNT = Comptage sans activer/désactiver les capteurs
11 UV = Activer / Désactiver la détection par UV
12 MG = Activer / Désactiver la détection magnétique
13 RESET = Effacer le résultat en cours
14 BAT -10 = Fonction par lot (diminuer le nombre de 10)
15 BAT +1 = Fonction par lot (augmenter le nombre de 1)
16 ADD = Activer / Désactiver l'ajout

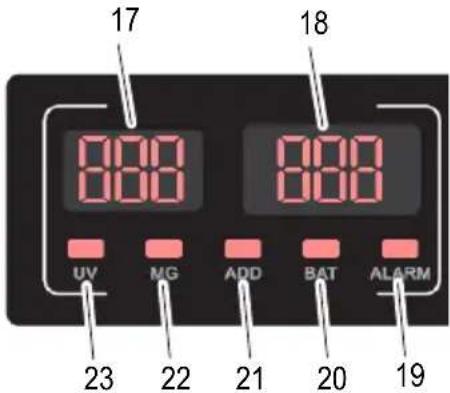

Écran
La figure montre l'écran [2] pendant l'autodiagnostic.
18 Nombre de billets
19 ALARM = Erreur détectée
20 BAT = Fonction par lot activée
21 ADD = Fonction Ajouter activée
22 MG = Capteur magnétique activé
23 UV = Capteur UV activé
Utilisation
Raccorder la compteuse de billets de banque
i Retirez la compteuse du secteur si vous n'avez pas l'intention de l'utiliser pendant un certain temps.
NC 451
→Introduisez la fiche de secteur [6] dans une prise de courant posée de manière réglementaire.
NC 452
→Connectez le bloc secteur externe avec l'alimentation en courant [6] de la compteuse de billets.
→Introduisez la fiche de secteur dans une prise de courant posée de manière réglementaire.
Brancher et débrancher la compteuse de billets
Vous branchez et débranchez la compteuse de billets à l'aide d'un interrupteur [9] situé à l'arrière.
Après son branchement, l'appareil effectue un autodiagnostic. Pendant l'autodiagnostic BBB ou BBB sont indiqués sur les affichages [17, 18]. Si l'autodiagnostic s'est terminé sans erreur, O s'affiche sur [17, 18].
Si une erreur est constatée, celle-ci est indiquée sur l'affichage droit [18] (cf. Petits remèdes).
Alimentation par accu
NC 452
La compteuse de billets de banque peut soit fonctionner sur réseau, soit par accu.
L'accu doit être complètement rechargé avant de faire fonctionner la première fois la compteuse avec ce mode.
→Connectez le bloc secteur externe avec l'alimentation en courant [6] de la compteuse de billets.
→Introduisez la fiche de secteur dans une prise de courant posée de manière réglementaire.
i La charge dure env. 8 heures.
→ Celle-ci terminée, retirez le bloc secteur de l'alimentation en courant [6] de la compteuse.
→Retirez la fiche de secteur de la prise de courant.
→ La compteuse de billets peut s'utiliser comme appareil portable.
Vérifications
Sélectionner les signes de sécurité
Sélectionnez quels signes de sécurité doivent être vérifiés (magnétique et/ou ultraviolet) avant d'introduire les billets.
→Appuyez sur la touche MG [12].
→Le capteur magnétique pour la détection de couleurs magnétiques est activé / désactivé. L'écran affiche MG [22].
→Appuyez sur la touche UV [11].
→Le capteur UV pour la détection de présence d'UV est activé / désactivé. L'écran affiche UV [23].
Préparer les billets
i Les meilleurs résultats sont obtenus après la phase de réchauffement de 3 minutes.
Un forte lumière environnante peut influer sur le cap- teur et conduire à des résultats erronés.
Respecter les points suivants afin d'éviter des dysfonctionnements.
A
B
C
D
→Avant d'introduire la liasse de billets, vérifier si celle-ci contient des rognures de papier, des trombones, des élastiques et autres corps étrangers et les retirer (Fig. A).
→ Ne pas introduire de billets endommagés (Fig. B).
→Lisser les billets froissés et pliés avant de les introduire (Fig. C/D).
N'introduisez pas de billets collés ensemble dans la compteuse de billets.
→ Mettez les billets en éventail pour les décoller.
Introduire les billets
→Déplacez les billets du lot de telle sorte que le billet supérieur se trouve plus bas que le suivant. Introduisez les billets dans le bac d'alimentation [4] (Fig. A).
Ou
Introduisez la liasse à la verticale dans le bac [4] et pressez-la vers l'arrière, de sorte que les billets se poussent les uns contre les autres (Fig. B).
→ Le comptage démarre automatiquement.
i Des billets introduits incorrectement comme représenté aux figures C et D conduisent à un comptage ou une fonction incorrect (e).
Les signes de sécurité des billets se trouvant sur les deux côtés, effectuez le comptage des deux côtés pour parvenir à une détection sûre de faux billets.
Fonctions
→ Sélectionnez la fonction de votre choix.
Comptage
Cette fonction permet de déterminer le nombre de billets et selon le réglage des capteurs, également leur authenticité.
Le nombre de billets actuellement comptés est indiqué sur l'affichage droit [18].
Si les billets comptés restent dans le bac de sortie [5], le comptage est cumulé. Lorsque les billets comptés sont retirés du bac de sortie [5] et une nouvelle liasse introduite dans le bac d'alimentation, le comptage recommence à 0.
→ Appuyez sur le bouton COUNT [10].
Les billets de banque sont comptés sans vérification des signes de sécurité (UV, MG) et déposés dans le bac de sortie [5].
Ajouter
Avec cette fonction, le comptage est cumulé, même si les billets comptés sont retirés du bac de sortie [5] ; dès que vous ajoutez de nouvelles liasses dans le bac d'alimentation [4], ces quantités seront ajoutées au nombre total.
Cette fonction convient notamment pour les grosses piles de billets ou pour des vieux billets ou ceux qui sont fortement froissés. De petites piles peuvent être comptées les unes après les autres. L'écran continue le comptage des billets.
→Appuyez sur la touche ADD. [16].
→ La fonction Ajouter est activée / désactivée.
L'écran affiche ADD [21].
Fonction par lot
Avec cette fonction, le comptage s'arrête quand un nombre prédéfini de billets a été compté. Si vous retirez le lot compté du bac de sortie [5], l'affichage [18] passe sur et le comptage du prochain lot commence.
→ Appuyez sur la touche BAT +1 [15] ou BAT -10 [14].
→L'écran affiche BAT [20]. L'affichage gauche [17] indique le nombre prédéfini 100.
→Entrez le nombre voulu avec les touches BAT +1 [15] ou BAT -10 [14].
i Vous pouvez augmenter le nombre de 1 avec la touche BAT +1 [15] et le diminuer de 10 avec la touche BAT -10 [14].
→Le nombre entré est indiqué sur l'affichage gauche [17]. La compteuse de billets est prête pour la fonction par lots.
i Appuyez sur la touche RESET [13] pour désactiver cette fonction.
Petits remèdes
Messages d'erreurs
Les messages d'erreur sont indiqués sur l'affichage droit [18] par un n° de code.
i Une source fréquente d'erreurs sont des capteurs encrassés (cf. nettoyage des capteurs).
Suivez les instructions au point Solution.
| N° de code | Cause Solution | |
| E01 | Le capteur de comptage gauche est sa-le ou endommagé. | Nettoyez le capteur.Si l'erreur continue d'être indiquée, tenir compte des indications au chapitre „Garantie“. |
| E02 | Le capteur droit de comptage des billets est sale ou endommagé. | |
| E03 | Le disque codeur est endommagé ou encrassé. | |
| E04 | Le capteur dans le bac d'alimentation [4] est sale ou endommagé. | |
| E05 | Le capteur d'empilage est endommagé ou encrassé. | |
| bF | Les rouleaux d'introduction [24] tournent pendant plus de 10 secondes, mais n'insèrent aucun billet. | Appuyez sur la touche RESET [13] et recommencez le comptage.Si l'erreur continue d'apparaître, tenir compte des indications au chapitre „Régler la pression de la plaque d'insertion“. |
Messages d'alarme
Les messages d'alarme sont indiqués sur l'affichage
droit [18] par un n° de code. L'écran affiche
ALARM [19].
| N° de code | Cause Solution | |
| EE1 | Billet de banque critique détectéParts trop faibles ou aucune part d'UV dans le billet. | Retirez le billet critique du bac de sortie [5]. Appuyez sur la touche RESET [13] pour continuer le comptage. |
| EE2 | Billet de banque critique détecté.Parts trop faibles ou aucune part magnétique dans le billet. | |
| EE4 | Billet détecté comme moitié de billet. Retire | ez le billet critique du bac de sortie [5] et contrôlez s'il ne présente pas d'endommagements. Appuyez sur la touche RESET [13] pour continuer le comptage. |
| Le capteur de comptage droit/gauche est sale ou endommagé. | Nettoyez le capteur.Si l'erreur continue d'être indiquée, tenir compte des indications au chapitre „Garantie“. | |
| EE5 | Billets de banque collés ensemble détectés (doubles). | Réglez la pression de la plaque d'insertion.Vérifiez si les billets sont collés ensemble.Recommencez le comptage. |
| EE7 | Le billet a été engagé de travers. Introduis | ez-le à nouveau dans le bac d'alimentation [4]. Appuyez sur la touche RESET [13] pour continuer le comptage. |
| EE9 | La largeur du billet est supérieure à 85 mm. | Retirez le billet critique du bac de sortie [5]. Appuyez sur la touche RESET [13] pour continuer le comptage. |
| EEA | Billets de banque collés ensemble détectés (chain). |
Entretien

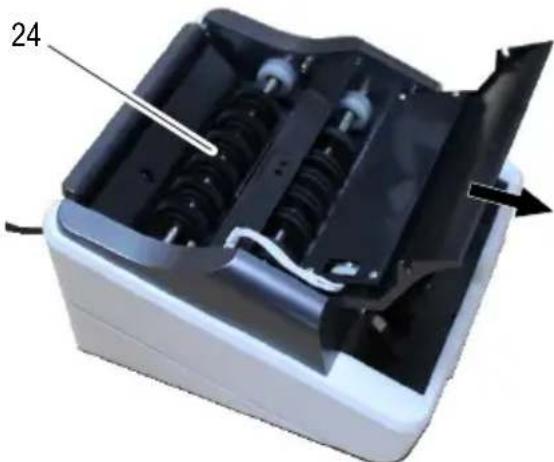

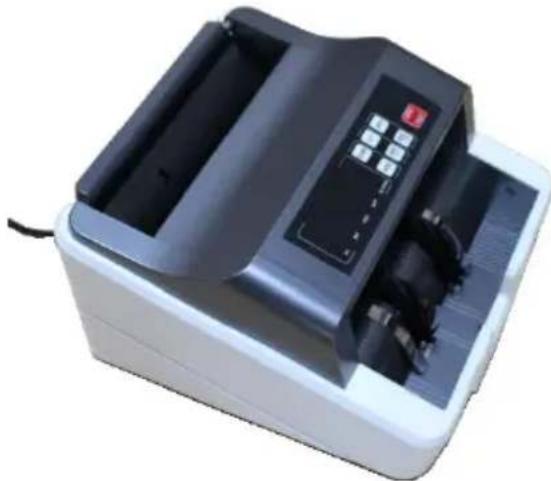

Nettoyer les capteurs
Les billets sont souvent salis, notamment par la poussière. La saleté se dépose sur les capteurs pendant le comptage. Les capteurs encrassés sont la cause fréquente des dysfonctionnements.
Nettoyez les capteurs avec la brosse vendue avec l'appareil. Ouvrez la compteuse de billets pour nettoyer les capteurs. L'ouverture de la compteuse est décrite aux étapes suivantes.
→ Débranchez la compteuse de billets de banque avec l'interrupteur [9].
→ Retirez la fiche de secteur [6] de la prise de courant.
→Basculez le clavier vers l'avant.
24 Rouleaux d'entraînement
Au besoin, nettoyez les endroits inaccessibles avec de l'air comprimé. Cet air comprimé est en vente dans le commerce en petites bombes aérosol.
→Nettoyez les capteurs avec la brosse vendue avec l'appareil.
→Basculez le clavier vers l'arrière.

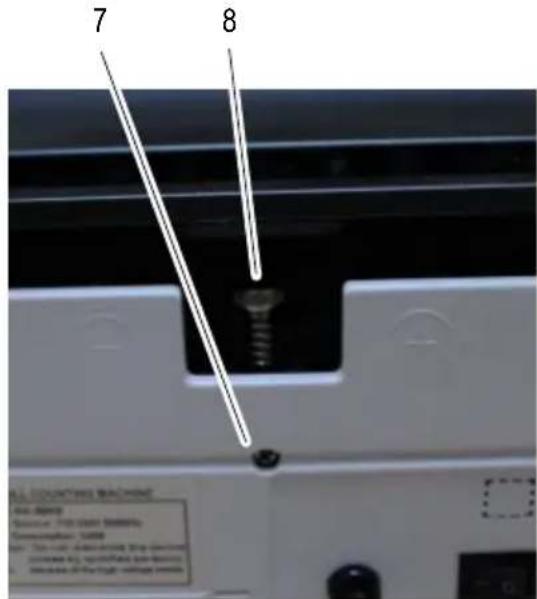

Régler la pression de la plaque d'insertion
La compteuse de billets de banque est réglée en usine de telle sorte que les billets soient engagés correctement. Modulez la pression de la plaque si les billets ne peuvent plus être correctement engagés.
La vis de réglage [8] de la pression de la plaque se trouve à l'arrière.
La vis de réglage [8] est dotée d'une vis de blocage [7] qui prévient tout déréglage involontaire.
→Débrancher la compteuse de billets.
→Retirez la fiche de secteur [6] de la prise de courant.
→ Desserrer la vis de blocage [7] avec le tournevis.
Réglez la pression de la plaque d'insertion avec la vis de réglage [8] de telle sorte que le billet puisse être inséré sans trop de force sous les rouleaux d'entraînement.
→ Desserrer la vis de blocage [7] avec un tournevis.
Données techniques
| Modèle NC 451 / NC 452 | |
| Fonctions Mode de comptage libre | (sans vérification de signe de sécurité)Démarrage automatiqueFonction par lot, possibilité de sélectionner 100 billetsFonction ajouter |
| Vérification Signes de sécurité UV | et magnétiquesCapteurs UV et magnétiques désactivables |
| Capacité du bac d'alimentation et de sortie | 100 billets pour les anciens et 200 billets pour les nouveaux |
| Taille des billets comptables 50 mm | × 110 mm jusqu'à 85 mm × 180 mm |
| Vitesse de comptage 1.000 billets | / minute |
| Alimentation en courantNC 451NC 452 | 110 à 240 V (AC), 50/60 Hz, 40 WBloc secteur externe : tension d'entrée 110 à 240 V (AC), 50/60 Hz / tension de sortie 12,6 V (DC), 4 A |
| Consommation de courant 75 W | |
| Accu intégréNC 451NC 452 | -11,1 V (DC), 2600 mAh, 28,86 Wh |
| Dimensions 250 mm × 230 mm × | 135 mm |
| Poids 3,2 kg |
Remarques d'entretien
→Nettoyer les surfaces du boîtier avec un chiffon doux et non pelucheux.
→Nettoyer les capteurs après chaque utilisation avec la brosse fournie avec.
→ Ne pas utiliser de produits d'entretien ou de solvants.
Élimination
Si vous ne voulez plus vous servir de votre appareil, veuillez l'apporter au centre de collecte de l'organisme d'élimination des déchets de votre commune (par ex. centre de recyclage). D'après la loi relative aux appareils électriques et électroniques, les propriétaires d'appareils usagés sont tenus d'apporter tous les anciens appareils électriques et électroniques dans un collecteur séparé. L'icône ci-contre signifie que vous ne devez en aucun cas jeter l'appareil dans les ordures ménagères !
Éliminez les matériaux d'emballage conformément au règlement local.
Garantie
Cher client,
nous sommes très heureux que vous ayez choisi cet appareil.
En cas de défaut, veuillez retourner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez acheté.
