MANUALE UTENTE NC 451 OLYMPIA

IT CH Contabanconote con funzioni di verifica

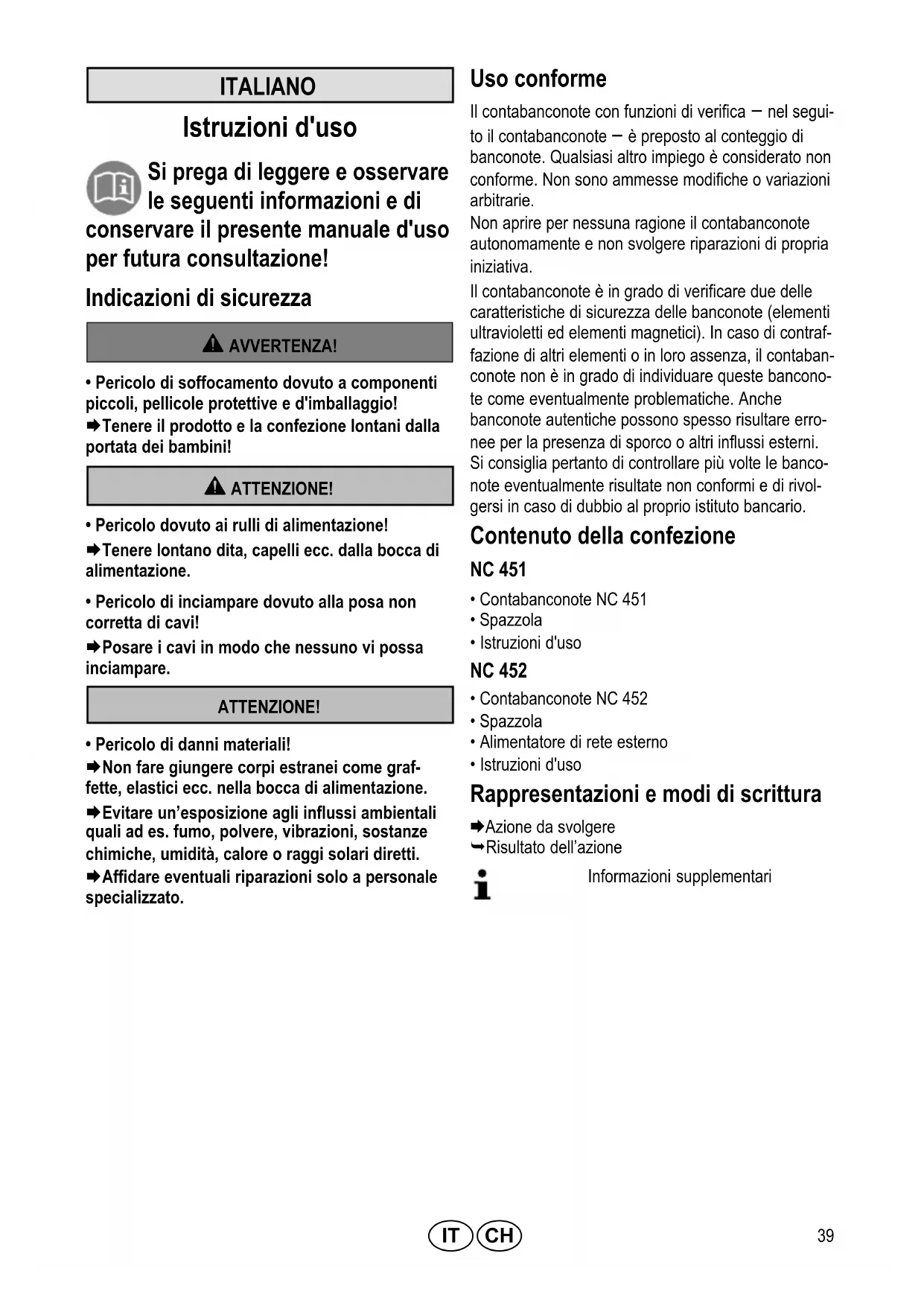

Si prega di leggere e osservare le seguenti informazioni e di conservare il presente manuale d'uso per futura consultazione!

Indicazioni di sicurezza

AVVERTENZA!

• Pericolo di soffocamento dovuto a componenti piccoli, pellicole protettive e d'imballaggio!
  →Tenere il prodotto e la confezione lontani dalla portata dei bambini!

ATTENZIONE!

• Pericolo dovuto ai rulli di alimentazione!
  →Tenere lontano dita, capelli ecc. dalla bocca di alimentazione.
• Pericolo di inciampare dovuto alla posa non corretta di cavi!
  →Posare i cavi in modo che nessuno vi possa inciampare.

ATTENZIONE!

• Pericolo di danni materiali!
→Non fare giungere corpi estranei come graffette, elastici ecc. nella bocca di alimentazione.
→Evitare un'esposizione agli influssi ambientali quali ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti.
→Affidare eventuali riparazioni solo a personale specializzato.

Uso conforme

Il contabanconote con funzioni di verifica — nel seguito il contabanconote — è preposto al conteggio di banconote. Qualsiasi altro impiego è considerato non conforme. Non sono ammesse modifiche o variazioni arbitrarie.

Non aprire per nessuna ragione il contabanconote autonomamente e non svolgere riparazioni di propria iniziativa.

Il contabanconote è in grado di verificare due delle caratteristiche di sicurezza delle banconote (elementi ultravioletti ed elementi magnetici). In caso di contraffazione di altri elementi o in loro assenza, il contabanconote non è in grado di individuare queste banconote come eventualmente problematiche. Anche banconote autentiche possono spesso risultare erronee per la presenza di sporco o altri influssi esterni. Si consiglia pertanto di controllare più volte le banconote eventualmente risultate non conformi e di rivolgersi in caso di dubbio al proprio istituto bancario.

Contenuto della confezione

NC 451

• Contabanconote NC 451
• Spazzola
• Istruzioni d'uso

NC 452

• Contabanconote NC 452
• Spazzola
• Alimentatore di rete esterno
• Istruzioni d'uso

Rappresentazioni e modi di scrittura

→Azione da svolgere
→Risultato dell'azione

Informazioni supplementari

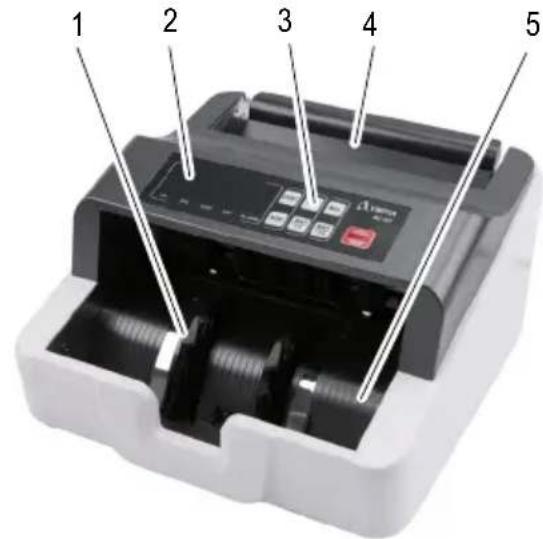

Elementi di comando

1 Separatore del vano di uscita
2 Display (display parziale di sinistra e di destra)
3 Tastiera
4 Vano di caricamento
5 Vano di uscita
6 NC 451 Alimentatore di rete
NC 452 Presa di corrente per alimentatore di rete esterno (non in figura)
7 Vite di arresto
8 Vite di regolazione
9 Interruttore On/Off

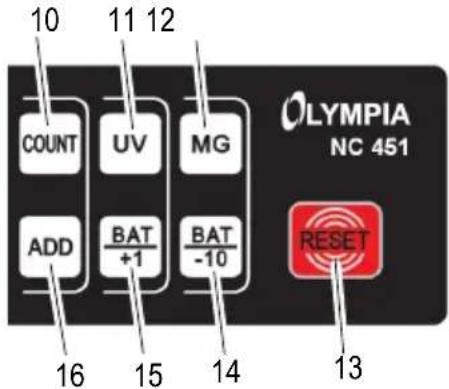

Tastiera

La raffigurazione visualizza la tastiera [3] del contabanconote.

10 COUNT = attivare/disattivare il conteggio senza sensori
11 UV = attivare/disattivare la verifica con luce ultravioletta
12 MG = attivare/disattivare la verifica degli elementi magnetici
13 RESET = cancellare il risultato attuale
14 BAT -10 = funzione per formazione di mazzi (riduce il numero di 10 unità)
15 BAT +1 = funzione per formazione di mazzi (aumenta il numero di 1 unità)
16 ADD = attivare/disattivare la funzione di addizione

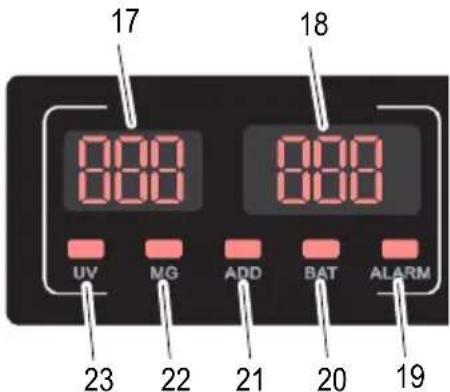

Display

La raffigurazione visualizza il display [2] durante l'esecuzione della procedura di autodiagnosi.

17 8.00 18 8.00 UV MG ADD BAT ALARM 23 22 21 20 19

17 Risultato del conteggio precedente o numero di mazzi di banconote preimpostato
18 Numero di banconote
19 ALARM = rilevato un errore
20 BAT = attivata la formazione di mazzi
21 ADD = attivata la funzione di addizione
22 MG = attivato il sensore magnetico
23 UV = attivato il sensore a luce ultravioletta

Esercizio

Collegare il contabanconote

i Scollegare il contabanconote dalla rete elettrica non utilizzando il dispositivo per un periodo pro-lungato.

NC 451

→Collegare l'alimentatore di rete [6] ad una presa di corrente installata secondo le norme tecniche in vigore.

NC 452

→Collegare l'alimentatore di rete esterno con la presa di corrente [6] del contabanconote.
→Collegare l'alimentatore di rete ad una presa di corrente installata secondo le norme tecniche in vigore.

Accensione e spegnimento del contabanconote

Il contabanconote si lascia accendere e spegnere attraverso l'interruttore [9] presente sul retro.

Una volta acceso, il contabanconote compie innanzi-tutto un'autodiagnosi. Durante la procedura di autodiagnosi sui display parziali [17, 18] viene visualizzato il codice numerico BBB o BBB. Una volta conclusa l'autodiagnosi senza errori, la dicitura 0 è visualizzata nei display parziali [17, 18].

Se si rileva un errore, il relativo codice è visualizzato sul display parziale di destra [18] (vedi tabella degli errori).

Funzionamento a batteria

NC 452

Il contabanconote può essere fatto funzionare, a propria discrezione, a corrente elettrica o a batteria.

Prima di poter utilizzare il dispositivo la prima volta con funzionamento a batteria, è innanzitutto necessario caricare la batteria.

→Collegare l'alimentatore di rete [6] esterno alla presa di corrente del contabanconote.
→Collegare l'alimentatore di rete ad una presa di corrente installata secondo le norme tecniche in vigore.

i La ricarica dura all'incirca 8 ore.

→Una volta conclusa la ricarica, scollegare l'alimentatore di rete [6] dalla presa di corrente del contabanconote.
→Scollegare l'alimentatore dalla presa di corrente.
→A questo punto il contabanconote può essere utilizzato come dispositivo portatile.

Verifiche

Selezione delle caratteristiche di sicurezza da verificare

Prima ancora di inserire le banconote, selezionare gli elementi da verificare (caratteristiche magnetiche e/o ultraviolette).

→Premere il tasto MG [12].
→Il sensore magnetico per il rilevamento dei colori magnetici è attivato/disattivato. Nel display viene visualizzato MG [22].
→Premere il tasto UV [11].
→Il sensore ultravioletto per il rilevamento delle caratteristiche ultraviolette è attivato/disattivato. Nel display viene visualizzato UV [23].

Preparazione delle banconote

i migliori risultati si ottengono dopo 3 minuti di riscaldamento.

Una luce ambientale intensa può eventualmente interferire sul sensore e portare a risultati errati.

Osservare i seguenti punti allo scopo di escludere eventuali anomalie funzionali.

Prima di caricarlo, controllare il mazzo di banconote alla presenza di pezzetti di carta, graffette, elastici e altri oggetti estranei, se occorre rimuoverli (figura A).
→Non inserire banconote eventualmente danneggiate (figura B).
→Prima di inserirle, lisciare le banconote eventualmente piegate e stropicciate (figura C/D).
→Non introdurre banconote attaccate o incollate nel contabanconote.
→Allineare le banconote in modo da dividerle.

Inserimento delle banconote

A

B

→Posizionare le banconote del mazzo in modo che la banconota in alto sia leggermente più indietro rispetto alla banconota successiva. Introdurre le banconote nel vano di caricamento [4] (figura A).

Oppure

→Inserire il mazzo di banconote orizzontalmente nel vano di caricamento [4] e spingere quindi il mazzo all'indietro in modo che le banconote si spostino di conseguenza (figura B).

→ Il conteggio è avviato automaticamente.

i Banconote inserite in modo errato come illustrato in figura C e D portano ad un risultato di conteggio errato o al subentro di un'anomalia.
i Poiché le caratteristiche di sicurezza delle banconote si trovano su entrambi i lati, eseguire per una sicura individuazione di banconote problematiche il conteggio da entrambi i lati.

Funzioni

→Selezionare la funzione richiesta.

Conteggio

La funzione consente di rilevare sia il numero di banconote sia l'autenticità in base ai sensori impostati. Durante il conteggio, il numero di banconote contate viene visualizzato nel display parziale di destra [18]. Se le banconote sono invece lasciate nel vano di uscita [5], il conteggio è proseguito cumulando i valori. Appena le banconote sono prelevate dal vano di uscita [5] e viene inserito un nuovo mazzo di banconote nel vano di caricamento, il conteggio riprende da 0.

→Premere il tasto COUNT [10].
→ Le banconote sono conteggiate senza alcuna verifica delle caratteristiche di sicurezza (UV, MG) e scaricate nel vano di uscita [5].

Addizione

La funzione consente di proseguire il conteggio anche in caso di prelievo delle banconote già contate dal vano di uscita [5] e di inserimento di un nuovo mazzo di banconote nel vano di caricamento [4]. La funzione è particolarmente utile quando si tratta di contare grandi quantità di mazzi di banconote o di processare banconote fortemente strapazzate dall'uso o piegate. Piccoli mazzi di banconote si lasciano contare se introdotti nel dispositivo uno dopo l'altro. Il display prosegue il conteggio delle banconote.

→Premere il tasto ADD [16].
→La funzione di addizione è attivata/disattivata. Nel display viene visualizzato ADD [21].

Formazione di mazzi

La funzione interrompe il conteggio appena si raggiunge il numero di banconote preimpostato. Prelevando il mazzo di banconote conteggiate dal vano di uscita [5], il display [18] passa nuovamente a 0 e il dispositivo è pronto al conteggio del mazzo successivo.

→ Premere il tasto BAT +1 [15] o BAT -10 [14].
→Nel display viene visualizzato BAT [20]. Nel display parziale di sinistra [17] viene visualizzato il numero preimpostato 100.
→ Immettere con l'ausilio dei tasti BAT +1 [15] o BAT -10 [14] il numero richiesto.

i Con il tasto BAT +1 [15] è possibile aumentare il numero di 1 unità e con il tasto BAT -10 [14] si riduce di 10 unità.
→Il numero immesso viene visualizzato nel display parziale di sinistra [17]. Il contabanconote è pronto per la funzione di formazione mazzi.
i Premere il tasto RESET [13] per disattivare la funzione.

Eliminazione di guasti

Messaggi di errore

I messaggi di errore sono visualizzati nel display parziale di destra [18] sotto forma di codice numerico.

Il maggior numero di anomalie sono dovuti a sensori sporchi (vedi Pulizia dei sensori). Seguire le istruzioni riportate nella colonna Rimedio.

Codice Causa Rimedio
E01	Il sensore a sinistra preposto al conteggio delle banconote è sporco o danneggiato.	Ripulire il sensore.Se il problema sussiste, consultare il capitolo "Garanzia" e seguire le relative indicazioni.
E02	Il sensore a destra preposto al conteggio delle banconote è sporco o danneggiato.
E03	Il disco codificatore è danneggiato o sporco.
E04	Il sensore nel vano di caricamento [4] è sporco o danneggiato.
E05	Il sensore formamazzi è danneggiato o sporco.
bF	I rulli di trascinamento [24] girano per più di 10 secondi senza però trascinare nessuna banconota.	Premere il tasto RESET [13] e ripetere il conteggio.Se il problema sussiste, osservare le indicazioni riportate nel capitolo "Regolazione della pressione della piastra di caricamento".

Messaggi di errore

I messaggi di errore sono visualizzati nel display parziale di destra [18] sotto forma di codice numerico.

Nel display viene visualizzato ALARM [19].

Codice Causa	Rimedio
EE1	Rilevata una banconota critica. Assenza di elementi ultravioletti o numero insufficiente di elementi ultravioletti rilevati sulla banconota.	Prelevare la banconota critica dal vano di uscita [5]. Premere il tasto RESET [13] per proseguire il conteggio.
EE2	Rilevata una banconota critica. Assenza di elementi magnetici o numero insufficiente di elementi magnetici rilevati sulla banconota.
EE4	Rilevata mezza banconota. Prelevare la banconota critica dal vano di uscita [5] e verificare la banconota alla presenza di un eventuale danneggiamento. Premere il tasto RESET [13] per proseguire il conteggio.
	Il sensore a sinistra/destra preposto al conteggio delle banconote è sporco o danneggiato.	Ripulire il sensore. Se il problema sussiste, consultare il capitolo "Garanzia" e seguire le relative indicazioni.
EE5	Rilevate banconote attaccate o incollate tra loro (doppietta).	Regolare la pressione della piastra di caricamento. Verificare se le banconote sono incollate tra loro. Riavviare il conteggio.
EE6	Rilevata una banconota critica. Rilevata la presenza di elementi magneti in posizioni inconsuete della banconota.	Prelevare la banconota critica dal vano di uscita [5]. Premere il tasto RESET [13] per proseguire il conteggio.
EE7	La banconota è stata caricata di traverso.	Introdurre le banconote di nuovo nel vano di caricamento [4]. Premere il tasto RESET [13] per proseguire il conteggio.
EE9	La larghezza della banconota è maggiore di 85 mm.	Prelevare la banconota critica dal vano di uscita [5]. Premere il tasto RESET [13] per proseguire il conteggio.
EEA	Rilevate una serie o una catena di banconote attaccate tra loro (chain).

Manutenzione

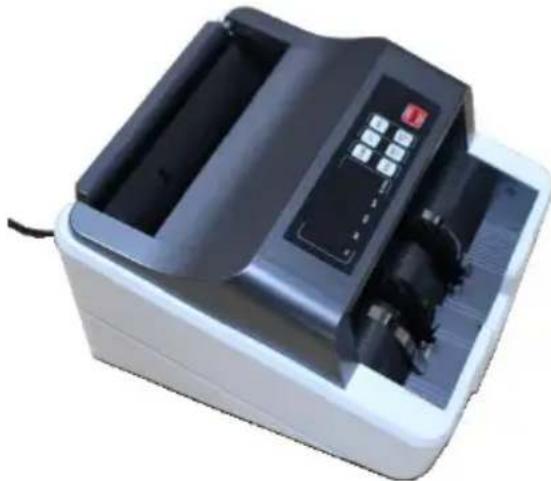

Pulizia dei sensori

Le banconote sono spesso sporche, in particolare per la presenza di polvere. Durante il conteggio, la polvere si deposita sui sensori. Sensori sporchi sono la causa più frequente di anomalie.

Pulire i sensori con la spazzola acclusa alla confezione. Aprire il contatore di banconote per pulire i sensori. La procedura per aprire il contatore di banconote è descritta qui di seguito.

→Spegnere il contabanconote premendo l'interrut- tore [9].
→ Scollegare l'alimentatore [6] dalla presa di corrente.

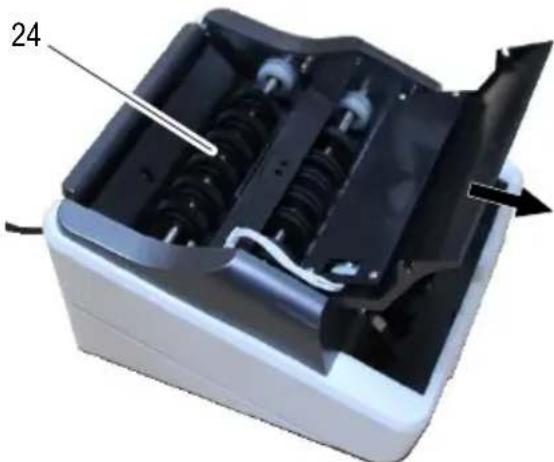

→Ribaltare il pannello di comando in avanti.

24 Rulli di trascinamento

Se occorre, pulire le parti non accessibili con aria compressa. Aria compressa è reperibile in commercio anche in piccole bombolette spray.

→Pulire i sensori con la spazzola acclusa alla confezione.
→Ribaltare il pannello di comando all'indietro.

Regolazione della pressione della piastra di caricamento

Il contatore di banconote è impostato in fabbrica in modo da trascinare la banconote correttamente. In caso le banconote non venissero più trascinate correttamente, è possibile intervenire sulla pressione della piastra di caricamento.

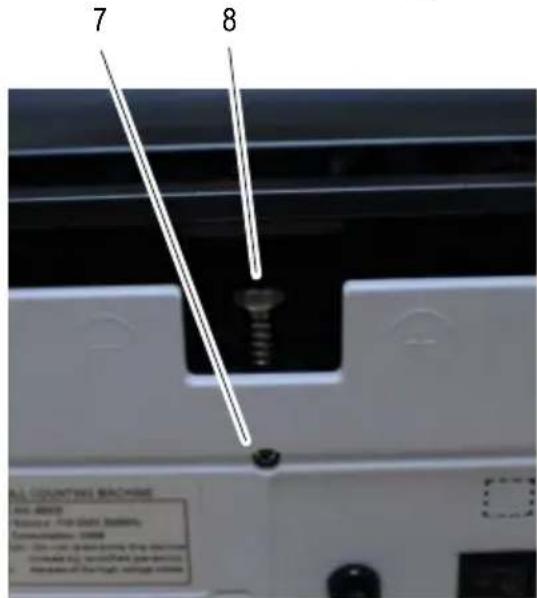

La vite di regolazione [8] per la pressione della piastra di caricamento si trova sul retro dell'apparecchio.

7 8 ALL COUNTING MACHINE ALL ADDRESS Source: Air-Drive System Communication: 1996 01.00-01.00 (Air-Drive System) 01.00-01.00 (Air-Drive System) 01.00-01.00 (Air-Drive System) 01.00-01.00 (Air-Drive System)

La vite di regolazione [8] è assicurata con una vite di arresto [7] contro uno spostamento involontario.

→Spegnere il contatore di banconote.
→ Scollegare l'alimentatore [6] dalla presa di corrente.
→Allentare la vite di arresto [7] con un giravite.
Regolare la pressione della piastra di caricamento con l'ausilio della vite di regolazione [8] in modo che la banconota si lasci spingere facilmente sotto i rulli di trascinamento.
→Stringere la vite di arresto [7] con un giravite.

Dati tecnici

Modello NC 451 / NC 452
Funzioni Conteggio libero (senza)	verifica delle caratteristiche)Start automaticoFunzione Formazione mazzi, selezionabile fino a 100 banconoteFunzione Addizione
Verifica Elementi ultravioletti e magnetici
Capacità vano di caricamento e di uscita	100 banconote usate, 200 banconote nuove
Dimensione delle banconote da contare	da 50 mm × 110 mm a 85 mm × 180 mm
Velocità di conteggio 1.000 banconote / minuto
Alimentazione elettricaNC 451NC 452	110 - 240 V (AC), 50/60 Hz, 40 WAlimentatore di rete esterno: tensione di ingresso 110 - 240 V (AC), 50/60 Hz / tensione di uscita 12,6 V (DC), 4 A
Consumo energetico 75 W
Batteria ricaricabile integrataNC 451NC 452	-11,1 V (DC), 2600 mAh, 28,86 Wh
Dimensioni 250 mm × 230 mm × 135 mm
Peso 3,2 kg

Consigli per la cura

→Pulire le superfici dell'involucro esterno con un panno morbido e antipelucchi.
→Pulire i sensori dopo ogni utilizzo mediante la spazzola fornita in dotazione.
→Non utilizzare mai detergenti o solventi.

Smaltimento

Procedere allo smaltimento dell'apparecchio esaurito consegnandolo presso un punto di raccolta istituito dalla propria società di smaltimento rifiuti comunale (ad es. centro di riciclo materiali). Secondo quanto previsto dalla legge sugli apparecchi elettrici ed elettronici, i proprietari di apparecchi esauriti sono per legge tenuti alla consegna di tutti gli apparecchi elettrici ed elettronici presso un centro di rilievo rifiuti in raccolta differenziata. Il simbolo riportato qui a lato indica che non è assolutamente consentito smaltire l'apparecchio assieme ai normali rifiuti domestici!

Smaltire confezioni ed imballaggi in base a quanto indicato dalle norme in vigore a livello locale.

Garanzia

Caro cliente,

ci congratuliamo con Lei per aver scelto questo apparecchio.

In caso di difetti la preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

ESPAÑOL

IT CH Dichiarazione di conformità

Per la dichiarazione di conformità completa si prega di usufruire del download gratuito dal nostro sito web www.go-europe.com.

IT CH Con riserva di modifiche tecniche e al contenuto.
