BEDIENUNGSANLEITUNG NC 451 OLYMPIA

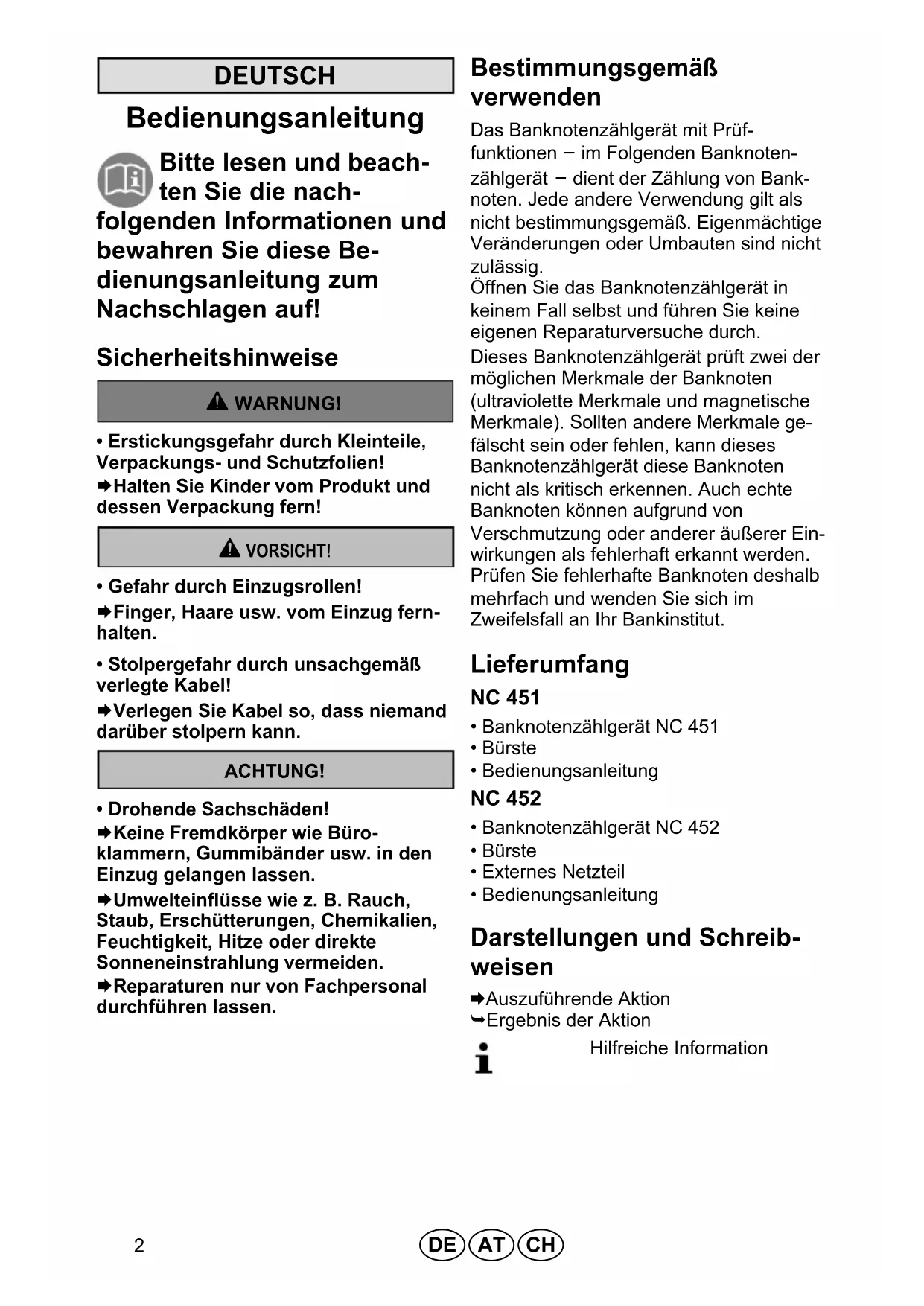

DAc Banknotenzählgerät mit Echtheitsprüfung Giu Bank Note Counter with Validation Function FBc Compteuse de billets de banque avec fonctions détection nB Bankbiljetten-telapparaat met controlefuncties Ic Contabanconote con funzioni di verifica E Contadora de billetes con funciones de comprobación g Συσκευή καταμέτρησης χαρτονομισμάτων με έλεγχο γνησιότητας NC 451 / NC 4522 DAc DEUTSCH Bedienungsanleitung Bitte lesen und beach ten Sie die nach folgenden Informationen und bewahren Sie diese Be dienungsanleitung zum Nachschlagen auf! Sicherheitshinweise WARNUNG!

• Erstickungsgefahr durch Kleinteile, Verpackungs- und Schutzfolien! Æ Halten Sie Kinder vom Produkt und dessen Verpackung fern! VORSICHT!

• Gefahr durch Einzugsrollen! Æ Finger, Haare usw. vom Einzug fern halten.

• Stolpergefahr durch unsachgemäß verlegte Kabel! Æ Verlegen Sie Kabel so, dass niemand darüber stolpern kann. ACHTUNG!

• Drohende Sachschäden! Æ Keine Fremdkörper wie Büro klammern, Gummibänder usw. in den Einzug gelangen lassen. Æ Umwelteinflüsse wie z. B. Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung vermeiden. Æ Reparaturen nur von Fachpersonal durchführen lassen. Bestimmungsgemäß verwenden Das Banknotenzählgerät mit Prüf funktionen – im Folgenden Banknoten zählgerät – dient der Zählung von Bank noten. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Banknotenzählgerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch. Dieses Banknotenzählgerät prüft zwei der möglichen Merkmale der Banknoten (ultraviolette Merkmale und magnetische Merkmale). Sollten andere Merkmale ge fälscht sein oder fehlen, kann dieses Banknotenzählgerät diese Banknoten nicht als kritisch erkennen. Auch echte Banknoten können aufgrund von Verschmutzung oder anderer äußerer Ein wirkungen als fehlerhaft erkannt werden. Prüfen Sie fehlerhafte Banknoten deshalb mehrfach und wenden Sie sich im Zweifelsfall an Ihr Bankinstitut. Lieferumfang NC 451

• Banknotenzählgerät NC 451

• Bedienungsanleitung NC 452

• Banknotenzählgerät NC 452

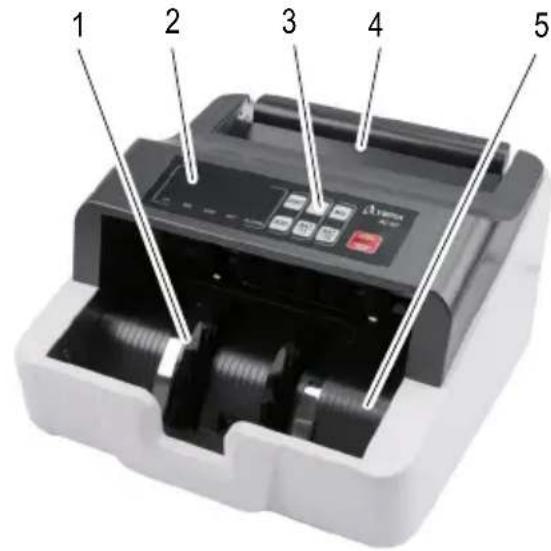

• Bedienungsanleitung Darstellungen und Schreib weisen Auszuführende Aktion Ergebnis der Aktion Hilfreiche Information3 DAc Bedienelemente

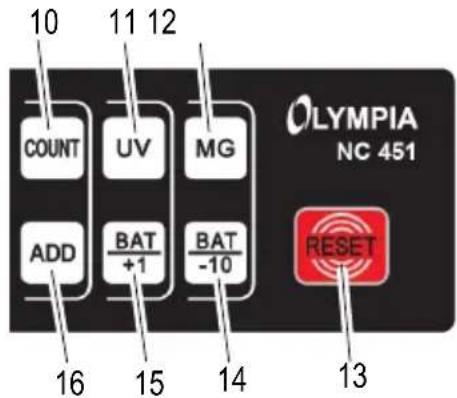

1 Fächerrad 2 Display (linke und rechte Anzeige) 3 Tastenfeld 4 Einlegefach 5 Ausgabefach 6 NC 451 Netzstecker NC 452 Stromanschluss für externes Netzteil (nicht abgebildet) 7 Sicherungsschraube 8 Einstellschraube 9 Schalter Ein/Aus Tastenfeld Die Abbildung zeigt das Tastenfeld [3] des Banknotenzählgeräts.

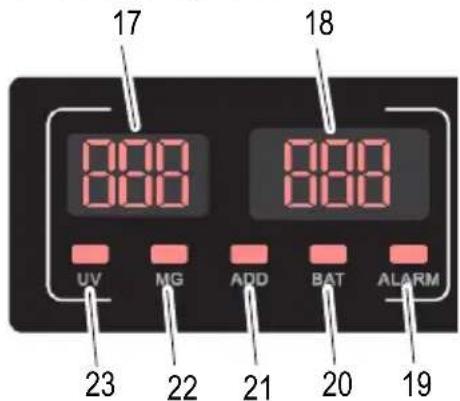

10 COUNT = Zählung ohne Sensoren zu aktivieren/deaktivieren 11 UV = Ultraviolettprüfung aktivieren/de aktivieren 12 MG = Magnetprüfung aktivieren/de aktivieren 13 RESET = aktuelles Ergebnis löschen 14 BAT -10 = Funktion für Bündeln (An zahl verringern um 10) 15 BAT +1 = Funktion für Bündeln (Anzahl erhöhen um 1) 16 ADD = Addieren aktivieren/deaktivieren Display Die Abbildung zeigt das Display [2] wäh rend der Selbstdiagnose.

17 Ergebnis der vorherigen Zählung oder voreingestellte Anzahl für Banknoten bündel 18 Anzahl der Banknoten 19 ALARM = Fehler entdeckt 20 BAT = Bündeln aktiviert 21 ADD = Addieren aktiviert 22 MG = Magnetsensor aktiviert 23 UV = Ultraviolettsensor aktiviert4 DAc Bedienung Banknotenzählgerät anschließen Wenn Sie das Banknotenzählgerät längere Zeit nicht benutzen, trennen Sie dieses vom Stromnetz. NC 451 Æ Schließen Sie den Netzstecker [6] an einer ordnungsgemäß installierten Steck dose an. NC 452 Æ Verbinden Sie das externe Netzteil mit dem Stromanschluss [6] des Banknoten zählgerät. Æ Schließen Sie den Netzstecker an einer ordnungsgemäß installierten Steckdose an. Banknotenzählgerät ein- und aus schalten Das Banknotenzählgerät wird mit einem Schalter [9] auf der Rückseite ein- und ausgeschaltet. Nach dem Einschalten führt das Bank notenzählgerät eine Selbstdiagnose durch. Während der Selbstdiagnose er scheint 888 bzw. 888 in den Anzeigen [17, 18]. Wenn die Selbstdiagnose ohne Feh ler abgeschlossen wurde, erscheint X0 in den Anzeigen [17, 18]. Wird ein Fehler festgestellt, wird dieser in der rechten Anzeige [18] angezeigt (siehe Fehlerbehebung). Akkubetrieb NC 452 Das Banknotenzählgerät kann wahlweise am Stromnetz oder per Akku betrieben werden. Vor der ersten Verwendung im Akkube trieb muss der Akku vollständig aufge laden werden. Æ Verbinden Sie das externe Netzteil mit dem Stromanschluss [6] des Banknoten zählgerät. Æ Schließen Sie den Netzstecker an einer ordnungsgemäß installierten Steckdose an. Die Ladezeit beträgt etwa 8 Stunden. Æ Ziehen Sie nach dem Ladevorgang das externe Netzteil vom Stromanschluss [6] des Banknotenzählgerät ab. Æ Ziehen Sie den Netzstecker von der Steckdose ab. ÊDas Banknotenzählgerät ist nun portabel benutzbar.5 DAc Prüfungen Prüfmerkmale auswählen Wählen Sie vor dem Einlegen der Bank noten aus, welche Merkmale (magnetisch und/oder ultraviolett) geprüft werden sollen. Æ Drücken Sie die Taste MG [12]. ÊDer Magnetsensor zur Erkennung magnetischer Farben wird aktiviert/de aktiviert. Im Display wird MG [22] ange zeigt. Æ Drücken Sie die Taste UV [11]. ÊDer Ultraviolettsensor zur Erkennung von UV-Anteilen wird aktiviert/deaktiviert. Im Display wird UV [23] angezeigt. Banknoten vorbereiten Die besten Ergebnisse werden nach einer Aufwärmphase von 3 Minuten erzielt. Starkes Umgebungslicht kann den Sensor beeinflussen und zu fehlerhaften Ergeb nissen führen. Achten Sie auf folgende Punkte, um Funktionsstörungen zu vermeiden.

Æ Überprüfen Sie das Banknotenbündel vor dem Einlegen auf Papierschnipsel, Büroklammern, Gummibänder und andere Fremdkörper und entfernen Sie diese (Ab bildung A). Æ Legen Sie keine beschädigten Bank noten ein (Abbildung B). Æ Glätten Sie zerknitterte und gefaltete Banknoten, bevor Sie diese einlegen (Ab bildung C/D). Æ Legen Sie keine zusammenklebende Banknoten in das Banknotenzählgerät ein. Æ Fächern Sie die Banknoten auf, um sie voneinander zu lösen. Banknoten einlegen

Æ Verschieben Sie die Banknoten im Banknotenbündel so, dass die obere Banknote tiefer liegt als die nächste. Legen Sie die Banknoten in das Ein legefach [4] (Abbildung A). Oder Æ Legen Sie das Banknotenbündel senk recht in das Einlegefach [4] und drücken das Banknotenbündel so nach hinten, dass sich die Banknoten gegeneinander verschieben (Abbildung B). Ê Die Zählung startet automatisch. Falsch eingelegte Banknoten wie in Abbildung C undD führen zu einer falschen Zählung oder einer Fehlfunktion. Da sich die Sicherheitsmerkmale der Banknoten auf beiden Seiten be finden, führen Sie die Zählung für die si chere Erkennung von kritischen Bank noten von beiden Seiten durch

DAc Funktionen Æ Wählen Sie die gewünschte Funktion aus. Zählen Bei dieser Funktion wird die Anzahl der Banknoten und je nach Einstellung der Sensoren auch die Echtheit geprüft. Während der Zählung wird die Anzahl der Banknoten in der rechten Anzeige [18] angezeigt. Werden die gezählten Banknoten im Aus gabefach [5] belassen, wird die Zählung fortgeführt. Werden die gezählten Bank noten aus dem Ausgabefach [5] genom men und ein neuer Stapel Banknoten in das Eingabefach eingelegt, beginnt die Zählung wieder bei X0. Æ Drücken Sie die Taste COUNT [10]. Ê Die Banknoten werden ohne Merkmal prüfung (UV, MG) gezählt und im Aus gabefach [5] abgelegt. Addieren Bei dieser Funktion, wird die Zählung wei tergeführt, auch wenn die gezählten Bank noten aus dem Ausgabefach [5] entnom men wurden und anschließend neue Banknotenbündel in das Einlegefach [4] gelegt werden. Diese Funktion ist besonders geeignet für große Banknotenstapel oder für ge brauchte oder stark geknickten Bank noten. Es können kleinere Banknotensta pel nacheinander gezählt werden. Das Display führt die Zählung der Banknoten fort. Æ Drücken Sie die Taste ADD [16]. ÊFunktion Addieren ist aktiviert/de aktiviert. Im Display wird ADD [21] ange zeigt. Bündeln Bei dieser Funktion stoppt die Zählung, wenn eine voreingestellte Anzahl von Banknoten gezählt wurde. Wird das ge zählte Banknotenbündel aus dem Aus gabefach [5] entnommen, springt die Anzeige [18] auf X0 und das nächste Bank notenbündel wird gezählt. Æ Drücken Sie die Taste BAT +1 [15] oder BAT -10 [14]. ÊIm Display wird BAT [20] angezeigt. In der linken Anzeige [17] erscheint die vor eingestellte Anzahl

Æ Geben Sie mit den Tasten BAT +1 [15] oder BAT -10 [14] die von Ihnen ge wünschte Anzahl ein. Die Anzahl können Sie mit der Taste BAT +1 [15] um 1 erhöhen und mit der Taste BAT -10 [14] um 10 verringern. ÊDie eingegebene Anzahl wird in der lin ken Anzeige [17] angezeigt. Das Bank notenzählgerät ist für die Funktion Bündeln betriebsbereit. Drücken Sie die Taste RESET [13], um die Funktion zu deaktivieren.7 DAc Fehlerbehebung Fehlermeldungen Fehlermeldungen werden in der rechten Anzeige [18] durch eine Code-Nr. ange zeigt. Eine häufige Fehlerquelle sind verschmutzte Sensoren (siehe Reinigen der Sensoren). Folgen Sie den Anweisungen unter Lösung. Code- Nr. Ursache Lösung E01 Der linke Sensor zur Zählung von Banknoten ist verschmutzt oder beschädigt. Reinigen Sie den Sensor. Sollte der Fehler weiterhin auftreten, Angaben im Kapitel „Garantie“ beach ten. E02 Der rechte Sensor zur Zählung von Banknoten ist verschmutzt oder beschädigt. E03 Die Kodierscheibe ist beschädigt oder verschmutzt. E04 Der Sensor im Einlegefach [4] ist verschmutzt oder beschädigt. E05 Der Stapelsensor ist beschädigt oder verschmutzt.

Die Einzugsrollen [24] drehen sich mehr als 10 Sekunden, zie hen aber keine Banknoten ein. Drücken Sie die Taste RESET [13] und wiederholen Sie die Zählung. Sollte der Fehler weiterhin auftreten, Angaben im Kapitel „Andruck der Ein legeplatte einstellen“ beachten.8 DAc Alarmmeldungen Alarmmeldungen werden in der rechten Anzeige [18] durch eine Code-Nr. ange zeigt. Im Display wird ALARM [19] ange zeigt. Code- Nr. Ursache Lösung EE1 Kritische Banknote erkannt. Zu geringe oder keine ultravio letten Anteile in der Banknote. Entnehmen Sie die kritische Banknote aus dem Ausgabefach [5]. Drücken Sie die Taste RESET [13], um die Zählung fortzusetzen. EE2 Kritische Banknote erkannt. Zu geringe oder keine magne tischen Anteile in der Banknote. EE4 Banknote als halbe Banknote er kannt. Entnehmen Sie die kritische Banknote aus dem Ausgabefach [5] und prüfen Sie die Banknoten auf Beschädi gungen. Drücken Sie die Taste RESET [13], um die Zählung fortzusetzen. Der linke/rechte Sensor zur Zäh lung von Banknoten ist verschmutzt oder beschädigt. Reinigen Sie den Sensor. Sollte der Fehler weiterhin auftreten, beachten Sie die Angaben im Kapitel „Garantie“. EE5 Zusammenklebende Banknoten erkannt (double). Stellen Sie den Andruck der Einlege platte ein. Prüfen Sie, ob die Banknoten zu sammenkleben. Starten Sie die Zählung erneut. EE7 Banknote wurde schräg eingezo gen. Legen Sie die Banknote wieder in das Einlegefach [4]. Drücken Sie die Taste RESET [13], um die Zählung fortzusetzen. EE9 Die Breite der Banknote beträgt mehr als 85 mm. Entnehmen Sie die kritische Banknote aus dem Ausgabefach [5]. Drücken Sie die Taste RESET [13], um die Zählung fortzusetzen. EEA Zusammenhängende Banknoten erkannt (chain).9 DAc Wartung Reinigen der Sensoren Banknoten sind oft verschmutzt, ins besondere durch Staub. Der Schmutz setzt sich bei der Zählung an den Senso ren ab. Verschmutzte Sensoren sind die häufige Ursache für Fehlfunktionen. Reinigen Sie die Sensoren mit der mit gelieferten Bürste. Öffnen Sie das Bank notenzählgerät zum Reinigen der Senso ren. Das Öffnen des Banknotenzählgeräts ist in den nachfolgenden Schritten be schrieben. Æ Schalten Sie das Banknotenzählgerät mit dem Schalter [9] aus. Æ Ziehen Sie den Netzstecker [6] von der Steckdose ab. Æ Klappen Sie das Tastenfeld nach vorne.

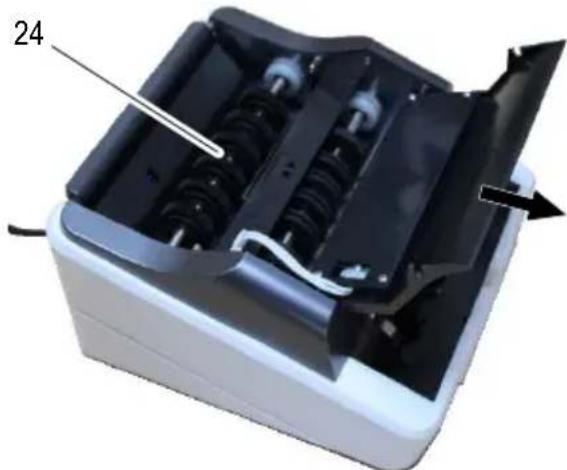

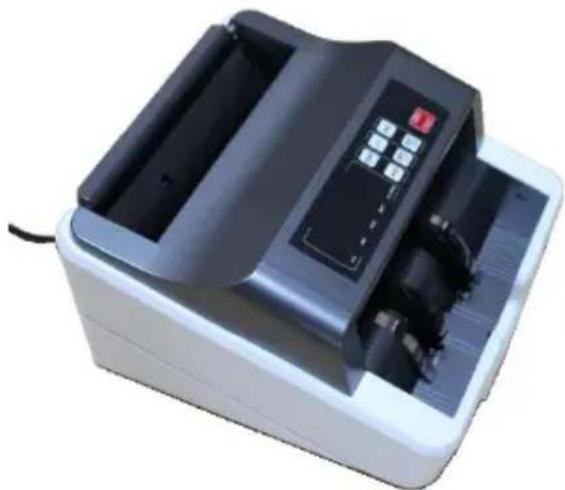

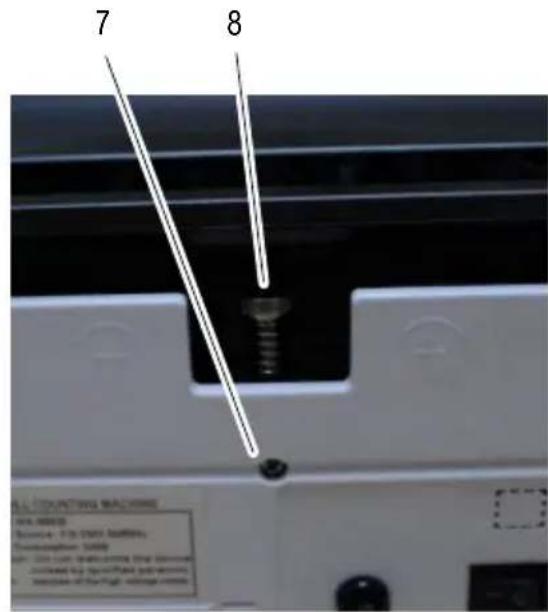

24 Einzugsrollen Reinigen Sie unzugängliche Stellen bei Bedarf mit Pressluft. Pressluft ist im Handel in kleinen Spraydosen erhält lich. Æ Reinigen Sie die Sensoren mit der mit gelieferten Bürste. Æ Klappen Sie das Tastenfeld nach hin ten. Andruck der Einlegeplatte ein stellen Das Banknotenzählgerät ist werkseitig so eingestellt, dass Banknoten richtig einge zogen werden. Sollten Banknoten nicht mehr richtig eingezogen werden, verändern Sie den Andruck der Einlege platte. Die Einstellschraube [8] für den Andruck der Einlegeplatte befindet sich an der Rückseite.

Die Einstellschraube [8] ist mit einer Si cherungsschraube [7] gegen unbeab sichtigtes Verstellen gesichert. Æ Schalten Sie das Banknotenzählgerät aus. Æ Ziehen Sie den Netzstecker [6] von der Steckdose ab. Æ Lösen Sie die Sicherungsschraube [7] mit einem Schraubendreher. Æ Stellen Sie den Andruck der Einlege platte so mit der Einstellschraube [8] ein, dass die Banknote mit leichter Kraft unter den Einzugsrollen durchgeschoben werden kann. Æ Ziehen Sie die Sicherungsschraube [7] mit einem Schraubendreher an.10 DAc Technische Daten Modell NC 451 / NC 452 Funktionen Freier Zählmodus (ohne Merkmalprüfung) Automatischer Start Funktion Bündeln, bis 100 Banknoten wählbar Funktion Addieren Prüfung Ultraviolette und magnetische Merkmale UV- und Magnetsensoren abschaltbar Kapazität Einlege- und Ausgabefach 100 Stück bei alten Banknoten, 200 Stück bei neuen Banknoten Größe der zählbaren Banknoten 50 mm × 110 mm bis 85 mm × 180 mm Zählgeschwindigkeit 1.000 Banknoten / Minute Stromversorgung NC 451 NC 452

110 - 240 V (AC), 50/60 Hz, 40 W

Externes Netzteil: Eingangsspannung 110 - 240 V (AC), 50/60 Hz / Ausgangsspannung 12,6 V (DC), 4 A Stromverbrauch 75 W Integrierter Akku NC 451 NC 452

11,1 V (DC), 2600 mAh, 28,86 Wh Abmessungen 250 mm × 230 mm × 135 mm Gewicht 3,2 kg Pflegehinweise Æ Gehäuseoberflächen mit einem wei chen und fusselfreien Tuch reinigen. Æ Reinigen Sie die Sensoren nach jedem Gebrauch mit der mitgelieferten Bürste. Æ Keine Reinigungs- oder Lösungsmittel verwenden. Entsorgung Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ih res kommunalen Entsorgungsträ gers (z. B. Wertstoffhof). Nach dem Elek tro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich ver pflichtet, alte Elektro- und Elektronikge räte einer getrennten Abfallerfassung zu zuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.11 DAc Garantie Bitte unbedingt aufbewahren! Lieber Kunde, wir freuen uns, dass Sie sich für dieses Gerät entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.

• Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.

• Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

(Kosten aus dem dt. Festnetz bei Druckle gung: 14ct/Min., maximal 42ct/Min. aus den Mobilfunknetzen) Oft kann unser Fachpersonal telefonisch weiterhelfen.

• Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden: Service-Center Hattingen Zum Kraftwerk 1 45527 Hattingen Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen. Herzlichen Dank für Ihr Verständnis. Mit freundlichen Grüßen Ihre GO Europe GmbH12 Giu ENGLISH Operating Manual Please read the following infor mation and observe it and keep this operating manual in a safe place for future reference! Safety Instructions WARNING!
