BEDIENUNGSANLEITUNG NC 450 OLYMPIA

Banknotenzählgerät mit Echtheitsprüfung

GB IE CY

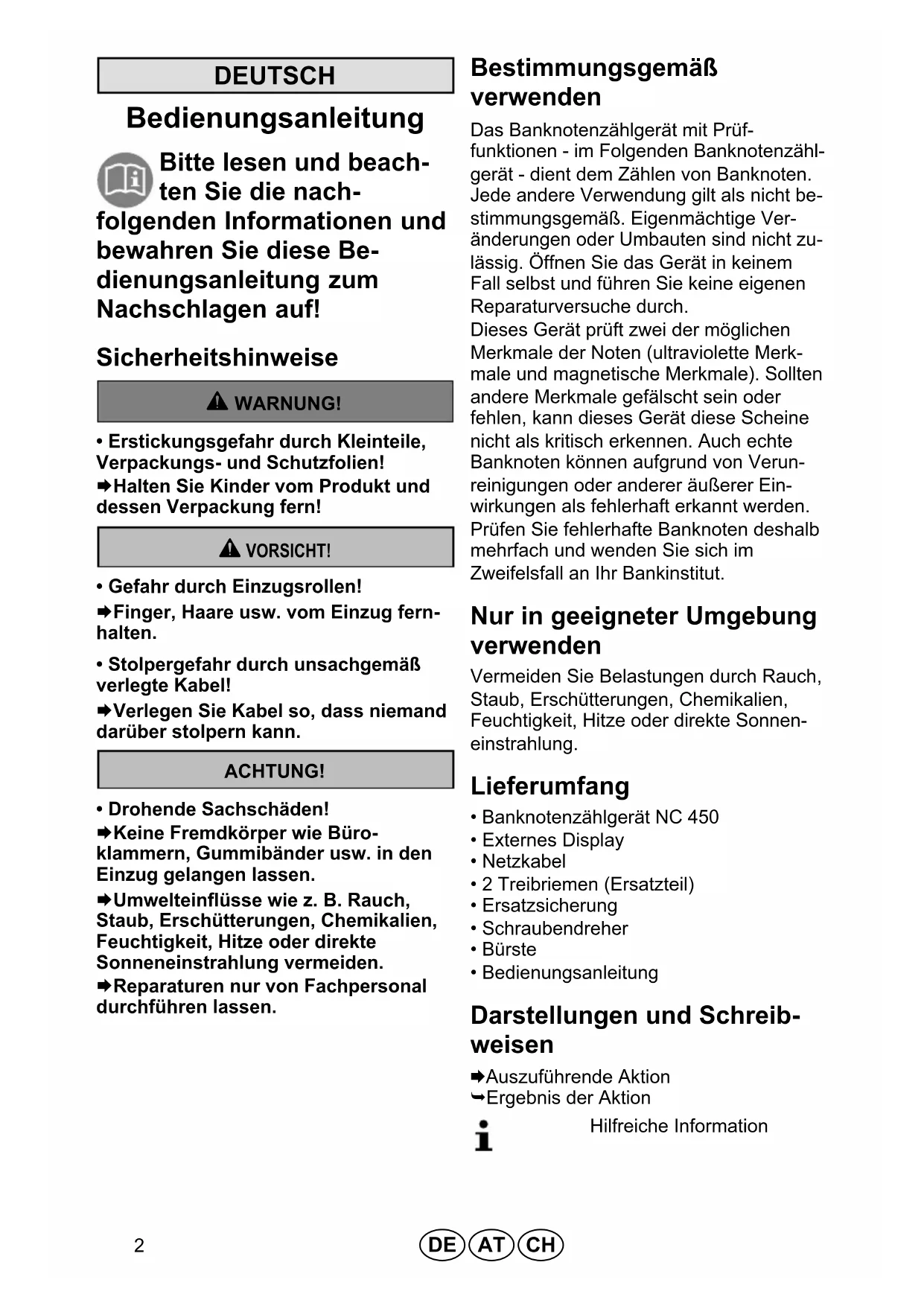

Bitte lesen und beach- ten Sie die nach- nden Informationen und hren Sie diese Be- ungsanleitung zum schlagen auf!

Sicherheitshinweise

WARNUNG!

• Erstickungsgefahr durch Kleinteile, Verpackungs- und Schutzfolien!
  →Halten Sie Kinder vom Produkt und dessen Verpackung fern!

VORSICHT!

• Gefahr durch Einzugsrollen!
→Finger, Haare usw. vom Einzug fernhalten.
- Stolpergefahr durch unsachgemäß verlegte Kabel!
→Verlegen Sie Kabel so, dass niemand darüber stolpern kann.

ACHTUNG!

• Drohende Sachschäden!
→Keine Fremdkörper wie Büro-klammern, Gummibänder usw. in den Einzug gelangen lassen.
→Umwelteinflüsse wie z. B. Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung vermeiden.
→Reparaturen nur von Fachpersonal durchführen lassen.

Bestimmungsgemäß verwenden

Das Banknotenzählgerät mit Prüffunktionen - im Folgenden Banknotenzählgerät - dient dem Zählen von Banknoten. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zu-lässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Dieses Gerät prüft zwei der möglichen Merkmale der Noten (ultraviolette Merkmale und magnetische Merkmale). Sollten andere Merkmale gefälscht sein oder fehlen, kann dieses Gerät diese Scheine nicht als kritisch erkennen. Auch echte Banknoten können aufgrund von Verunreinigungen oder anderer äußerer Einwirkungen als fehlerhaft erkannt werden. Prüfen Sie fehlerhafte Banknoten deshalb mehrfach und wenden Sie sich im Zweifelsfall an Ihr Bankinstitut.

Nur in geeigneter Umgebung verwenden

Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonnen-einstrahlung.

Lieferumfang

• Banknotenzählgerät NC 450
- Externes Display
- Netzkabel
• 2 Treibriemen (Ersatzteil)
- Ersatzsicherung
• Schraubendreher
• Bürste
• Bedienungsanleitung

Darstellungen und Schreib- weisen

→Auszuführende Aktion

→Ergebnis der Aktion

Hilfreiche Information

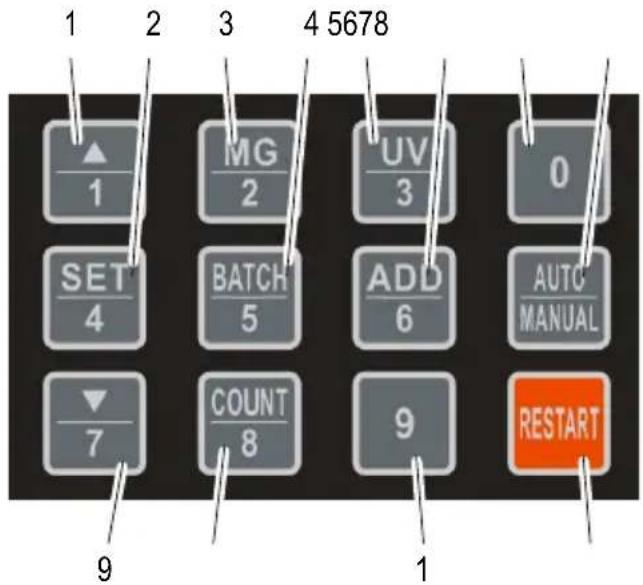

Bedienelemente

1 2 3 4 5678 1 MG 2 UV 3 0 SET 4 BATCH 5 ADD 6 AUTO MANUAL 7 COUNT 8 9 RESTART 9 1

1 1 oder aufwärts im Menü der Einstellungen
2 4 oder SET um Menü der Einstellungen zu öffnen oder weiter zu schalten
3 2 oder MG um Magnetprüfung zu aktivieren/deaktivieren
4 5 oder BATCH für Bündeln
5 3 oder UV um Ultraviolettprüfung zu aktivieren/deaktivieren
6 6 oder ADD um addieren zu aktivieren/deaktivieren
70
8 AUTO/MANUAL Umschalten zwischen automatischem und manuellem Start
9 7 oder abwärts im Menü der Einstellungen
108 oder COUNT um Zählung ohne Sensoren zu aktivieren
119
12 RESTART

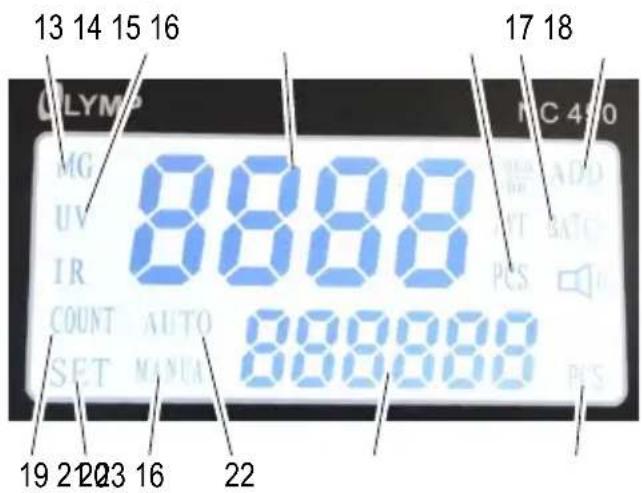

Display

13 14 15 16 OLYMP MG UV IR COUNT AUTO SET MANUAL 17 18 MC 4/0 ADD BATS PCS 19 20 23 16 22

Die Abbildung zeigt das Display während der Selbstdiagnose. Einige der dargestellten Anzeigen gehören nicht zum Funktionsumfang dieses Banknotenzählgeräts.

13 Magnetsensor aktiviert
14 Ultraviolettsensor aktiviert
15 Obere Anzeige
16 Stückzahl
17 Bündeln aktiviert
18 Addieren aktiviert
19 Zählen ohne Sensoren aktiviert
20 Einstellungen
21 Manueller Start aktiviert
22 Automatischer Start aktiviert
23 Untere Anzeige

Bedienung

Banknotenzählgerät ein- und ausschalten

Das Banknotenzählgerät wird mit einem Schalter auf der Rückseite ein- und ausgeschaltet.

i Wenn Sie das Gerät längere Zeit nicht benutzen, trennen Sie dieses vom Stromnetz.

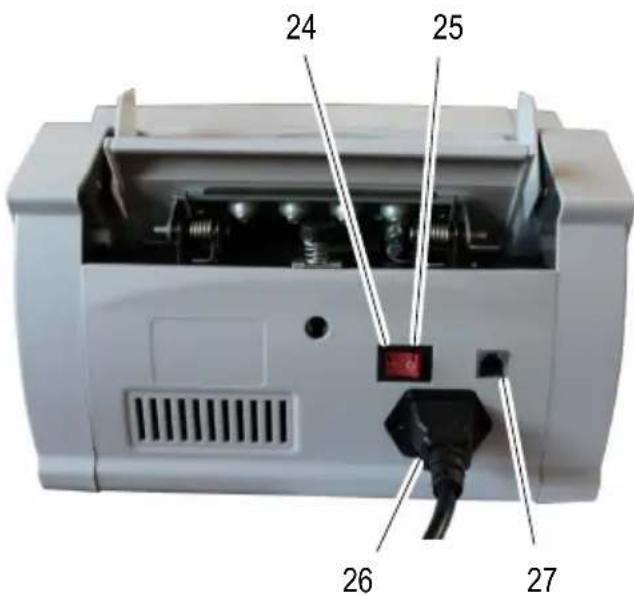

24 25 26 27

24 Ein

25 Aus

26 Netzanschluss

27 Anschluss für externes Display

Nach dem Einschalten führt das Gerät eine Selbstdiagnose durch. Während der Selbstdiagnose erscheint 8888 bzw.

888888 in der Anzeige. Wenn die Selbstdiagnose ohne Fehler abgeschlossen wurde, erscheint in den Anzeigen.

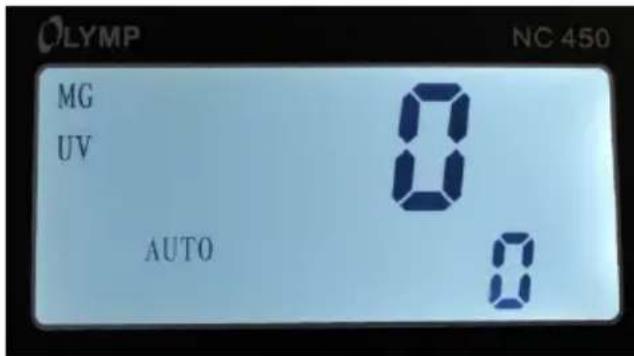

OLYMP NC 450 MG UV AUTO 0 0

Wird ein Fehler festgestellt, wird dieser in der oberen Anzeige angezeigt (siehe Fehlertabelle) und der Hintergrund wird rot.

Prüfungen

i Die besten Ergebnisse werden nach einer Aufwärmphase von 3 Minuten erzielt.

Starkes Umgebungslicht kann den Sensor beeinflussen und zu fehlerhaften Ergebnissen führen.

Wählen Sie vor dem Einlegen der Banknoten aus, welche Merkmale (magnetisch und/oder ultraviolet) geprüft werden sollen.

→Drücken Sie die Taste MG
→Der Magnetsensor zur Erkennung magnetischer Farben wird aktiviert/de-aktiviert. Der aktivierte Sensor wird im Display angezeigt.
→Drücken Sie die Taste UV
→Der Ultraviolettsensor zur Erkennung der UV-Anteile wird aktiviert/deaktiviert. Der aktivierte Sensor wird im Display angezeigt.

Banknoten vorbereiten

Achten Sie auf folgende Punkte, um Funktionsstörungen zu vermeiden.

A

→Überprüfen Sie das Banknotenbündel vor dem Einlegen auf Papierschnipsel, Büroklammern, Gummibänder und andere Fremdkörper und entfernen Sie diese (A).
→Legen Sie keine beschädigten Banknoten ein (B).
→Glätten Sie zerknitterte und gefaltete Banknoten, bevor Sie diese einlegen (C/D).

→Versuchen Sie nicht, zu dicke Scheine oder harte Gegenstände zu zählen.
→Fächern Sie die Banknoten auf, um sie voneinander zu lösen.

Banknoten einlegen

A

→Verschieben Sie die Banknoten im Bündel so, dass die obere Banknote tiefer liegt als die nächste. Legen Sie die Banknoten so in das Einlegefach (A).
Oder
→legen Sie das Bündel senkrecht in das Einlegefach und drücken das Bündel nach hinten, so dass sich die Banknoten gegen einander verschieben (B).
→ Der Zählvorgang startet automatisch wenn automatischer Start aktiviert wurde (im Display steht AUTO).
i Falsch eingelegte Banknoten wie in C und D führen zu einer falschen Zählung oder einer Fehlfunktion.
i Da sich die Sicherheitsmerkmale der Banknoten auf beiden Seiten befinden, führen Sie die Zählung für die sichere Erkennung von kritischen Banknoten von beiden Seiten durch.

Funktionen

Zählen

Bei dieser Funktion wird die Stückzahl der Banknoten und je nach Einstellung der Sensoren auch die Echtheit geprüft.

Während der Zählung wird die Stückzahl der Banknoten in der oberen Anzeige angezeigt.

Werden die gezählten Banknoten aus dem Ausgabefach genommen, springt die obere Anzeige auf 0 und die untere Anzeige zeigt die Stückzahl.

Addieren

Werden nacheinander mehrere Bündel von Banknoten in das Einlegefach gelegt, wird die Zählung weitergeführt, auch wenn die gezählten Banknoten aus dem Ausgabefach entnommen wurden.

→Drücken Sie die Taste ADD.

→ Funktion Addieren ist aktiviert/de-aktiviert.

Bündeln

Bei dieser Funktion stoppt die Zählung, wenn eine voreingestellte Stückzahl von Banknoten gezählt wurde. Wird das abgezählte Bündel aus dem Ausgabefach entnommen, springt die Anzeige auf und das nächste Bündel wird abgezählt.

Die Stückzahl der Banknoten kann von 1 bis 999 frei voreingestellt werden. Die voreingestellte Stückzahl wird in der unteren Anzeige angezeigt.

Liegen vor dem Erreichen der voreingestellten Stückzahl keine Banknoten mehr im Einlegefach, blinkt die

Anzeige BATCH. Werden weitere Banknoten in das Einlegefach gelegt, wird der Vorgang fortgesetzt.

→Drücken Sie die Taste BATCH.
→ Im Display blinkt die Anzeige BATCH. In der unteren Anzeige erscheint der vor- eingestellte Wert 100.
→Geben Sie mit den Zahlentasten die von Ihnen gewünschte Anzahl ein.
→ Die eingegebene Stückzahl wird in der unteren Anzeige angezeigt.

Sortieren

Bei dieser Funktion, die immer aktiv ist, wird die erste Banknote als Referenz vorgegeben. Erkennt das Gerät eine davon abweichende Banknote, stoppt das Gerät. Die Anzeige wechselt auf einen roten Hintergrund und in der Anzeige erscheint d. Die abweichende Banknote kann aussortiert werden.

Ob die aussortierte Banknote mitgezählt werden soll oder nicht, kann in den Einstellungen festgelegt werden (siehe Einstellungen).

Einstellungen

Die Empfindlichkeit der Sensoren und weitere Parameter können über die Einstellungen verändert werden.

→ Drücken Sie die Taste SET für einige Sekunden bis der Signalton beendet ist.
→ In der Anzeige erscheinen d05 und C5 100.

d05 ist der aktuelle Wert der Speicherstelle €5 100. Mit den Pfeiltasten kann der Wert verändert werden.

→Drücken Sie die Taste SET erneut.
→ Die nächste Speicherstelle und deren Wert werden angezeigt.

Durch Drücken der Taste SET bei der letzten Speicherstelle verlassen Sie die Einstellfunktion.

Die nachfolgende Tabelle enthält für die Speicherstellen die Werkseinstellungen und die Funktionsbeschreibung.

Speicher-stelle	Wert ab Werk	Funktion Einstellungen
CS 100d05		UV-Empfindlichkeit Einstellbereich 0 - 9Je höher der Wert, desto geringer die Empfindlichkeit
CS 200d05		MG-Empfindlichkeit Einstellbereich 0 - 9Je höher der Wert, desto geringer die Empfindlichkeit
CS 300d05		Erkennen von doppelten Banknoten	Einstellbereich 0 - 9Je höher der Wert, desto geringer die Empfindlichkeit
CS 400d09		Bremse Einstellbereich 0	- 9Je höher der Wert, desto höher die Empfindlichkeit
CS 500d09		Zählrad Einstellbereich 0	- 9Je höher der Wert, desto höher die Empfindlichkeit
CS 600d08		Transport Einstellbereich	0 - 9Je höher der Wert, desto geringer die Empfindlichkeit
CS 700d08		(interne Funktion) (nicht verändern)
CS 800d01		(interne Funktion) (nicht verändern)
CS 900d00		(interne Funktion) (nicht verändern)
CS 100d01		Aussortierte Banknoten mitzählen oder nicht.	d01: mitzählend02: nicht mitzählen
CS 100d02		(interne Funktion) (nicht verändern)
CS 100d00		(interne Funktion) (nicht verändern)
CS 100d02		Erkennen von Größen-unterschieden der Banknoten	Einstellbereich 0 - 9Je höher der Wert, desto geringer die Empfindlichkeit
CS 100d08		(interne Funktion) (nicht verändern)
CS 100d04		(interne Funktion) (nicht verändern)

Um das Gerät auf die Werkseinstellungen zurückzusetzen, drücken Sie die REST-
ART-Taste während Sie das Gerät einschalten.

Fehlerbehebung

Fehler werden im Display durch einen Fehlercode und eine rote Hintergrundfarbe angezeigt.

i Eine häufige Fehlerquelle sind verschmutzte Sensoren (siehe Reinigung der Sensoren).

Fehlercode	Ursache Lösung
R	Zu geringe oder keine ultravioletten Anteile in der Banknote.	Kritischen Schein aus dem Stapel entnehmen.Empfindlichkeitseinstellung UV prüfen.
b	Zu geringe oder keine magnetischen Anteile in der Banknote.	Kritischen Schein aus dem Stapel entnehmen.Empfindlichkeitseinstellung MG prüfen.
C	Banknoten als zusammenhängend erkannt.	Prüfen, ob Banknoten zusammenkleben und Stapel erneut zählen
F	Banknote als halbe Banknote erkannt.	Kritischen Schein aus dem Stapel entnehmen und auf Beschädigungen prüfen
E01	Sensor Banknotenzählen Sensor für Scheine zählen reinigen oder durch neuen Sensor ersetzen lassen.
E03	Sensor Kodierscheibe Sensor der Kodierscheibereinigen oder durch neuen Sensor ersetzen lassen.
E04	Sensor Eingabefach Sensor am Eingabefach reinigen oder durch neuen Sensor ersetzen lassen.
E05	Sensor Ausgabefach Sensor am Ausgabefach reinigen oder durch neuen Sensor ersetzen lassen.

Wartung

Reinigen der Sensoren

Banknoten sind oft verschmutzt, insbesondere durch Staub. Der Schmutz setzt sich beim Zählen an den Sensoren ab. Verschmutzte Sensoren sind die häufigste Ursache für Fehlfunktionen.

Reinigen Sie die Sensoren mit der mitgelieferten Bürste. Öffnen Sie das Banknotenzählgerät zum Reinigen der Sensoren. Das Öffnen des Banknotenzählgeräts ist in den nachfolgenden Schritten beschrieben.

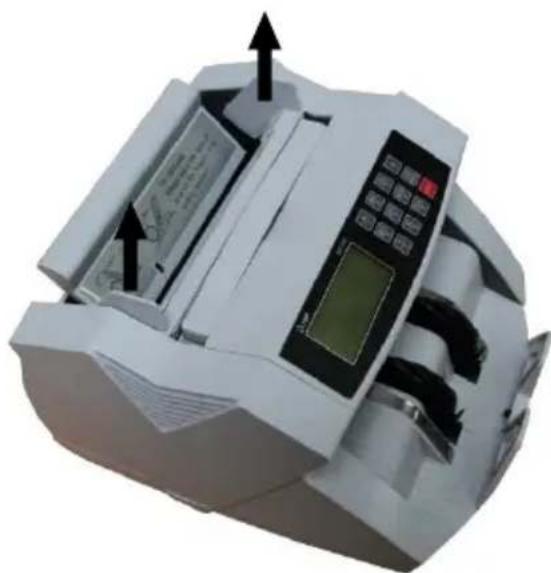

→Fassen Sie die Geldanlage an den Enden an und nehmen Sie die Geldanlage senkrecht nach oben heraus. Fassen Sie die Geldanlage nicht in der Mitte an.

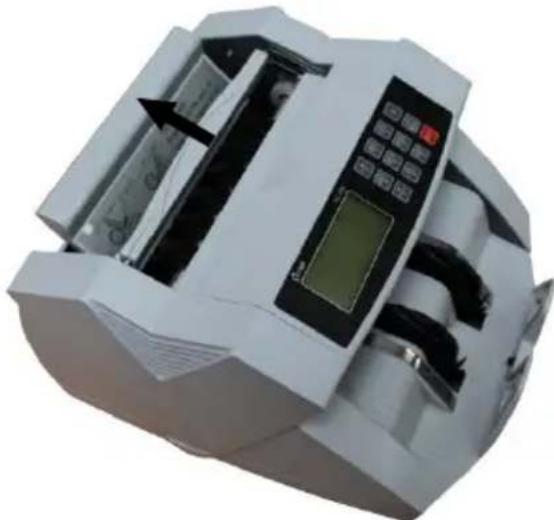

→Klappen Sie den Griff nach hinten.

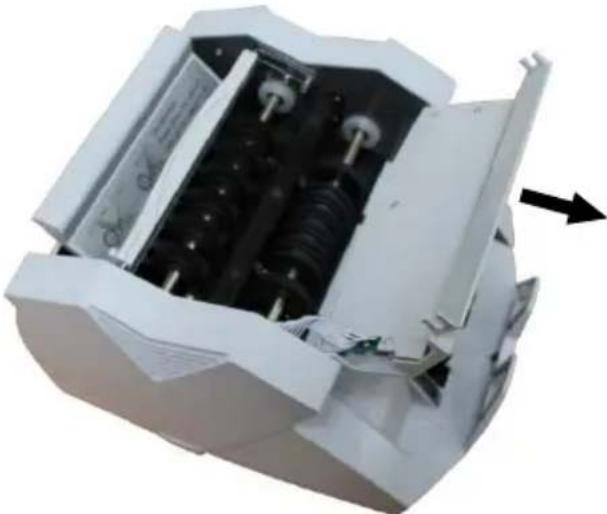

→Klappen Sie das Bedienfeld nach vorne.
i Reinigen Sie unzugängliche Stellen bei Bedarf mit Pressluft. Pressluft ist im Handel in kleinen Spraydosen erhältlich.
Reinigen Sie die Sensoren mit der mitgelieferten Bürste.
→Schließen Sie das Gerät nach der Reinigung in umgekehrter Reihenfolge.

Andruck der Einlegeplatte ein- stellen

Das Banknotenzählgerät ist werkseitig so eingestellt, dass Banknoten richtig eingezogen werden. Verändern Sie den Andruck der Einlegeplatte, sollten Banknoten nicht mehr richtig eingezogen werden.

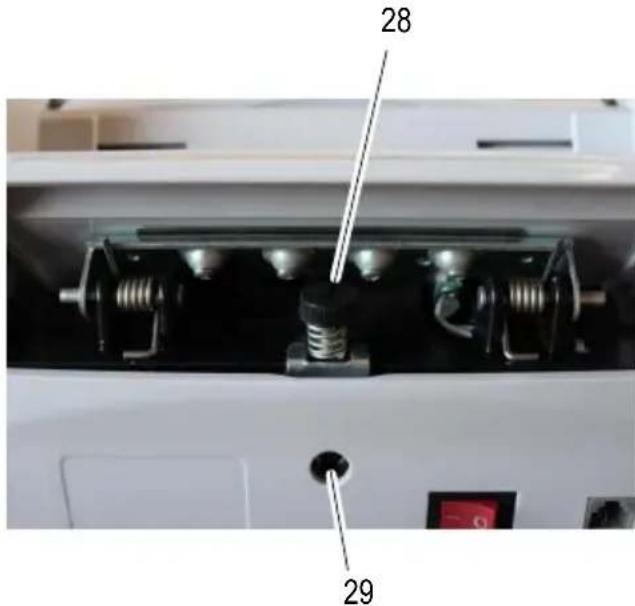

Die Einstellschraube für den Andruck der Einlegeplatte befindet sich an der Rückseite.

28 29

28 Einstellschraube
29 Sicherungsschraube

Die Einstellschraube ist mit einer Sicherungsschraube gegen unbeabsichtigtes Verstellen gesichert.

→Schalten Sie das Banknotenzählgerät aus.
→Lösen Sie die Sicherungsschraube mit dem mitgelieferten Schraubendreher.

→Stellen Sie den Andruck der Einlegeplatte so ein, dass die Banknote mit leichter Kraft unter den Gummirollen durchgeschoben werden kann.
→Ziehen Sie die Sicherungsschraube an.

Technische Daten

Modell NC 450
Funktionen Freier Zählmodus (ohne Merkmalprüfung) Automatischer und manueller Start Bündelfunktion, bis 999 Banknoten wählbar Additionsfunktion
Prüfung Ultraviolette und magnetische Merkmale
Empfindlichkeit der Sen- soren	Einstellbar in 9 Stufen
Kapazität Einlege- und Ausgabefach	100 Stück bei alten, 200 Stück bei neuen Banknoten
Größe der zählbaren Banknoten	50 mm x 110 mm bis 90 mm x 185 mm
Zählgeschwindigkeit 1.000	Banknoten / Minute
Stromversorgung 230 V / 50 Hz
Stromverbrauch 75 W
Abmessungen 306 mm x 247 mm x 185 mm
Gewicht 5,5 kg

Pflegehinweise

→Gehäuseoberflächen mit einem weichen und fusselfreien Tuch reinigen.
→Reinigen Sie die Sensoren nach jedem Gebrauch.
→Reinigen Sie die Sensoren mit der mitgelieferten Bürste.
→Keine Reinigungs- oder Lösungsmittel verwenden.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Garantie

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke Olympia entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
- Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514

(Kosten aus dem dt. Festnetz bei Druckle- gung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ihre Olympia Business Systems Vertriebs GmbH
